P R O J E K T OBIEKT TEMAT:: Budowa budynku Biblioteki Publicznej Gminy Stare Miasto. ul. Główna 16, dz. nr 665/2, Stare Miasto

Transkrypt

1 P R O J E K T B U D O W L A N Y OBIEKT TEMAT:: Budowa budynku Biblioteki Publicznej Gminy Stare Miasto. LOKALIZACJA: ul. Główna 16, dz. nr 665/2, Stare Miasto INWESTOR: Biblioteka Publiczna Gminy Stare Miasto RODZAJ OPRACOWANIA: Projekt wykonawczy BRANŻA: instalacyjno sanitarna Zawartość: 1. Projekt instalacji ciepłej i zimnej wody. 2. Projekt instalacji kanalizacji sanitarnej. 3. Projekt instalacji centralnego ogrzewania. 4. Projekt instalacji wentylacji mechanicznej. 5. Projekt klimatyzacji pomieszczeń biura. stanowisko imię i nazwisko Uprawnienia podpis Projektował mgr inż. Andrzej Kulesa WKP/0271/POOS/04 Sprawdził mgr inż. Roman Narojczyk ZP.I.7342/72/TO/98 Konin, grudzień 2009 r. Egzemplarz nr e

2 Biblioteka Publiczna Gminy Stare Miasto. Opis techniczny: 1. Określenie tematu. 2. Dane ogólne. 3. Instalacja centralnego ogrzewania. 4. Wewnętrzna i zewnętrzna instalacja wod-kan. 5. Instalacja wentylacji mechanicznej i klimatyzacji. 6. Uwagi końcowe. 7. Zestawienie materiałowe. Spis rysunków: Plan sytuacyjny. Rys. S/ Instalacja ciepłej i zimnej wody. Rzut parteru. Rys. S/ Instalacja ciepłej i zimnej wody. Rzut piętra. Rys. S/ Instalacja ciepłej i zimnej wody. Rzut 2-ego piętra. Rys. S/ Instalacja kanalizacji sanitarnej. Rzut parteru. Rys. S/02.2 Instalacja kanalizacji sanitarnej. Rzut piętra. Rys. S/ Instalacja kanalizacji sanitarnej. Rzut 2-ego piętra. Rys. S/03.1 Instalacja centralnego ogrzewania. Rzut parteru. Rys. S/ Instalacja centralnego ogrzewania. Rzut piętra. Rys. S/ Instalacja centralnego ogrzewania. Rzut 2-ego piętra. Rys. S/04.1 Instalacja centralnego ogrzewania. Rzut parteru. Rys. S/ Instalacja centralnego ogrzewania. Rzut piętra. Rys. S/ Instalacja centralnego ogrzewania. Rzut 2-ego piętra. Rys. S/05 - Instalacja klimatyzacji. Rys. S/06 - Schemat obiegu grzewczego

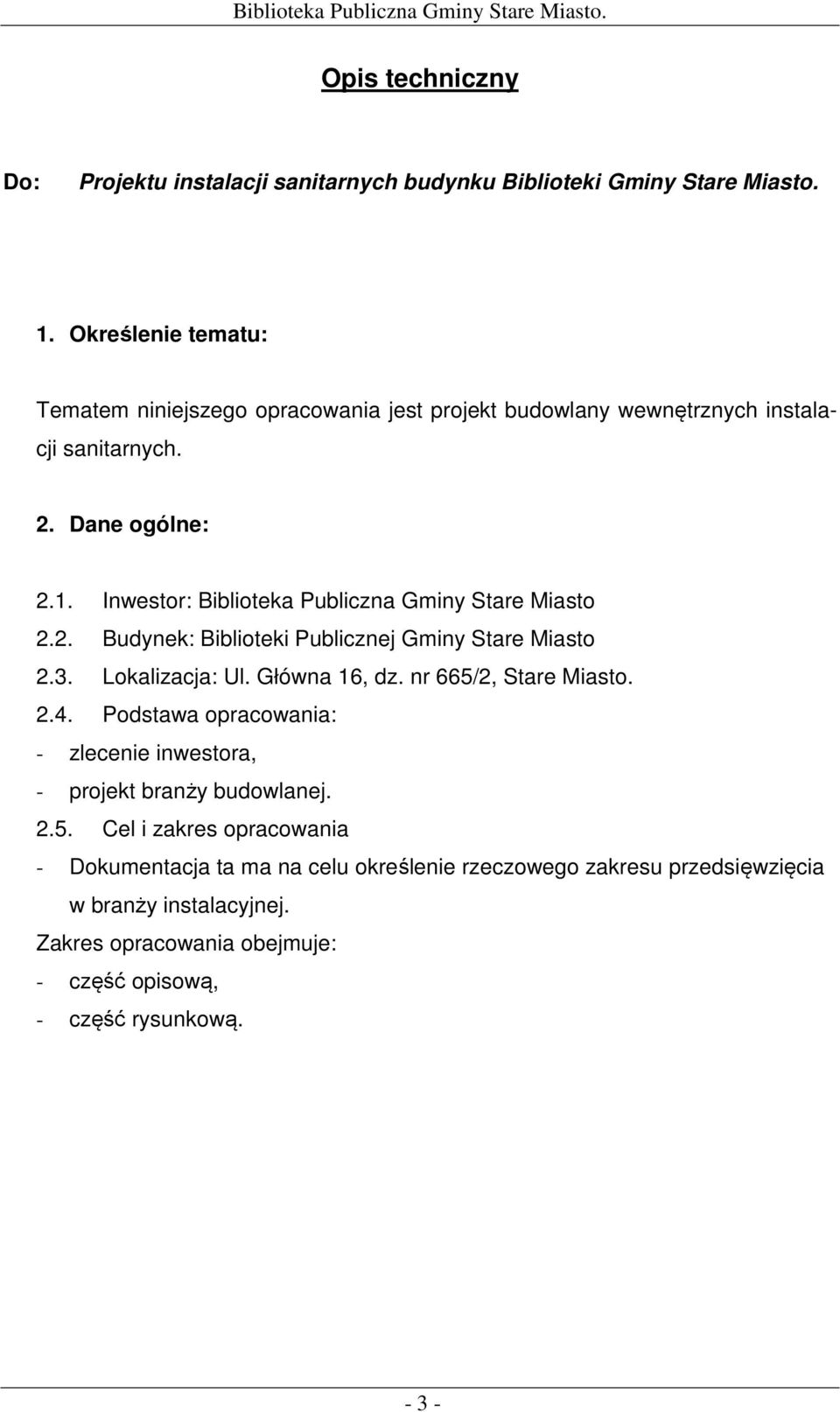

3 Biblioteka Publiczna Gminy Stare Miasto. Opis techniczny Do: Projektu instalacji sanitarnych budynku Biblioteki Gminy Stare Miasto. 1. Określenie tematu: Tematem niniejszego opracowania jest projekt budowlany wewnętrznych instalacji sanitarnych. 2. Dane ogólne: 2.1. Inwestor: Biblioteka Publiczna Gminy Stare Miasto 2.2. Budynek: Biblioteki Publicznej Gminy Stare Miasto 2.3. Lokalizacja: Ul. Główna 16, dz. nr 665/2, Stare Miasto Podstawa opracowania: - zlecenie inwestora, - projekt branży budowlanej Cel i zakres opracowania - Dokumentacja ta ma na celu określenie rzeczowego zakresu przedsięwzięcia w branży instalacyjnej. Zakres opracowania obejmuje: - część opisową, - część rysunkową

4 Biblioteka Publiczna Gminy Stare Miasto. 3. Instalacja centralnego ogrzewania Projektowaną instalację centralnego ogrzewania należy połączyć z istniejąca instalacją centralnego ogrzewania w pomieszczeniu kotłowni. Schemat nowych obiegów grzewczych w kotłowni przedstawia rys. S/06. Kotłownia pracuje na potrzeby centralnego ogrzewania i centrali wentylacyjnej. Moc cieplną przyjęto na podstawie obliczeń cieplnych strat ciepła pomieszczeń przez przenikanie i odpowiednią wentylację pomieszczeń. - Zapotrzebowanie na ciepło ok.88 kw. Rurociągi technologiczne dla instalacji kotła, c.o. i rozdzielacze wykonać z rur stalowych czarnych ze szwem przewodowych wg PN-80/H łączonych przez spawanie. Rury wielowarstwowe z tworzywa sztucznego (Alu Pex Wavin) zastosować na odcinkach od rozdzielaczy do odbiorników ciepła, a także za rozdzielaczem c.o. w kotłowni za zamontowaną armaturą. Przejścia przez przegrody budowlane wykonać w tulejach ochronnych wypełnionych kitem elastycznym. Regulacja parametrów będzie odbywała się w źródle ciepła poprzez regulator zamontowane w kotłowni. Instalację c.o. wykonać należy w systemie rozdzielaczowym. Instalację w kotłowni należy wykonać z rur stalowych czarnych wg PN-/H łączonych przez spawanie. Odcinki od rozdzielacza do odbiornika ciepła wykonać z rur wielowarstwowych Alu-Pex Wavin. Rury te należy zamontować na zawiesinach typu Hilti lub Niczuk. Wysokość prowadzenia dostosować do istniejących warunków. Rurociągi stalowe być przed montażem oczyszczone do II stopnia czystości, a następnie pokryte farbą podkładową antykorozyjną i dwukrotnie farbą emalią kreodurową zgodnie z instrukcją KOR-3A. Wszystkie przewody poziome z rur stalowych należy prowadzić ze spadkiem 0,2% umożliwiającym prawidłowe odpowietrzenie instalacji oraz jej opróżnienie z wody. Przejścia przez przegrody budowlane należy dokonać w tulejach stalowych. Przy przejściach przez przegrody oddzieleń pożarowych tuleje muszą być wypełnione masą pęczniejącą w przypadku pożaru

5 Biblioteka Publiczna Gminy Stare Miasto. Po wykonaniu instalacji należy ją 3-krotnie przepłukać wodą do całkowitego usunięcia zanieczyszczeń oraz przeprowadzić próbę szczelności na zimno (w temperaturze powyżej 10 O C) na ciśnienie 0,6 MPa. Zalecany czas próby to 60 minut. Następnie należy wykonać próbę na ciepło z regulacją nastaw na zaworach termostatycznych. Połączenia spawane mają być wykonane zgodnie z PN-M i PN-M Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót cz. II. Podczas prowadzenia robót spawalniczych przestrzegać należy ogólnych i zakładowych norm i warunków bhp i ppoż. Zaprojektowana instalacja c.o. zasila grzejniki płytowe Purmo V Instalację centralnego ogrzewania w posadzce należy wykonać z rur wielowarstwowych Wavin Alu Pex. Rury należy układać w posadzkach w izolacji termicznej Climaflex. Odbiornikami ciepła będą grzejniki płytowe typu V połączone w układ rozdzielaczowy. Każdy grzejnik należy wyposażyć w armaturę odcinającą i regulacyjną. Przy każdym rozdzielaczu należy zamontować armaturę odcinającą. Zabezpieczenie antykorozyjne Przewody oraz konstrukcje wsporcze zabezpieczyć przez nałożenie powłok malarskich. Przed przystąpieniem do malowania elementy należy przygotować przez oczyszczenie do II st. czystości i odtłuszczenie powierzchni. Do malowania rur bez izolacji (odwodnienia, elementy mocujące) zastosować farbę do gruntowania 2-krotnie oraz emalię ftalową 2-krotnie. Dla rur izolowanych zastosować farbę do gruntowania 2-krotnie oraz emalię silikonową termoodporną 2-krotnie. Próby i odbiory Przed wykonaniem izolacji antykorozyjnej instalację należy dwukrotnie przepłukać oraz wykonać próbę na zimno przy ciśnieniu 0,6 MPa w czasie 30 minut. Próbę ciśnieniową przeprowadzić przy odłączonym naczyniu wzbiorczym i zdemontowanym zaworze bezpieczeństwa. Po uzyskaniu pozytywnego wyniku próby na zimno wykonać próbę na gorąco przy parametrach roboczych instalacji. Sprawdzenie zaworów bezpieczeństwa przeprowadzić przez zwiększenie ciśnienia wody w instalacji o 10% w stosunku do ciśnienia początkowego otwarcia zaworów

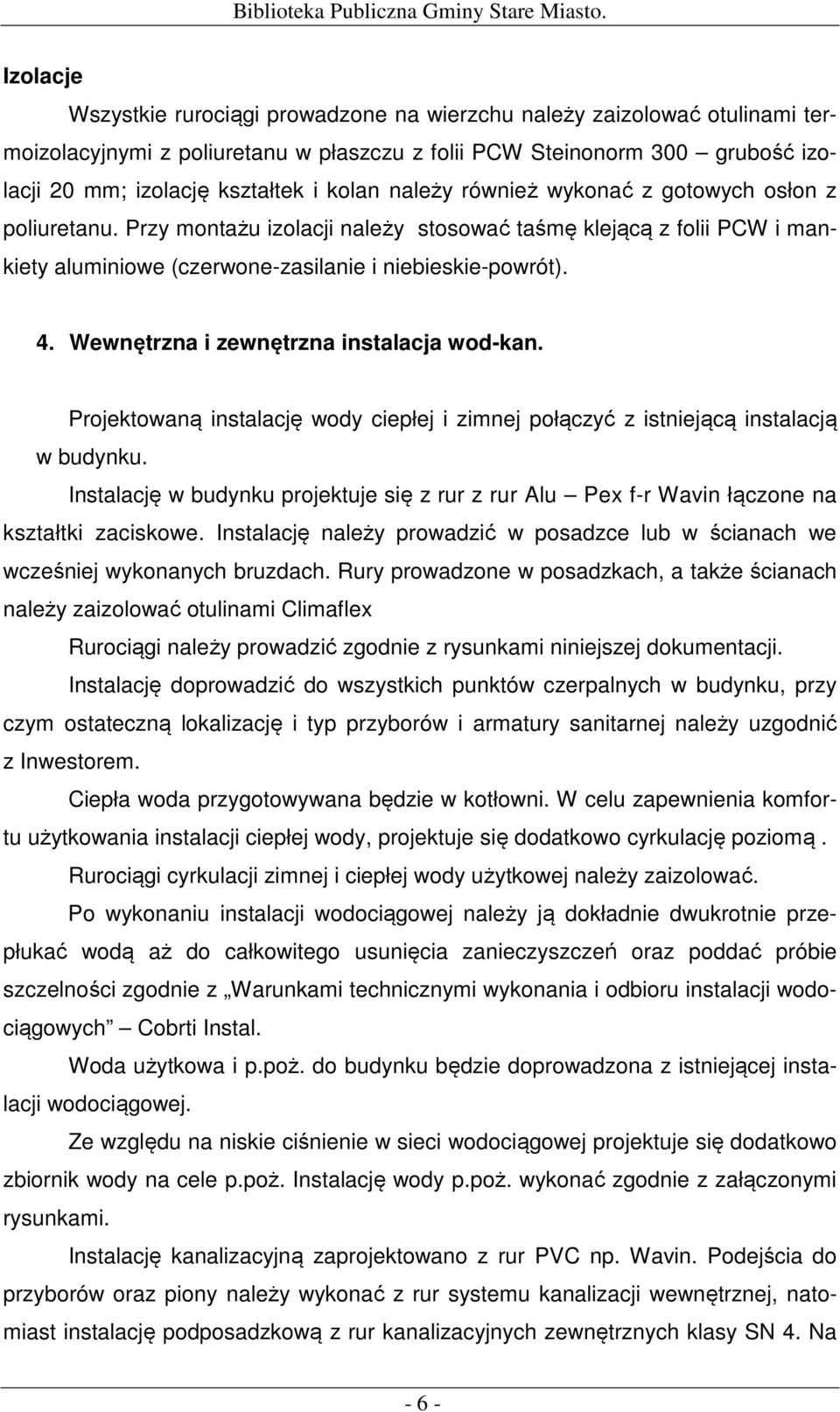

6 Biblioteka Publiczna Gminy Stare Miasto. Izolacje Wszystkie rurociągi prowadzone na wierzchu należy zaizolować otulinami termoizolacyjnymi z poliuretanu w płaszczu z folii PCW Steinonorm 300 grubość izolacji 20 mm; izolację kształtek i kolan należy również wykonać z gotowych osłon z poliuretanu. Przy montażu izolacji należy stosować taśmę klejącą z folii PCW i mankiety aluminiowe (czerwone-zasilanie i niebieskie-powrót). 4. Wewnętrzna i zewnętrzna instalacja wod-kan. Projektowaną instalację wody ciepłej i zimnej połączyć z istniejącą instalacją w budynku. Instalację w budynku projektuje się z rur z rur Alu Pex f-r Wavin łączone na kształtki zaciskowe. Instalację należy prowadzić w posadzce lub w ścianach we wcześniej wykonanych bruzdach. Rury prowadzone w posadzkach, a także ścianach należy zaizolować otulinami Climaflex Rurociągi należy prowadzić zgodnie z rysunkami niniejszej dokumentacji. Instalację doprowadzić do wszystkich punktów czerpalnych w budynku, przy czym ostateczną lokalizację i typ przyborów i armatury sanitarnej należy uzgodnić z Inwestorem. Ciepła woda przygotowywana będzie w kotłowni. W celu zapewnienia komfortu użytkowania instalacji ciepłej wody, projektuje się dodatkowo cyrkulację poziomą. Rurociągi cyrkulacji zimnej i ciepłej wody użytkowej należy zaizolować. Po wykonaniu instalacji wodociągowej należy ją dokładnie dwukrotnie przepłukać wodą aż do całkowitego usunięcia zanieczyszczeń oraz poddać próbie szczelności zgodnie z Warunkami technicznymi wykonania i odbioru instalacji wodociągowych Cobrti Instal. Woda użytkowa i p.poż. do budynku będzie doprowadzona z istniejącej instalacji wodociągowej. Ze względu na niskie ciśnienie w sieci wodociągowej projektuje się dodatkowo zbiornik wody na cele p.poż. Instalację wody p.poż. wykonać zgodnie z załączonymi rysunkami. Instalację kanalizacyjną zaprojektowano z rur PVC np. Wavin. Podejścia do przyborów oraz piony należy wykonać z rur systemu kanalizacji wewnętrznej, natomiast instalację podposadzkową z rur kanalizacyjnych zewnętrznych klasy SN 4. Na - 6 -

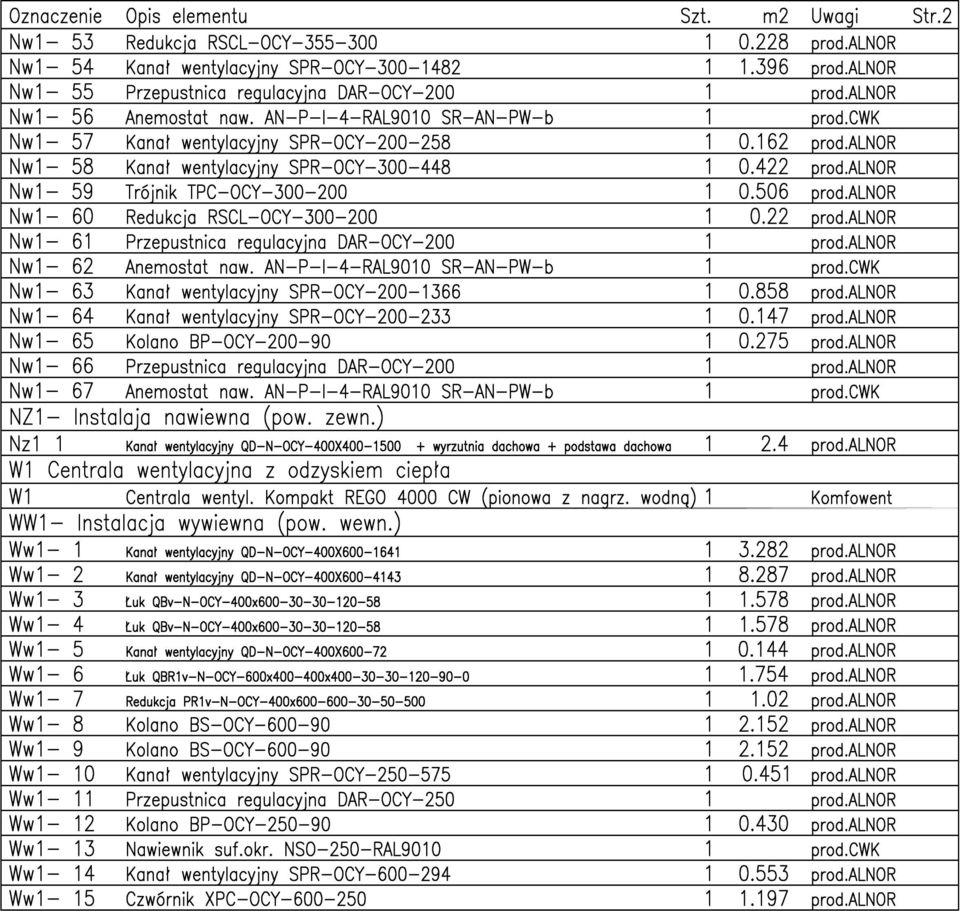

7 Biblioteka Publiczna Gminy Stare Miasto. pionach, przed wejściem w posadzkę zabudować rewizje, a piony wyprowadzić ponad dach i zakończyć rurami wywiewnymi lub zaworami napowietrzającymi w budynku. Średnice rurociągów podposadzkowych oraz poszczególnych podejść określono na rysunkach. Instalację kanalizacji wewnętrznej należy wyprowadzić poza budynek zgodnie z załączonymi rysunkami. Ścieki będą odprowadzane do istniejącej studni kanalizacji sanitarnej KS1 5. Wentylacja mechaniczna i klimatyzacja. Pomieszczenie Sali Konferencyjnej Pomieszczenie Sali konferencyjnej wentylowane będzie za pomocą układu wentylacji mechanicznej nawiewno wywiewnej z odzyskiem ciepła. Powietrze nawiewane oraz wywiewane z pomieszczeń będzie przez centralę wentylacyjną Komfowent zamontowaną w budynku na drugim piętrze. Powietrze rozprowadzane w pomieszczeniu będzie przez kanały prostokątne i okrągłe f-r Alnor zamontowanymi w przestrzeni pod sufitowej na wysokości ok. 5m od poziomu posadzki. Powietrze usuwane z pomieszczenia będzie za pomocą wyrzutni dachowych. Powietrze świeże nawiewne będzie za pomocą czerpni dachowej zamontowanej na dachu budynku. W założeniach do projektu przyjęto: 1) parametry powietrza zewnętrznego - t=32 O C i φ=45% w okresie letnim - t= -18 O C i φ=100% w okresie zimowym Ilość powietrza obiegowego wynikowo wynosi ok m 3 /h przyjęto ją ze względu na zalecaną krotność wymian powietrza w pomieszczeniach Wytyczne montażowe Wszystkie kanały nawiewne wewnątrz budynku należy zaizolować wełną mineralną w folii aluminiowej - minimalna grubość izolacji wynosi 25 mm. Kanały prowadzone na zewnątrz budynku należy zaizolować wełna mineralną w folii aluminiowej (minimalna grubość izolacji 50 mm) oraz blachą ocynkowaną gr. 0,5 mm

8 Biblioteka Publiczna Gminy Stare Miasto. Po zamontowaniu systemu kanałów należy dokonać niezbędnych pomiarów i prób szczelności na ciśnienie p=400 Pa czyli w klasie A wg normy PN-B Procedury odbiorowe należy przeprowadzać zgodnie z PN-78/B Wymagania i badania przy odbiorze. Zakres badań należy ustalić z inspektorem nadzoru w danej branży. Na kanałach muszą napisane nazwy mediów, które tam płyną i oznaczone to musi być odpowiedniego koloru strzałkami (trwale umieszczonymi). Tabliczki oznaczeń elementów instalacji należy wykonać za pomocą napisów trwale grawerowanych. Charakterystyka materiałów: - kanały prostokątne klasa wykonania PN-B jako niskociśnieniowe wykonane z blachy stalowej ocynkowanej w klasie szczelności A1 - w wykonaniu standardowym max strumień nieszczelności na poziomie 4,71 m 3 /m 2 *h wg PN-B-76001; zalecana grubość blachy dla kanałów o dłuższym wymiarze boku do 2000 mm 1,00 mm ; dla kanałów o dłuższym wymiarze boku do 1000 mm 0,80 mm - kanały spiro zgodnie z PN-B grubość blachy 0,8 mm 1,0 mm kanały dobrano wg systemu Berliner Luft oraz Alnor zakładającego: połączenia nyplami przy łączeniu rury z rurą; połączenia mufowe przy łączeniu kształtkakształtka ; połączenia bezpośrednie przy łączeniu rura-kształtka. System kanałów można zastosować innej firmy spełniającej powyższe wymagania techniczne. - zawiesia kanałów i nawiewników firmy Niczuk Metal lub równoważne pod względem technicznym - izolacja kanałów wszystkie kanały nawiewne należy izolować za pomocą mat lamellowych z wełny mineralnej typu Rockwool LAMELLA MAT gr.2,5 cm w folii aluminiowej

9 Biblioteka Publiczna Gminy Stare Miasto. W pomieszczeniach socjalnych (WC) zaprojektowano wentylatory wyciągowe, załączane włącznikiem światła. Wentylatora wyciągowe podłączone są do kanałów wentylacyjnych. Wentylatory należy podłączyć zgodnie z wytycznymi i DTR producenta. W pomieszczeniach biurowych zaprojektowano klimatyzatory do chłodzenia powietrza w okresie letnim. Klimatyzatory należy zamontować zgodnie z załączonymi rysunkami oraz wytycznymi producenta. 6. Uwagi końcowe. Całość prac wykonać zgodnie z : - dokumentacją techniczną, - Warunkami technicznymi jakim powinny odpowiadać budynki i ich usytuowanie wg Dz. Z 15 czerwca 2002 r. - Warunkami technicznymi wykonania i odbioru robót budowlano montażowych. Część II. Instalacje sanitarne i przemysłowe. - zaleceniami producentów poszczególnych urządzeń zawartych w kartach katalogowych i instrukcjach obsługi. - kotłownię wyposażyć w instrukcję obsługi z załączonym schematem technologicznym - zawarte w dokumentacji nazwy producentów służą wskazaniu parametrów urządzeń oraz materiałów dopuszcza się stosowanie innych odpowiadających parametrom. Konin, grudzień 2009 r
