1 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/3 PROJEKT URZĄDZENIA PRZECIWPOŻAROWEGO OŚWIETLENIA AWARYJNEGO WYŁACZNIKA PRZECIWPOŻAROWEGO PRĄDU Dla Polskiej Akademii Nauk Domu Pracy Twórczej W Świnoujściu ul. Sienkiewicza 18 Inwestor Polska Akademia Nauk Dom Pracy Twórczej Świnoujście ul. Sienkiewicza 18 Projektant Inż. Grzegorz Józefowicz upr. nr. 10/94/GW Opracował w zakresie ppoż. Branża Sprawdził Projektant Systemów Alarmu Pożarowego i Wentylacji. st. kpt. w st. sp. mgr inż. Waldemar Boratyński Elektryczna Ochrona przeciwpożarowa mgr inż. Jan Wrona Data r. ŚWINOUJŚCIE lipiec 2014 r. Egz. Nr.

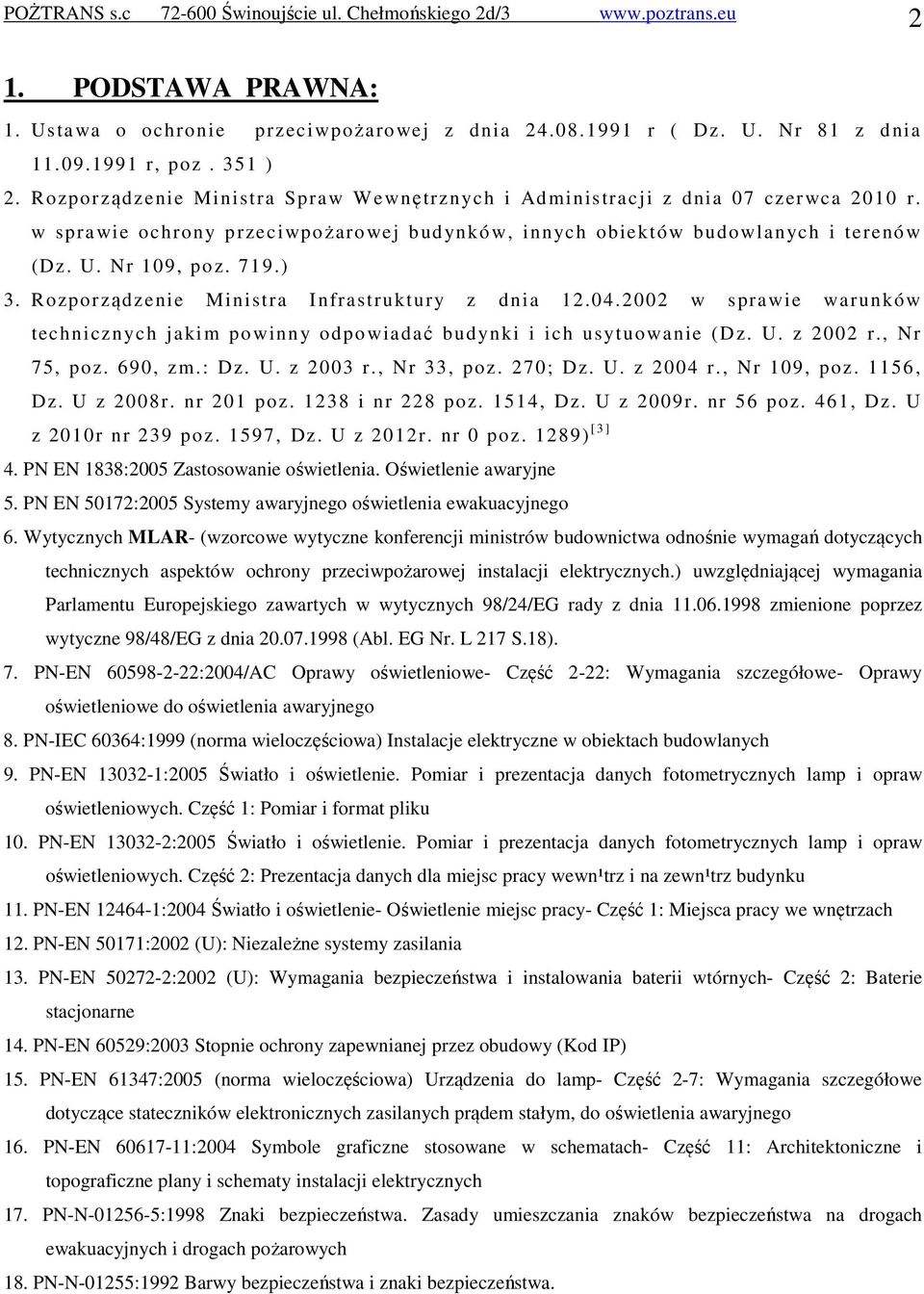

2 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/ PODSTAWA PRAWNA: 1. Ustawa o ochronie przeciwpożarowej z dnia r ( Dz. U. Nr 81 z dnia r, poz. 351 ) 2. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 07 czerwca 2010 r. w sprawie ochrony przeciwpożaro wej budynków, innych obiektów budowlanych i terenó w (Dz. U. Nr 109, poz. 719.) 3. Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych jakim po winny odpo wiadać budynki i ich usytuowanie (Dz. U. z 2002 r., Nr 75, poz. 690, zm.: Dz. U. z 2003 r., Nr 33, poz. 270; Dz. U. z 2004 r., Nr 109, poz. 1156, Dz. U z 2008r. nr 201 poz i nr 228 poz. 1514, Dz. U z 2009r. nr 56 poz. 461, Dz. U z 2010r nr 239 poz. 1597, Dz. U z 2012r. nr 0 poz. 1289) [ 3 ] 4. PN EN 1838:2005 Zastosowanie oświetlenia. Oświetlenie awaryjne 5. PN EN 50172:2005 Systemy awaryjnego oświetlenia ewakuacyjnego 6. Wytycznych MLAR- (wzorcowe wytyczne konferencji ministrów budownictwa odnośnie wymagań dotyczących technicznych aspektów ochrony przeciwpożarowej instalacji elektrycznych.) uwzględniającej wymagania Parlamentu Europejskiego zawartych w wytycznych 98/24/EG rady z dnia zmienione poprzez wytyczne 98/48/EG z dnia (Abl. EG Nr. L 217 S.18). 7. PN-EN :2004/AC Oprawy oświetleniowe- Część 2-22: Wymagania szczegółowe- Oprawy oświetleniowe do oświetlenia awaryjnego 8. PN-IEC 60364:1999 (norma wieloczęściowa) Instalacje elektryczne w obiektach budowlanych 9. PN-EN :2005 Światło i oświetlenie. Pomiar i prezentacja danych fotometrycznych lamp i opraw oświetleniowych. Część 1: Pomiar i format pliku 10. PN-EN :2005 Światło i oświetlenie. Pomiar i prezentacja danych fotometrycznych lamp i opraw oświetleniowych. Część 2: Prezentacja danych dla miejsc pracy wewn¹trz i na zewn¹trz budynku 11. PN-EN :2004 Światło i oświetlenie- Oświetlenie miejsc pracy- Część 1: Miejsca pracy we wnętrzach 12. PN-EN 50171:2002 (U): Niezależne systemy zasilania 13. PN-EN :2002 (U): Wymagania bezpieczeństwa i instalowania baterii wtórnych- Część 2: Baterie stacjonarne 14. PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obudowy (Kod IP) 15. PN-EN 61347:2005 (norma wieloczęściowa) Urządzenia do lamp- Część 2-7: Wymagania szczegółowe dotyczące stateczników elektronicznych zasilanych prądem stałym, do oświetlenia awaryjnego 16. PN-EN :2004 Symbole graficzne stosowane w schematach- Część 11: Architektoniczne i topograficzne plany i schematy instalacji elektrycznych 17. PN-N :1998 Znaki bezpieczeństwa. Zasady umieszczania znaków bezpieczeństwa na drogach ewakuacyjnych i drogach pożarowych 18. PN-N-01255:1992 Barwy bezpieczeństwa i znaki bezpieczeństwa.

3 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/ Zakres opracowania Niniejsze opracowanie obejmuje zaprojektowanie systemu oświetlenia awaryjnego dla budynku Polskiej Akademii Nauk Domu Pracy Twórczej w Świnoujściu przy ul. Sienkiewicza 18 w oparciu o przedstawione podkłady budowlane przez inwestora oraz przeprowadzoną wizję lokalną na terenie obiektu. Niniejszy projekt instalacji sporządzony jest zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej w ramach kompetencji wynikających z art.4.2 Ustawy o Ochronie Przeciwpożarowej. 3. Charakterystyka pożarowo budowlana obiektu. Budynek DPT PAN zlokalizowany jest w Świnoujściu przy ul. Sienkiewicza 18 w sąsiectwie podobnej zabudowy domów zamieszkania zbiorowego oraz mieszkalnych. Kompleks dwóch budynków połączonych łącznikiem na III kondygnacji nadziemnej. Budynek główny o czterech kondygnacjach naziemnych. W budynku głównym znajduje się jedna klatka schodowa, nie wydzielona pożarowo. /klatka przewidziana do wydzielenia w trakcje realizacji systemu oddymiania/. Klasyfikacja budynku - ocena zagrożenia pożarowego. Parametrami zagrożenia pożarowego są zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r (Dz. U. z 2002 r., Nr 75, poz. 690, zm.: Dz. U. z 2003 r., Nr 33, poz. 270; Dz. U. z 2004 r., Nr 109, poz. 1156, Dz. U z 2008r. nr 201 poz i nr 228 poz. 1514, Dz. U z 2009r. nr 56 poz. 461, Dz. U z 2010r nr 239 poz. 1597) w budynku zamieszkania zbiorowego jest Kategoria Zagrożenia Ludzi. Budynek DPT PAN zgodnie z 209 ust. 2 zaliczamy w części hotelowej do Kategorii ZL V (ZL V zamieszkania zbiorowego), w części biur, Sali konferencyjnej i telewizyjnej do ZL-III /użyteczności publicznej oraz do PM w części pomieszczeń magazynowych i technicznych Przeciwpożarowe warunki budowlane. A) Wymagana klasa odporności pożarowej budynku jest to budynek 4 kondygnacyjny, podpiwniczony, o wysokości ok. 11,0m. Zgodnie z 8 jest to budynek niski (N) - do 12 m

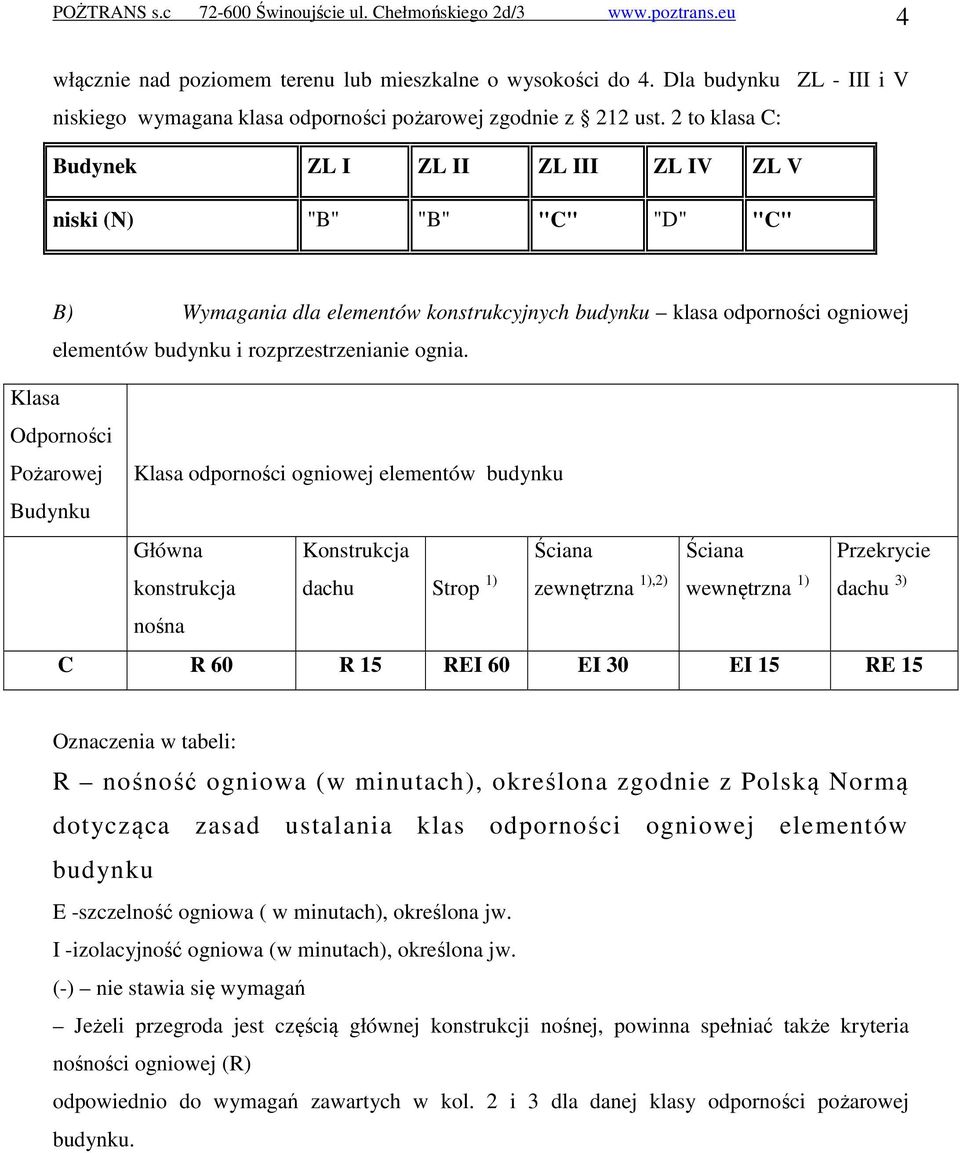

4 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/3 4 włącznie nad poziomem terenu lub mieszkalne o wysokości do 4. Dla budynku ZL - III i V niskiego wymagana klasa odporności pożarowej zgodnie z 212 ust. 2 to klasa C: Budynek ZL I ZL II ZL III ZL IV ZL V niski (N) "B" "B" "C" "D" "C" Klasa B) Wymagania dla elementów konstrukcyjnych budynku klasa odporności ogniowej elementów budynku i rozprzestrzenianie ognia. Odporności Pożarowej Budynku Klasa odporności ogniowej elementów budynku Główna konstrukcja nośna Konstrukcja Ściana dachu Strop 1) zewnętrzna 1),2) Ściana wewnętrzna 1) Przekrycie dachu 3) C R 60 R 15 REI 60 EI 30 EI 15 RE 15 Oznaczenia w tabeli: R nośność ogniowa (w minutach), określona zgodnie z Polską Normą dotycząca zasad ustalania klas odporności ogniowej elementów budynku E -szczelność ogniowa ( w minutach), określona jw. I -izolacyjność ogniowa (w minutach), określona jw. (-) nie stawia się wymagań Jeżeli przegroda jest częścią głównej konstrukcji nośnej, powinna spełniać także kryteria nośności ogniowej (R) odpowiednio do wymagań zawartych w kol. 2 i 3 dla danej klasy odporności pożarowej budynku.

5 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/ Założenia projektowe. Niniejszy projekt zakłada określenie właściwości oświetlenia awaryjnego /ewakuacyjnego/ oraz ich usytuowanie w budynku PAN DPT w Świnoujściu przy ul. Sienkiewicza Dane ogólne. Nazwa i adres instytucji PAN DPT w Świnoujściu przy ul. Sienkiewicza 18 Przeznaczenie pomieszczeń użyteczności publicznej i zamieszania zbiorowego Kategoria Zagrożenia Ludzi ZL-III i ZL-V Nazwa i adres jednostki projektowej POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/3 Nazwa Projektu Oświetlenie awaryjne /ewakuacyjne/ 5.1. Opis do projektu Oświetlenie awaryjne Oświetlenie awaryjne zgodnie z PN-EN 1838 pkt.3.1, jest to oświetlenie przeznaczone do stosowania podczas awarii zasilania urządzeń do oświetlenia podstawowego. Awaryjne oświetlenie ewakuacyjne, według PN- EN 1838 pkt.3.3 jest to część oświetlenia awaryjnego zapewniająca bezpieczne opuszczenie miejsca

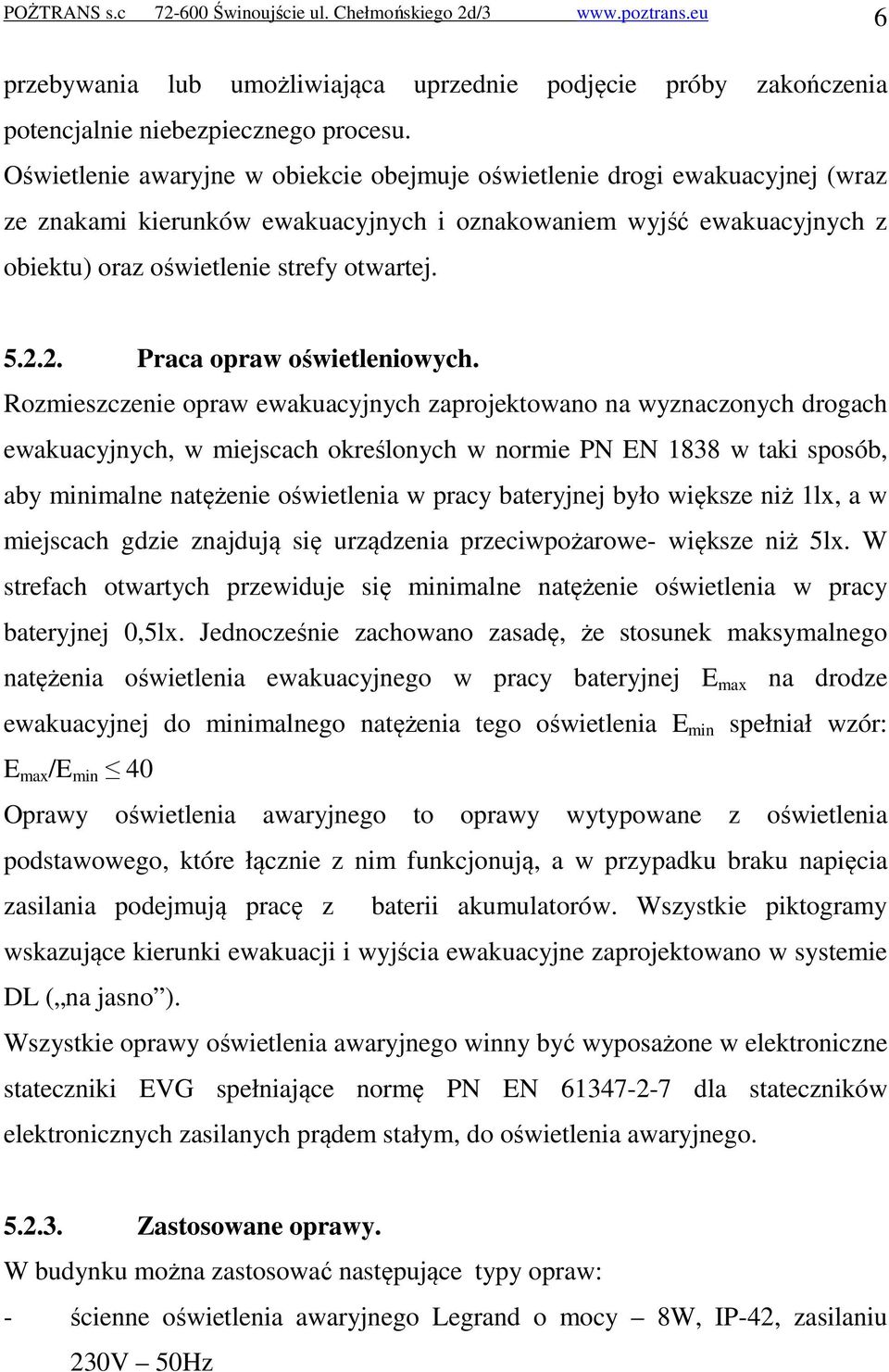

6 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/3 6 przebywania lub umożliwiająca uprzednie podjęcie próby zakończenia potencjalnie niebezpiecznego procesu. Oświetlenie awaryjne w obiekcie obejmuje oświetlenie drogi ewakuacyjnej (wraz ze znakami kierunków ewakuacyjnych i oznakowaniem wyjść ewakuacyjnych z obiektu) oraz oświetlenie strefy otwartej Praca opraw oświetleniowych. Rozmieszczenie opraw ewakuacyjnych zaprojektowano na wyznaczonych drogach ewakuacyjnych, w miejscach określonych w normie PN EN 1838 w taki sposób, aby minimalne natężenie oświetlenia w pracy bateryjnej było większe niż 1lx, a w miejscach gdzie znajdują się urządzenia przeciwpożarowe- większe niż 5lx. W strefach otwartych przewiduje się minimalne natężenie oświetlenia w pracy bateryjnej 0,5lx. Jednocześnie zachowano zasadę, że stosunek maksymalnego natężenia oświetlenia ewakuacyjnego w pracy bateryjnej E max na drodze ewakuacyjnej do minimalnego natężenia tego oświetlenia E min spełniał wzór: E max /E min 40 Oprawy oświetlenia awaryjnego to oprawy wytypowane z oświetlenia podstawowego, które łącznie z nim funkcjonują, a w przypadku braku napięcia zasilania podejmują pracę z baterii akumulatorów. Wszystkie piktogramy wskazujące kierunki ewakuacji i wyjścia ewakuacyjne zaprojektowano w systemie DL ( na jasno ). Wszystkie oprawy oświetlenia awaryjnego winny być wyposażone w elektroniczne stateczniki EVG spełniające normę PN EN dla stateczników elektronicznych zasilanych prądem stałym, do oświetlenia awaryjnego Zastosowane oprawy. W budynku można zastosować następujące typy opraw: - ścienne oświetlenia awaryjnego Legrand o mocy 8W, IP-42, zasilaniu 230V 50Hz

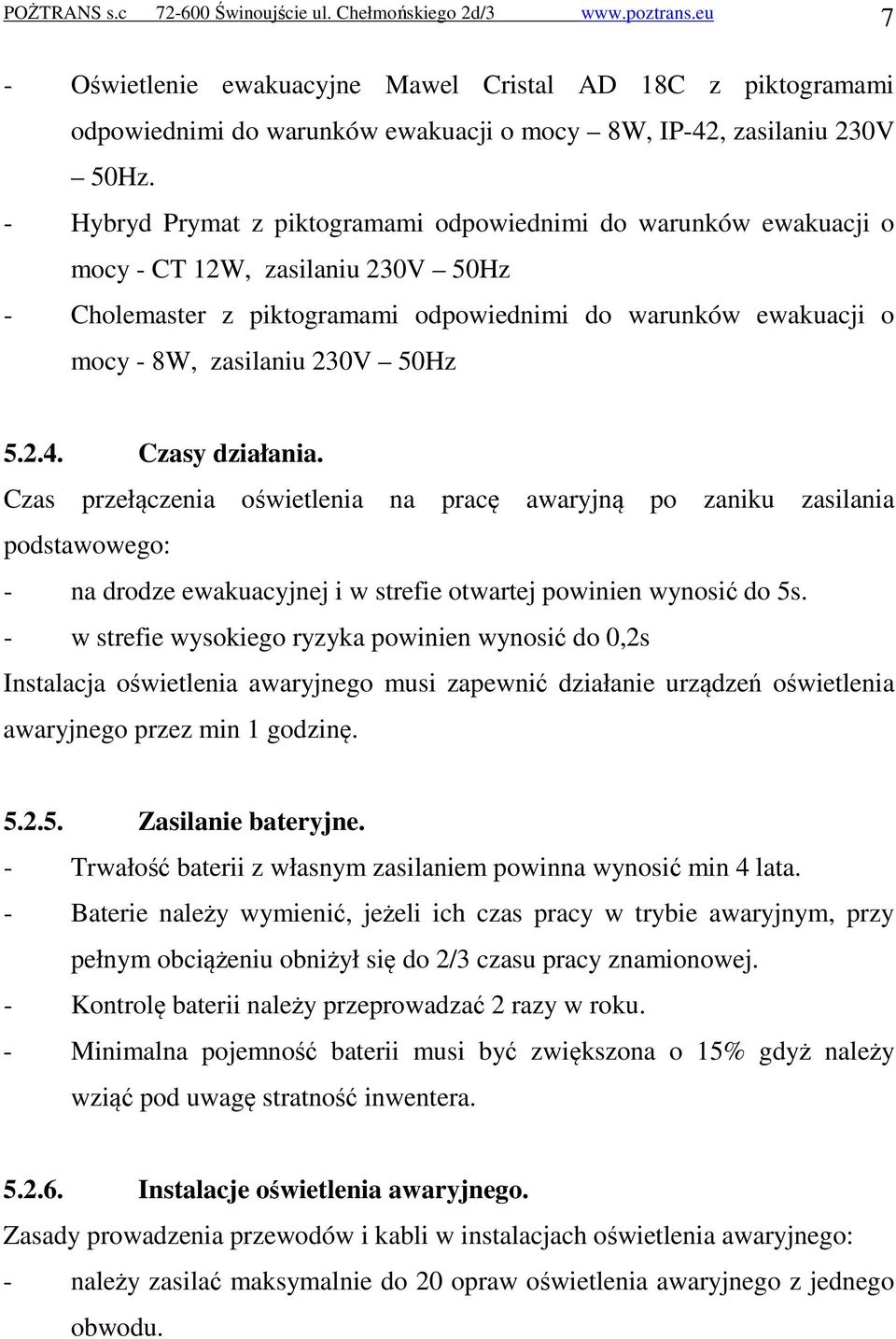

7 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/ Oświetlenie ewakuacyjne Mawel Cristal AD 18C z piktogramami odpowiednimi do warunków ewakuacji o mocy 8W, IP-42, zasilaniu 230V 50Hz. - Hybryd Prymat z piktogramami odpowiednimi do warunków ewakuacji o mocy - CT 12W, zasilaniu 230V 50Hz - Cholemaster z piktogramami odpowiednimi do warunków ewakuacji o mocy - 8W, zasilaniu 230V 50Hz Czasy działania. Czas przełączenia oświetlenia na pracę awaryjną po zaniku zasilania podstawowego: - na drodze ewakuacyjnej i w strefie otwartej powinien wynosić do 5s. - w strefie wysokiego ryzyka powinien wynosić do 0,2s Instalacja oświetlenia awaryjnego musi zapewnić działanie urządzeń oświetlenia awaryjnego przez min 1 godzinę Zasilanie bateryjne. - Trwałość baterii z własnym zasilaniem powinna wynosić min 4 lata. - Baterie należy wymienić, jeżeli ich czas pracy w trybie awaryjnym, przy pełnym obciążeniu obniżył się do 2/3 czasu pracy znamionowej. - Kontrolę baterii należy przeprowadzać 2 razy w roku. - Minimalna pojemność baterii musi być zwiększona o 15% gdyż należy wziąć pod uwagę stratność inwentera Instalacje oświetlenia awaryjnego. Zasady prowadzenia przewodów i kabli w instalacjach oświetlenia awaryjnego: - należy zasilać maksymalnie do 20 opraw oświetlenia awaryjnego z jednego obwodu.

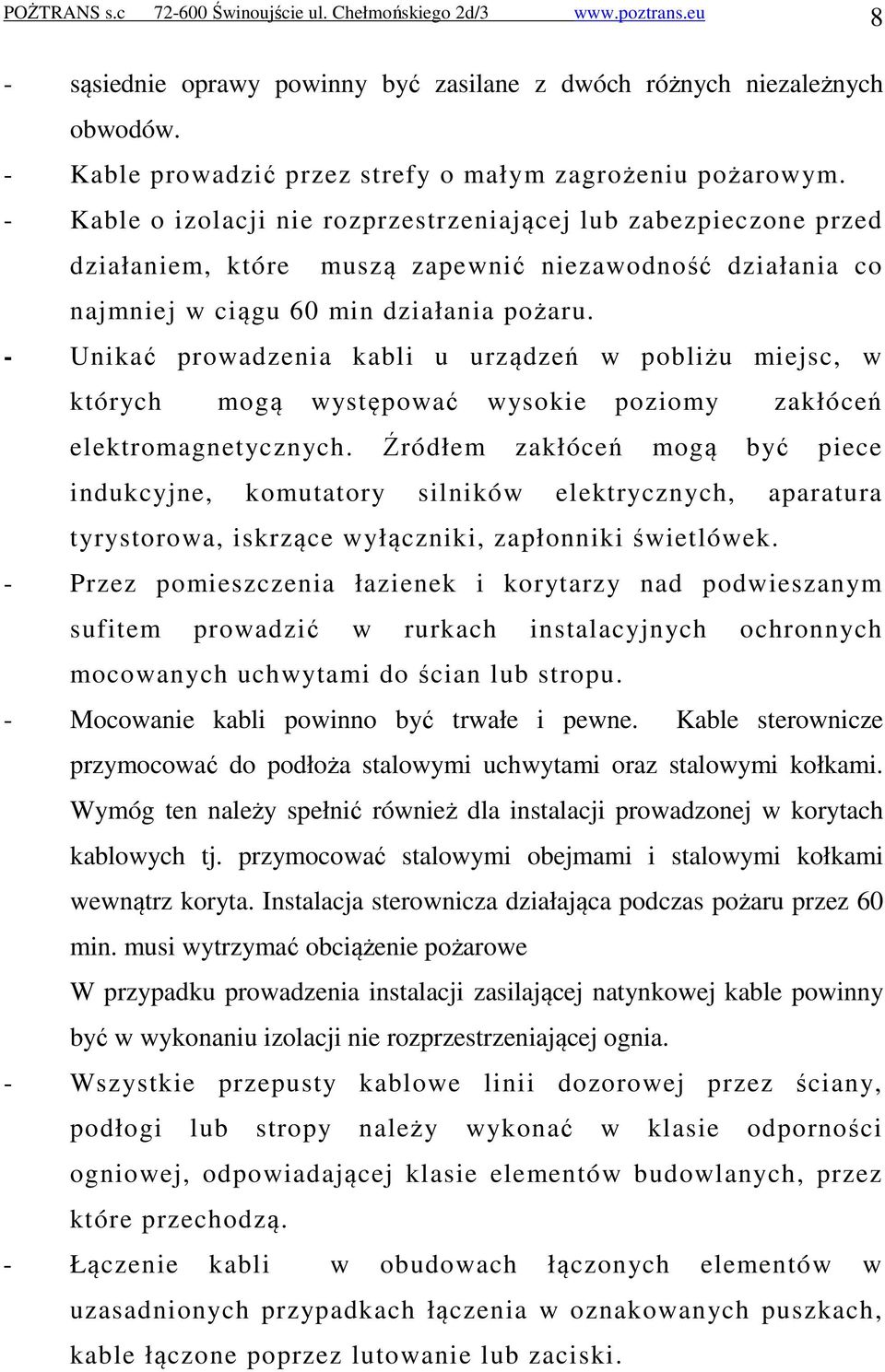

8 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/ sąsiednie oprawy powinny być zasilane z dwóch różnych niezależnych obwodów. - Kable prowadzić przez strefy o małym zagrożeniu pożarowym. - Kable o izolacji nie rozprzestrzeniającej lub zabezpieczone przed działaniem, które muszą zapewnić niezawodność działania co najmniej w ciągu 60 min działania pożaru. - Unikać prowadzenia kabli u urządzeń w pobliżu miejsc, w których mogą występować wysokie poziomy zakłóceń elektromagnetycznych. Źródłem zakłóceń mogą być piece indukcyjne, komutatory silników elektrycznych, aparatura tyrystorowa, iskrzące wyłączniki, zapłonniki świetlówek. - Przez pomieszczenia łazienek i korytarzy nad podwieszanym sufitem prowadzić w rurkach instalacyjnych ochronnych mocowanych uchwytami do ścian lub stropu. - Mocowanie kabli powinno być trwałe i pewne. Kable sterownicze przymocować do podłoża stalowymi uchwytami oraz stalowymi kołkami. Wymóg ten należy spełnić również dla instalacji prowadzonej w korytach kablowych tj. przymocować stalowymi obejmami i stalowymi kołkami wewnątrz koryta. Instalacja sterownicza działająca podczas pożaru przez 60 min. musi wytrzymać obciążenie pożarowe W przypadku prowadzenia instalacji zasilającej natynkowej kable powinny być w wykonaniu izolacji nie rozprzestrzeniającej ognia. - Wszystkie przepusty kablowe linii dozorowej przez ściany, podłogi lub stropy należy wykonać w klasie odporności ogniowej, odpowiadającej klasie elementów budowlanych, przez które przechodzą. - Łączenie kabli w obudowach łączonych elementów w uzasadnionych przypadkach łączenia w oznakowanych puszkach, kable łączone poprzez lutowanie lub zaciski.

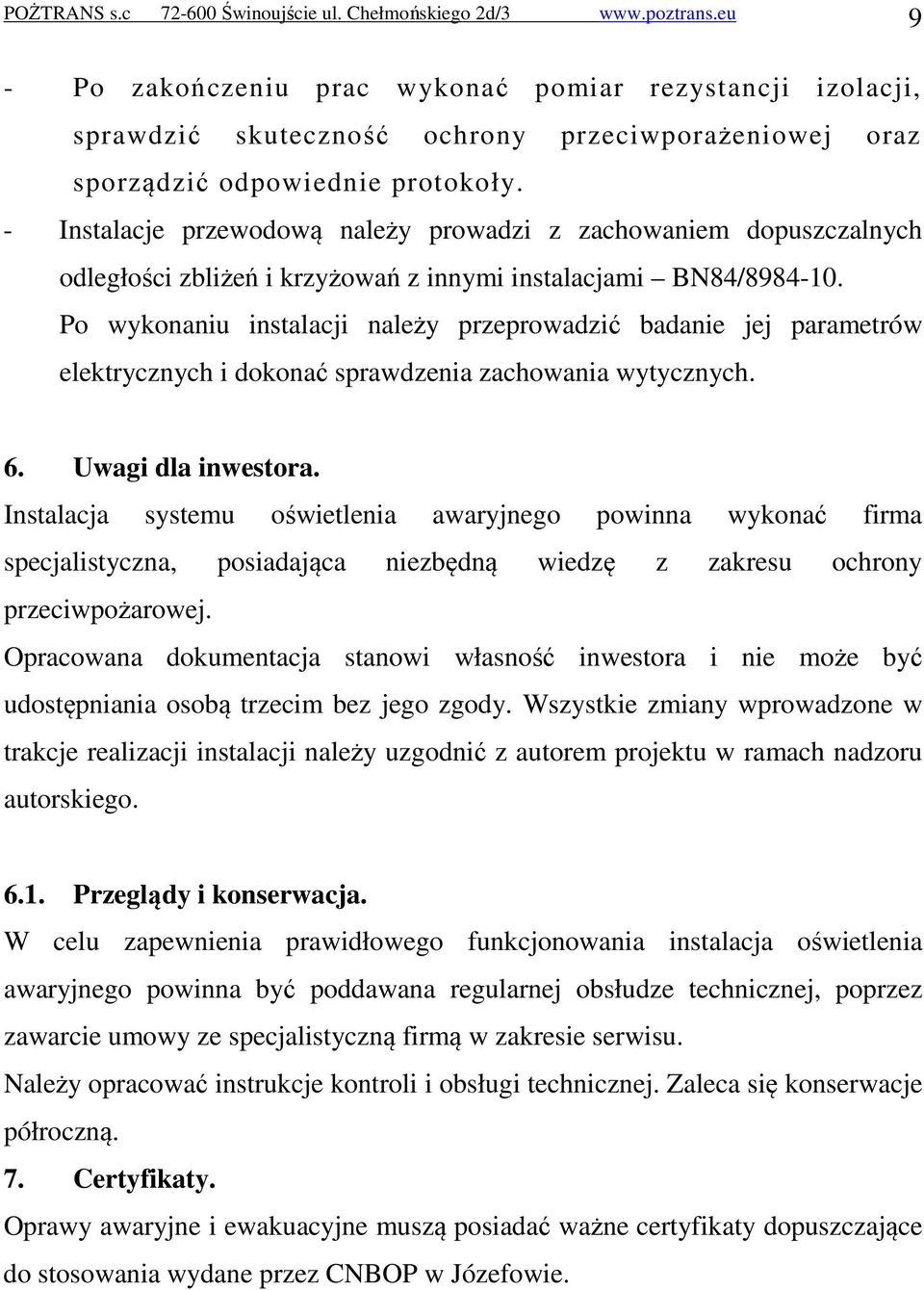

9 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/ Po zakończeniu prac wykonać pomiar rezystancji izolacji, sprawdzić skuteczność ochrony przeciwporażeniowej oraz sporządzić odpowiednie protokoły. - Instalacje przewodową należy prowadzi z zachowaniem dopuszczalnych odległości zbliżeń i krzyżowań z innymi instalacjami BN84/ Po wykonaniu instalacji należy przeprowadzić badanie jej parametrów elektrycznych i dokonać sprawdzenia zachowania wytycznych. 6. Uwagi dla inwestora. Instalacja systemu oświetlenia awaryjnego powinna wykonać firma specjalistyczna, posiadająca niezbędną wiedzę z zakresu ochrony przeciwpożarowej. Opracowana dokumentacja stanowi własność inwestora i nie może być udostępniania osobą trzecim bez jego zgody. Wszystkie zmiany wprowadzone w trakcje realizacji instalacji należy uzgodnić z autorem projektu w ramach nadzoru autorskiego Przeglądy i konserwacja. W celu zapewnienia prawidłowego funkcjonowania instalacja oświetlenia awaryjnego powinna być poddawana regularnej obsłudze technicznej, poprzez zawarcie umowy ze specjalistyczną firmą w zakresie serwisu. Należy opracować instrukcje kontroli i obsługi technicznej. Zaleca się konserwacje półroczną. 7. Certyfikaty. Oprawy awaryjne i ewakuacyjne muszą posiadać ważne certyfikaty dopuszczające do stosowania wydane przez CNBOP w Józefowie.

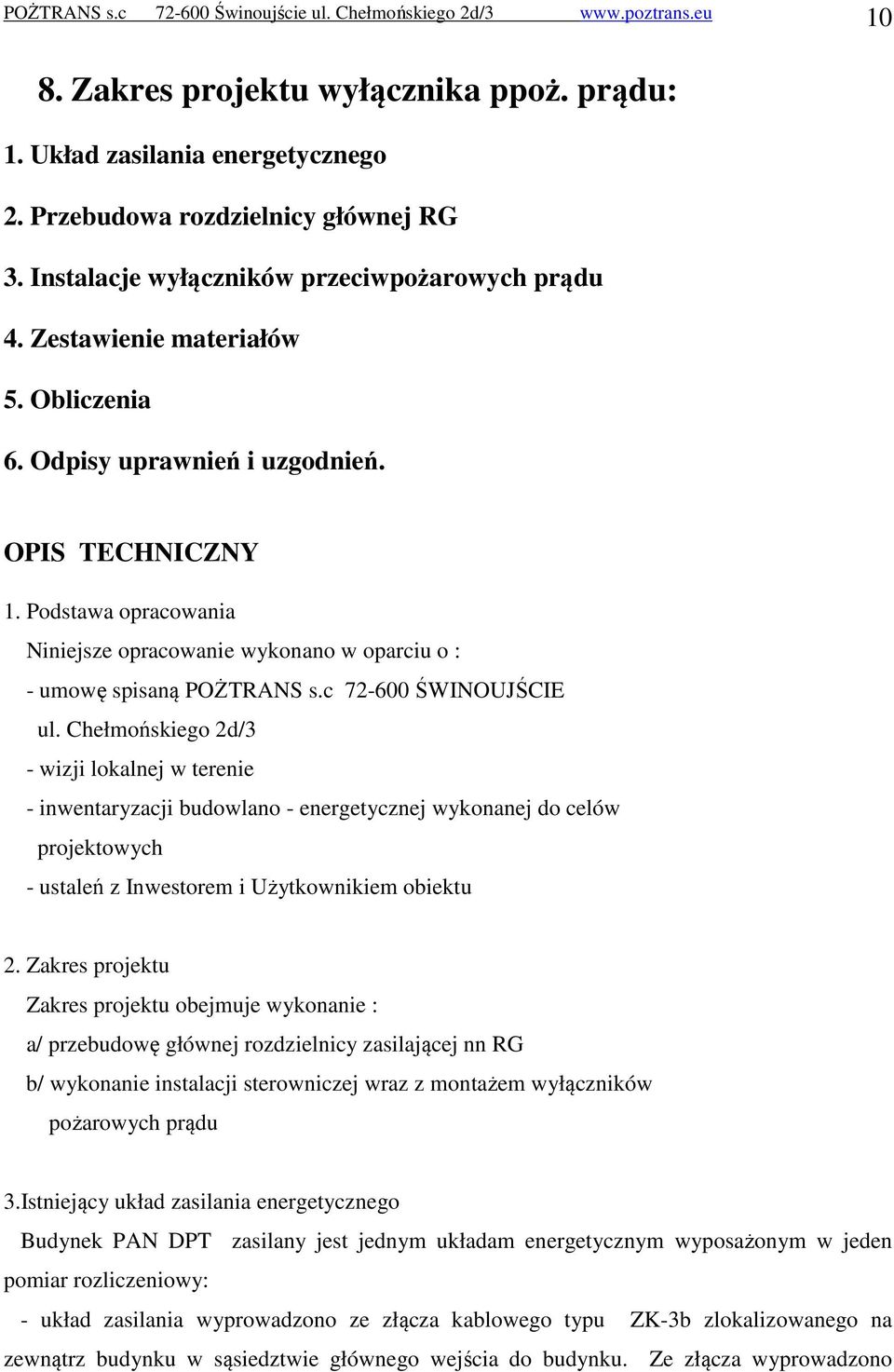

10 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/ Zakres projektu wyłącznika ppoż. prądu: 1. Układ zasilania energetycznego 2. Przebudowa rozdzielnicy głównej RG 3. Instalacje wyłączników przeciwpożarowych prądu 4. Zestawienie materiałów 5. Obliczenia 6. Odpisy uprawnień i uzgodnień. OPIS TECHNICZNY 1. Podstawa opracowania Niniejsze opracowanie wykonano w oparciu o : - umowę spisaną POŻTRANS s.c ŚWINOUJŚCIE ul. Chełmońskiego 2d/3 - wizji lokalnej w terenie - inwentaryzacji budowlano - energetycznej wykonanej do celów projektowych - ustaleń z Inwestorem i Użytkownikiem obiektu 2. Zakres projektu Zakres projektu obejmuje wykonanie : a/ przebudowę głównej rozdzielnicy zasilającej nn RG b/ wykonanie instalacji sterowniczej wraz z montażem wyłączników pożarowych prądu 3.Istniejący układ zasilania energetycznego Budynek PAN DPT zasilany jest jednym układam energetycznym wyposażonym w jeden pomiar rozliczeniowy: - układ zasilania wyprowadzono ze złącza kablowego typu ZK-3b zlokalizowanego na zewnątrz budynku w sąsiedztwie głównego wejścia do budynku. Ze złącza wyprowadzono

11 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/ kabel typu YAKY 4x240 do układu SZR zlokalizowanego w rozdzielnicy RG. Z układu SZR wyprowadzono kabel do układu pomiaru rozliczeniowego. Z zabezpieczeń głównych zasilano odpływ do WLZ wydzielonych tablic zasilających obiekt. 4.Przebudowa głównej rozdzielnicy RG Przebudowa głównej rozdzielnicy zasilającej nn RG wynika z potrzeby jej do współpracy z przeciwpożarowymi wyłącznikami prądu. Przyjęto demontaż głównych zabezpieczeń oraz montaż w ich miejsce wyłączników mocy Legranda typu DPX 250 z wyzwalaczem nadmiarowym. Demontowane zabezpieczenie główne to dwa rozłącznik bezpiecznikowe typu SLP oraz jedna podstawa bezpieczników mocy typu PB13. Po zdemontowaniu należy je przekazać Inwestorowi. Układ zasilania PAN DPT posiada jeden tor zasilający i dla jego wyłączania potrzebny jest jeden tor wyłącznika przeciwpożarowych prądu. Użytkownik obiektu określił dwa wyjścia ewakuacyjnych z budynku. Przy wyjściach ewakuacyjnych umieszczono po jednym wyłączniku. Do pozbawienia zasilania całego budynku DPT PAN konieczne jest uruchomienie jednego toru wyłącznika przeciwpożarowego - stłuczenia szybki w wyłączniku i wciśnięcia przycisku. Przy każdym z przycisków ppoż. należy umieścić tabliczkę z napisem: Przy wystąpieniu pożaru stłuc szybkę i wcisnąć przycisk Wyłącznika 5. Instalacje wyłączników przeciwpożarowych prądu W budynku instalacje wyłączników przeciwpożarowych wykonać : Całość instalacji wykonać jako wtynkową. Puszki łączeniowe przeciwpożarowe. dostępne są tylko jako natynkowe i należy je montować na tynku. Wyłączniki ppoż. zastosować w wykonaniu wtynkowym. W projekcie przyjęto puszki łączeniowe typu PIP-1A oraz przyciski ppoż. typu ROP-63 produkcji POLON. Przyciski ROP montować na wysoko1,3m od posadzki. Do zabezpieczenia przycisków ppoż. przed niepowołanym włączeniem przez przypadkowe osoby przyjęto osłony STOPPER II typu STI 1100 AAT Holding Wrocław. Uwaga: Po zakończeniu robót instalacyjnych miejsca rozkucia ściany i sufitów należy odmalować w pasach w kolorach sufitów i ścian istniejących.

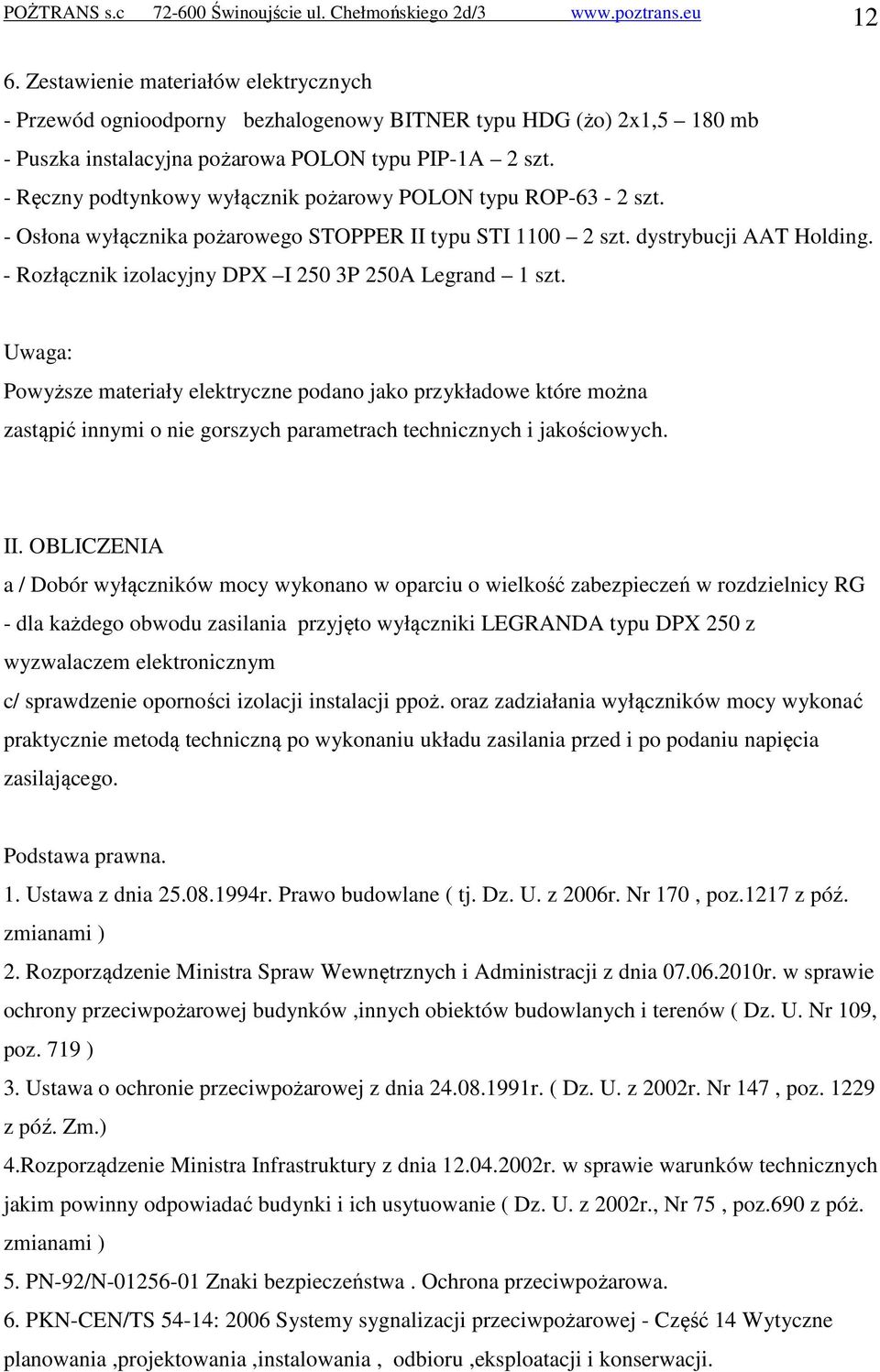

12 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/ Zestawienie materiałów elektrycznych - Przewód ognioodporny bezhalogenowy BITNER typu HDG (żo) 2x1,5 180 mb - Puszka instalacyjna pożarowa POLON typu PIP-1A 2 szt. - Ręczny podtynkowy wyłącznik pożarowy POLON typu ROP-63-2 szt. - Osłona wyłącznika pożarowego STOPPER II typu STI szt. dystrybucji AAT Holding. - Rozłącznik izolacyjny DPX I 250 3P 250A Legrand 1 szt. Uwaga: Powyższe materiały elektryczne podano jako przykładowe które można zastąpić innymi o nie gorszych parametrach technicznych i jakościowych. II. OBLICZENIA a / Dobór wyłączników mocy wykonano w oparciu o wielkość zabezpieczeń w rozdzielnicy RG - dla każdego obwodu zasilania przyjęto wyłączniki LEGRANDA typu DPX 250 z wyzwalaczem elektronicznym c/ sprawdzenie oporności izolacji instalacji ppoż. oraz zadziałania wyłączników mocy wykonać praktycznie metodą techniczną po wykonaniu układu zasilania przed i po podaniu napięcia zasilającego. Podstawa prawna. 1. Ustawa z dnia r. Prawo budowlane ( tj. Dz. U. z 2006r. Nr 170, poz.1217 z póź. zmianami ) 2. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków,innych obiektów budowlanych i terenów ( Dz. U. Nr 109, poz. 719 ) 3. Ustawa o ochronie przeciwpożarowej z dnia r. ( Dz. U. z 2002r. Nr 147, poz z póź. Zm.) 4.Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( Dz. U. z 2002r., Nr 75, poz.690 z póż. zmianami ) 5. PN-92/N Znaki bezpieczeństwa. Ochrona przeciwpożarowa. 6. PKN-CEN/TS 54-14: 2006 Systemy sygnalizacji przeciwpożarowej - Część 14 Wytyczne planowania,projektowania,instalowania, odbioru,eksploatacji i konserwacji.

13 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/ INFORMACJA NA TEMAT BEZPIECZEŃSTWA I OCHRONY ZDROWIA. W trakcie budowy wewnętrznej instalacji hydrantowej czynnikami wpływającymi na bezpieczeństwo pracy są: - porażenia prądem przy stosowaniu elektronarzędzi, uszkodzeń kończyn przy pracach montażowych i transportowych. - osoby wykonujące prace budowlane powinny posiadać przygotowanie zawodowe na poziomie robotnika wykwalifikowanego, wykonujący połączenia z rur PP powinny posiadać ukończony kurs dla montera potwierdzony zaświadczeniem kwalifikacyjnym Na podstawie niniejszej Informacja dotycząca bezpieczeństwa i ochrony zdrowia Kierownik Budowy powinien sporządzić Plan BIOZ zgodnie z Rozporządzeniem Ministra Infrastruktury Dziennik Ustaw Nr 120 z dnia r.. Należy przeprowadzić stanowiskowe szkolenie wszystkich pracowników biorących udział w procesie inwestycji wraz z określeniem tematyki występujących zagrożeń, postępowania w przypadku wystąpienia wypadku, przestrzegania przepisów ochrony środowiska i ppoż. Zabezpieczenie terenu budowy. Wykonawca organizuje plac budowy na swój koszt i sam go zabezpiecza. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego, ochrony przeciwpożarowej, bezpieczeństwa i higieny pracy oraz przepisy wydane przez władze centralne i lokalne, warunki wynikające Dokumentacji Projektowej lub w jakikolwiek sposób związane z prowadzonymi robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych. Strefy niebezpieczne. Za strefy ( obszary ) niebezpieczne uważa się miejsca zagrożone spadaniem przedmiotów lub materiałów albo możliwością wpadnięcia człowieka do zagłębienia. Strefa niebezpieczna nie może wynosić mniej niż 1/10 wysokości, z której mogą spadać materiały lub narzędzia, jednak nie mniej niż 6 m. W tej odległości powinny być ustawione bariery ochronne wyznaczające granice obszarów niebezpiecznych oraz tablice ostrzegawcze. Na placu budowy należy umieścić tablicę informacyjną budowy i tablice ostrzegawcze.

14 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/ Obsługa urządzeń. Obsługę urządzeń zmechanizowanych można powierzyć tylko pracownikom mającym odpowiednie uprawnienia. Maszyny i urządzenia podlegające dozorowi technicznemu powinny być zaopatrzone w odpowiednie dokumenty uprawniające do ich eksploatacji. Sprzęt zmechanizowany i urządzenia techniczne niepodlegające dozorowi powinny być objęte kontrolą wewnętrzną. Narzędzia ręczne o napędzie elektrycznym należy raz na 10 dni poddawać kontroli w zakresie sprawności technicznej i skuteczności zabezpieczeń przed porażeniem prądem. Sprzęt zmechanizowany powinien być zabezpieczony przed dostępem osób nienależących do obsługi. Na urządzeniach transportowych służących do przemieszczania ładunków należy umieścić napis określający dopuszczalna ładowność. INSTRUKTAŻ PRACOWNIKÓW. Stanowiskowe szkolenie wszystkich pracowników biorących udział w procesie inwestycji wraz z określeniem tematyki występujących zagrożeń, postępowania w przypadku wystąpienia wypadku, przestrzegania przepisów ochrony środowiska i ppoż. Przepisy związane: 1. Ustawa o bezpieczeństwie i higienie pracy. 2. Rozporządzenie MBiPMB z r. w sprawie BHP przy wykonywaniu robót budowlanomontażowych (Dz.U nr 13, poz. 43). 3. Rozporządzenie MPiOS i MZ z r. w sprawie bezpieczeństwa i higieny pracy pracowników zatrudnionych przy ręcznym dźwiganiu i przenoszeniu ciężarów (Dz.U nr 22, poz. 89). 4. Zarządzanie MGiE oraz GM i P. z r. w sprawie ogólnych zasad eksploatacji i instalacji elektrycznych (MP nr 25, poz. 174). 5. Wytyczne wykonywania robót budowlano- montażowych w okresie obniżonych temperatur. ITB. Warszawa 1988.WTWO robót budowlano- montażowych Tom I Część I Arkady Kodeks pracy.

15 POŻTRANS s.c Świnoujście ul. Chełmońskiego 2d/ UWAGI DLA INWESTORA I WYKONAWCY. Podczas prowadzenia robót budowlano montażowych należy przestrzegać zasady, by roboty były wykonywane zgodnie z projektem, obowiązującymi normami i przepisami. Wszystkie czynności między operacyjne i roboty zanikające powinny być kontrolowane. Wszystkie materiały, urządzenia, armatura użyte do budowy muszą mieć atesty PZH i dopuszczenia do stosowania w budownictwie wydane przez PZH, ITB Część II rysunkowa Rozmieszczenie opraw oświetlenia awaryjnego na dokumentacji technicznej posiada znamiona schematu. Właściwe zamontowanie elementów leży po stronie montera, zgodne z przepisami branżowymi. Umiejscowienie wg poniższych rysunków. o Rys.1 I kondygnacja nadziemna o Rys.2 II kondygnacja nadziemna o Rys.3 - III kondygnacja nadziemna o Rys.4 - IV kondygnacja nadziemna o Schemat układu wyłącznika ppoż. o Schemat przycisku wyzwalacza S31 o karta katalogowa ognioodpornego, bezhalogenowego przewodu o typu HDGs(żo) 2x1,5 prod. BITNER o karta katalogowa puszki instalacyjnej ppoż. typu PIP-1A o prądu POLON typu ROP-63 Wszelkie prawa zastrzeżone. Kopiowania, publikacja oraz wszelkie inne formy wykorzystania projektu bez zgody autora, będą naruszeniem przepisów wynikających z ustawy o prawie autorskim (Dz. U nr 24, poz.83) Wszelkie prawa zastrzeżone.
