TEMAT: REMONT POMIESZCZENIA DIAGNOSTYKI OBRAZOWEJ W BUDYNKU PRZYCHODNI PORTA MEDYK SP. Z O.O.

Wielkość: px
Rozpocząć pokaz od strony:

Download "TEMAT: REMONT POMIESZCZENIA DIAGNOSTYKI OBRAZOWEJ W BUDYNKU PRZYCHODNI PORTA MEDYK SP. Z O.O."

Transkrypt

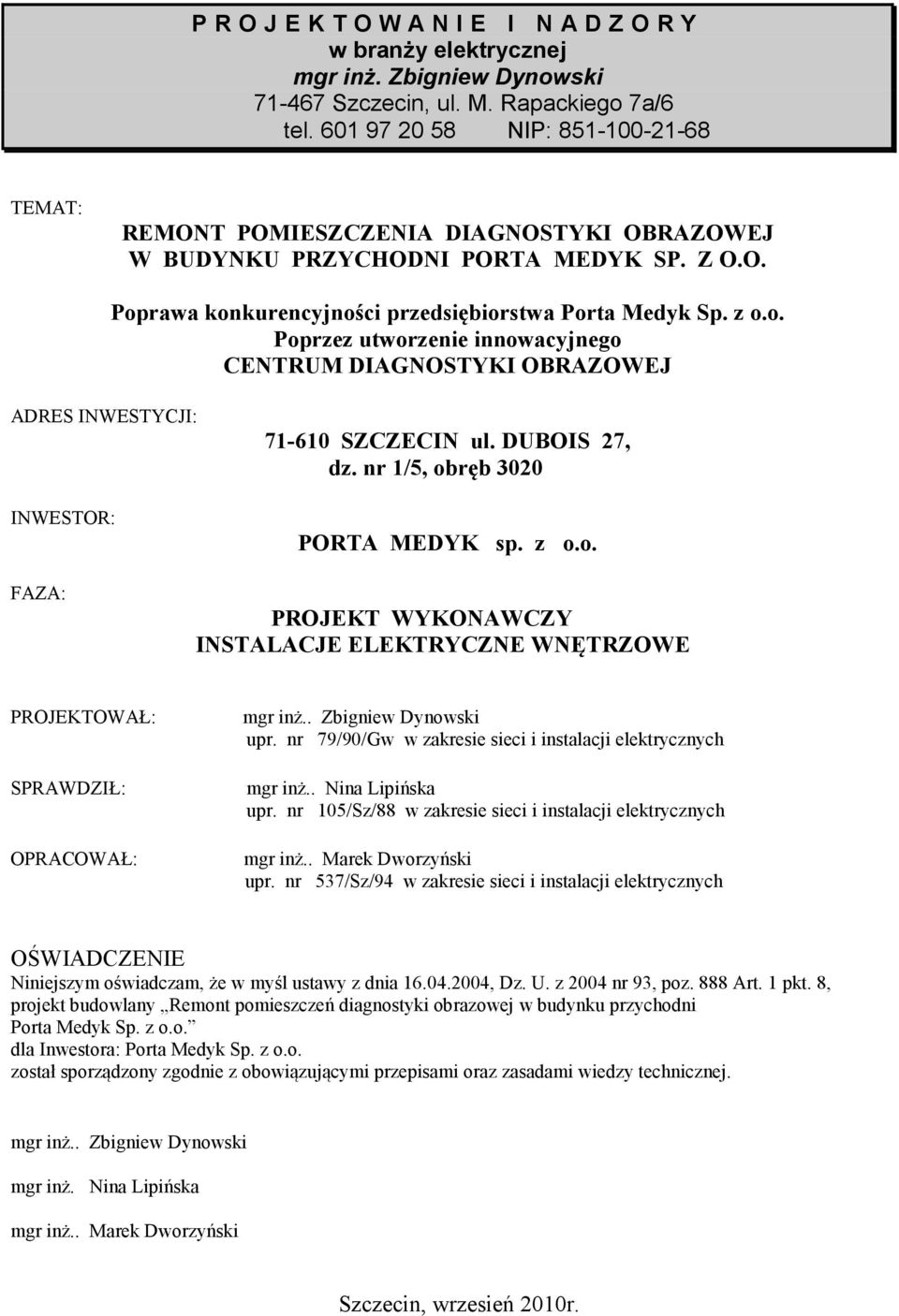

1 P R O J E K T O W A N I E I N A D Z O R Y w branży elektrycznej mgr inż. Zbigniew Dynowski Szczecin, ul. M. Rapackiego 7a/6 tel NIP: TEMAT: REMONT POMIESZCZENIA DIAGNOSTYKI OBRAZOWEJ W BUDYNKU PRZYCHODNI PORTA MEDYK SP. Z O.O. Poprawa konkurencyjności przedsiębiorstwa Porta Medyk Sp. z o.o. Poprzez utworzenie innowacyjnego CENTRUM DIAGNOSTYKI OBRAZOWEJ ADRES INWESTYCJI: INWESTOR: SZCZECIN ul. DUBOIS 27, dz. nr 1/5, obręb 3020 PORTA MEDYK sp. z o.o. FAZA: PROJEKT WYKONAWCZY INSTALACJE ELEKTRYCZNE WNĘTRZOWE PROJEKTOWAŁ: SPRAWDZIŁ: OPRACOWAŁ: mgr inż.. Zbigniew Dynowski upr. nr 79/90/Gw w zakresie sieci i instalacji elektrycznych mgr inż.. Nina Lipińska upr. nr 105/Sz/88 w zakresie sieci i instalacji elektrycznych mgr inż.. Marek Dworzyński upr. nr 537/Sz/94 w zakresie sieci i instalacji elektrycznych OŚWIADCZENIE Niniejszym oświadczam, że w myśl ustawy z dnia , Dz. U. z 2004 nr 93, poz. 888 Art. 1 pkt. 8, projekt budowlany Remont pomieszczeń diagnostyki obrazowej w budynku przychodni Porta Medyk Sp. z o.o. dla Inwestora: Porta Medyk Sp. z o.o. został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. mgr inż.. Zbigniew Dynowski mgr inż. Nina Lipińska mgr inż.. Marek Dworzyński Szczecin, wrzesień 2010r.

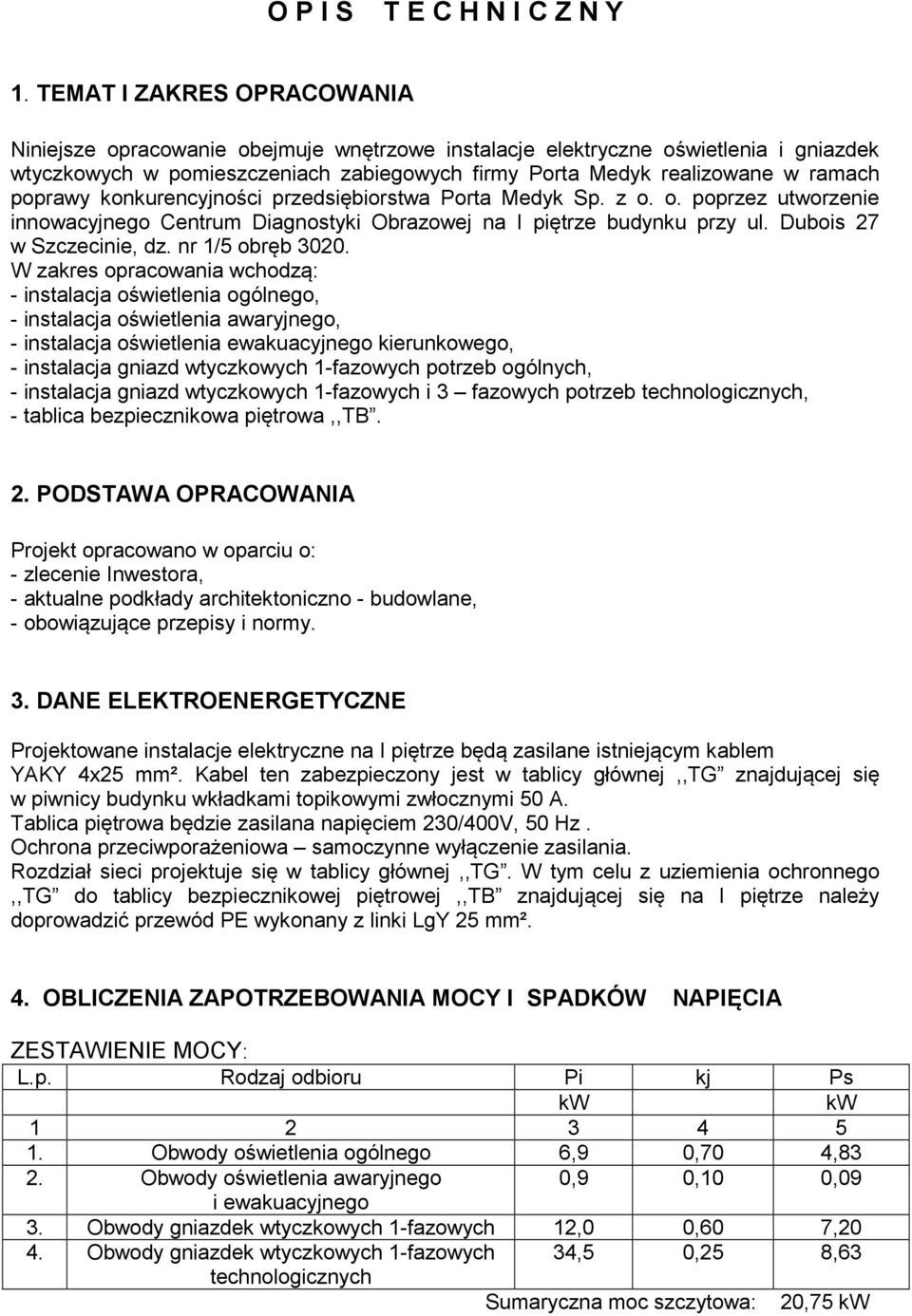

2 O P I S T E C H N I C Z N Y 1. TEMAT I ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje wnętrzowe instalacje elektryczne oświetlenia i gniazdek wtyczkowych w pomieszczeniach zabiegowych firmy Porta Medyk realizowane w ramach poprawy konkurencyjności przedsiębiorstwa Porta Medyk Sp. z o. o. poprzez utworzenie innowacyjnego Centrum Diagnostyki Obrazowej na I piętrze budynku przy ul. Dubois 27 w Szczecinie, dz. nr 1/5 obręb W zakres opracowania wchodzą: - instalacja oświetlenia ogólnego, - instalacja oświetlenia awaryjnego, - instalacja oświetlenia ewakuacyjnego kierunkowego, - instalacja gniazd wtyczkowych 1-fazowych potrzeb ogólnych, - instalacja gniazd wtyczkowych 1-fazowych i 3 fazowych potrzeb technologicznych, - tablica bezpiecznikowa piętrowa,,tb. 2. PODSTAWA OPRACOWANIA Projekt opracowano w oparciu o: - zlecenie Inwestora, - aktualne podkłady architektoniczno - budowlane, - obowiązujące przepisy i normy. 3. DANE ELEKTROENERGETYCZNE Projektowane instalacje elektryczne na I piętrze będą zasilane istniejącym kablem YAKY 4x25 mm². Kabel ten zabezpieczony jest w tablicy głównej,,tg znajdującej się w piwnicy budynku wkładkami topikowymi zwłocznymi 50 A. Tablica piętrowa będzie zasilana napięciem 230/400V, 50 Hz. Ochrona przeciwporażeniowa samoczynne wyłączenie zasilania. Rozdział sieci projektuje się w tablicy głównej,,tg. W tym celu z uziemienia ochronnego,,tg do tablicy bezpiecznikowej piętrowej,,tb znajdującej się na I piętrze należy doprowadzić przewód PE wykonany z linki LgY 25 mm². 4. OBLICZENIA ZAPOTRZEBOWANIA MOCY I SPADKÓW NAPIĘCIA ZESTAWIENIE MOCY: L.p. Rodzaj odbioru Pi kj Ps kw kw Obwody oświetlenia ogólnego 6,9 0,70 4,83 2. Obwody oświetlenia awaryjnego 0,9 0,10 0,09 i ewakuacyjnego 3. Obwody gniazdek wtyczkowych 1-fazowych 12,0 0,60 7,20 4. Obwody gniazdek wtyczkowych 1-fazowych 34,5 0,25 8,63 technologicznych Sumaryczna moc szczytowa: 20,75 kw

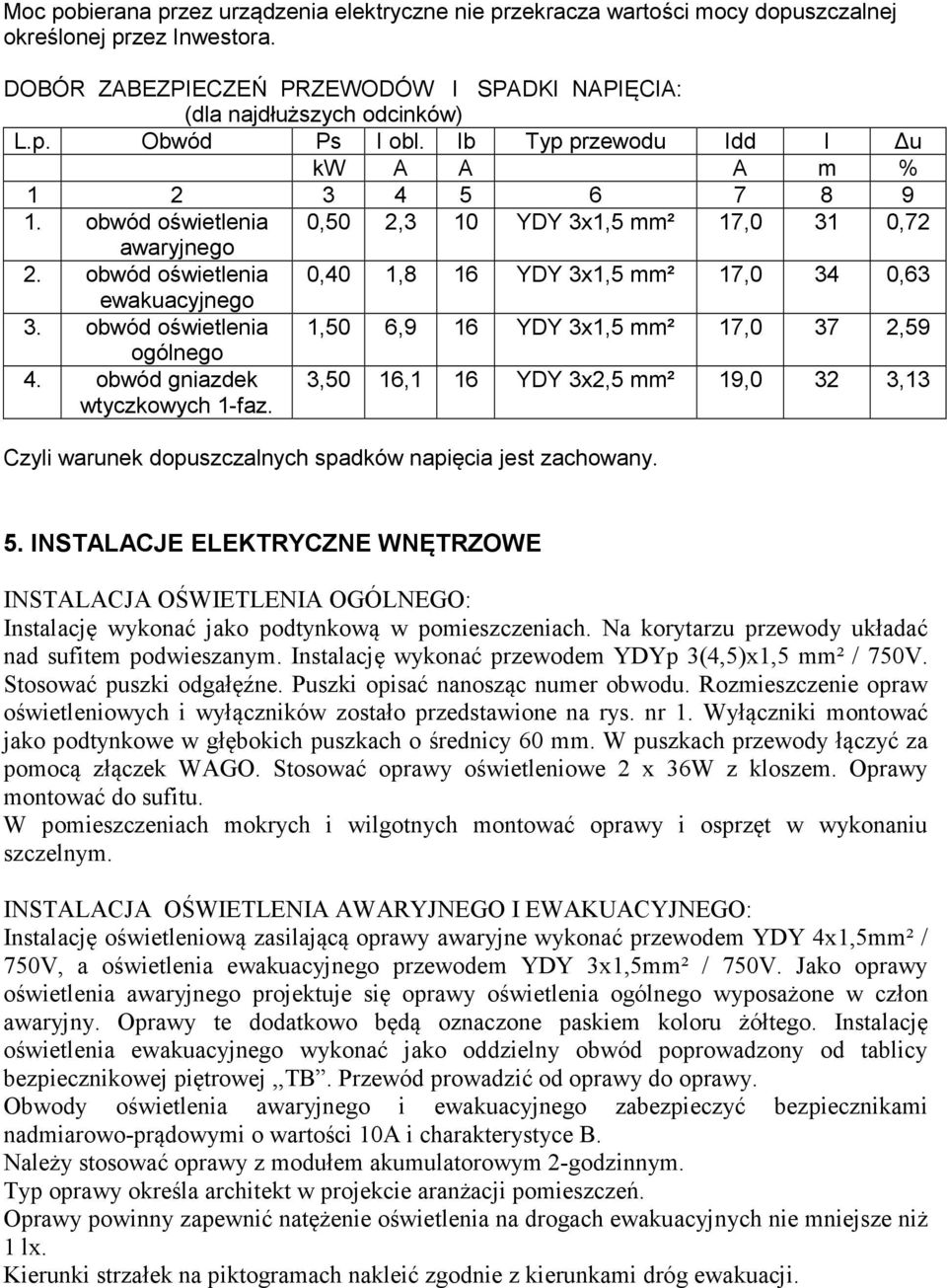

3 Moc pobierana przez urządzenia elektryczne nie przekracza wartości mocy dopuszczalnej określonej przez Inwestora. DOBÓR ZABEZPIECZEŃ PRZEWODÓW I SPADKI NAPIĘCIA: (dla najdłuższych odcinków) L.p. Obwód Ps I obl. Ib Typ przewodu Idd l u kw A A A m % obwód oświetlenia 0,50 2,3 10 YDY 3x1,5 mm² 17,0 31 0,72 awaryjnego 2. obwód oświetlenia 0,40 1,8 16 YDY 3x1,5 mm² 17,0 34 0,63 ewakuacyjnego 3. obwód oświetlenia 1,50 6,9 16 YDY 3x1,5 mm² 17,0 37 2,59 ogólnego 4. obwód gniazdek wtyczkowych 1-faz. 3,50 16,1 16 YDY 3x2,5 mm² 19,0 32 3,13 Czyli warunek dopuszczalnych spadków napięcia jest zachowany. 5. INSTALACJE ELEKTRYCZNE WNĘTRZOWE INSTALACJA OŚWIETLENIA OGÓLNEGO: Instalację wykonać jako podtynkową w pomieszczeniach. Na korytarzu przewody układać nad sufitem podwieszanym. Instalację wykonać przewodem YDYp 3(4,5)x1,5 mm² / 750V. Stosować puszki odgałęźne. Puszki opisać nanosząc numer obwodu. Rozmieszczenie opraw oświetleniowych i wyłączników zostało przedstawione na rys. nr 1. Wyłączniki montować jako podtynkowe w głębokich puszkach o średnicy 60 mm. W puszkach przewody łączyć za pomocą złączek WAGO. Stosować oprawy oświetleniowe 2 x 36W z kloszem. Oprawy montować do sufitu. W pomieszczeniach mokrych i wilgotnych montować oprawy i osprzęt w wykonaniu szczelnym. INSTALACJA OŚWIETLENIA AWARYJNEGO I EWAKUACYJNEGO: Instalację oświetleniową zasilającą oprawy awaryjne wykonać przewodem YDY 4x1,5mm² / 750V, a oświetlenia ewakuacyjnego przewodem YDY 3x1,5mm² / 750V. Jako oprawy oświetlenia awaryjnego projektuje się oprawy oświetlenia ogólnego wyposażone w człon awaryjny. Oprawy te dodatkowo będą oznaczone paskiem koloru żółtego. Instalację oświetlenia ewakuacyjnego wykonać jako oddzielny obwód poprowadzony od tablicy bezpiecznikowej piętrowej,,tb. Przewód prowadzić od oprawy do oprawy. Obwody oświetlenia awaryjnego i ewakuacyjnego zabezpieczyć bezpiecznikami nadmiarowo-prądowymi o wartości 10A i charakterystyce B. Należy stosować oprawy z modułem akumulatorowym 2-godzinnym. Typ oprawy określa architekt w projekcie aranżacji pomieszczeń. Oprawy powinny zapewnić natężenie oświetlenia na drogach ewakuacyjnych nie mniejsze niż 1 lx. Kierunki strzałek na piktogramach nakleić zgodnie z kierunkami dróg ewakuacji.

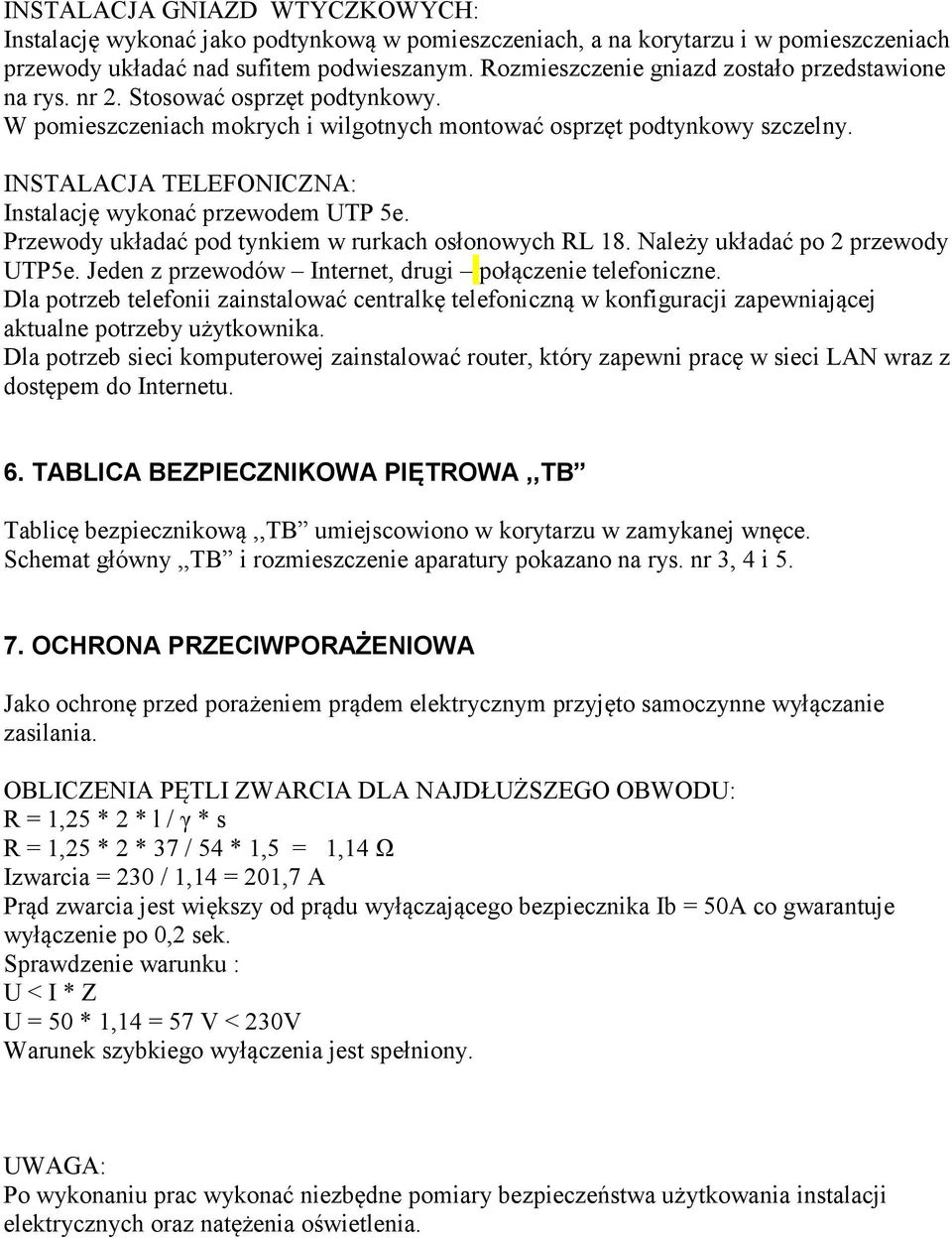

4 INSTALACJA GNIAZD WTYCZKOWYCH: Instalację wykonać jako podtynkową w pomieszczeniach, a na korytarzu i w pomieszczeniach przewody układać nad sufitem podwieszanym. Rozmieszczenie gniazd zostało przedstawione na rys. nr 2. Stosować osprzęt podtynkowy. W pomieszczeniach mokrych i wilgotnych montować osprzęt podtynkowy szczelny. INSTALACJA TELEFONICZNA: Instalację wykonać przewodem UTP 5e. Przewody układać pod tynkiem w rurkach osłonowych RL 18. Należy układać po 2 przewody UTP5e. Jeden z przewodów Internet, drugi połączenie telefoniczne. Dla potrzeb telefonii zainstalować centralkę telefoniczną w konfiguracji zapewniającej aktualne potrzeby użytkownika. Dla potrzeb sieci komputerowej zainstalować router, który zapewni pracę w sieci LAN wraz z dostępem do Internetu. 6. TABLICA BEZPIECZNIKOWA PIĘTROWA,,TB Tablicę bezpiecznikową,,tb umiejscowiono w korytarzu w zamykanej wnęce. Schemat główny,,tb i rozmieszczenie aparatury pokazano na rys. nr 3, 4 i OCHRONA PRZECIWPORAŻENIOWA Jako ochronę przed porażeniem prądem elektrycznym przyjęto samoczynne wyłączanie zasilania. OBLICZENIA PĘTLI ZWARCIA DLA NAJDŁUŻSZEGO OBWODU: R = 1,25 * 2 * l / γ * s R = 1,25 * 2 * 37 / 54 * 1,5 = 1,14 Ω Izwarcia = 230 / 1,14 = 201,7 A Prąd zwarcia jest większy od prądu wyłączającego bezpiecznika Ib = 50A co gwarantuje wyłączenie po 0,2 sek. Sprawdzenie warunku : U < I * Z U = 50 * 1,14 = 57 V < 230V Warunek szybkiego wyłączenia jest spełniony. UWAGA: Po wykonaniu prac wykonać niezbędne pomiary bezpieczeństwa użytkowania instalacji elektrycznych oraz natężenia oświetlenia.

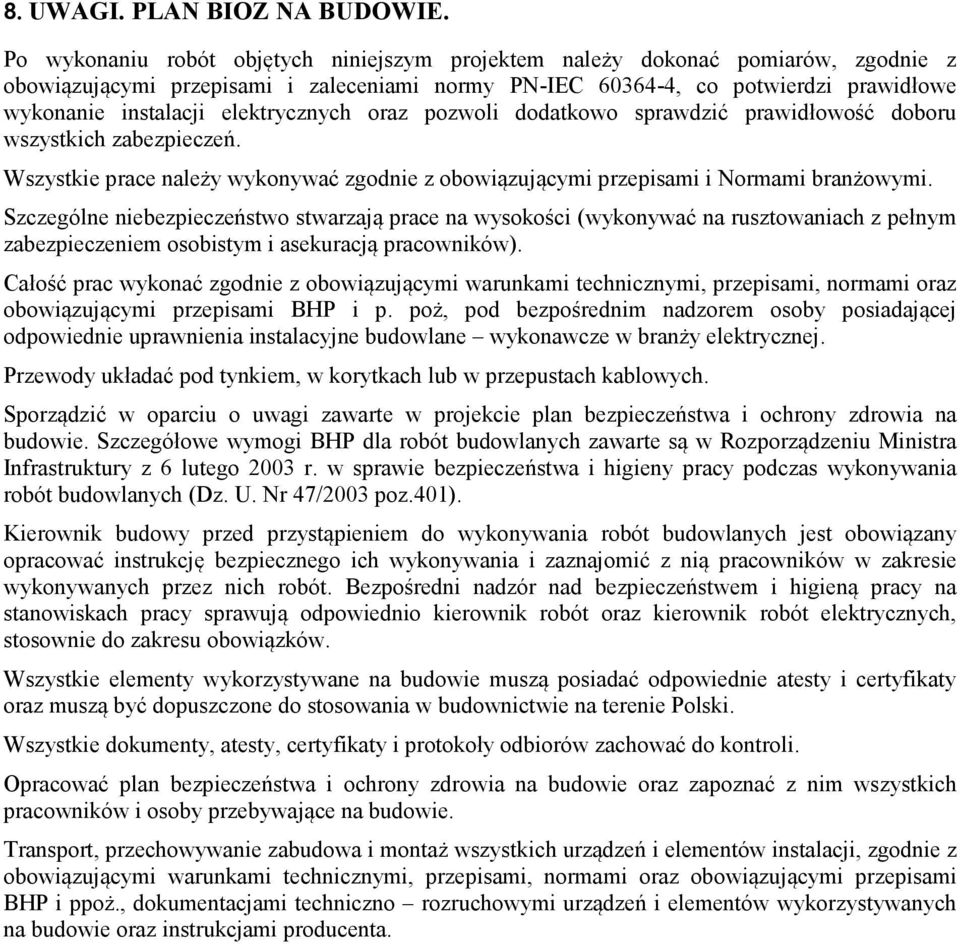

5 8. UWAGI. PLAN BIOZ NA BUDOWIE. Po wykonaniu robót objętych niniejszym projektem należy dokonać pomiarów, zgodnie z obowiązującymi przepisami i zaleceniami normy PN-IEC , co potwierdzi prawidłowe wykonanie instalacji elektrycznych oraz pozwoli dodatkowo sprawdzić prawidłowość doboru wszystkich zabezpieczeń. Wszystkie prace należy wykonywać zgodnie z obowiązującymi przepisami i Normami branżowymi. Szczególne niebezpieczeństwo stwarzają prace na wysokości (wykonywać na rusztowaniach z pełnym zabezpieczeniem osobistym i asekuracją pracowników). Całość prac wykonać zgodnie z obowiązującymi warunkami technicznymi, przepisami, normami oraz obowiązującymi przepisami BHP i p. poż, pod bezpośrednim nadzorem osoby posiadającej odpowiednie uprawnienia instalacyjne budowlane wykonawcze w branży elektrycznej. Przewody układać pod tynkiem, w korytkach lub w przepustach kablowych. Sporządzić w oparciu o uwagi zawarte w projekcie plan bezpieczeństwa i ochrony zdrowia na budowie. Szczegółowe wymogi BHP dla robót budowlanych zawarte są w Rozporządzeniu Ministra Infrastruktury z 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47/2003 poz.401). Kierownik budowy przed przystąpieniem do wykonywania robót budowlanych jest obowiązany opracować instrukcję bezpiecznego ich wykonywania i zaznajomić z nią pracowników w zakresie wykonywanych przez nich robót. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik robót oraz kierownik robót elektrycznych, stosownie do zakresu obowiązków. Wszystkie elementy wykorzystywane na budowie muszą posiadać odpowiednie atesty i certyfikaty oraz muszą być dopuszczone do stosowania w budownictwie na terenie Polski. Wszystkie dokumenty, atesty, certyfikaty i protokoły odbiorów zachować do kontroli. Opracować plan bezpieczeństwa i ochrony zdrowia na budowie oraz zapoznać z nim wszystkich pracowników i osoby przebywające na budowie. Transport, przechowywanie zabudowa i montaż wszystkich urządzeń i elementów instalacji, zgodnie z obowiązującymi warunkami technicznymi, przepisami, normami oraz obowiązującymi przepisami BHP i ppoż., dokumentacjami techniczno rozruchowymi urządzeń i elementów wykorzystywanych na budowie oraz instrukcjami producenta.

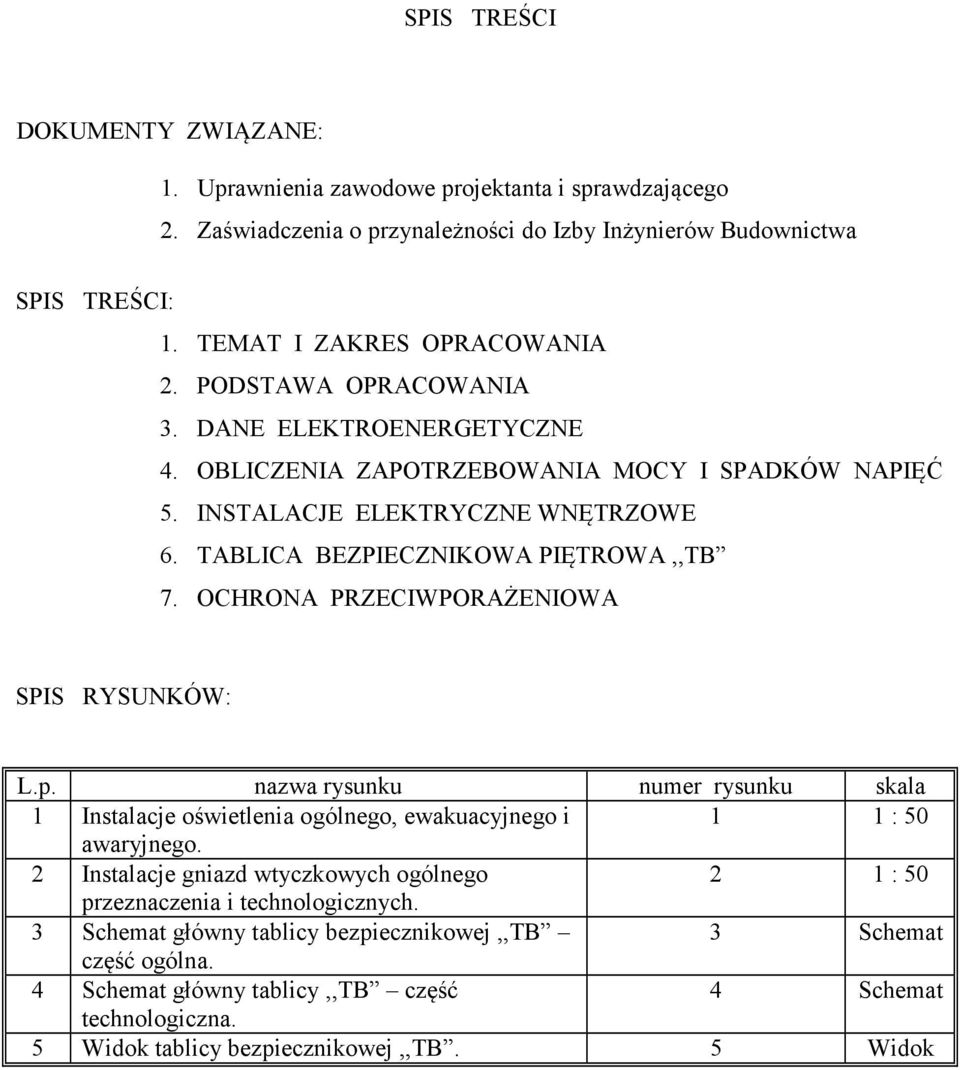

6 SPIS TREŚCI DOKUMENTY ZWIĄZANE: 1. Uprawnienia zawodowe projektanta i sprawdzającego 2. Zaświadczenia o przynależności do Izby Inżynierów Budownictwa SPIS TREŚCI: 1. TEMAT I ZAKRES OPRACOWANIA 2. PODSTAWA OPRACOWANIA 3. DANE ELEKTROENERGETYCZNE 4. OBLICZENIA ZAPOTRZEBOWANIA MOCY I SPADKÓW NAPIĘĆ 5. INSTALACJE ELEKTRYCZNE WNĘTRZOWE 6. TABLICA BEZPIECZNIKOWA PIĘTROWA,,TB 7. OCHRONA PRZECIWPORAŻENIOWA SPIS RYSUNKÓW: L.p. nazwa rysunku numer rysunku skala 1 Instalacje oświetlenia ogólnego, ewakuacyjnego i 1 1 : 50 awaryjnego. 2 Instalacje gniazd wtyczkowych ogólnego 2 1 : 50 przeznaczenia i technologicznych. 3 Schemat główny tablicy bezpiecznikowej,,tb 3 Schemat część ogólna. 4 Schemat główny tablicy,,tb część 4 Schemat technologiczna. 5 Widok tablicy bezpiecznikowej,,tb. 5 Widok
