1 OPIS TECHNICZNY DO PROJEKTU MAKRONIWELCJI POD BUDOWĘ DRÓG DOJAZDOWYCH, PARKINGU, CHODNIKÓW I UKSZTAŁTOWANIE TERENU PRZY BUDYNKACH MIESZKALNYCH WIELORODZINNYCH Z USŁUGAMI ZDROWIA dz. bud. nr 1076, 731/14, 731/17, 829/3, 829/7, 391/23, 391/25 ZIELONA GÓRA, UL. OSIEDLE ŚLĄSKIE 1. Dane ogólne Inwestor Komunalne Towarzystwo Budownictwa Społecznego Sp. z o.o. ul. Westerplatte 11, Zielona Góra Podstawa opracowania p Zlecenie Inwestora i umowa o prace projektowe p Uzgodnienia z Inwestorem p Mapa sytuacyjno wysokościowa do celów projektowych 1:500 p Wytyczne i uzgodnienia międzybranżowe p Dokumentacja geotechniczna p Wizje lokalne i pomiary w terenie p Dziennik Ustaw nr 43 z dnia 2 marca 1999 Przedmiot i zakres opracowania Niniejsze opracowanie stanowi projekt makroniwelacji pod późniejszą budowę dróg, parkingów, chodników oraz ukształtowanie terenu na nowo projektowanym osiedlu domów wielorodzinnych w Zielonej Górze na ul. Osiedle Śląskie na działkach nr 1076, 731/14, 731/17, 829/3, 829/7, 391/23, 391/25. Lokalizacja Działki będące przedmiotem opracowania oznaczone są nr 1076, 731/14, 731/17, 829/3, 829/7, 391/23, 391/25 i zlokalizowane są w Zielonej Górze przy ul. Osiedle Śląskie. Od strony południowo zachodniej działki graniczą z ul. Os. Śląskie, ze stron północnej, południowej oraz wschodniej do działki inwestora przylegają tereny zielone w postaci lasów lub nieużytków.

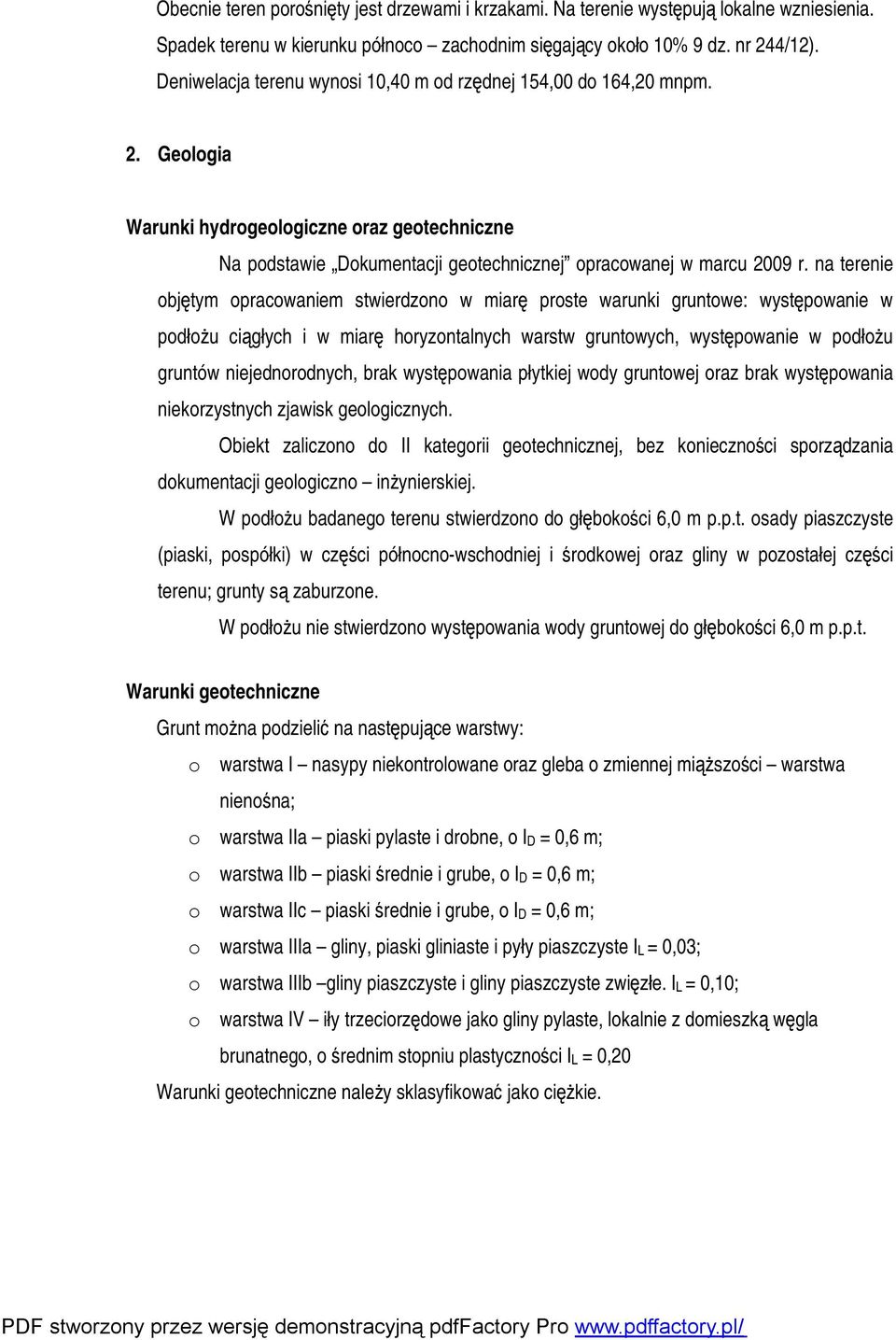

2 Obecnie teren porośnięty jest drzewami i krzakami. Na terenie występują lokalne wzniesienia. Spadek terenu w kierunku północo zachodnim sięgający około 10% 9 dz. nr 244/12). Deniwelacja terenu wynosi 10,40 m od rzędnej 154,00 do 164,20 mnpm. 2. Geologia Warunki hydrogeologiczne oraz geotechniczne Na podstawie Dokumentacji geotechnicznej opracowanej w marcu 2009 r. na terenie objętym opracowaniem stwierdzono w miarę proste warunki gruntowe: występowanie w podłożu ciągłych i w miarę horyzontalnych warstw gruntowych, występowanie w podłożu gruntów niejednorodnych, brak występowania płytkiej wody gruntowej oraz brak występowania niekorzystnych zjawisk geologicznych. Obiekt zaliczono do II kategorii geotechnicznej, bez konieczności sporządzania dokumentacji geologiczno inżynierskiej. W podłożu badanego terenu stwierdzono do głębokości 6,0 m p.p.t. osady piaszczyste (piaski, pospółki) w części północno-wschodniej i środkowej oraz gliny w pozostałej części terenu; grunty są zaburzone. W podłożu nie stwierdzono występowania wody gruntowej do głębokości 6,0 m p.p.t. Warunki geotechniczne Grunt można podzielić na następujące warstwy: o warstwa I nasypy niekontrolowane oraz gleba o zmiennej miąższości warstwa nienośna; o warstwa IIa piaski pylaste i drobne, o ID = 0,6 m; o warstwa IIb piaski średnie i grube, o ID = 0,6 m; o warstwa IIc piaski średnie i grube, o ID = 0,6 m; o warstwa IIIa gliny, piaski gliniaste i pyły piaszczyste IL = 0,03; o warstwa IIIb gliny piaszczyste i gliny piaszczyste zwięzłe. IL = 0,10; o warstwa IV iły trzeciorzędowe jako gliny pylaste, lokalnie z domieszką węgla brunatnego, o średnim stopniu plastyczności IL = 0,20 Warunki geotechniczne należy sklasyfikować jako ciężkie.

3 3. Projektowane makroniwelacja terenu W związku z rozległym terenem przeznaczonym pod makroniwelacje niemożliwe jest założenie jednolitej rzędnej dla całości. Dodatkowym utrudnieniem są olbrzymie deniwelacje terenowe mające znaczący wpływ na zasięg wykopu/nasypu. Na całości założono trzy główne tarasy w kierunku z zachodu na wschód oddzielone skarpami przebiegającymi z południa na północ. 4. Roboty ziemne p Zapewniona zostanie ochrona gleby poprzez przeniesienie warstwy humusowej w postaci humusu z glebą na odkład, a następnie w etapie wykonywania docelowego ukształtowania terenu zostanie ona wykorzystana na zagospodarowanie terenów zielonych. p Przyjęto rozwiązania projektowe tak aby zminimalizować ilość wykopów i nasypów przeznaczonych do wywozu lub przywozu z zewnątrz. p Uzyskano decyzję zezwalającą na usunięcie drzew i krzaków kolidujących z planowanym przedsięwzięciem. Kolejność robót oraz zalecenia wykonawcze p Do makroniwelacji terenu przystąpić do wykonywania wycinki drzew i krzaków oraz wykarczowania pni i oczyszczenia terenu. p W pierwszej kolejności makroniwelacji z całego terenu objętego opracowaniem należy usunąć zalegająca warstwę nasypy niebudowlanego w ilości ,73 m 3. Miąższość nasypu jest zmienna od 0,3 do 1,0 m. Część nasypów niebudowlanych zostanie wykorzystana przy docelowym ukształtowaniu do budowy nasypów na placach zabaw ( ok. 2370,34 m 3 ). Projektant zdecydował o możliwości wykorzystania tego gruntu tam gdyż nie będzie on przenosił żadnych obciążeń. Zakres występowania gruntów niebudowlanych pokazano na planszy nr 2. p Następnie należy ściągnąć warstwy organiczne w postaci humusu z glebą z części wschodniej ( 708,99 m 3 ). Humus zostanie wykorzystany przy docelowym zagospodarowaniu terenu na humusowanie terenów zielonych. Humus należy założyć we wschodniej części działki w miejscu budowy placu zabaw. W trakcie prac może okazać się konieczne ściągniecie większej ilości gruntu niż ta przewidziana przez projektanta. Decyzję o tym podejmie inspektor nadzoru po konsultacji z geologiem. Zakres występowania humusu pokazano na planszy nr 2.

4 p Kolejny etap robót ziemnych to roboty zasadnicze polegające na wykonaniu nasypów oraz wykopów. Na planszy nr 1 zaznaczono zakres wykonywania nasypów oraz wykopów. Założono całkowitą przydatność gruntu z wykopu na nasyp do przemieszczenia w nasyp. Dodatkowo w trakcie robót zaleca się konsultacje z geologiem w celu potwierdzenia słuszności założeń projektowych. Nasypy wykonywać warstwami o grubościach nie przekraczających 30 cm przy użyciu spycharek, a zagęszczenie nasypów przy pomocy walców wibracyjnych ciężkich ( o masie większej niż 12,5t). p Każdorazowo po nasypaniu i zagęszczeniu warstwy o grubości 1,0 m zbadać nośność za pomocą płyty VSS w co najmniej 3 punktach. p Materiał wbudowywany w nasyp w częściach pod drogami nie może zawierać frakcji organicznych!!!. p Ze względu na odpowiedzialny charakter robót ziemnych powinien być dla nich ustanowiony nadzór inwestycyjny wrz z nadzorem geotechnicznym. Należy bezwzględnie przestrzegać wymagań norm PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania. p Bilans mas ziemnych: o Nasypy zasadnicze 15747,86 m 3 o Wykopy zasadnicze 15288,61 m 3 o Wykopy nasypów niebudowlanych 14249,73 m 3 o Wykopy nasypów niebudowlanych do ponownego wbudowania 2370,34 m 3 o Wykopy humusu z glebą oraz składowanie 708,99 m 3 o Wywóz nadmiaru nasypów niebudowlanych 11879,39 m 3 o Dowóz brakującego gruntu na nasypy 459,25 m 3 Całość gruntu z wykopu wbudować w nasyp.

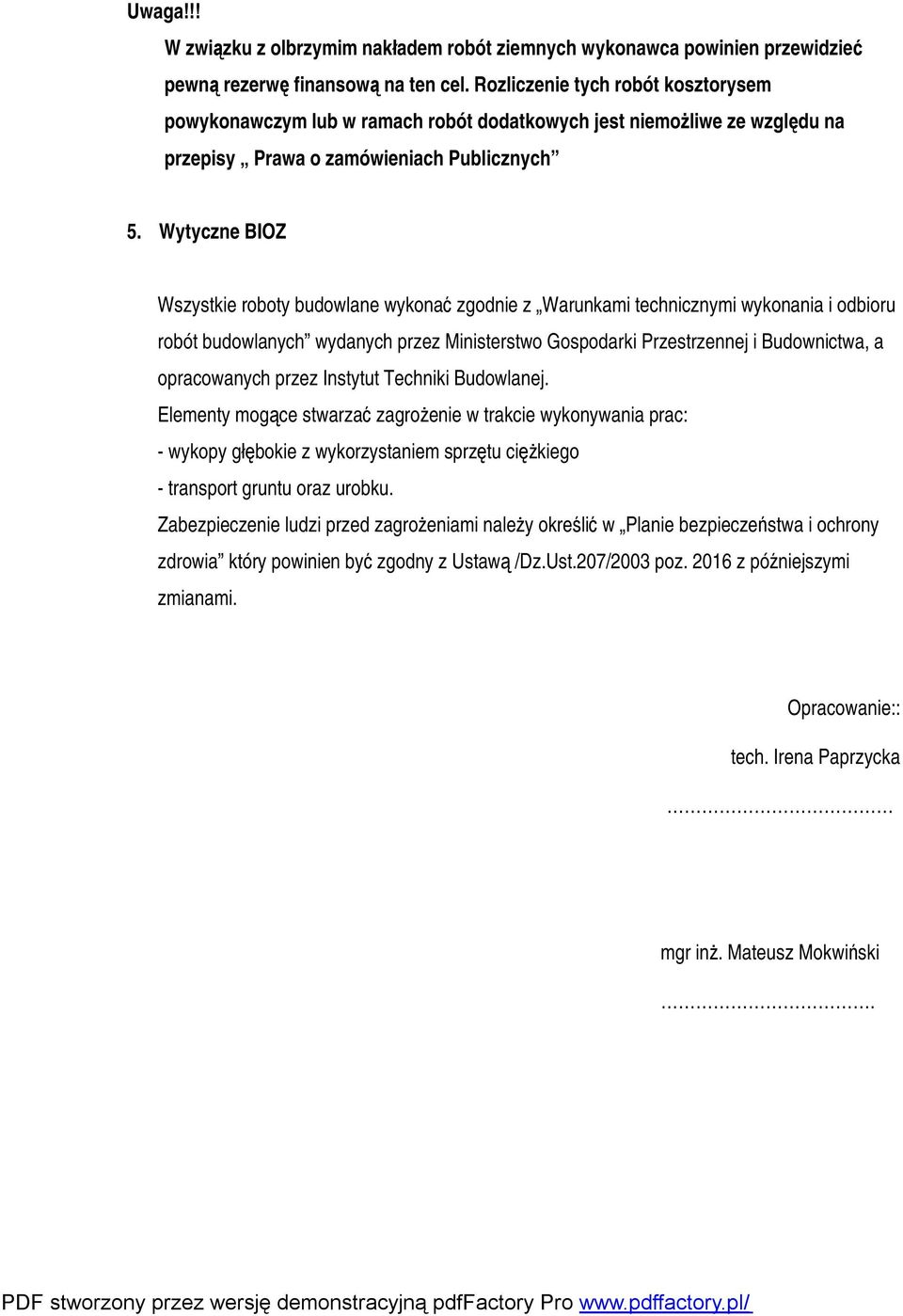

5 Uwaga!!! W związku z olbrzymim nakładem robót ziemnych wykonawca powinien przewidzieć pewną rezerwę finansową na ten cel. Rozliczenie tych robót kosztorysem powykonawczym lub w ramach robót dodatkowych jest niemożliwe ze względu na przepisy Prawa o zamówieniach Publicznych 5. Wytyczne BIOZ Wszystkie roboty budowlane wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanych wydanych przez Ministerstwo Gospodarki Przestrzennej i Budownictwa, a opracowanych przez Instytut Techniki Budowlanej. Elementy mogące stwarzać zagrożenie w trakcie wykonywania prac: - wykopy głębokie z wykorzystaniem sprzętu ciężkiego - transport gruntu oraz urobku. Zabezpieczenie ludzi przed zagrożeniami należy określić w Planie bezpieczeństwa i ochrony zdrowia który powinien być zgodny z Ustawą /Dz.Ust.207/2003 poz z późniejszymi zmianami. Opracowanie:: tech. Irena Paprzycka mgr inż. Mateusz Mokwiński.
