P R O J E K T ELEKTRYCZNY

Transkrypt

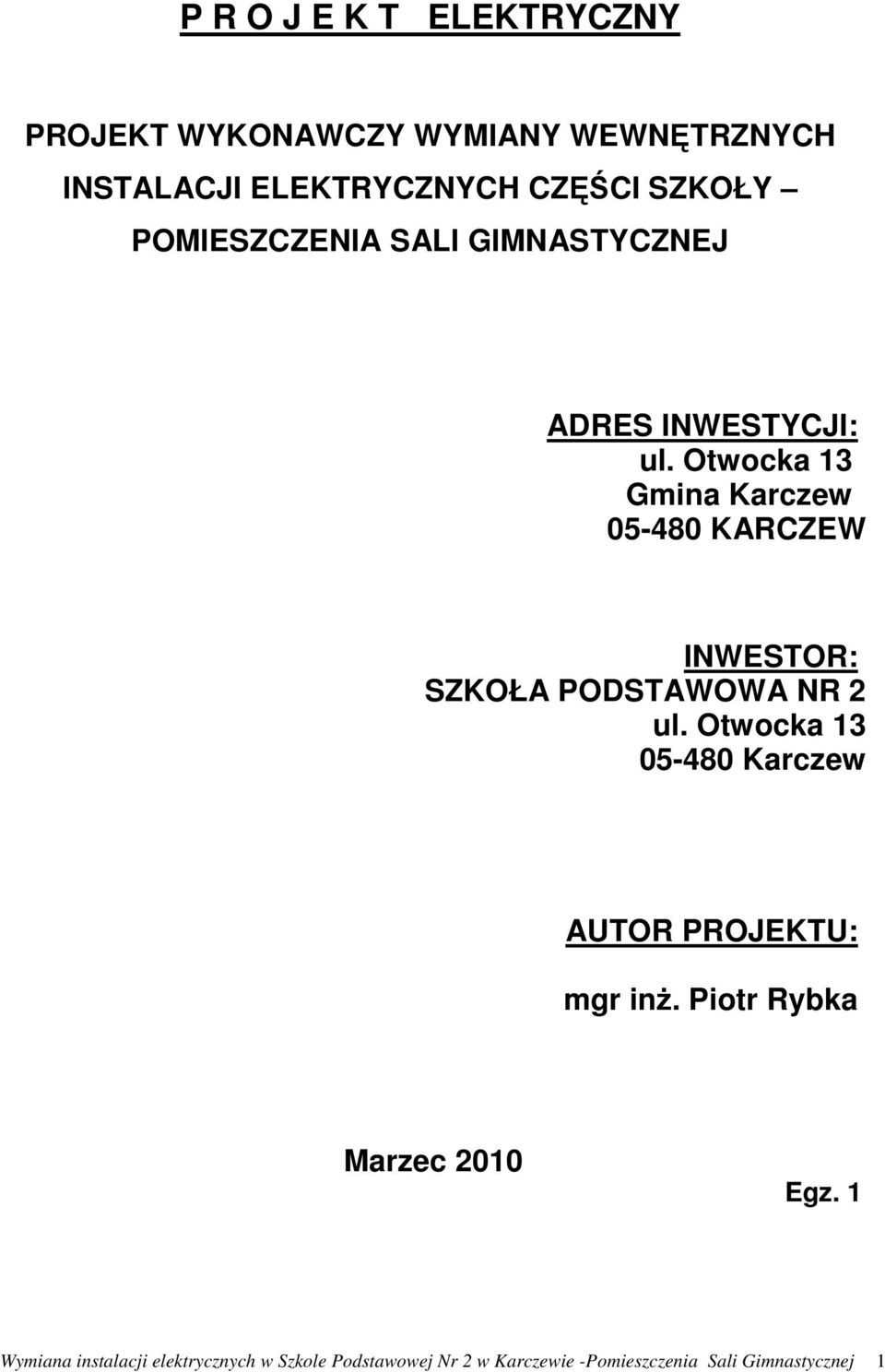

1 P R O J E K T ELEKTRYCZNY PROJEKT WYKONAWCZY WYMIANY WEWNĘTRZNYCH INSTALACJI ELEKTRYCZNYCH CZĘŚCI SZKOŁY POMIESZCZENIA SALI GIMNASTYCZNEJ ADRES INWESTYCJI: ul. Otwocka 13 Gmina Karczew 05- KARCZEW INWESTOR: SZKOŁA PODSTAWOWA NR 2 ul. Otwocka Karczew AUTOR PROJEKTU: mgr inŝ. Piotr Rybka Marzec 2010 Egz. 1 1

2 ZAWARTOŚĆ OPRACOWANIA: 1. Oświadczenie projektanta 2. Opis techniczny 3. Obliczenia 4. Komputerowy skrócony projekt doboru ilości opraw oswietleniowych 5. Zestawienie materiałów 6. Rysunki E1 Instalacja elektryczna gniazd i wlz E2 Instalacja oświetlenia E3 Tablica rozdzielcza T-2 2

3 Otwock OŚWIADCZENIE Oświadczam, Ŝe Projekt wykonawczy wymiany wewnętrznych instalacji elektrycznych części szkoły zlokalizowanej w Karczewie przy ul. Otwockiej 13 wykonany został zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. 3

4 2. OPIS TECHNICZNY 2.1 Podstawa opracowania: Zlecenie Inwestora, Inwentaryzacja istniejącego zasilania elektrycznego szkoły Projekt architektoniczno budowlany szkoły Uzgodnienia branŝowe Dane katalogowe Obowiązujące normy i przepisy 2.2 Zakres opracowania - tablica rozdzielcza - Instalacje zasilania gniazd wtynkowych i oświetlenia w pomieszczeniach sali gimnastycznej - Obliczenia techniczne - Zestawienie materiałów 2.3 Tablica rozdzielcza Dla projektowanego zakresu robót w ramach wymiany instalacji elektrycznych y przewidziano wymianę jednej tablicy rozdzielczej T-2. Tablica T-2 umieszczona będzie w korytarzu na parterze w miejscu istniejącej tablicy przeznaczonej do demontaŝu. Zaprojektowano rozdzielnie typową wnękową RWN 1x12 z metalowymi drzwiami i z zamkiem na kluczyk W obwodach tablicy zaprojektowano wyłączniki nadprądowe typ S 191 Tablica T-2 zasilana będzie z istniejącej tablicy głównej szkoły. 2.4 Instalacja gniazd wtynkowych Wszystkie obwody gniazd wtynkowych zaprojektowano przewodem YDYp 3x2,5mm 2. Gniazda umieszczać na wysokości 1,8m od podłogi. Szczegóły uwidoczniono i opisano na rys. 1 4

5 2.5 Instalacja oświetlenia Wszystkie przewody oświetlenia wewnętrznego zaprojektowano przewodami YDYp 3x1,5 mm 2 układanymi pod tynkiem z osprzętem zwykłym p/t. Stosować przewody z napięciem probierczym 750V. W łącznikach zaprojektowano oprawy świetlówkowe typu ARGUS OWF-2x36W. W Sali gimnastycznej zaprojektowano oprawy świetlówkowe typu THB375 3xTL-D 58W. Oprawy odporne na uderzenia piłką opracowane z myślą o oświetleniu hal sportowych. Wszystkie oprawy wyszczególnione na rys. 2. Zapalanie oświetlenia miejscowe. Łączniki oświetlenia instalować na wys. 1,3m od podłogi. Zgodnie z PN-84/E Oświetlenie wnętrz światłem elektrycznym przyjęto następujące średnie wielkości natęŝenia oświetlenia: - korytarze, sale gimnastyczne, pomieszczenia pomocnicze i sanitarne Eśr=200Lx. Ilość opraw dobrano na podstawie obliczeń programem DIALux Light Instalacja radiowęzła Istniejącą instalację radiowęzła w Sali gimnastycznej ułoŝyć pod tynkiem po istniejącej trasie. 2.7 Uwagi końcowe Całość robót wykonać zgodnie z niniejszym projektem, obowiązującymi przepisami oraz warunkami odbioru robót elektrycznych. Zaprojektowane urządzenia mogą być wymienione na urządzenia o podobnych parametrach technicznych, elektrycznych i oświetleniowych. Po wykonaniu robót naleŝy wykonać pomiary elektryczne stanu izolacji kabli i przewodów, skuteczności zerowania oraz dokonać sprawdzenia działania wyłączników nadprądowych. W TRAKCIE ROBÓT PRZESTRZEGAĆ PRZEPISÓW BHP DLA ROBÓT ELEKTROMONTAśOWYCH. 5

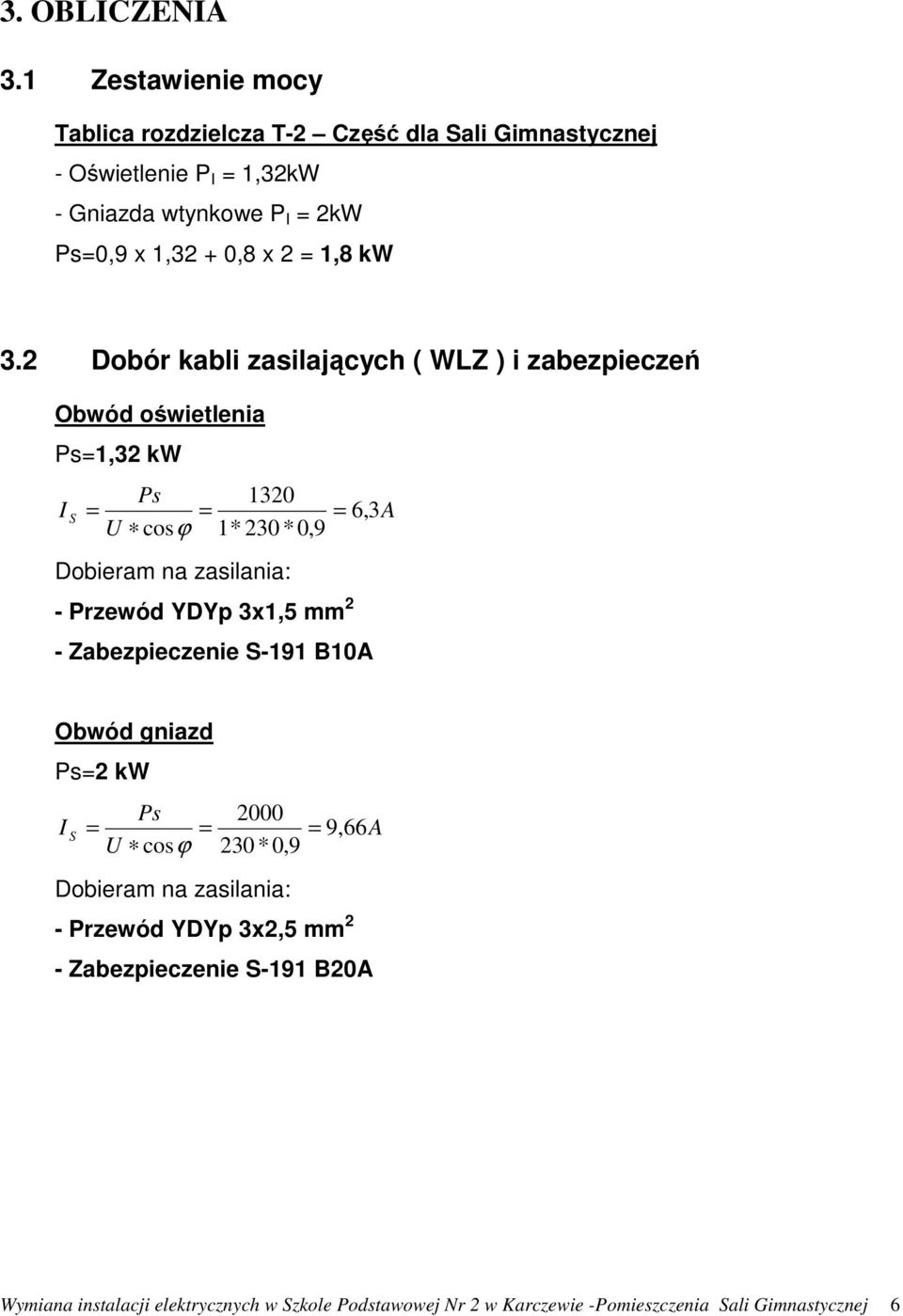

6 3. OBLICZENIA 3.1 Zestawienie mocy Tablica rozdzielcza T-2 Część dla Sali Gimnastycznej - Oświetlenie P I = 1,32kW - Gniazda wtynkowe P I = 2kW Ps=0,9 x 1,32 + 0,8 x 2 = 1,8 kw 3.2 Dobór kabli zasilających ( WLZ ) i zabezpieczeń Obwód oświetlenia Ps=1,32 kw Ps 1320 I S = = = 6, 3A U cosϕ 1* 230 *0,9 Dobieram na zasilania: - Przewód YDYp 3x1,5 mm 2 - Zabezpieczenie S-191 B10A Obwód gniazd Ps=2 kw Ps 2000 I S = = = 9, 66A U cosϕ 230*0,9 Dobieram na zasilania: - Przewód YDYp 3x2,5 mm 2 - Zabezpieczenie S-191 B20A 6

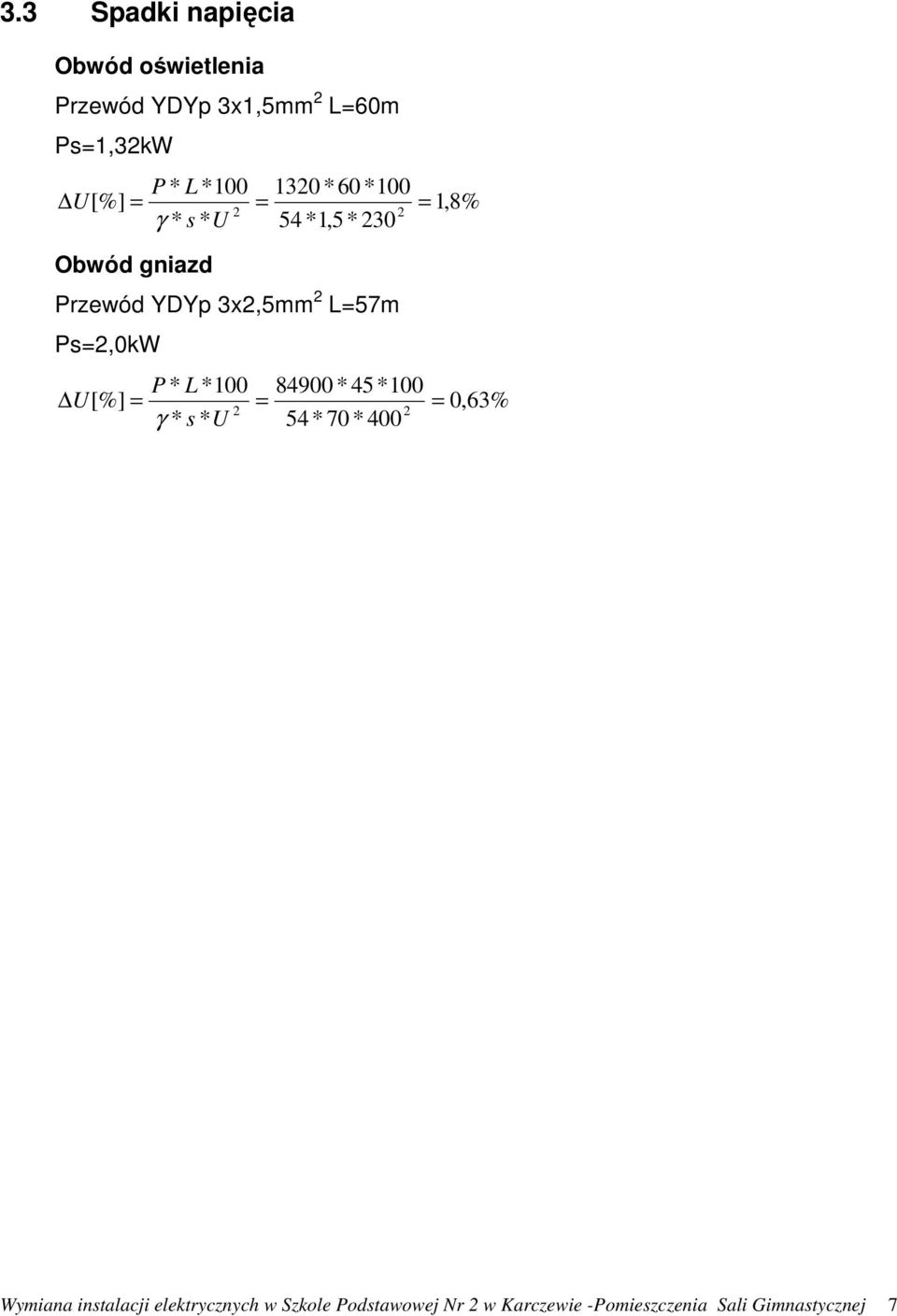

7 3.3 Spadki napięcia Obwód oświetlenia Przewód YDYp 3x1,5mm 2 L=60m Ps=1,32kW P * L * *60 *100 U[%] = = 2 γ * s * U 54 *1,5* = Obwód gniazd Przewód YDYp 3x2,5mm 2 L=57m Ps=2,0kW P * L * * 45*100 U[%] = = 2 γ * s * U 54*70* 2 = 1,8% 0,63% 7

8 4. KOMPUTEROWY SKRÓCONY PROJEKT DOBORU ILOŚCI OPRAW OŚWIETLENIOWYCH 8

9 SZKOŁA PODSTAWOWA NR 2 W KARCZEWIE Edytor Telefon faks SALA GIMNASTYCZNA / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: m m Wartości Lux, Skala 1:115 Powierzchnia r [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: Wykaz opraw m 64 x 64 Punkty m UGR Wzdłuż- W poprzek do osi oświetlenia Lewa ściana Dolna ściana (CIE, SHR = 0.25.) Nr. Ilość Etykieta (Czynnik korekcyjny) F [lm] P [W] 1 6 Philips TBH375 3xTL-D 58W (1.000) W sumie: Specyfikacja mocy przyłączeniowej: 7.56 W/m² = 1.88 W/m²/100 lx (Powierzchnia podstawowa: m²) DIALux 4.6 by DIAL GmbH Strona 1

10 SZKOŁA PODSTAWOWA NR 2 W KARCZEWIE Edytor Telefon faks ŁĄCZNIK 1 / Podsumowanie 2.50 m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: m Wartości Lux, Skala 1:43 Powierzchnia r [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 64 x 32 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) F [lm] P [W] 1 2 ELGO EB-WO ARGUS / OWF-236 (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 5.20 W/m²/100 lx (Powierzchnia podstawowa: m²) DIALux 4.6 by DIAL GmbH Strona 1

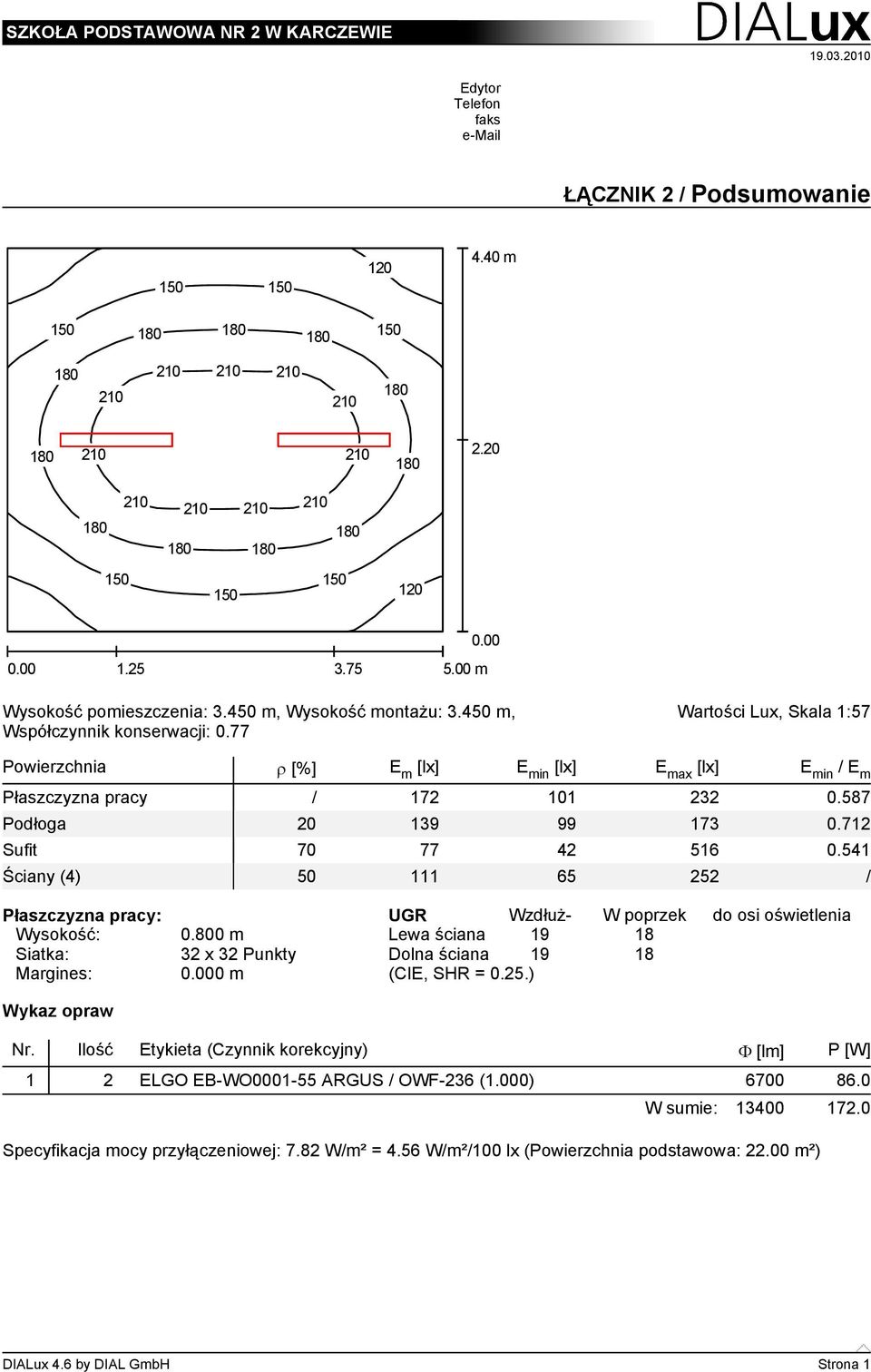

11 SZKOŁA PODSTAWOWA NR 2 W KARCZEWIE Edytor Telefon faks ŁĄCZNIK 2 / Podsumowanie m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:57 Powierzchnia r [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: Wykaz opraw m 32 x 32 Punkty m UGR Wzdłuż- W poprzek do osi oświetlenia Lewa ściana Dolna ściana (CIE, SHR = 0.25.) Nr. Ilość Etykieta (Czynnik korekcyjny) F [lm] P [W] 1 2 ELGO EB-WO ARGUS / OWF-236 (1.000) W sumie: Specyfikacja mocy przyłączeniowej: 7.82 W/m² = 4.56 W/m²/100 lx (Powierzchnia podstawowa: m²) DIALux 4.6 by DIAL GmbH Strona 1

12 5. ZESTAWIENIE MATERIAÓW Lp Nazwa Jednostka Ilość 1 Rozdzielnica typu RWN 1x12 z drzwiami metalowymi i zamkiem na kluczyk kpl 1 2 Wyłącznik nadprądowy S 191 B25A Wymiana istniejących bezpieczników szt 3 3 Wyłącznik nadprądowy S 191 B20A szt 1 4. Wyłącznik nadprądowy S 191 B10A szt 1 5. Gniazda 16A+N+PE podwójne szt 3 6. Oprawa OWF-2x36W szt 4 7. Oprawa THB375 3xTL-D58W szt 6 8. Świetlówki 36W szt 8 9. Świetlówki 58W szt Wyłącznik1-biegunowy p/t szt Wyłącznik2-biegunowy p/t szt Puszki bakelitowa p/t szt Przewody płaskie YDYp 3x2,5 m Przewody płaskie YDYp 3x1,5 m

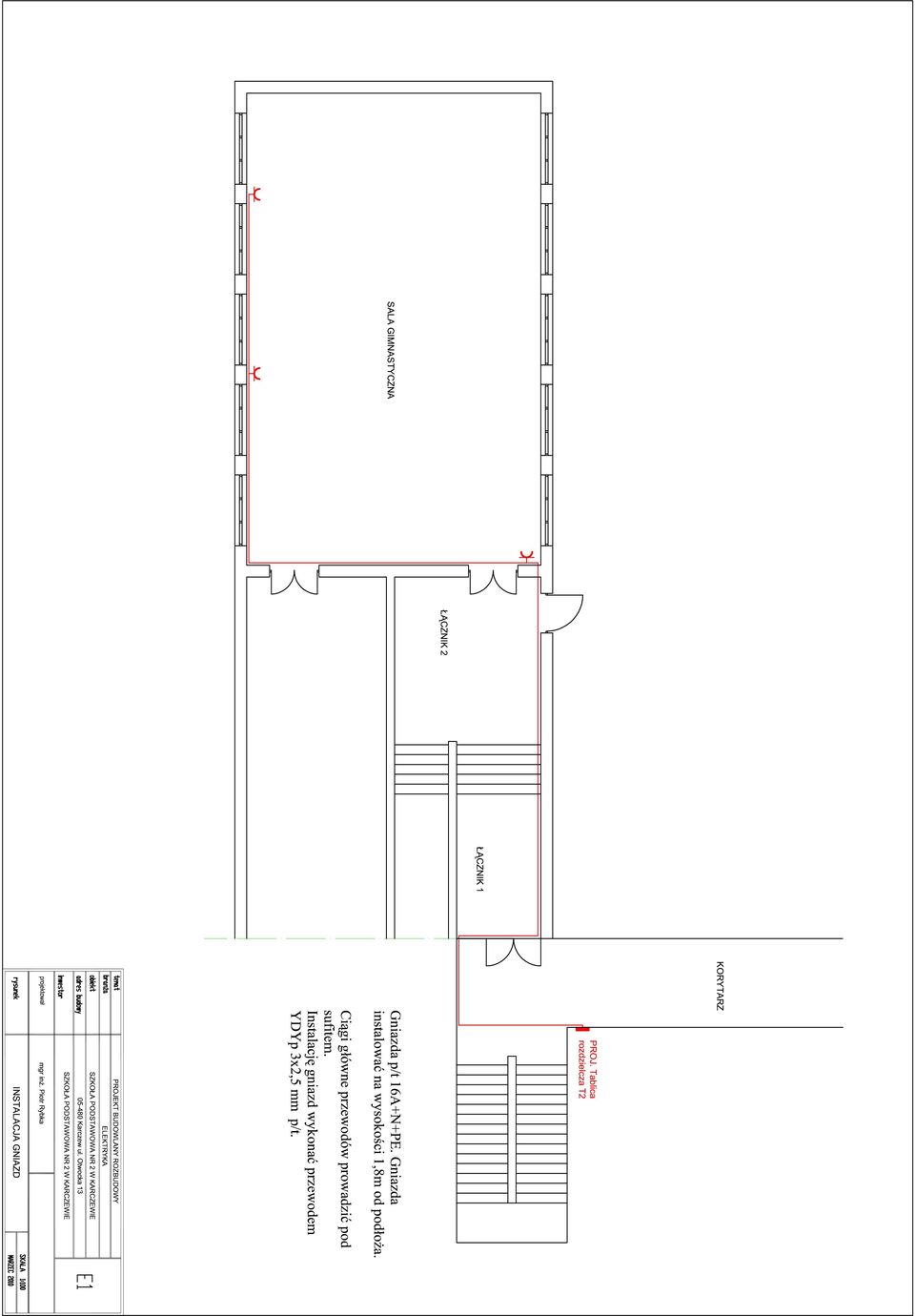

13

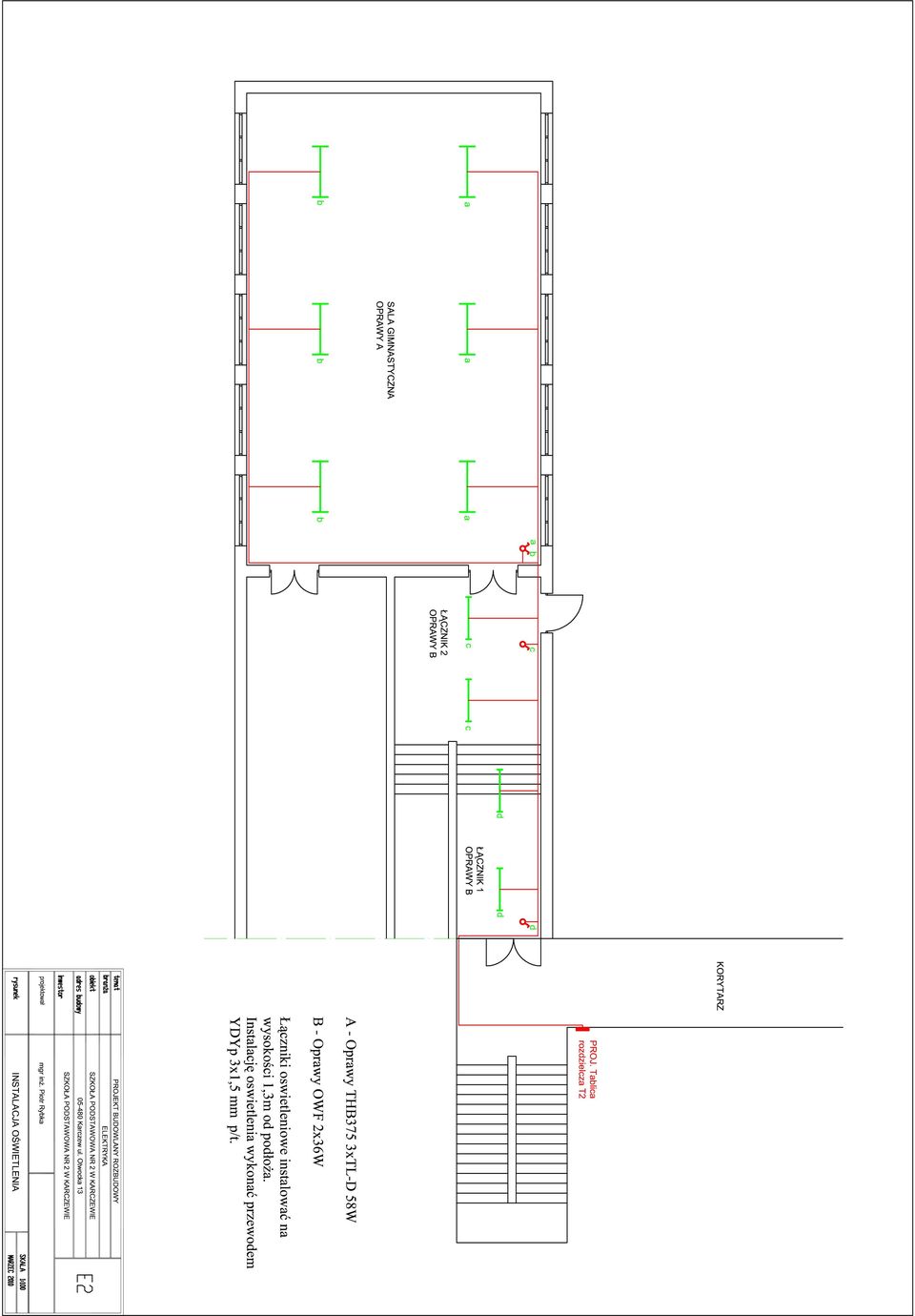

14

15

16 Oprawy do krytych obiekt w sportowych TBH 375 G TBH 375 TBH 375 Odporne na uderzenie piƒkî oprawy na Àwietl wki TL-D, opracowane z myàlî o oàwietleniu wielofunkcyjnych hal sportowych. Konstrukcja oprawy zapewnia minimalne zjawisko olànienia bezpoàredniego u sportowc w. Mocna obudowa oprawy zabezpiecza Àwietl wki przed uderzeniem piƒkî. Instalacja nastropowa jak i do strop w podwieszanych. Optyka dostarczana razem z oprawî. Zastosowanie - Hale sportowe. Opis techniczny Osprz t/napi cie: HF-P: 220 V - V Konwencjonalny: 230 V r dƒo: 2 lub 3 Àwietl wki TL-D Korpus: Lakierowana na biaƒo hartowana stal. Instalacja Monta«: pojedy czy lub w linie (okablowanie przelotowe). Akcesoria Zestaw do okablowania przelotowego. IP 20 F 1200 A 1539 B 90 Wymiary w mm Typ A B TBH 375 na 2 Àwietl wki TBH 375 na 3 Àwietl wki TBH375 2xTL-D58W Specyfikacja opraw Typ Waga (kg) L.O.R. EOC TBH375 2xTL-D58W D TBH375 3xTL-D58W DI

17 Karta katalogowa oprawy ARGUS OWF-2x36 PKWiU PRZEZNACZENIE. CHARAKTERYSTYKA oprawa przeznaczona do oświetlania wnętrz użyteczności publicznej i pomieszczeń przemysłowych o niewielkim zapyleniu można montować do podłoża o normalnej palności można montować na zwieszakach linkowych(zzl) lub rurkowych(zzr) produkcji ELGO do dwóch świetlówek prostych o mocy 36W na życzenie dostępne wersje: -bez kompensacji mocy biernej, -na napięcie V i częstotliwość 50Hz lub 60Hz ELGO Lighting Industries Spó ka Akcyjna Gostynin, ul. Kutnowska 98, tel. (0 24) do 03, fax (0 24) elgo@elgo-li.pl BUDOWA. WYMIARY GABARYTOWE (mm). DANE TECHNICZNE. malowana farbą proszkową podstawa z blachy stalowej z zamocowanym osprzętem elektrycznym klosz osłaniający świetlówki wytłaczany z polimetakrylanu metylu boczki wykonane z poliwęglanu - napięcie zasilania - pobór mocy - współczynnik mocy - klasa ochronności - stopień ochrony - masa - sprawność świetlna 230 V 89 W >0,85 I IP20 3,75 kg 0.63 Schemat połączeń elektrycznych Krzywe luminancji granicznych oprawy Wykres światłości kierunkowej oprawy [cd/1000 lm] Wersja:
