Zapewnienie jakości. Sigma 2001/2D / Delta 4000/4D / Delta 5000/5D. Łatwe w uŝyciu i wszechstronne rozwiązania. Oprogramowanie DELTAPC

Transkrypt

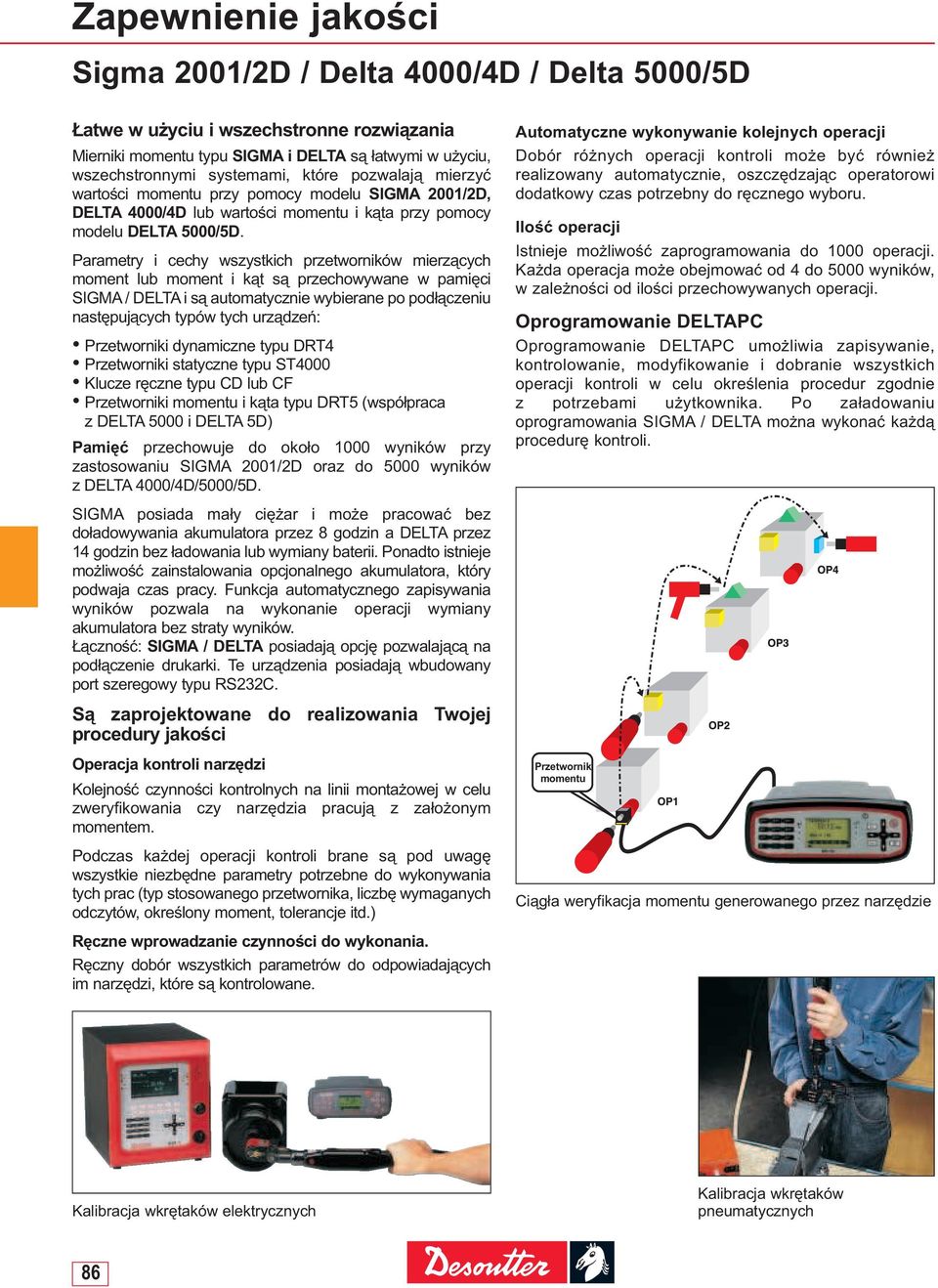

1 Zapewnienie jakości Sigma 2001/2D / Delta 4000/4D / Delta 5000/5D Łatwe w uŝyciu i wszechstronne rozwiązania Mierniki momentu typu SIGMA i DELTA są łatwymi w uŝyciu, wszechstronnymi systemami, które pozwalają mierzyć wartości momentu przy pomocy modelu SIGMA 2001/2D, DELTA 4000/4D lub wartości momentu i kąta przy pomocy modelu DELTA 5000/5D. Parametry i cechy wszystkich przetworników mierzących moment lub moment i kąt są przechowywane w pamięci SIGMA / DELTA i są automatycznie wybierane po podłączeniu następujących typów tych urządzeń: Przetworniki dynamiczne typu DRT4 Przetworniki statyczne typu ST4000 Klucze ręczne typu CD lub CF Przetworniki momentu i kąta typu DRT5 (współpraca z DELTA 5000 i DELTA 5D) Pamięć przechowuje do około 1000 wyników przy zastosowaniu SIGMA 2001/2D oraz do 5000 wyników z DELTA 4000/4D/5000/5D. SIGMA posiada mały cięŝar i moŝe pracować bez doładowywania akumulatora przez 8 godzin a DELTA przez 14 godzin bez ładowania lub wymiany baterii. Ponadto istnieje moŝliwość zainstalowania opcjonalnego akumulatora, który podwaja czas pracy. Funkcja automatycznego zapisywania wyników pozwala na wykonanie operacji wymiany akumulatora bez straty wyników. Łączność: SIGMA / DELTA posiadają opcję pozwalającą na podłączenie drukarki. Te urządzenia posiadają wbudowany port szeregowy typu RS232C. Są zaprojektowane do realizowania Twojej procedury jakości Operacja kontroli narzędzi Kolejność czynności kontrolnych na linii montaŝowej w celu zweryfikowania czy narzędzia pracują z załoŝonym momentem. Podczas kaŝdej operacji kontroli brane są pod uwagę wszystkie niezbędne parametry potrzebne do wykonywania tych prac (typ stosowanego przetwornika, liczbę wymaganych odczytów, określony moment, tolerancje itd.) Ręczne wprowadzanie czynności do wykonania. Ręczny dobór wszystkich parametrów do odpowiadających im narzędzi, które są kontrolowane. Automatyczne wykonywanie kolejnych operacji Dobór róŝnych operacji kontroli moŝe być równieŝ realizowany automatycznie, oszczędzając operatorowi dodatkowy czas potrzebny do ręcznego wyboru. Ilość operacji Istnieje moŝliwość zaprogramowania do 1000 operacji. KaŜda operacja moŝe obejmować od 4 do 5000 wyników, w zaleŝności od ilości przechowywanych operacji. Oprogramowanie DELTAPC Oprogramowanie DELTAPC umoŝliwia zapisywanie, kontrolowanie, modyfikowanie i dobranie wszystkich operacji kontroli w celu określenia procedur zgodnie z potrzebami uŝytkownika. Po załadowaniu oprogramowania SIGMA / DELTA moŝna wykonać kaŝdą procedurę kontroli. Przetwornik momentu Ciągła weryfikacja momentu generowanego przez narzędzie Kalibracja wkrętaków elektrycznych Kalibracja wkrętaków pneumatycznych 86

2 Systemy pomiaru momentu Sigma 2001/2D / Delta 4000/4D / Delta 5000/5D Zintegrowane obliczenia statystyczne Obliczenia i pomiar CAM, CP i CPK oraz zakresu wartości momentu i kąta zgodnie z normami ISO, NF i CNOMO. Obliczenie tolerancji idealnych Sortowanie danych (data lub wielkość okresu czasu) Dobór tolerancji czasowych Test rozkładu normalnego Eksportowanie wyników Wyniki odczytów moŝna eksportować do oprogramowania DELTAPC w celu: Przechowywania wyników i wykonania obliczeń statystycznych Zapisu i wyświetlania jednej lub kilku krzywych Wyświetlania histogramu i kart kontrolnych Transfer wyników i krzywych do arkusza EXCEL lub innego typu bazy danych. Dwa tryby operacji Tryb odczytu W tym trybie SIGMA / DELTA pozwalają operatorowi uzyskać i przechowywać wartości momentu i kąta: Automatycznie po kaŝdej operacji dokręcania Lub ręcznie przez naciśnięcie klawisza VAL W trybie ręcznym, dostępne są dwa typy odczytu: Peak: wyświetla i przechowuje maksymalny odczyt momentu Track: wyświetlone wartości uwzględniają ewolucję momentu w ciągłym procesie (tryb śledzenia). Przykłady zastosowania trybu śledzenia Pomiar momentu za pomocą kluczy ręcznych (CF, CD) Odczyt napręŝeń w złączu przy pomocy siłomierza Kalibracja urządzeń montaŝowych w "trybie statycznym". W tym trybie wyniki nie są przechowywane. Przykłady zastosowań Tryb programowania Przy swojej ergonomicznej budowie, SIGMA / DELTA jest łatwo programowalna przy pomocy 5 klawiszy nawigacyjnych i alfanumerycznej klawiatury Podstawowymi parametrami, które moŝna programować są: Dobór przetwornika podłączonego do urządzenia Jednostka pomiaru momentu Nominalny moment Moment nominalny lub tolerancja momentu i kąta Ilość odczytów dla kaŝdej operacji Tryb uŝyty do rozpoczęcia odczytów Parametry zastosowane do zapisu krzywych itd. Menu jednostek kontrolnych jest dostępne w następujących językach: Francuski, Angielski, Hiszpański, Niemiecki, Włoski, Holenderski, Szwedzki. Przemysł samochodowy Przemysł lotniczy TGV (szybkie koleje) MontaŜ urządzeń elektronicznych 87

3 Dane techniczne Sigma 2001/2D / Delta 4000/4D / Delta 5000/5D GŁÓWNE FUNKCJE SIGMA DELTA DELTA 2001/2D 4000/4D 5000/5D MOMENT Podłączenie przetworników typu ST / CD / CF / TD lub innych (tylko dla Sigma2001/Delta4000 i 5000) Podłączenie przetworników dynamicznych DRT4 i DRT5 Zmiana zakresu: Automatyczna w zaleŝności od wybranego przetwornika Czułość: Automatyczna w zaleŝności od wybranego przetwornika ObciąŜenie przetwornika: Automatyczne w zaleŝności od wybranego przetwornika Wartości: Moment od 1 do Nm - maksymalnie moŝna wybrać do 20 określonych przetworników Przetworniki: Siła od 1 do dan, czułość od 0.5 do 2.5 Mv/v Jednostki: Nm - N.cm - kg.cm - Ft.lb - In.lb - kg - N - dan - Kn USTAWIENIA Złącze: Wybór typu złącza i aplikacji: Sztywne - Standardowe - Podatne i wartość filtra (od 2 do 2048 Hertz) Tryb pomiaru: Standardowy - Klucze impulsowe Resetowanie wyświetlacza: Ręczne - Zewnętrzne - Automatyczne (opcja programowalna) Tryb pracy: Tryb wyświetlania wyników - Tryb programowania OBLICZENIA STATYSTYCZNE Obliczenia i pomiar CAM, CP i CPK oraz zakresu wartości momentu i kąta zgodnie z normami ISO, NF i CNOMO. Obliczenie tolerancji idealnych Sortowanie danych (data lub wielkość okresu czasu) Dobór tolerancji czasowych Test homogeniczności wyników Test rozkładu normalnego Eksportowanie wyników KOMUNIKACJA Diody LED Raporty dotyczące dokręcania Moment OK - Moment minimalny - Moment maksymalny Moment OK - Moment minimalny - Moment maksymalny - Kąt OK - Kąt minimalny - Kąt maksymalny Wejścia: Resetowanie odczytów i zapisywanie wyników - resetowanie odczytów bez zapisywania wyników Wyjścia: 3 raporty dotyczące momentu: OK - min.- maks. Wyjście analogowe (0-10V) Pamięć: Do 5000 wyników w tym moment, moment i kąt, data i czas Do 5000 wyników w tym moment, data i czas Do 1000 wyników w tym moment, data i czas Drukarka: podłączona do portu równoległego SubD25 do drukowania na podstawie porządku zdarzeń (drukowanie po kaŝdym odczycie automatycznie) / parametry / statystykę / krzywe lub wzrosty N odczytów rozpoczynając od danej daty. WYMAGANIA DOTYCZĄCE ZASILANIA Zasilanie elektryczne: Wymienialne lub doładowywane akumulatory 6 x 1.2 V (7.2V) NiMH śywotność baterii: 8-14 godzin, 1000 cykli rozładowania / Ładowania Automatyczne wstrzymanie pracy gdy urządzenie nie jest uŝywane Kontrola baterii: wskaźnik niskiego stanu naładowania baterii - tryb oszczędzania zasilania - test poziomu ładowania Wykonywanie kompletnej kopii zapasowej. Ładowarka: Wielonapięciowa 115/230V z uniwersalnym przewodem sieciowym 88

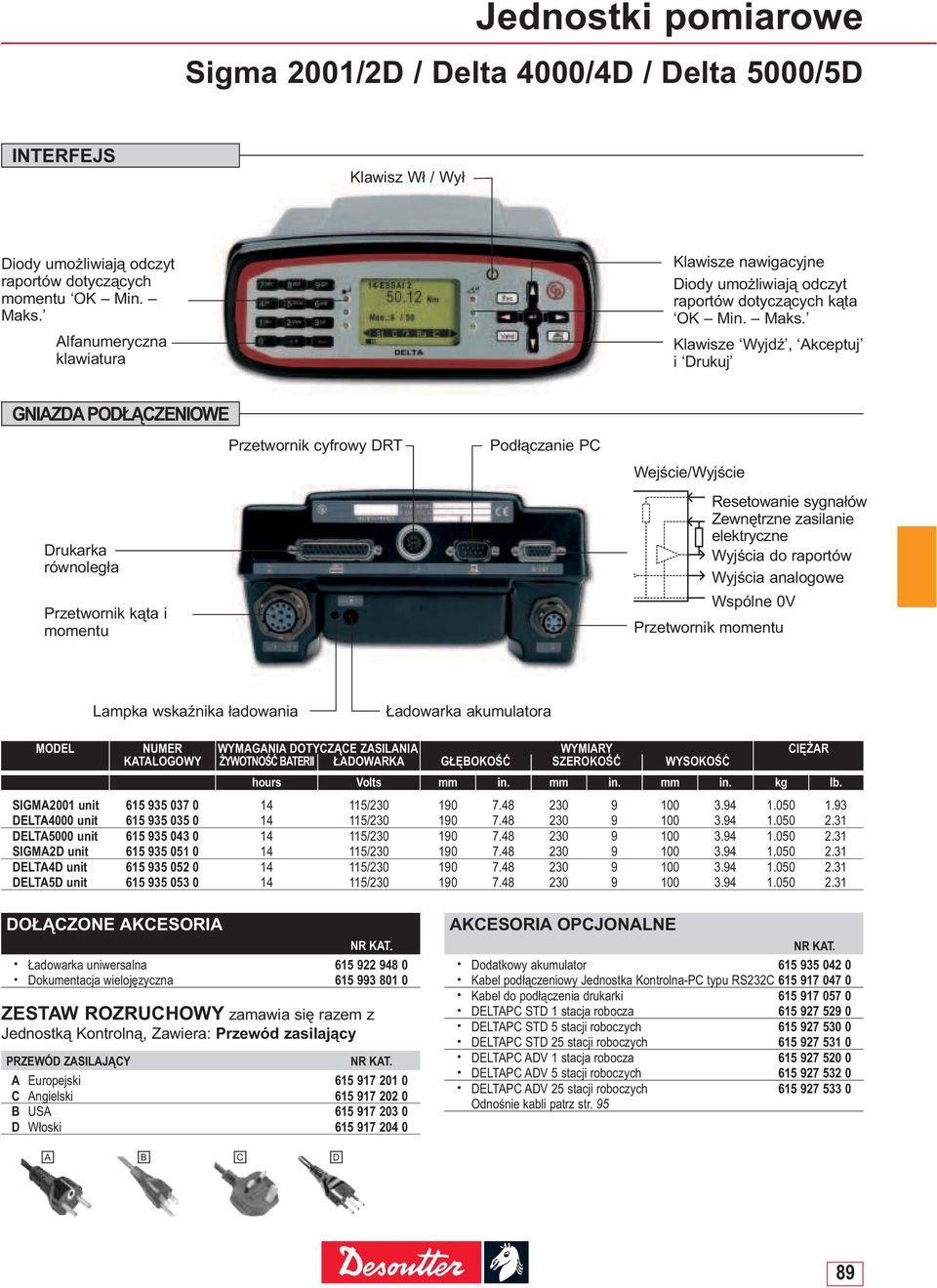

4 Jednostki pomiarowe Sigma 2001/2D / Delta 4000/4D / Delta 5000/5D INTERFEJS Klawisz Wł / Wył Diody umoŝliwiają odczyt raportów dotyczących momentu OK Min. Maks. Alfanumeryczna klawiatura Klawisze nawigacyjne Diody umoŝliwiają odczyt raportów dotyczących kąta OK Min. Maks. Klawisze Wyjdź, Akceptuj i Drukuj GNIAZDA PODŁĄCZENIOWE Drukarka równoległa Przetwornik kąta i momentu Przetwornik cyfrowy DRT Podłączanie PC Wejście/Wyjście Resetowanie sygnałów Zewnętrzne zasilanie elektryczne Wyjścia do raportów Wyjścia analogowe Wspólne 0V Przetwornik momentu Lampka wskaźnika ładowania Ładowarka akumulatora MODEL NUMER WYMAGANIA DOTYCZĄCE ZASILANIA WYMIARY CIĘśAR KATALOGOWY śywotność BATERII ŁADOWARKA GŁĘBOKOŚĆ SZEROKOŚĆ WYSOKOŚĆ hours Volts mm in. mm in. mm in. kg lb. SIGMA2001 unit / DELTA4000 unit / DELTA5000 unit / SIGMA2D unit / DELTA4D unit / DELTA5D unit / DOŁĄCZONE AKCESORIA NR KAT. Ładowarka uniwersalna Dokumentacja wielojęzyczna ZESTAW ROZRUCHOWY zamawia się razem z Jednostką Kontrolną, Zawiera: Przewód zasilający PRZEWÓD ZASILAJĄCY NR KAT. A Europejski C Angielski B USA D Włoski AKCESORIA OPCJONALNE NR KAT. Dodatkowy akumulator Kabel podłączeniowy Jednostka Kontrolna-PC typu RS232C Kabel do podłączenia drukarki DELTAPC STD 1 stacja robocza DELTAPC STD 5 stacji roboczych DELTAPC STD 25 stacji roboczych DELTAPC ADV 1 stacja robocza DELTAPC ADV 5 stacji roboczych DELTAPC ADV 25 stacji roboczych Odnośnie kabli patrz str. 95 A B C D 89

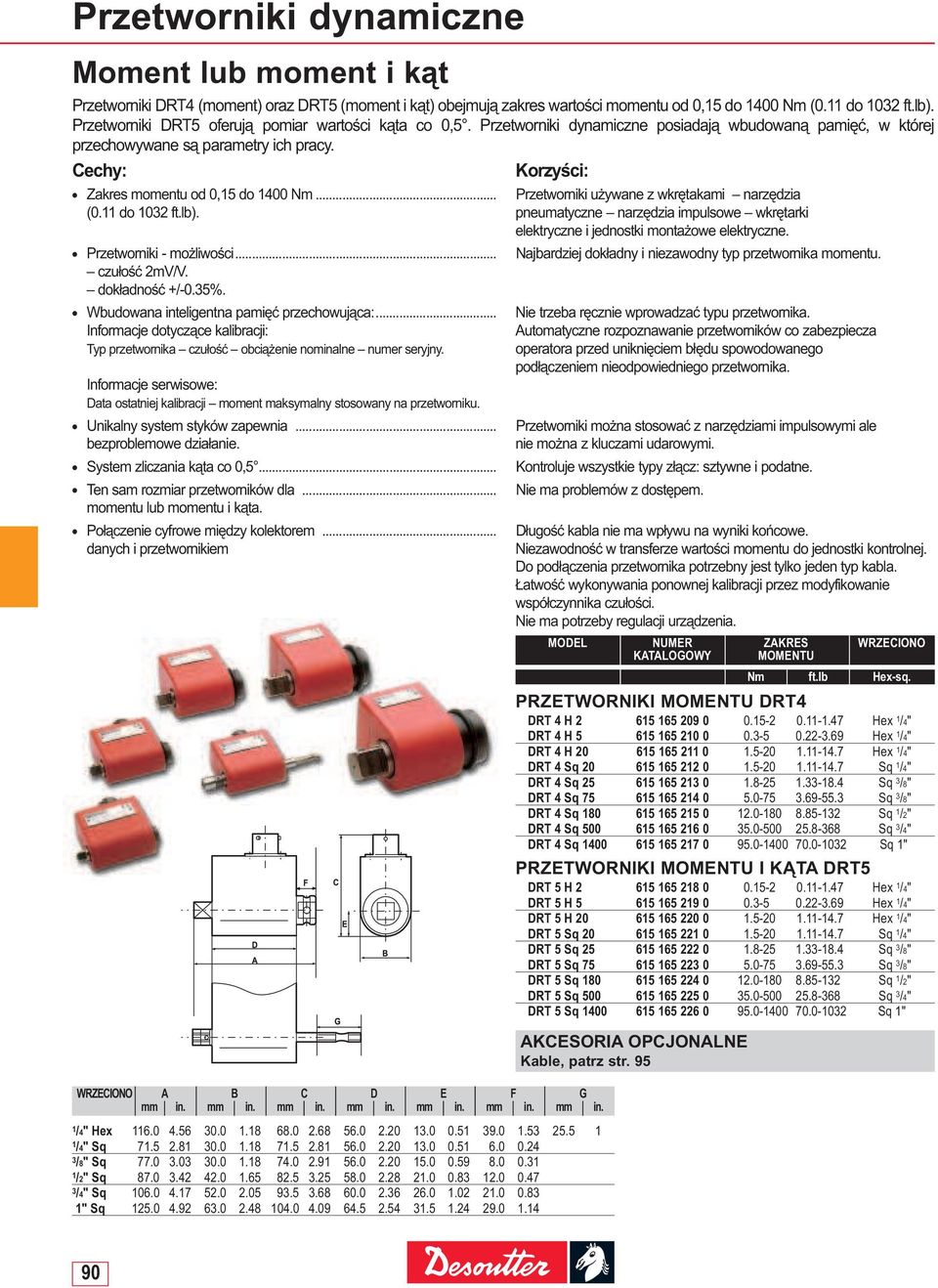

5 Przetworniki dynamiczne Moment lub moment i kąt Przetworniki DRT4 (moment) oraz DRT5 (moment i kąt) obejmują zakres wartości momentu od 0,15 do 1400 Nm (0.11 do 1032 ft.lb). Przetworniki DRT5 oferują pomiar wartości kąta co 0,5. Przetworniki dynamiczne posiadają wbudowaną pamięć, w której przechowywane są parametry ich pracy. Cechy: Korzyści: Zakres momentu od 0,15 do 1400 Nm... Przetworniki uŝywane z wkrętakami narzędzia (0.11 do 1032 ft.lb). pneumatyczne narzędzia impulsowe wkrętarki elektryczne i jednostki montaŝowe elektryczne. Przetworniki - moŝliwości... czułość 2mV/V. dokładność +/-0.35%. Wbudowana inteligentna pamięć przechowująca:... Informacje dotyczące kalibracji: Typ przetwornika czułość obciąŝenie nominalne numer seryjny. Informacje serwisowe: Data ostatniej kalibracji moment maksymalny stosowany na przetworniku. Unikalny system styków zapewnia... bezproblemowe działanie. System zliczania kąta co 0,5... Ten sam rozmiar przetworników dla... momentu lub momentu i kąta. Połączenie cyfrowe między kolektorem... danych i przetwornikiem WRZECIONO A B C D E F G mm in. mm in. mm in. mm in. mm in. mm in. mm in. 1/4" Hex /4" Sq /8" Sq /2" Sq /4" Sq " Sq Najbardziej dokładny i niezawodny typ przetwornika momentu. Nie trzeba ręcznie wprowadzać typu przetwornika. Automatyczne rozpoznawanie przetworników co zabezpiecza operatora przed uniknięciem błędu spowodowanego podłączeniem nieodpowiedniego przetwornika. Przetworniki moŝna stosować z narzędziami impulsowymi ale nie moŝna z kluczami udarowymi. Kontroluje wszystkie typy złącz: sztywne i podatne. Nie ma problemów z dostępem. Długość kabla nie ma wpływu na wyniki końcowe. Niezawodność w transferze wartości momentu do jednostki kontrolnej. Do podłączenia przetwornika potrzebny jest tylko jeden typ kabla. Łatwość wykonywania ponownej kalibracji przez modyfikowanie współczynnika czułości. Nie ma potrzeby regulacji urządzenia. MODEL NUMER ZAKRES WRZECIONO KATALOGOWY MOMENTU Nm ft.lb Hex-sq. PRZETWORNIKI MOMENTU DRT4 DRT 4 H Hex 1 /4" DRT 4 H Hex 1 /4" DRT 4 H Hex 1 /4" DRT 4 Sq Sq 1 /4" DRT 4 Sq Sq 3 /8" DRT 4 Sq Sq 3 /8" DRT 4 Sq Sq 1 /2" DRT 4 Sq Sq 3 /4" DRT 4 Sq Sq 1" PRZETWORNIKI MOMENTU I KĄTA DRT5 DRT 5 H Hex 1 /4" DRT 5 H Hex 1 /4" DRT 5 H Hex 1 /4" DRT 5 Sq Sq 1 /4" DRT 5 Sq Sq 3 /8" DRT 5 Sq Sq 3 /8" DRT 5 Sq Sq 1 /2" DRT 5 Sq Sq 3 /4" DRT 5 Sq Sq 1" AKCESORIA OPCJONALNE Kable, patrz str

6 Przetworniki analogowe Moment lub moment i kąt Przetworniki ART4 (moment) oraz ART5 (moment i kąt) obejmują zakres wartości momentu od 0,3 do 180 Nm (0,22 do 132 ft.lb). Przetworniki ART5 przeliczają wartość kąta co 0,5. Cechy: Korzyści: Zakres momentu od 0,3 do 180 Nm... Przetworniki uŝywane z wkrętakami narzędzia (0.22 do 132 ft.lb). pneumatyczne narzędzia impulsowe wkrętarki elektryczne i jednostki montaŝowe elektryczne. Przetworniki- moŝliwości... czułość 2mV/V. dokładność +/-0.35% full scale. Unikalny system styków zapewnia... bezproblemowe działanie. System zliczania kąta co 0,5.... Ten sam rozmiar przetworników dla momentu... lub momentu i kąta. Ten sam rozmiar co przetworniki DRT. Kompatybilny z Sigma2001, Delta4000 i Delta5000 Niekompatybilny z Sigma2D, Delta4D i Delta5D Najbardziej dokładny i niezawodny typ przetwornika momentu. Przetworniki moŝna stosować z narzędziami impulsowymi ale nie moŝna z kluczami udarowymi. Kontroluje wszystkie typy złącz, sztywne i podatne. Nie ma problemów z dostępem. MODEL NUMER ZAKRES WRZECIONO KATALOGOWY MOMENTU Nm ft.lb Hex-sq. PRZETWORNIKI MOMENTU ART4 ART4 H Hex 1 /4" ART4 H Hex 1 /4" ART4 Sq Sq 3 /8" ART4 Sq Sq 3 /8" ART4 Sq Sq 1 /2" PRZETWORNIKI MOMENTU I KĄTA ART5 ART5 H Hex 1 /4" ART5 H Hex 1 /4" ART5 Sq Sq 3 /8" ART5 Sq Sq 3 /8" ART 5 Sq Sq 1 /2" AKCESORIA OPCJONALNE Kable, patrz str. 95 WRZECIONO A B C D E F G mm in. mm in. mm in. mm in. mm in. mm in. mm in. 1/4" Hex /8" Sq /2" Sq

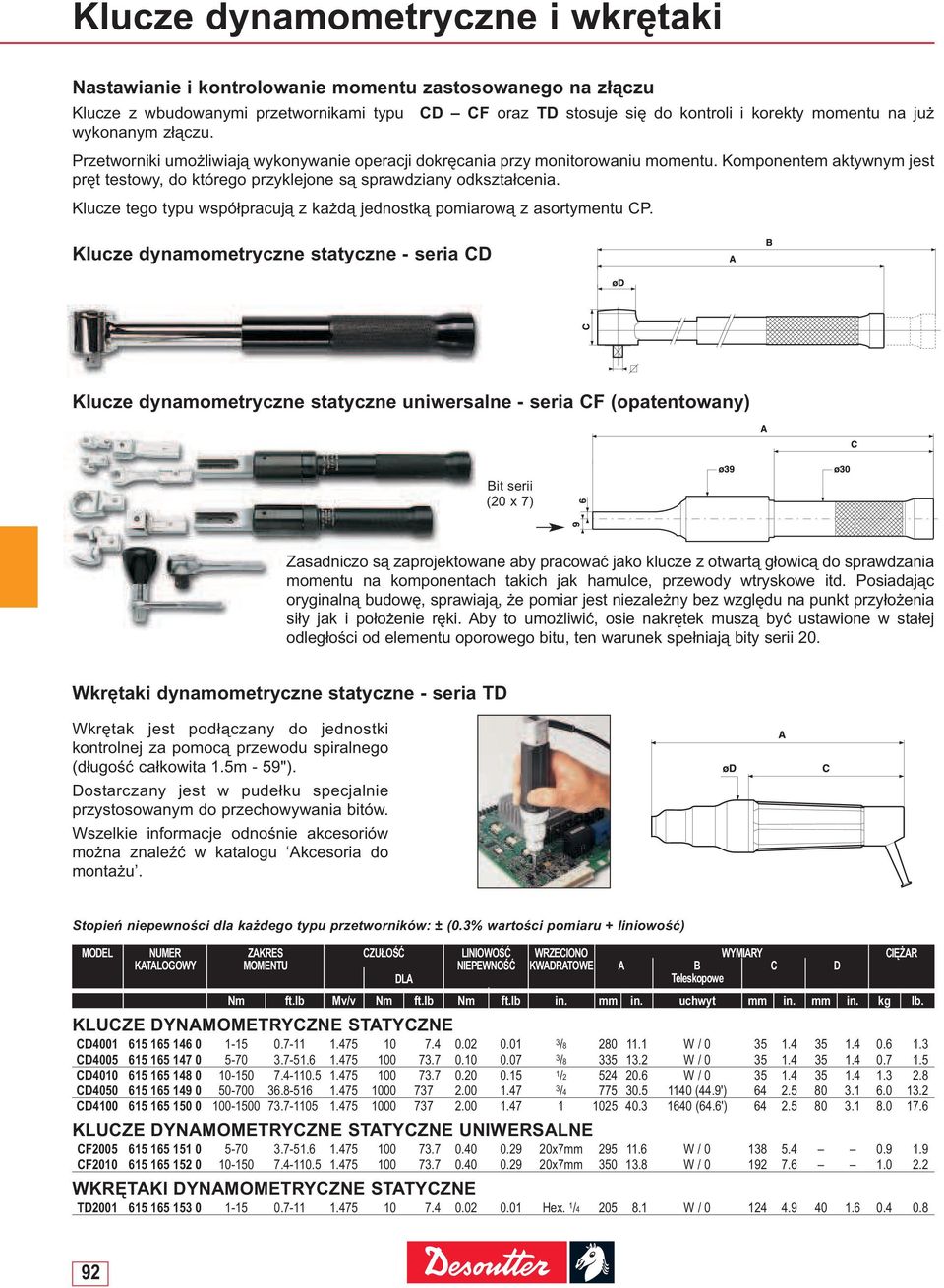

7 Klucze dynamometryczne i wkrętaki Nastawianie i kontrolowanie momentu zastosowanego na złączu Klucze z wbudowanymi przetwornikami typu CD CF oraz TD stosuje się do kontroli i korekty momentu na juŝ wykonanym złączu. Przetworniki umoŝliwiają wykonywanie operacji dokręcania przy monitorowaniu momentu. Komponentem aktywnym jest pręt testowy, do którego przyklejone są sprawdziany odkształcenia. Klucze tego typu współpracują z kaŝdą jednostką pomiarową z asortymentu CP. Klucze dynamometryczne statyczne - seria CD Klucze dynamometryczne statyczne uniwersalne - seria CF (opatentowany) Bit serii (20 x 7) Zasadniczo są zaprojektowane aby pracować jako klucze z otwartą głowicą do sprawdzania momentu na komponentach takich jak hamulce, przewody wtryskowe itd. Posiadając oryginalną budowę, sprawiają, Ŝe pomiar jest niezaleŝny bez względu na punkt przyłoŝenia siły jak i połoŝenie ręki. Aby to umoŝliwić, osie nakrętek muszą być ustawione w stałej odległości od elementu oporowego bitu, ten warunek spełniają bity serii 20. Wkrętaki dynamometryczne statyczne - seria TD Wkrętak jest podłączany do jednostki kontrolnej za pomocą przewodu spiralnego (długość całkowita 1.5m - 59"). Dostarczany jest w pudełku specjalnie przystosowanym do przechowywania bitów. Wszelkie informacje odnośnie akcesoriów moŝna znaleźć w katalogu Akcesoria do montaŝu. Stopień niepewności dla kaŝdego typu przetworników: ± (0.3% wartości pomiaru + liniowość) MODEL NUMER ZAKRES CZUŁOŚĆ LINIOWOŚĆ WRZECIONO WYMIARY CIĘśAR KATALOGOWY MOMENTU NIEPEWNOŚĆ KWADRATOWE A B C D DLA Teleskopowe Nm ft.lb Mv/v Nm ft.lb Nm ft.lb in. mm in. uchwyt mm in. mm in. kg lb. KLUCZE DYNAMOMETRYCZNE STATYCZNE CD / W / CD / W / CD / W / CD / (44.9') CD (64.6') KLUCZE DYNAMOMETRYCZNE STATYCZNE UNIWERSALNE CF x7mm W / CF x7mm W / WKRĘTAKI DYNAMOMETRYCZNE STATYCZNE TD Hex. 1 / W /

8 Przetworniki stacjonarne serii ST4000 (statyczne) Ustawianie momentu dla wkrętaków pneumatycznych i kluczy dynamometrycznych Te statyczne przetworniki są przeznaczone do bezpiecznego umieszczenia na podstawie montaŝowej, która jest odporna na obciąŝenia i testowane wartości momentu. Są one zaprojektowane do regulacji momentu we wkrętakach gdzie moment ustawiony jest na stale lub wyposaŝonych we sprzęgło odłączające i do kluczy dynamometrycznych (z limitem momentu, typu z mechanicznym lub cyfrowym odczytem) i mogą być uŝyte z jakąkolwiek jednostką pomiarową firmy CP. Symulator złącz o niewielkim rozmiarze moŝna zainstalować pomiędzy przetwornik i narzędzie, co wpłynie na zmniejszenie rozbieŝności wyników dokręceń (patrz akcesoria poniŝej). Stopień niepewności dla kaŝdego typu przetworników: ± (0.3% wartości pomiaru + liniowość) MODEL NUMER ZAKRES CZUŁOŚĆ LINIOWOŚĆ WRZECIONO WYMIARY CIĘśAR KATALOGOWY MOMENTU DLA NIEPEWNOŚĆ KWADRATOWE A B C D E F Nm ft.lb Mv/v Nm ft.lb Nm ft.lb in. mm in. mm in. mm in. mm in. mm in. mm in. kg lb. PRZETWORNIKI STATYCZNE ST / ST / ST / ST / ST Akcesoria Symulator złącza do przetworników statycznych Są to symulatory złącza o niewielkich rozmiarach, składające się z podkładek spręŝynujących, które są umieszczone na wrzecionie o przekroju kwadratowym umoŝliwiającym podłączenie z przetwornikiem statycznym. Symulatory współpracują z narzędziami pneumatycznymi ze sprzęgłem odłączającym, kluczami impulsowymi i elektrycznymi w celu uzyskania dokładniejszego wyniku pomiaru momentu. MODEL NUMER PRZETWORNIK GWINT MODEL NUMER PRZETWORNIK GWINT MODEL NUMER PRZETWORNIK GWINT KATALOGOWY KATALOGOWY KATALOGOWY ACS ST4001 M3 ACS ST4005 M6 ACS ST4010 M10 ACS ST4001 M4 ACS ST4010 M6 ACS ST4050 M10 ST4005 ACS ST4005 M8 ACS ST4050 M12 ACS ST4001 M5 ACS ST4010 M8 ACS ST4050 M16 93

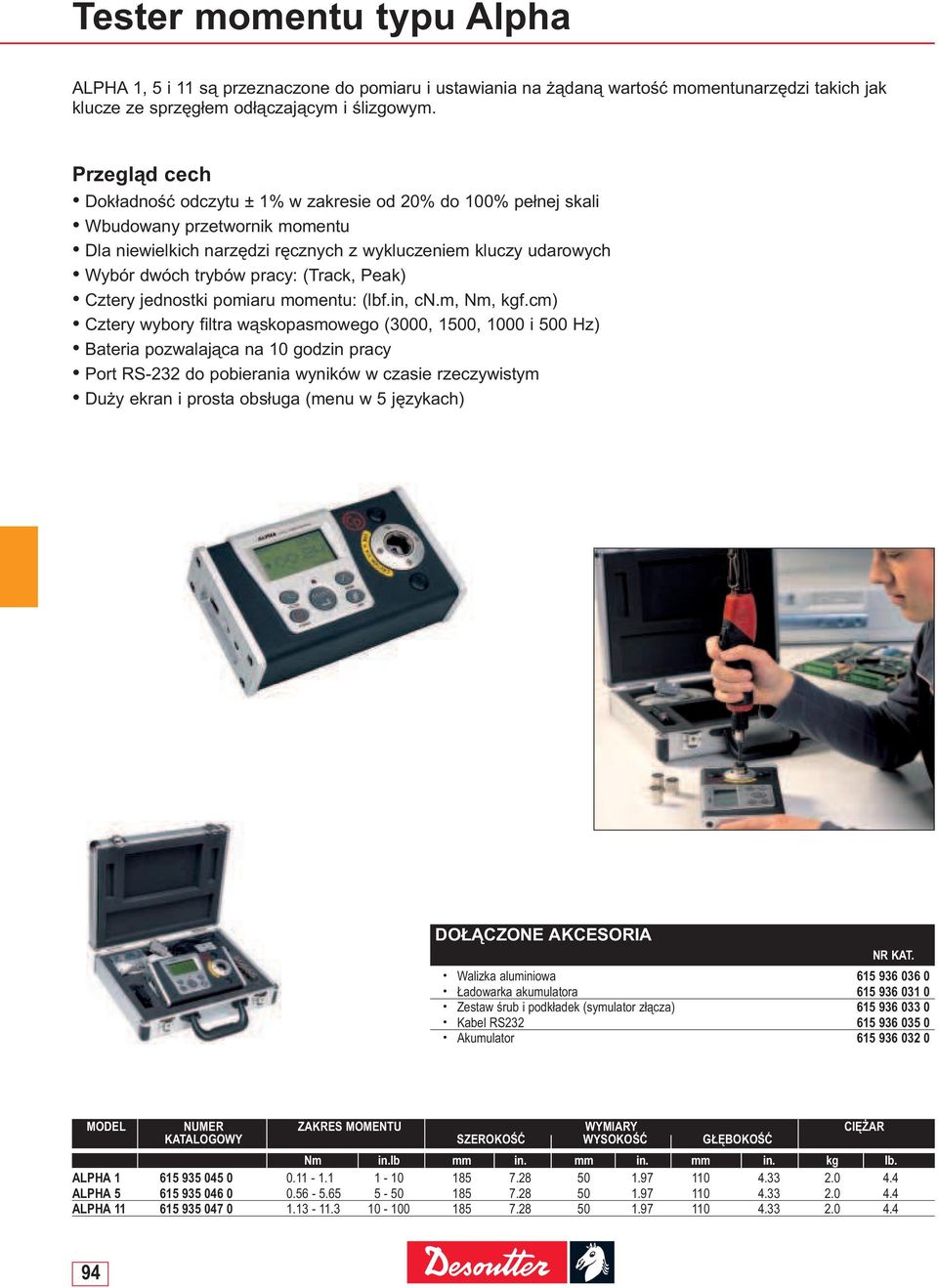

9 Tester momentu typu Alpha ALPHA 1, 5 i 11 są przeznaczone do pomiaru i ustawiania na Ŝądaną wartość momentunarzędzi takich jak klucze ze sprzęgłem odłączającym i ślizgowym. Przegląd cech Dokładność odczytu ± 1% w zakresie od 20% do 100% pełnej skali Wbudowany przetwornik momentu Dla niewielkich narzędzi ręcznych z wykluczeniem kluczy udarowych Wybór dwóch trybów pracy: (Track, Peak) Cztery jednostki pomiaru momentu: (lbf.in, cn.m, Nm, kgf.cm) Cztery wybory filtra wąskopasmowego (3000, 1500, 1000 i 500 Hz) Bateria pozwalająca na 10 godzin pracy Port RS-232 do pobierania wyników w czasie rzeczywistym DuŜy ekran i prosta obsługa (menu w 5 językach) DOŁĄCZONE AKCESORIA NR KAT. Walizka aluminiowa Ładowarka akumulatora Zestaw śrub i podkładek (symulator złącza) Kabel RS Akumulator MODEL NUMER ZAKRES MOMENTU WYMIARY CIĘśAR KATALOGOWY SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ Nm in.lb mm in. mm in. mm in. kg lb. ALPHA ALPHA ALPHA

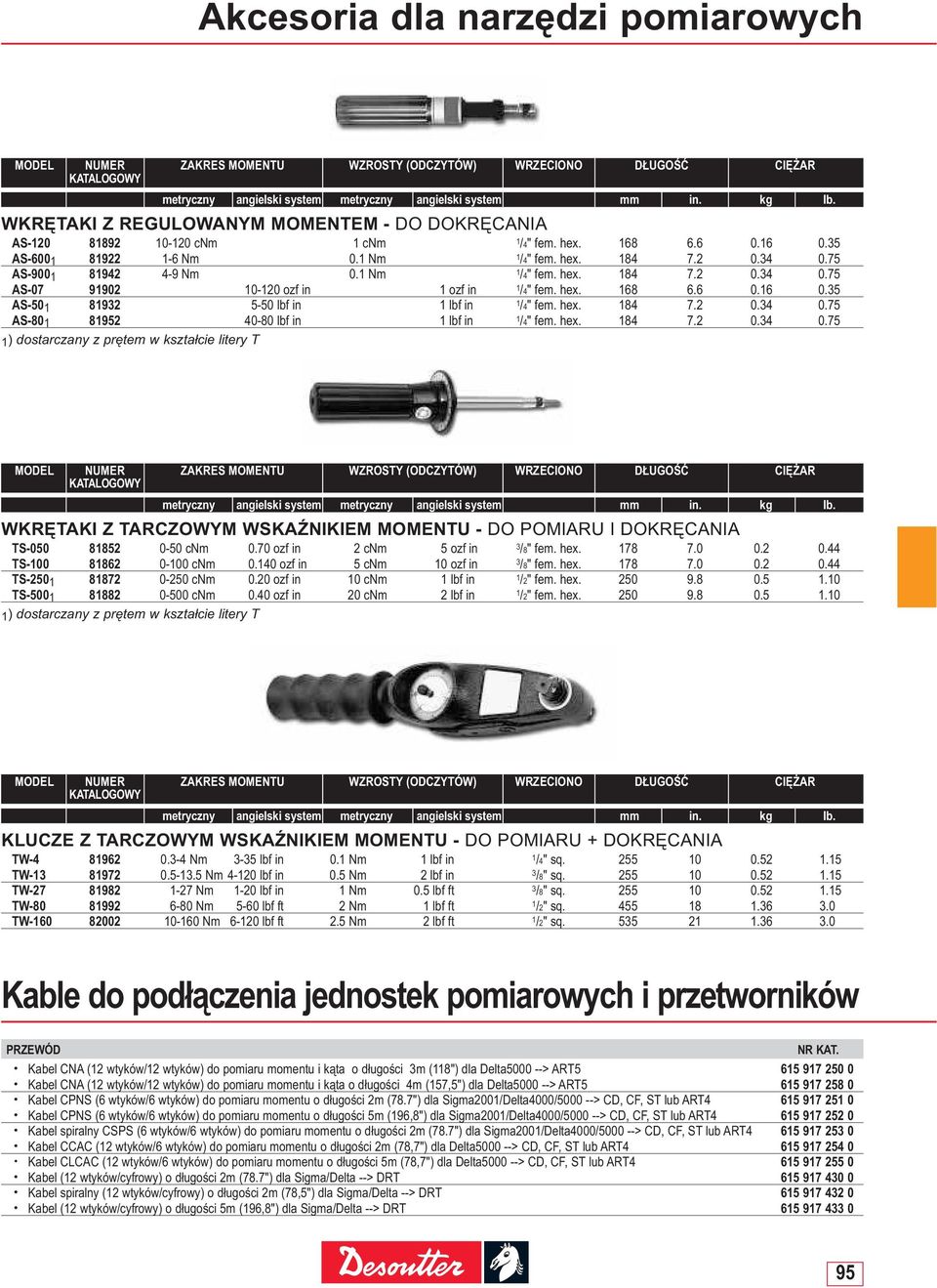

10 Akcesoria dla narzędzi pomiarowych MODEL NUMER ZAKRES MOMENTU WZROSTY (ODCZYTÓW) WRZECIONO DŁUGOŚĆ CIĘśAR KATALOGOWY metryczny angielski system metryczny angielski system mm in. kg lb. WKRĘTAKI Z REGULOWANYM MOMENTEM - DO DOKRĘCANIA AS cnm 1 cnm 1 /4" fem. hex AS Nm 0.1 Nm 1 /4" fem. hex AS Nm 0.1 Nm 1 /4" fem. hex AS ozf in 1 ozf in 1/4" fem. hex AS lbf in 1 lbf in 1/4" fem. hex AS lbf in 1 lbf in 1/4" fem. hex ) dostarczany z prętem w kształcie litery T MODEL NUMER ZAKRES MOMENTU WZROSTY (ODCZYTÓW) WRZECIONO DŁUGOŚĆ CIĘśAR KATALOGOWY metryczny angielski system metryczny angielski system mm in. kg lb. WKRĘTAKI Z TARCZOWYM WSKAŹNIKIEM MOMENTU - DO POMIARU I DOKRĘCANIA TS cnm 0.70 ozf in 2 cnm 5 ozf in 3/8" fem. hex TS cnm ozf in 5 cnm 10 ozf in 3/8" fem. hex TS cnm 0.20 ozf in 10 cnm 1 lbf in 1/2" fem. hex TS cnm 0.40 ozf in 20 cnm 2 lbf in 1 /2" fem. hex ) dostarczany z prętem w kształcie litery T MODEL NUMER ZAKRES MOMENTU WZROSTY (ODCZYTÓW) WRZECIONO DŁUGOŚĆ CIĘśAR KATALOGOWY metryczny angielski system metryczny angielski system mm in. kg lb. KLUCZE Z TARCZOWYM WSKAŹNIKIEM MOMENTU - DO POMIARU + DOKRĘCANIA TW Nm 3-35 lbf in 0.1 Nm 1 lbf in 1/4" sq TW Nm lbf in 0.5 Nm 2 lbf in 3/8" sq TW Nm 1-20 lbf in 1 Nm 0.5 lbf ft 3/8" sq TW Nm 5-60 lbf ft 2 Nm 1 lbf ft 1/2" sq TW Nm lbf ft 2.5 Nm 2 lbf ft 1/2" sq Kable do podłączenia jednostek pomiarowych i przetworników PRZEWÓD NR KAT. Kabel CNA (12 wtyków/12 wtyków) do pomiaru momentu i kąta o długości 3m (118") dla Delta > ART Kabel CNA (12 wtyków/12 wtyków) do pomiaru momentu i kąta o długości 4m (157,5") dla Delta > ART Kabel CPNS (6 wtyków/6 wtyków) do pomiaru momentu o długości 2m (78.7") dla Sigma2001/Delta4000/ > CD, CF, ST lub ART Kabel CPNS (6 wtyków/6 wtyków) do pomiaru momentu o długości 5m (196,8") dla Sigma2001/Delta4000/ > CD, CF, ST lub ART Kabel spiralny CSPS (6 wtyków/6 wtyków) do pomiaru momentu o długości 2m (78.7") dla Sigma2001/Delta4000/ > CD, CF, ST lub ART Kabel CCAC (12 wtyków/6 wtyków) do pomiaru momentu o długości 2m (78,7") dla Delta > CD, CF, ST lub ART Kabel CLCAC (12 wtyków/6 wtyków) do pomiaru momentu o długości 5m (78,7") dla Delta > CD, CF, ST lub ART Kabel (12 wtyków/cyfrowy) o długości 2m (78.7") dla Sigma/Delta --> DRT Kabel spiralny (12 wtyków/cyfrowy) o długości 2m (78,5") dla Sigma/Delta --> DRT Kabel (12 wtyków/cyfrowy) o długości 5m (196,8") dla Sigma/Delta --> DRT

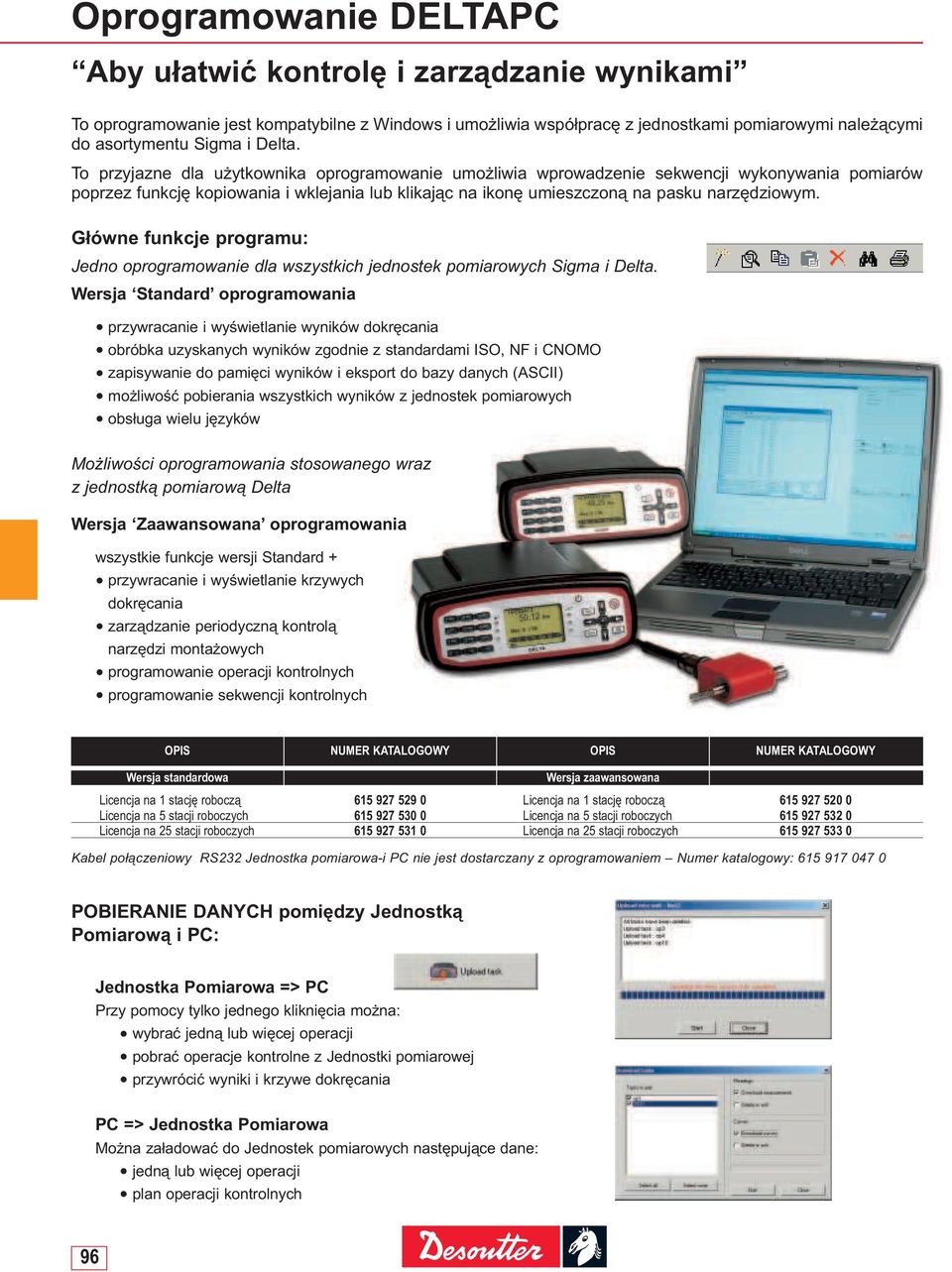

11 Oprogramowanie DELTAPC Aby ułatwić kontrolę i zarządzanie wynikami To oprogramowanie jest kompatybilne z Windows i umoŝliwia współpracę z jednostkami pomiarowymi naleŝącymi do asortymentu Sigma i Delta. To przyjazne dla uŝytkownika oprogramowanie umoŝliwia wprowadzenie sekwencji wykonywania pomiarów poprzez funkcję kopiowania i wklejania lub klikając na ikonę umieszczoną na pasku narzędziowym. Główne funkcje programu: Jedno oprogramowanie dla wszystkich jednostek pomiarowych Sigma i Delta. Wersja Standard oprogramowania przywracanie i wyświetlanie wyników dokręcania obróbka uzyskanych wyników zgodnie z standardami ISO, NF i CNOMO zapisywanie do pamięci wyników i eksport do bazy danych (ASCII) moŝliwość pobierania wszystkich wyników z jednostek pomiarowych obsługa wielu języków MoŜliwości oprogramowania stosowanego wraz z jednostką pomiarową Delta Wersja Zaawansowana oprogramowania wszystkie funkcje wersji Standard + przywracanie i wyświetlanie krzywych dokręcania zarządzanie periodyczną kontrolą narzędzi montaŝowych programowanie operacji kontrolnych programowanie sekwencji kontrolnych OPIS NUMER KATALOGOWY OPIS NUMER KATALOGOWY Wersja standardowa Wersja zaawansowana Licencja na 1 stację roboczą Licencja na 1 stację roboczą Licencja na 5 stacji roboczych Licencja na 5 stacji roboczych Licencja na 25 stacji roboczych Licencja na 25 stacji roboczych Kabel połączeniowy RS232 Jednostka pomiarowa-i PC nie jest dostarczany z oprogramowaniem Numer katalogowy: POBIERANIE DANYCH pomiędzy Jednostką Pomiarową i PC: Jednostka Pomiarowa => PC Przy pomocy tylko jednego kliknięcia moŝna: wybrać jedną lub więcej operacji pobrać operacje kontrolne z Jednostki pomiarowej przywrócić wyniki i krzywe dokręcania PC => Jednostka Pomiarowa MoŜna załadować do Jednostek pomiarowych następujące dane: jedną lub więcej operacji plan operacji kontrolnych 96

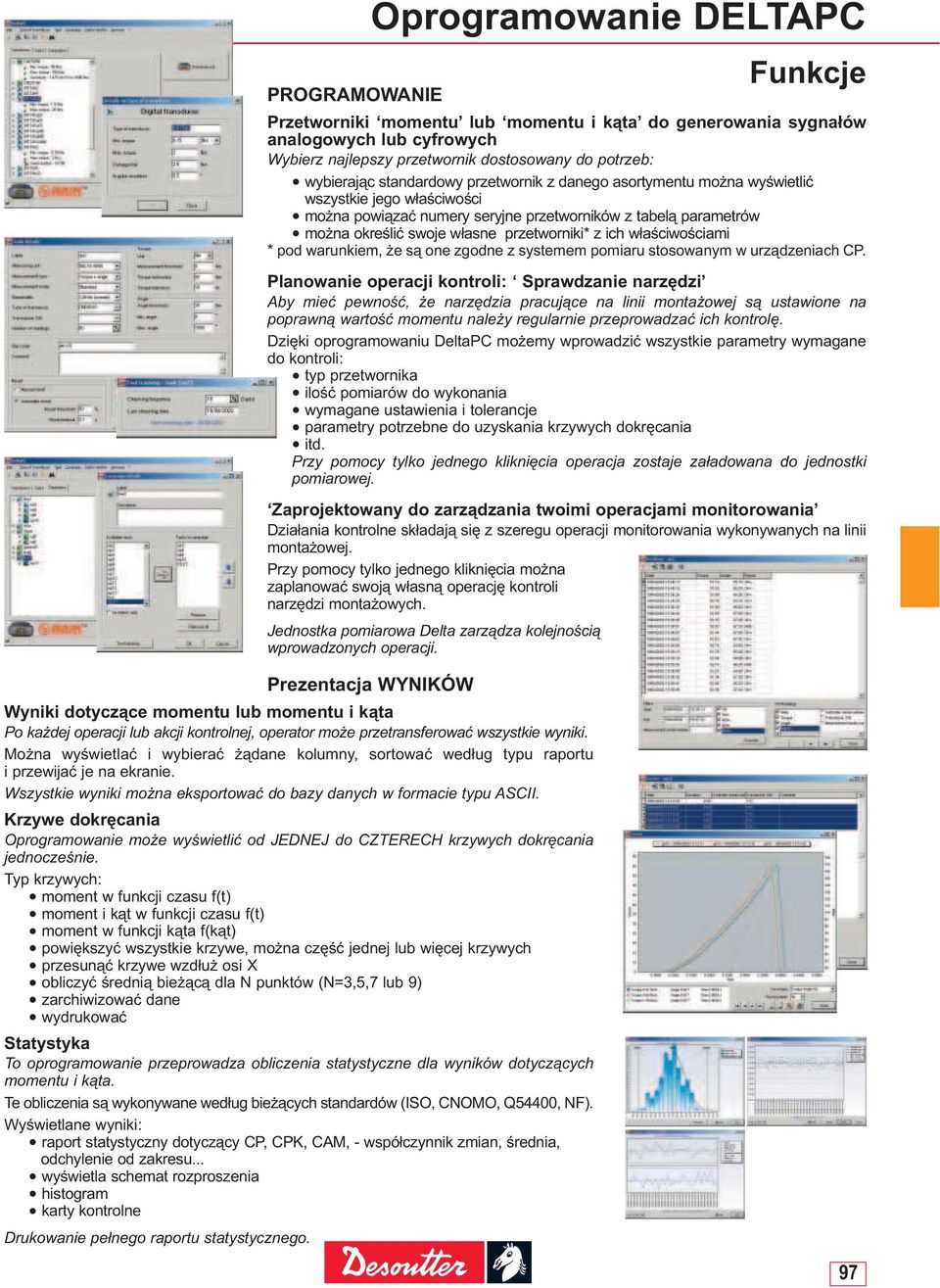

12 PROGRAMOWANIE Oprogramowanie DELTAPC Funkcje Przetworniki momentu lub momentu i kąta do generowania sygnałów analogowych lub cyfrowych Wybierz najlepszy przetwornik dostosowany do potrzeb: wybierając standardowy przetwornik z danego asortymentu moŝna wyświetlić wszystkie jego właściwości moŝna powiązać numery seryjne przetworników z tabelą parametrów moŝna określić swoje własne przetworniki* z ich właściwościami * pod warunkiem, Ŝe są one zgodne z systemem pomiaru stosowanym w urządzeniach CP. Planowanie operacji kontroli: Sprawdzanie narzędzi Aby mieć pewność, Ŝe narzędzia pracujące na linii montaŝowej są ustawione na poprawną wartość momentu naleŝy regularnie przeprowadzać ich kontrolę. Dzięki oprogramowaniu DeltaPC moŝemy wprowadzić wszystkie parametry wymagane do kontroli: typ przetwornika ilość pomiarów do wykonania wymagane ustawienia i tolerancje parametry potrzebne do uzyskania krzywych dokręcania itd. Przy pomocy tylko jednego kliknięcia operacja zostaje załadowana do jednostki pomiarowej. Zaprojektowany do zarządzania twoimi operacjami monitorowania Działania kontrolne składają się z szeregu operacji monitorowania wykonywanych na linii montaŝowej. Przy pomocy tylko jednego kliknięcia moŝna zaplanować swoją własną operację kontroli narzędzi montaŝowych. Jednostka pomiarowa Delta zarządza kolejnością wprowadzonych operacji. Prezentacja WYNIKÓW Wyniki dotyczące momentu lub momentu i kąta Po kaŝdej operacji lub akcji kontrolnej, operator moŝe przetransferować wszystkie wyniki. MoŜna wyświetlać i wybierać Ŝądane kolumny, sortować według typu raportu i przewijać je na ekranie. Wszystkie wyniki moŝna eksportować do bazy danych w formacie typu ASCII. Krzywe dokręcania Oprogramowanie moŝe wyświetlić od JEDNEJ do CZTERECH krzywych dokręcania jednocześnie. Typ krzywych: moment w funkcji czasu f(t) moment i kąt w funkcji czasu f(t) moment w funkcji kąta f(kąt) powiększyć wszystkie krzywe, moŝna część jednej lub więcej krzywych przesunąć krzywe wzdłuŝ osi X obliczyć średnią bieŝącą dla N punktów (N=3,5,7 lub 9) zarchiwizować dane wydrukować Statystyka To oprogramowanie przeprowadza obliczenia statystyczne dla wyników dotyczących momentu i kąta. Te obliczenia są wykonywane według bieŝących standardów (ISO, CNOMO, Q54400, NF). Wyświetlane wyniki: raport statystyczny dotyczący CP, CPK, CAM, - współczynnik zmian, średnia, odchylenie od zakresu... wyświetla schemat rozproszenia histogram karty kontrolne Drukowanie pełnego raportu statystycznego. 97
