1 Instrukcja korzystania z Interaktywnej Mapy Miasta i Gminy Pilica Portal znajduje się pod adresem Po wpisaniu go w przeglądarce internetowej zostaniemy skierowani do właściwego serwisu. Na początku pojawi się okno startowe (Rys. 1). Rys. 1. Okno startowe. Znajdują się tam 3 przyciski: 1. Umożliwia pobranie instrukcji obsługi portalu. 2. Umożliwia pobranie pliku instalacyjnego aplikacji TrekBuddy oraz mapy gminy przez nią obsługiwanej. 3. Przekierowanie do portalu. Po zapoznaniu się z informacjami dotyczącymi Mapy klikamy przycisk nr 3. Ukazuje nam się główne okno portalu. Na Rys. 2 wyszczególniono jego elementy: Rys. 2. Okno główne portalu wraz z podstawowymi elementami. 1

1. Narzędzie powiększania i zmniejszania widoku mapy Pozwala na dobranie odpowiedniej skali mapy. Czynność jest możliwa również z użyciem kółka myszy. 2. Pasek narzędzi zawiera m. in.

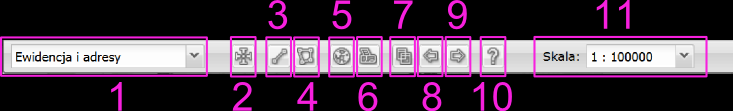

2 1. Narzędzie powiększania i zmniejszania widoku mapy Pozwala na dobranie odpowiedniej skali mapy. Czynność jest możliwa również z użyciem kółka myszy. 2. Pasek narzędzi zawiera m. in. przyciski związane z funkcjonalnością mapy, wybieraniem profilów. Szerzej omówiony w dalszej części instrukcji. 3. Panel wyszukiwania pozwala na wyszukanie i lokalizowanie działek ewidencyjnych. 4. Panel warstw zawiera spis warstw podzielony na pięć grup. Umożliwia włączanie lub wyłączanie widoku danej warstwy oraz ustawianie jej przezroczystości. Każda z warstw posiada swoją legendę. 5. Okienko nawigacyjne mapy ukazuje zasięg oraz położenie aktualnego widoku mapy w skali całej gminy. Umożliwia przesunięcie jej widoku do interesującego nas miejsca. Wszystkie elementy okna można dowolnie przemieszczać. Pasek Narzędzi (Rys. 3) Rys. 3. Pasek narzędzi. Zawarte są tu podstawowe narzędzia i funkcje z których korzystanie umożliwia portal. Poniżej została przedstawiona funkcjonalność poszczególnym przycisków: 1. Profile Lista rozwijalna z możliwością wyboru spośród dwóch profili: Turystyka oraz Ewidencja i adresy. Profile to specjalnie dostosowane zestawy warstw mapy. Wybór jednego z nich aktywuje i dezaktywuje poszczególne warstwy w celu stworzenia jak najbardziej czytelnego widoku umożliwiającego uzyskanie poszukiwanych informacji. 2. Pokaż pełen zakres ukazuje pełny zasięg mapy. 3. Wykonaj pomiar odległości/drogi umożliwia narysowanie odcinka bądź łamanej i zmierzenie jej długości. Rysujemy za pomocą lewego przycisku myszy. W miarę postępu, w prawym dolnym rogu ekranu pojawia się pomiar. Podwójne kliknięcie kończy rysowanie i zeruje pomiar. 4. Wykonaj pomiar powierzchni umożliwia narysowanie wieloboku i zmierzenie jego powierzchni. Rysujemy za pomocą lewego przycisku myszy. W miarę postępu, w prawym dolnym rogu ekranu pojawia się pomiar. Podwójne kliknięcie kończy rysowanie i zeruje pomiar. 5. Stwórz link do aktualnego widoku mapy generuje link do aktualnego widoku mapy. Można go wysłać do dowolnego odbiorcy, który po kliknięciu w niego zobaczy dokładnie taką samą mapę jak my. 6. Drukowanie zapisuje aktualny widok mapy do pliku PDF. 7. Przywróć panele do ustawienia początkowego po kliknięciu tego przycisku każdy z przesuniętych przez nas paneli wróci na swoje pierwotne miejsce. 8. Cofnij ostatni ruch przenosi nas do poprzedniego widoku mapy 2

3 Panel warstw 9. Ponów ostatni ruch przenosi nas do następnego widoku mapy (możliwe po cofnięciu). 10. Uzyskaj pomoc Dostęp do tej instrukcji oraz informacji o wykonawcach. 11. Skala Lista rozwijalna z możliwością wyboru jednej z 6 zdefiniowanych skali mapy. Panel warstw (Rys. 4) umożliwia włączanie i wyłączanie warstw mapy. Są one podzielone na pięć grup: Turystyka - zawiera informacje o walorach i atrakcjach turystycznych gminy. Szlaki Turystyczne zawiera informacje o przebiegu szlaków turystycznych przez teren gminy. Rys. 4. Panel warstw. Ewidencja, adresy, instytucje publiczne zawiera granice działek ewidencyjnych, bazę adresową gminy wraz z wyszczególnionymi instytucjami publicznymi, punktami usługowymi, adresami przedsiębiorstw. Mapa znajdują się tu podstawowe warstwy mapy podkładowej, takiej jak granice lasów, wody powierzchniowe, budynki. Cieniowanie terenu zawiera warstwę z cieniowaniem terenu. Trzeba ją wyłączyć aby widoczne były warstwy WMS. Warstwy WMS zbiór serwisów WMS udostępnianych przez geoportal.gov.pl. Umożliwia on dodatnie do mapy: Ogólnogeograficznej Mapy Polski VMAPL2 i BDOT, Ortofotomapy oraz Rastrowej Mapy Topograficznej Polski. Na Rys. 4 ukazana jest rozwinięta grupa warstw Turystyka (1) oraz pozostałe zwinięte (2). Daną grupę rozwijamy klikając na jej nazwę. Wówczas ukazuje nam się widok poszczególnych warstw (Rys. 5). Narzędzia obsługi warstwy prezentuje Rys. 5 pod nr 1. Operacja jakie są możliwe dla danej warstwy to: 3

włączania/wyłączanie warstwy z widoku, chowanie i pokazywanie legendy, określenie przezroczystości w procentach z użyciem suwaka. Narzędzie identyfikacji obiektów.

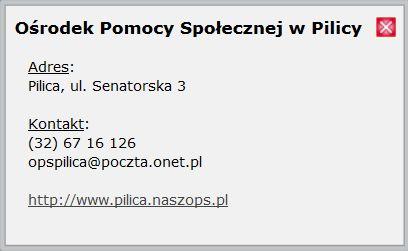

4 włączania/wyłączanie warstwy z widoku, chowanie i pokazywanie legendy, określenie przezroczystości w procentach z użyciem suwaka. Narzędzie identyfikacji obiektów. W panelu warstw zlokalizowane jest narzędzie identyfikacji obiektów z warstwy. Aby je aktywować należy kliknąć na nazwę danej warstwy. Wówczas po lewej stronie pojawi się ikonka. Warstwa z aktywnym narzędziem identyfikacji widoczna jest na Rys. 5 pod numerem 2. Rys. 5. Obsługa narzędzi warstwy Po kliknięciu na obiekt z danej warstwy zobaczymy okno identyfikacyjne. W przypadku warstw: instytucje publiczne, punkty usługowe i przedsiębiorstwa, OSP, obiekty noclegowe i gastronomiczne, punkty adresowe, działki będą to podstawowe informacje, uwzględniające adres oraz dane kontaktowe łącznie z przekierowaniem na stronę internetową. Przykładowe okno informacyjne widoczne jest na Rys. 6. Rys. 6. Jeden z rodzajów okna informacyjnego Dla warstw z grupy Turystyka dostępna jest rozbudowana wersja okna informacyjnego, poszerzona między innymi o zdjęcia. Jeśli klikniemy na dane zdjęcie raz, uzyskamy jego powiększenie. Po drugim kliknięciu w osobnym oknie ukaże nam się pełny rozmiar fotografii. Przykładowe okno dla obiektów związanych z turystyką ukazuje Rys. 7. 4

5 Rys. 7. Rozbudowana wersja okna informacyjnego Wycieczki 3d Dla 9 obiektów w portalu dostępne są wycieczki 3d. Nie posiadają one swojej własnej warstwy. Można je oglądać z poziomu okien informacyjnych obiektów. Jeżeli istnieje Rys. 8. Widok przykładowego okna z wycieczką 3d taka możliwość przy ikonie obiektu pojawi się symbol ukazuje Rys. 8. Objaśnienie ikon sterowania:. Widok okna z wycieczką 3d 1. Sterowania widokiem mapy: lewo/góra/prawo/dół; 2. Przybliżanie i oddalanie widoku mapy; 3. Włącz/wyłacz automatyczny obrót; 4. Przejdź do pełnego ekranu. Wyjście poprzez kalwisz ESCAPE. 5

Aplikacja mobilna 1. Instalacja darmowej aplikacji Trekbuddy z poziomu smartfona możliwa jest przez sklep Google Play pod adresem: https://play.google.com/store/apps/details?id=net.trekbuddy.

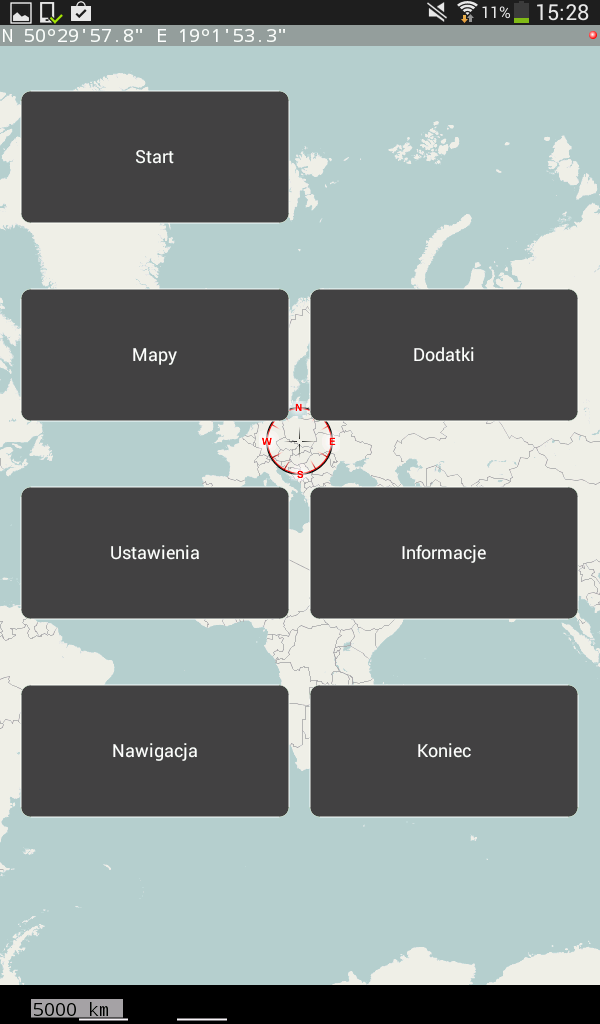

6 Aplikacja mobilna 1. Instalacja darmowej aplikacji Trekbuddy z poziomu smartfona możliwa jest przez sklep Google Play pod adresem: Istnieje też możliwość zainstalowania aplikacji z samodzielnego pliku instalacyjnego (O tym w pkt. 4). 2. Można również pobrać samodzielny instalator odpowiedni dla systemu operacyjnego telefonu: 3. Po zainstalowaniu aplikacji pobieramy mapy dostępne z poziomu ekranu startowego geoportalu bądź pod tym linkiem: 4. Rozpakowujemy archiwum do dowolnej lokalizacji. Znajdują się tam dwa foldery a. Pilica mapa Ten folder kopiujemy do folderu TrekBuddy/maps b. Plik instalacyjny Zawiera plik instalacyjny aplikacji TrekBuddy. Można go użyć jeśli nie skorzystaliśmy z pkt Uruchamiamy aplikację TrekBuddy. 6. Dotykamy ekranu telefonu w lewym dolnym rogu. Pojawia się główne menu (Rys. 9). Rys. 9 Menu główne aplikacji TrekBuddy 7. Klikamy Start aby uruchomić nawigację GPS, a następnie Mapy. Wówczas zostajemy przeniesieni do katalogu maps, do którego wcześniej wgraliśmy nasze mapy. Wybieramy plik Pilica.map. 8. Potwierdzamy, jeżeli program zapyta czy mapa ma stać się domyślną. 6

7 9. Jeżeli program nie złapał sygnału GPS (bywa że może zająć mu to dłuższy czas) zaczynamy się poruszać. 10. Program, specjalną ikoną będzie pokazywał nam naszą pozycję (Rys. 10). Mapę można swobodnie przesuwać przeciągając po niej palcem. Jeżeli chcemy wrócić do naszej aktualnej pozycji, należy dotknąć ekran na środku. 7
