Zapytanie ofertowe. Warszawa, 27 stycznia 2014 r.

Transkrypt

1 ZAMAWIAJĄCY EBS Spółka z ograniczoną odpowiedzialnością ul. Bronisława Czecha Warszawa TRYB ZAPYTANIA OFERTOWEGO Zapytanie ofertowe Warszawa, 27 stycznia 2014 r. 1. Postępowanie nie podlega przepisom ustawy z dnia 29 stycznia 2004 roku - Prawo zamówień publicznych (tj. Dz. U. z 2010 r., Nr 113, poz. 759, ze zm.). 2. Postępowanie jest prowadzone w trybie konkurencyjnym z zachowaniem zasad uczciwej konkurencji, efektywności, równego traktowania wykonawców, jawności i przejrzystości postępowania. 3. Zapytanie dotyczy dwóch zadań, które są częścią planowanego projektu, współfinansowanego przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Programu Operacyjnego Innowacyjna Gospodarka, lata , Priorytet 1. Badania i rozwój nowoczesnych technologii, Działanie 1.4 Wsparcie projektów celowych. 4. Zamówienie dojdzie do skutku pod warunkiem otrzymania dofinansowania w ramach konkursu 1.4/1/2013/POIG. 5. Tytuł projektu: Opracowanie prototypu rodziny wieloantenowych komunikatorów alarmowych GPRS/3G/Ethernet. 6. Kryterium, którym Zamawiający będzie się kierował przy wyborze oferty będzie cena. 7. Zamawiający poinformuje oferentów o dokonanym wyborze. 8. Zamawiający podpisze z wybranym oferentem umowę warunkową na wykonanie przedmiotowych zadań. PRZEDMIOT ZAPYTANIA ORAZ TERMIN REALIZACJI 1. Nazwa zadania: Zakup know-how: algorytmów i bibliotek obsługi poszczególnych bloków oraz badań i analiz działania bloków Okres realizacji zadania Nazwa zadania: Zakup usługi wykonania modeli (prototypów) dla rodziny urządzeń oraz zakup usługi wykonania testów w/w prototypów Okres realizacji zadania Opis zadań zawarty jest w Załączniku nr 1 do niniejszego zapytania 1

2 WYMAGANIA DOTYCZĄCE OFERENTA Oferent winien być właścicielem praw autorskich lub winien posiadać prawo do dysponowania i modyfikacji kodu źródłowego oferowanego przedmiotu. Jeśli Wykonawca nie jest producentem oprogramowania musi posiadać (potwierdzone umową z producentem) prawo do wprowadzania modyfikacji aplikacji bez utraty gwarancji. MIEJSCE ORAZ TERMIN SKŁADANIA OFERT Oferty można składać do dnia do godz. 11:00 na adres mailowy g.rekorajska@ebs.pl lub na adres siedziby spółki: EBS Sp. z o.o. ul. Bronisława Czecha Warszawa 2

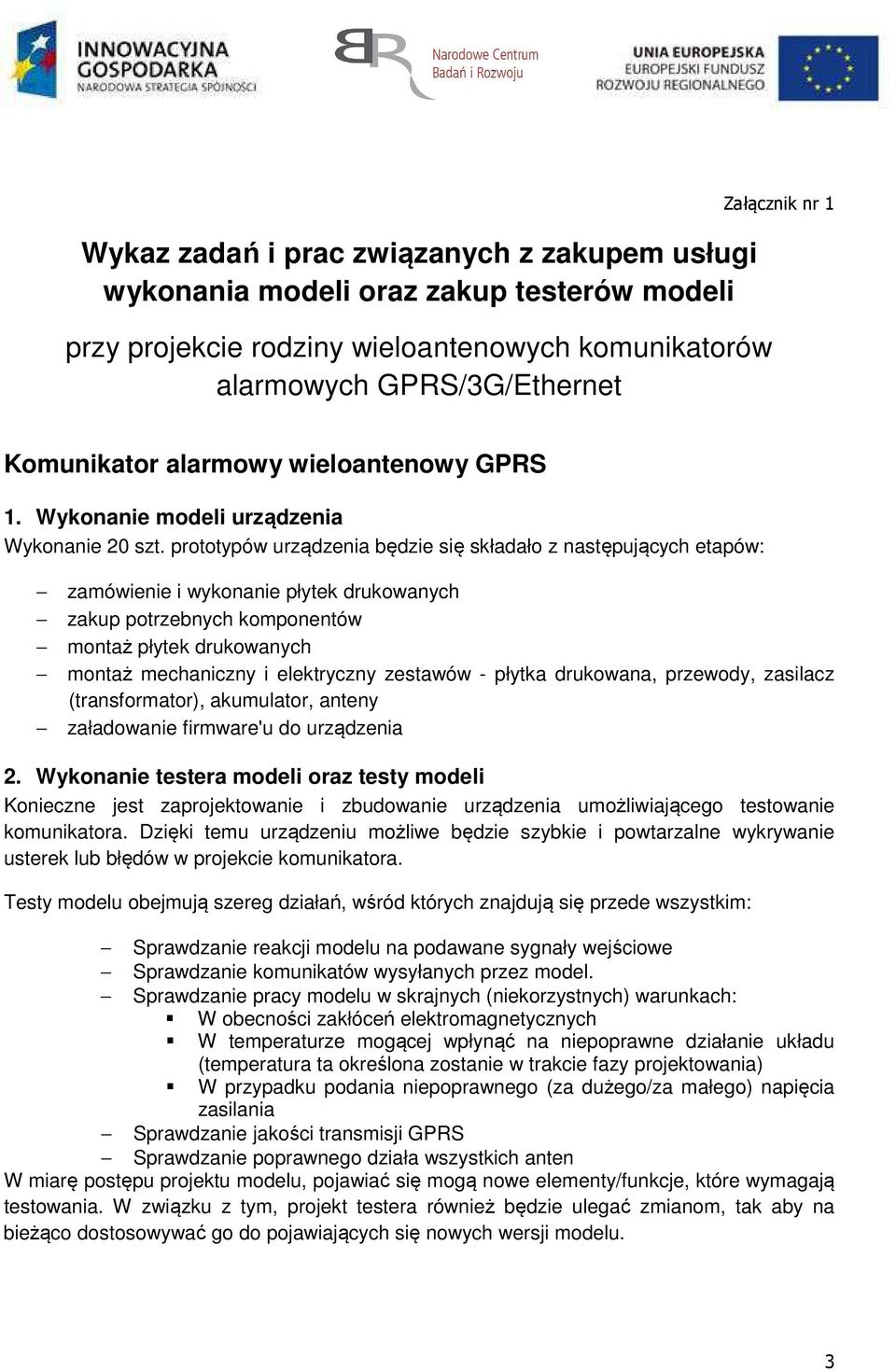

3 Wykaz zadań i prac związanych z zakupem usługi wykonania modeli oraz zakup testerów modeli przy projekcie rodziny wieloantenowych komunikatorów alarmowych GPRS/3G/Ethernet Załącznik nr 1 Komunikator alarmowy wieloantenowy GPRS 1. Wykonanie modeli urządzenia Wykonanie 20 szt. prototypów urządzenia będzie się składało z następujących etapów: zamówienie i wykonanie płytek drukowanych zakup potrzebnych komponentów montaż płytek drukowanych montaż mechaniczny i elektryczny zestawów - płytka drukowana, przewody, zasilacz (transformator), akumulator, anteny załadowanie firmware'u do urządzenia 2. Wykonanie testera modeli oraz testy modeli Konieczne jest zaprojektowanie i zbudowanie urządzenia umożliwiającego testowanie komunikatora. Dzięki temu urządzeniu możliwe będzie szybkie i powtarzalne wykrywanie usterek lub błędów w projekcie komunikatora. Testy modelu obejmują szereg działań, wśród których znajdują się przede wszystkim: Sprawdzanie reakcji modelu na podawane sygnały wejściowe Sprawdzanie komunikatów wysyłanych przez model. Sprawdzanie pracy modelu w skrajnych (niekorzystnych) warunkach: W obecności zakłóceń elektromagnetycznych W temperaturze mogącej wpłynąć na niepoprawne działanie układu (temperatura ta określona zostanie w trakcie fazy projektowania) W przypadku podania niepoprawnego (za dużego/za małego) napięcia zasilania Sprawdzanie jakości transmisji GPRS Sprawdzanie poprawnego działa wszystkich anten W miarę postępu projektu modelu, pojawiać się mogą nowe elementy/funkcje, które wymagają testowania. W związku z tym, projekt testera również będzie ulegać zmianom, tak aby na bieżąco dostosowywać go do pojawiających się nowych wersji modelu. 3

4 Testy automatyczne mogą nie być w stanie ( i często nie są) wykryć wszystkich problemów związanych z modelem, dlatego konieczne jest też ręczne sprawdzenie funkcjonalności modelu oraz skrajnych warunków pracy. Komunikator z funkcją rekonfiguracji central 3. Wykonanie modeli urządzenia Zadanie to co do typu prac jest zbliżone do zadania 1. Zmienia się natomiast zupełnie obiekt prac. Wykonanie 20 szt. prototypów urządzenia będzie się składało z następujących etapów: zamówienie i wykonanie płytek drukowanych zakup potrzebnych komponentów montaż płytek drukowanych montaż mechaniczny i elektryczny zestawów - płytka drukowana, przewody, zasilacz (transformator), akumulator, anteny załadowanie firmware'u do urządzenia 4. Wykonanie testera modeli oraz testy modeli Konieczne jest zaprojektowanie i zbudowanie urządzenia umożliwiającego testowanie komunikatora. Dzięki temu urządzeniu możliwe będzie szybkie i powtarzalne wykrywanie usterek lub błędów w projekcie komunikatora. Testy modelu obejmują szereg działań, wśród których znajdują się przede wszystkim: Sprawdzanie jakości i szybkości transmisji przy funkcjonalności downloadingu dla połączeń GPRS/3G/Ethernet. Sprawdzanie reakcji modelu na podawane sygnały wejściowe Sprawdzanie komunikatów wysyłanych przez model. Sprawdzanie pracy modelu w skrajnych (niekorzystnych) warunkach: W obecności zakłóceń elektromagnetycznych W temperaturze mogącej wpłynąć na niepoprawne działanie układu (temperatura ta określona zostanie w trakcie fazy projektowania) W przypadku podania niepoprawnego (za dużego/za małego) napięcia zasilania Sprawdzenie stabilności działania modelu przy testach długoterminowych. 4

5 Komunikator alarmowy z transmisją w kanale GPRS i Ethernet 1. Wykonanie modeli urządzenia Zadanie to co do typu prac jest zbliżone do zadań 1 i 3. Zmienia się natomiast zupełnie obiekt prac. Wykonanie 20 szt. prototypów urządzenia będzie się składało z następujących etapów: zamówienie i wykonanie płytek drukowanych zakup potrzebnych komponentów ręczny montaż płytek drukowanych montaż mechaniczny i elektryczny zestawów - płytka drukowana, przewody, zasilacz (transformator), akumulator, anteny załadowanie firmware'u do urządzenia 2. Wykonanie testera modeli oraz testy modeli Konieczne jest zaprojektowanie i zbudowanie urządzenia umożliwiającego testowanie komunikatora. Dzięki temu urządzeniu możliwe będzie szybkie i powtarzalne wykrywanie usterek lub błędów w projekcie komunikatora. Testy modelu obejmują szereg działań, wśród których znajdują się przede wszystkim: 1. Sprawdzanie reakcji modelu na podawane sygnały wejściowe 2. Sprawdzanie komunikatów wysyłanych przez model. 3. Sprawdzanie pracy modelu w skrajnych (niekorzystnych) warunkach: a. W obecności zakłóceń elektromagnetycznych b. W temperaturze mogącej wpłynąć na niepoprawne działanie układu (temperatura ta określona zostanie w trakcie fazy projektowania) c. W przypadku podania niepoprawnego (za dużego/za małego) napięcia zasilania 4. Sprawdzanie jakości połączenia GPRS. 5. Sprawdzanie jakości połączenia Ethernet. 6. Sprawdzanie poprawności przesyłu danych na każdym z kanałów. 7. Sprawdzenie stabilności działania modelu przy testach długoterminowych. W miarę postępu projektu modelu, pojawiać się mogą nowe elementy/funkcje, które wymagają testowania. W związku z tym, projekt testera również będzie ulegać zmianom, tak aby na bieżąco dostosowywać go do pojawiających się nowych wersji modelu. Testy automatyczne mogą nie być w stanie ( i często nie są) wykryć wszystkich problemów związanych z modelem, dlatego konieczne jest też ręczne sprawdzenie funkcjonalności modelu oraz skrajnych warunków pracy. 5

6 Komunikator alarmowy z komunikacją w kanale 3G 3. Wykonanie modeli urządzenia Wykonanie 20 szt. prototypów urządzenia będzie się składało z następujących etapów: zamówienie i wykonanie płytek drukowanych zakup potrzebnych komponentów ręczny montaż płytek drukowanych montaż mechaniczny i elektryczny zestawów - płytka drukowana, przewody, zasilacz (transformator), akumulator, anteny załadowanie firmware'u do urządzenia 4. Wykonanie testera modeli oraz testy modeli Konieczne jest zaprojektowanie i zbudowanie urządzenia umożliwiającego testowanie komunikatora. Dzięki temu urządzeniu możliwe będzie szybkie i powtarzalne wykrywanie usterek lub błędów w projekcie komunikatora. Testy modelu obejmują szereg działań, wśród których znajdują się przede wszystkim: 1. Sprawdzanie reakcji modelu na podawane sygnały wejściowe 2. Sprawdzanie komunikatów wysyłanych przez model. 3. Sprawdzanie pracy modelu w skrajnych (niekorzystnych) warunkach: a. W obecności zakłóceń elektromagnetycznych b. W temperaturze mogącej wpłynąć na niepoprawne działanie układu (temperatura ta określona zostanie w trakcie fazy projektowania) c. W przypadku podania niepoprawnego (za dużego/za małego) napięcia zasilania 4. Sprawdzanie jakości połączenia UMTS. 5. Sprawdzanie poprawności przesyłu danych na każdym z kanałów. 6. Sprawdzenie stabilności działania modelu przy testach długoterminowych. W miarę postępu projektu modelu, pojawiać się mogą nowe elementy/funkcje, które wymagają testowania. W związku z tym, projekt testera również będzie ulegać zmianom, tak aby na bieżąco dostosowywać go do pojawiających się nowych wersji modelu. 6

7 Wykaz zadań i prac do wyceny przy projekcie rodziny wieloantenowych komunikatorów alarmowych GPRS/3G/Ethernet 1. Komunikator alarmowy wieloantenowy GPRS 1. Wykonywanie testów odporności na zakłócenia EMC w celu poprawy jakości i niezawodności urządzeń. 2. Badania i ocena zgodności urządzeń radiowych z wymaganiami zasadniczymi urządzeń wyposażonych w nadajniki lub odbiorniki radiowe pracujące w zakresach częstotliwości do 40 GHz. 3. Testy modemów GSM i anten za pomocą specjalistycznego sprzętu w celu sprawdzenia zachowania urządzenia na innych pasmach sieci GSM (np. na pasmach amerykańskich sieci komórkowych). 2. Komunikator z funkcją rekonfiguracji central 1. Implementacja protokołu V22 bis umożliwiającego rozszerzenie obecnego rozwiązania o możliwość współpracy transmiterów z centralami alarmowymi wysyłającymi dane z prędkością do 2400bps pod kątem zastosowania komunikatorze z transmisją 3G oraz Ethernet. 2. Symulacje implementacji protokołu V22bis pod kątem zastosowania komunikatorze z transmisją 3G oraz Ethernet. 3. Przygotowanie modelu urządzenia umożliwiające testy implementacji na platformie docelowej pod kątem zastosowania komunikatorze z transmisją 3G oraz Ethernet. 4. Badanie implementacji protokołu V22bis za pomocą modelu urządzenia pod kątem zastosowania komunikatorze z transmisją 3G oraz Ethernet. 5. Testy implementacji protokołu V22bis za pomocą modelu urządzenia z wybranymi centralami alarmowymi pod kątem zastosowania komunikatorze z transmisją 3G oraz Ethernet. 6. Dokumentacja implementacji protokołu V22bis pod kątem zastosowania komunikatorze z transmisją 3G oraz Ethernet. 7. Przygotowanie protokołu z badań 3. Komunikator alarmowy z transmisją w kanale GPRS i Ethernet 1. Przygotowanie harmonogramu prac związanych z testami nowych rozwiązań z uwzględnieniem dostępnych zasobów. Umożliwi planowanie i zrównoleglenie prac. 2. Projekt i implementacja algorytmu zarządzającego dostępnymi kanałami transmisji: Ethernet/IP, GPRS/IP, SMS zgodnie z konfiguracją. 3. Testy algorytmu zarządzającego dostępnymi kanałami transmisji. Badany będzie rozmiar wygenerowanego kodu oraz czas niezbędny na przełączenie kanału transmisji. 7

8 4. Projekt serwera http umożliwiającego implementację aplikacji WWW umożliwiającej konfigurację urządzenia za pośrednictwem przeglądarki WWW 5. Implementacja serwera http. 6. Testy serwera http. Sprawdzany będzie rozmiar wygenerowanego kodu a także wydajność określona jako liczba transakcji na sekundę. 7. Projekt aplikacji WWW uruchamianej na serwerze http umożliwiającej konfigurację urządzenia 8. Implementacja aplikacji WWW 9. Testy aplikacji WWW. Mają na celu określenie ergonomię użytkowania. 10. Dokumentacja serwera http i aplikacji WWW 4. Komunikator alarmowy z komunikacją w kanale 3G Prace dotyczą wiedzy z zakresu firmware oraz hardware odpowiedzialnej za obsługę modułu 3G, a w szczególności: 1. Opracowanie sprzętowej obsługi toru analogowego audio 2. Opracowanie firmware do obsługi toru audio pod kątem zastosowań m. in. w funkcjonalności downloadingu (zdalnej zmiany konfiguracji central). 3. Analiza możliwości uzyskania funkcjonalności magnetofonu cyfrowego. 4. Opracowanie funkcjonalności zestawu głośnomówiącego pod kątem zastosowania w komunikatorze z funkcją downloadingu. 5. Opracowanie funkcjonalności TTS (Text-to-Speech). 6. Przygotowanie sterownika pozwalającego na implementacje w nowej rodzinie urządzeń EBS. 8

9 SKRÓCONY OPIS PRODUKTÓW 1. Komunikator alarmowy wieloantenowy GPRS Komunikatory (transmitery) alarmowe są jednymi z zasadniczych elementów systemów alarmowych i systemów monitoringu. Systemy alarmowe składające się z szeregu elementów pozwalających na monitorowanie obiektów i ich ochronę przed niepowołanym wtargnięciem. Ochrona wiąże się najczęściej z powiadomieniem stosownych służb albo aktywacją akustyczno-optycznych urządzeń sygnalizacyjnych, bądź też z obydwiema tymi metodami. W skład typowego systemu alarmowego wchodzą sensory, centrala alarmowa, komunikatory alarmowe mające za zadanie utrzymywanie komunikacji z jednostką odbiorczą. Rozwój infrastruktury GSM w Polsce i na świecie pozwala wykorzystywać to medium do transmisji zdarzeń alarmowych poprzez komunikatory GSM/GPRS/SMS. Rolą komunikatora jest odebranie wiadomości albo sygnałów wytworzonych przez centralę alarmową, bądź bezpośrednio przez sensory i przesłanie ich drogą bezprzewodową do jednostki odbiorczej, typowo odbiornika systemu monitoringu. Równocześnie z przesłaniem informacji do stacji monitoringu, komunikator może wysłać wiadomość SMS o zaistniałym zdarzeniu do właściciela obiektu. Interfejsy elektryczne: co najmniej dwa złącza antenowe GSM (transmisja SMS/GPRS). Sygnał będzie przełączany pomiędzy złączami w przypadku zagłuszania sygnału na aktywnym złączu. około 8 wejść dwustanowych lub parametryzowanych, wejście zasilające 16-20VAC, wyjścia typu otwarty kolektor, wyjścia przekaźnikowe, interfejs umożliwiający symulowanie linii telefonicznej, interfejs umożliwiający podłączenie linii telefonicznej ziemnej, Dodatkowe informacje: urządzenie będzie wykorzystywało moduł GSM typu embedded, 2. Komunikator z funkcją rekonfiguracji central alarmowych Komunikator posiadający wszystkie zalety i cechy Komunikatora alarmowego wieloantenowego GPRS oraz dodatkowo funkcjonalność umożliwiającą zdalną rekonfigurację central alarmowych np. poprzez protokół Bell103. 9

10 3. Komunikator alarmowy z transmisją w kanale GPRS i Ethernet Komunikator posiadający wszystkie zalety i cechy Komunikatora alarmowego wieloantenowego GPRS oraz dodatkowo interfejs Ethernet. Ethernet będzie podstawowym medium transmisyjnym, w przypadku braku połączenia pakiety wysyłane będą poprzez sieć GSM. 4. Komunikator alarmowy z komunikacją w kanale 3G Komunikator posiadający wszystkie zalety i cechy Komunikatora alarmowego wieloantenowego GPRS z różnicą co do modułu transmisji. W bieżącym komunikatorze jako moduł transmisji zostanie zastosowany moduł embedded 3G z możliwością pracy również w 2.5G. Wykorzystywane będą kanały transmisji pakietowej, SMS oraz kanał głosowy. 10
