1 9 Przyłącza do szyn zbiorczych

2 PRZYŁĄCZA DO SZYN ZBIORCZYCH Strona Zaciski typ V 127 Zaciski śrubowe do łączenia szyn typ F 130 Płytki śrubowe do łączenia szyn typ D 131 Podkładki aluminiowo-miedziane typ PMA 131 Zaciski do szyn zbiorczych typ C

3 Zaciski typ V Budowa Zalety W skład zacisku kompletnego wcho dzi zacisk typu V oraz płytka zaciskowa typu PV. Użytkownik może sam dobrać odpowiednią kombinację zacisku i płytki według potrzeb. Na zaciski mogą być nakładane osłony izolacyjne typu VPI. pomijalnie mały spadek napięcia (rowkowana powierzchnia płytki dociskowej zrywa warstwę tlenku z powie rzchni żył i powoduje pows ta nie liniowych obszarów styko wych, zaś konstrukcja rowków zapobiega ponownemu utlenieniu oraz zerwaniu drutu); dobra wytrzymałość mechaniczna; duża wytrzymałość zwarciowa; odporność na korozję i zużycie; szybki, łatwy i bezpieczny montaż; zaciski nie wymagają konserwacji. Przyłączanie kabli elektroenergety cznych aluminiowych i miedzianych do szyn rozdzielnic, zacisków rozłączników, podstaw bezpieczni kowych itp. Zaciski nadają się do wszystkich rodzajów żył kabli, tzn. sektorowych wielodrutowych (sm), sektorowych jednodrutowych (se), okrągłych wielodrutowych (rm), okrągłych jednodrutowych (re). Zaciski typu V ze śrubami zwykłymi Materiał Korpus: stop Al o dużej wytrzymałości (AlMgSi), odporny na korozję, niepokrywany. Docisk: mosiądz (CuZn) galwanicznie cynowany. Wkręt: mosiądz (V 120) galwanicznie cynowany lub stal cynkowana galwanicznie (VN 300). Podkładka sprężysta: stal sprężynowa, ocynkowana galwanicznie. podłączenie poje dyn czego przewodu Cu lub Al o żyłach okrągłych lub sektorowych 90 i 120. h Opakowanie Normy 1 szt. PN-EN (IEC ), CE. b l Typ Art. nr Przekrój [mm²] Przekrój IRMS skuteczny Ipk Moment dokręcenia znamionowy [mm²] 1 sek [ka] [ka] [Nm] rm re sm se b h l V 120 (10-120) R32RZ ,5±2, ,5 20 R32RZ

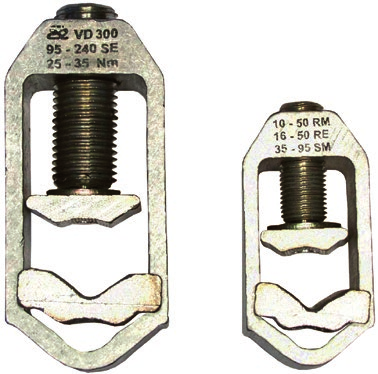

4 Zaciski V podwójne typ VD Budowa W skład zacisku kompletnego wchodzi zacisk VD oraz płytka zaciskowa PV. Użytkownik może sam dobrać odpowiednią kombinację zacisku i płytki według potrzeb. Przyłączanie 1 2 żył kabli elektroenergetycznych aluminiowych i miedzianych do szyn rozdzielnic, zacisków rozłączników, podstaw bezpiecznikowych itp. Zaciski nadają się do wszystkich rodzajów żył kabli, tzn. sektorowych wielodrutowych (sm), sektorowych jednodrutowych (se), okrągłych wielodrutowych (rm), okrągłych jednodrutowych (re). b h l Opakowanie Normy 1 szt. PN-EN (IEC ), CE. Typ Art. nr Przekrój [mm²] Moment dokręcenia [Nm] rm re sm se b h l VD 120 (10-120) R32RZ ,5±2, R32RZ ± Osłony izolacyjne typ VPI Materiał poliamid 6.6. Kolor czarny. jako osłony izolacyjne zacisków V, zwiększające bezpieczeństwo obsługi; posiadają otwór do wprowadzenia klucza imbusowego. Opakowanie 10/25 szt. 28 Ø15 Ø10, Uwaga! Na zamówienie możliwe inne kolory: żółty, niebieski, czerwony, zielony. 42 1,5 40 Typ Art. nr Typ zacisku [g] VPI-3 R32RZ VO

5 Płytki zaciskowe typ PV Materiał Opakowanie Normy miedź cynowana galwanicznie. przyłączanie zacisków typu V (VD) do szyn i zacisków płaskich. 1 szt. PN-EN (IEC ), CE. d B A s Typ Art. nr Przekrój [mm²] Typ zacisku d s A B Imax (35 ºC) 1) (DIN 43670) [A] PV 1/8 R32RZ PV 1/10 R32RZ PV 2/8 R32RZ PV 2/10 R32RZ PV 2/12 R32RZ PV 3/8 R32RZ PV 3/10 R32RZ PV 3/12 R32RZ ) Podane wartości mają jedynie charakter informacyjny. Odnoszą się do jednej szyny pracującej w stałej temperaturze otoczenia. Podana temperatura jest max temperaturą jaką może osiągność szyna dla zadeklarowanej obciążalności. V 120 (10-120) VD 120 (10-120) V 120 (10-120) VD 120 (10-120) 8, , , , , ,

6 Zaciski śrubowe do łączenia szyn typ F Materiał stal ocynkowana. Skład zestawu płytka z otworami przelotowymi, płytka z otworami gwintowanymi, śruby i podkładki. Łączenie szyn elastycznych typu SEI z szynami płaskimi typu PMP. Typ Art. nr Śruba Maksymalny moment dokręcenia [Nm] d a b c g Maksymalna grubość połączenia [mm] F16X16 R32RZ M6x F16X32 R32RZ M6x F20X20 R32RZ M6x F20X40 R32RZ M6x F25X25 R32RZ M6x F25X50 R32RZ M6x F32X32 R32RZ M6x F32X63 R32RZ M6x F40X40 R32RZ M6x F40X80 R32RZ M8x F50X50 R32RZ M6x F50X80 R32RZ M8x F50X100 R32RZ M8x F60X63 R32RZ M6x F80X80 R32RZ M8x F100X100 R32RZ M10x

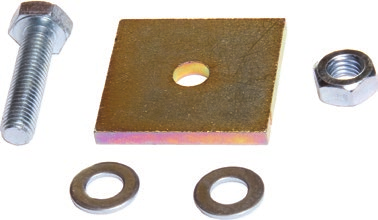

7 sød1 Przyłącza do szyn zbiorczych Płytki śrubowe do łączenia szyn typ D Materiał stal ocynkowana. Skład zestawu płytka z otworem, śruba, podkładka i nakrętka. Łączenie szyn elastycznych typu SEI z szynami płaskimi typu PMP. Typ Art. nr Liczba otworów / śrub Śruba Maksymalny moment dokręcenia [Nm] d a b c g D 32/1 R32RZ M8x , D 40/1 R32RZ M10x , D 40/2 R32RZ M10x , D 50/1 R32RZ M10x , D 50/2 R32RZ M12x , D 90/1 R32RZ M12x , D 90/2 R32RZ M12x , Podkładki aluminiowo-miedziane typ PMA Podkładki wykonane są z blachy bimetalowej Al-Cu. Mają zastoso wanie do łączenia mate riałów z aluminium i miedzi, np. do połą czenia aluminiowej końcówki kabla i miedzianej szyny rozdzielczej. Cu Al Ød2 Typ Art. nr Śruba d D s PMA 3 E13KC M3 3,5 8,5 1 0, PMA 4 E13KC M4 4,5 8,5 1 0, PMA 5 E13KC M5 5,5 11,0 1 0, PMA 6 E13KC M6 6,5 13,0 1 0, PMA 8 E13KC M8 8,5 17,0 1 0, PMA 10 E13KC M10 11,0 22,0 1 0, PMA 12 E13KC M12 13,0 28,0 1 0, PMA 16 E13KC M16 17,0 35,0 1 0, PMA 20 E13KC M20 20,0 40,0 1 0, [kg] szt 131

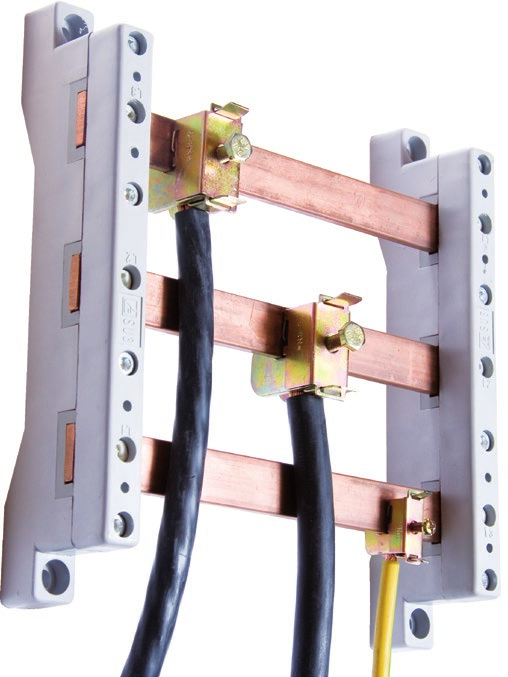

8 Zaciski do szyn zbiorczych typ C Materiał stal ocynkowana. Przyłączanie kabli i przewodów do szyn zbiorczych w rozdzielnicach NN. B C Zaciski śrubowe nakładane na szyny przyłączanie kabli i przewodów nie wymaga wiercenia otworów w szynach. Oferowane są w 2 wersjach: do szyn o grubości 5 i 10 mm. A G Typ Art. nr Znamionowa grubość szyn [mm] Przekrój [mm²] Moment dokręcenia [Nm] A B C G C-5/4 R32RZ C-5/16 R32RZ , C-5/50 R32RZ C-5/70 R32RZ C-5/185 R32RZ C-10/4 R32RZ C-10/16 R32RZ , C-10/50 R32RZ C-10/70 R32RZ C-10/185 R32RZ [g] szt 132
