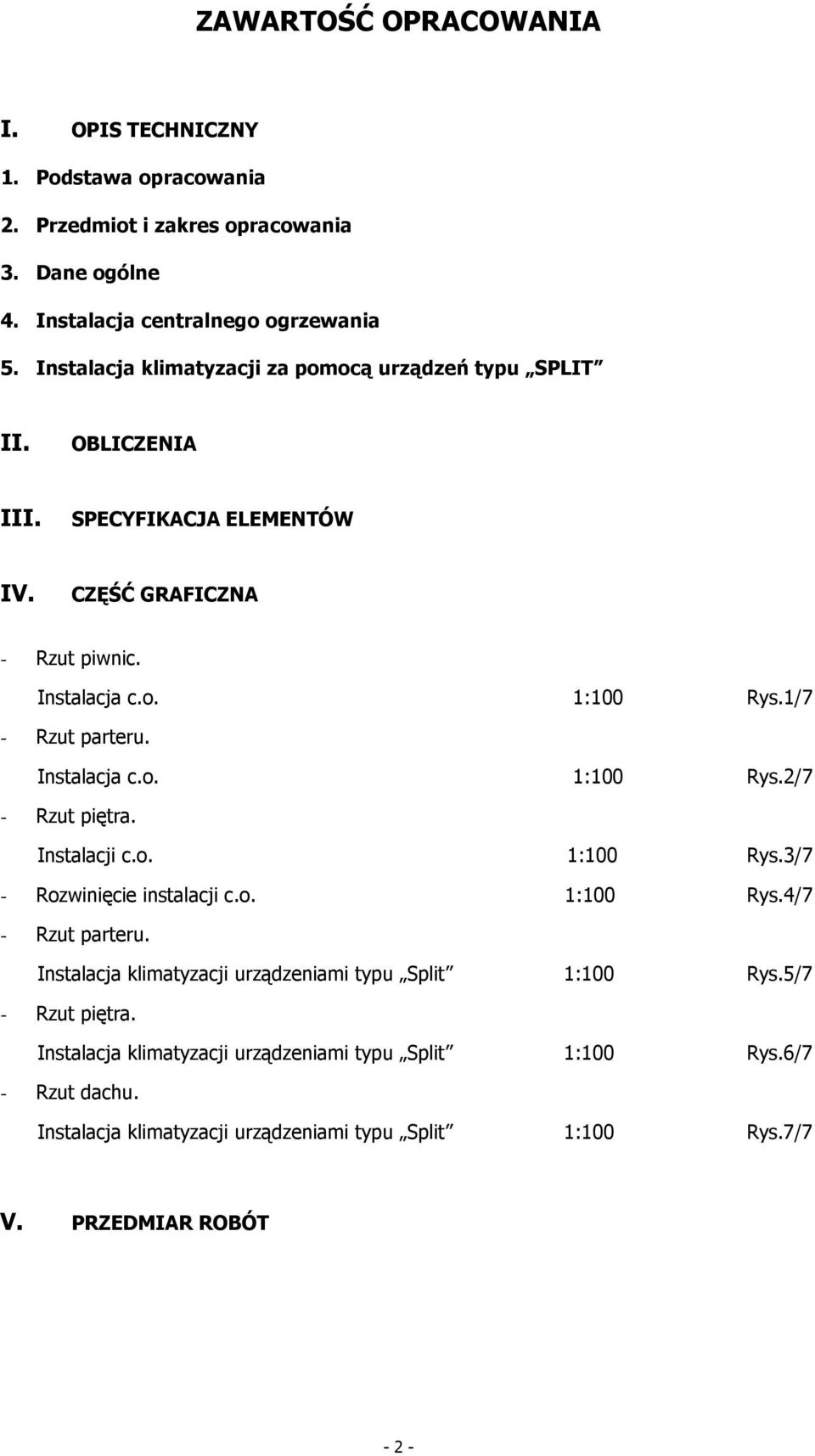

1 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1. Podstawa opracowania 2. Przedmiot i zakres opracowania 3. Dane ogólne 4. Instalacja centralnego ogrzewania 5. Instalacja klimatyzacji za pomocą urządzeń typu SPLIT II. OBLICZENIA III. SPECYFIKACJA ELEMENTÓW IV. CZĘŚĆ GRAFICZNA - Rzut piwnic. Instalacja c.o. 1:100 Rys.1/7 - Rzut parteru. Instalacja c.o. 1:100 Rys.2/7 - Rzut piętra. Instalacji c.o. 1:100 Rys.3/7 - Rozwinięcie instalacji c.o. 1:100 Rys.4/7 - Rzut parteru. Instalacja klimatyzacji urządzeniami typu Split 1:100 Rys.5/7 - Rzut piętra. Instalacja klimatyzacji urządzeniami typu Split 1:100 Rys.6/7 - Rzut dachu. Instalacja klimatyzacji urządzeniami typu Split 1:100 Rys.7/7 V. PRZEDMIAR ROBÓT - 2 -

2 I. OPIS TECHNICZNY 1. Podstawa opracowania uzgodnienia z Inwestorem, zlecenie Inwestora, projekt budowlano-architektoniczny przebudowy i nadbudowy wejścia do BTL, normy i normatywy. 2. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt wykonawczy wewnętrznej instalacji c.o., instalacji klimatyzacji w oparciu o urządzenia typu SPLIT oraz wentylacji grawitacyjnej wspomaganej za pomocą wentylatorów wyciągowych w przebudowywanym i nadbudowywanym budynku Białostockiego Teatru Lalek w Białymstoku. Zakresem opracowania objęto obliczenia strat ciepła, dobór elementów grzejnych i orurowania oraz obliczenia hydrauliczne instalacji centralnego ogrzewania w projektowanym obiekcie, a takŝe dobór elementów wywiewnych współpracujących z instalacją wentylacji grawitacyjnej i urządzeń typu SPLIT wraz ze ścieŝką freonową. 3. Dane ogólne Zapotrzebowanie ciepła: - budynek 30,853kW. Czynnik grzewczy: - woda o parametrach 80 o /55 o C. Ciśnienie dyspozycyjne dla projektowanej instalacji c.o. - H dysp. c.o. = 14,7 kpa. Ciśnienie dyspozycyjne na istniejących rozdzielaczach c.o. w węźle cieplnym - H dysp. c.o. = 20,0 kpa. 4. Instalacja centralnego ogrzewania Przebudowywana i nadbudowywana część budynku wyposaŝona będzie w instalację centralnego ogrzewania wodną, pompową, dwururową o parametrach czynnika grzewczego 80 o /55 o C. Źródłem ciepła dla projektowanej instalacji jest istniejący węzeł cieplny zlokalizowany w wydzielonym pomieszczeniu w piwnicy budynku

3 Główne przewody rozprowadzające /leŝaki i piony/ oraz gałązki do grzejników z zasilaniem bocznym naleŝy wykonać z rur stalowy czarnych ze szwem wg PN 79/H łączonych przez spawanie. Pozostałe rozprowadzenia od rozdzielaczy systemu KAN-therm do grzejników w poszczególnych pomieszczeniach wykonać z rur polietylenowych PE-Xc z osłoną antydyfuzyjną systemu KAN-therm PUSH uniwersalnych do 6 bar układanych w warstwach posadzkowych. Połączenia rur systemu KAN-therm wykonać metodą zaciskową z zastosowaniem pierścieni mosięŝnych pełnych. Przewody rozdzielcze /leŝaki/ naleŝy poprowadzić pod stropem piwnicy zachowując spadek 0,3% w kierunku rozdzielaczy c.o. zgodnie z częścią graficzną opracowania. Jako elementy grzejne przyjęto grzejniki stalowe płytowe zintegrowane z wbudowaną wkładką zaworu termostatycznego i zasilane od dołu PURMO Ventil Compact oraz grzejniki stalowe płytowe z zasilaniem bocznym PURMO Compact Stateczność hydrauliczną instalacji zapewnią wkładki zaworowe termostatyczne z regulacją wstępną wbudowane w grzejniki, zawory termostatyczne typu RTD-N /DANFOSS/ proste montowane przy grzejnikach z zasilaniem bocznym oraz zawór nastawny regulacyjne HYDROCONTROL /OVENTROP/ montowane przy rozdzielaczach instalacyjnych. Do wkładek zaworowych naleŝy montować głowice termostatyczne typu RTS-K Everis /DANFOSS/, zakres nastawy temperatury 8 o /28 o C. Do zaworów RTD-N naleŝy montować głowice termostatyczne typu RTS-Everis 4230 /DANFOSS/, zakres nastawy temperatury 8 o /28 o C. Wszystkie podejścia do grzejników z zasilaniem dolnym wykonać w bruzdach ściennych z zastosowaniem prowadnic systemu KAN-therm. Podejścia do grzejników typu PURMO Ventil Compact zaopatrzyć w kątowe zawory odcinające RLV-KS /DANFOSS/ natomiast do grzejników typu PURMO Compact stosować proste zawory odcinające RLV z funkcją napełniania/opróŝniania /DANFOSS/. W instalacji stosować zawory odcinające kulowe dla ciśnienia roboczego PN6 i maksymalnej temperatury roboczej T = 100 o C. Odpowietrzenie instalacji wykonać poprzez automatyczne zawory odpowietrzające wraz z zaworem odcinającym /AFRISO/ montowane w najwyŝszych punktach instalacji zgodnie z częścią graficzną. Przed wykonaniem izolacji termicznych przewody z rur stalowych zabezpieczyć antykorozyjnie zgodnie z instrukcją KOR-3A; oczyszczenie rur ręczne; malowanie farbą kreadurową

4 Przewody z rur stalowych naleŝy zaizolować termicznie otuliną z poliuretanu typu STEINONORM 300 grubości 25mm. Rurociągi systemu KAN-therm prowadzone w warstwach posadzkowych izolować otulinami z polietylenu do instalacji podtynkowych grubości 4mm THERMOCOMPACT S /THERMAFLEX/. Przed montaŝem elementów regulacyjnych instalację naleŝy poddać płukaniu i przeprowadzić próbę ciśnienia. Trasy przebiegu, spadki, średnice i odwodnienia rurociągów wykonać zgonie z częścią graficzną opracowania. Przejścia przez ściany i stropy wykonać w tulejach ochronnych z rur stalowych o dwie dymensje większych od średnic przewodów. Przed przystąpieniem do robót montaŝowych zdemontować istniejącą instalację c.o. w części obiektu objętej opracowaniem. Grzejniki zlokalizowane w komunikacji na parterze na czas wykonywania prac budowlanych naleŝy zdemontować. Po zakończeniu robót w ich miejscu zamontować grzejniki stalowe płytowe z zasilaniem dolnym. Przewody instalacji c.o. znajdujące się na parterze naleŝy przenieść do pomieszczenia technicznego, połączenie z istniejącą instalacją wykonać na poziomie piwnic. Istniejące przewody instalacji c.o. i c.t. znajdujące się w kanale technicznym naleŝy zabezpieczyć na czas wykonywania prac budowlanych w razie konieczności zdemontować i ponownie zamontować po ich zakończeniu. Wykonać czyszczenie, malowanie i izolowanie przewodów. 6. Instalacja klimatyzacji za pomocą urządzeń typu SPLIT Klimatyzacja pomieszczeń biurowych i socjalnych oraz holu z klatką schodową w przebudowywanym i nadbudowywanym budynku BTL realizowana będzie za pomocą urządzeń typu SPLIT, których jednostki wewnętrzne przeznaczone są do montaŝu ściennego, a takŝe zabudowy w stropie podwieszonym. Jednostki zewnętrzne /skraplacze/ zlokalizowano na ścianach projektowanej nadbudowy. Instalację freonową naleŝy wykonać z rur miedzianych /miedź chłodnicza/ łączonych lutem twardym. Instalacja freonowa klimatyzatorów prowadzona będzie powyŝej stropu podwieszonego oraz w przestrzeni pomiędzy ścianą istniejącą, a ścianą z płyt gipsowo-kartonowych w części projektowanej, a takŝe w bruzdach ściennych w części istniejącej budynku

5 Odprowadzenie kondensatu z jednostek wewnętrznych przewidziano do instalacji kanalizacji sanitarnej /wg opracowania instalacji wod-kan/. Do izolacji przewodów instalacji freonowej stosować otuliny izolacyjne typu ARMAFLEX-AC ARMACELL grubość 13mm. Próby ciśnienia i szczelności dla rurociągów freonowych naleŝy wykonać azotem na ciśnienie 25bar w czasie 24 godzin, a następnie wykonać próbę próŝniową szczelności 0bar w czasie 24 godzin. Po pozytywnych wynikach prób szczelności i ciśnienia instalację połączyć z agregatem i jednostkami wewnętrznymi. Pomieszczenia WC, pomieszczenie socjalne w projektowanej części budynku, a takŝe pokoje biurowe, garderoba i WC w części istniejącej posiadać będą wentylację mechaniczną wywiewną realizowaną przez wentylatory wywiewne, łazienkowe montowane na kanałach grawitacyjnych w w/w pomieszczeniach. W pomieszczeniach WC przewidziano załączanie wentylatorów łącznie z oświetleniem i zastosowano opóźnienie czasowe, natomiast w pozostałych pomieszczeniach włączanie odbywać się będzie w sposób ręczny. Uwaga: Całość robót instalacyjno-montaŝowych wykonać zgodnie z "Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych cz.ii Instalacje sanitarne i przemysłowe". Projektant: mgr inŝ. Katarzyna Saulewicz - 6 -

6 II. OBLICZENIA 2.1. Obliczenie zysków ciepła w pokojach biurowych Pokój biurowy (istniejąca część budynku) Q L =1*2*100=200W s 1 =4,5 m 2 /powierzchnia okna/ q 1 =400 W/m 2 Q O =4,5*400=1800W s 1 =33,18 m 2 /powierzchnia ścian zewnętrznych/ Q Z=33,18*20=664W s=24,91m 2 /powierzchnia dachu/ Q SF =24,91*20=498W Zyski ciepła przez podłogę Q P =s*q s=24,91m 2 /powierzchnia podłogi/ q=10w/m 2 Q SF =24,91*10=249W Q=3,411kW - 7 -

7 Pokój biurowy (istniejąca część budynku) Q L =1*2*100=200W s 1 =2,25 m 2 /powierzchnia okna/ q 1 =400 W/m 2 Q O =2,25*400=900W s 1 =18,55 m 2 /powierzchnia ścian zewnętrznych/ Q Z=18,55*20=371W s=35,92m 2 /powierzchnia dachu/ Q SF =35,92*20=718W Zyski ciepła przez podłogę Q P =s*q s=35,92m 2 /powierzchnia podłogi/ q=10w/m 2 Q SF =35,92*10=359W Q=2,548kW - 8 -

8 Pokój biurowy (istniejąca część budynku) Q L =1*2*100=200W s 1 =2,25 m 2 /powierzchnia okna/ q 1 =400 W/m 2 Q O =2,25*400=900W s 1 =7,89 m 2 /powierzchnia ścian zewnętrznych/ Q Z=7,89*20=158W s=13,78m 2 /powierzchnia dachu/ Q SF =13,78*20=276W Zyski ciepła przez podłogę Q P =s*q s=13,78m 2 /powierzchnia podłogi/ q=10w/m 2 Q SF =13,78*10=138W Q=1,672kW Klimatyzacja powyŝszych pomieszczeń odbywać się będzie za pomocą urządzeń pracujących w układzie multisplit firmy DAIKIN złoŝonych z następujących elementów: - 9 -

9 - jednostka zewnętrzna klimatyzatora typu 4MKS75E7V3B - jednostki wewnętrzne przeznaczone do montaŝu ściennego zlokalizowane odpowiednio w powyŝszych pomieszczeniach: ~ jednostka wewnętrzna typu FTKS35D, ~ jednostka wewnętrzna typu FTKS25D, ~ jednostka wewnętrzna typu FTKS20D. Pokój biurowy (istniejąca część budynku) Q L =1*2*100=200W s 1 =2,25 m 2 /powierzchnia okna/ q 1 =400 W/m 2 Q O =2,25*400=900W s 1 =7,89 m 2 /powierzchnia ścian zewnętrznych/ Q Z=7,89*20=158W s=13,78m 2 /powierzchnia dachu/ Q SF =13,78*20=276W Zyski ciepła przez podłogę Q P =s*q s=13,78m 2 /powierzchnia podłogi/ q=10w/m

10 Q SF =13,78*10=138W Q=1,672kW Pokój biurowy (istniejąca część budynku) Q L =1*2*100=200W s 1 =2,25 m 2 /powierzchnia okna/ q 1 =400 W/m 2 Q O =2,25*400=900W s 1 =7,89 m 2 /powierzchnia ścian zewnętrznych/ Q Z=7,89*20=158W s=13,78m 2 /powierzchnia dachu/ Q SF =13,78*20=276W Zyski ciepła przez podłogę Q P =s*q s=13,78m 2 /powierzchnia podłogi/ q=10w/m 2 Q SF =13,78*10=138W

11 Q=1,672kW Pokój biurowy (istniejąca część budynku) Q L =1*2*100=200W s 1 =4,5 m 2 /powierzchnia okna/ q 1 =400 W/m 2 Q O =4,5*400=1800W s 1 =32,4 m 2 /powierzchnia ścian zewnętrznych/ Q Z=32,4*20=648W Zyski ciepła przez ściany wewnętrzne s 1 =15,75 m 2 /powierzchnia ścian wewnętrznych/ q 1 =10 W/m 2 Q Z=15,75*10=158W s=23,85m 2 /powierzchnia dachu/ Q SF =23,85*20=477W

12 Zyski ciepła przez podłogę Q P =s*q s=23,85m 2 /powierzchnia podłogi/ q=10w/m 2 Q SF =23,85*10=239W Q=3,522kW Klimatyzacja powyŝszych pomieszczeń odbywać się będzie za pomocą urządzeń pracujących w układzie multisplit firmy DAIKIN złoŝonych z następujących elementów: - jednostka zewnętrzna klimatyzatora typu 4MKS75E7V3B - jednostki wewnętrzne przeznaczone do montaŝu ściennego zlokalizowane odpowiednio w powyŝszych pomieszczeniach: ~ jednostka wewnętrzna typu FTKS20D, ~ jednostka wewnętrzna typu FTKS20D, ~ jednostka wewnętrzna typu FTKS35D. Garderoba (projektowana część budynku) Q L =1*2*100=200W s 1 =4,5 m 2 /powierzchnia okna/ q 1 =200 W/m 2 Q O =4,5*200=900W s 1 =25,54 m 2 /powierzchnia ścian zewnętrznych/

13 Q Z=25,54*20=511W Zyski ciepła przez ściany wewnętrzne s 1 =13,2 m 2 /powierzchnia ścian wewnętrznych/ q 1 =10 W/m 2 Q Z=13,2*10=132W s=20,35m 2 /powierzchnia dachu/ Q SF =20,35*20=407W Q=2,150kW Pokój biurowy (projektowana część budynku) Q L =1*2*100=200W s 1 =5,4 m 2 /powierzchnia okna/ q 1 =200 W/m 2 Q O =5,4*200=1080W s 1 =8,0 m 2 /powierzchnia ścian zewnętrznych/ Q Z=8,0*20=160W

14 s=15,68m 2 /powierzchnia dachu/ Q SF =15,68*20=314W Q=1,754kW Pomieszczenie socjalne (projektowana część budynku) n=4 osoby Q L =1*4*100=400W s 1 =4,5 m 2 /powierzchnia okna/ q 1 =200 W/m 2 Q O =4,5*200=900W s 1 =27,42 m 2 /powierzchnia ścian zewnętrznych/ Q Z=27,42*20=548W s=22,55m 2 /powierzchnia dachu/ Q SF =22,55*20=451W

15 Q=2,299kW Klimatyzacja powyŝszych pomieszczeń odbywać się będzie za pomocą urządzeń pracujących w układzie multisplit firmy DAIKIN złoŝonych z następujących elementów: - jednostka zewnętrzna klimatyzatora typu 4MKS75E7V3B - jednostki wewnętrzne przeznaczone do montaŝu w stropie podwieszonym zlokalizowane odpowiednio w powyŝszych pomieszczeniach: ~ jednostka wewnętrzna typu FFQ25B, ~ jednostka wewnętrzna typu FFQ25B, ~ jednostka wewnętrzna typu FFQ25B. KaŜde urządzenie montowane wewnątrz pomieszczeń naleŝy wyposaŝyć w panel dekoracyjny typu BYFQ60BAW1. Jednostki wewnętrzne współpracować będą ze sterownikami naściennymi typu BRC1D52. Pokój biurowy (projektowana część budynku) Q L =1*2*100=200W s 1 =7,5 m 2 /powierzchnia okna/ q 1 =300 W/m 2 Q O =7,5*300=2250W s 1 =43,08 m 2 /powierzchnia ścian zewnętrznych/ Q Z=43,08*20=862W

16 s=47,85m 2 /powierzchnia dachu/ Q SF =47,85*20=957W Zyski ciepła przez podłogę s=47,85m 2 /powierzchnia podłogi/ q=10w/m 2 Q SF =47,85*10=479W Q=4,748kW Klimatyzacja powyŝszego pomieszczenia odbywać się będzie za pomocą urządzeń pracujących w układzie multisplit firmy DAIKIN złoŝonych z następujących elementów: - jednostka zewnętrzna klimatyzatora typu 2MKS50E2V1B - jednostki wewnętrzne przeznaczone do montaŝu w stropie podwieszonym: ~ jednostka wewnętrzna typu FFQ25B, ~ jednostka wewnętrzna typu FFQ25B. KaŜde urządzenie montowane wewnątrz pomieszczeń naleŝy wyposaŝyć w panel dekoracyjny typu BYFQ60BAW1. Jednostki wewnętrzne współpracować będą ze sterownikami naściennymi typu BRC1D52. Pokój biurowy (projektowana część budynku) Q L =1*2*100=200W s 1 =6,3 m 2 /powierzchnia okna/

17 q 1 =300 W/m 2 Q O =6,3*300=1890W s 1 =31,46 m 2 /powierzchnia ścian zewnętrznych/ Q Z=31,46*20=629W Zyski ciepła przez ściany wewnętrzne s 1 =7,82 m 2 /powierzchnia ścian wewnętrznych/ q 1 =10 W/m 2 Q Z=7,82*10=78W s=26,5m 2 /powierzchnia dachu/ Q SF =26,5*20=530W Zyski ciepła przez podłogę s=26,5m 2 /powierzchnia podłogi/ q=10w/m 2 Q SF =26,5*10=265W Q=3,592kW Sekretariat (projektowana część budynku)

18 Q L =1*2*100=200W s 1 =2,4 m 2 /powierzchnia okna/ q 1 =200 W/m 2 Q O =2,4*200=480W s 1 =10,6 m 2 /powierzchnia ścian zewnętrznych/ Q Z=10,6*20=212W Zyski ciepła przez ściany wewnętrzne s 1 =8,5 m 2 /powierzchnia ścian wewnętrznych/ q 1 =10 W/m 2 Q Z=8,5*10=85W s=27,0m 2 /powierzchnia dachu/ Q SF =27,0*20=540W Zyski ciepła przez podłogę s=27,0m 2 /powierzchnia podłogi/ q=10w/m 2 Q SF =27,0*10=270W Q=1,787kW Klimatyzacja powyŝszych pomieszczeń odbywać się będzie za pomocą urządzeń pracujących w układzie multisplit firmy DAIKIN złoŝonych z następujących elementów: - jednostka zewnętrzna klimatyzatora typu 2MKS50E2V1B

19 - jednostki wewnętrzne przeznaczone do montaŝu w stropie podwieszonym zlokalizowane odpowiednio w powyŝszych pomieszczeniach: ~ jednostka wewnętrzna typu FFQ25B, ~ jednostka wewnętrzna typu FFQ25B. KaŜde urządzenie montowane wewnątrz pomieszczeń naleŝy wyposaŝyć w panel dekoracyjny typu BYFQ60BAW1. Jednostki wewnętrzne współpracować będą ze sterownikami naściennymi typu BRC1D52. Hol i komunikacja parter+piętro (projektowana część budynku) s 1 =39,22m 2 /powierzchnia okna/ q 1 =200 W/m 2 Q O =39,22*200=7844W Zyski ciepła przez świetliki Q s =s 1 *q 1 s 1 =8,64m 2 /powierzchnia okna/ q 1 =400 W/m 2 Q O =8,64*400=3456W s 1 =56,78m 2 /powierzchnia ścian zewnętrznych/ Q Z=56,78*20=1136W Zyski ciepła przez ściany wewnętrzne s 1 =161,58 m 2 /powierzchnia ścian wewnętrznych/ q 1 =10 W/m 2 Q Z=161,58*10=1616W s=95,78m 2 /powierzchnia dachu/

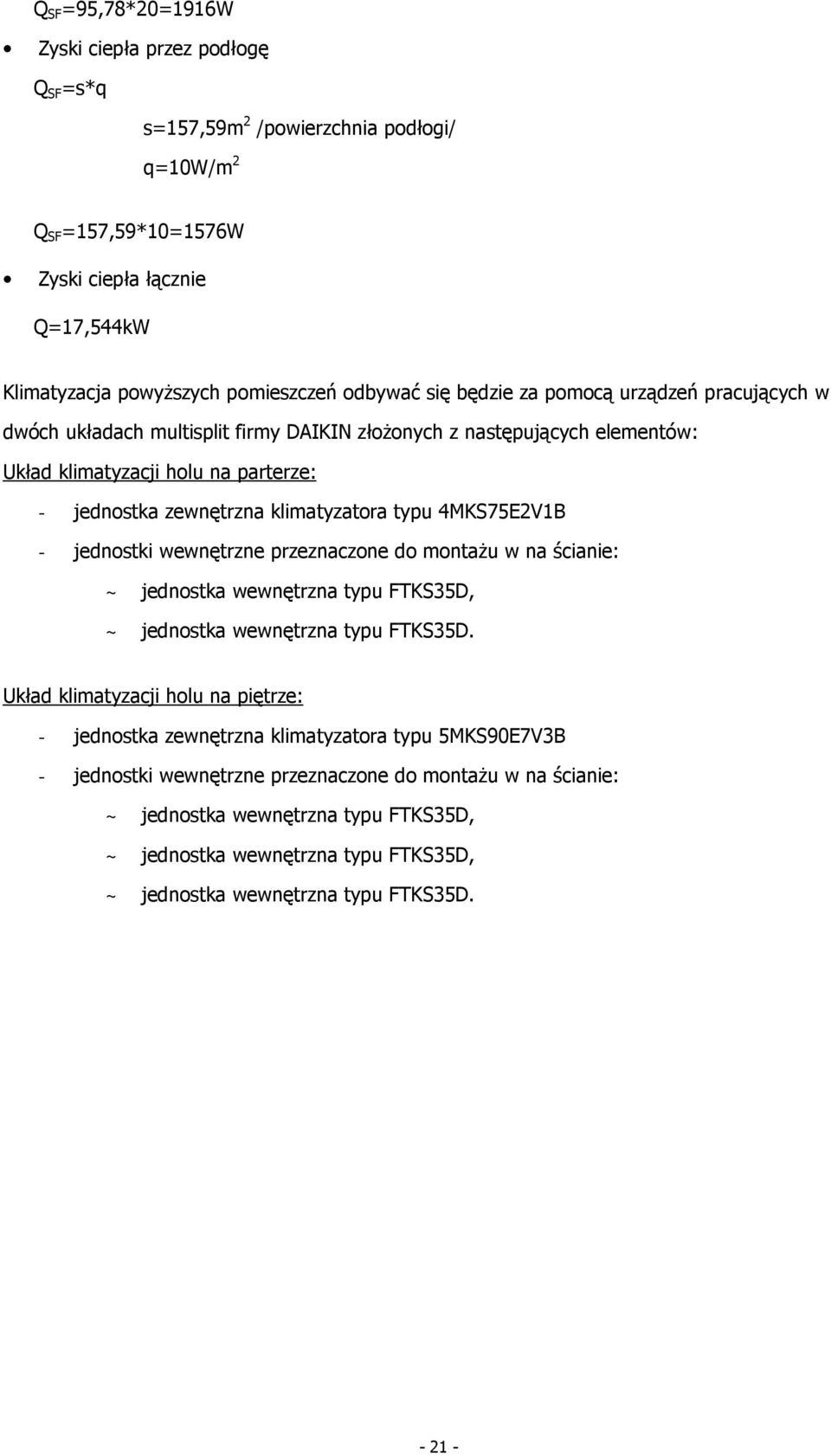

20 Q SF =95,78*20=1916W Zyski ciepła przez podłogę s=157,59m 2 /powierzchnia podłogi/ q=10w/m 2 Q SF =157,59*10=1576W Q=17,544kW Klimatyzacja powyŝszych pomieszczeń odbywać się będzie za pomocą urządzeń pracujących w dwóch układach multisplit firmy DAIKIN złoŝonych z następujących elementów: Układ klimatyzacji holu na parterze: - jednostka zewnętrzna klimatyzatora typu 4MKS75E2V1B - jednostki wewnętrzne przeznaczone do montaŝu w na ścianie: ~ jednostka wewnętrzna typu FTKS35D, ~ jednostka wewnętrzna typu FTKS35D. Układ klimatyzacji holu na piętrze: - jednostka zewnętrzna klimatyzatora typu 5MKS90E7V3B - jednostki wewnętrzne przeznaczone do montaŝu w na ścianie: ~ jednostka wewnętrzna typu FTKS35D, ~ jednostka wewnętrzna typu FTKS35D, ~ jednostka wewnętrzna typu FTKS35D

21 III. SPECYFIKACJA ELEMENTÓW INSTALACJI WENTYLACJI GRAWITACYJNEJ I KLIMATYZACJI 3.1. Instalacja wentylacji grawitacyjnej wspomagana za pomocą wentylatorów wywiewnych Wywiew instalacja wentylacji grawitacyjnej współpracująca z wentylatorami wywiewnymi Oznaczenie kształtki Wyszczególnienie Ilość [szt.] W-1 Wentylator MURO 150 PLUS /DANFOSS/ 3 W-2 Wentylator MURO 120 PLUS w tym cztery typu T /DANFOSS/ Instalacja klimatyzacji za pomocą urządzeń typu SPLIT Wewnętrzne jednostki klimatyzatorów typu SPLIT Oznaczenie kształtki JW-1 JW-2 JW-3 JW-4 Wyszczególnienie Jednostka wewnętrzna klimatyzatora typu Split ścienna typu FTKS35D /DAIKIN/ Jednostka wewnętrzna klimatyzatora typu Split ścienna typu FTKS25D /DAIKIN/ Jednostka wewnętrzna klimatyzatora typu Split ścienna typu FTKS20D /DAIKIN/ Jednostka wewnętrzna klimatyzatora typu Split kasetonowa typu FFQ25B /DAIKIN/ Ilość [szt.] Zewnętrzne jednostki klimatyzatorów typu SPLIT Oznaczenie kształtki JZ-1 JZ-2 JZ-3 JZ-4 Wyszczególnienie Jednostka zewnętrzna klimatyzatora typu Split typu 4MKS75E7V3B /DAIKIN/ Jednostka zewnętrzna klimatyzatora typu Split typu 2MKS50E2V1B /DAIKIN/ Jednostka zewnętrzna klimatyzatora typu Split typu 4MKS75E2V1B /DAIKIN/ Jednostka zewnętrzna klimatyzatora typu Split typu 5MKS90E7V3B /DAIKIN/ Ilość [szt.]
