System interkomowy. Analogowe stacje naścienne serii WS 200P A

Transkrypt

1 1 Analogowe stacje naścienne serii WS 200P A Seria ta używana jest jako stacja interkomowa podrzędna w pomieszczeniach i na zewnątrz budynków. Każdy przycisk można przyporządkować do numeru przywołania. Pola opisowe służące do indywidualnego opisywania przycisków. Kompaktowa budowa uniemożliwia dostawanie się strumieni wody, brudu lub kurzu. Typowe zastosowanie: Wejścia pomocnicze, sklepy, korytarze, parkingi, itp.

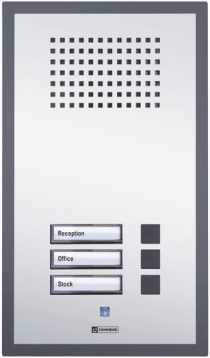

2 Analogowe stacje naścienne serii WS 200P A 1. WS 20xP A (na zdjęciu WS 203P A) Stacja analogowa z maks. 3 programowalnymi przyciskami bezpośredniego wybierania numeru oraz polami opisowymi, mikrofonem elektretowym z czerwoną diodą LED rozmowy, głośnikami o impedancji 50 Ω, stopniem ochrony IP 65, konstrukcją poliwęglanową. Dane techniczne korzyści Korzyści ź Konstrukcja poliwęglanowa ź Programowalne przyciski bezpośredniego wybierania numeru ź Pola opisowe ź Stopień ochrony IP 65 Wyposażenie ź Terminal interkomowy ź Skrócona instrukcja obsługi Wymagania systemowe GE 800/ GE 300: ź GE 800 (min. PRO C) z G8-GET ź GE 300 (min. PRO C) z G3-GET ź Oprogramowanie konfiguracyjne min. CCT C GE 700/ GE 200: ź GE 700 (min. PRO 5.0) z G7-GET-4 ź GE 200 (min. PRO 5.0) z G2-GET-4 ź Wykryta jako Standard analogowy" Długość linii GE 800/ GE 300 Typ kabla: 0,4 mm 0,381 mm 0,5 mm 0,483 mm 0,6 mm 0,610 mm 0,8 mm 0,813 mm 1,0 mm 1,02 mm Długość linii: 620 m 900 m m m m Wszystkie dane dotyczące długości linii odnoszą się do tłumienności głośnika o wartości około 9 db oraz tłumienności mikrofonu o wartości około 3 db. Większe długości linii będą osiągnięte przy większej tłumienności. Długość linii GE 700/ GE 200 Typ kabla: 0,4 mm 0,381 mm 0,5 mm 0,483 mm 0,6 mm 0,610 mm 0,8 mm 0,813 mm 1,0 mm 1,02 mm Długość linii: 350 m 560 m 900 m m m Wszystkie dane dotyczące długości linii odnoszą się do tłumienności głośnika o wartości około 9 db oraz tłumienności mikrofonu o wartości około 3 db. Większe długości linii mogą być osiągnięte przy większej tłumienności.

3 Dane techniczne korzyści Dane techniczne Stopień ochrony IP: IP 65 Panel przedni: Mikrofon: Głośnik: Wskazywanie przywoływania: Przycisk przywoływania: Zakres częstotliwości: Zakres temperatury roboczej: Zakres temperatury przechowywania: Wilgotność względna: Podłączanie: Źródło zasilania: Okablowanie: Mocowanie: Wymiary: Waga wraz z opakowaniem: Poliwęglanowy Dookólny mikrofon elektretowy umożliwiający rozmowę z odległości maks. 7 m Specjalny typ membrany w celu uzyskania optymalnej jakości dźwięku, ciśnienie akustyczne: 85 db/ 1 W/ 1 m, 50 omów Czerwona dioda LED rozmowy Przyciski bezpośredniego wybierania numeru z polem opisowym Hz Od 20 C do 70 C Od 20 C do 70 C Maks. 95% bez kondensacji Dołączalne przyłącza śrubowe Z serwera interkomowego Rozprowadzane gwiaździście, 4-żyłowe, skręcone Zestaw do montażu podtynkowego WSFB 50P Zestaw do montażu powierzchniowego WSSH 50P Z zestawem do montażu podtynkowego: 165 mm (szer.), 280 mm (wys.), 13 mm (głęb.) Z zestawem do montażu powierzchniowego: 165 mm (szer.), 280 mm (wys.), 51 mm (głęb.) Ok. 750 g Środki ostrożności ź Podczas otwierania stacji należy zachować środki ostrożności ESD. ź Stacje mogą być otwierane tylko przez autoryzowanych pracowników serwisu. Zalecenia dotyczące montażu ź Nie należy wystawiać stacji na działanie wysokich temperatur (poniżej -20 C lub powyżej +70 C). ź W przypadku montażu podtynkowego wymagany jest zestaw do montażu WSFB 50P (osobno do nabycia). ź W przypadku montażu powierzchniowego wymagany jest zestaw do montażu WSSH 50P (osobno do nabycia).

4 Zalecana wysokość montażu Górna krawędź stacji na wysokości około 1,65 m od podłogi. Wysokość montażu należy dopasować do własnych potrzeb. ok m Podłoga Połączenie Abonent Serwer interkomowy (A,B,C,D) Potencjometr czułości mikrofonu Potencjometr głośnika A B C D Szczelina służąca do wsunięcia etykiet przycisków

5 Wymiary panelu przedniego Wymiary w mm, bez odwzorowania skali! Głębokość: 13 (0.51) Wnęka w przypadku mocowania na ścianie: 15 (0.59) 165 (6.5) Wewnętrzne kontury mogą różnić się zależnie od wersji stacji 280 (11) Konfiguracja przycisków Wybieranie numeru na serwerze interkomowym: Przycisk 5 Przycisk 0 * *** ** Przycisk 4 * Wersja 1-przyciskowa (WS 201x) ** Wersja 2-przyciskowa (WS 202x) *** Wersja 3-przyciskowa (WS 203x) ul. 17 Stycznia 119, Leszno tel fax leszno@ccpartners.pl ul. Polanki 67c Gdańsk tel fax gdansk@ccpartners.pl ul. Kościuszki Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
