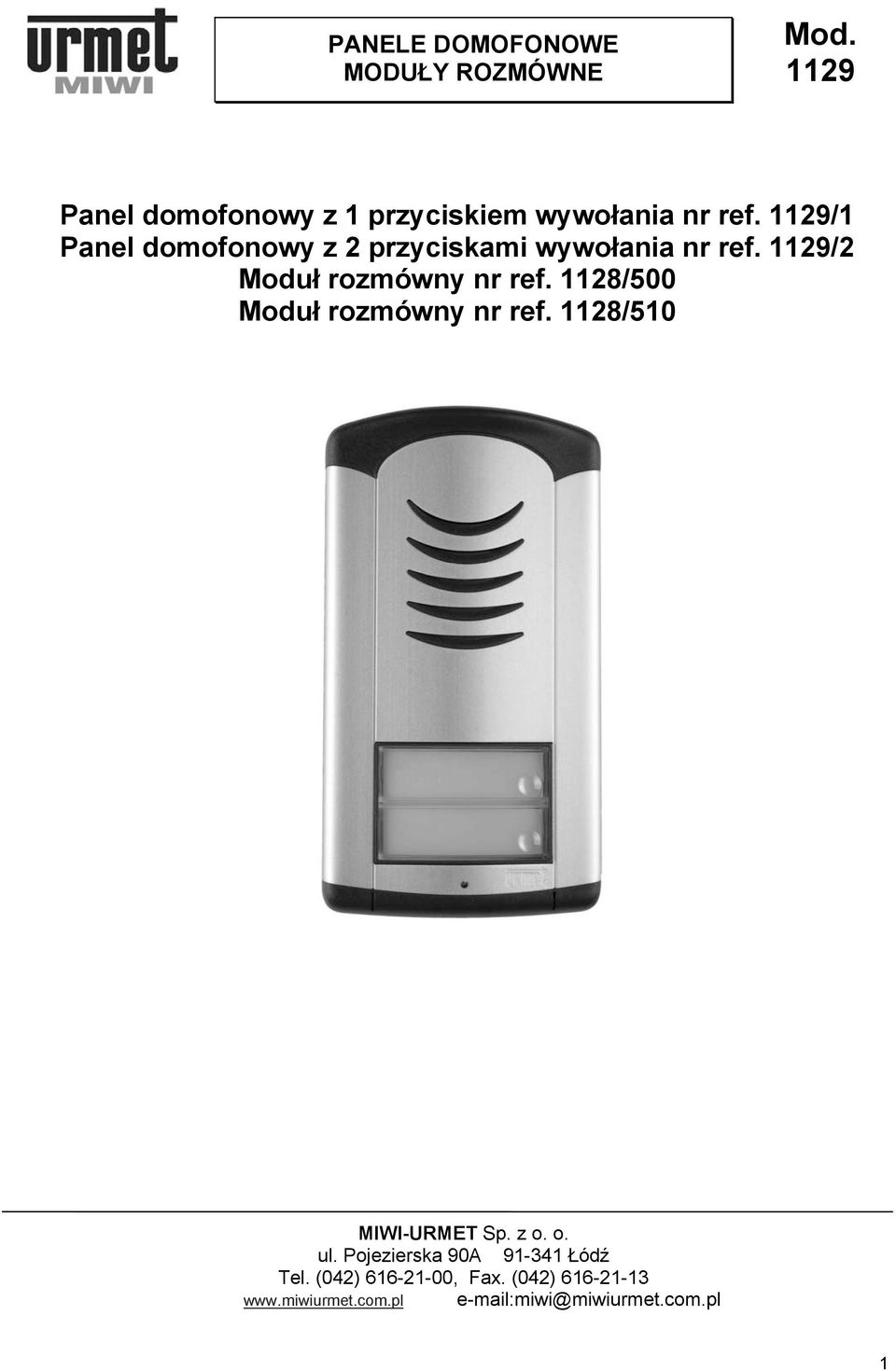

1 PANELE DOMOFONOWE MODUŁY ROZMÓWNE Mod Panel domofonowy z 1 przyciskiem wywołania nr ref. 1129/1 Panel domofonowy z 2 przyciskami wywołania nr ref. 1129/2 Moduł rozmówny nr ref. 1128/500 Moduł rozmówny nr ref. 1128/510 MIWI-URMET Sp. z o. o. ul. Pojezierska 90A Łódź Tel. (042) , Fax. (042) miwi@miwiurmet.com.pl 1

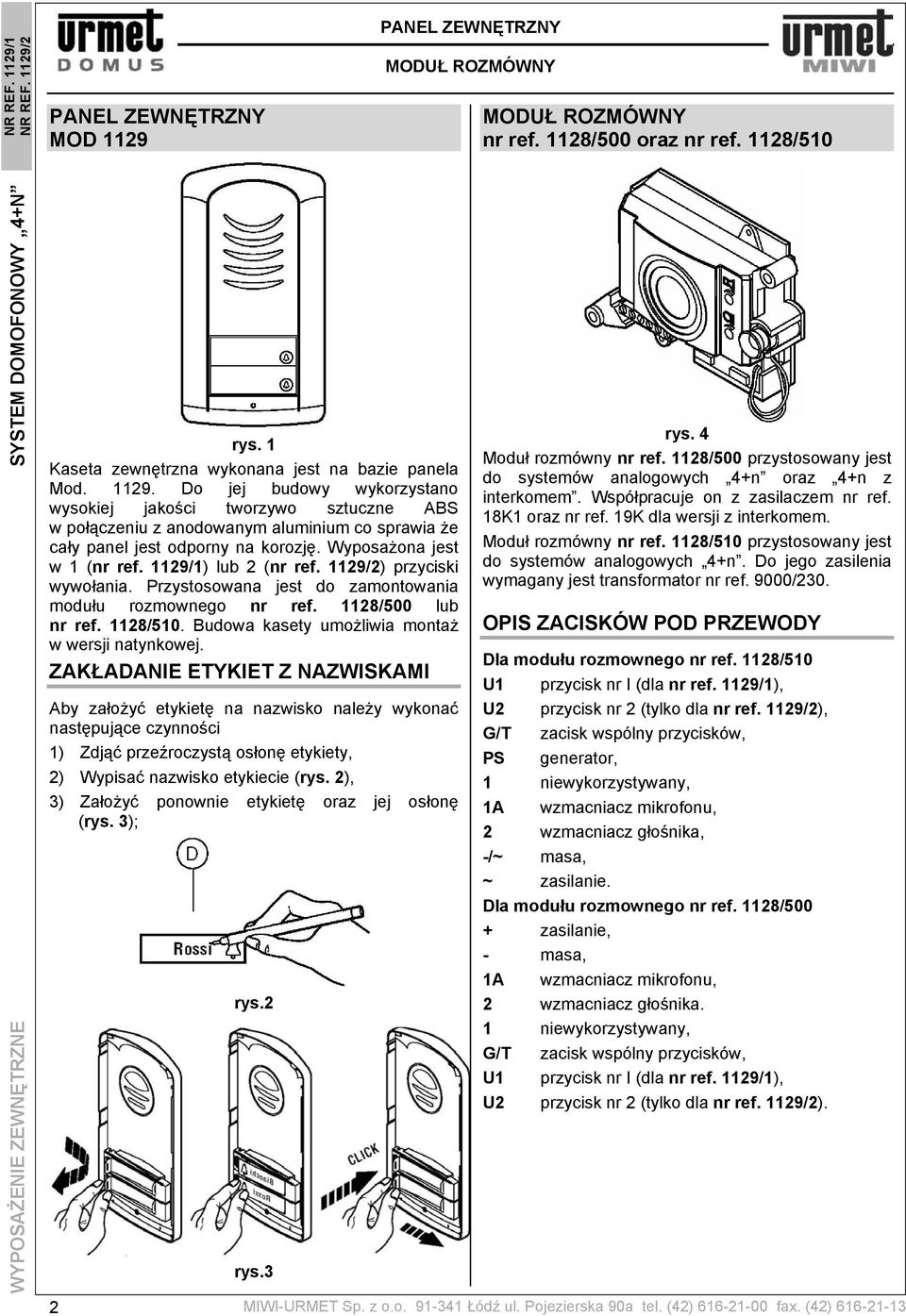

2 NR REF. 1129/1 PANEL ZEWNĘTRZNY MOD 1129 PANEL ZEWNĘTRZNY MODUŁ ROZMÓWNY MODUŁ ROZMÓWNY nr ref. 1128/500 oraz nr ref. 1128/510 WYPOSAŻENIE ZEWNĘTRZNE rys. 1 Kaseta zewnętrzna wykonana jest na bazie panela Mod Do jej budowy wykorzystano wysokiej jakości tworzywo sztuczne ABS w połączeniu z anodowanym aluminium co sprawia że cały panel jest odporny na korozję. Wyposażona jest w 1 (nr ref. 1129/1) lub 2 (nr ref. 1129/2) przyciski wywołania. Przystosowana jest do zamontowania modułu rozmownego nr ref. 1128/500 lub nr ref. 1128/510. Budowa kasety umożliwia montaż w wersji natynkowej. ZAKŁADANIE ETYKIET Z NAZWISKAMI Aby założyć etykietę na nazwisko należy wykonać następujące czynności 1) Zdjąć przeźroczystą osłonę etykiety, 2) Wypisać nazwisko etykiecie (rys. 2), 3) Założyć ponownie etykietę oraz jej osłonę (rys. 3); 2 rys.2 rys.3 rys. 4 Moduł rozmówny nr ref. 1128/500 przystosowany jest do systemów analogowych 4+n oraz 4+n z interkomem. Współpracuje on z zasilaczem nr ref. 18K1 oraz nr ref. 19K dla wersji z interkomem. Moduł rozmówny nr ref. 1128/510 przystosowany jest do systemów analogowych 4+n. Do jego zasilenia wymagany jest transformator nr ref. 9000/230. OPIS ZACISKÓW POD PRZEWODY Dla modułu rozmownego nr ref. 1128/510 U1 przycisk nr I (dla nr ref. 1129/1), U2 przycisk nr 2 (tylko dla nr ref. 1129/2), G/T zacisk wspólny przycisków, PS generator, 1 niewykorzystywany, 1A wzmacniacz mikrofonu, 2 wzmacniacz głośnika, -/~ masa, ~ zasilanie. Dla modułu rozmownego nr ref. 1128/500 + zasilanie, - masa, 1A wzmacniacz mikrofonu, 2 wzmacniacz głośnika. 1 niewykorzystywany, G/T zacisk wspólny przycisków, U1 przycisk nr I (dla nr ref. 1129/1), U2 przycisk nr 2 (tylko dla nr ref. 1129/2). MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

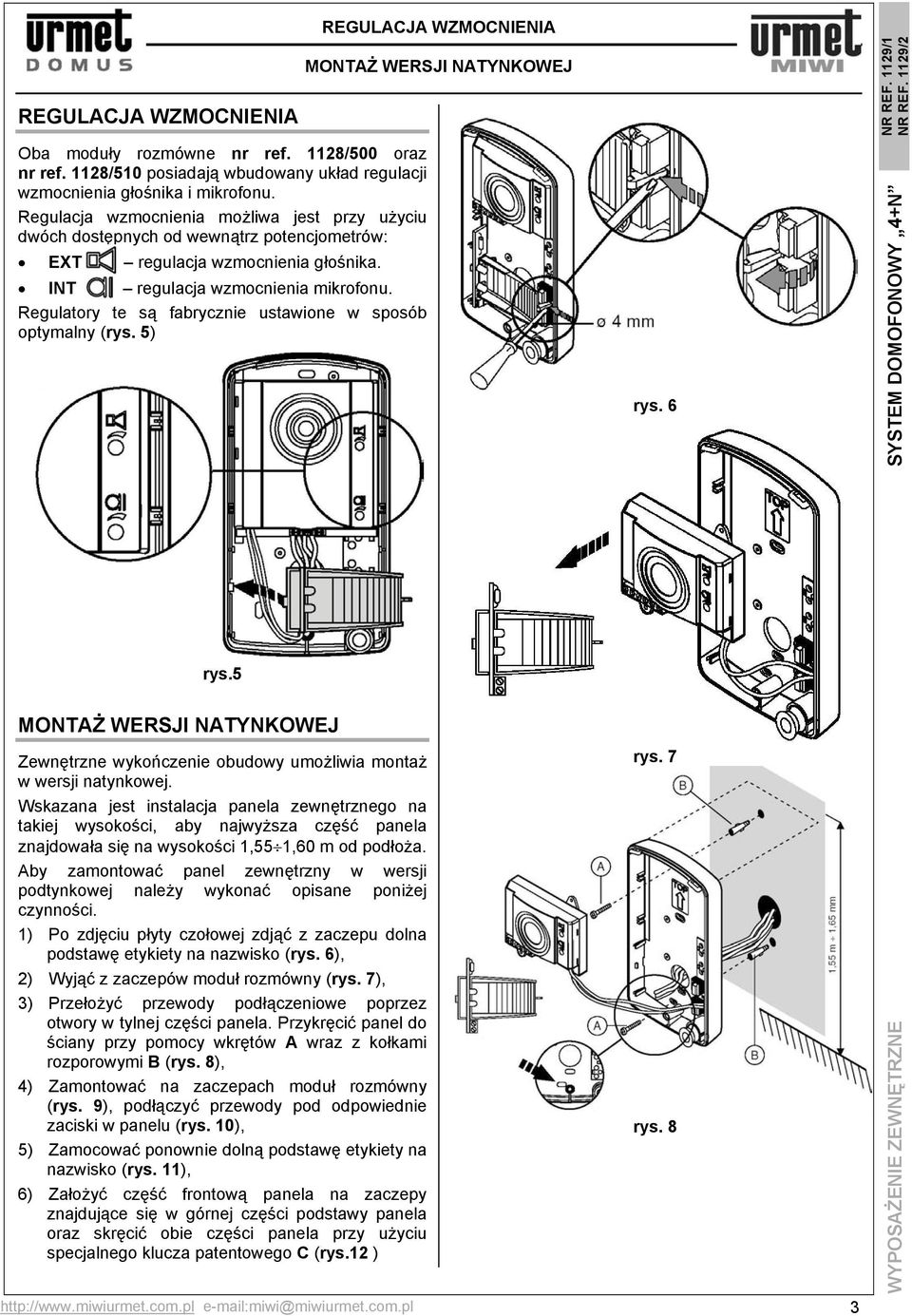

3 REGULACJA WZMOCNIENIA Oba moduły rozmówne nr ref. 1128/500 oraz nr ref. 1128/510 posiadają wbudowany układ regulacji wzmocnienia głośnika i mikrofonu. Regulacja wzmocnienia możliwa jest przy użyciu dwóch dostępnych od wewnątrz potencjometrów: EXT regulacja wzmocnienia głośnika. INT regulacja wzmocnienia mikrofonu. Regulatory te są fabrycznie ustawione w sposób optymalny (rys. 5) REGULACJA WZMOCNIENIA MONTAŻ WERSJI NATYNKOWEJ rys. 6 NR REF. 1129/1 rys.5 MONTAŻ WERSJI NATYNKOWEJ Zewnętrzne wykończenie obudowy umożliwia montaż w wersji natynkowej. Wskazana jest instalacja panela zewnętrznego na takiej wysokości, aby najwyższa część panela znajdowała się na wysokości 1,55 1,60 m od podłoża. Aby zamontować panel zewnętrzny w wersji podtynkowej należy wykonać opisane poniżej czynności. 1) Po zdjęciu płyty czołowej zdjąć z zaczepu dolna podstawę etykiety na nazwisko (rys. 6), 2) Wyjąć z zaczepów moduł rozmówny (rys. 7), 3) Przełożyć przewody podłączeniowe poprzez otwory w tylnej części panela. Przykręcić panel do ściany przy pomocy wkrętów A wraz z kołkami rozporowymi B (rys. 8), 4) Zamontować na zaczepach moduł rozmówny (rys. 9), podłączyć przewody pod odpowiednie zaciski w panelu (rys. 10), 5) Zamocować ponownie dolną podstawę etykiety na nazwisko (rys. 11), 6) Założyć część frontową panela na zaczepy znajdujące się w górnej części podstawy panela oraz skręcić obie części panela przy użyciu specjalnego klucza patentowego C (rys.12 ) rys. 7 rys miwi@miwiurmet.com.pl 3 WYPOSAŻENIE ZEWNĘTRZNE

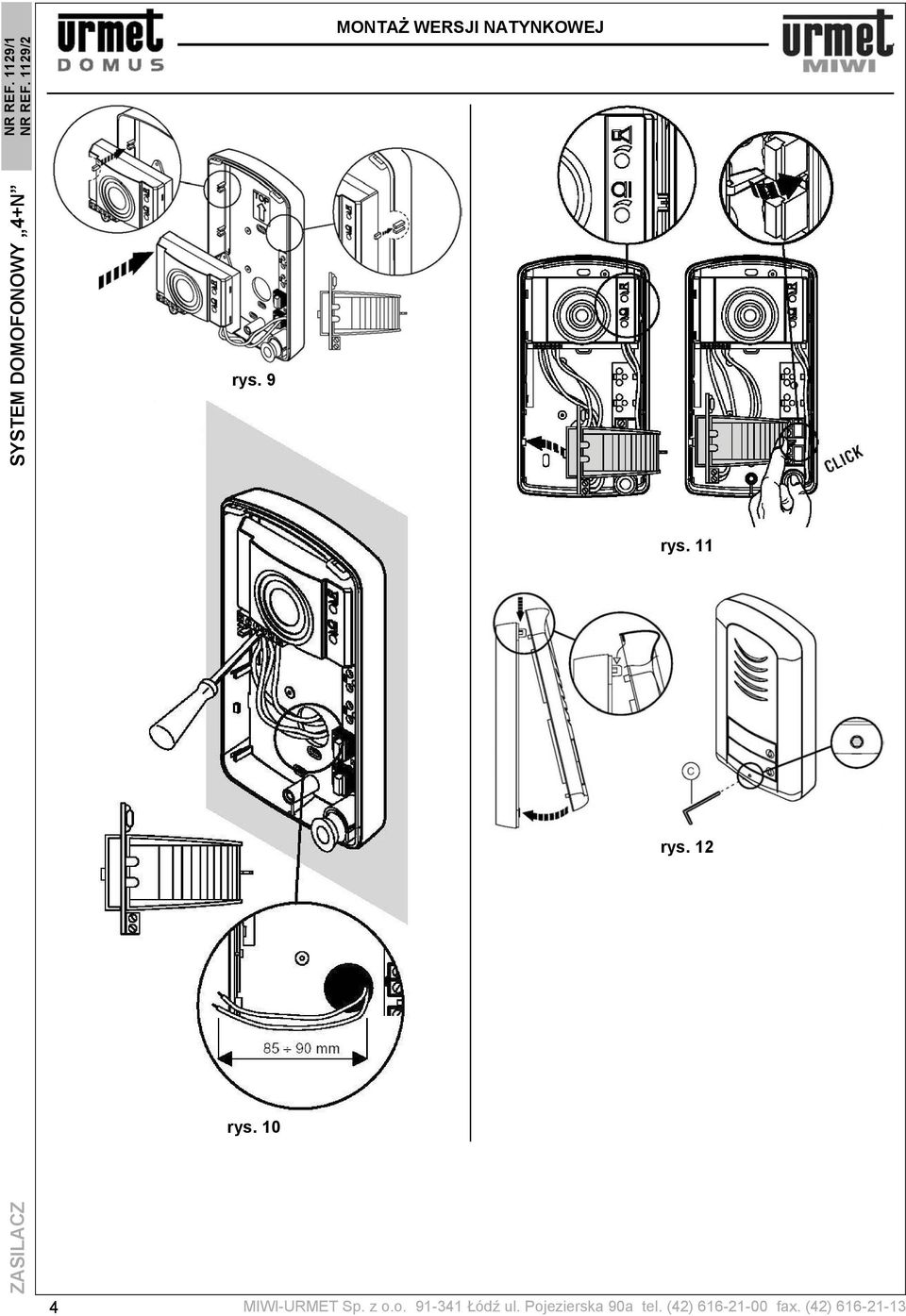

4 NR REF. 1129/1 MONTAŻ WERSJI NATYNKOWEJ rys. 9 rys. 11 rys. 12 rys. 10 ZASILACZ 4 MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

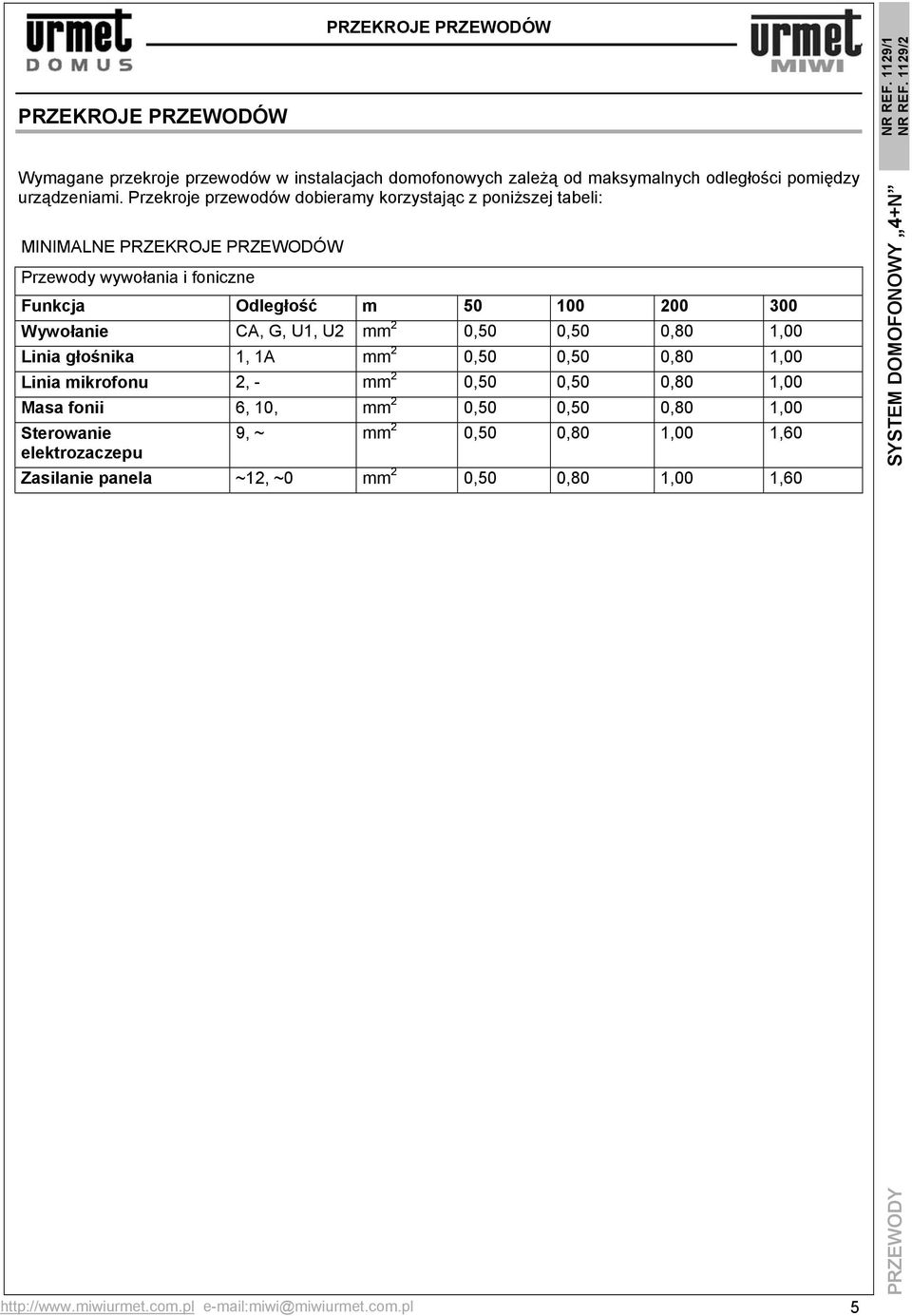

5 PRZEKROJE PRZEWODÓW PRZEKROJE PRZEWODÓW NR REF. 1129/1 Wymagane przekroje przewodów w instalacjach domofonowych zależą od maksymalnych odległości pomiędzy urządzeniami. Przekroje przewodów dobieramy korzystając z poniższej tabeli: MINIMALNE PRZEKROJE PRZEWODÓW Przewody wywołania i foniczne Funkcja Odległość m Wywołanie CA, G, U1, U2 mm 2 0,50 0,50 0,80 1,00 Linia głośnika 1, 1A mm 2 0,50 0,50 0,80 1,00 Linia mikrofonu 2, - mm 2 0,50 0,50 0,80 1,00 Masa fonii 6, 10, mm 2 0,50 0,50 0,80 1,00 Sterowanie elektrozaczepu 9, ~ mm 2 0,50 0,80 1,00 1,60 Zasilanie panela ~12, ~0 mm 2 0,50 0,80 1,00 1,60 miwi@miwiurmet.com.pl 5 PRZEWODY

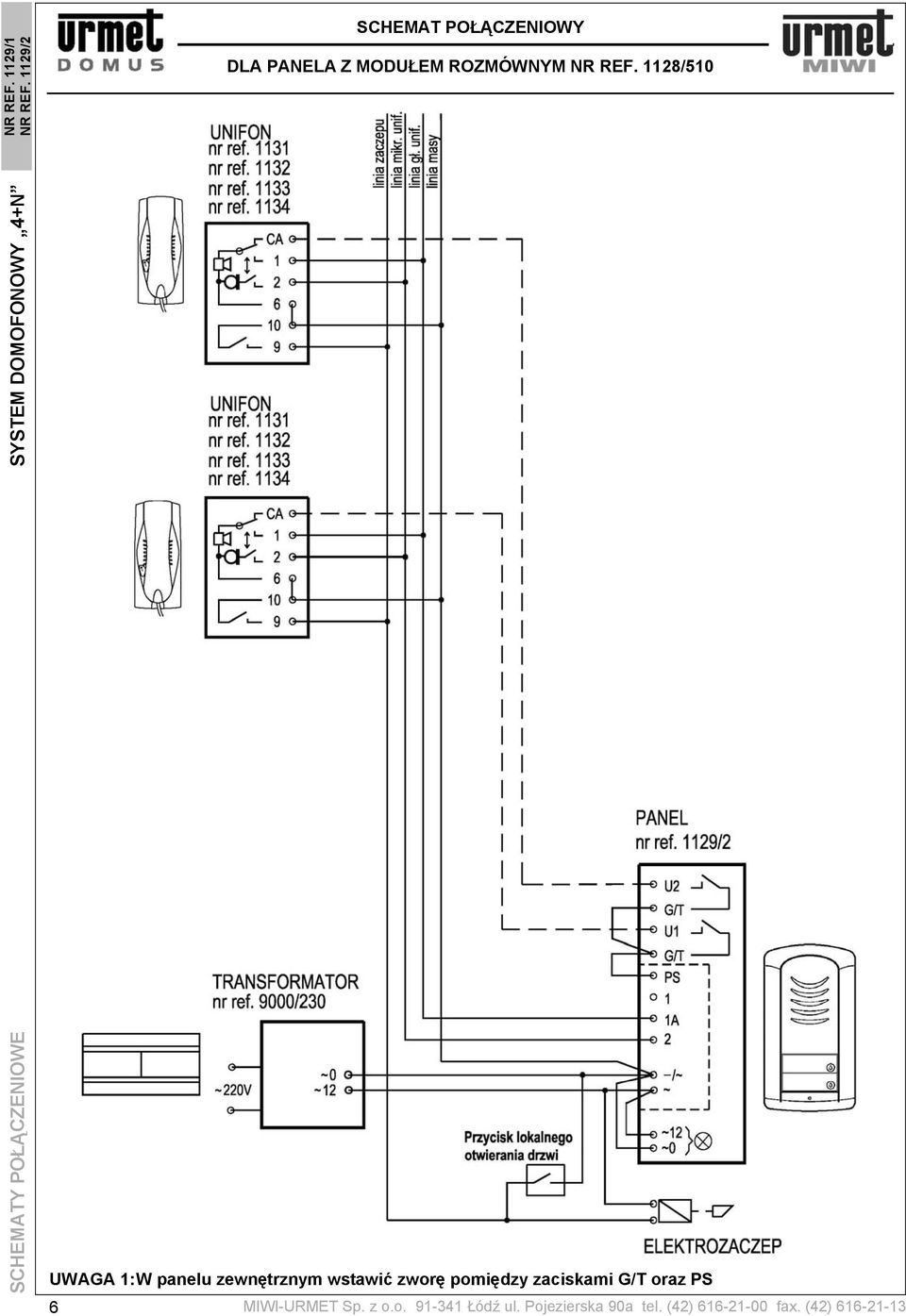

6 SCHEMAT POŁĄCZENIOWY NR REF. 1129/1 DLA PANELA Z MODUŁEM ROZMÓWNYM NR REF. 1128/510 SCHEMATY POŁĄCZENIOWE UWAGA 1: W panelu zewnętrznym wstawić zworę pomiędzy zaciskami G/T oraz PS 6 MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

7 SCHEMAT POŁĄCZENIOWY DLA PANELA Z MODUŁEM ROZMÓWNYM NR REF. 1128/500 NR REF. 1129/1 miwi@miwiurmet.com.pl 7 SCHEMATY POŁĄCZENIOWE
