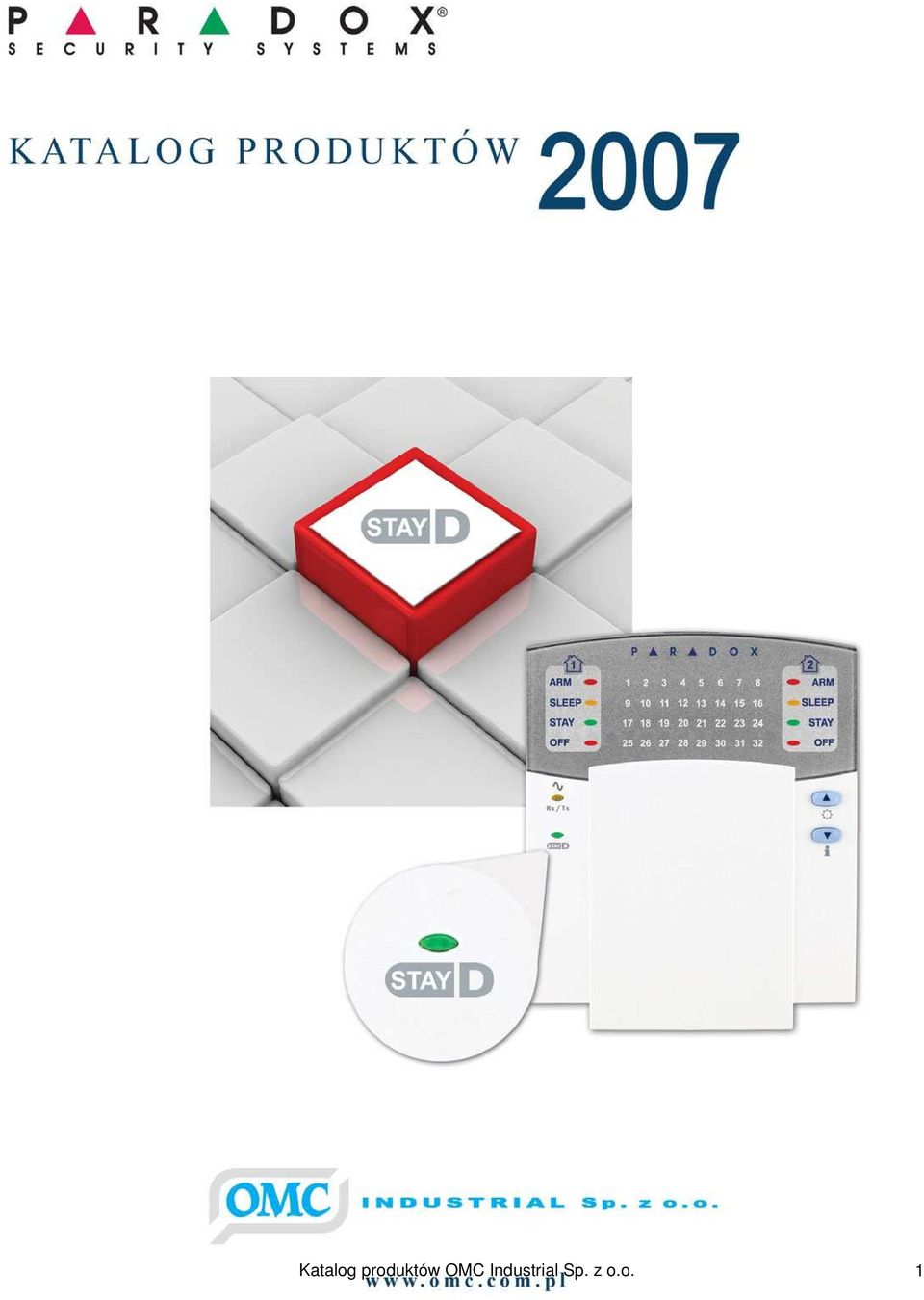

Katalog produktów OMC Industrial Sp. z o.o. 1

Transkrypt

1 1

2 Spis treści: Bezprzewodowe systemy alarmowe 6 Systemy alarmowe od 4 do 24 linii 14 Systemy alarmowe z możliwością rozbudowy od 5 do 32 linii / 96 / 192 liniowe, zintegrowane systemy alarmowe, kontroli dostępu i automatyki budynku z możliwością rozbudowy 22 Czujki 33 Akcesoria do systemów 38 Bariery fotoelektryczne 39 Czujki kontaktronowe 40 PARADOX PIR Tabela porównawcza czujek PIR 41 PARADOX SSWiN Tabela porównawcza central alarmowych 42 2 Nowe produkty: str. 18 str. 8

3 str. 24 EVO48 / EVO96 / EVO192 Centrale 48 / 96 / 192 liniowe SP 5500 / SP 6000 / SP 7000 Centrale 32 liniowe MG 5050 Centrala z wbudowanym modułem radiowym str. 7 str. 9 str.12 MG 6130 / MG 6160 Konsole bezprzewodowe 32 liniowe MG 32LRF / WG 32WK Manipulatory bezprzewodowe do central MG 5050 / MG 6130 / MG 6160 MG RPT1 Repeter sygnału bezprzewodowego str. 9 str. 28 str. 28 MG RTX3 Dwukierunkowy moduł radiowy DGP LSN4 Moduł nagłośnieniowy DGP SUB1 Głośnik modułu nagłośnieniowego str. 13 str. 13 str. 31 IP 100 Moduł internetowy VDMP 3 Moduł głosowy sterowania i raportowania APR PRT3 Interfejs komunikacji drukarka / PC / automatyka budynku Katalog produktów OMC Industrial str. Sp. 29z o.o. str. 293 str. 28 str. 27

4 str. 31 DGP PS27 Zasilacz systemowy z 4 wyjściami DGP ACM11 Kontroler czytników KD DGP R915 Czytniki KD str. 32 MG WR1 Czytnik radiowy KD DG 467 Czujka sufitowa adresowalna CONV4USB Interfejs RS 232 / RS 485 str. 13 str. 11 str. 11 PMC 5 Pamięć USB: Komputer - Centrala DG-85WL2 / MG-PMD85WL2 Czujka zewnętrzna DG-85 / MG-PMD85W z soczewką kurtynową pionową DG-85WL1 / MG-PMD85WL2 Czujka zewnętrzna DG-85 / MG-PMD85W z soczewką kurtynową poziomą 4 CENTRALE FIRMY PARADOX

5 Funkcje systemu ochrony MAGELLAN - bezprzewodowy 5050 / 6130 / 6160 ESPRIT - bez możliwości rozbudowy 728 / 738 / 748 SPECTRA - z możliwością rozbudowy 5500 / 6000 / 7000 DIGIPLEX - z możliwością rozbudowy + kontrola dostępu + automatyka budynku 48 / 96 / 192 Liczba linii 32 / 32 / / 18 / / 32 / / 96 / 192 Liczba partycji 2 / 1 / 1 2 / 2 / 2 2 / 2 / 2 4 / 8 / 8 Liczba wyjść PGM 16 / 4 / 4 1 / 2 / 2 16 / 16 / / 250 / 250 Inne wyjścia telefon, zasilające, sygnalizator port szeregowy magistrala kom. 5050, sygnalizator, telefon, zasilające sygnalizator, telefon, zasilające, magistrala kom., port szeregowy sygnalizator, telefon, zasilające, magistrala kom., port szeregowy, Liczba użytkowników Bufor pamięci Liczba ograniczona maksymalną liczbą 15 / 4 / 4 dowolna dowolna manipulatorów modułów Liczba pilotów 32 / 32 / 32 8 / 8 / 8 32 / 32 / / 999 / 999 Linie bezprzewodowe - 32 / 32 / 32 (moduł Magellan) 32 /32 /32 48 / 96 / 192 Magistrala komunikacyjna / - / - - / - / - / / / / Dodatkowe moduły / - / - - / - / - / / / / Powiadamianie SMA / Pager / SMA / Pager / SMA / Pager / osobiste osobiste osobiste SMA / Pager / osobiste Oprogramowanie WinLoad EspLoad WinLoad WinLoad / NEware Uaktualnianie oprogramowania / - / - - Funkcja StayD / - / - - / - / - / / - / - / - Klasa systemu (TECHOM) - / - / - B / C / C - / - / - S / S / S MODUŁY MAGELLAN ESPRIT SPECTRA DIGIPLEX Moduł expandera linii / - / - - / - / - / / / / Moduł expandera PGM / - / - - / - / - - / - / - / / Moduł głosowy / / - / - / - / / / / Moduł internetowy / - / - - / - / - / / / / Moduł nagłośnieniowy - / - / - - / - / - - / - / - / / Moduł automatyki domowej - / - / - - / - / - - / - / - / / Moduł automatyki budynku - / - / - - / - / - - / - / - / / Moduł drukarkowy - / - / - - / - / - - / - / - / / Izolator magistrali / - / - - / - / - / / / / Moduł bezprzewodowy / / wbudowany / / tylko piloty / / / / Repeter bezprzewodowy / - / - - / - / - - / - / - - / - / - System kontroli dostępu - / - / - - / - / - - / - / - / / System kontroli dostępu bezprzewodowy - / - / - - / - / - - / - / - / / Adresowany moduł zasilający - / - / - - / - / - - / - / - / / Adresowalne czujki - / - / - - / - / - - / - / - / / Manipulator graficzny - / - / - - / - / - - / - / - / / Manipulatory / / bezprzewodowe - / - / - - / - / - - / - / - 5

6 System bezprzewodowy Magellan jest bezprzewodowym systemem alarmowym łączącym w sobie unikalne właściwości użytkowe, łatwość obsługi oraz niepowtarzalny wygląd, który nigdy dotąd nie był stosowany w tego typu rozwiązaniach. Zastosowanie modułów bezprzewodowych umożliwia użycie system alarmowego w miejscach gdzie nie jest możliwe poprowadzenie skomplikowanego okablowania, np.; wykończonych mieszkaniach, obiektach muzealnych lub miejscach gdzie utrudniony jest dostęp przewodowy. W ofercie dostępne są 2 rodzaje central z wbudowanym modułem bezprzewodowym. Urządzenia o symbolach MG-6130 / MG-6160 są konsolami ze zintegrowanymi w jednej odbudowie elementami systemu alarmowego takimi jak: centrala, manipulator, akumulator, sygnalizator, moduł radiowy itd. Taka konfiguracja w stylowej obudowie umożliwia zastosowanie systemu bezprzewodowego w każdym wnętrzu. Dodatkowo konsole wyposażone są w szereg funkcji użytkowych nie spotykanych w systemach alarmowych, np.: dwukierunkowa komunikacja ze stacją monitorującą, komunikaty głosowe o stanie systemu, nasłuch obiektu. Urządzenie o symbolu MG-5050 jest centralą konwencjonalną z wbudowanym modułem bezprzewodowym. Takie rozwiązanie umożliwia skorzystanie z zalet systemów przewodowych i bezprzewodowych w jednym systemie. Dodatkowo system wyposażony jest w szereg rozwiązań nie stosowanych dotychczas na rynku, np.: technologia StayD, manipulatory bezprzewodowe, repetery sygnału, powiadamianie osobiste. Poniższa tabela prezentuje zaimplementowane w systemie Magellan właściwości użytkowe i alarmowe co pomaga wybrać system najbardziej dopasowany do potrzeb użytkownika. MAGELLAN systemy bezprzewodowe Funkcje systemu ochrony MG 5050 MG 6130 MG 6160 StayD - - Wbudowany nadajnik i odbiornik Liczba linii Linie przewodowe 5 (10 z ATZ) 2 2 Linie expandera - - Linie manipulatora Partycje Użytkowników Pilotów PGM ów 16 (4 na płycie) 4 (2 na płycie) 4 (2 na płycie) Bufor zdarzeń Bezprzewodowe manipulatory Bezprzewodowe repetery sygnału Magistrala komunikacyjna - - Raportowanie głosowe VDMP3 wbudowane wbudowane Raportowania osobiste - - Raportowanie na pager Dwukierunkowa komunikacja głosowa - - Możliwość uaktualnienia oprogramowania Wyjście zasilające Funkcje użytkowe MG 5050 MG 6130 MG 6160 Radio FM - - Zestaw głośnomówiący - - Centrum wiadomości - Budzik - Dostęp do sterowania systemu przez telefon - Automatyka domowa - - X10 6

7 Moduł internetowy - - Przegląd w pełni bezprzewodowego systemu MG-6060 / MG-6130 / MG-6160 Konsola systemu MG-6060 / MG-6130 / MG-6160 Magellan W ofercie obecnie dostępna jest centrala MG-6060 posiadająca 16 linii bezprzewodowych. Posiada ona wszystkie przedstawione poniżej funkcje użytkowe i alarmowe. Od 3 kwartału zostanie ona zamieniona na konsole 32 liniowe MG i MG-6160 obsługujące dodatkowo bezprzewodowe manipulatory oraz posiadające wyjście zasilające. MG konsola Rodzinne centrum wiadomości Budzik Raportowanie głosowe Możliwość telefonicznego sterowania systemem Informacja o stanie systemu poprzez diody LED, wyświetlacz LCD oraz komunikaty głosowe Możliwość zamontowania na ścianie lub postawienia na półce Linie dźwiękowe 32 linie bezprzewodowe, 16 pilotów 16 użytkowników Klawisze one-touch dla uzbrajania systemu i aktywowania alarmów nagłych Uzbrojenie normalne, wymuszone, opóźnione, natychmiastowe i automatyczne Bufor 256 zdarzeń 2 wyjścia PGM na płycie (max 4 w systemie) Zawiera akumulator 7,2V Wymiary: 21,8cm x 14,7cm x 3,6cm Wbudowany głośnik 90dB Te same właściwości co MG-6130 plus: Te same właściwości co MG-6130 plus: Wbudowane radio Dwukierunkowa komunikacja ze stacją monitorowania 7

8 Telefon głośnomówiący Moduł X-10 automatyki domowej MG konsola Przegląd systemu mieszanego: przewodowo / bezprzewodowego MG-5000 Centrala MG-5050 systemu Magellan 8

9 MG centrala SSWiN obsługa technologii StayD, wbudowany nadajnik i odbiornik sygnału radiowego o częstotliwości 433 lub 868 Mhz, 32 linie (dowolna kombinacja linii przewodowych i bezprzewodowych), 5 linii na płycie (10 z włączoną opcją ATZ podwajania), 2 partycje, 16 wyjść programowalnych PGM (wyjścia bezprzewodowe), 32 użytkowników i 32 piloty, możliwość uaktualnienia oprogramowania sprzętowego centrali za pomocą oprogramowania WinLoad przez interfejs 306USB, programowanie kodów użytkownika za pomocą menu, zwiększone możliwości raportowania: 3 numery dla raportowania do stacji monitorowania, 5 dla raportowania osobistego, 1 dla raportowania na pager, automatyczna zmiana czasu z letniego na zimowy, 4-żyłowa magistrala komunikacyjna (możliwość podłączenia 15 manipulatorów i 3 expanderów linii APR-ZX8), przycisk resetu urządzenia, nadzór próby zakłócania systemu, bufor 256 zdarzeń, Moduł urządzeń bezprzewodowych do systemów Esprit, Spectra i Digiplex MG-RTX3 moduł bezprzewodowy 32 adresowalne linie, 999 pilotów, 8 bezprzewodowych PGM (MG 2WPGM), możliwość uaktualnienia oprogramowania sprzętowego modułu za pomocą oprogramowania WinLoad przez interfejs 306USB, obsługa wszystkich urządzeń z serii Magellan (wliczając w to 2 kierunkowe urządzenia: pilot MG REM2 i bezprzewodowe wyjście programowalne MG 2WPGM), wbudowany odbiornik i nadajnik pracujący w częstotliwości radiowej 433 lub 868 Mhz, nadzór nad poziomem napięcia baterii, sabotażem i obecnością urządzeń w zasięgu urządzenia, wyświetlanie poziomu mocy sygnału radiowego, nadzorowanie poziomu zakłóceń, 3 programowalne wyjście PGM wbudowane na płycie, Manipulatory do systemu Magellan MG-32WK - manipulator bezprzewodowy kompatybilny z konsolą MG-6130 / MG-6160, wbudowany nadajnik i odbiornik działający w częstotliwości 433 lub 868 Mhz, 32 liniowy wyświetlacz LED, diody LED statusu uzbrojenia normalnego, obwodowego i gotowości systemu, diody LED poziomu baterii, wiadomości i poziomu sygnału RF, sygnalizacja stanu systemu i linii w czasie rzeczywistym, możliwość uaktualnienia oprogramowania sprzętowego manipulatora za pomocą oprogramowania WinLoad przez interfejs 306USB, zasięg w warunkach zabudowy 40 m, 8 klawiszy szybkiego dostępu do funkcji systemu, 3 aktywowane z manipulatora alarmy Panic, możliwość zmiany intensywności podświetlenia, wbudowana bateria zasilania awaryjnego 3.7 Vdc Li-Ion, MG-32LRF - manipulator bezprzewodowy kompatybilny z centralą MG-5050, wbudowany nadajnik i odbiornik działający w częstotliwości 433 lub 868 Mhz, 32 liniowy wyświetlacz LED, diody LED statusu uzbrojenia normalnego, nocnego, obwodowego i wyłączenia systemu oddzielnie dla każdej partycji, dioda LED pracy systemu w trybie StayD, sygnalizacja stanu systemu i linii w czasie rzeczywistym, może być używana do programowania centrala MG 5000, możliwość uaktualnienia oprogramowania sprzętowego manipulatora za pomocą oprogramowania WinLoad przez interfejs 306USB, zasięg w warunkach zabudowy 40 m, 8 klawiszy szybkiego dostępu do funkcji systemu, 3 aktywowane z manipulatora alarmy Panic, możliwość zmiany intensywności podświetlenia, wbudowana bateria zasilania awaryjnego 3.7 Vdc Li-Ion, 9

10 PA-6 - zasilacz do manipulatorów MG-32WK MG-32LRF zasilacz 6Vdc przy 350 ma maksymalnie, 2 metrowy przewód, MG-32LCD - manipulator magistralowy MG-32LED - manipulator magistralowy kompatybilny z centralą MG-5050, 32 znakowy niebieski wyświetlacz LCD z programowalnymi nazwami własnymi, programowanie systemu za pomocą menu, możliwość uaktualnienia oprogramowania sprzętowego manipulatora za pomocą oprogramowania WinLoad przez interfejs 306USB, dioda LED pracy systemu w trybie StayD, 1 wejście linii alarmowej, niezależnie ustawiane linie gongowe, 8 klawiszy szybkiego dostępu do funkcji systemu, 3 aktywowane z manipulatora alarmy Panic, możliwość zmiany intensywności podświetlenia, kontrastu i szybkości przewijania komunikatów, podłączenie do 4-żyłowej magistrali komunikacyjnej, kompatybilny z centralą MG-5050, 32 liniowy wyświetlacz LED, diody LED statusu uzbrojenia normalnego, nocnego, obwodowego i wyłączenia systemu oddzielnie dla każdej partycji, dioda LED pracy systemu w trybie StayD, możliwość uaktualnienia oprogramowania sprzętowego manipulatora za pomocą oprogramowania WinLoad przez interfejs 306USB, 1 wejście linii alarmowej, niezależnie ustawiane linie gongowe, 8 klawiszy szybkiego dostępu do funkcji systemu, 3 aktywowane z manipulatora alarmy Panic, możliwość zmiany intensywności podświetlenia, podłączenie do 4-żyłowej magistrali komunikacyjnej, MG-10LEDv MG-10LEDh - manipulator magistralowy kompatybilny z centralą MG-5050, 10 liniowy wyświetlacz LED, diody LED statusu uzbrojenia normalnego, nocnego, obwodowego i wyłączenia systemu oddzielnie dla każdej partycji, dioda LED pracy systemu w trybie StayD, podświetlanie klawiszy manipulatora przy otwarciu linii, 1 wejście linii alarmowej, niezależnie ustawiane linie gongowe, 7 klawiszy szybkiego dostępu do funkcji systemu, 3 aktywowane z manipulatora alarmy Panic, możliwość zmiany intensywności podświetlenia, podłączenie do 4-żyłowej magistrali komunikacyjnej, Piloty sterujące do systemu Magellan 10

11 MG-REM1 - pilot MG-RAC1 - pilot z kartą zbliżeniową Wodoodporny, w niebieskiej obudowie, z podświetleniem przycisków, Możliwość zaprogramowania do 5 różnych zdarzeń, Zasięg w budynku: 30m (z konsolą MG-6030/6060), 45m (z centralą MG-5050), 60m (z modułem MG-RTX3), MG-RAC1: pilot do systemu Magellan ze zintegrowana kartą zbliżeniową Te same właściwości jak MG-REM1, ponadto: Wbudowana karta zbliżeniowa (odczyt odbywa się na tej samej zasadzie jak w przypadku zwykłych kart zbliżeniowych, MG-REM2 - pilot dwukierunkowy Możliwość zaprogramowania do 6 różnych zdarzeń, Dioda LED, Podświetlenie przycisków, Informacja o stanie systemu poprzez naciśnięcie przycisku i, Wodoodporna obudowa, Zasięg w budynku: 30m (z konsolą MG-6030/6060), 45m (z centralą MG-5050), (z modułem MG-RTX3), 60m Bezprzewodowe czujki do systemu Magellan Właściwości wspólne dla wszystkich czujek bezprzewodowych systemu Magellan Opatentowana technologia przetwarzania sygnałów impulsowych, Automatyczna kompensacja wpływu temperatury, Opcja oszczędzania energii (gdy w ciągu 5 minut dwukrotnie wykryto ruch, czujka nie wysyła sygnałów alarmu do konsoli sygnalizuje wykrycie ruchu szybkim mignięciem diody), Dioda LED sygnalizująca detekcję oraz słaby poziom naładowania baterii, Przełącznik antysabotażowy, MG-PMD1P - czujka PIR analogowa Podwójny element detekcyjny, Ignorowanie obecności zwierząt do 18kg, Obszar pokrycia: 11m x 11m (wiązki centralne 15m); 88,5, Zasięg w budynku: 35m z konsolą MG-6130/6160, 70m z centralą MG-5050 lub modułem MG-RTX3, Do zastosowań wymagających zwiększonej odporności na zwierzęta wypróbuj czujkę MG- PMD75, Zobacz również właściwości wspólne dla wszystkich czujek bezprzewodowych systemu Magellan, MG-PMD75 - czujka PIR cyfrowa Opatentowana cyfrowa detekcja ruchu, Podwójna optyka (dwa podwójne przeciwstawne elementy detekcyjne), Ignorowanie obecności zwierząt do 40kg, Cyfrowa, podwójna detekcja przeciwstawna, Algorytm Digital Shield z możliwością ustawień czułości, Pojedyncze lub podwójne przetwarzanie sygnału, Obszar pokrycia: 11m x 11m; 90, Zasięg w budynku: 35m z konsolą MG-6130/6160, 70m z centralą MG-5050 lub modułem MG-RTX3, Zobacz również właściwości wspólne dla wszystkich czujek bezprzewodowych systemu Magellan, MG-PMD85W - seria czujek PIR zewnętrznych Te same właściwości jak MG-PMD75, ponadto specjalna wodoodporna obudowa, Obudowa chroniąca czujkę przed uszkodzeniami mechanicznymi oraz złymi warunkami atmosferycznymi, Temperatura pracy: -35 C do +50 C, Specjalna uszczelka zabezpieczająca wnętrze czujki, 11

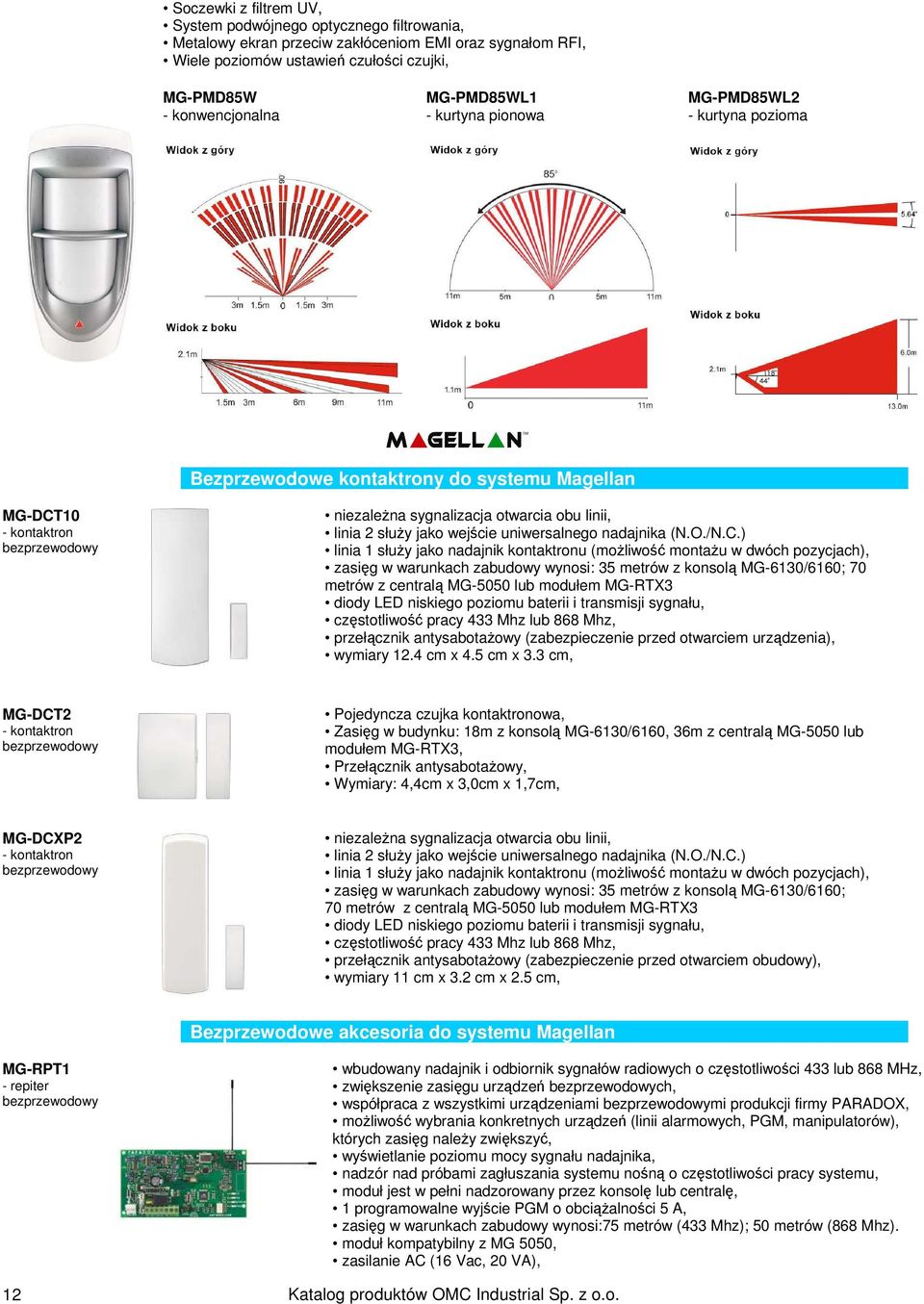

12 Soczewki z filtrem UV, System podwójnego optycznego filtrowania, Metalowy ekran przeciw zakłóceniom EMI oraz sygnałom RFI, Wiele poziomów ustawień czułości czujki, MG-PMD85W - konwencjonalna MG-PMD85WL1 - kurtyna pionowa MG-PMD85WL2 - kurtyna pozioma Bezprzewodowe kontaktrony do systemu Magellan MG-DCT10 - kontaktron bezprzewodowy niezależna sygnalizacja otwarcia obu linii, linia 2 służy jako wejście uniwersalnego nadajnika (N.O./N.C.) linia 1 służy jako nadajnik kontaktronu (możliwość montażu w dwóch pozycjach), zasięg w warunkach zabudowy wynosi: 35 metrów z konsolą MG-6130/6160; 70 metrów z centralą MG-5050 lub modułem MG-RTX3 diody LED niskiego poziomu baterii i transmisji sygnału, częstotliwość pracy 433 Mhz lub 868 Mhz, przełącznik antysabotażowy (zabezpieczenie przed otwarciem urządzenia), wymiary 12.4 cm x 4.5 cm x 3.3 cm, MG-DCT2 - kontaktron bezprzewodowy Pojedyncza czujka kontaktronowa, Zasięg w budynku: 18m z konsolą MG-6130/6160, 36m z centralą MG-5050 lub modułem MG-RTX3, Przełącznik antysabotażowy, Wymiary: 4,4cm x 3,0cm x 1,7cm, MG-DCXP2 - kontaktron bezprzewodowy niezależna sygnalizacja otwarcia obu linii, linia 2 służy jako wejście uniwersalnego nadajnika (N.O./N.C.) linia 1 służy jako nadajnik kontaktronu (możliwość montażu w dwóch pozycjach), zasięg w warunkach zabudowy wynosi: 35 metrów z konsolą MG-6130/6160; 70 metrów z centralą MG-5050 lub modułem MG-RTX3 diody LED niskiego poziomu baterii i transmisji sygnału, częstotliwość pracy 433 Mhz lub 868 Mhz, przełącznik antysabotażowy (zabezpieczenie przed otwarciem obudowy), wymiary 11 cm x 3.2 cm x 2.5 cm, Bezprzewodowe akcesoria do systemu Magellan MG-RPT1 - repiter bezprzewodowy 12 wbudowany nadajnik i odbiornik sygnałów radiowych o częstotliwości 433 lub 868 MHz, zwiększenie zasięgu urządzeń bezprzewodowych, współpraca z wszystkimi urządzeniami bezprzewodowymi produkcji firmy PARADOX, możliwość wybrania konkretnych urządzeń (linii alarmowych, PGM, manipulatorów), których zasięg należy zwiększyć, wyświetlanie poziomu mocy sygnału nadajnika, nadzór nad próbami zagłuszania systemu nośną o częstotliwości pracy systemu, moduł jest w pełni nadzorowany przez konsolę lub centralę, 1 programowalne wyjście PGM o obciążalności 5 A, zasięg w warunkach zabudowy wynosi:75 metrów (433 Mhz); 50 metrów (868 Mhz). moduł kompatybilny z MG 5050, zasilanie AC (16 Vac, 20 VA),

13 MG-2WPGM - wyjście PGM bezprzewodowe SD czujka dymu bezprzewodowa Dwukierunkowa komunikacja umożliwiająca modułowi MG-2WPGM wysyłanie oraz otrzymywanie sygnałów do / z konsoli MG-6130, MG-6160, MG-5050, Możliwość zaprogramowania wyjścia PGM do aktywacji / dezaktywacji przy użyciu tabeli zdarzeń PGM konsoli MG-6060, Opcja raportowania przy braku komunikacji (wyjście PGM aktywuje się w momencie utraty komunikacji pomiędzy konsolą MG-6060 a MG-2WPGM), Możliwość zastosowania w konsoli MG-6060 do 4 urządzeń MG-2WPGM, Możliwość ustawienia zasilania (6Vac-16,5Vac lub 5Vdc-20Vdc), 1 w pełni programowalne, 5A wyjście przekaźnikowe, Uniwersalne wyjście (N.O. / N.C.), Dezaktywacja PGM po zaistnieniu zdarzenia lub poprzez licznik czasu, Zasięg w budynku: 35m (z konsolą MG-6060), Przełącznik antysabotażowy, Wymiary: 12,5cm x 4,6cm x 2,5cm, Fotoelektryczna, pojedyncza czujka dymu o wysokiej czułości, Wbudowany głośnik, Zasięg w budynku: 30m, Produkowana przez EVERday Technology Co. Ltd. Tajwan, Moduły do systemu Magellan VDMP3 - moduł telefoniczny sterowania i powiadamiania głosowego raportowanie na 5 zaprogramowanych numerów z nagranymi wcześniej komunikatami głosowymi w przypadku alarmu włamaniowego, pożarowego lub alarmu PANIC, sterowanie zdalne uzbrojeniem / rozbrojeniem systemu, włączenie / wyłączenie zdalne wyjść PGM, głosowe menu z polskim lektorem, możliwość uaktualnienia oprogramowania sprzętowego modułu za pomocą oprogramowania WinLoad przez interfejs 306USB, moduł kompatybilny z centralą MG 5500, podłączenie bezpośrednio na płytę, IP moduł internetowy APR-ZX8 - expander linii możliwość monitorowania i sterowania systemem MG 5050 za pomocą protokołu TCP/IP przez sieć LAN/WAN/Internet, obsługa systemu poprzez oprogramowanie WinLoad i NEware, obsługa systemu za pomocą przeglądarki internetowej (sterowanie / monitoring), informacja o alarmach za pomocą a, możliwość uaktualnienia oprogramowania sprzętowego centrali (MG 5000, Digiplex EVO), modułu (IP 100), modułów dołączonych do systemu (Digiplex EVO) za pomocą oprogramowania WinLoad przez internet, obsług dynamicznie przydzielanych adresów IP, bardzo niskie wymagania dotyczące szybkości łącza, wysyłane i odbierane dane są szyfrowane za pomocą 128-bitowego (MD5 i RC4) lub 256-bitowego (AES) klucza, dwustronna autentyfikacja połączenia, dodatkowe 8 linii (16 z włączoną opcją podwajania ATZ), 1 wyjście programowalne PGM, wyjście 8 może być wykorzystane jako wejście przełącznika antysabotażowego (zabezpieczenie przed otwarciem obudowy), Akcesoria oraz oprogramowanie do systemu Magellan 307USB - interfejs PC/centrala Umożliwia komunikację płyty głównej systemu Digiplex z komputerem klasy PC na odległość 8m (RS) lub 5m (USB), Połączenie pomiędzy portem szeregowym płyty głównej systemu a portem szeregowym lub USB PC, Szybkość komunikacji: 57,6k bodów (MG-6060), 38,4k bodów (DGP-NE96), 19,2k bodów (DGP-848), diody LED informujące o trybie pracy modułu, 13

14 PMC-5 - pamięć zewnętrzna do programowania centrali możliwość kopiowania danych centrali, modułu, manipulatora bezpośrednio między urządzeniem a PC z oprogramowaniem WinLoad za pomocą portu USB, zabezpieczenie przed przypadkowym skasowaniem danych, dioda LED informująca o trybie pracy PenDrive a, WinLoad - program instalatora Intuicyjne programowanie oraz monitorowanie w czasie rzeczywistym statusu central z serii Spectra, Digiplex oraz Magellan, Zdalny lub lokalny zapis / odczyt danych poprzez modem z szybkością 300 bodów, Wiele użytkowników, grup oraz baz danych, Zaawansowane opcje drukowania raportów zdarzeń oraz programowania linii / użytkowników, 14

15 Systemy alarmowe od 4 do 24 linii Seria Esprit umożliwia zastosowanie central alarmowych posiadających 4, 8 lub 12 linii na płycie, obsługujących dodatkowo do 2 linii manipulatorów. Wszystkie centrale posiadają funkcję ATZ (podwajania linii) umożliwiając podłączenie dwóch czujek do jednego wyjścia na płycie centrali. Każda czujka jest rozróżniana jako osobna linia a jej stan jest wyświetlany na manipulatorze. Zależnie od zastosowanej płyty centrali, seria Esprit może zawierać do 24 programowalnych linii które mogą być przypisane do jednej lub obu partycji tworząc wspólną strefę. Seria Esprit oferuje profesjonalną ochronę na którą każdy może sobie pozwolić. ESPRIT systemy przewodowe bez możliwość rozbudowy Funkcje systemu ochrony 728ULT 738ULT 748 Liczba linii na płycie 4 (8 z ATZ) 8 (16 z ATZ) 12 (24 z ATZ) Maksymalna liczba linii 10 ( 2 linie 18 ( 2 linie 24 ( 2 linie manipulatorów) manipulatorów) manipulatorów) Liczba Partycji Liczba wyjść PGM Liczba użytkowników Bufor pamięci Liczba manipulatorów dowolna dowolna dowolna Liczba pilotów 8 (moduł magellan) 8 (moduł magellan) 8 (moduł magellan) Wejście czujek dymu Zasilacz wbudowany 1.1 A 1.1 A 1.7 A Wbudowany dialer telefoniczny Raportowanie na pager Raportowanie osobiste Raportowanie głosowe moduł autonomiczny ParaVox moduł autonomiczny ParaVox moduł autonomiczny ParaVox Raportowanie do SMA Ademco Slow Sileni Knight Fast Sescoa Radionics Ademco Express Ademco Contact ID DTMF (bez handshake a) Ademco Slow Sileni Knight Fast Sescoa Radionics Ademco Express Ademco Contact ID DTMF (bez handshake a) Ademco Slow Sileni Knight Fast Sescoa Radionics Ademco Express Ademco Contact ID DTMF (bez handshake a) Wyjście sygnalizatora nadzorowane w pełni nadzorowane w pełni nadzorowane w pełni 15

16 Wyjście zasilające nadzorowane w pełni nadzorowane w pełni nadzorowane w pełni Wyjście telefoniczne nadzorowane w pełni nadzorowane w pełni nadzorowane w pełni Centrale alarmowe ESP-728ult - centrala SSWiN ESP-738ult - centrala SSWiN ESP centrala SSWiN Manipulatory 4 linie na płycie centrali (8 linii z opcją podwajania linii) + 2 linie manipulatorów, 1 wyjście PGM, Zasilacz impulsowy 950mA, Wejście 2-żyłowej czujki dymu, Szeregowe lub równoległe podwajanie linii, Blokada kodu głównego (brak możliwości zmiany / skasowania kodu głównego lub kodu 01 użytkownika), Raportowanie w formacie pager a, Licznik czasu spóźnionego uzbrojenia (jeżeli system zostanie zbyt późno uzbrojony centrala wysyła specjalny kod do stacji monitorującej), 1 wyjście BELL, 1 dodatkowe wyjście zasilania, Dialer telefoniczny zintegrowany na płycie, 8 linii na płycie centrali (16 z opcją podwajania linii) + 2 linie manipulatorów (max 18 linii w systemie), 2 wyjścia PGM + 1 wyjście przekaźnikowe, Zasilacz impulsowy 1,1A, Wejście 2-żyłowej czujki dymu (linia 3), Szeregowe lub równoległe podwajanie linii, Blokada kodu głównego (brak możliwości zmiany / skasowania kodu głównego lub kodu 01 użytkownika, Raportowanie w formacie pager a, Licznik czasu spóźnionego uzbrojenia (jeżeli system zostanie zbyt późno uzbrojony centrala wysyła specjalny kod do stacji monitorującej), 1 wyjście BELL, 1 dodatkowe wyjście zasilania, Dialer telefoniczny zintegrowany na płycie, Raport auto-testu może być ustawiany w godzinach lub dniach, Funkcja dzielonego auto-testu (różne ustawienia auto-testu dla systemu uzbrojonego i rozbrojonego), 12 linii na płycie centrali (24 linie z opcją podwajania linii) + 2 linie manipulatorów (max 24 linie w systemie), 2 wyjścia PGM + 1 wyjście przekaźnikowe, Zasilacz impulsowy 1,7A, 2 dodatkowe wyjścia zasilania, 1 wyjście BELL, Dialer telefoniczny zintegrowany na płycie, Właściwości wspólne dla wszystkich manipulatorów 1 wejście linii, Niezależne ustawianie linii dźwiękowych, 4 przyciski typu one-touch, 3 typy alarmów nagłych, Możliwość regulacji natężenia podświetlenia przycisków, ESP-642BL - manipulator 32 znakowy wyświetlacz LCD z możliwością programowania komunikatów, Możliwość zapisu / odczytu opcji manipulatora oraz komunikatów poprzez klucz pamięci PMC-3, dzięki specjalnemu wyjściu w manipulatorze, Wiele wersji językowych (w tym język polski), Wyświetlanie czasu w formacie 12 godzinnym lub 24 godzinnym, Możliwość ustawienia kontrastu wyświetlacza oraz szybkości przewijania komunikatów, Jednoczesne wyświetlanie statusu wielu linii (bez wyświetlania etykiety linii), 16

17 ESP-646 ESP manipulator 24 liniowy wyświetlacz LED, Opatentowana opcja podświetlania przycisków manipulatora (podświetlenie wskazuje otwarcie linii), Uniwersalne symbole LED, Akcesoria oraz oprogramowanie do systemu Esprit MG-RTX3 - moduł bezprzewodowy obsługa tylko 32 pilotów do uzbrajania / rozbrajania systemu, włączenia / wyłączenia wyjść PGM, możliwość uaktualnienia oprogramowania sprzętowego modułu za pomocą oprogramowania WinLoad przez interfejs 306USB, wbudowany odbiornik i nadajnik pracujący w częstotliwości radiowej 433 lub 868 Mhz, nadzór nad poziomem napięcia baterii, sabotażem i obecnością urządzeń w zasięgu urządzenia, wyświetlanie poziomu mocy sygnału radiowego, nadzorowanie poziomu zakłóceń, 3 programowalne wyjście PGM wbudowane na płycie, PMC-5 - pamięć zewnętrzna do programowania centrali możliwość kopiowania danych centrali, modułu, manipulatora bezpośrednio między urządzeniem a PC z oprogramowaniem WinLoad za pomocą portu USB, zabezpieczenie przed przypadkowym skasowaniem danych, dioda LED informująca o trybie pracy PenDrive a, ADP-1 - interfejs PC/centrala Symulacja linii telefonicznej dla potrzeb zapisu / odczytu danych centrali, Bezpośrednie połączenie dialera centrali z wyjściem modemu telefonicznego PC, Szybkość komunikacji: 300 bodów, EspLoad - program instalatora Intuicyjne programowanie oraz monitorowanie w czasie rzeczywistym statusu central z serii Esprit, Zdalny lub lokalny zapis / odczyt danych poprzez modem z szybkością 300 bodów, Wyświetlanie zdarzeń i sortowanie bufora zdarzeń do wydruku raportów, Wiele wersji językowych (w tym język polski), 17

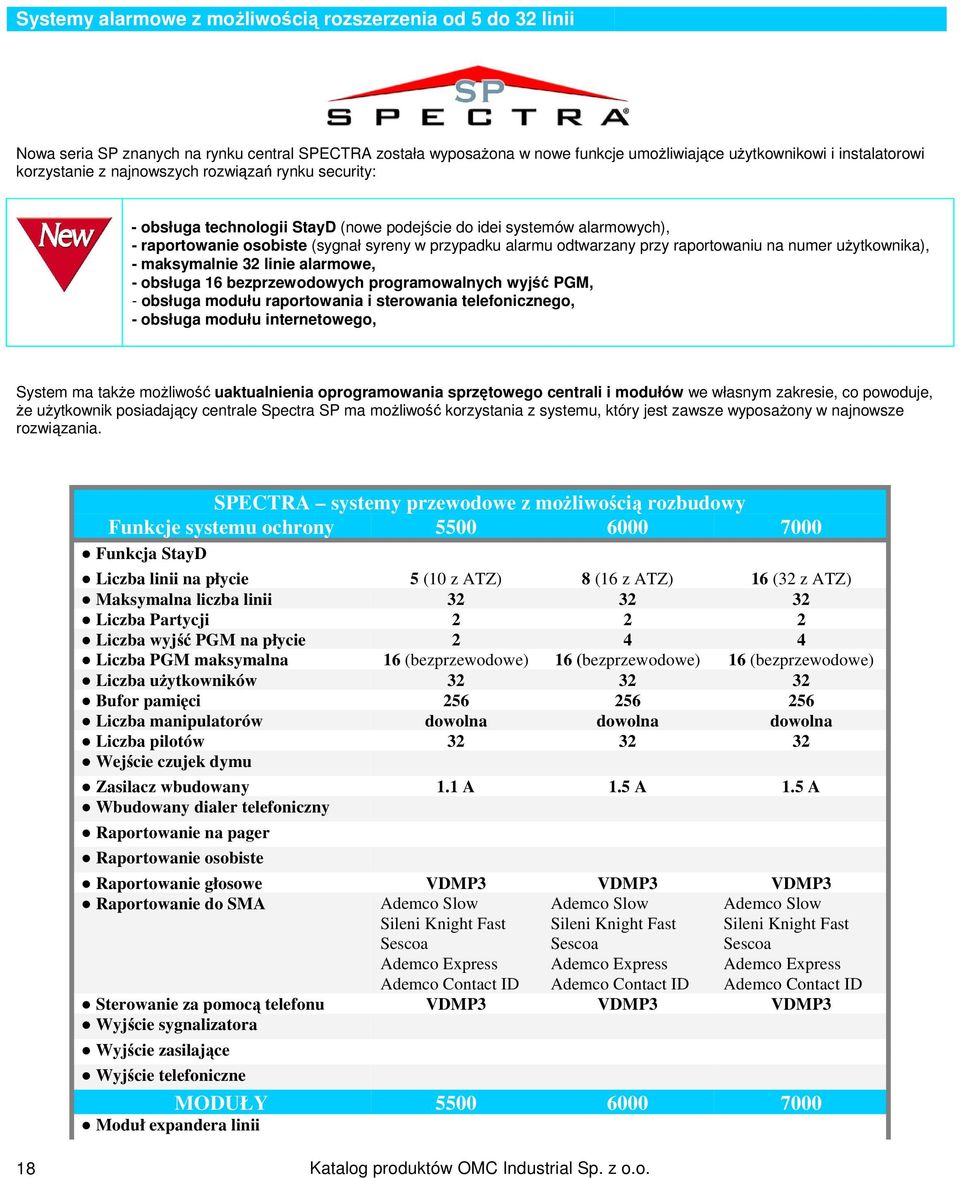

18 Systemy alarmowe z możliwością rozszerzenia od 5 do 32 linii Nowa seria SP znanych na rynku central SPECTRA została wyposażona w nowe funkcje umożliwiające użytkownikowi i instalatorowi korzystanie z najnowszych rozwiązań rynku security: - obsługa technologii StayD (nowe podejście do idei systemów alarmowych), - raportowanie osobiste (sygnał syreny w przypadku alarmu odtwarzany przy raportowaniu na numer użytkownika), - maksymalnie 32 linie alarmowe, - obsługa 16 bezprzewodowych programowalnych wyjść PGM, - obsługa modułu raportowania i sterowania telefonicznego, - obsługa modułu internetowego, System ma także możliwość uaktualnienia oprogramowania sprzętowego centrali i modułów we własnym zakresie, co powoduje, że użytkownik posiadający centrale Spectra SP ma możliwość korzystania z systemu, który jest zawsze wyposażony w najnowsze rozwiązania. SPECTRA systemy przewodowe z możliwością rozbudowy Funkcje systemu ochrony Funkcja StayD Liczba linii na płycie 5 (10 z ATZ) 8 (16 z ATZ) 16 (32 z ATZ) Maksymalna liczba linii Liczba Partycji Liczba wyjść PGM na płycie Liczba PGM maksymalna 16 (bezprzewodowe) 16 (bezprzewodowe) 16 (bezprzewodowe) Liczba użytkowników Bufor pamięci Liczba manipulatorów dowolna dowolna dowolna Liczba pilotów Wejście czujek dymu Zasilacz wbudowany 1.1 A 1.5 A 1.5 A Wbudowany dialer telefoniczny Raportowanie na pager Raportowanie osobiste Raportowanie głosowe VDMP3 VDMP3 VDMP3 Raportowanie do SMA Ademco Slow Sileni Knight Fast Sescoa Ademco Express Ademco Contact ID Ademco Slow Sileni Knight Fast Sescoa Ademco Express Ademco Contact ID Ademco Slow Sileni Knight Fast Sescoa Ademco Express Ademco Contact ID Sterowanie za pomocą telefonu VDMP3 VDMP3 VDMP3 Wyjście sygnalizatora Wyjście zasilające Wyjście telefoniczne MODUŁY Moduł expandera linii 18

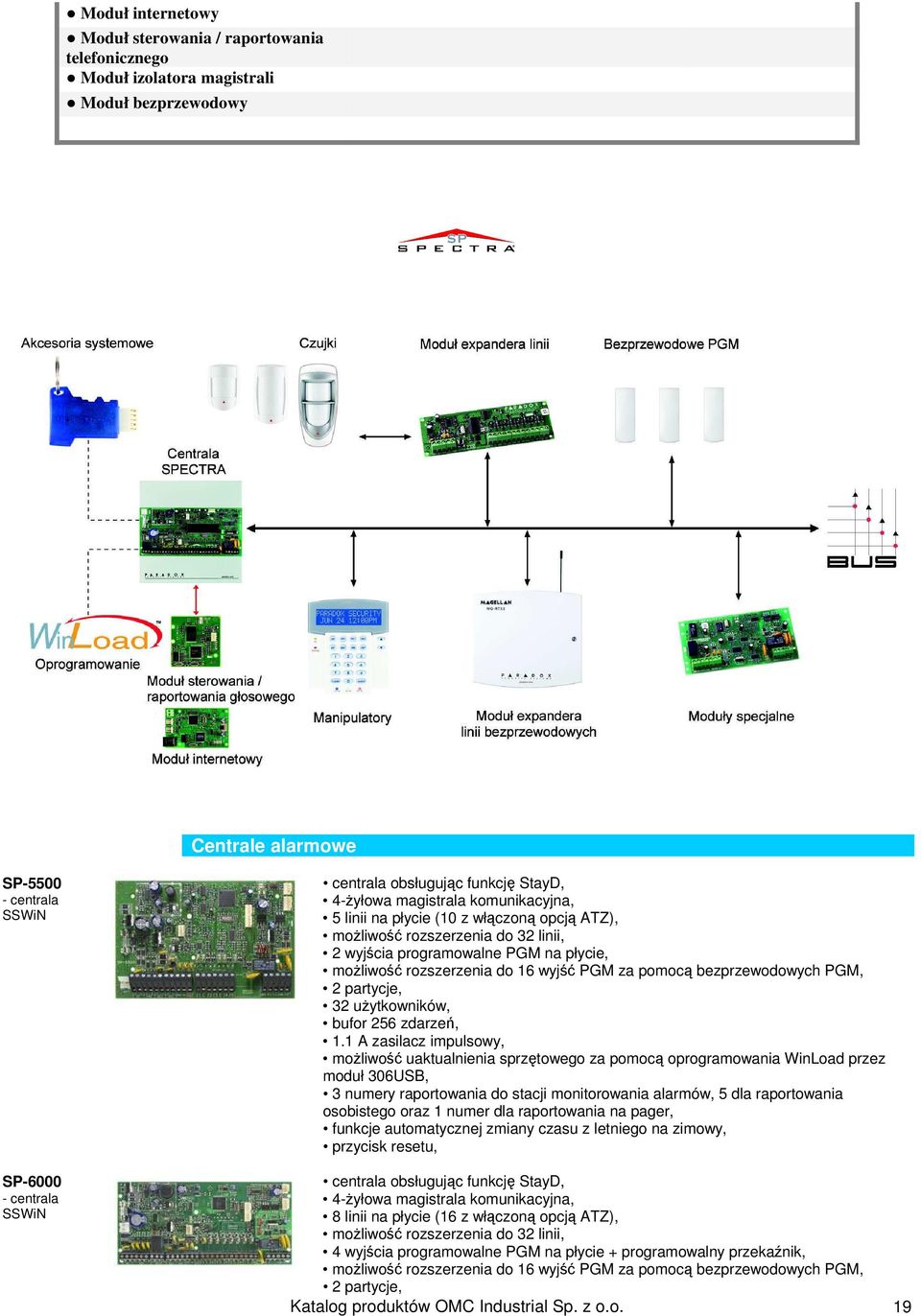

19 Moduł internetowy Moduł sterowania / raportowania telefonicznego Moduł izolatora magistrali Moduł bezprzewodowy Centrale alarmowe SP centrala SSWiN SP centrala SSWiN centrala obsługując funkcję StayD, 4-żyłowa magistrala komunikacyjna, 5 linii na płycie (10 z włączoną opcją ATZ), możliwość rozszerzenia do 32 linii, 2 wyjścia programowalne PGM na płycie, możliwość rozszerzenia do 16 wyjść PGM za pomocą bezprzewodowych PGM, 2 partycje, 32 użytkowników, bufor 256 zdarzeń, 1.1 A zasilacz impulsowy, możliwość uaktualnienia sprzętowego za pomocą oprogramowania WinLoad przez moduł 306USB, 3 numery raportowania do stacji monitorowania alarmów, 5 dla raportowania osobistego oraz 1 numer dla raportowania na pager, funkcje automatycznej zmiany czasu z letniego na zimowy, przycisk resetu, centrala obsługując funkcję StayD, 4-żyłowa magistrala komunikacyjna, 8 linii na płycie (16 z włączoną opcją ATZ), możliwość rozszerzenia do 32 linii, 4 wyjścia programowalne PGM na płycie + programowalny przekaźnik, możliwość rozszerzenia do 16 wyjść PGM za pomocą bezprzewodowych PGM, 2 partycje, 19

20 32 użytkowników, bufor 256 zdarzeń, 1.5 A zasilacz impulsowy, możliwość uaktualnienia sprzętowego za pomocą oprogramowania WinLoad przez moduł 306USB, 3 numery raportowania do stacji monitorowania alarmów, 5 dla raportowania osobistego oraz 1 numer dla raportowania na pager, funkcje automatycznej zmiany czasu z letniego na zimowy, przycisk resetu, SP centrala SSWiN centrala obsługując funkcję StayD, 4-żyłowa magistrala komunikacyjna, 16 linii na płycie (32 z włączoną opcją ATZ), możliwość rozszerzenia do 32 linii, 4 wyjścia programowalne PGM na płycie + programowalny przekaźnik, możliwość rozszerzenia do 16 wyjść PGM za pomocą bezprzewodowych PGM, 2 partycje, 32 użytkowników, bufor 256 zdarzeń, 1.5 A zasilacz impulsowy, możliwość uaktualnienia sprzętowego za pomocą oprogramowania WinLoad przez moduł 306USB, 3 numery raportowania do stacji monitorowania alarmów, 5 dla raportowania osobistego oraz 1 numer dla raportowania na pager, funkcje automatycznej zmiany czasu z letniego na zimowy, przycisk resetu, Przegląd modułów systemowych Manipulatory Właściwości wspólne dla wszystkich modułów Możliwość podłączenia modułów w każdym miejscu 4 żyłowej szyny komunikacyjnej BUS w gwiazdę lub połączenie łańcuchowe Programowanie modułów poprzez szynę komunikacyjną przy użyciu manipulatorów lub programu WinLoad Moduły z prefiksem APR posiadają opcję automatycznego rozpoznawania centrali alarmowej umożliwiającą zastosowanie w serii central Spectra i Digiplex Moduły z prefiksem SPC mogą być stosowane wyłącznie w serii Spectra MG-32LCD - manipulator magistralowy 32 znakowy niebieski wyświetlacz LCD z programowalnymi nazwami własnymi, programowanie systemu za pomocą menu, możliwość uaktualnienia oprogramowania sprzętowego manipulatora za pomocą oprogramowania WinLoad przez interfejs 306USB, dioda LED pracy systemu w trybie StayD, 1 wejście linii alarmowej, niezależnie ustawiane linie gongowe, 8 klawiszy szybkiego dostępu do funkcji systemu, 3 aktywowane z manipulatora alarmy Panic, możliwość zmiany intensywności podświetlenia, kontrastu i szybkości przewijania komunikatów, podłączenie do 4-żyłowej magistrali komunikacyjnej, MG-32LED - manipulator magistralowy liniowy wyświetlacz LED, diody LED statusu uzbrojenia normalnego, nocnego, obwodowego i wyłączenia systemu oddzielnie dla każdej partycji, dioda LED pracy systemu w trybie StayD, możliwość uaktualnienia oprogramowania sprzętowego manipulatora za pomocą oprogramowania WinLoad przez interfejs 306USB, 1 wejście linii alarmowej, niezależnie ustawiane linie gongowe, 8 klawiszy szybkiego dostępu do funkcji systemu, 3 aktywowane z manipulatora alarmy Panic,

21 możliwość zmiany intensywności podświetlenia, podłączenie do 4-żyłowej magistrali komunikacyjnej, MG-10LEDv MG-10LEDh - manipulator magistralowy 10 liniowy wyświetlacz LED, diody LED statusu uzbrojenia normalnego, nocnego, obwodowego i wyłączenia systemu oddzielnie dla każdej partycji, dioda LED pracy systemu w trybie StayD, podświetlanie klawiszy manipulatora przy otwarciu linii, 1 wejście linii alarmowej, niezależnie ustawiane linie gongowe, 7 klawiszy szybkiego dostępu do funkcji systemu, 3 aktywowane z manipulatora alarmy Panic, możliwość zmiany intensywności podświetlenia, podłączenie do 4-żyłowej magistrali komunikacyjnej, Przewodowe i bezprzewodowe moduły rozszerzenia linii SPC-ZX8 - expander linii APR-ZX8 - expander linii 1 wyjście PGM, Dodatkowe 8 linii, Każda z dodatkowych linii może być zaprogramowana jako wejście antysabotażowe, współpraca tylko z centralami z rodziny SPECTRA, 1 wyjście PGM, Dodatkowe 8 linii, Każda z dodatkowych linii może być zaprogramowana jako wejście antysabotażowe, Współpraca z centralami z rodziny SPECTRA I DIGIPLEX, MG-RTX3 - moduł bezprzewodowy 32 adresowalne linie, 32 piloty, 8 bezprzewodowych PGM (MG-2WPGM), możliwość uaktualnienia oprogramowania sprzętowego modułu za pomocą oprogramowania WinLoad przez interfejs 306USB, obsługa wszystkich urządzeń z serii Magellan (wliczając w to 2 kierunkowe urządzenia: pilot MG REM2 i bezprzewodowe wyjście programowalne MG 2WPGM), wbudowany odbiornik i nadajnik pracujący w częstotliwości radiowej 433 lub 868 Mhz, nadzór nad poziomem napięcia baterii, sabotażem i obecnością urządzeń w zasięgu urządzenia, wyświetlanie poziomu mocy sygnału radiowego, nadzorowanie poziomu zakłóceń, 3 programowalne wyjście PGM wbudowane na płycie, Moduły specjalne 21

22 VDMP3 - moduł telefoniczny sterowania i powiadamiania głosowego raportowanie na 5 zaprogramowanych numerów z nagranymi wcześniej komunikatami głosowymi w przypadku alarmu włamaniowego, pożarowego lub alarmu PANIC, sterowanie zdalne uzbrojeniem / rozbrojeniem systemu, włączenie / wyłączenie zdalne wyjść PGM, głosowe menu z polskim lektorem, możliwość uaktualnienia oprogramowania sprzętowego modułu za pomocą oprogramowania WinLoad przez interfejs 306USB, podłączenie bezpośrednio na płytę, IP moduł internetowy możliwość monitorowania i sterowania systemem MG 5000 i Digiplex EVO za pomocą protokołu TCP/IP przez sieć LAN/WAN/Internet, obsługa systemu poprzez oprogramowanie WinLoad i NEware, obsługa systemu za pomocą przeglądarki internetowej (sterowanie / monitoring), informacja o alarmach za pomocą a, możliwość uaktualnienia oprogramowania sprzętowego centrali (MG 5000, Digiplex EVO), modułu (IP 100), modułów dołączonych do systemu (Digiplex EVO) za pomocą oprogramowania WinLoad przez internet, obsług dynamicznie przydzielanych adresów IP, bardzo niskie wymagania dotyczące szybkości łącza, wysyłane i odbierane dane są szyfrowane za pomocą 128-bitowego (MD5 i RC4) lub 256-bitowego (AES) klucza, dwustronna autentyfikacja połączenia, APR-HUB2 - izolator magistrali Współpraca z centralami z rodziny SPECTRA I DIGIPLEX, Podział szyny komunikacyjnej na dwie odseparowane od siebie części (w przypadku uszkodzenia jednej z części, druga nadal pracuje), Każde z wyjść magistrali zapewnia komunikację do maksymalnie 75m, Akcesoria do systemu oraz programy użytkowe PMC-5 - pamięć zewnętrzna do programowania centrali możliwość kopiowania danych centrali, modułu, manipulatora bezpośrednio między urządzeniem a PC z oprogramowaniem WinLoad za pomocą portu USB, zabezpieczenie przed przypadkowym skasowaniem danych, dioda LED informująca o trybie pracy PenDrive a, 307USB - interfejs PC/centrala Umożliwia komunikację płyty głównej systemu Spectra SP z komputerem klasy PC na odległość 8m (RS) lub 5m (USB), Połączenie pomiędzy portem szeregowym płyty głównej systemu a portem szeregowym lub USB PC, diody LED informujące o trybie pracy modułu, 22

23 WinLoad - program instalatora Intuicyjne programowanie oraz monitorowanie w czasie rzeczywistym statusu central z serii Spectra, Digiplex oraz Magellan, Zdalny lub lokalny zapis / odczyt danych poprzez modem z szybkością 300 bodów, Wiele użytkowników, grup oraz baz danych, Zaawansowane opcje drukowania raportów zdarzeń oraz programowania linii / użytkowników, 23

24 48 / 96 / 192 liniowe, zintegrowane systemy alarmowe, kontroli dostępu i automatyki budynku Nowa seria EVO znanych na rynku central DIGIPLEX została wyposażona w nowe funkcje umożliwiające użytkownikowi i instalatorowi korzystanie z najnowszych rozwiązań rynku security: - maksymalnie 192 linie alarmowe, - obsługa modułu raportowania i sterowania telefonicznego, - obsługa modułu internetowego, - obsługa modułów nagłośnieniowych System ma także możliwość uaktualnienia oprogramowania sprzętowego centrali i modułów, co powoduje, że użytkownik posiadający system EVO ma możliwość korzystania z systemu, który jest zawsze wyposażony w najnowsze rozwiązania. Funkcje systemu ochrony EVO48 EVO96 EVO192 Liczba linii na płycie Maksymalna liczba linii Liczba Partycji Liczba wyjść PGM na płycie Liczba PGM maksymalna Liczba użytkowników Bufor pamięci Maksymalna liczba modułów Liczba manipulatorów Liczba pilotów Wejście czujek dymu Zasilacz wbudowany 1.7 A 1.7 A 1.7 A Wbudowany dialer telefoniczny Raportowanie na pager Raportowanie głosowe VDMP3 VDMP3 VDMP3 Raportowanie do SMA Ademco Slow Sileni Knight Fast Sescoa Ademco ID / Express SIA FSK Ademco Slow Sileni Knight Fast Sescoa Ademco ID / Express SIA FSK Ademco Slow Sileni Knight Fast Sescoa Ademco ID / Express SIA FSK Sterowanie za pomocą telefonu DGP-LSN4 lubvdmp3 DGP-LSN4 lubvdmp3 DGP-LSN4 lubvdmp3 Wyjście sygnalizatora nadzorowane nadzorowane nadzorowane Wyjście zasilające nadzorowane nadzorowane nadzorowane Wyjście telefoniczne nadzorowane nadzorowane nadzorowane Przycisk wł./wył. magistrali Przycisk resetu Uaktualnienie oprogramowania MODUŁY EVO48 EVO96 EVO192 Moduł expandera linii Moduł expandera PGM Moduł sterowania telefonicznego Moduł raportowania głoowego Moduł internetowy Moduł nagłośnieniowy Moduł automatyki domowej Moduł automatyki budynku Moduł drukarkowy Izolator magistrali 24

25 Moduł bezprzewodowy System kontroli dostępu System kontroli dostępu bezprzewodowy Adresowany moduł zasilający Adresowalne czujki Manipulator graficzny Moduł nagłośnieniowy DGP-LSN4 jest podłączany bezpośrednio na magistralę komunikacyjną. Można podłączyć maksymalnie 1 moduł na system. Moduł DGP-LSN4 służy jako serce systemu nagłośniowego, do niego podłączone są podstacje, linia telefoniczna, zewnętrzne źródło dźwięku. Do modułu można podłączyć 4 podstacje główne DGP-SUB1 oraz 8 podstacji dodatkowych (okrojona funkcjonalność działają tylko jako głośniki). Podstacje DGP-SUB1 są wyposażone w głośnik, mikrofon oraz 3 przyciski: interkomu, dźwięku oraz przycisk sygnału PANIC. DGP-LSN4 Użytkownik Linia telefoniczna DGP-SUB1 - główna Stacja monitorowania alarmów DGP-SUB1 - dodatkowa DGP-SUB1 - dodatkowa DGP-SUB1 - dodatkowa Poszczególne funkcje systemu nagłośnieniowego: Komunikaty głosowe: Istnieje możliwość odtwarzania poprzez wybrane podstacje DGP-SUB1 informacji głosowych o zdarzeniach w wybranych podstacjach. Dzięki takiemu rozwiązaniu możemy np.: zarządzać ewakuacją w przypadku alarmu pożarowego, odstraszyć włamywacza informacją, że jego obecność jest rejestrowana lub też informować użytkowników w przypadku uzbrojenia systemu o konieczności opuszczenia uzbrajanego systemu. Funkcja interkomu: Podstacje DGP-SUB1 wyposażone są w przyciski umożliwiające wywołanie innych podstacji. Wybór podstacji jest zdeterminowany przez wcześniejsze zaprogramowanie modułu. Automatyczne nagrywanie dźwięków towarzyszących alarmowi: 25

26 Gdy opcja taka jest włączona, system będzie automatycznie rejestrował dźwięki 20 sekund przed i 20 sekund po alarmie. Po wykryciu alarmu, system automatycznie wyśle raport o zdarzeniu alarmowym do stacji monitorującej. Operator stacji może wówczas odsłuchać nagrane dźwięki, zweryfikować prawidłowość i jeśli uzna, że alarm jest fałszywy odwołać go zdalnie. Nasłuch chronionego obiektu: Korzystając z tej opcji użytkownik lub operator stacji może zdalnie podsłuchać co dzieje się w chronionym obiekcie. Zdalne, telefoniczne sterowanie systemem: Moduł umożliwia także zdalne sterowanie i weryfikację stanu systemu za pomocą linii telefonicznej. Wejście zewnętrznego dźwięku: Moduł DGP-LSN4 jest wyposażony w gniazdo umożliwiające podłączenie systemu do zewnętrznego systemu umożliwiającego odtwarzanie muzyki w tle poprzez podstacje DGP-SUB1, nagłaśnianie komunikatów specjalnych operatora. Wszystkie te funkcje będą automatycznie wyciszone w przypadku konieczności odtworzenia informacji systemowych. Centrale alarmowe EVO48 - centrala SSWiN, KD, automatyki budynku EVO96 - centrala SSWiN, KD, automatyki budynku EVO192 - centrala SSWiN, KD, automatyki budynku 26 8 linii na płycie (16 z włączoną opcją ATZ podwajania) rozszerzalne do 48 linii poprzez 4-żyłową magistralę komunikacyjną, wbudowana obsługa kontroli dostępu, możliwość uaktualnienia oprogramowania sprzętowego centrali za pomocą oprogramowania WinLoad przez interfejs 307USB, obsługa oprogramowania użytkownika NEware, automatyczna zmiana czasu z letniego na zimowy, 2 wyjścia programowalne PGM na płycie, PGM1 może być użyte jako wejście 2-żyłowej czujki dymu, obsługa maksymalnie 127 modułów dołączonych do magistrali komunikacyjnej, 96 kodów użytkownika, 4 partycje, bufor 1024 zdarzeń, 96 pilotów, wbudowana bateria podtrzymania zegara systemowego, 1.7 A zasilacz impulsowy, w pełni nadzorowane wyjścia: sygnalizatora, zasilania, linii telefonicznej, przycisk resetu urządzenia, przycisk włączenia, wyłączenia wyjścia zasilającego, 8 linii na płycie (16 z włączoną opcją ATZ podwajania) rozszerzalne do 96 linii poprzez 4-żyłową magistralę komunikacyjną, wbudowana obsługa kontroli dostępu, możliwość uaktualnienia oprogramowania sprzętowego centrali za pomocą oprogramowania WinLoad przez interfejs 306USB, obsługa oprogramowania użytkownika NEware, automatyczna zmiana czasu z letniego na zimowy, 3 wyjścia programowalne PGM na płycie, PGM1 może być użyte jako wejście 2-żyłowej czujki dymu, obsługa maksymalnie 254 modułów dołączonych do magistrali komunikacyjnej, 999 kodów użytkownika, 8 partycji, bufor 2048 zdarzeń, 999 pilotów, wbudowana bateria podtrzymania zegara systemowego, 1.7 A zasilacz impulsowy, w pełni nadzorowane wyjścia: sygnalizatora, zasilania, linii telefonicznej, przycisk resetu urządzenia, przycisk włączenia, wyłączenia wyjścia zasilającego, 8 linii na płycie (16 z włączoną opcją ATZ podwajania) rozszerzalne do 192 linii poprzez 4-żyłową magistralę komunikacyjną, wbudowana obsługa kontroli dostępu, możliwość uaktualnienia oprogramowania sprzętowego centrali za pomocą oprogramowania WinLoad przez interfejs 306USB, obsługa oprogramowania użytkownika NEware, automatyczna zmiana czasu z letniego na zimowy, 5 wyjść programowalnych PGM na płycie, PGM1 może być użyte jako wejście 2-żyłowej czujki dymu, obsługa maksymalnie 254 modułów dołączonych do magistrali komunikacyjnej, 999 kodów użytkownika, 8 partycji, bufor 2048 zdarzeń, 999 pilotów, wbudowana bateria podtrzymania zegara systemowego, 1.7 A zasilacz impulsowy, w pełni nadzorowane wyjścia: sygnalizatora, zasilania, linii telefonicznej,

27 przycisk resetu urządzenia, przycisk włączenia, wyłączenia wyjścia zasilającego, Przegląd modułów systemowych Właściwości wspólne dla wszystkich modułów Wszystkie moduły obsługują opcję antysabotażu bez konieczności stosowania dodatkowych elementów lub rezystorów parametrycznych Możliwość podłączenia do 127 (EVO96/192) lub 95 (EVO48) adresowalnych modułów, w każdej możliwej kombinacji, do 4 żyłowej szyny komunikacyjnej (w gwiazdę lub łańcuchowo) Programowanie modułów poprzez szynę komunikacyjną przy użyciu manipulatorów, programu WinLoad lub opcji automatycznego kopiowania ustawień modułów Moduły z prefiksem APR posiadają opcję automatycznego rozpoznawania centrali alarmowej umożliwiającą zastosowanie w serii central Spectra i Digiplex Moduły z prefiksem DGP mogą być stosowane wyłącznie w systemach Digiplex EVO. Manipulatory i anuncjatory DNE-K07 Wersje: - silver - champagne - manipulator magistralowy, graficzny Podgląd stanu linii na max 32 schematach pomieszczeń, Intuicyjne menu manipulatora, informacje tekstowe i graficzne, Budzik oraz specjalne opcje przypominania o zdarzeniach, 15 melodii mogących sygnalizować otwarcie drzwi, opóźnienie na wejście, opóźnienie na wyjście i wiele innych, Łatwy dostęp do funkcji manipulatora, Kopiowanie i przenoszenie zaprogramowanych użytkowników, Możliwość przypisania do jednej lub wielu partycji, Niezależne ustawianie linii dźwiękowych, 3 typy alarmów nagłych, Możliwość ustawienia kontrastu wyświetlacza, natężenia podświetlenia przycisków oraz głośności dźwięku, Możliwość zapisu / odczytu komunikatów poprzez PMC-3 lub funkcję automatycznego kopiowania ustawień modułów, Dostępny w dwóch kolorach: srebrnym i szampańskim, Wymiary (klapka zamknięta): 11,5cm x 17cm x 3cm, Wymiary wyświetlacza LCD: 6,5cm x 6,5cm; rozdzielczość 128 x 128 pikseli, 1 wbudowany sensor temperatury wskazujący na wyświetlaczu aktualną temperaturę powietrza w pomieszczeniu, w którym jest zainstalowany manipulator, 1 wejście linii / temperaturowe. Wejście może być używane do podłączenia dodatkowej czujki lub zewnętrznego czujnika temperatury, EVO manipulator magistralowy wyświetlanie linii z której został wywołany alarm do momentu rozbrojenia systemu, możliwość uaktualnienia oprogramowania sprzętowego modułu za pomocą oprogramowania WinLoad przez interfejs 307USB, uproszczone programowanie pilotów przez użytkownika, kompatybilność z centralami DGP 848, EVO 48, EVO 96, EVO 192, 32 znakowy niebieski wyświetlacz LCD z programowanymi przez użytkownika nazwami własnymi, przypisanie do jednej lub wielu partycji, 1 adresowalna linia alarmowa oraz 1 wyjście programowalne PGM, niezależne ustawianie linii gongowej, 14 klawiszy szybkiego dostępu do funkcji systemu, 3 aktywowane z manipulatora alarmy Panic, możliwość zmiany intensywności podświetlenia, kontrastu i szybkości przewijania komunikatów, wyświetlanie czasu w formacie 12 i 24 godzinnym, 27

28 EVO-641R - manipulator magistralowy z wbudowanym czytników Te same funkcje co EVO 641 i dodatkowo: wbudowany czytnik kart zbliżeniowych kontroli dostępu, dostęp za pomocą karty i/lub kodu, uzbrajanie/rozbrajanie systemu za pomocą kodu, wejścia kontaktronu i urządzenia żądania wejścia, wyjście elektrozaczepu, programowalny terminarz czasowy odblokowania drzwi, alarmy wyważonych i otwartych drzwi, DGP-648BL - manipulator magistralowy DGP-ANC1B - wyświetlacz synoptyczny 48 liniowy wyświetlacz LED (każda dioda może być ustawiona na wyświetlanie stanu linii z zakresu od 1 do 96), Podgląd stanu 4 partycji (każda dioda może być ustawiona na wyświetlanie stanu partycji od 1 do 8), Możliwość przypisania do jednej lub wielu partycji, Osobne wyświetlanie uzbrojenia normalnego oraz uzbrojenia obwodowego dla każdej partycji, 1 wejście adresowalnej linii manipulatora, 1 wyjście PGM, Niezależne ustawianie linii dźwiękowych, 14 przycisków typu one-touch, 3 typy alarmów nagłych, Diody LED wskazują status wszystkich partycji od 1 do 8, linii od 1 do 48 lub od 49 do 96, 3 w 1 (3 różne nakładki tablice sygnalizacyjne), Możliwość niezależnego zamocowania, lub na manipulatorze LED lub LCD, Możliwość zamocowania do 3 tablic jednocześnie, Podgląd stanu jednej, lub wielu partycji, Czujki adresowalne do systemów Digiplex DGP-50 - czujka PIR Opatentowana cyfrowa detekcja ruchu (brak pętli analogowych), Opatentowana technologia przetwarzania sygnałów impulsowych, Algorytm Digital Shield, Metalowy ekran przeciw zakłóceniom EMI oraz sygnałom RFI, Rozkład przestrzenny wiązek taki sam jak w DG-55, Obszar pokrycia: 12m x 12m; 110, Rozkład wiązek taki sam jak w DG-55 (patrz rozdział czujki), DGP-60 - czujka PIR quad DGP-70 - czujka PIR z funkcją ignorowania ruchu zwierząt Cyfrowa, podwójna detekcja przeciwstawna, Opatentowana technologia Interlock Sensor Geometry (ISG), Opatentowana cyfrowa detekcja ruchu (brak pętli analogowych), Opatentowana technologia przetwarzania sygnałów impulsowych, Algorytm Digital Shield, Metalowy ekran przeciw zakłóceniom EMI oraz sygnałom RFI, Rozkład przestrzenny wiązek taki sam jak w DG-65, Obszar pokrycia: 12m x 12m; 110, Rozkład wiązek taki sam jak w DG-65 (patrz rozdział czujki), Podwójna optyka (dwa podwójne, przeciwstawne elementy detekcyjne), Pełne ignorowanie obecności zwierząt dzięki zastosowaniu opatentowanej kombinacji zaawansowanych rozwiązań optycznych oraz cyfrowego przetwarzania sygnału, Ignorowanie obecności zwierząt do 40kg, Niezawodność i odporność na fałszywe alarmy, Opatentowana cyfrowa detekcja ruchu (brak pętli analogowych), Opatentowana technologia przetwarzania sygnałów impulsowych, Algorytm Digital Shield, Metalowy ekran przeciw zakłóceniom EMI oraz sygnałom RFI, Rozkład przestrzenny wiązek taki sam jak w DG-75, Obszar pokrycia: 11m x 11m; 90, Rozkład wiązek taki sam jak w DG-75 (patrz rozdział czujki), 28

29 DG-85W DG-85WL1 DG-85WL2 - czujki PIR zewnętrzna z ignorowaniem ruch zwierząt Te same właściwości jak DG70, ponadto specjalna wodoodporna obudowa, Obudowa chroniąca czujkę przed uszkodzeniami mechanicznymi oraz warunkami atmosferycznymi, Temperatura pracy: -35 C do +50 C, Specjalna uszczelka zabezpieczająca wnętrze czujki, Soczewki z filtrem UV, System podwójnego optycznego filtrowania, Metalowy ekran przeciw zakłóceniom EMI oraz sygnałom RFI, Wiele poziomów ustawień czułości czujki, Dwa tryby pracy (jako czujka adresowalna do systemów Digiplex oraz jako konwencjonalna czujka przekaźnikowa), Rozkład przestrzenny wiązek taki sam jak w DG-85W (konwencjonalny tryb pracy; patrz rozdział czujki), DG czujka PIR sufitowa podwójny element detekcyjny, cyfrowy system detekcji, pokrycie obszaru 7 x 6 metrów (przy wysokości instalacji 2.4 m); 11 x 6 metrów (przy wysokości instalacji 3.7 metrów, kąt widzenia 3600, dwa tryby pracy: adresowalny i konwencjonalny, Rozkład przestrzenny wiązek taki sam jak w DG-466 (patrz rozdział czujki), DGP-ZC1 - czujka kontaktronowa 1 linia adresowalna czujki magnetycznej kontaktronowej, Niewielkie wymiary: 74mm x 20mm x 30,5mm, Przewodowe i bezprzewodowe moduły rozszerzenia linii DGP-ZX1 - expander 1 linii Dodatkowa 1 linia, APR-ZX4 - expander 4 linii Dodatkowe 4 linie, Każda z dodatkowych linii może być zaprogramowana jako wejście antysabotażowe, Opcja automatycznego rozpoznawania centrali alarmowej, APR-ZX8 - expander 8 linii 1 wyjście PGM, Dodatkowe 8 linii, Każda z dodatkowych linii może być zaprogramowana jako wejście antysabotażowe, Opcja automatycznego rozpoznawania centrali alarmowe, MG-RTX3 - expander linii radiowych 32 adresowalne linie, 999 pilotów, 8 bezprzewodowych PGM (MG-2WPGM), możliwość uaktualnienia oprogramowania sprzętowego modułu za pomocą oprogramowania WinLoad przez interfejs 306USB, obsługa wszystkich urządzeń z serii Magellan (wliczając w to 2 kierunkowe urządzenia: pilot MG-REM2 i bezprzewodowe wyjście programowalne MG 2WPGM), wbudowany odbiornik i nadajnik pracujący w częstotliwości radiowej 433 lub 868 Mhz, nadzór nad poziomem napięcia baterii, sabotażem i obecnością urządzeń w zasięgu urządzenia, wyświetlanie poziomu mocy sygnału radiowego, nadzorowanie poziomu zakłóceń, 3 programowalne wyjście PGM wbudowane na płycie, 29

30 Moduły rozszerzeń PGM APR-PGM4 - expander 4 wyjść PGM 4 w pełni programowalne, 5A wyjścia przekaźnikowe, Dezaktywacja PGM po zaistnieniu zdarzenia lub poprzez licznik czasu, Moduły nagłośnieniowe DGP-LSN4 - kontroler modułu nagłośnieniowego DGP-SUB1 - głośnik modułu nagłośnieniowego weryfikacja głosowa alarmu (nasłuch lub 2 kierunkowa komunikacja przez użytkownika lub pracownika stacji monitorującej), automatyczne nagrywanie dźwięków towarzyszących alarmowi, automatyczne odtwarzanie komunikatów systemowych (uzbrajanie/rozbrajanie/alarm itd.), możliwość nagrania własnych nazw partycji i użytkowników, komunikacja i nasłuch z podstacjami, dostęp do sterowania systemem (uzbrajanie/rozbrajanie/nasłuch i sprawdzenia stanu systemu) za pomocą telefonu, przełączenie między wysoką/niską czułością mikrofonu i wysoką/niską głośnością głośnika, zdalne włączenie/wyłączenie sygnalizatora, możliwość uaktualnienia oprogramowania sprzętowego modułu za pomocą oprogramowania WinLoad przez interfejs 306USB, możliwość podłączenia do zewnętrznego źródła dźwięku (np.: w celu odtwarzani komunikatów ochrony lub muzyki), możliwość podłączenia do 4 podstacji głównych (DGP SUB1 w pełnej funkcjonalności), możliwość podłączenia dodatkowych 8 podstacji (DGP SUB1 w ograniczonej funkcjonalności tylko jako głośniki bez możliwości komunikacji lub nasłuchu), 16 bitowy dźwięk (głośnik 3 W, 8 Ω), wysokiej czułości mikrofon, przycisk wywołania (komunikacja z podstacją lub innymi podstacjami), przycisk alarmu Panic (wysłanie alarmu do stacji monitorującej). przycisk wyciszenia (wyciszenie muzyki lub komunikatów systemowych), potencjometr głośności, Moduły kontroli dostępu EVO-641R - manipulator magistralowy z wbudowanym czytników Te same funkcje co EVO 641 i dodatkowo: wbudowany czytnik kart zbliżeniowych kontroli dostępu, dostęp za pomocą karty i/lub kodu, uzbrajanie/rozbrajanie systemu za pomocą kodu, wejścia kontaktronu i urządzenia żądania wejścia, wyjście elektrozaczepu, programowalny terminarz czasowy odblokowania drzwi, alarmy wyważonych i otwartych drzwi, 30

31 MG-WR1 - czytnik radiowy kontroli dostępu odblokowanie drzwi KD zdalnie za pomocą pilotów, wyjście w formacie 26-bitowym Wiegand, obsługa pilotów MG REM1 i MG RAC1 (pilot z wbudowaną kartą kontroli dostępu), każdy pilot ma przypisany numer oraz do 5 numerów kart, funkcja alarmu Panic, kontrola dostępu do 2 drzwi poprzez 1 interfejs, częstotliwość pracy 433 lub 868 Mhz, idealne rozwiązanie dla kontroli ruchu pojazdów przy wjeździe na parking, DGP-ACM11 - kontroler czytników KD CR-R870-A - czytnik wewnętrzny obsługa jednostronnej kontroli dostępu, możliwość podłączenia czytnika, urządzenia żądania wyjścia, kontaktronu i elektrozaczepu, możliwość podłączenia czytnika za pomocą 4-żyłowego przewodu (czytniki DGP R910 i DGP R915), możliwość uaktualnienia oprogramowania sprzętowego modułu za pomocą oprogramowania WinLoad przez interfejs CONV3USB, terminarz czasowy automatycznego odblokowania drzwi, alarm wyważonych i otwartych drzwi, liczniki czasu otwarcia drzwi i przedłużonego otwarcia drzwi, dostęp za pomocą karty i/lub kodu (opcja karta i/lub kodu dostępna tylko z czytnikami DGP R915), uzbrojenie systemu za pomocą karty i/lub kodu (opcja karta i/lub kodu dostępna tylko z czytnikami DGP R915), odblokowanie drzwi ręcznie lub poprzez zdarzenie aktywacji wyjścia PGM, automatyczne odblokowanie drzwi w przypadku alarmu pożarowego, tryb awaryjny w przypadku braku komunikacji z centralą, wbudowany 1.5 A zasilacz impulsowy, przycisk włączenia/wyłączenia magistrali komunikacyjnej, wyjście RS-232 w formacie 26-bitowym Wieganda, Tylko do zastosowań wewnętrznych, Zaciski, Zasięg z kartą CR-R702-A: 10cm, 2 diody LED (czerwona i zielona), brzęczyk, Dostępny w kolorach czarnym i białym, Formaty: 26-bit Wiegand, 37-bit Wiegand oraz wyjście na inne formaty, DGP-R910 - czytnik zewnętrzny wyjście RS-232 w formacie 26-bitowym Wieganda, możliwość uaktualnienia oprogramowania sprzętowego modułu za pomocą oprogramowania WinLoad przez interfejs CONV3USB, możliwość zmiany jasności diod LED (czerwonej/zielonej) i częstotliwości brzęczyka, specjalna wodoodporna konstrukcja, zasięg karty do 10 cm (z kartą CR-R702-A), 31

32 CR-R885-BL RC-R885-SB - czytniki zewnętrzne z wbudowaną klawiaturą DGP-R915 - czytniki zewnętrzne z wbudowaną klawiaturą Obudowa wodoodporna, Możliwość pracy jako czytnik lub klawiatura oraz pracy wspólnej, 12 przycisków, Zasięg z kartą CR-R702-A: 10cm, Programowalna dioda LED na panelu przednim obudowy, diody LED statusu oraz brzęczyk, Wyjście alarmu nagłego, Możliwość wyboru kodu użytkownika, Możliwość zablokowania klawiatury (przy 3 krotnym wprowadzeniu nieprawidłowego kodu), Formaty: 26-bit Wiegand, 37-bit Wiegand oraz wyjście na inne formaty, Programowalne kombinacje kodów oraz kart (tylko CR-R885-SB), 1000 użytkowników (tylko CR-R885-SB), wyjście RS-232 w formacie 26-bitowym Wieganda, możliwość uaktualnienia oprogramowania sprzętowego modułu za pomocą oprogramowania WinLoad przez interfejs CONV3USB, możliwość zmiany jasności diod LED (czerwonej/zielonej) i częstotliwości brzęczyka, specjalna wodoodporna konstrukcja, trzykolorowy wyświetlacz LED, zasięg karty do 10 cm (z kartą CR-R702-A), dostępne w 3 kolorach (biały, srebrny, czarny), CR-R890-BL - czytnik zewnętrzny o zwiększonym zasięgu Obudowa wodoodporna, Zasięg z kartą CR-R702-A: 61cm, Automatyczne kalibrowanie zasięgu odczytu, Formaty: Wiegand, ABA oraz wyjście na inne formaty, Trójkolorowy wyświetlacz LED, Zaawansowana technologia SwiftReed, Niebieska dioda LED na panelu przednim obudowy, CR-R702-A - karta KD Karta zbliżeniowa, CR-R706-A - karta KD kata zbliżeniowa ISO do bezpośredniego nadruku CR-R704-B - brelok KD brelok zbliżeniowy z nalepką i otworem MG-RAC1 - pilot z wbudowaną kartą KD pilot z wbudowaną kartą zbliżeniową 32

33 Moduły specjalne IP moduł internetowy VDMP-3 - moduł telefoniczny sterowania i powiadamiania głosowego możliwość monitorowania i sterowania systemem MG 5000 i Digiplex EVO za pomocą protokołu TCP/IP przez sieć LAN/WAN/Internet, obsługa systemu poprzez oprogramowanie WinLoad i NEware, obsługa systemu za pomocą przeglądarki internetowej (sterowanie / monitorowanie), informacja o alarmach za pomocą a, możliwość uaktualnienia oprogramowania sprzętowego centrali (MG 5000, Digiplex EVO), modułu (IP 100), modułów dołączonych do systemu (Digiplex EVO) za pomocą oprogramowania WinLoad przez internet, obsług dynamicznie przydzielanych adresów IP, bardzo niskie wymagania dotyczące szybkości łącza, wysyłane i odbierane dane są szyfrowane za pomocą 128-bitowego (MD5 i RC4) lub 256-bitowego (AES) klucza, dwustronna autentyfikacja połączenia, raportowanie na 5 zaprogramowanych numerów z nagranymi wcześniej komunikatami głosowymi w przypadku alarmu włamaniowego, pożarowego lub alarmu PANIC, sterowanie zdalne uzbrojeniem / rozbrojeniem systemu, włączenie / wyłączenie zdalne wyjść PGM, głosowe menu z polskim lektorem, możliwość uaktualnienia oprogramowania sprzętowego modułu za pomocą oprogramowania WinLoad przez interfejs 306USB, moduł kompatybilny z centralami MG 5000 i Digiplex EVO, podłączenie bezpośrednio na płytę, APR-PRT3 - interfejs centrala: PC / drukarka / automatyka budynku DGP-PS17 - zasilacz magistralowy z 1 wyjściem współpraca z urządzeniami automatyki budynku za pomocą protokołów ASCII i C- BUS, 16 wirtualnych wejść i 30 wirtualnych PGM, możliwość uaktualnienia oprogramowania sprzętowego modułu za pomocą oprogramowania WinLoad przez interfejs 306USB, port USB dla komunikacji centrali z PC, automatycznie/ręczne wysyłanie zdarzeń systemowych do drukarki lub PC, szeregowy i równoległy port dla współpracy z drukarką, przypisanie do jednej lub więcej partycji, bufor 2048 zdarzeń, 1.7 A zasilacz impulsowy, 1 wyjście zasilające, w pełni nadzorowany stan (AC, akumulator, wyjście zasilające), DGP-PS27 - zasilacz magistralowy z 4 wyjściami APR-ADM2 - moduł sterowania telefonicznego systemem 2.7 A zasilacz impulsowy, możliwość uaktualnienia oprogramowania sprzętowego modułu za pomocą oprogramowania WinLoad przez interfejs CONV3USB, 4 wyjścia zasilające (każde 500 ma), możliwość łączenia wyjść dla uzyskania większego prądu zasilania, 4 przyciski ręcznego włączenia/wyłączenia wyjścia, kontrola wyjść za pomocą oprogramowania WinLoad (z zaprogramowanym licznikiem czasowym), wyjścia mogą być używane jako programowalne wyjścia PGM (500mA), w pełni nadzorowany stan (AC, akumulator, wyjście zasilające), Telefoniczny dostęp do: uzbrajania / rozbrajania systemu, włączania / wyłączania wyjść PGM oraz informacji o stanie systemu, Krótkie i czytelne informacje głosowe, Dostępny w języku polskim, APR-HUB2 - izolator magistrali z 2 wyjściami dzieli magistralę komunikacyjną na 2niezależne części umożliwiając pracę przy awarii lub sabotażu jednej z nich, 1 wejście, 2 niezależne izolowane wyjścia, każde wyjście umożliwia komunikację na odległość 900 metrów, moduł kompatybilny z urządzeniami z rodziny Digiplex, Spectra 33

34 DGP-HUB4 - izolator magistrali z 4 wyjściami dzieli magistralę komunikacyjną na 4 niezależne części umożliwiając pracę przy awarii lub sabotażu jednej z nich, 1 wejście, 4 niezależne izolowane wyjścia, każde wyjście umożliwia komunikację na odległość 900 metrów, moduł kompatybilny z urządzeniami z rodziny Digiplex EVO, Akcesoria do systemu oraz programy użytkowe PMC-5 - pamięć zewnętrzna do programowania centrali możliwość kopiowania danych centrali, modułu, manipulatora bezpośrednio między urządzeniem a PC z oprogramowaniem WinLoad za pomocą portu USB, zabezpieczenie przed przypadkowym skasowaniem danych, dioda LED informująca o trybie pracy PenDrive a, DNE-TEMP - czujnik temperatury zewnętrznej do manipulatora Grafica Zewnętrzny czujnik temperatury umożliwiający pomiar a następnie wyświetlenie stanu temperatury na wyświetlaczu manipulatora DNE-K07, Podłączenie do wejścia linii / temperatury manipulatora DNE-K07, Maksymalna odległość podłączenia od manipulatora: 30.5m, 307USB - interfejs PC / centrala Umożliwia komunikację płyty głównej systemu Digiplex z komputerem klasy PC na odległość 8m (RS) lub 5m (USB), Połączenie pomiędzy portem szeregowym płyty głównej systemu a portem szeregowym lub USB PC, diody LED informujące o trybie pracy modułu, CONV4USB - interfejs RS232 na RS485 konwertowanie RS-232 na RS-485 wbudowany port USB i szeregowy (DB-9), umożliwia połączenie centrali z PC na odległość 300 metrów, WinLoad - program instalatora NEware - program użytkownika 34 Intuicyjne programowanie oraz monitorowanie w czasie rzeczywistym statusu central z serii Spectra, Digiplex oraz Magellan, Zdalny lub lokalny zapis / odczyt danych poprzez modem z szybkością 300 bodów, Wiele użytkowników, grup oraz baz danych, Zaawansowane opcje drukowania raportów zdarzeń oraz programowania linii / użytkowników, DNEWARE-DM (wersja demonstracyjna) NEW-SEC (administrowanie SSWiN) NEW-ACC (administrowanie SSWiN oraz kontrolą dostępu) Programowanie kodów dostępu oraz ustawień dla wszystkich użytkowników systemu DGP-NE96 Monitorowanie w czasie rzeczywistym stanu systemu (status systemu, linie oraz usterki) bez obciążania komunikacji płyty głównej systemu i systemu operacyjnego Możliwość rysowania oraz zapisu / odczytu do 32 schematów pomieszczeń dla manipulatora Grafica Zapis rysunków oraz melodii do manipulatora Grafica Uzbrajanie / rozbrajanie systemu, omijanie linii oraz aktywowanie PGM Przeszukiwanie, sortowanie oraz filtrowanie zapisanych w pamięci zdarzeń Generowanie oraz wydruk stworzonych raportów Lokalny odczyt danych z szybkością 38,4k bodów przy użyciu modułu interfejsu 307USB

35 Zdalny odczyt danych, administrowanie za pomocą moduł internetowego IP-100 Paradox - uniwersalny moduł powiadamiania głosowego Umożliwia raportowanie głosowe oraz w formacie pager a z dowolnej centrali alarmowej, Sterowanie wyjściami PGM, 4 linie, 2 wyjścia PGM, 4 numery telefoniczne, 4 numery pager a, 1 kod instalatora, 4 kody użytkowników, Długość informacji głosowej: 4 x 15 sekund lub 2 x 30 sekund, Programowanie poprzez telefon, 35

36 Czujki pasywne podczerwieni Czujki ruchu Paradox łączą w sobie zaawansowaną technologię oraz opatentowane, nowatorskie rozwiązania. Począwszy od analogowych czujek wewnętrznych a skończywszy na w pełni cyfrowych czujkach zewnętrznych ignorujących obecność zwierząt, zapewniają najwyższy poziom detekcji oraz ochrony przed fałszywymi alarmami w systemie. Serie Digigard, Digital Vision oraz Paradome DG466 są liniami produktowymi, które oferują użytkownikom w pełni opatentowaną technologię cyfrowej detekcji ruchu. Zaprojektowany do systemów w których niezbędne jest bezawaryjne działanie, wysoce zaawansowany obwód dokonuje bezpośredniej konwersji sygnału analogowego z elementu PIR na sygnał cyfrowy, korzystając z szybkiego mikroprocesora o wysokiej mocy obliczeniowej. Pełny nadzór cyfrowej detekcji zapewnia konwersję, wzmocnienie i przetworzenie niskopoziomowego sygnału z elementu detekcyjnego w dziedzinie cyfrowej bez jakiegokolwiek układu analogowego (bez dodatkowych strat sygnału i szumów). Ta unikalna technologia zapewnia zwiększoną dokładność, niezawodność oraz wysoką odporność na fałszywe alarmy. Seria Digigard zawiera zewnętrzną czujkę ruchu ignorującą obecność zwierząt (DG85). Czujka łączy w sobie wysoką odporność na warunki atmosferyczne, sprawdzoną technologię cyfrowej detekcji ruchu oraz ignorowanie obecności zwierząt sprawdzoną przy jej wewnętrznym odpowiedniku DG75. Opatentowane rozwiązania optyczne oraz cyfrowe przetwarzanie sygnału w cenionej na rynku czujce DG75 zapewniają wysoką odporność na fałszywe alarmy a także ignorowanie obecności zwierząt w chronionej strefie. Wszystkie czujki wyposażone są w opatentowaną technologię przetwarzania sygnałów impulsowych polegającą na przetworzeniu energii sygnału wytworzonego przez dane zdarzenie na impuls wyjściowy, który następnie jest porównywany z wzorcami zdefiniowanymi jako kryterium wygenerowania alarmu. Energia sygnału jest mierzona i przechowywana w pamięci dopóki nie zostanie osiągnięty poziom minimalny. Następnie procesor odrzuca sygnały dla których nie są spełnione warunki wygenerowania alarmu. Bez względu na to, jaki system jest w Twoim posiadaniu, seria czujek Paradox z pewnością spełni Twoje oczekiwania. Cyfrowe czujki PIR Właściwości wspólne dla wszystkich czujek cyfrowych Opatentowana cyfrowa detekcja ruchu, Opatentowana technologia przetwarzania sygnałów impulsowych, Algorytm Digital Shield z możliwością ustawień czułości, Pojedyncze lub podwójne przetwarzanie sygnału*, Automatyczna kompensacja wpływu temperatury, Ekran metalowy przeciw zakłóceniom EMI oraz sygnałom RFI*, Przekaźnik, Przełącznik antysabotażowy, *Z wyłączeniem DG-466 DG-55 - czujka PIR Podwójny element detekcyjny, Obszar pokrycia: 12m x 12m; 110, Zobacz również właściwości wspólne dla wszystkich czujek cyfrowych, DG-65 - czujka PIR quad Cyfrowa, podwójna detekcja przeciwstawna, Opatentowana technologia Interlock Sensor Geometry (ISG), Poczwórny element detekcyjny, Obszar pokrycia: 12m x 12m; 110, Zobacz również właściwości wspólne dla wszystkich czujek cyfrowych, 36

37 DG-75 - czujka PIR z funkcją ignorowania ruchu zwierząt Niezawodność i odporność na fałszywe alarmy, Podwójna optyka (dwa podwójne, przeciwstawne elementy detekcyjne), Pełne ignorowanie obecności zwierząt dzięki zastosowaniu opatentowanej kombinacji zaawansowanych rozwiązań optycznych oraz cyfrowego przetwarzania sygnału, Ignorowanie obecności zwierząt do 40kg, Cyfrowa, podwójna detekcja przeciwstawna, Obszar pokrycia: 11m x 11m; 90, Zobacz również właściwości wspólne dla wszystkich czujek cyfrowych, DG-85W DG-85WL1 DG-85WL2 - czujki PIR zewnętrzna z ignorowaniem ruch zwierząt Te same właściwości jak DG75, ponadto specjalna wodoodporna obudowa, Obudowa chroniąca czujkę przed uszkodzeniami mechanicznymi oraz warunkami atmosferycznymi, Temperatura pracy: -35 C do +50 C, Specjalna uszczelka zabezpieczająca wnętrze czujki, Soczewki z filtrem UV, System podwójnego optycznego filtrowania, Metalowy ekran przeciw zakłóceniom EMI oraz sygnałom RFI, Wiele poziomów ustawień czułości czujki, Dwa tryby pracy (jako czujka adresowalna do systemów Digiplex oraz jako konwencjonalna czujka przekaźnikowa), Vision czujka dualna mikrofala + PIR Cyfrowa detekcja mikrofalowa, W przypadku wykrycia sygnału ruchu przez element PIR, czujka wykorzystuje mikrofalę aby potwierdzić sygnał i wygenerować alarm, Możliwość ustawień zasięgu mikrofali, Obszar pokrycia: 14m x 14m; 90, Zobacz również właściwości wspólne dla wszystkich czujek cyfrowych, DG czujka sufitowa z detekcją kierunku ruchu Dwa podwójne elementy PIR rozróżniające czy ruch ma charakter wyjścia czy wejścia do pomieszczenia, Jedno wyjście przekaźnikowe dla ruchu wejścia, Jedno wyjście przekaźnikowe dla ruchu wyjścia, Możliwość ustawień czasu opóźnionego powrotu (wyjście z pomieszczenia i powrót do pomieszczenia bez wygenerowania alarmu), Opatentowana cyfrowa detekcja ruchu (zobacz również właściwości wspólne dla wszystkich czujek cyfrowych), Obszar pokrycia: 67cm x 4.8m oraz 60cm x 37

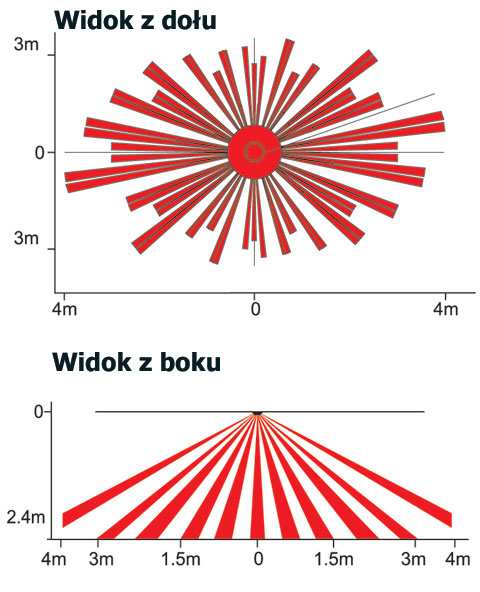

38 4.8m, Paradome czujka PIR sufitowa Obszar pokrycia: 7m x 6m przy instalacji na wysokości 2.4m, Obszar pokrycia: 11m x 6m przy instalacji na wysokości 3.7m, Zasięg widzenia czujki: 360, Zobacz również właściwości wspólne dla wszystkich czujek cyfrowych, Możliwość pracy w trybie konwencjonalnym i adresowalnym, Analogowe czujki PIR Właściwości wspólne dla wszystkich czujek analogowych Opatentowana technologia przetwarzania sygnałów impulsowych, Automatyczna kompensacja wpływu temperatury, Podwójny element detekcyjny, Ekran metalowy przeciw zakłóceniom EMI oraz sygnałom RFI, Przełącznik antysabotażowy, Pro czujka PIR Wysoka odporność na zakłócenia EMI oraz sygnały RFI, Elementy elektroniczne na płytce drukowanej montowane są jedynie metodą powierzchniową, Przekaźnik, Obszar pokrycia: 11m x 11m; 110, Zobacz również właściwości wspólne dla wszystkich czujek analogowych, Pro 476PET - czujka PIR z funkcją ignorowania ruchu zwierząt Ignorowanie obecności zwierząt do 18kg, Do zastosowań wymagających zwiększonej odporności na zwierzęta wypróbuj czujkę DG75, Obszar pokrycia: 11m x 11m (wiązki centralne 15m); 88.5, Wysoka odporność na zakłócenia EMI oraz sygnały RFI, Elementy elektroniczne na płytce drukowanej montowane są jedynie metodą powierzchniową, Przekaźnik, Zobacz również właściwości wspólne dla wszystkich czujek analogowych, Paradoor czujka PIR kurtynowa 38 Możliwość ustawień pozycji soczewki (0 lub 10 ), Możliwość ustawień zasilania (12Vdc lub 24Vdc), Możliwość ustawień czasu trwania alarmu, Detekcja obiektów wielkości dłoni w zastosowaniach kontroli dostępu: 2.1m x 4.5m, Detekcja obiektów wielkości człowieka w
