Pulpity sterownicze DOSTÊPNE W PE³NI WYPOSA ONE ORAZ "FLAT-PACK"

Transkrypt

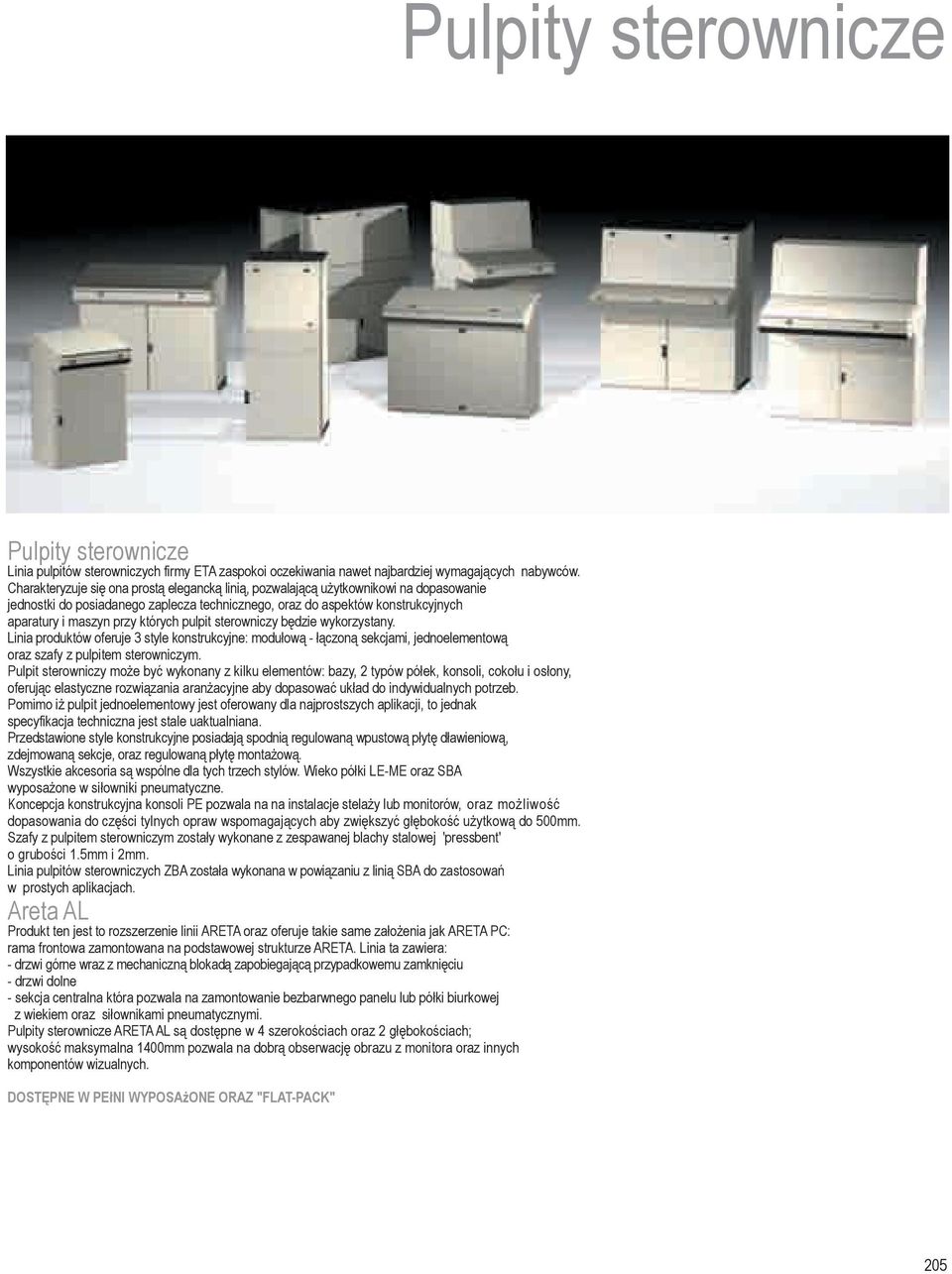

1 Pulpity sterownicze Pulpity sterownicze Linia pulpitów sterowniczych firmy ETA zaspokoi oczekiwania nawet najbardziej wymagaj¹cych nabywców. Charakteryzuje siê ona prost¹ eleganck¹ lini¹, pozwalaj¹c¹ u ytkownikowi na dopasowanie jednostki do posiadanego zaplecza technicznego, oraz do aspektów konstrukcyjnych aparatury i maszyn przy których pulpit sterowniczy bêdzie wykorzystany. Linia produktów oferuje 3 style konstrukcyjne: modu³ow¹ - ³¹czon¹ sekcjami, jednoelementow¹ oraz szafy z pulpitem sterowniczym. Pulpit sterowniczy mo e byæ wykonany z kilku elementów: bazy, 2 typów pó³ek, konsoli, coko³u i os³ony, oferuj¹c elastyczne rozwi¹zania aran acyjne aby dopasowaæ uk³ad do indywidualnych potrzeb. Pomimo i pulpit jednoelementowy jest oferowany dla najprostszych aplikacji, to jednak specyfikacja techniczna jest stale uaktualniana. Przedstawione style konstrukcyjne posiadaj¹ spodni¹ regulowan¹ wpustow¹ p³ytê d³awieniow¹, zdejmowan¹ sekcje, oraz regulowan¹ p³ytê monta ow¹. Wszystkie akcesoria s¹ wspólne dla tych trzech stylów. Wieko pó³ki LE-ME oraz SBA wyposa one w si³owniki pneumatyczne. Koncepcja konstrukcyjna konsoli PE pozwala na na instalacje stela y lub monitorów, oraz mo liwoœæ dopasowania do czêœci tylnych opraw wspomagaj¹cych aby zwiêkszyæ g³êbokoœæ u ytkow¹ do 500mm. Szafy z pulpitem sterowniczym zosta³y wykonane z zespawanej blachy stalowej 'pressbent' o gruboœci 1.5mm i 2mm. Linia pulpitów sterowniczych ZBA zosta³a wykonana w powi¹zaniu z lini¹ SBA do zastosowañ w prostych aplikacjach. Areta AL Produkt ten jest to rozszerzenie linii ARETA oraz oferuje takie same za³o enia jak ARETA PC: rama frontowa zamontowana na podstawowej strukturze ARETA. Linia ta zawiera: - drzwi górne wraz z mechaniczn¹ blokad¹ zapobiegaj¹c¹ przypadkowemu zamkniêciu - drzwi dolne - sekcja centralna która pozwala na zamontowanie bezbarwnego panelu lub pó³ki biurkowej z wiekiem oraz si³ownikami pneumatycznymi. Pulpity sterownicze ARETA AL s¹ dostêpne w 4 szerokoœciach oraz 2 g³êbokoœciach; wysokoœæ maksymalna 1mm pozwala na dobr¹ obserwacjê obrazu z monitora oraz innych komponentów wizualnych. DOSTÊPNE W PE³NI WYPOSA ONE ORAZ "FLAT-PACK" 205

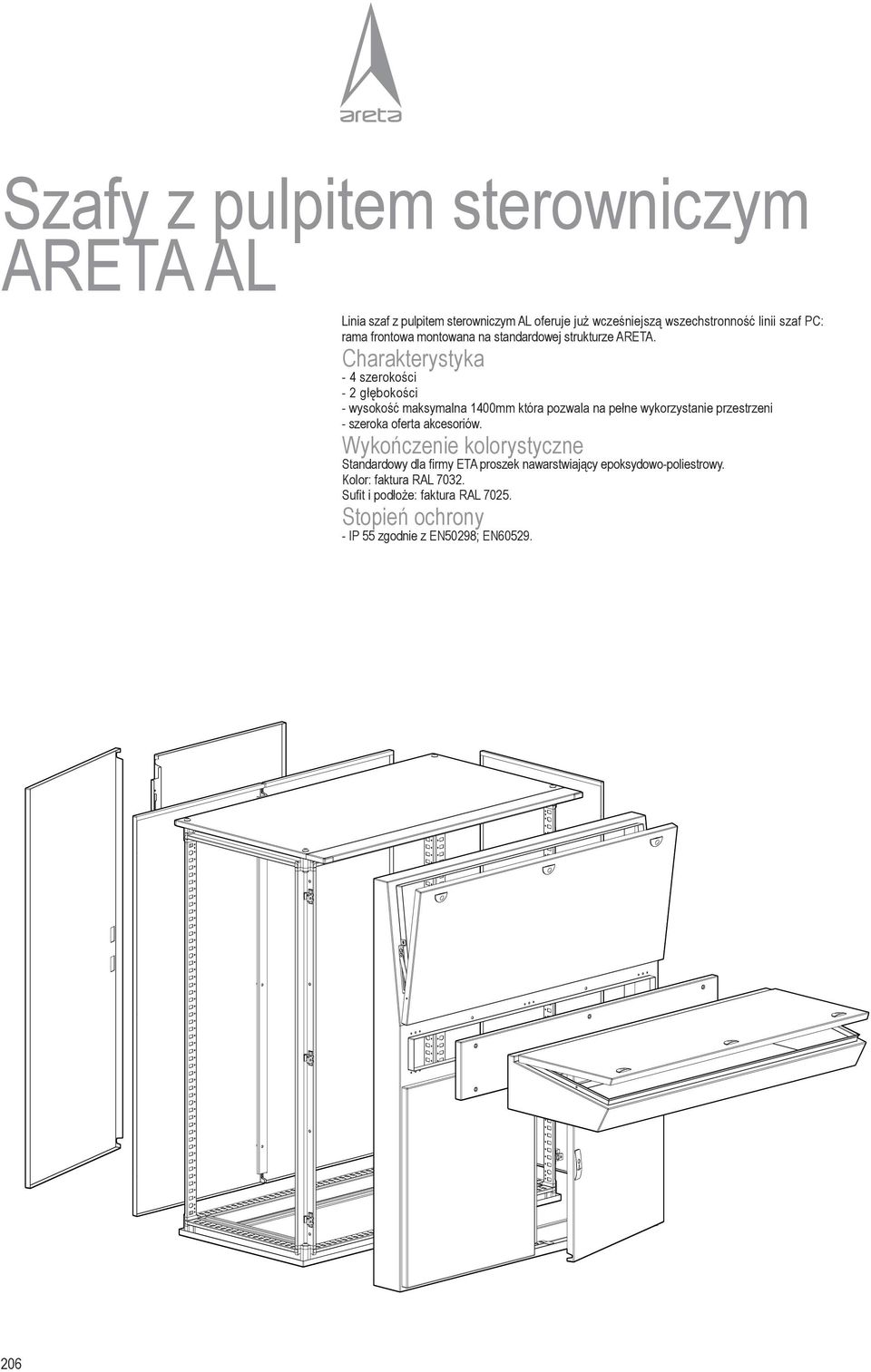

2 Szafy z pulpitem sterowniczym ARETA AL Linia szaf z pulpitem sterowniczym AL oferuje ju wczeœniejsz¹ wszechstronnoœæ linii szaf PC: rama frontowa montowana na standardowej strukturze ARETA. - 4 szerokoœci - 2 g³êbokoœci - wysokoœæ maksymalna 1mm która pozwala na pe³ne wykorzystanie przestrzeni - szeroka oferta akcesoriów. Wykoñczenie kolorystyczne Standardowy dla firmy ETA proszek nawarstwiaj¹cy epoksydowo-poliestrowy. Kolor: faktura RAL Sufit i pod³o e: faktura RAL Stopieñ ochrony - IP 55 zgodnie z EN50298; EN

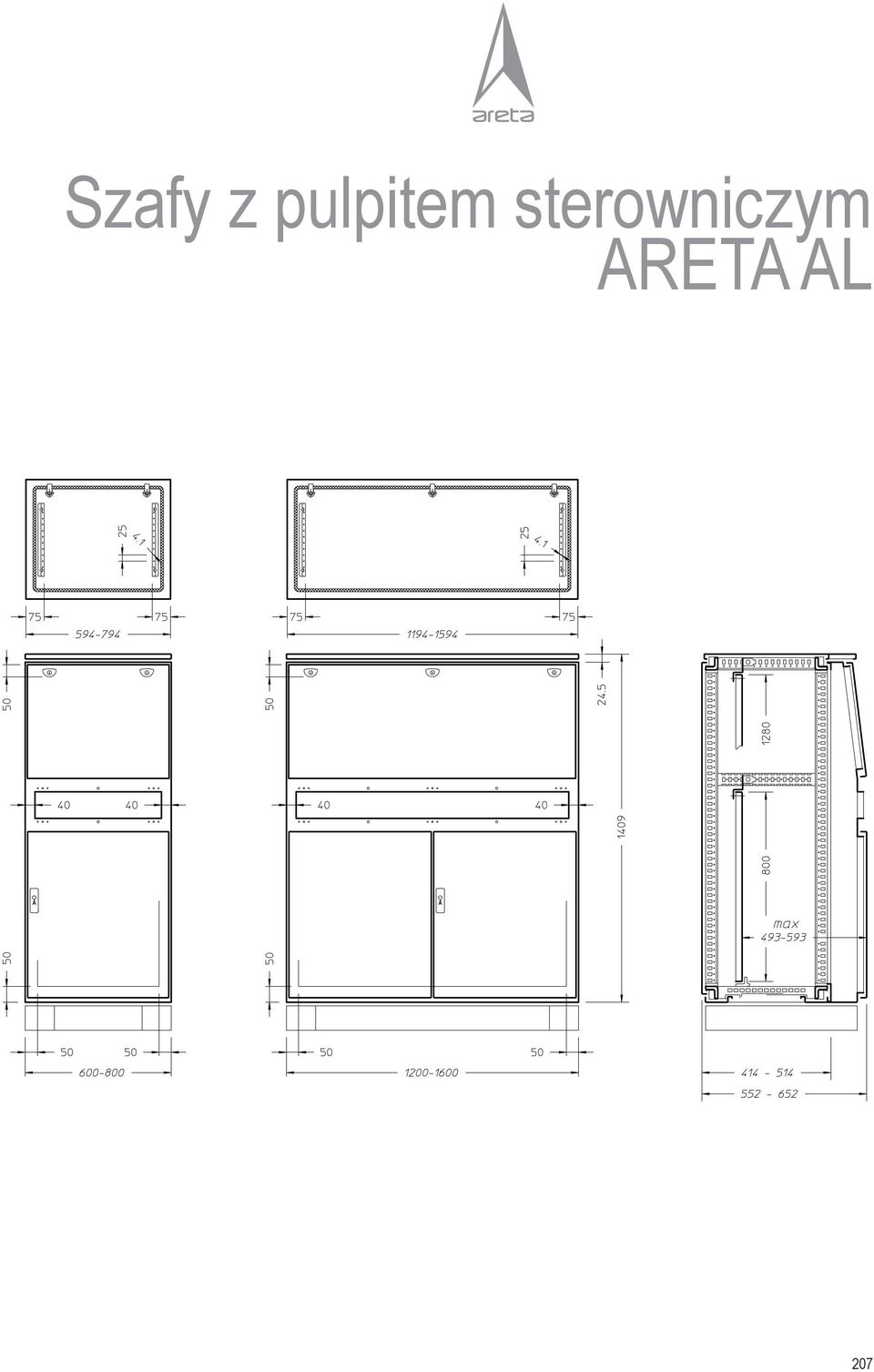

3 Szafy z pulpitem sterowniczym ARETA AL 207

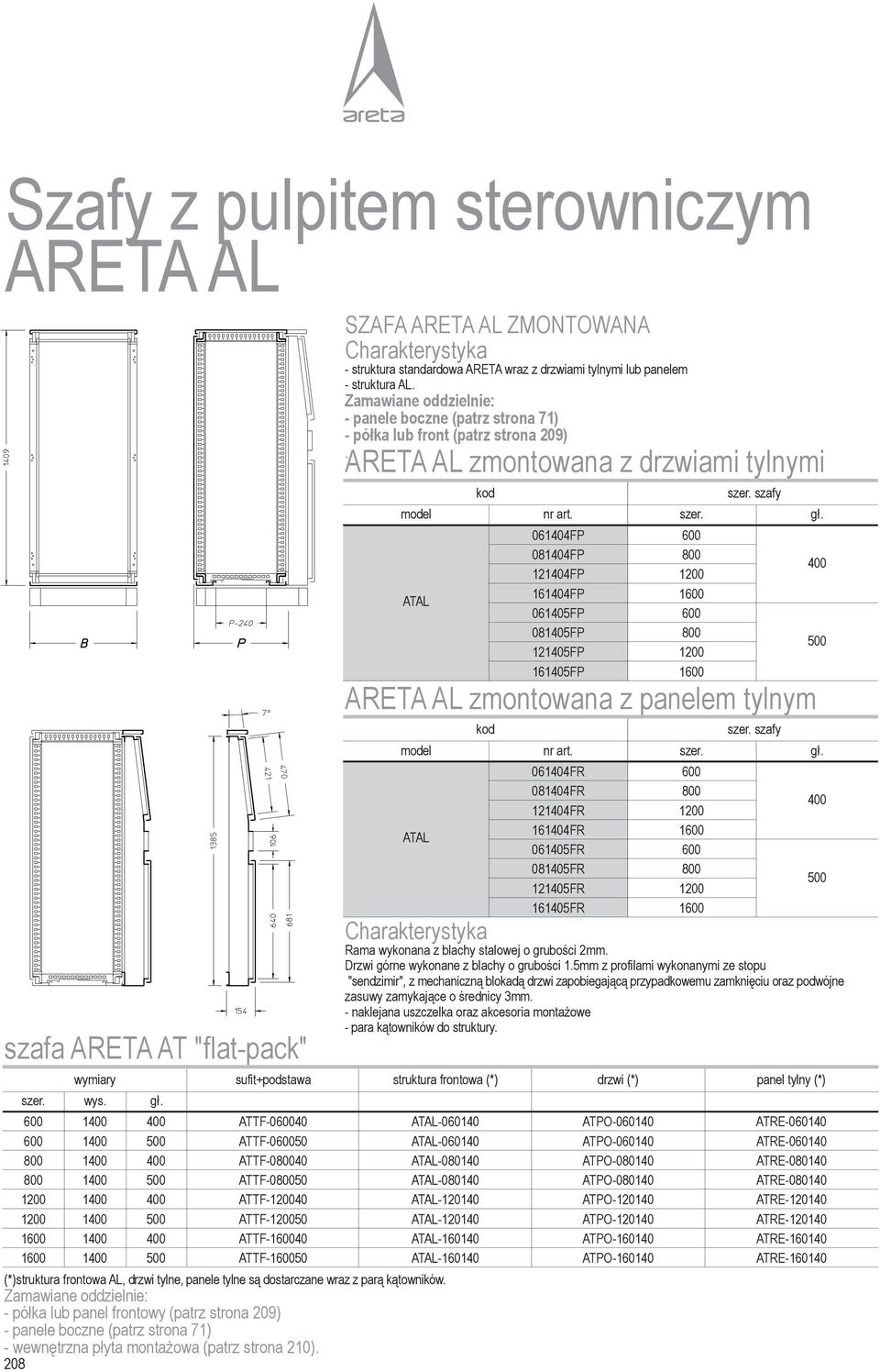

4 Szafy z pulpitem sterowniczym ARETA AL szafa ARETA AT "flat-pack" wymiary wys. g³ sufit+podstawa SZAFA ARETA AL ZMONTOWANA - struktura standardowa ARETA wraz z drzwiami tylnymi lub panelem - struktura AL. Zamawiane oddzielnie: - panele boczne (patrz strona 71) - pó³ka lub front (patrz strona 209). ARETA AL zmontowana z drzwiami tylnymi ATAL FP szafy g³. ATAL FP FP FP FP FP FP FP ARETA AL zmontowana z panelem tylnym FR szafy g³ FR FR FR FR FR FR FR ATTF-040 ATAL ATPO ATRE ATTF-050 ATTF-040 ATTF-050 ATTF-40 ATTF-50 ATTF-40 ATTF-50 ATAL ATAL ATAL ATAL ATAL ATAL ATAL (*)struktura frontowa AL, drzwi tylne, panele tylne s¹ dostarczane wraz z par¹ k¹towników. Zamawiane oddzielnie: - pó³ka lub panel frontowy (patrz strona 209) - panele boczne (patrz strona 71) - wewnêtrzna p³yta monta owa (patrz strona 210). 208 Rama wykonana z blachy stalowej o gruboœci 2mm. Drzwi górne wykonane z blachy o gruboœci 1.5mm z profilami wykonanymi ze stopu "sendzimir", z mechaniczn¹ blokad¹ drzwi zapobiegaj¹c¹ przypadkowemu zamkniêciu oraz podwójne zasuwy zamykaj¹ce o œrednicy 3mm. - naklejana uszczelka oraz akcesoria monta owe - para k¹towników do struktury. struktura frontowa (*) drzwi (*) panel tylny (*) ATPO ATPO ATPO ATPO ATPO ATPO ATPO ATRE ATRE ATRE ATRE ATRE ATRE ATRE

5 Akcesoria PÓ³KA ATME Struktura wykonana z blachy o gruboœci 1.5mm. Panel górny wykonany z blachy stalowej o gruboœci 1.5mm z szynami wykonanymi ze stopu "sendzimir" oraz si³ownikami pneumatycznymi zapobiegaj¹cymi przypadkowemu zamkniêciu. - panel górny wyposa ony w podwójne zasuwy zamykaj¹ce o œrednicy 3mm - uszczelkê - akcesoria monta owe pó³ka ATME szafy 000AL 000AL 00AL 00AL ATPN r PANEL ATPN Wykonany z blachy stalowej o gruboœci 1.5mm. Kolor: faktura RAL : akcesoria monta owe. szafy 000AL 000AL 00AL 00AL panel 209

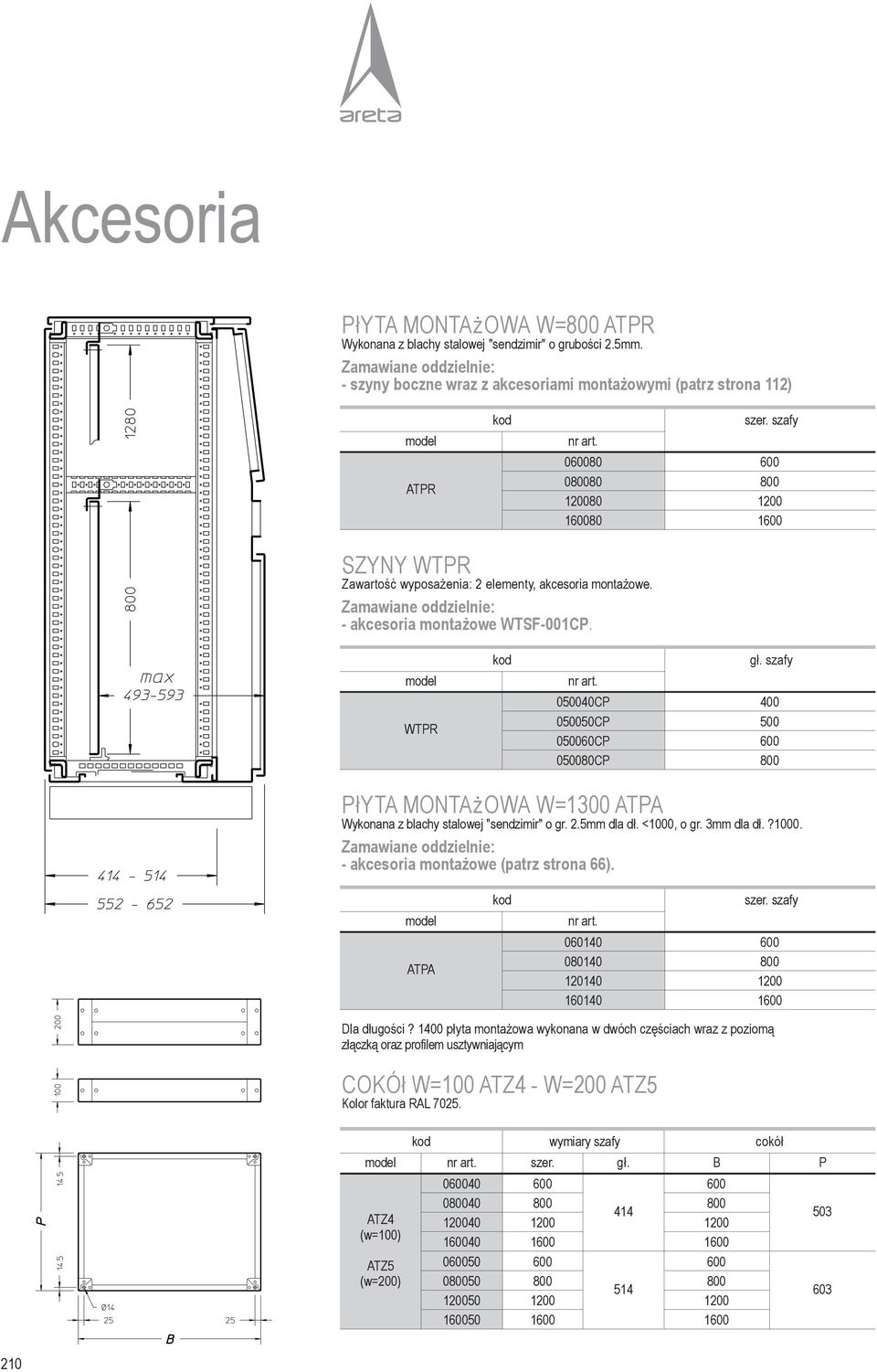

6 Akcesoria P³YTA MONTA OWA W= ATPR Wykonana z blachy stalowej "sendzimir" o gruboœci 2.5mm. Zamawiane oddzielnie: - szyny boczne wraz z akcesoriami monta owymi (patrz strona 112) ATPR szafy SZYNY WTPR : 2 elementy, akcesoria monta owe. Zamawiane oddzielnie: - akcesoria monta owe WTSF-001CP. WTPR g³. szafy CP CP CP CP 500 P³YTA MONTA OWA W=1300 ATPA Wykonana z blachy stalowej "sendzimir" o gr. 2.5mm dla d³. <1000, o gr. 3mm dla d³.?1000. Zamawiane oddzielnie: - akcesoria monta owe (patrz strona 66). ATPA szafy Dla d³ugoœci? 1 p³yta monta owa wykonana w dwóch czêœciach wraz z poziom¹ z³¹czk¹ oraz profilem usztywniaj¹cym COKÓ³ W=100 ATZ4 - W=200 ATZ5 Kolor faktura RAL ATZ4 (w=100) ATZ5 (w=200) wymiary szafy cokó³ g³. B P

7 Modu³owe pulpity sterownicze o g³êbokoœci mm PO³KA ME Struktura wykonana z blachy stalowej "pressbent" o gruboœci 1.5mm. Panel górny wykonany z blachy stalowej o gruboœci 2mm wraz z szynami wykonanymi ze stopu "zinpassivated". Si³owniki pneumatyczne podtrzymuj¹ce wieko. - pulpit sterowniczy - wieko wyposa one w zasuwy zamykaj¹ce o œrednicy 3mm - uszczelka - akcesoria monta owe. CZÊŒÆ GÓRNA PE Struktura wykonana z blachy stalowej "pressbent" o gruboœci 1.5mm. P³yta monta owa wykonana z blachy stalowej o gruboœci 2.5mm wraz z szynami ze stopu "zincpassivated" o gruboœci 2mm do ustawiania p³yty monta owej. Zawieszany panel frontowy wykonany z blachy stalowej o gruboœci 2mm, uzupe³niony o pionowe szyny ze stopu "zincpassivated" oraz mechaniczn¹ blokadê. - czêœæ górna - zawieszana os³ona frontowa wyposa ona w podwójne zasuwy zamykane na klucz o œrednicy 3mm - p³yta monta owa - uszczelka - akcesoria monta owe. PO³KA LE Struktura wykonana z blachy stalowej "pressbent" o gruboœci 1.5mm. Panel górny wykonany z blachy stalowej o gruboœci 2mm wraz z szynami wykonanymi ze stopu "zinpassivated". Si³owniki pneumatyczne podtrzymuj¹ce wieko. - pulpit sterowniczy - wieko wyposa one w zasuwy zamykaj¹ce o œrednicy 3mm - szyny do monta u wspomagaj¹cej p³yty monta owej - uszczelka - akcesoria monta owe. SKRZYNKA AE Struktura wykonana z blachy stalowej "pressbent" o gruboœci 1.5mm. P³yta monta owa wykonana z blachy stalowej o gruboœci 2.5mm. Drzwi wykonane z blachy stalowej o gruboœci 1.5mm z boczn¹ os³on¹ usztywniaj¹c¹. - skrzynka AE - drzwi wyposa one w podwójny zamek o œrednicy 3mm - p³yta monta owa - regulowana p³yta d³awieniowa. ME 6 01 ME 8 02 ME 1 23 ME 1 64 PE 6 01 PE 8 02 PE 1 23 PE 1 64 LE 6 01 LE 8 02 LE 1 23 LE 1 64 AE 6 01 AE 8 02 AE 1 23 AE 1 64 Wykoñczenie kolorystyczne Standardowy dla firmy ETA proszek nawarstwiaj¹cy epoksydowo-poliestrowy. Faktura RAL Zgodnoœæ i pochwa³y 212 Stopieñ ochrony - IP 55 zgodnie z EN50298; EN typ 12 zgodny z UL508A; UL50.

8 Modu³owe pulpity sterownicze o g³êbokoœci 500mm ME ME ME PE PE PE LE LE LE AE AE AE PO³KA ME Struktura wykonana z blachy stalowej "pressbent" o gruboœci 1.5mm. Panel górny wykonany z blachy stalowej o gruboœci 2mm wraz z szynami wykonanymi ze stopu "zinpassivated". Si³owniki pneumatyczne podtrzymuj¹ce wieko. - pulpit sterowniczy - wieko wyposa one w zasuwy zamykaj¹ce o œrednicy 3mm - uszczelka - akcesoria monta owe. CZÊŒÆ GÓRNA PE Struktura wykonana z blachy stalowej "pressbent" o gruboœci 1.5mm. P³yta monta owa wykonana z blachy stalowej o gruboœci 2.5mm wraz z szynami ze stopu "zincpassivated" o gruboœci 2mm do ustawiania p³yty monta owej. Zawieszany panel frontowy wykonany z blachy stalowej o gruboœci 2mm, uzupe³niony o pionowe szyny ze stopu "zincpassivated" oraz blokadê mechaniczn¹. - czêœæ górna - zawieszana os³ona frontowa wyposa ona w podwójne zasuwy zamykaj¹ce na klucz o œrednicy 3mm - p³yta monta owa - uszczelka - akcesoria monta owe. PO³KA LE Struktura wykonana z blachy stalowej "pressbent" o gruboœci 1.5mm. Panel górny wykonany z blachy stalowej o gruboœci 2mm wraz z szynami wykonanymi ze stopu "zinpassivated". Si³owniki pneumatyczne podtrzymuj¹ce wieko. - pulpit sterowniczy - wieko wyposa one w zasuwy zamykaj¹ce o œrednicy 3mm - szyny do monta u wspomagaj¹cej p³yty monta owej - uszczelka - akcesoria monta owe.. SKRZYNKA AE Struktura wykonana z blachy stalowej "pressbent" o gruboœci 1.5mm. P³yta monta owa wykonana z blachy stalowej o gruboœci 2.5mm. Drzwi wykonane z blachy stalowej o gruboœci 1.5mm z boczn¹ os³on¹ usztywniaj¹c¹. - skrzynka AE - drzwi wyposa one w podwójny zamek o œrednicy 3mm - p³yta monta owa - regulowana p³yta d³awieniowa. Wykoñczenie kolorystyczne Standardowy dla firmy ETA proszek nawarstwiaj¹cy epoksydowo-poliestrowy. Faktura RAL Zgodnoœæ i pochwa³y Stopieñ ochrony - IP 55 zgodnie z EN50298; EN typ 12 zgodny z UL508A; UL

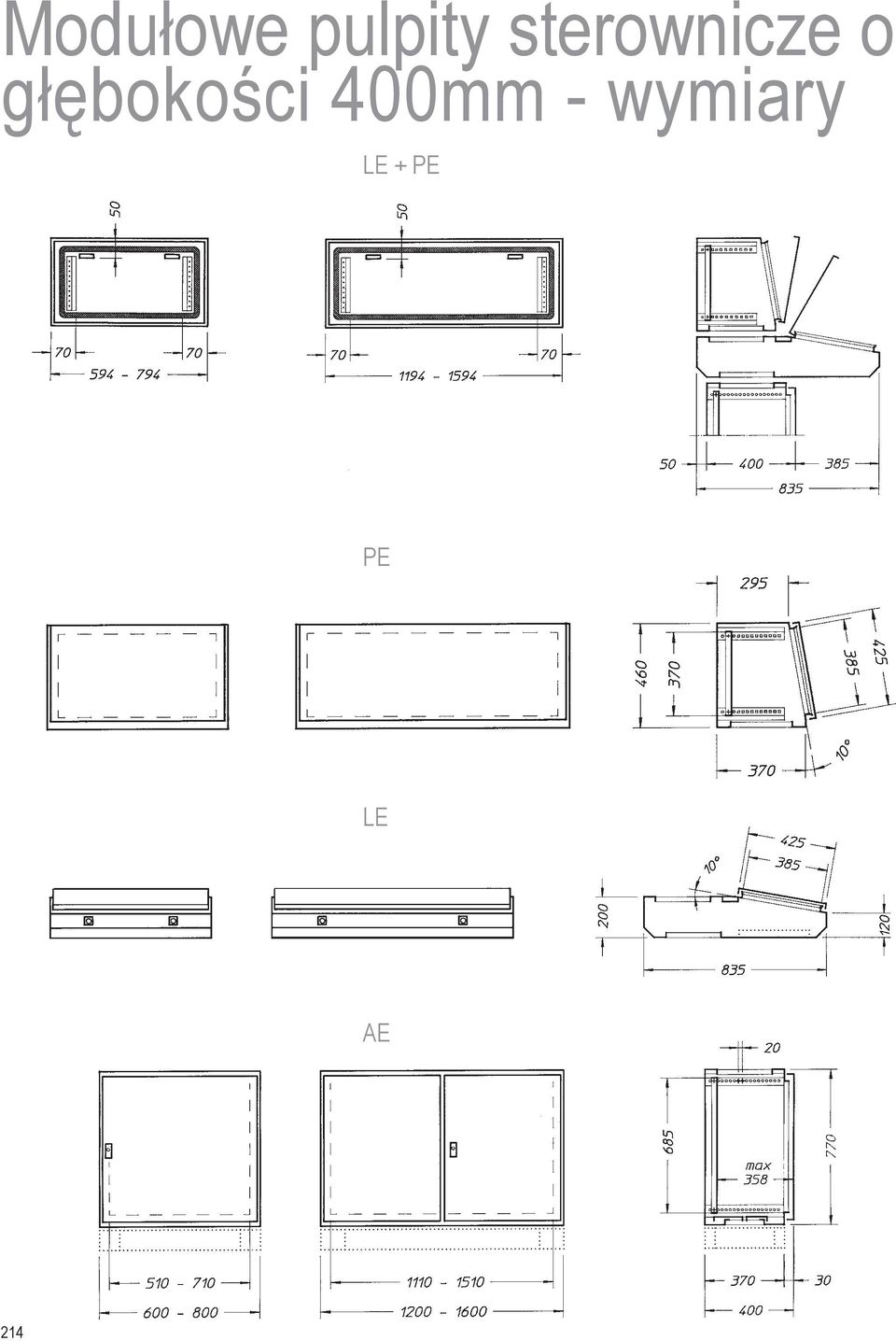

9 Modu³owe pulpity sterownicze o g³êbokoœci mm - wymiary LE + PE PE LE AE 214

10 Modu³owe pulpity sterownicze o g³êbokoœci mm - wymiary ME 215

11 Modu³owe pulpity sterownicze o g³êbokoœci 500mm - wymiary LE + PE PE LE AE 216

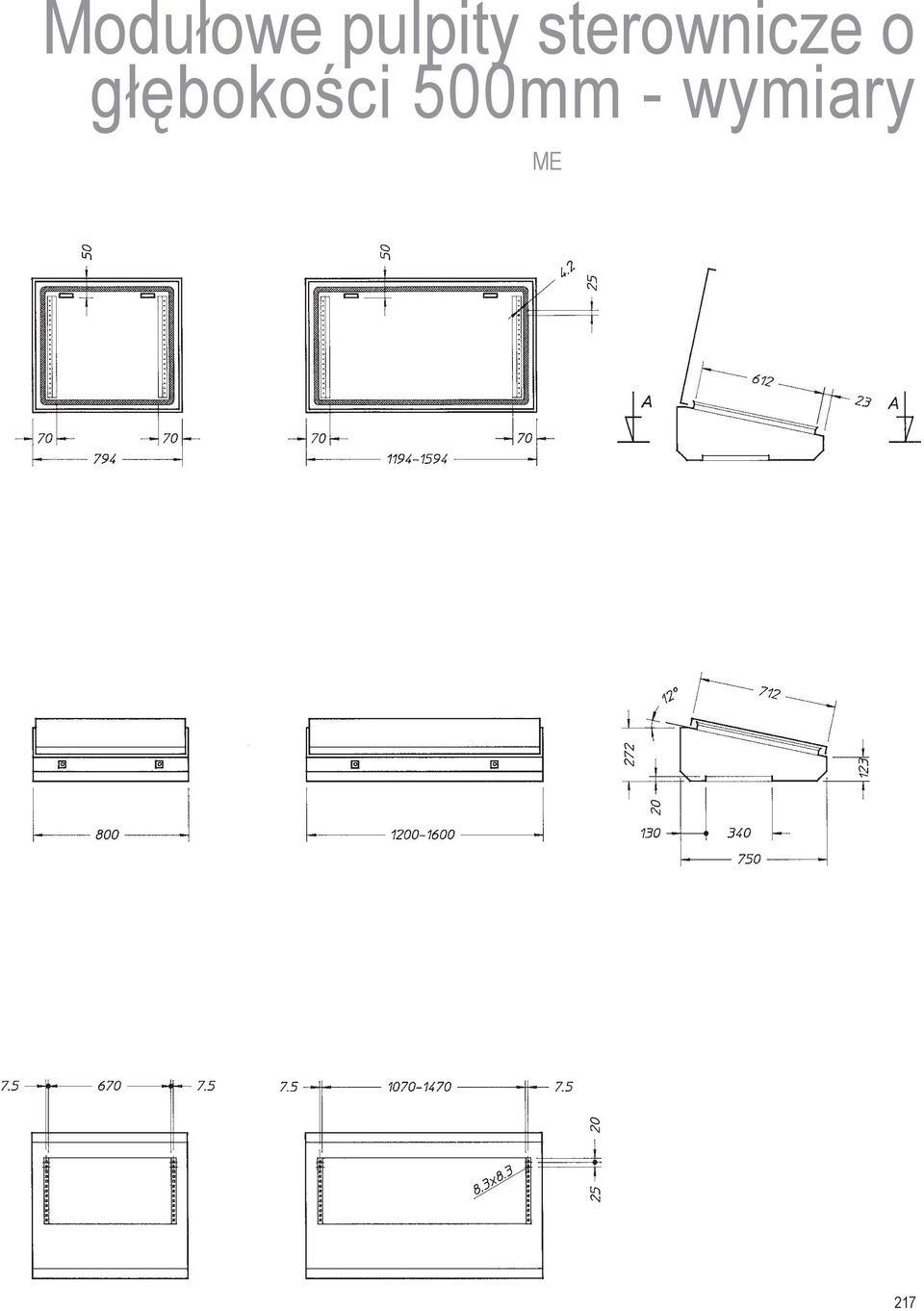

12 Modu³owe pulpity sterownicze o g³êbokoœci 500mm - wymiary ME 217

13 Pulpity sterownicze SBA monobloc Struktura wykonana z blachy stalowej "pressbent" o gruboœci 1.5mm. P³yta monta owa wykonana z blachy stalowej "sendzimir" o gruboœci 2.5mm Drzwi frontowe oraz tylne wykonane z blachy stalowej o gruboœci 1.5mm, wyposa one w szyny boczne ze stopu "zincpassivated" oraz si³owniki pneumatyczne podtrzymuj¹ce wieko. Wykoñczenie kolorystyczne Standardowy dla firmy ETA proszek nawarstwiaj¹cy epoksydowo-poliestrowy. Struktura, drzwi, panel górny faktura RAL pulpit sterowniczy SBA - drzwi wyposa one w podwójne zasuwy zamykaj¹ce o œrednicy 3mm - p³yta monta owa - panel górny wyposa ony w system zamykaj¹cy - regulowana p³yta d³awieniowa. Zgodnoœæ i pochwa³y Stopieñ ochrony - IP 55 - typ 12. SBA 6 SBA 8 SBA 0 SBA coko³y w 100 ATZ wymiary g³ coko³y w 200 ATZ wymiary g³

14 219

15 Pulpity sterownicze ZBA monobloc Struktura wykonana z blachy stalowej "pressbent" o gruboœci 1.5mm. P³yta monta owa wykonana z blachy stalowej "sendzimir" o gruboœci 2.5mm zamontowana na os³onie tylnej. Os³ona górna wykonana z blachy stalowej o gruboœci 1.5mm wraz z mechaniczn¹ blokad¹. Regulowany wpust na okablowanie. Wykoñczenie kolorystyczne Standardowy dla firmy ETA proszek nawarstwiaj¹cy epoksydowo-poliestrowy. Faktura RAL Pulpit sterowniczy ZBA - drzwi wyposa one w podwójne zasuwy zamykaj¹ce na klucz o œrednicy 3mm - p³yta monta owa - panel górny wyposa ony w system zamykaj¹cy - regulowana p³yta d³awieniowa Stopieñ ochrony - IP 55. pulpit sterowniczy ZBA 601 ZBA 801 ZBA ZBA 201 coko³y w 100 coko³y w 200 ZC4 105 ZC4 109 ZC ZC4 117 ZC4 205 ZC4 209 ZC ZC

16 p³yta monta owa 221

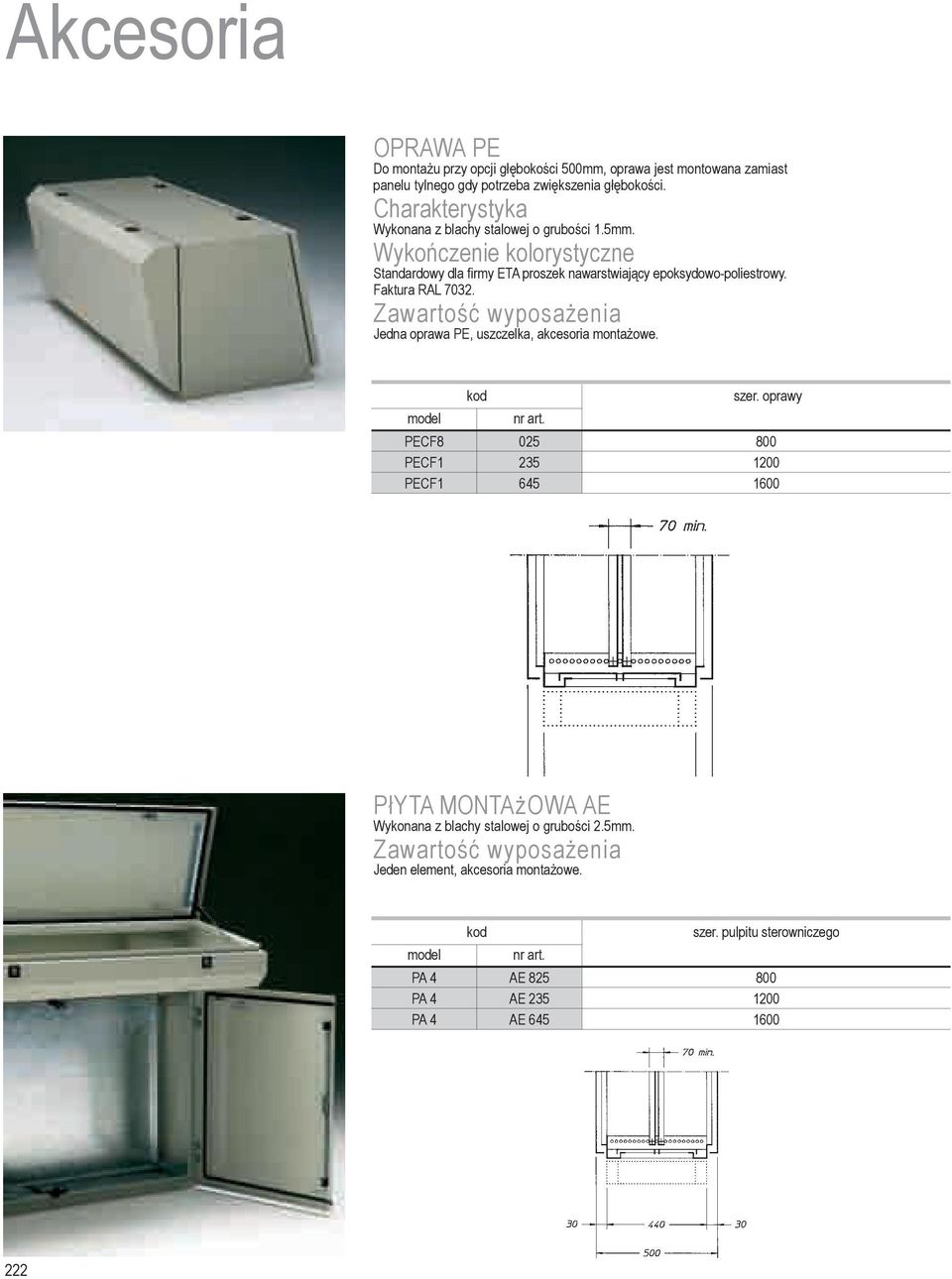

17 Akcesoria OPRAWA PE Do monta u przy opcji g³êbokoœci 500mm, oprawa jest montowana zamiast panelu tylnego gdy potrzeba zwiêkszenia g³êbokoœci. Wykonana z blachy stalowej o gruboœci 1.5mm. Wykoñczenie kolorystyczne Standardowy dla firmy ETA proszek nawarstwiaj¹cy epoksydowo-poliestrowy. Faktura RAL Jedna oprawa PE, uszczelka, akcesoria monta owe. oprawy PECF8 025 PECF1 235 PECF1 645 P³YTA MONTA OWA AE Wykonana z blachy stalowej o gruboœci 2.5mm. Jeden element, akcesoria monta owe. pulpitu sterowniczego PA 4 AE 825 PA 4 AE 235 PA 4 AE

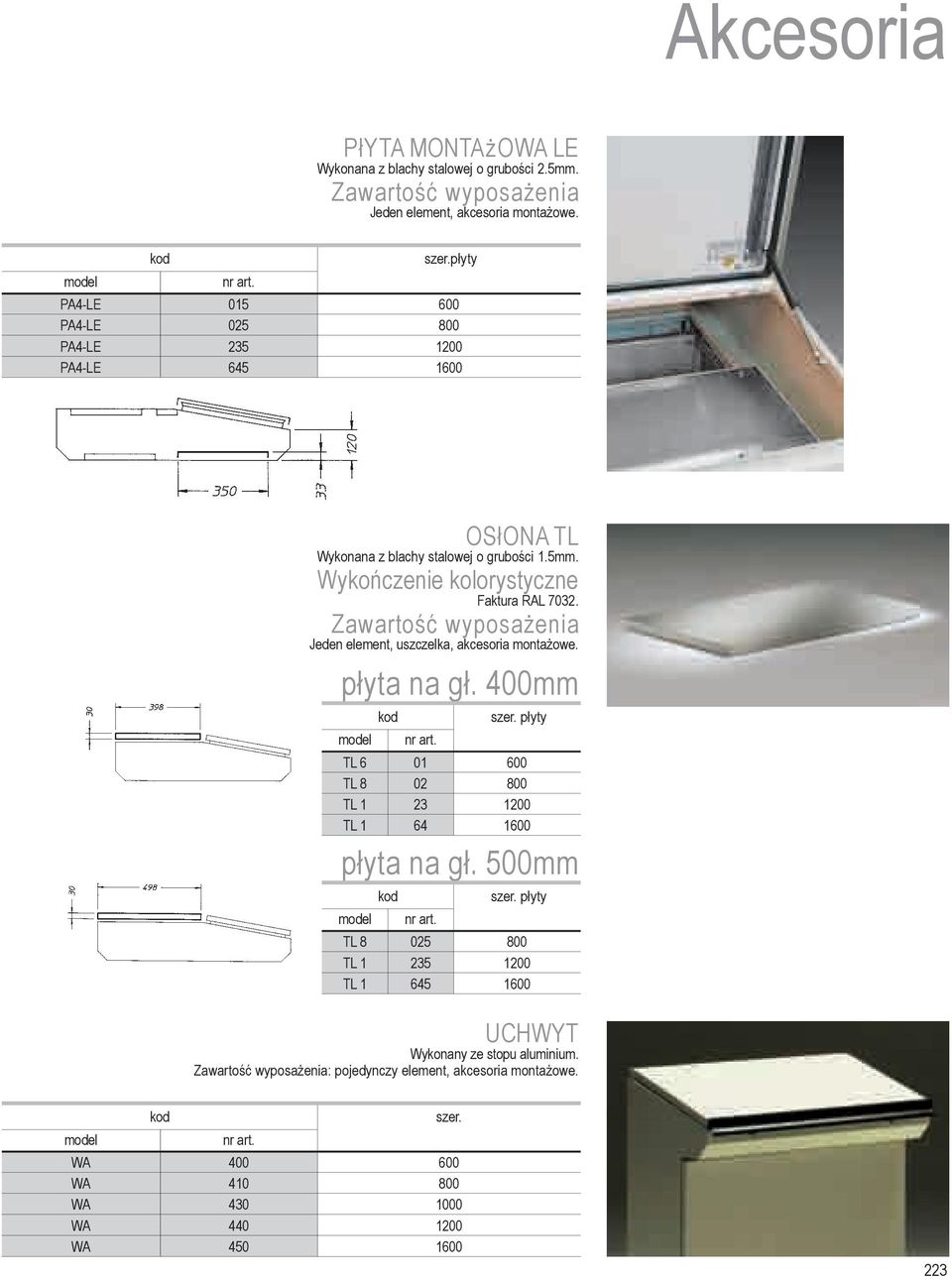

18 Akcesoria P³YTA MONTA OWA LE Wykonana z blachy stalowej o gruboœci 2.5mm. Jeden element, akcesoria monta owe. PA4-LE PA4-LE PA4-LE PA4-LE p³yty OS³ONA TL Wykonana z blachy stalowej o gruboœci 1.5mm. Wykoñczenie kolorystyczne Faktura RAL Jeden element, uszczelka, akcesoria monta owe. p³yta na g³. mm p³yty TL 6 01 TL 8 02 TL 1 23 TL 1 64 p³yta na g³. 500mm p³yty TL TL TL UCHWYT Wykonany ze stopu aluminium. : pojedynczy element, akcesoria monta owe. WA WA WA WA WA

19 Akcesoria CZÊŒÆ GÓRNA - SPA SPA 6 01 SPA 8 01 SPA SPA 2 01 Cokó³ na panel sterowniczy AE wymiary w 100 w 200 A B g³. ZC ZC ZC ZC ZC ZC ZC ZC ATZ ATZ ATZ 6 50 ATZ ATZ 6 50 ATZ

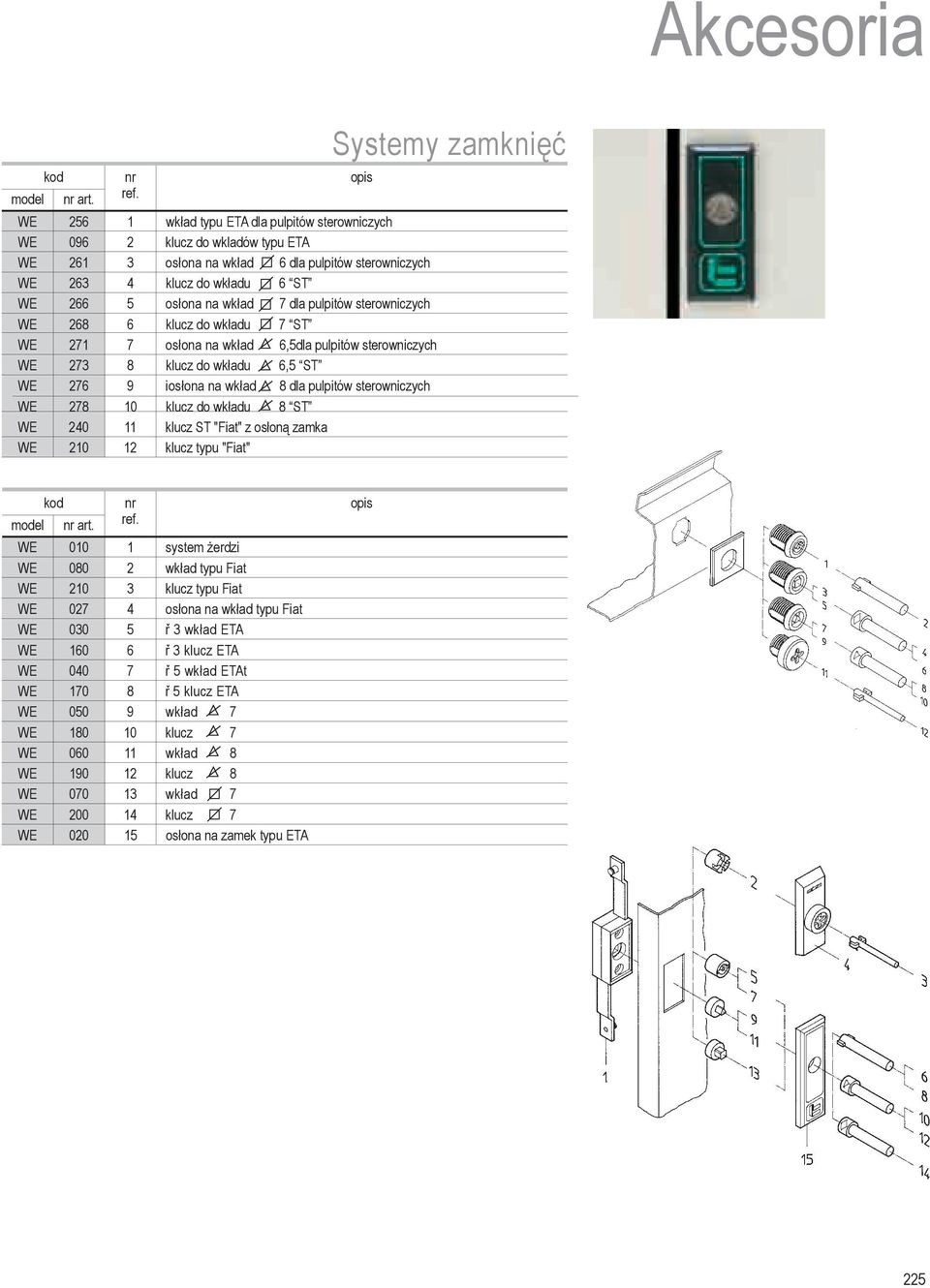

20 Akcesoria nr ref. opis WE wk³ad typu ETA dla pulpitów sterowniczych WE klucz do wkladów typu ETA WE os³ona na wk³ad 6 dla pulpitów sterowniczych WE klucz do wk³adu 6 ST WE os³ona na wk³ad 7 dla pulpitów sterowniczych WE klucz do wk³adu 7 ST WE os³ona na wk³ad 6,5dla pulpitów sterowniczych WE klucz do wk³adu 6,5 ST WE ios³ona na wk³ad 8 dla pulpitów sterowniczych WE klucz do wk³adu 8 ST WE klucz ST "Fiat" z os³on¹ zamka WE klucz typu "Fiat" Systemy zamkniêæ nr ref. WE system erdzi WE wk³ad typu Fiat WE klucz typu Fiat WE os³ona na wk³ad typu Fiat WE ø 3 wk³ad ETA WE ø 3 klucz ETA WE ø 5 wk³ad ETAt WE ø 5 klucz ETA WE wk³ad 7 WE klucz 7 WE wk³ad 8 WE klucz 8 WE wk³ad 7 WE klucz 7 WE os³ona na zamek typu ETA opis 225
