1 ZAKOŃCZENIE INSTALACJI

2 2 ZAKOŃCZENIE INSTALACJI

3 SPIS TREŚCI SPIS TREŚCI CZERPNIE ŚCIENNE Czerpnia ścienna ST-JWN... 3 Czerpnia ścienna typu ST-JWN-V... 4 Czerpnia ścienna ST-JDN... 7 Czerpnia ścienna ST-TKF... 9 CZERPNIE DACHOWE Czerpnia dachowa prostokątna typ A Czerpnia dachowa prostokątna typ B Czerpnia dachowa okrągła typ C WYRZUTNIE ŚCIENNE Wyrzutnia ścienna typ ST-JUU Wyrzutnia ścienna ST-JUWA Wyrzutnia ścienna ST-JUW WYRZUTNIE DACHOWE Wyrzutnia dachowa prostokątna ST- DHV Wyrzutnia dachowa ST-DH Wyrzutnia dachowa prostokątna typ A Wyrzutnia dachowa prostokątna typ B Wyrzutnia dachowa okrągła typ C Wyrzutnia dachowa okrągła typ D PODSTAWY DACHOWE Podstawa dachowa prostokątna typ A Podstawa dachowa okrągła typ B WYWIETRZAKI DACHOWE DRZWI POWIETRZNO-SZCZELNE KRÓĆCE ELASTYCZNE Króciec elastyczny okrągły Króciec elastyczny prostokątny ZAKOŃCZENIE INSTALACJI 1

4 2 ZAKOŃCZENIE INSTALACJI

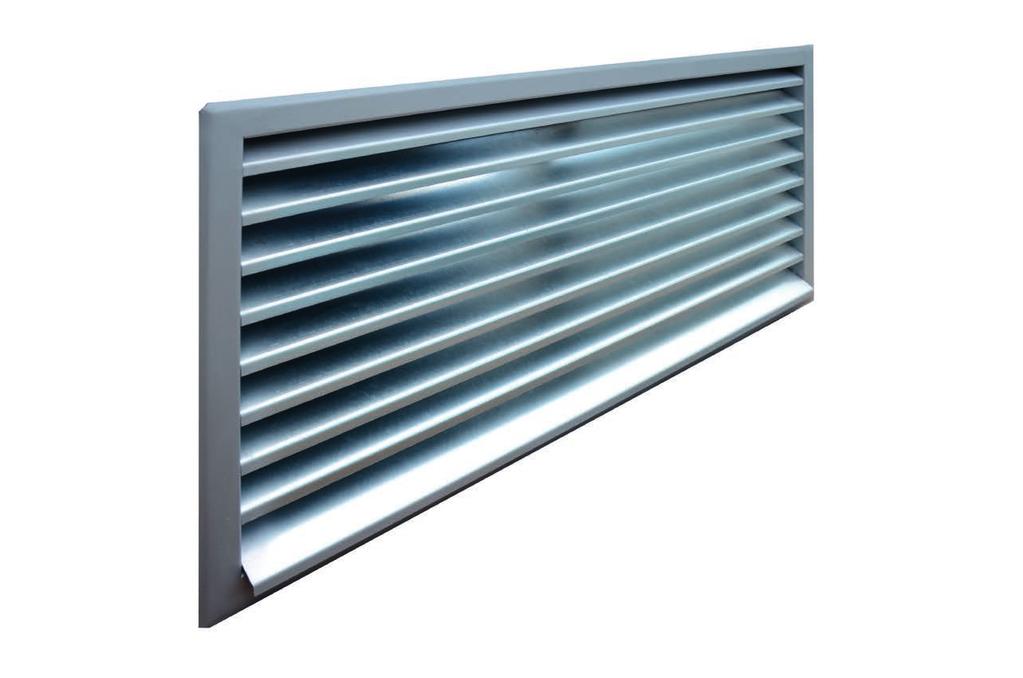

5 CZERPNIE ŚCIENNE CZERPNIE ŚCIENNE Czerpnia ścienna ST-JWN Czerpnie ST-JWN stosujemy tam gdzie wymagana jest ochrona otworu czerpni przed wpływem warunków atmosferycznych oraz dla zapewnienia właściwego czerpania powietrza z atmosfery. Czerpnie ścienne ST- -JWN przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych. Stosuje się je w przypadku, gdy jest to uzasadnione względami budowlanymi lub użytkowymi. Czerpnie ścienne prostokątne wykonane z blachy stalowej ocynkowanej, stałe pióra pod kątem 45, od strony wewnętrznej wykończone siatką. Produkowane w zakresie wymiarów od 300x200 mm do 1200x1000 mm; głębokość zabudowy 60 mm. Wymiar H [mm] Ciężar [kg] Wymiar B [mm] ,4 4,9 6,3 7,7 9,3 11,3 12, ,5 7,7 9,9 12,2 14,4 17,5 19, ,2 10,3 13,3 16,3 19,1 23,9 26, ,1 13,0 16,6 20,4 24,0 29,7 33, ,0 15,5 20,0 24,4 28,8 36,0 40, ,9 18,1 23,2 28,5 33,6 42,0 47,2 Wymiar H [mm] Powierzchnia efektywna A ef [m2] Wymiar B [mm] ,024 0,041 0,057 0,073 0,089 0,105 0, ,057 0,095 0,132 0,170 0,208 0,246 0, ,089 0,149 0,208 0,267 0,327 0,386 0, ,122 0,203 0,284 0,365 0,446 0,527 0, ,154 0,257 0,359 0,462 0,564 0,667 0, ,186 0,311 0,435 0,559 0,683 0,807 0,932 Podane ciężary należy traktować jako orientacyjne. ZAKOŃCZENIE INSTALACJI 3

6 PRZYKŁAD ZAMÓWIENIA ST - JWN R 0 - nie malowana R - malowana proszkowo (przy tej opcji należy podać kolor wg palety RAL na końcu kodu produktu, np....r-ral9010) E - malowana proszkowo farbą epoksydową (przy tej opcji należy podać kolor wg palety RAL na końcu kodu produktu, np....e-ral9005) możliwe tylko 2 kolory: RAL9005, RAL7035 T - malowanie fabrą temperaturową (tylko kolor czarny) 0 - stal ocynkowana 9 - stal nierdzewna 0 - standardowa siatka wyłapująca liście, itp. S - drobna siatka przeciw owadom wymiar H, dopuszczalne są wymiary od 200 do 1200 mm co 50 mm wymiar B, dopuszczalne są wymiary od 300 do 1500 mm co 50 mm symbol czerpni Czerpnia ścienna typu ST-JWN-V Czerpnie ST-JWN-V stosujemy tam gdzie wymagana jest ochrona otworu czerpni przed wpływem warunków atmosferycznych oraz zapewnienia właściwego czerpania powietrza z atmosfery. Czerpnie ścienne ST- -JWN-V przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych. Stosuje się je w przypadku, gdy jest to uzasadnione względami budowlanymi lub użytkowymi. Czerpnie ścienne prostokątne wykonane z blachy stalowej ocynkowanej, stałe pióra pod kątem 45, od strony wewnętrznej wykończone siatką. Typ ST-JWN-V produkowane w zakresie wymiarów od 1200x1100 mm do 2500x2500 mm; głębokość zabudowy 100 mm. 4 ZAKOŃCZENIE INSTALACJI

7 CZERPNIE ŚCIENNE Wymiar H [mm] Wymiar H [mm] Ciężar [kg] Wymiar B [mm] ,9 45,1 49,6 54,1 59,6 64,3 70, ,7 52,6 58,2 64,0 69,6 75,3 85, ,2 59,9 65,7 71,4 78,3 84,1 95, ,3 67,5 74,6 81,6 88,4 96,7 107, ,6 72,4 80,7 87,7 96,9 104,0 116, ,0 84,5 94,0 104,6 112,7 121,1 135, ,5 90,8 100,2 111,0 120,3 129,9 144, ,3 99,3 108,9 120,8 130,2 141,0 157,1 Powierzchnia efektywna A ef [m2] Wymiar B [mm] ,749 0,874 0,998 1,123 1,248 1,373 1, ,936 1,092 1,248 1,404 1,560 1,716 1, ,061 1,238 1,414 1,591 1,768 1,945 2, ,248 1,456 1,664 1,872 2,080 2,288 2, ,373 1,602 1,830 2,059 2,288 2,517 2, ,560 1,820 2,080 2,340 2,600 2,860 3, ,685 1,966 2,246 2,527 2,808 3,089 3, ,872 2,184 2,496 2,808 3,120 3,432 3,900 Podane ciężary należy traktować jako orientacyjne. ZAKOŃCZENIE INSTALACJI 5

8 Doboru czerpni ST-JWN oraz ST- JWN-V dokonujemy w oparciu o wykres strat ciśnienia: PRZYKŁAD ZAMÓWIENIA ST - JWN-V R 0 - nie malowana R - malowana proszkowo (przy tej opcji należy podać kolor wg palety RAL na końcu kodu produktu, np....r-ral9010) E - malowana proszkowo farbą epoksydową (przy tej opcji należy podać kolor wg palety RAL na końcu kodu produktu, np....e-ral9005) możliwe tylko 2 kolory: RAL9005, RAL7035 T - malowanie farbą temperaturową (tylko kolor czarny) 0 - stal ocynkowana 9 - stal nierdzewna 0 - standardowa siatka wyłapująca liście, itp. S - drobna siatka przeciw owadom wymiar H, dopuszczalne są wymiary od 1100 do 2500 mm co 50 mm wymiar B, dopuszczalne są wymiary od 1200 do 2500 mm co 50 mm symbol czerpni 6 ZAKOŃCZENIE INSTALACJI

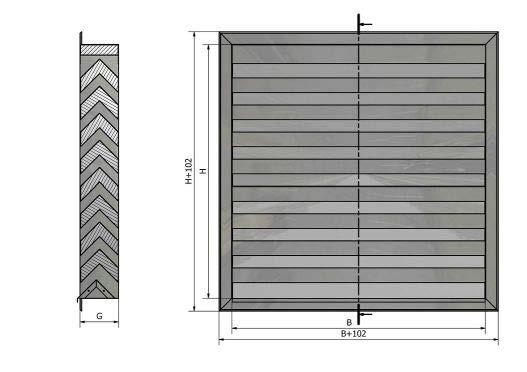

9 CZERPNIE ŚCIENNE Czerpnia ścienna ST-JDN Czerpnie ST-JDN stosujemy tam gdzie wymagana jest ochrona otworu czerpni przed wpływem warunków atmosferycznych oraz dla zapewnienia właściwego czerpania powietrza z atmosfery. Czerpnie ścienne ST-JDN przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych. Stosuje się je w przypadku, gdy jest to uzasadnione względami budowlanymi lub użytkowymi. Czerpnie ścienne prostokątne wykonane z blachy stalowej ocynkowanej, stałe pióra pod katem 45 w rozstawie co 50 mm. Produkowane w zakresie wymiarów od 300x200 mm do 1250x2500 mm (dowolna kombinacja wymiarów); głębokość zabudowy 117 mm. Od strony wewnętrznej montowana jest siatka ochronna z drutu ocynkowanego. DANE TECHNICZNE Wymiar H [mm] Ciężar [kg] Wymiar B [mm] ,40 6,10 7,60 9,20 10,80 12, ,70 9,40 11,90 14,50 17,00 19, ,00 12,70 16,20 19,70 23,20 26, ,40 16,00 20,40 24,90 29,40 33, ,70 19,30 24,70 30,20 35,60 40, ,00 22,60 29,00 35,40 41,80 47, ,90 26,40 33,90 41,20 48,60 54, ,20 29,80 38,10 46,50 54,80 61, ,60 33,10 42,40 51,70 61,10 68, ,00 36,40 46,70 57,10 67,40 75, ,30 39,70 51,00 62,30 73,60 82, ,10 44,80 57,50 70,30 83,00 92,70 Podane ciężary należy traktować jako orientacyjne. ZAKOŃCZENIE INSTALACJI 7

10 Wymiar H [mm] Powierzchnia efektywna A ef [m2] Wymiar B [mm] ,025 0,042 0,059 0,076 0,092 0, ,059 0,098 0,137 0,176 0,216 0, ,092 0,154 0,216 0,277 0,339 0, ,126 0,210 0,294 0,378 0,462 0, ,160 0,266 0,372 0,479 0,585 0, ,193 0,322 0,451 0,580 0,708 0, ,227 0,378 0,529 0,680 0,832 0, ,260 0,434 0,608 0,781 0,955 1, ,294 0,490 0,686 0,882 1,078 1, ,328 0,546 0,764 0,983 1,201 1, ,361 0,602 0,843 1,084 1,324 1, ,412 0,686 0,960 1,235 1,509 1,715 Podane ciężary należy traktować jako orientacyjne. Doboru czerpni ST-JDN dokonujemy w oparciu o wykres strat ciśnienia: Opory przepływu dobrane z nomogramu należy pomnożyć przez 2. 8 ZAKOŃCZENIE INSTALACJI

11 CZERPNIE ŚCIENNE PRZYKŁAD ZAMÓWIENIA ST - JDN R 0 - nie malowana R - malowana proszkowo (przy tej opcji należy podać kolor wg palety RAL na końcu kodu produktu, np....r-ral9010) E - malowana proszkowo farbą epoksydową (przy tej opcji należy podać kolor wg palety RAL na końcu kodu produktu, np....e-ral9005) możliwe tylko 2 kolory: RAL9005, RAL7035 T - malowanie farbą temperaturową (tylko kolor czarny) 0 - stal ocynkowana 9 - stal nierdzewna 0 - standardowa siatka wyłapująca liście, itp. S - drobna siatka przeciw owadom wymiar H, dopuszczalne są wymiary od 200 do 2500 mm co 50 mm wymiar B, dopuszczalne są wymiary od 300 do 1250 mm co 50 mm symbol czerpni Czerpnia ścienna ST-TKF Czerpnie tłumiące ST-TKF stosujemy tam, gdzie wymagana jest ochrona otworu czerpni/wyrzutni przed wpływem warunków atmosferycznych oraz miejsca gdzie czerpiemy bądź wyrzucamy powietrze muszą spełniać podwyższone wymagania akustyczne. Czerpnia wykonywana jest w dwóch standardowych głębokościach zabudowy (170 oraz 320 mm), dostępna w zakresach wymiarowych od 600 do 2000 mm (powyżej wymiaru 2000 wykonywana jako dzielona). Lamele czerpni rozstawione są co 110 mm, ustawione pod kątem 45 do kierunku przepływu. Czerpnia standardowo wykonana jest ze stali ocynkowanej malowanej na dowolny kolor z palety RAL. Możliwe jest zastosowanie stali nierdzewnej. Zastosowane wypełnienie tłumiące pokryte jest zabezpieczającą warstwą włókna szklanego, co stanowi doskonałą ochronę materiału tłumiącego przed wpływem warunków atmosferycznych. ZAKOŃCZENIE INSTALACJI 9

12 DANE TECHNICZNE Wymiar H [mm] Ciężar przy grubości zabudowy G=170mm [kg] Wymiar B [mm] Wymiar H [mm] Ciężar przy grubości zabudowy G=320mm [kg] Wymiar B [mm] Podane ciężary należy traktować jako orientacyjne. 10 ZAKOŃCZENIE INSTALACJI

13 CZERPNIE ŚCIENNE Doboru czerpni dokonujemy w oparciu o wykres strat ciśnienia. ZAKOŃCZENIE INSTALACJI 11

14 PRZYKŁAD ZAMÓWIENIA ST - TKF R 0 - nie malowana R - malowana proszkowo (przy tej opcji należy podać kolor wg palety RAL na końcu kodu produktu, np....r-ral9010) E - malowana proszkowo farbą epoksydową (przy tej opcji należy podać kolor wg palety RAL na końcu kodu produktu, np....e-ral9005) możliwe tylko 2 kolory: RAL9005, RAL stal ocynkowana 9 - stal nierdzewna 0 - standardowa siatka wyłapująca liście, itp. S - drobna siatka przeciw owadom grubość zabudowy G, dopuszczalne są dwie grubości zabudowy: G=170 mm oraz G=320 mm wymiar H, dopuszczalne są wymiary od 600 do 2000 mm co 50 mm wymiar B, dopuszczalne są wymiary od 600 do 2000 mm co 50 mm symbol czerpni tłumiącej 12 ZAKOŃCZENIE INSTALACJI

15 CZERPNIE DACHOWE CZERPNIE DACHOWE Czerpnia dachowa prostokątna typ A Czerpnia dachowa typu A stosowana jest w instalacjach nawiewnych prostokątnych. Usytuowana na podstawie dachowej stanowi zakończenie czerpnych przewodów i otworów wentylacyjnych. Wykonana z blachy stalowej ocynkowanej. Siatka montowana od strony wewnętrznej czerpni. Kołnierze z profila wg systemu METU: dla wielkości do 950 mm profil o wysokości 20 mm, dla wielkości powyżej 950 mm profil o wysokości 30 mm. GŁÓWNE WYMIARY CZERPNI DACHOWYCH TYPU A Wielkość a x b c d e h Ciężar [mm] [mm] [kg] 300 x , x , x , x , x , x , x ,80 Podane ciężary należy traktować jako orientacyjne. ZAKOŃCZENIE INSTALACJI 13

16 PRZYKŁAD ZAMÓWIENIA Czerpnia dachowa prostokątna typ B Czerpnia dachowa typu B stosowana jest w instalacjach nawiewnych prostokątnych. Usytuowana na podstawie dachowej stanowi zakończenie czerpnych przewodów i otworów wentylacyjnych. Wykonana z blachy stalowej ocynkowanej. Stałe pióra pod kątem 45. Siatka montowana od strony wewnętrznej czerpni. Kołnierze z profila wg systemu METU : dla wielkości do 950 mm profil o wysokości 20 mm, dla wielkości powyżej 950 mm profil o wysokości 30 mm. 14 ZAKOŃCZENIE INSTALACJI

17 CZERPNIE DACHOWE GŁÓWNE WYMIARY CZERPNI DACHOWYCH TYPU B Wielkość a x b c d e h Ciężar [mm] [mm] [kg] 300 x , x , x , x , x , x , x ,80 Podane ciężary należy traktować jako orientacyjne. PRZYKŁAD ZAMÓWIENIA Czerpnia dachowa okrągła typ C Czerpnia dachowa typu C stosowana jest w instalacjach nawiewnych okrągłych. Usytuowana na podstawie dachowej stanowi zakończenie czerpnych przewodów i otworów wentylacyjnych. ZAKOŃCZENIE INSTALACJI 15

18 Wykonana z blachy stalowej ocynkowanej. Kołnierze płaskie wg PN-EN GŁÓWNE WYMIARY CZERPNI DACHOWYCH TYPU C Wielkość d d 1 a h Ciężar [mm] [mm] [kg] , , , , , , , ,95 Podane ciężary należy traktować jako orientacyjne. PRZYKŁAD ZAMÓWIENIA 16 ZAKOŃCZENIE INSTALACJI

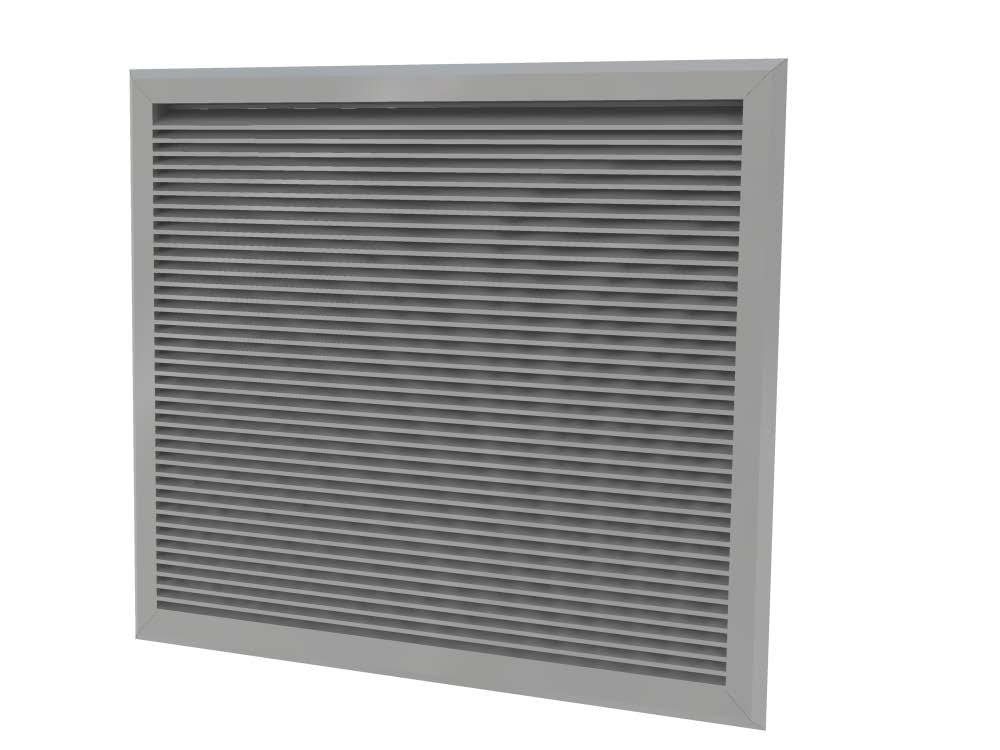

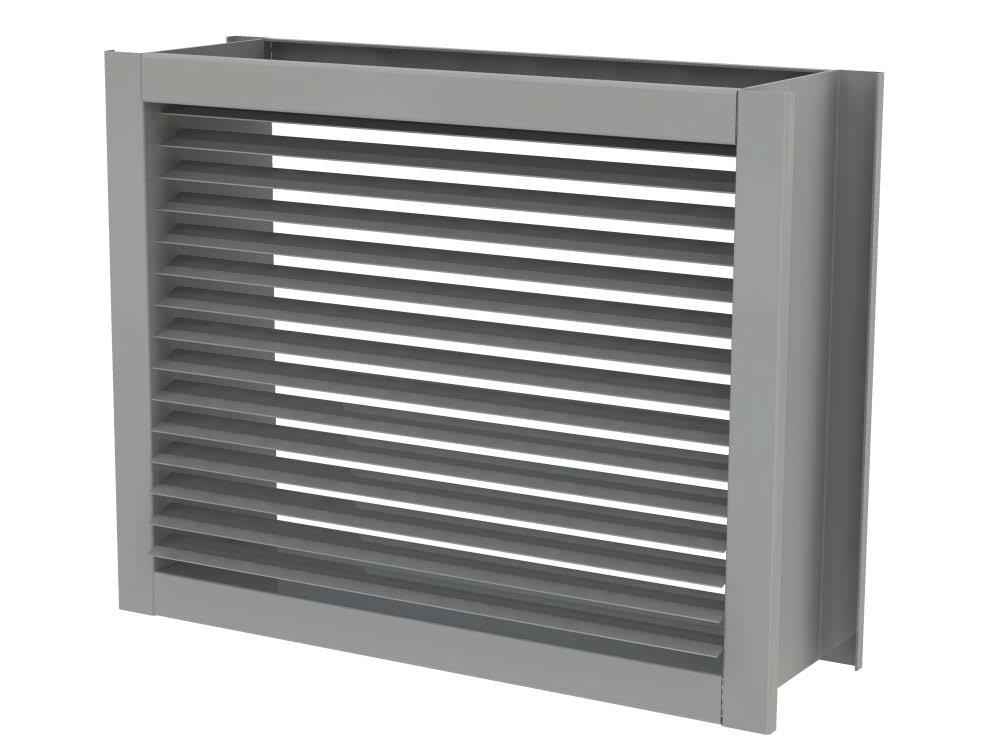

19 WYRZUTNIE ŚCIENNE 3.Wyrzutnie ścienne WYRZUTNIE ŚCIENNE Wyrzutnia ścienna typ ST-JUU Wyrzutnie ścienne stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery. Wyrzutnie ścienne ST-JUU przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych. Wyrzutnie ścienne prostokątne wykonane z blachy stalowej ocynkowanej, pióra ruchome wykonane z blachy aluminiowej. Produkowane w zakresie wymiarów od 300x200 mm do 1200x1500 mm (dowolna kombinacja wymiarów); głębokość zabudowy 100 do 150 mm. TYPOWE WYMIARY Szerokość B [mm] Wysokość H [mm] PRZYKŁAD ZAMÓWIENIA ST-JUU stal ocynkowana 9 - stal nierdzewna wymiar H, dopuszczalne są wymiary od 200 do 1500 mm co 50 mm wymiar B, dopuszczalne są wymiary od 300 do 1200 mm co 50 mm symbol wyrzutni ZAKOŃCZENIE INSTALACJI 17

20 Wyrzutnia ścienna ST-JUWA Wyrzutnie ścienne stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery. Wyrzutnie ścienne ST-JUWA przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych. Wyrzutnie ścienne prostokątne wykonane z blachy stalowej ocynkowanej, pióra ruchome wykonane z blachy aluminiowej. Produkowane w zakresie wymiarów od 300x200 mm do 1200x1500 mm (dowolna kombinacja wymiarów); głębokość zabudowy 115 mm. TYPOWE WYMIARY Szerokość B [mm] Wysokość H [mm] Opory przepływu powietrza dla wyrzutni ST-JUU oraz ST-JUWA: PRZYKŁAD ZAMÓWIENIA ST-JUWA stal ocynkowana 9 - stal nierdzewna wymiar H, dopuszczalne są wymiary od 200 do 1500 mm co 50 mm wymiar B, dopuszczalne są wymiary od 300 do 1200 mm co 50 mm symbol wyrzutni 18 ZAKOŃCZENIE INSTALACJI

21 WYRZUTNIE ŚCIENNE Wyrzutnia ścienna ST-JUW Wyrzutnie ścienne stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery. Wyrzutnie ścienne ST-JUW przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych. Wyrzutnie ścienne prostokątne wykonane z blachy stalowej ocynkowanej, stałe pióra pod katem 30. Produkowane w zakresie wymiarów od 300x200 mm do 1200x1500 mm (dowolna kombinacja wymiarów); głębokość zabudowy 60 mm. TYPOWE WYMIARY Wymiar H [mm] Ciężar [kg] Wymiar B [mm] ,4 4,9 6,3 7,7 10, ,5 7,8 10,0 12,2 15, ,3 10,4 13,4 16,4 20, ,1 13,1 16,7 20,5 26, ,1 15,6 20,1 24,5 31, ,9 18,2 23,4 28,7 36, ,5 22,1 28,4 34,8 45,0 Podane ciężary należy traktować jako orientacyjne. PRZYKŁAD ZAMÓWIENIA ZAKOŃCZENIE INSTALACJI 19

22 20 ZAKOŃCZENIE INSTALACJI

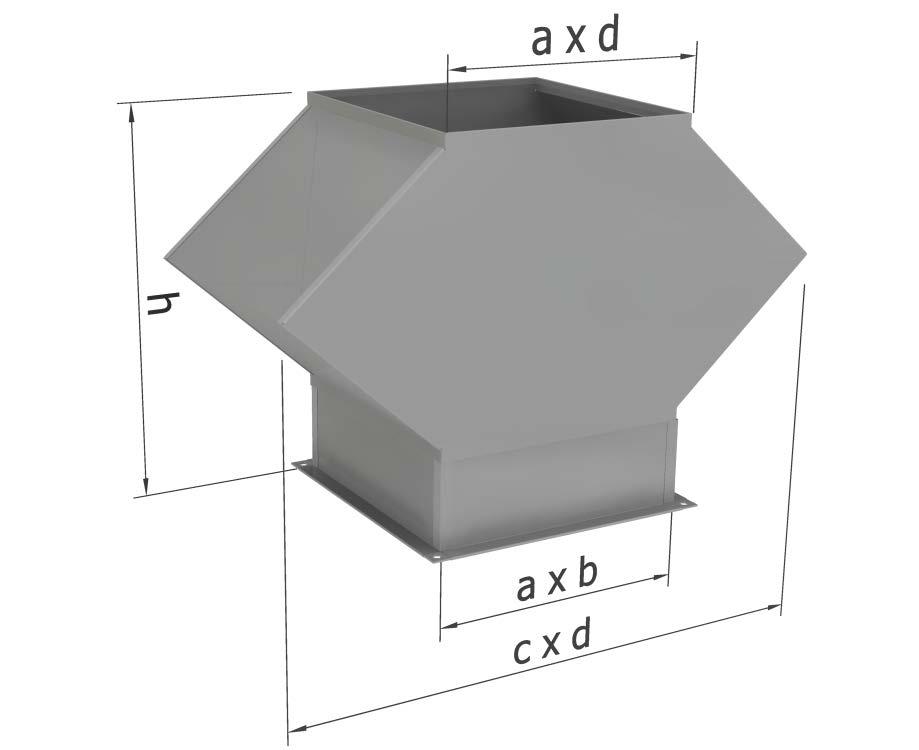

23 WYRZUTNIE DACHOWE WYRZUTNIE DACHOWE Wyrzutnia dachowa ST-DHV Wyrzutnie dachowe ST-DHV stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery. Wyrzutnie przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prosto- Wyrzutnia dachowa typ ST-DHV prostokątna wykonana z blachy stalowej ocynkowanej. Kołnierze z profila wg systemu METU : dla wielkości do 950 mm profil o wysokości 20 mm, dla wielkości powyżej 950 mm profil o wysokości 30 mm. GŁÓWNE WYMIARY WYRZUTNI DACHOWYCH TYPU ST-DHV Wielkość [mm] a h Ciężar a b [mm] [kg] , , , , , , ,60 ZAKOŃCZENIE INSTALACJI 21

24 Opory przepływu powietrza: PRZYKŁAD ZAMÓWIENIA 22 ZAKOŃCZENIE INSTALACJI

25 WYRZUTNIE DACHOWE Wyrzutnia dachowa ST-DH Wyrzutnie dachowe ST-DH stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery. Wyrzutnie przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych okrągłych. Wykonana z blachy stalowej ocynkowanej. Kołnierze płaskie wg PN-EN GŁÓWNE WYMIARY WYRZUTNI DACHOWYCH TYPU ST-DH Wielkość d d 1 h Ciężar [mm] [mm] [kg] , , , , , , , , , , , , ,20 ZAKOŃCZENIE INSTALACJI 23

26 Opory przepływu powietrza p [Pa] przez wyrzutnię dachową typ ST-DH: PRZYKŁAD ZAMÓWIENIA 24 ZAKOŃCZENIE INSTALACJI

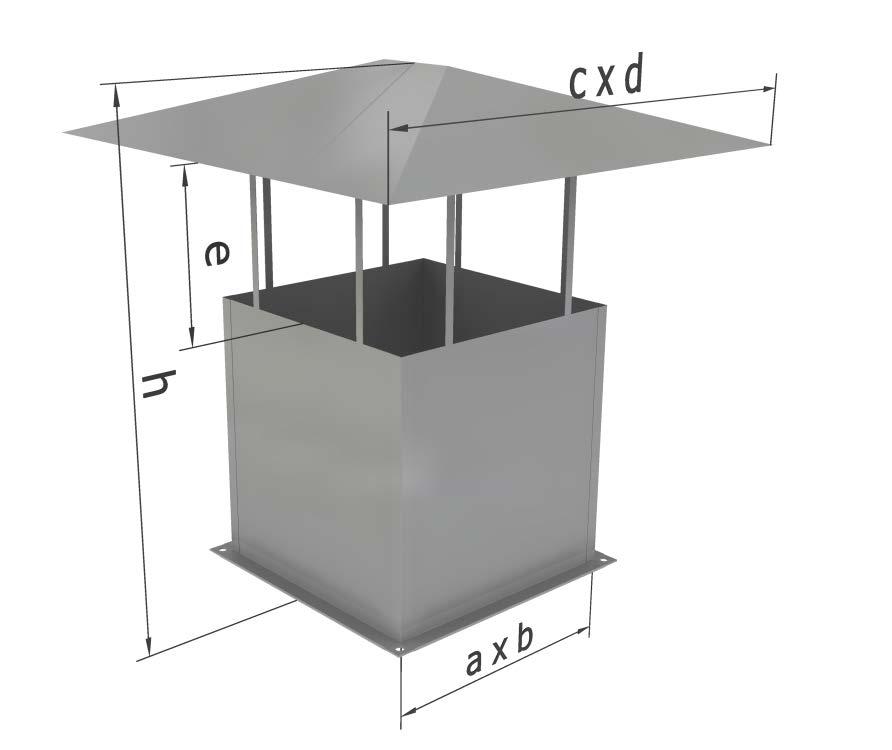

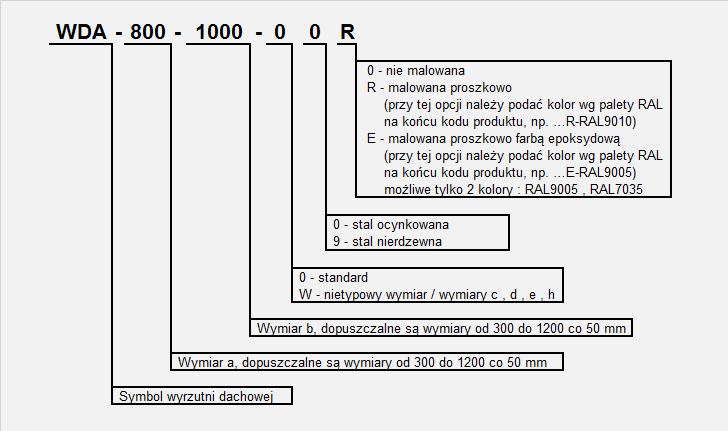

27 WYRZUTNIE DACHOWE Wyrzutnia dachowa prostokątna typ A Wyrzutnie dachowe typu A stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery. Wyrzutnie przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych. Wykonana z blachy stalowej ocynkowanej. Kołnierze z profila wg systemu METU: dla wielkości do 950 mm profil o wysokości 20 mm, dla wielkości powyżej 950 mm profil o wysokości 30 mm. GŁÓWNE WYMIARY WYRZUTNI DACHOWYCH TYPU A Wielkość a x b c d e h Ciężar [mm] [mm] [kg] 300 x , x , x , x , x , x , x ,60 PRZYKŁAD ZAMÓWIENIA ZAKOŃCZENIE INSTALACJI 25

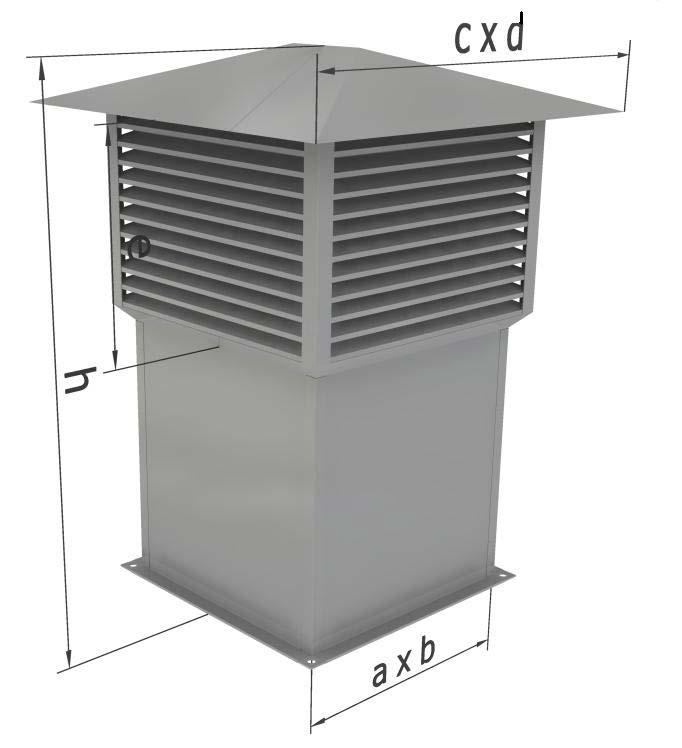

28 Wyrzutnia dachowa prostokątna typ B Wyrzutnie dachowe typu B stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery. Wyrzutnie przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych. Wykonana z blachy stalowej ocynkowanej. Stałe pióra pod kątem 45. Kołnierze z profila wg systemu METU: dla wielkości do 950 mm profil o wysokości 20 mm, dla wielkości powyżej 950 mm profil o wysokości 30 mm. GŁÓWNE WYMIARY WYRZUTNI DACHOWYCH TYPU B Wielkość a x b c d e h Ciężar [mm] [mm] [kg] 300 x , x , x , x , x , x , x ,60 PRZYKŁAD ZAMÓWIENIA 26 ZAKOŃCZENIE INSTALACJI

29 WYRZUTNIE DACHOWE Wyrzutnia dachowa okrągła typ C Wyrzutnie dachowe typu C stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery. Wyrzutnie przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych okrągłych. Wykonana z blachy stalowej ocynkowanej. Kołnierze płaskie wg PN-EN GŁÓWNE WYMIARY WYRZUTNI DACHOWYCH TYPU C Wielkość d d 2 a h Ciężar [mm] [mm] [kg] , , , , , , , ,75 PRZYKŁAD ZAMÓWIENIA ZAKOŃCZENIE INSTALACJI 27

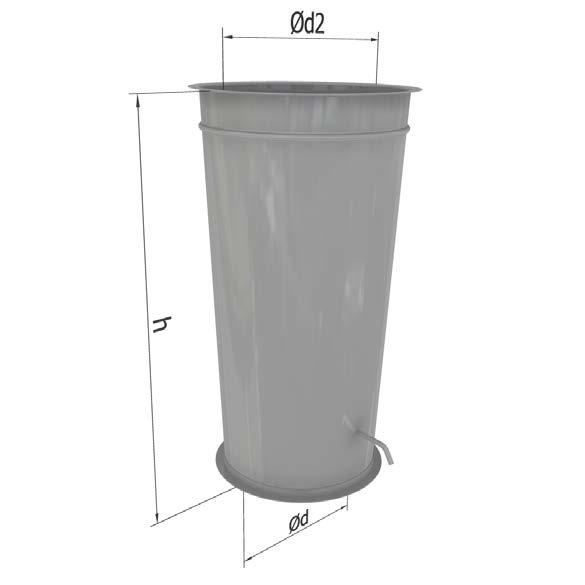

30 Wyrzutnia dachowa okrągła typ D Wyrzutnie dachowe typu D stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery. Wyrzutnie przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych okrągłych. Wykonana z blachy stalowej ocynkowanej. Kołnierze płaskie wg PN-EN GŁÓWNEWYMIARYWYRZUTNI DACHOWYCHTYPU D Wielkość d d 2 h Ciężar [mm] [mm] [kg] , , , , , , , ,30 PRZYKŁAD ZAMÓWIENIA 28 ZAKOŃCZENIE INSTALACJI

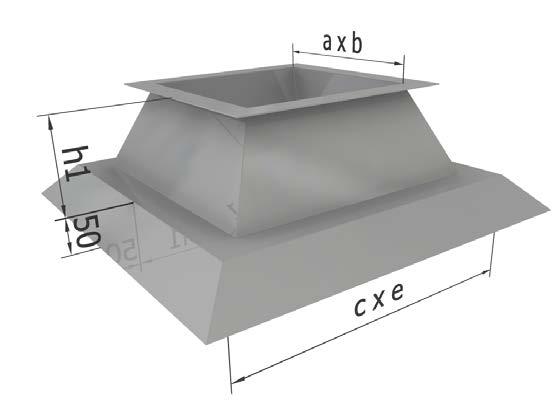

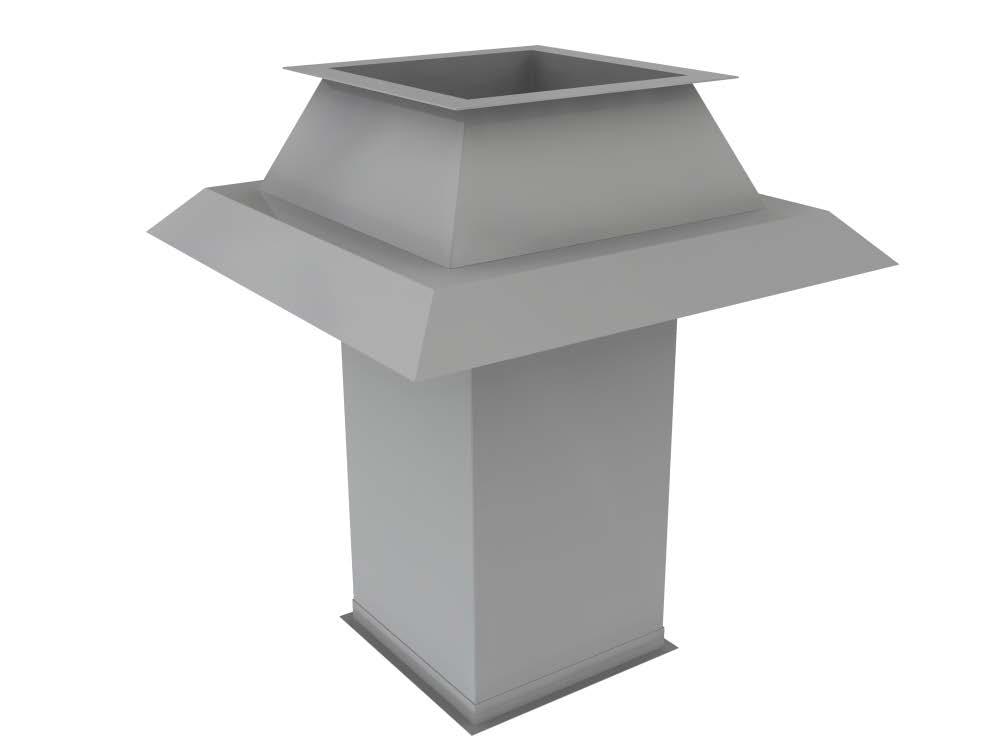

31 PODSTAWY DACHOWE PODSTAWY DACHOWE 5. Podstawy dachowe Podstawa dachowa prostokątna typ A Podstawy dachowe stanowią elementy nośne wentylatorów dachowych, czerpni powietrza lub wyrzutni dachowych. Dają możliwość łatwego montażu w/w urządzeń z elementami przyłącznymi o przekroju prostokątnym. Wykonane z blachy stalowej ocynkowanej Kołnierze z profila wg systemu METU: dla wielkości do 950 mm profil o wysokości 20 mm, dla wielkości powyżej 950 mm profil o wysokości 30 mm. Typ A/I Typ A/II DANE TECHNICZNE GŁÓWNE WYMIARY PODSTAW DACHOWYCH TYPU A/I; A/II Wielkość a x b c e h 1 Ciężar podstawy A/I Ciężar podstawy [mm] [mm] [kg] [kg] A/II * 300 x ,30 13, x ,10 17, x ,10 22, x ,25 27, x ,60 32, x ,75 59, x ,20 70,60 * ciężar podstawy z kanałem o długości L=1000 mm ZAKOŃCZENIE INSTALACJI 29

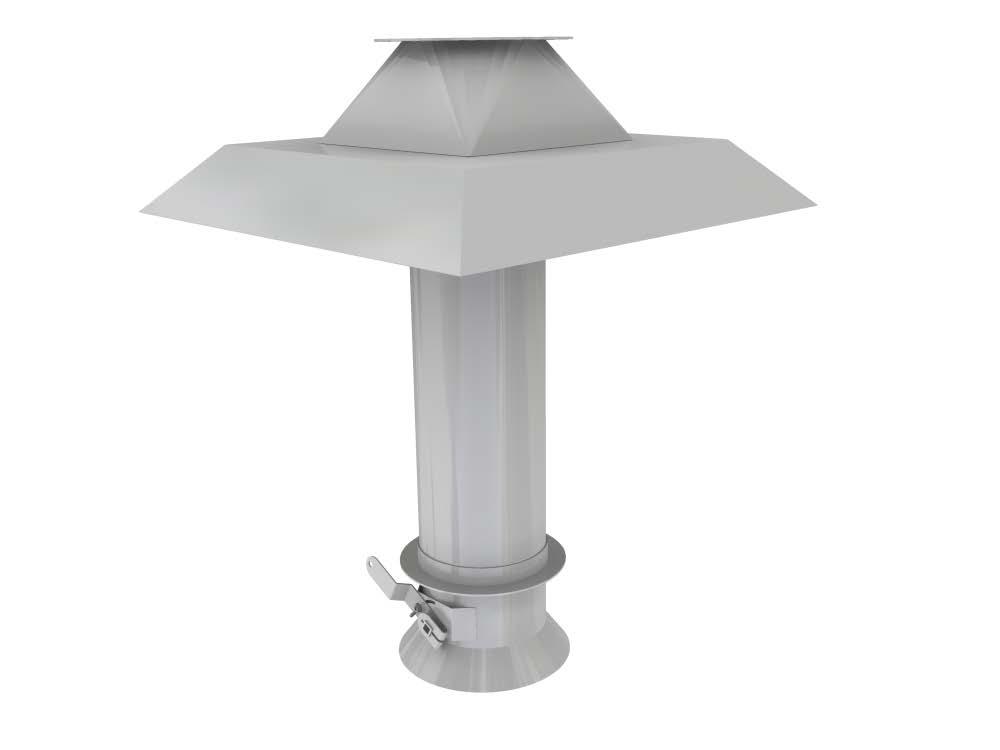

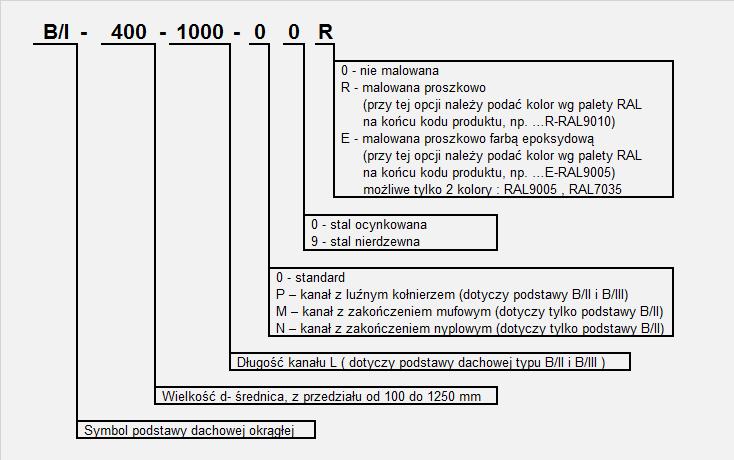

32 PRZYKŁAD ZAMÓWIENIA Podstawa dachowa okrągła typ B Podstawy dachowe łączą części instalacji wewnętrznej z częścią zewnętrzną znajdującą się na dachu. Podstawy dachowe typu B stosuje się w instalacjach o przekroju okrągłym jako element nośny czerpni, wyrzutni oraz wywietrzaków dachowych. Wykonane z blachy stalowej ocynkowanej. Kołnierze płaskie wg PN-EN ZAKOŃCZENIE INSTALACJI

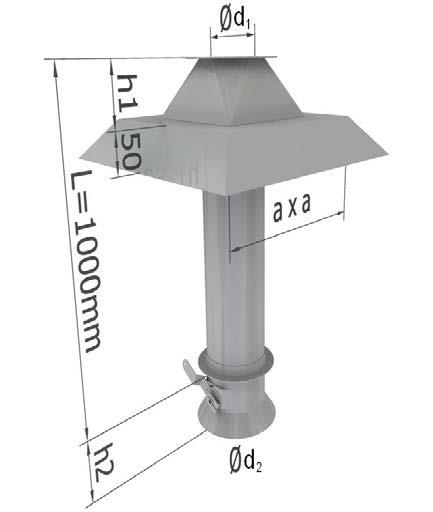

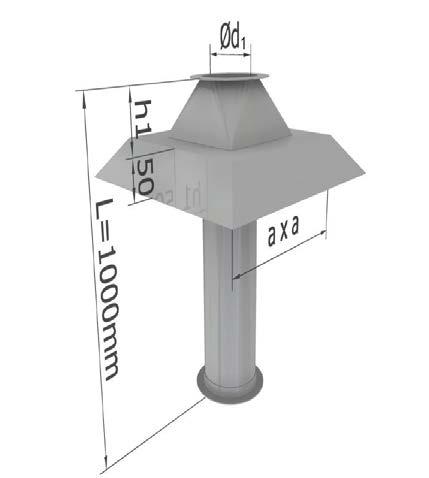

33 PODSTAWY DACHOWE Typ B/I Typ B/II Typ B/III DANE TECHNICZNE Wielkość Ciężar podstawy d 1 d 2 a h 1 h 2 B/I B/II * B/III * [mm] [kg] ,15 6,05 7, ,65 7,35 9, ,55 9,20 11, ,75 11,50 15, ,65 14,90 19, ,15 19,30 26, ,70 22,00 31, ,40 25,80 37, ,05 44,40 65, ,65 58,00 91, ,00 74,00 - * ciężar podstawy z kanałem o długości L=1000 mm PRZYKŁAD ZAMÓWIENIA ZAKOŃCZENIE INSTALACJI 31

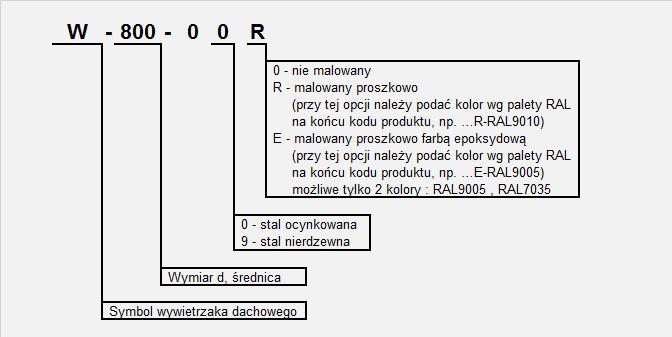

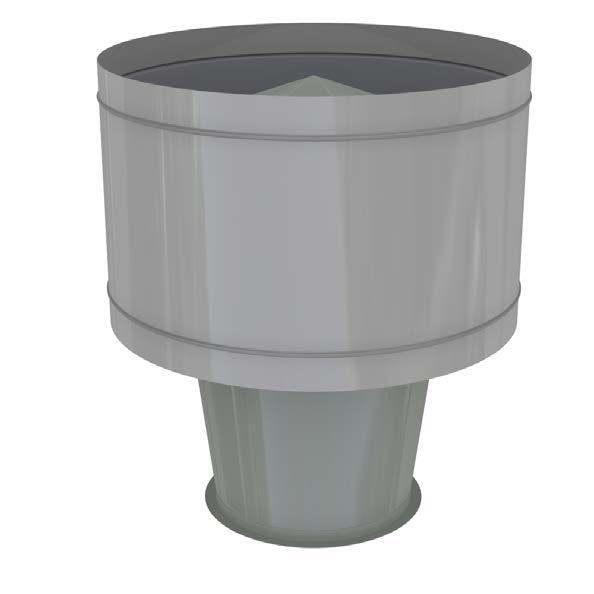

34 WYWIETRZAKI DACHOWE Wywietrzak dachowy cylindryczny okrągły do wspomagania wentylacji grawitacyjnej wywiewnej kiedy występują zawirowania powietrza na wylocie komina spowodowane jego niekorzystnym usytuowaniem przy niekorzystnej konfiguracji terenu, silnych i częstych wiatrach kiedy brak jest ustabilizowanego ciągu kominowego lub jest on zbyt mały Wywietrzaki dachowe cylindryczne okrągłe wykonane z blachy stalowej ocynkowanej. Wywietrzaki dostępne w zakresie wymiarów średnic od 125 do 1000 mm. DANE TECHNICZNE Główne wymiary wywietrzaków dachowych Wielkość d d 1 h Ciężar [mm] [mm] [kg] , , , , , , , , , , ,00 32 ZAKOŃCZENIE INSTALACJI

35 DRZWI POWIETRZNO-SZCZELNE PRZYKŁAD ZAMÓWIENIA Drzwi powietrzno-szczelne Wykonane z blachy stalowej ocynkowanej, wypełnienie wełną mineralną o gęstości 40 kg/m3, na zamówienie malowane w dowolnym kolorze RAL lub wykonane z blach powlekanych. Rama drzwiowa wykonana z profilu zamkniętego oraz wyposażona w kotwy do montażu w ścianach betonowych lub murowanych. Szerokość drzwi wynosi 700 mm. Parametr szczelności drzwi: DANE TECHNICZNE a b Pole pow. Ciśnienie Wypływ Nieszczelność [m] [m] [m²] [Pa] [m²/h] [m 3 /h/m²] 0,7 1,0 0, ,3 3,25 0,7 1,0 0, ,6 6,50 0,7 1,6 1, ,3 2,03 0,7 1,6 1, ,6 4,06 0,7 2,0 1, ,3 1,63 0,7 2,0 1, ,6 3,25 Wielkość: Wielkość b Ciężar [mm] [kg] ZAKOŃCZENIE INSTALACJI 33

36 Zdolność tłumienia hałasu w poszczególnych pasmach: PRZYKŁAD ZAMÓWIENIA DZ x P 0 R 0 - nie malowana R - malowana proszkowo (przy tej opcji należy podać kolor wg palety RAL na końcu kodu produktu, np....r-ral9010) E - malowana proszkowo farbą epoksydową (przy tej opcji należy podać kolor wg palety RAL na końcu kodu produktu, np....e-ral9005) możliwe tylko 2 kolory: RAL9005, RAL7035 P - prawe L - lewe 2 - dwuskrzydłowe wymiar a x b symbol drzwi powietrzno-szczelinowych 34 ZAKOŃCZENIE INSTALACJI

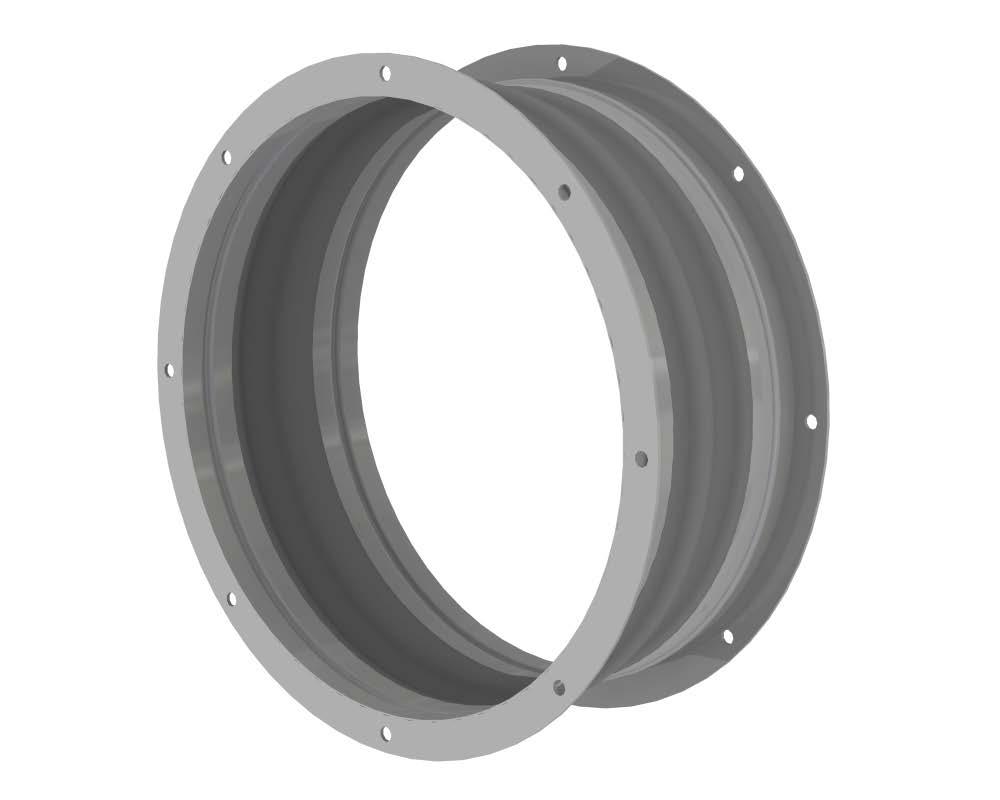

37 KRÓĆCE ELASTYCZNE KRÓĆCE ELASTYCZNE Króciec elastyczny okrągły Króćce elastyczne o przekroju okrągłym stosuje się w instalacjach wentylacyjnych w celu eliminacji drgań przenoszonych na instalację przez urządzenie. Króćce wykonane są z taśmy elastycznej. Odporność na temp. : - 30 C / +80 C - 40 C / +310 C Króćce mają długość 150 mm,130 mm lub 240 mm. Kołnierze płaskie wg PN-EN TYPOWE WIELKOŚCI Średnica d1 [mm] PRZYKŁAD ZAMÓWIENIA SO K - 0 R 0 - nie malowana K - malowany na mokro farbą epoksydową (przy tej opcji należy podać kolor wg palety RAL na końcu kodu produktu, np....k-ral9005) możliwe tylko 2 kolory: RAL9005, RAL stal ocynkowana 9 - stal nierdzewna 0 - nypel K - kołnierz wg PN-EN M - mufa P - wykonanie nietypowe / kombinowane (wg osobnego opisu i/lub rysunku) 0 - odporność na temp. -30 / +80, długość 130 mm 1 - odporność na temp. -30 / +80, długość 150 mm 2 - odporność na temp. -30 / +80, długość 240 mm 3 - odporność na temp. -40 / +310, długość 240 mm wymiar d 1, średnica [mm] symbol kroćca elastycznego okrągłego ZAKOŃCZENIE INSTALACJI 35

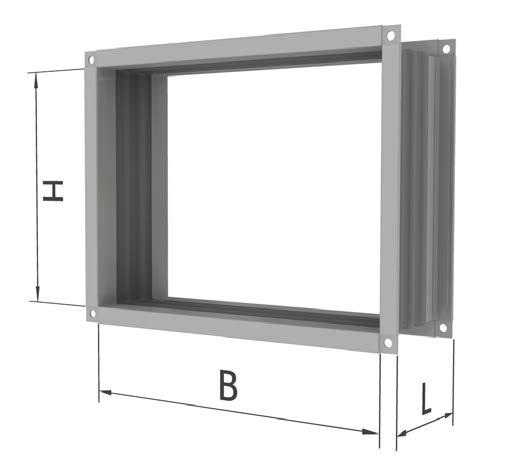

38 Króciec elastyczny prostokątny Króćce elastyczne o przekroju prostokątnym stosuje się w instalacjach wentylacyjnych w celu eliminacji drgań przenoszonych na instalację przez urządzenie. Króćce wykonane są z taśmy elastycznej. Odporność na temp. : - 30 C / +80 C - 40 C / +310 C Króćce mają długość 130 mm,150 mm lub 240 mm. Kołnierze z profila wg systemu METU: dla wielkości do 950 mm profil o wysokości 20 mm dla wielkości powyżej 950 mm profil o wysokości 30 mm TYPOWE WIELKOŚCI Szerokość B [mm] Wyskokość H [mm] PRZYKŁAD ZAMÓWIENIA SP x R 0 - nie malowana K - malowany na mokro farbą epoksydową (przy tej opcji należy podać kolor wg palety RAL na końcu kodu produktu, np....k-ral9005) możliwe tylko 2 kolory: RAL9005, RAL stal ocynkowana 9 - stal nierdzewna 0 - odporność na temp. -30 / +80, długość 130 mm 1 - odporność na temp. -30 / +80, długość 150 mm 2 - odporność na temp. -30 / +80, długość 240 mm 3 - odporność na temp. -40 / +310, długość 240 mm wymiar B x H symbol kroćca elastycznego prostokątnego 36 ZAKOŃCZENIE INSTALACJI

39 ZAKOŃCZENIE INSTALACJI 37
