1 COLUM EC COLUM EC COLUM EC ROUND EC Kurtyna powietrzna EKSKLUZYWNE KURTYNY POWIETRZNE

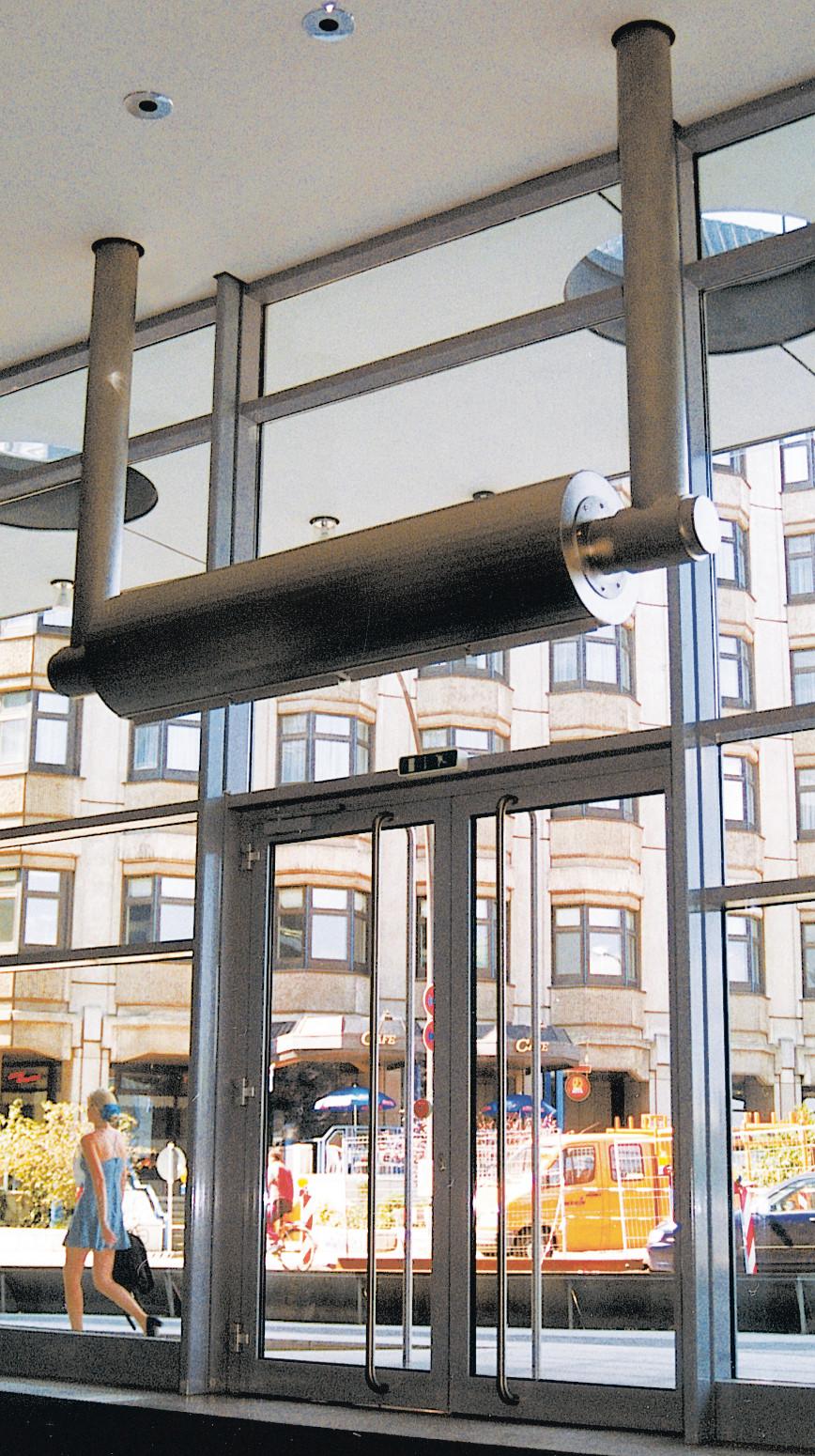

2 Zastosowanie Kurtyny powietrzne ROUND EC są dedykowane do reprezentacyjnych wejść, gdzie liczą się walory estetyczne, niski poziom hałasu oraz eleganckie wykończenie. To system kurtyny powietrznej w kompaktowej konstrukcji cylindrycznej. Montowane pojedyńczo po obu stronach otworu tworzą klasyczną symetrię. Wzornictwo Atrakcyjny design w połączeniu z prostą obsługą przekonała architektów do stosowania ich w budynkach o podwyższonym standardzie. Kurtyna ROUND EC idealnie dopasowuje się do wnętrza pomieszczenia dzięki możliwości wykonania obudowy ze stali nierdzewnej lub w wybranym kolorze z palety RAL. Właściwości produktu - wentylatory EC - montaż poziomy lub pionowy - przystosowany do układu sterowania GTC lub SIRe - możliwość pomalowania kurtyny na dowolony kolor z palety RAL, a także wykonania ze stali nierdzewnej - wymiennik wodny lub grzałki elektryczne Profil predkosci powietrza*¹ Obudowa Odporna na korozję obudowa wykonana jest z blachy stalowej ocynkowanej. Wlot urządzenia stanowi perferowana płyta z mikrosieciami, pełniąca rolę filtra. Wylot kurtyny stanowią lamele, które są regulowane. Wentylatory EC z wbudowanym zabezpieczeniem przed przegrzaniem. Typ M Typ G *¹)Średnia wartość na całej powierzchni wylotowej. Opcje montażu Montaż po jednej stronie drzwi (lewa lub prawa strona). Montaż po obu stronach drzwi. Montaż poziomy nad drzwiami.

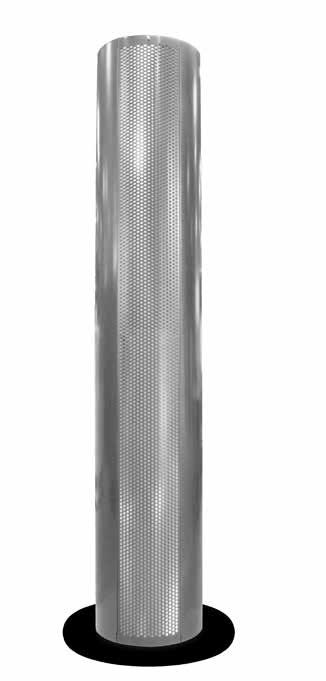

3 ROUND EC + Lamele wykonane z profili aluminiowych + Zintegrowana konstrukcja stalowa malowana proszokowo lub wykonana ze stali nierdzewnej + Kratka wlotowa wykonana z mikrosieci Zalety kurtyny powietrznej ROUND EC: + zgodna z ErP 2015anvara + wykonana ze stali nierdzewnej lub malowana na dowolny kolor z palety RAL + montaż poziomy lub pionowy + wentylatory EC + lamele aluminiowenvara + duży wydmuch powietrza, optymalne ekranowanie

4 ROUND EC Wymiary montaż pionowy drzwi RL VL A lewa strona wylot powietrza drzwi VL RL wylot powietrza F D E prawa strona montaż poziomy J F D A Model A D E F J A = długość kurtyny ROUND EC M 450 ROUND EC G z zastrzeżeniem zmian technicznych

5 ROUND EC M Specyfikacja techniczna: Temperatura powietrza wlotowego: 20 C Temperatura powietrza wylotowego: 35 C Wysokość montażu: 2,70 m Model M 1000 M 1500 M 2000 M 2500 M 3000 Całkowita ilość powietrza m 3 /h Moc grzewcza *1 W 80/60 C kw 9,09 13,6 18,2 22,7 32,3 WL 60/40 C kw 9,09 13,6 18,2 22,7 32,3 Przepływ wody W 80/60 C m 3 /h 0,40 0,60 0,80 1,00 1,42 WL 60/40 C m 3 /h 0,40 0,60 0,80 1,00 1,42 Spadek ciśnienia W 80/60 C kpa 2,7 2,9 2,5 3,5 9,7 WL 60/40 C kpa 3,9 10,8 4,7 3,5 10,1 Przyłącze wodne Gwint wewnętrzny cal 2 x 3/4" 2 x 3/4" 2 x 3/4" 2 x 3/4" 2 x 3/4" Zasilanie/Powrót DN Wentylatory EC Napięcie zasilania V 230 / 1 / N / PE Częstotliwość Hz 50 Natężenie silnika A 2,1 3,1 4,1 5,1 7,2 Moc silnika kw 0,3 0,5 0,6 0,8 0,9 Grzałki elektryczne Napięcie zasilania m 400 / 3 / N / PE Częstotliwość Hz 50 Moc grzałek E kw 3/6/9 4/8/12 6/12/18 6/12/18 10/20/30 Poziom ciś. akustycznego* 2 min/max db (A) 40/58 41/59 42/60 43/61 43/62 Wymiary Długość jednostki mm Masa Szerokość mm kg W odniesieniu do punktu pracy (patrz wyżej). 2. Odległość do urządzenia 3m.

6 ROUND EC G Specyfikacja techniczna: Temperatura powietrza wlotowego: 20 C Temperatura powietrza wylotowego: 35 C Wysokość montażu: 3,00 m Model G 1000 G 1500 G 2000 G 2500 G 3000 Całkowita ilość powietrza Moc grzewcza *1 Przepływ wody Spadek ciśnienia Przyłącze wodne Wentylatory EC Grzałki elektryczne m 3 /h W 80/60 C kw 13,6 18,6 27,3 31,8 36,4 WL 60/40 C kw 13,4 18,6 27,3 31,8 36,4 W 80/60 C m 3 /h 0,60 0,81 1,20 1,40 1,60 WL 60/40 C m 3 /h 0,58 0,81 1,20 1,40 1,60 W 80/60 C kpa 5,4 4,85 5,5 6,6 12,2 WL 60/40 C kpa 7,8 18,7 9,9 6,2 12,5 Gwint wewnętrzny cal 2 x 3/4" 2 x 3/4" 2 x 3/4" 2 x 3/4" 2 x 3/4" Zasilanie/Powrót DN Napięcie zasilania V 230 / 1 / N / PE Częstotliwość Hz 50 Max. pobór prądu A 3,1 4,1 6,2 7,2 8,2 Max. moc silnika kw 0,5 0,6 0,9 1,1 1,2 Napięcie zasilania V 400 / 3 / N / PE Częstotliwość Hz 50 Moc grzałek E kw 5/10/15 7,5/15/22,5 10/20/30 10,7/21,4/32 10,7/21,4/32 Poziom ciś. akustycznego* 2 Wymiary Masa min/max Długość jednostki Średnica db (A) 42/60 42/61 43/62 44/63 44/64 mm mm kg W odniesieniu do punktu pracy (patrz wyżej). 2. Odległość do urządzenia 3m.

7 Schemat zamawiania kurtyny ROUND EC Nazwa modelu Round EC Typ M, G Długość 1000, 1500, 2000, 2500 lub 3000 Medium grzewcze W (woda) lub E (elektryczna). Zimna na zapytanie. Wersja montażu H (Pozioma), VL (Pionowa lewa), VR (Pionowa Prawa). Podłączenie elektryczne 1, 2. Patrz niżej. Podłączenie wodne 1, 2. Patrz niżej. Wersja obudowy RAL lub stal nierdzewna (szlifowana CNS 240K, szczotkowana B, połysk lustrzany MP) Położenie przyłączy Kod zamawiania Round EC G W - VL CNS 240K
