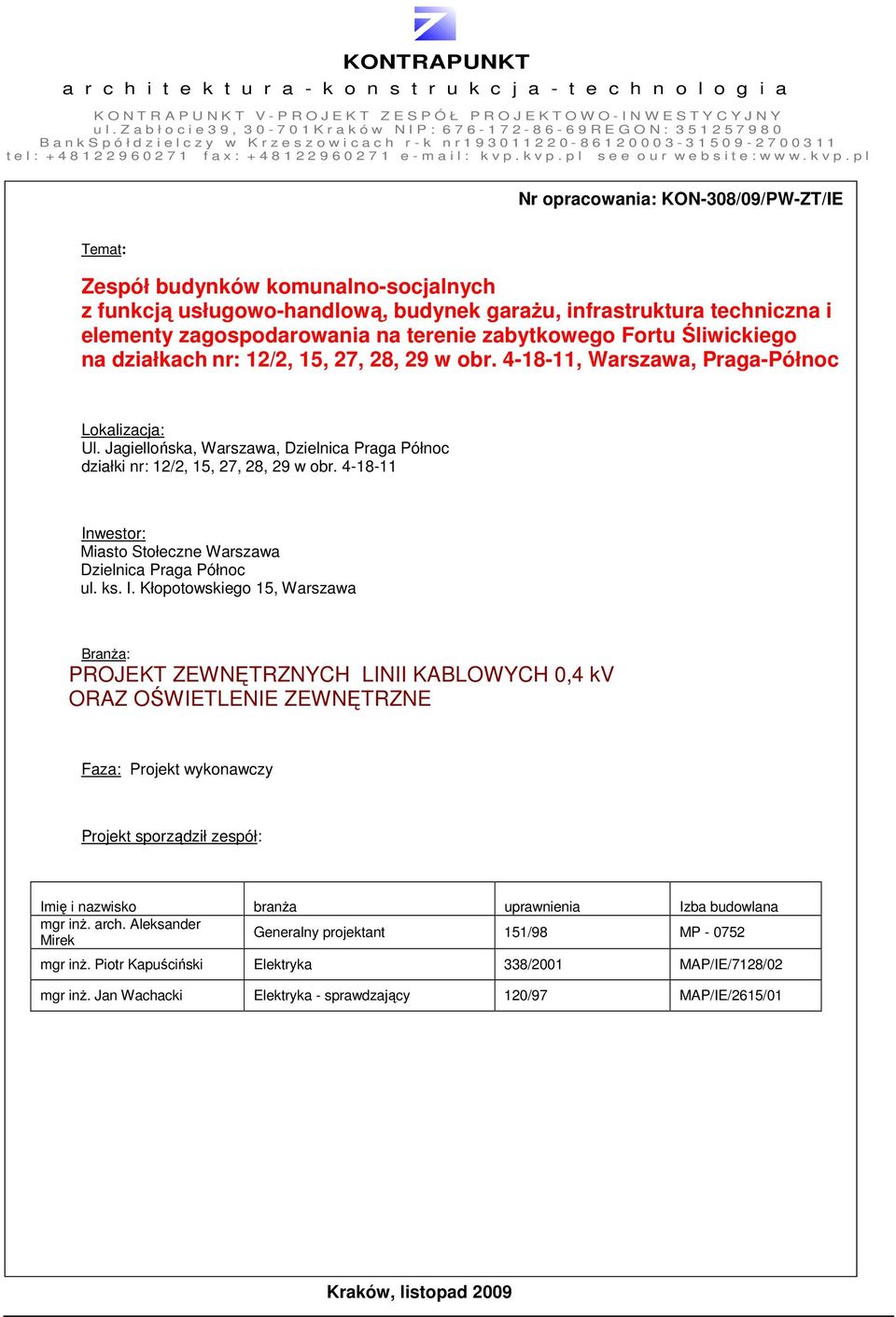

1 KONTRAPUNKT a r c h i t e k t u r a - k o n s t r u k c j a - t e c h n o l o g i a K O N T R A P U N K T V - P R O J E K T Z E S P Ó Ł P R O J E K T O W O - I N W E S T Y C Y J N Y u l. Z a b ł o c i e 3 9, K r a k ó w N I P : R E G O N : B a n k S p ó ł d z i e l c z y w K r z e s z o w i c a c h r - k n r t e l : f a x : e - m a i l : k v p. k v p. p l s e e o u r w e b s i t e : w w w. k v p. p l Nr opracowania: KON-308/09/PW-ZT/IE Temat: Zespół budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garaŝu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 27, 28, 29 w obr , Warszawa, Praga-Północ Lokalizacja: Ul. Jagiellońska, Warszawa, Dzielnica Praga Północ działki nr: 12/2, 15, 27, 28, 29 w obr Inwestor: Miasto Stołeczne Warszawa Dzielnica Praga Północ ul. ks. I. Kłopotowskiego 15, Warszawa BranŜa: PROJEKT ZEWNĘTRZNYCH LINII KABLOWYCH 0,4 kv ORAZ OŚWIETLENIE ZEWNĘTRZNE Faza: Projekt wykonawczy Projekt sporządził zespół: Imię i nazwisko branŝa uprawnienia Izba budowlana mgr inŝ. arch. Aleksander Mirek Generalny projektant 151/98 MP mgr inŝ. Piotr Kapuściński Elektryka 338/2001 MAP/IE/7128/02 mgr inŝ. Jan Wachacki Elektryka - sprawdzający 120/97 MAP/IE/2615/01 Kraków, listopad 2009

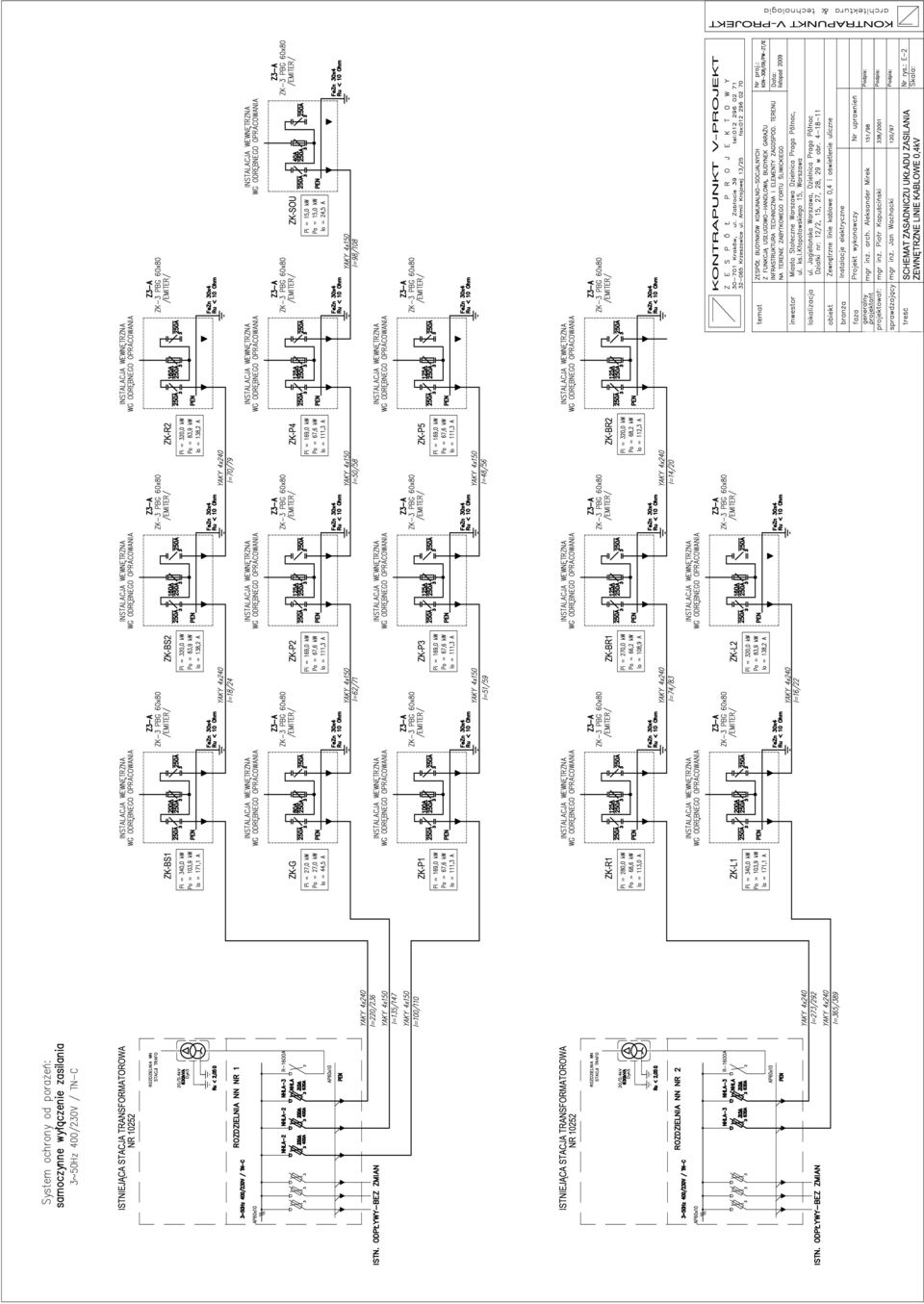

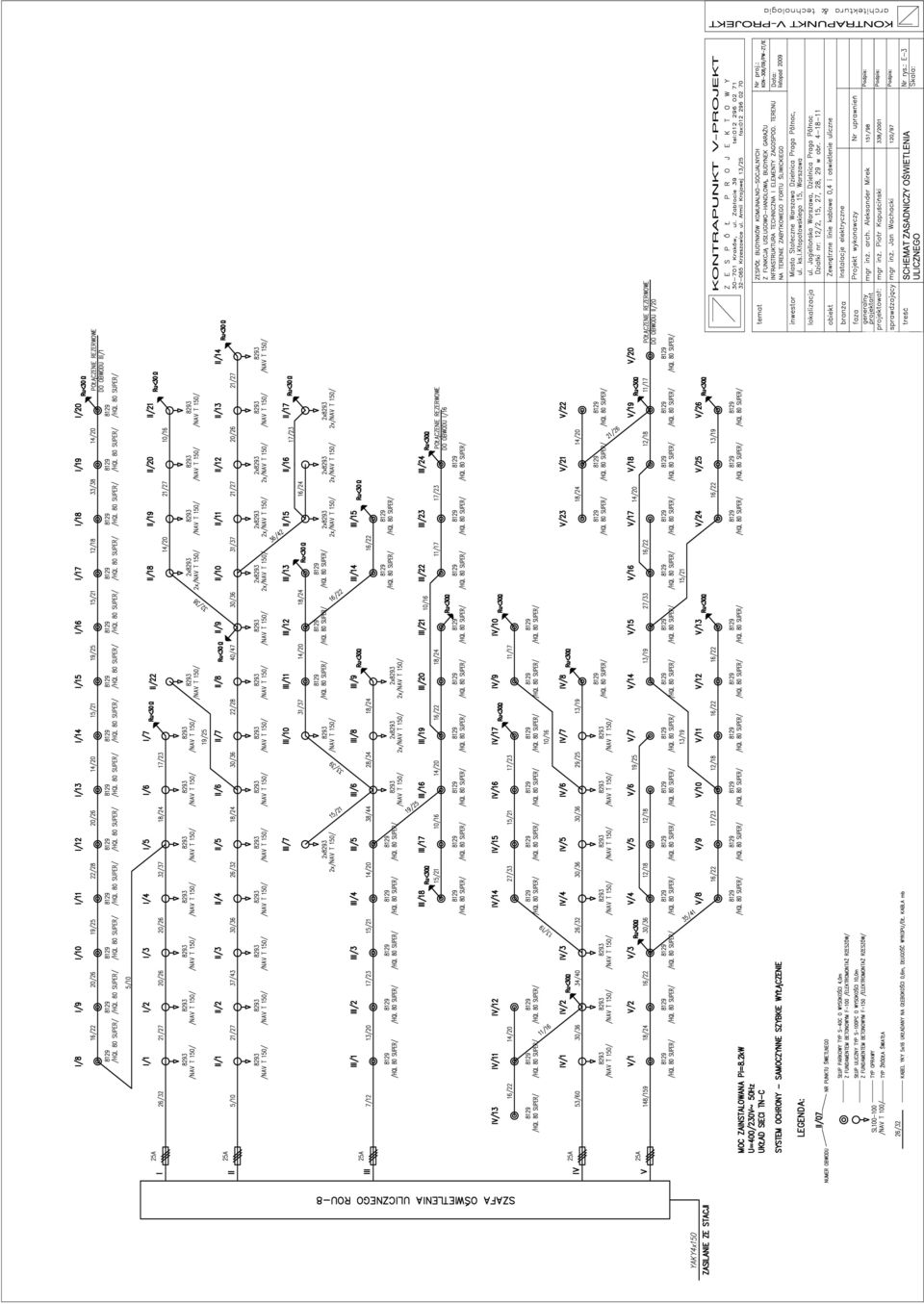

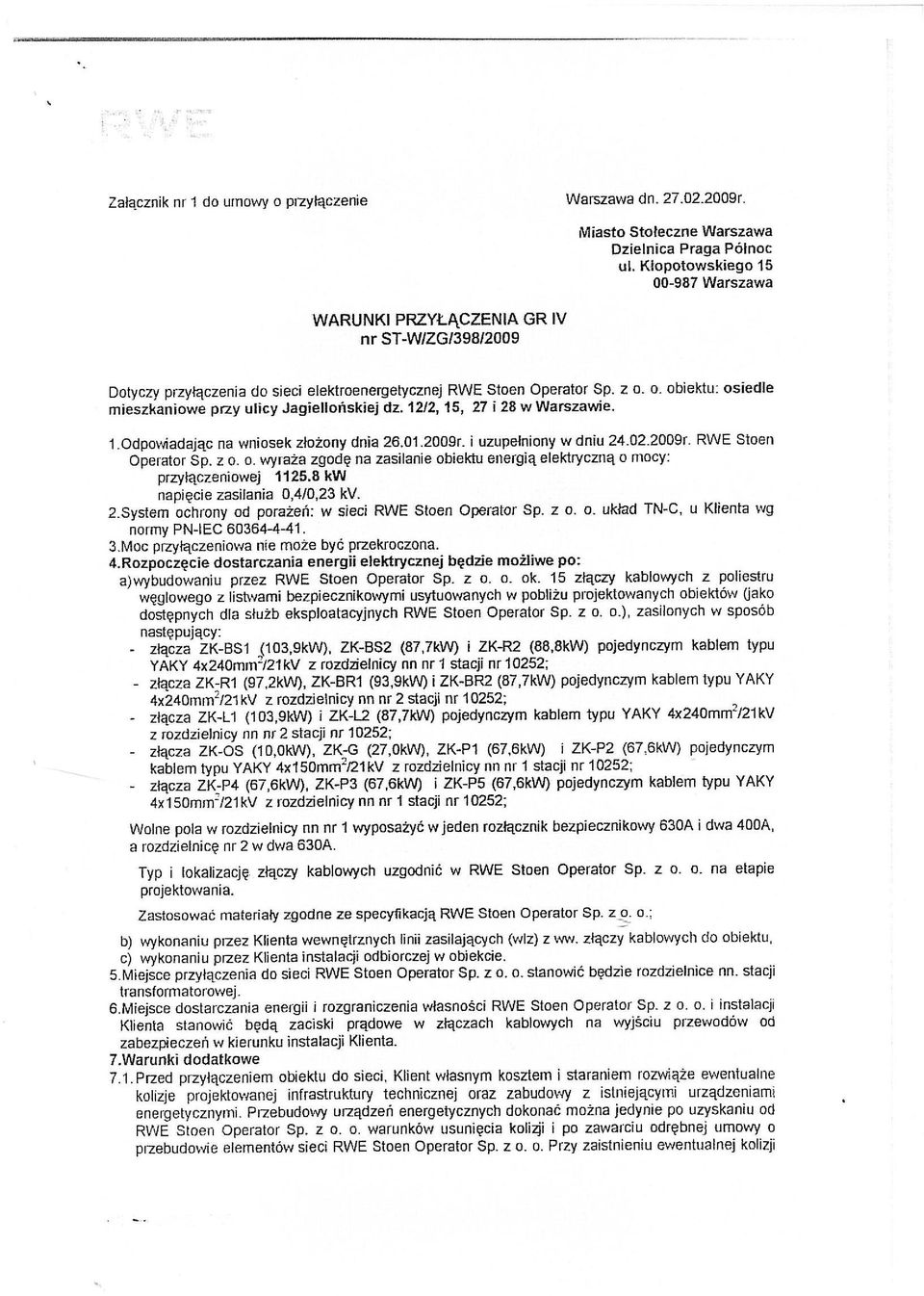

2 Zespół budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garaŝu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 27, 28, 29 w obr , Warszawa, Praga-Północ Temat: PROJEKT ZEWNĘTRZNYCH LINII KABLOWYCH 0,4 kv ORAZ OŚWIETLENIE ZEWNĘTRZNE 1. SPIS ZAWARTOŚCI OPRACOWANIA DOKUMENTACJA PRAWNA Warunki przyłączenia pismo STOEN znak ST-W/ZG/398/2009 z dnia OPIS TECHNICZNY Przedmiot opracowania Podstawa opracowania Zakres opracowania Zewnętrzne linie kablowe nn 0,4kV Oświetlenie uliczne Uwagi końcowe OBLICZENIA TECHNICZNE Bilans mocy Dobór kabli zasilających Obliczenia spadku napięcia Skuteczność ochrony przeciwporaŝeniowej NatęŜenie oświetlenia Obliczenie spadków napięć dla oświetlenia ulicznego ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW CZĘŚĆ GRAFICZNA 1. Plan zagospodarowania terenu. 2. Schemat zasadniczy układu zasilania zewnętrzne linie kablowe 0,4kV. 3. Schemat zasadniczy oświetlenia ulicznego. 4. Schemat ideowy szafy oświetlenia ulicznego SOU. 5. Złącza kablowe. Elewacje. KON-308/09/PW-ZT/IE 2

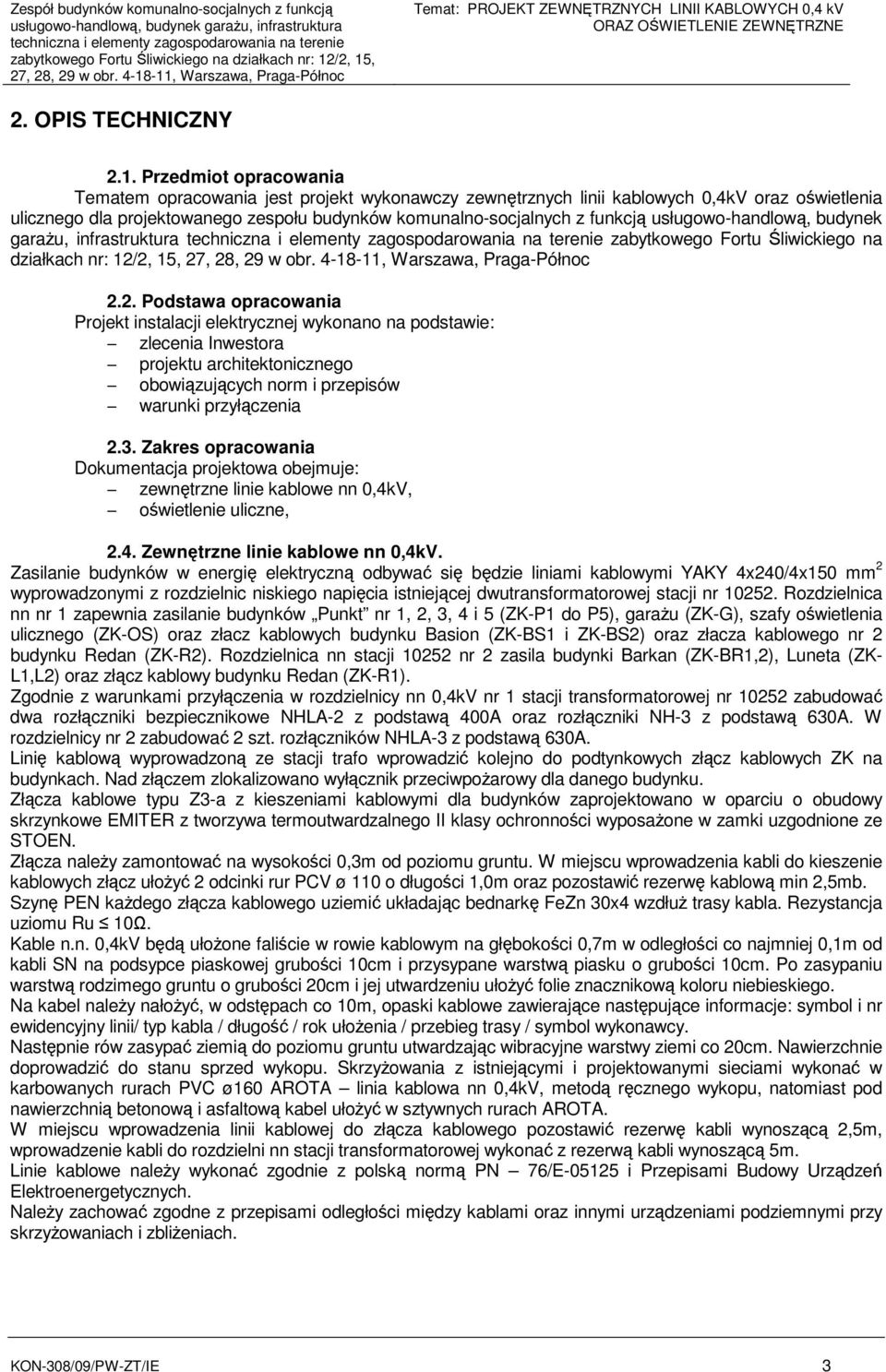

3 Zespół budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garaŝu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 27, 28, 29 w obr , Warszawa, Praga-Północ Temat: PROJEKT ZEWNĘTRZNYCH LINII KABLOWYCH 0,4 kv ORAZ OŚWIETLENIE ZEWNĘTRZNE 2. OPIS TECHNICZNY 2.1. Przedmiot opracowania Tematem opracowania jest projekt wykonawczy zewnętrznych linii kablowych 0,4kV oraz oświetlenia ulicznego dla projektowanego zespołu budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garaŝu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 27, 28, 29 w obr , Warszawa, Praga-Północ 2.2. Podstawa opracowania Projekt instalacji elektrycznej wykonano na podstawie: zlecenia Inwestora projektu architektonicznego obowiązujących norm i przepisów warunki przyłączenia 2.3. Zakres opracowania Dokumentacja projektowa obejmuje: zewnętrzne linie kablowe nn 0,4kV, oświetlenie uliczne, 2.4. Zewnętrzne linie kablowe nn 0,4kV. Zasilanie budynków w energię elektryczną odbywać się będzie liniami kablowymi YAKY 4x240/4x150 mm 2 wyprowadzonymi z rozdzielnic niskiego napięcia istniejącej dwutransformatorowej stacji nr Rozdzielnica nn nr 1 zapewnia zasilanie budynków Punkt nr 1, 2, 3, 4 i 5 (ZK-P1 do P5), garaŝu (ZK-G), szafy oświetlenia ulicznego (ZK-OS) oraz złacz kablowych budynku Basion (ZK-BS1 i ZK-BS2) oraz złacza kablowego nr 2 budynku Redan (ZK-R2). Rozdzielnica nn stacji nr 2 zasila budynki Barkan (ZK-BR1,2), Luneta (ZK- L1,L2) oraz złącz kablowy budynku Redan (ZK-R1). Zgodnie z warunkami przyłączenia w rozdzielnicy nn 0,4kV nr 1 stacji transformatorowej nr zabudować dwa rozłączniki bezpiecznikowe NHLA-2 z podstawą 400A oraz rozłączniki NH-3 z podstawą 630A. W rozdzielnicy nr 2 zabudować 2 szt. rozłączników NHLA-3 z podstawą 630A. Linię kablową wyprowadzoną ze stacji trafo wprowadzić kolejno do podtynkowych złącz kablowych ZK na budynkach. Nad złączem zlokalizowano wyłącznik przeciwpoŝarowy dla danego budynku. Złącza kablowe typu Z3-a z kieszeniami kablowymi dla budynków zaprojektowano w oparciu o obudowy skrzynkowe EMITER z tworzywa termoutwardzalnego II klasy ochronności wyposaŝone w zamki uzgodnione ze STOEN. Złącza naleŝy zamontować na wysokości 0,3m od poziomu gruntu. W miejscu wprowadzenia kabli do kieszenie kablowych złącz ułoŝyć 2 odcinki rur PCV ø 110 o długości 1,0m oraz pozostawić rezerwę kablową min 2,5mb. Szynę PEN kaŝdego złącza kablowego uziemić układając bednarkę FeZn 30x4 wzdłuŝ trasy kabla. Rezystancja uziomu Ru 10Ω. Kable n.n. 0,4kV będą ułoŝone faliście w rowie kablowym na głębokości 0,7m w odległości co najmniej 0,1m od kabli SN na podsypce piaskowej grubości 10cm i przysypane warstwą piasku o grubości 10cm. Po zasypaniu warstwą rodzimego gruntu o grubości 20cm i jej utwardzeniu ułoŝyć folie znacznikową koloru niebieskiego. Na kabel naleŝy nałoŝyć, w odstępach co 10m, opaski kablowe zawierające następujące informacje: symbol i nr ewidencyjny linii/ typ kabla / długość / rok ułoŝenia / przebieg trasy / symbol wykonawcy. Następnie rów zasypać ziemią do poziomu gruntu utwardzając wibracyjne warstwy ziemi co 20cm. Nawierzchnie doprowadzić do stanu sprzed wykopu. SkrzyŜowania z istniejącymi i projektowanymi sieciami wykonać w karbowanych rurach PVC ø160 AROTA linia kablowa nn 0,4kV, metodą ręcznego wykopu, natomiast pod nawierzchnią betonową i asfaltową kabel ułoŝyć w sztywnych rurach AROTA. W miejscu wprowadzenia linii kablowej do złącza kablowego pozostawić rezerwę kabli wynoszącą 2,5m, wprowadzenie kabli do rozdzielni nn stacji transformatorowej wykonać z rezerwą kabli wynoszącą 5m. Linie kablowe naleŝy wykonać zgodnie z polską normą PN 76/E i Przepisami Budowy Urządzeń Elektroenergetycznych. NaleŜy zachować zgodne z przepisami odległości między kablami oraz innymi urządzeniami podziemnymi przy skrzyŝowaniach i zbliŝeniach. KON-308/09/PW-ZT/IE 3

4 Zespół budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garaŝu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 27, 28, 29 w obr , Warszawa, Praga-Północ Temat: PROJEKT ZEWNĘTRZNYCH LINII KABLOWYCH 0,4 kv ORAZ OŚWIETLENIE ZEWNĘTRZNE 2.5. Oświetlenie uliczne. Do zasilania instalacji oświetlenia ulicznego przewiduje się zastosowanie typowej szafy oświetlenia ulicznego typu ROU-8 z fundamentem, produkowanej przez Elpromont. Schemat zasadniczy szafy oraz elewację pokazano na rysunku nr 3. W szafie projektuje się zabudowanie licznika energii elektrycznej czynnej, trójfazowego, bezpośredniego typu C52. Szafa zasilana jest kablem YAKY 4x150 ze stacji T1. Punkty świetlne zasilane są kablami YKY 5x16 poprzez rozłączniki bezpiecznikowe RB303. Sterownie oświetleniem oparto o cyfrowy zegar astronomiczny typu CPA 3.1 (RABBIT) z nastawami na Warszawę. Oświetlenie uliczne projektuje się przy zastosowaniu słupów oświetlenia ulicznego typu 916 (BEGA) o wysokości 6m, przy pomocy latarni oświetleniowych typu 8293 (BEFA) ze źródłami światła sodowymi typu NAV-T 150W (OSRAM). Oświetlenie parkowe projektuje się wykonać przy zastosowaniu słupów parkowych typu 914 (BEGA) o wysokości 4m i opraw parkowych typu 8120 (BEGA) z świetlówkowymi źródłami światła o mocy 40W (OSRAM). Szczegółową lokalizację punktów świetlnych zawiera rysunek nr 1. Od złącz słupowych do opraw wewnątrz słupów prowadzić przewód YDYŜo 3x2.5. We wnękach słupów zainstalować złącza słupowe typu (ZK-2-03 złącze zerowe, 3xIZK-2-02 izolacyjne złącza fazowe, 1xIZK-2-01 izolacyjne złącze bezpiecznikowe z bezpiecznikami instalacyjnymi Bi-Wts6). Wykonać oznakowanie słupów. Słupy instalować zachowując minimalną odległość 0,7m od lica słupa do krawęŝnika jezdni. Wszystkie oprawy uliczne ustawić pod kątem 15 do płaszczyzny jezdni. Kable obwodowe typu YKY 5x16 będą ułoŝone faliście w rowie kablowym na głębokości 0,6m, kabel zasilający YAKY 4x150 na głębokości 0,7m, kable ułoŝone będą na podsypce piaskowej grubości 10cm i przysypane warstwą piasku o grubości 10cm, Po zasypaniu warstwą rodzimego gruntu o grubości 20cm i jej utwardzeniu ułoŝyć folie znacznikową koloru niebieskiego. Następnie rów zasypać ziemią do poziomu gruntu utwardzając wibracyjne warstwy ziemi co 20cm. SkrzyŜowania z istniejącymi i projektowanymi sieciami wykonać w karbowanych rurach AROTA ø75 (YKYŜo 5x16) metodą ręcznego wykopu. W miejscu wprowadzenia linii kablowej do złącz słupowych pozostawić rezerwę kabli wynoszącą 1,0 m, wprowadzenie kabli do szafy wykonać z rezerwą kabli wynoszącą 2,5m. Linie kablowe naleŝy wykonać zgodnie z polską normą PN 76/E i Przepisami Budowy Urządzeń Elektroenergetycznych. NaleŜy zachować zgodne z przepisami odległości między kablami oraz innymi urządzeniami podziemnymi przy skrzyŝowaniach i zbliŝeniach. Wszystkie obudowy drzwiczki wnęk słupowych przyłączone do szyny ochronnej PE za pomocą oddzielnej Ŝyły ochronnej koloru zielono-ŝółtego o przekroju 16 mm 2 (LY16). W sieci 3~50Hz, 230/400V/TN-S zastosowano ochronę przed poraŝeniem przez samoczynne wyłączenie zasilania za pomocą bezpieczników zgodnie z normą. Wyłączenie zasilania nastąpi w czasie krótszym niŝ wymagane przepisami 5sek Uwagi końcowe. Całość robót związanych z budową projektowanej stacji naleŝy wykonać zgodnie z informacjami zawartymi w projekcie oraz instrukcją posadowienia stacji transformatorowej. Całość prac wykonać zgodnie z obowiązującymi normami i przepisami. KON-308/09/PW-ZT/IE 4

5 Zespół budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garaŝu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 27, 28, 29 w obr , Warszawa, Praga-Północ Temat: PROJEKT ZEWNĘTRZNYCH LINII KABLOWYCH 0,4 kv ORAZ OŚWIETLENIE ZEWNĘTRZNE 3. OBLICZENIA TECHNICZNE 3.1. Bilans mocy. ZK-BS1 ZK-BS2 ZK-R2 Linia L1 Liczba mieszkań Moc na jedno mieszkanie 10,0 10,0 10,0 10,0 Wsp. Jednoczesnościmieszkania 0,213 0,213 0,213 0,094 Moc odb. administracyjnych 20,0 20,0 20,0 60,0 Moc odb. usługowych 20,0 20,0 Wsp. Jednoczesności 1,000 1,000 1,000 1,000 P I [kw] 340,0 320,0 320,0 980,0 P O [kw] 103,9 83,9 83,9 164,6 I O [A] 171,1 138,2 138,2 253,8 ZK-P4 ZK-P3 ZK-P5 Linia L2 Liczba mieszkań Moc na jedno mieszkanie 10,0 10,0 10,0 10,0 Wsp. Jednoczesnościmieszkania 0,324 0,324 0,324 0,162 Moc dla wymiennikowni 9,0 9,0 9,0 27,0 Moc odb. Administracyjnych 10,0 10,0 10,0 30,0 Wsp. Jednoczesności 1,000 1,000 1,000 1,000 P I [kw] 169,0 169,0 169,0 507,0 P O [kw] 67,6 67,6 67,6 129,9 I O [A] 111,3 111,3 111,3 200,3 SOU ZK.G ZK-P1 ZK-P2 Linia L3 Liczba mieszkań Moc na jedno mieszkanie 10,0 10,0 10,0 Wsp. Jednoczesnościmieszkania 0,324 0,324 0,213 Moc dla wymiennikowni 9,0 9,0 18,0 Moc odb. Administracyjnych 10,0 27,0 10,0 10,0 47,0 Wsp. Jednoczesności 1,000 1,000 1,000 1,000 1,000 P I [kw] 10,0 27,0 169,0 169,0 365,0 P O [kw] 10,0 27,0 67,6 67,6 128,9 I O [A] 16,5 44,5 111,3 111,3 198,7 KON-308/09/PW-ZT/IE 5

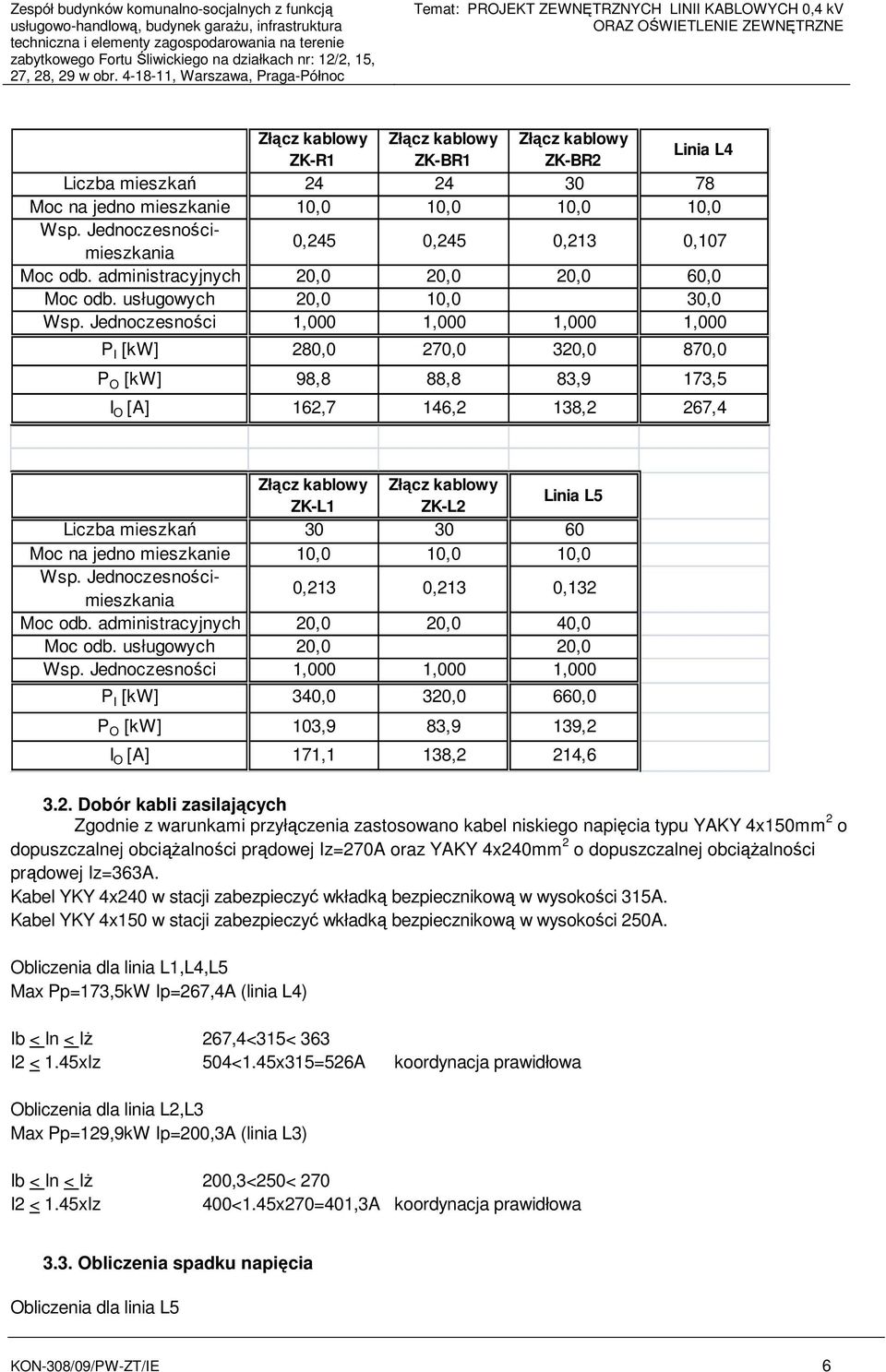

6 Zespół budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garaŝu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 27, 28, 29 w obr , Warszawa, Praga-Północ Temat: PROJEKT ZEWNĘTRZNYCH LINII KABLOWYCH 0,4 kv ORAZ OŚWIETLENIE ZEWNĘTRZNE ZK-R1 ZK-BR1 ZK-BR2 Linia L4 Liczba mieszkań Moc na jedno mieszkanie 10,0 10,0 10,0 10,0 Wsp. Jednoczesnościmieszkania 0,245 0,245 0,213 0,107 Moc odb. administracyjnych 20,0 20,0 20,0 60,0 Moc odb. usługowych 20,0 10,0 30,0 Wsp. Jednoczesności 1,000 1,000 1,000 1,000 P I [kw] 280,0 270,0 320,0 870,0 P O [kw] 98,8 88,8 83,9 173,5 I O [A] 162,7 146,2 138,2 267,4 ZK-L1 ZK-L2 Linia L5 Liczba mieszkań Moc na jedno mieszkanie 10,0 10,0 10,0 Wsp. Jednoczesnościmieszkania 0,213 0,213 0,132 Moc odb. administracyjnych 20,0 20,0 40,0 Moc odb. usługowych 20,0 20,0 Wsp. Jednoczesności 1,000 1,000 1,000 P I [kw] 340,0 320,0 660,0 P O [kw] 103,9 83,9 139,2 I O [A] 171,1 138,2 214, Dobór kabli zasilających Zgodnie z warunkami przyłączenia zastosowano kabel niskiego napięcia typu YAKY 4x150mm 2 o dopuszczalnej obciąŝalności prądowej Iz=270A oraz YAKY 4x240mm 2 o dopuszczalnej obciąŝalności prądowej Iz=363A. Kabel YKY 4x240 w stacji zabezpieczyć wkładką bezpiecznikową w wysokości 315A. Kabel YKY 4x150 w stacji zabezpieczyć wkładką bezpiecznikową w wysokości 250A. Obliczenia dla linia L1,L4,L5 Max Pp=173,5kW Ip=267,4A (linia L4) Ib < In < IŜ 267,4<315< 363 I2 < 1.45xIz 504<1.45x315=526A koordynacja prawidłowa Obliczenia dla linia L2,L3 Max Pp=129,9kW Ip=200,3A (linia L3) Ib < In < IŜ 200,3<250< 270 I2 < 1.45xIz 400<1.45x270=401,3A koordynacja prawidłowa 3.3. Obliczenia spadku napięcia Obliczenia dla linia L5 KON-308/09/PW-ZT/IE 6

7 Zespół budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garaŝu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 27, 28, 29 w obr , Warszawa, Praga-Północ Temat: PROJEKT ZEWNĘTRZNYCH LINII KABLOWYCH 0,4 kv ORAZ OŚWIETLENIE ZEWNĘTRZNE Długości linii kablowych: 381mb. Na odcinku: stacja transformatorowa - złącze kablowe ZK-L2 U%=100*P*l/(γ*s*U 2 ) P moc czynna [W] l dł. obliczanej linii [m] γ - konduktancja przewodu [m/ω*mm 2 ] s przekrój przewodu [mm 2 ] U napięcie międzyprzewodowe sieci [V] ,2 U1 = = 3,94% U=3,94%<5% Obliczenia dla linia L3 Długości linii kablowych: 345mb. Na odcinku: stacja transformatorowa szafa SOU U%=100*P*l/(γ*s*U 2 ) P moc czynna [W] l dł. obliczanej linii [m] γ - konduktancja przewodu [m/ω*mm 2 ] s przekrój przewodu [mm 2 ] U napięcie międzyprzewodowe sieci [V] ,9 U1 = = 3,78% U=3,78%<5% 3.4. Skuteczność ochrony przeciwporaŝeniowej Dla linii kablowej zwarcie 1-fazowe w złączu ZK-L2 Rezystancja i reaktancja dla transformatora 630kVA, Rt=0,0070Ω, Xt=0,0120Ω Rezystancja i reaktancja linii kablowej YAKY 4x240mm2 s=240mm2, l=381m = 2l 2x381 Rl = = 0. Ω γ s , Xl240= Ω Zs=0.09Ω 1.25 x Zs x IA<Uo=230V IA=k x In=6x315=1890A 1.25 x 0.09 x 1890=212,2V<230V warunek spełniony Dla linii kablowej zwarcie 1-fazowe w złączu SOU Rezystancja i reaktancja dla transformatora 630kVA, Rt=0,0070Ω, Xt=0,0120Ω Rezystancja i reaktancja linii kablowej YAKY 4x150mm2 s=150mm 2, l=345m = 2l 2x345 Rl = = 0. Ω γ s , Xl150= Ω Zs=0.13Ω 1.25 x Zs x IA<Uo=230V IA=k x In=6x250=1500A 1.25 x 0.13 x 1500=223,7V<230V warunek spełniony KON-308/09/PW-ZT/IE 7

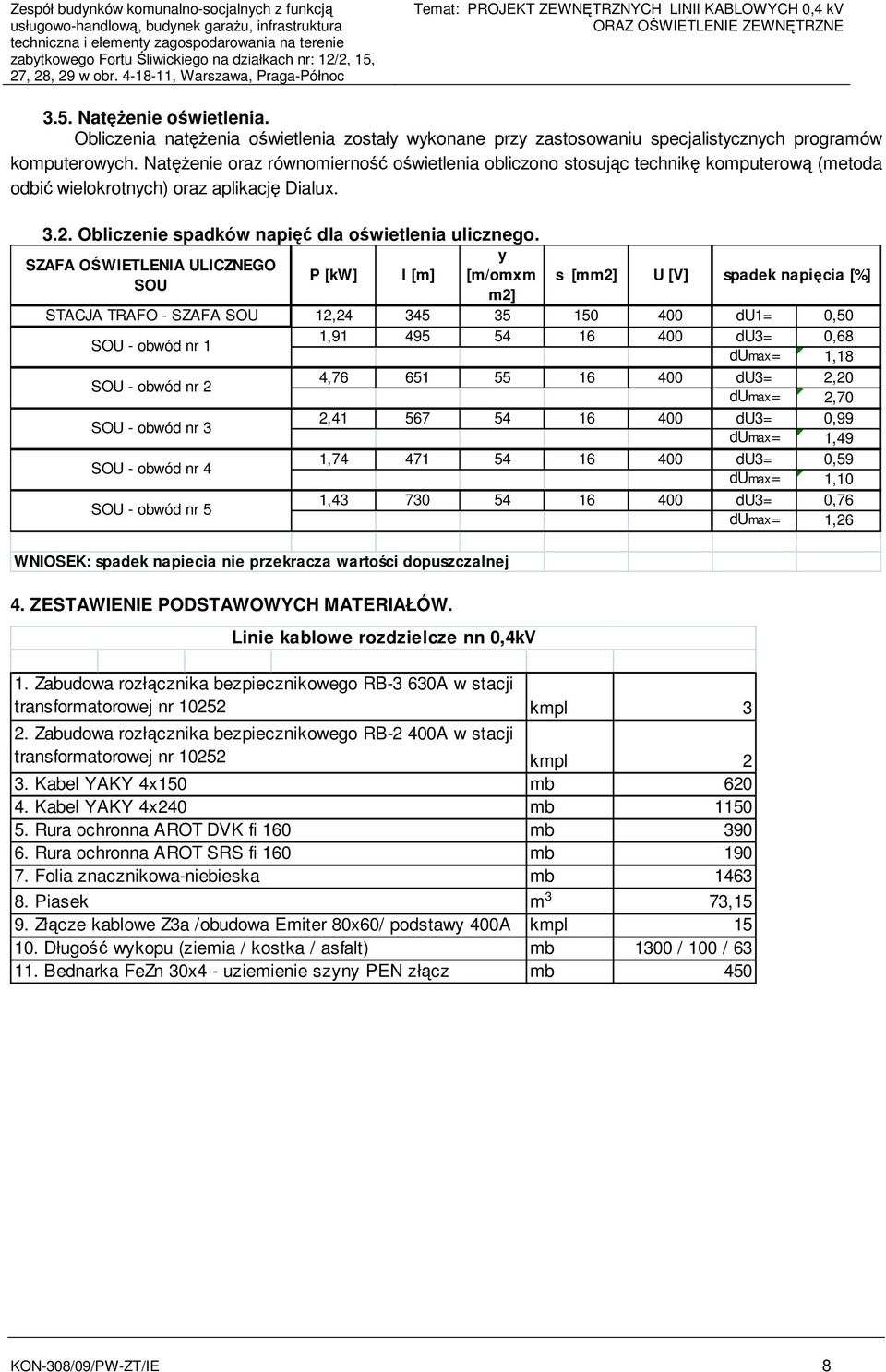

8 Zespół budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garaŝu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 27, 28, 29 w obr , Warszawa, Praga-Północ Temat: PROJEKT ZEWNĘTRZNYCH LINII KABLOWYCH 0,4 kv ORAZ OŚWIETLENIE ZEWNĘTRZNE 3.5. NatęŜenie oświetlenia. Obliczenia natęŝenia oświetlenia zostały wykonane przy zastosowaniu specjalistycznych programów komputerowych. NatęŜenie oraz równomierność oświetlenia obliczono stosując technikę komputerową (metoda odbić wielokrotnych) oraz aplikację Dialux Obliczenie spadków napięć dla oświetlenia ulicznego. y SZAFA OŚWIETLENIA ULICZNEGO P [kw] l [m] [m/omxm SOU m2] s [mm2] U [V] spadek napięcia [%] STACJA TRAFO - SZAFA SOU 12, du1= 0,50 SOU - obwód nr 1 SOU - obwód nr 2 SOU - obwód nr 3 SOU - obwód nr 4 SOU - obwód nr 5 1,91 4,76 2,41 1,74 1, du3= du3= du3= du3= du3= 0,68 2,20 0,99 0,59 0,76 dumax= dumax= dumax= dumax= dumax= 1,18 2,70 1,49 1,10 1,26 WNIOSEK: spadek napiecia nie przekracza wartości dopuszczalnej 4. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW. Linie kablowe rozdzielcze nn 0,4kV 1. Zabudowa rozłącznika bezpiecznikowego RB-3 630A w stacji transformatorowej nr Zabudowa rozłącznika bezpiecznikowego RB-2 400A w stacji transformatorowej nr Kabel YAKY 4x Kabel YAKY 4x Rura ochronna AROT DVK fi Rura ochronna AROT SRS fi Folia znacznikowa-niebieska 8. Piasek 9. Złącze kablowe Z3a /obudowa Emiter 80x60/ podstawy 400A 10. Długość wykopu (ziemia / kostka / asfalt) 11. Bednarka FeZn 30x4 - uziemienie szyny PEN złącz kmpl 3 kmpl 2 mb 620 mb 1150 mb 390 mb 190 mb 1463 m 3 73,15 kmpl 15 mb 1300 / 100 / 63 mb 450 KON-308/09/PW-ZT/IE 8

9 Zespół budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garaŝu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 27, 28, 29 w obr , Warszawa, Praga-Północ Temat: PROJEKT ZEWNĘTRZNYCH LINII KABLOWYCH 0,4 kv ORAZ OŚWIETLENIE ZEWNĘTRZNE 1. Kabel YKYŜo 5x16 2. Rura ochronna AROT DVK fi Rura ochronna AROT SRS fi Folia znacznikowa-niebieska mb 2920 mb 710 mb 224 mb Piasek m 3 83,25 6. Długość wykopu (ziemia / kostka / asfalt) mb 2775 / 0 / 0 7. Szafa oświetlenia ulicznego ROU-8 kmpl 1 8. Słup oświetlenia ulicznego stoŝkowy, aluminiowy o wysokości 6m typu 916 (Bega) z fundamentem, złączem słupowym nr 644 i oprawą 8293 (Bega) z sodowym kmpl 31 źródłem światła NAV-T 150W. Oprawa i słup w kolorze czarnym 11. Bednarka FeZn 30x4 - uziemienie szyny PEN złącz Oświetlenie uliczne 9. Słup oświetlenia ulicznego stoŝkowy, aluminiowy o wysokości 6m typu 916 (Bega) z fundamentem, złączem słupowym nr 644 i podwójną oprawą 8294 (Bega) z sodowym źródłem światła 2xNAV-T 150W. Oprawa i słup w kolorze czarnym 10. Słup oświetlenia parkowego stoŝkowy, aluminiowy o wysokości 4m 914 (Bega) z fundamentem, złączem słupowym nr 644 (Bega) i oprawą 8120 (Bega) oraz świetlówką kompaktową 42W /830. Słup i oprawa w kolorze czarnym kmpl 10 kmpl 68 mb 450 KON-308/09/PW-ZT/IE 9
