Zawartość opracowania :

Transkrypt

1

2 Zawartość opracowania : 1.CZESC OPISOWA Opis techniczny - wykonawczy 1. Podstawa opracowania 2. Dane ogólne budynku objętego opracowaniem 3. Zakres opracowania 4. Istniejący szyb windy 5. Ochrona przeciwpożarowa 6. Opis rozwiązań projektowych opis wykonywania elementów konstrukcji 2.CZEŚĆ GRAFICZNA K1 Ściany 1 i 2 K2 Ściany 3 i 4 K3 - Rzut podszybia K4 - Blachy podstawy słupów i szczegół Sz-1 K5 Szczegóły połączeń K6 Podszybie K7 Zbrojenie dodatkowe w ścianach podszybia K8 Zestawienie materiału K9 Schemat wykonania wypełnień konstrukcji szybu K10 Usytuowanie windy piwnica K11 Usytuowanie windy parter K12 Usytuowanie windy I piętro K13 Usytuowanie windy II piętro

3

4 OPIS TECHNICZNY - WYKONAWCZY 1. PODSTAWA OPRACOWANIA Projekt opracowano na podstawie: - zlecenia inwestora - założeń projektu architektoniczno budowlanego - inwentaryzacji 2. DANE OGÓLNE BUDYNKU OBJĘTEGO OPRACOWANIEM: Przedmiotem opracowania jest przebudowa szybu windy z wymianą dźwigu osobowego w istniejącej duszy schodów w budynku Prudnickiego Centrum Medycznego w Prudniku. Budynek, którego dotyczy projekt zaliczany jest do XI kategorii obiektów budowlanych. Budynek usytuowany na dz. 1629/127 k.m. 12, przy ul. Piastowska 64, Prudniku, woj. opolskie. Teren ujęty jest w planie zagospodarowania przestrzennego symbolem A16UZ teren usług lecznictwa zamkniętego. Szpital miejski przy ul. Piastowskiej 64. Tereny obiektów i urządzeń ochrony zdrowia i opieki społecznej. Przedmiotowy budynek jest ujęty w gminnej ewidencji zabytków i znajduje się w strefie B ochrony konserwatorskiej wyznaczonej na podstawie zapisów miejscowego planu zagospodarowania przestrzennego miasta Prudnika. Działka, na którym planowana jest inwestycja, jest działką zabudowaną budynkami szpitalnymi. Jest częścią składową w całości ogrodzonego, terenu szpitala miejskiego Prudnickiego Centrum Medycznego S.A. w Prudniku. Działka jest uzbrojona w instalację wodociągową, kanalizacyjna, elektryczną oraz posiada istniejący wjazd od strony południowej z lokalnej drogi asfaltowej. Teren jest ujęty na planie zagospodarowania przestrzennego symbolem A16UZ - Teren usług lecznictwa zamkniętego. Nie projektuje się zmiany zagospodarowania terenu. Przedmiotowy budynek tworzy zwartą bryłę o rzucie na planie litery U. Wzniesiony w technologii tradycyjnej murowanej z dachem mansardowym o konstrukcji drewnianej. Elewacje ceglane z kamiennym cokołem, dach z licznymi lukarnami kryty dachówką ceramiczną karpiówką. W szpitalu funkcjonują następujące oddziały : Oddział wewnętrzny 40 łóżek, oddział chirurgiczny - 35 łóżek, odział dziecięcy 16 łóżek, pododdział noworodkowy 11 łóżek, oddział ginekologiczny 10 łóżek, oddział położniczy - 8 łóżek.

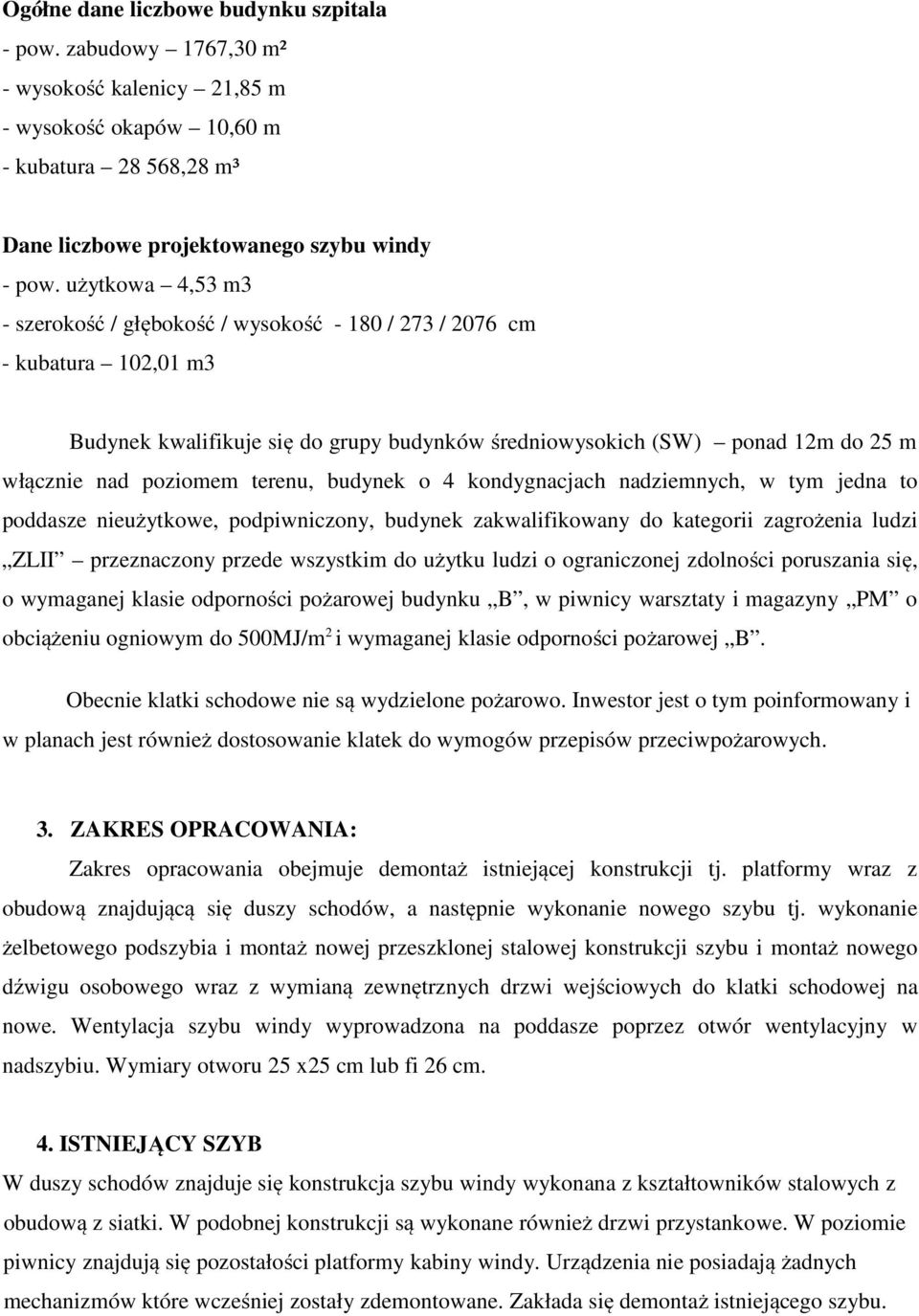

5 Ogółne dane liczbowe budynku szpitala - pow. zabudowy 1767,30 m² - wysokość kalenicy 21,85 m - wysokość okapów 10,60 m - kubatura ,28 m³ Dane liczbowe projektowanego szybu windy - pow. użytkowa 4,53 m3 - szerokość / głębokość / wysokość / 273 / 2076 cm - kubatura 102,01 m3 Budynek kwalifikuje się do grupy budynków średniowysokich (SW) ponad 12m do 25 m włącznie nad poziomem terenu, budynek o 4 kondygnacjach nadziemnych, w tym jedna to poddasze nieużytkowe, podpiwniczony, budynek zakwalifikowany do kategorii zagrożenia ludzi ZLII przeznaczony przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się, o wymaganej klasie odporności pożarowej budynku B, w piwnicy warsztaty i magazyny PM o obciążeniu ogniowym do 500MJ/m 2 i wymaganej klasie odporności pożarowej B. Obecnie klatki schodowe nie są wydzielone pożarowo. Inwestor jest o tym poinformowany i w planach jest również dostosowanie klatek do wymogów przepisów przeciwpożarowych. 3. ZAKRES OPRACOWANIA: Zakres opracowania obejmuje demontaż istniejącej konstrukcji tj. platformy wraz z obudową znajdującą się duszy schodów, a następnie wykonanie nowego szybu tj. wykonanie żelbetowego podszybia i montaż nowej przeszklonej stalowej konstrukcji szybu i montaż nowego dźwigu osobowego wraz z wymianą zewnętrznych drzwi wejściowych do klatki schodowej na nowe. Wentylacja szybu windy wyprowadzona na poddasze poprzez otwór wentylacyjny w nadszybiu. Wymiary otworu 25 x25 cm lub fi 26 cm. 4. ISTNIEJĄCY SZYB W duszy schodów znajduje się konstrukcja szybu windy wykonana z kształtowników stalowych z obudową z siatki. W podobnej konstrukcji są wykonane również drzwi przystankowe. W poziomie piwnicy znajdują się pozostałości platformy kabiny windy. Urządzenia nie posiadają żadnych mechanizmów które wcześniej zostały zdemontowane. Zakłada się demontaż istniejącego szybu.

6 Z uwagi na historyczny charakter windy najlepiej zachowany górny fragment szybu zostanie po zdemontowaniu przetransportowany na poddasze i tam zmontowany jako świadek historyczny. W trakcie wykonywania robót należy wykonać dokumentacje fotograficzna demontowanych elementów. 5. OCHRONA PRZECIWPOŻAROWA Szyb windy wchodzi w powierzchnię istniejącej strefy ZLII. W piwnicy zostaną wstawione drzwi o odporności ogniowej EI60 oddzielające strefę pożarową ZLII od PM. Drzwi do maszynowni wymienione na nowe o EI30. Istniejący strop nad piwnicą oddzielający strefę ZLII od PM o REI240. Istniejące ściany w piwnicy oddzielające strefę ZLII od PM o REI120. Istniejące ściany pomiędzy korytarzem i szybem windy oraz maszynownią o REI120 z przepustami instalacyjnymi o odporności ogniowej EI120. W maszynowni w piwnicy umieszczona będzie gaśnica GP-4X. 6. OPIS ROZWIĄZANIAŃ PROJEKTOWYCH opis wykonywania elementów konstrukcji: 6.1. Roboty przygotowawcze i demontażowe Zabezpieczenie klatki schodowej Demontaż istniejących elementów windy Transport i montaż wybranego fragmentu na poziomie poddasza 6.2. Podszybie Zakłada się rozbiórkę dna obecnego podszybia i innych elementów wchodzących w światło nowej konstrukcji Wykonanie wykopu do głębokości potrzebnej do posadowienia nowego podszybia Wykonanie podbudowy z betonu niekonstrukcyjnego grubość min 10cm wykonanie izolacji z papy na lepiku na zimno Wykonanie zbrojenia płyty dennej i część zbrojenia ścian podszybia oraz ułożenie betonu płyty dennej Przerwę roboczą między dnem a ścianami zabezpieczyć za pomocą taśmy bentonitowej Wykonanie deskowania ścian podszybia oraz zbrojenia i ułożenie betonu (uwaga: w ścianach wykonać gniazda na osadzenie słupów, a w gniazdach przed betonowaniem osadzić kotwy śruby fajkowe).

7 Podszybie szybu winno być gładkie, płyta denna pozioma, a cała konstrukcja szczelna. W celu dodatkowego zabezpieczenia podszybie powinno być pomalowane wewnątrz farbą olejoodporną. Do podszybia należy zapewnić bezpieczny dostęp (PN-EN 81-2:2002 punkt poprzez jeden z poniższych sposobów: a) drabinkę z najniższego przystanku; b) drzwi do podszybia wymagane, gdy głębokość podszybia przekracza 2,5m; c) stopnie w przedniej ścianie podszybia (wnęki) stosowane w przypadku braku miejsca na drabinkę standardową; d) drabinkę składaną z kontaktem elektrycznym - stosowaną w przypadku braku miejsca na drabinkę standardową. Wyboru sposobu dostępu oraz szczegóły wykonawcze należy uzgodnić z dostawcą dźwigu Stalowa część szybu Słupy należy osadzić na śrubach i podlewce do dużych obciążeń. Po zamontowaniu słupów należy wypełnić gniazda betonem. W trakcie montażu oznaczyć miejsca skotwienia szybu z konstrukcją klatki. Wykonać otwory na kotwy chemiczne. Montować rygle i pozostałe elementy słupów. Elementy konstrukcji spawać elektrodami ER Po wykonaniu konstrukcji zabezpieczyć ją antykorozyjnie zgodnie z opisem architektury. Szyb zamknąć od góry blachą trapezową. Styk konstrukcji stalowej z elementami klatki schodowej, wypełnić kitem trwale plastycznym Wypełnienie konstrukcji szybu Wypełnienie konstrukcji szybu stanowić będzie szkło bezpieczne i panele z blachy. Panele z blachy przy drzwiach windy. Szkło bezpieczne pozostałe ściany szybu. Przeszklenie osadzane w między elementami konstrukcji w profilach wykonywanych według systemu, który zapewnia producent. Panele z blachy ze stali nierdzewnej - satyna 6.5. Elementy dodatkowe szybu W nadszybiu należy zamontować hak lub belkę montażową zgodnie z projektem Zaprojektowano otwór wentylacyjny usytuowany w nadszybiu. Nie może on być wykorzystywany do zapewnienia wentylacji innych pomieszczeń nie należących do dźwigu.

8 Ściany szybu winny być proste, dopuszcza się maksymalne odchyłki pionowości ścian ±20mm, a na ścianie z drzwiami ±5mm na zewnątrz szybu Wymiana drzwi zewnętrznych Drzwi wejściowe do klatki schodowej przeznaczone do wymiany. Wstawić drzwi zewnętrzne dwuskrzydłowe wykonane na wzór istniejących z przeszkleniami. Drzwi należy wyposażyć w zintegrowanego mechanizmu regulacji kolejności zamykania z samozamykaczem z ramieniem swobodnym. Ściany wewnętrzne i zewnętrzne przy wymienionych drzwiach zewnętrznych należy pomalować zgodnie z istniejącą kolorystyką Maszynownia Do pomieszczenia maszynowni zaprojektowano drzwi EI30 otwierane na zewnątrz wyposażone w zamek z kluczem patentowym z możliwością otwierania od wewnątrz bez użycia klucza. Jako maszynownię projektowanego dźwigu wykorzystano pomieszczenie będące wcześniej maszynownią dźwigu demontowanego, które jest wykonane z trwałych materiałów budowlanych, nie sprzyjających emitowaniu i osiadaniu kurzu. Zaleca się aby maszynownia była wyposażona w odpowiednio oznakowane gaśnice do gaszenia pożaru urządzeń elektrycznych. Ściany pomieszczenia maszynowni malowane dwukrotnie np. farbami emulsyjnymi. Powierzchnia podłogi maszynowni powinna być szorstka (antypoślizgowa) i zabezpieczona przed wsiąkaniem oleju hydraulicznego (jeśli zostanie rozlany np. w przypadku zniszczenia zbiornika). W celu zabezpieczenia przed wydostaniem się rozlanego oleju poza maszynownię lub też wsiąkaniem w ściany należy wykonać w drzwiach próg o wysokości 10cm, a posadzkę i ściany do wysokości progu należy zabezpieczyć farbami olejoodpornymi Kabina dźwigu Kabina przelotowa z trzech stron o wymiarach wewnątrzusznych x 2200 mm, wykonanie ścian ze stali nierdzewnej satyna. Kabina wyposażona w panel dyspozycji 9antywandal) z wyświetlaczem cyfrowym, oświetlenie awaryjne (min. 2 godz.), gong, poręcze ze stali nierdzewnej, wentylator oraz system komunikacji ze służbami ratowniczymi (GSM) i system informacji głosowej VOX.. Podłoga wykończona wykładzina niepalną. Kaseta wezwań ze stali nierdzewnej satyna (antywandal) zintegrowana z piętrowskazywaczem cyfrowym.

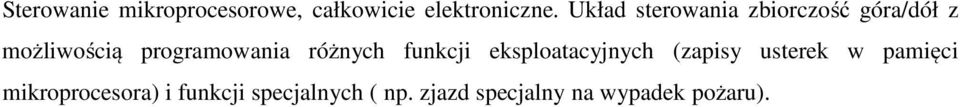

9 Sterowanie mikroprocesorowe, całkowicie elektroniczne. Układ sterowania zbiorczość góra/dół z możliwością programowania różnych funkcji eksploatacyjnych (zapisy usterek w pamięci mikroprocesora) i funkcji specjalnych ( np. zjazd specjalny na wypadek pożaru).
