1 MONTAŻ WINDY ZEWNĘTRZNEJ DLA OSÓB NIEPEŁNOSPRAWNYCH Zespół Szkół Zawodowych nr 3 Lokalizacja: Skierniewice, ul. Działkowa 10 numer ewidencyjny działki 251/1 Inwestor: Zespół Szkół Zawodowych nr 3 w Skierniewicach Skierniewice, ul. Działkowa 10 Zakres opracowania: Projekt architektoniczno-budowlany Zespół projektowy: Architektura - mgr inż. arch. Dorota Napieraj Faizy mgr inż. Joanna Dudek Konstrukcja - inż. Krystyna Szachogłuchowicz Instalacja elektryczna Andrzej Bartosik Listopad 2011r.

Działkowa 10 Zakres opracowania: Projekt architektoniczno-budowlany Zespół projektowy: Architektura - mgr inż. arch. Dorota Napieraj Faizy mgr inż.

2 SPIS ZAWARTOŚCI OPRACOWANIA I. Dokumentacja formalna II. Projekt architektoniczno-budowlany 1. część opisowa - opis techniczny 2. część graficzna - szkic sytuacyjny - rzuty - przekrój - elewacja III. Projekt konstrukcyjny 1. część graficzna - płyta fundamentowa dźwigu platformowego IV. Projekt instalacji elektrycznej 1. część opisowa - opis techniczny 2. część graficzna - projekt zasilania dźwigu platformowego V. BIOZ

Projekt konstrukcyjny 1. część graficzna - płyta fundamentowa dźwigu platformowego IV.

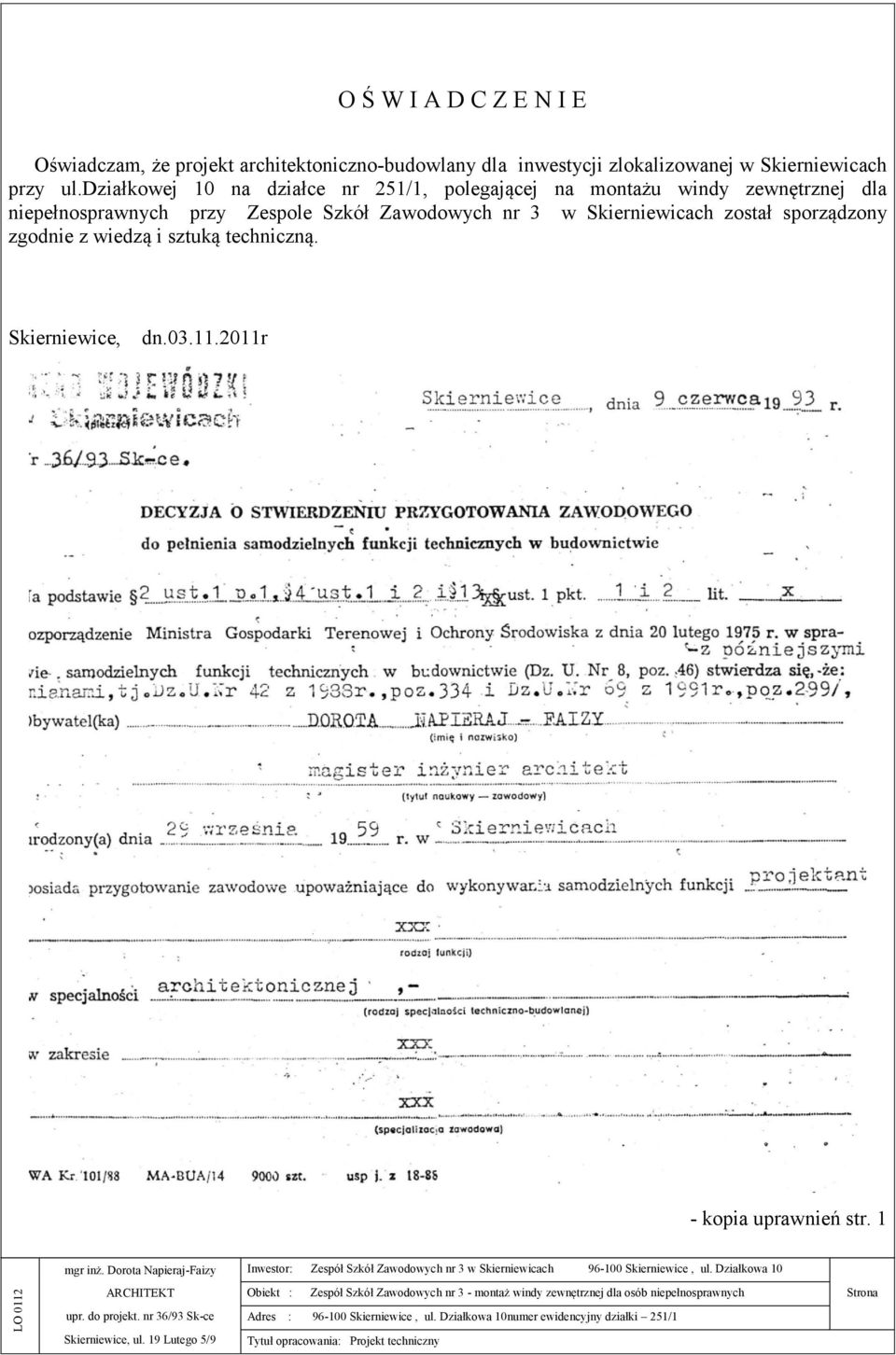

3 O Ś W I A D C Z E N I E Oświadczam, że projekt architektoniczno-budowlany dla inwestycji zlokalizowanej w Skierniewicach przy ul.działkowej 10 na działce nr 251/1, polegającej na montażu windy zewnętrznej dla niepełnosprawnych przy Zespole Szkół Zawodowych nr 3 w Skierniewicach został sporządzony zgodnie z wiedzą i sztuką techniczną. Skierniewice, dn r - kopia uprawnień str. 1

działkowej 10 na działce nr 251/1, polegającej na montażu windy zewnętrznej dla niepełnosprawnych

4 - kopia uprawnień str. 2

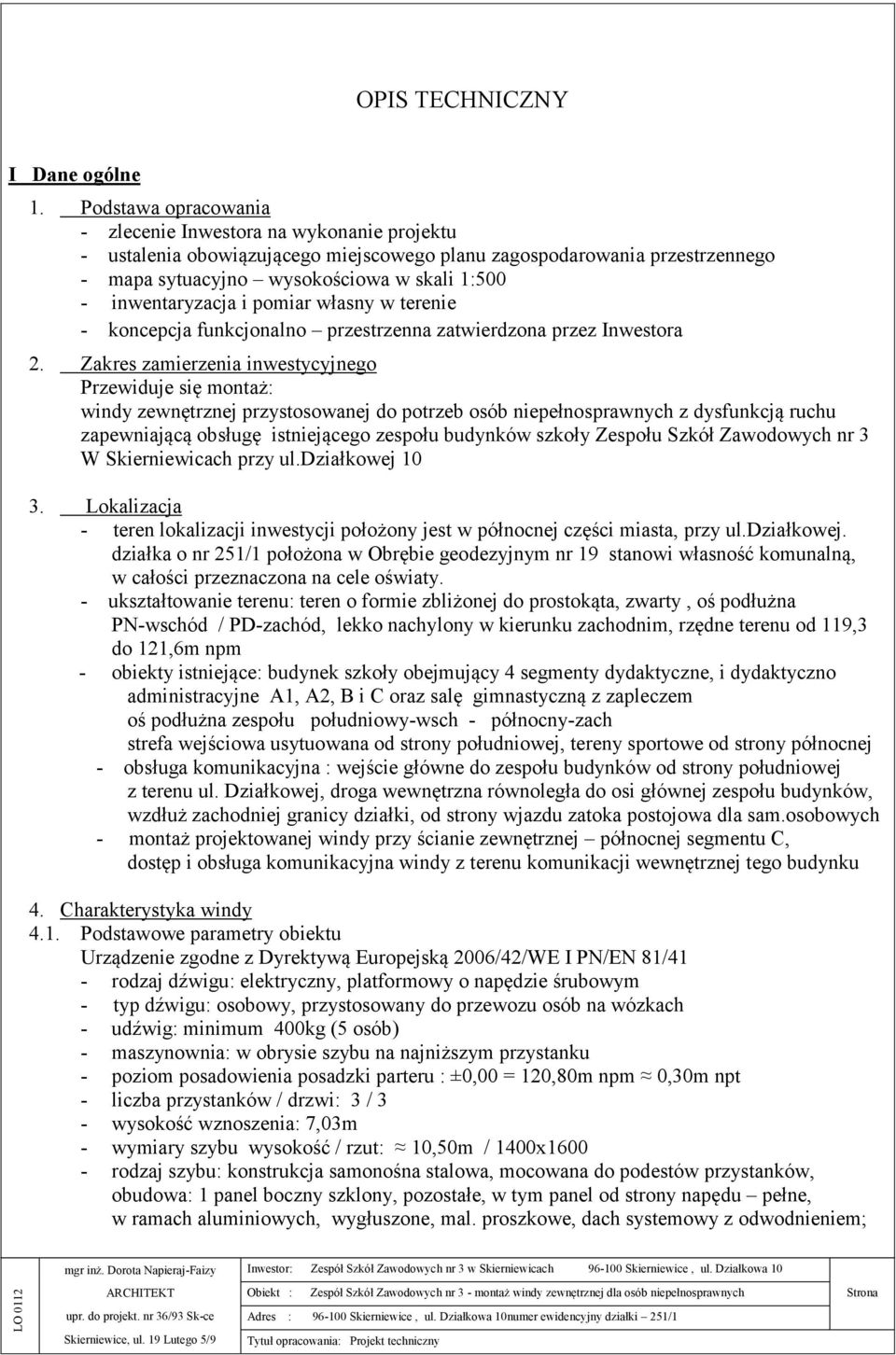

6 OPIS TECHNICZNY I Dane ogólne 1. Podstawa opracowania - zlecenie Inwestora na wykonanie projektu - ustalenia obowiązującego miejscowego planu zagospodarowania przestrzennego - mapa sytuacyjno wysokościowa w skali 1:500 - inwentaryzacja i pomiar własny w terenie - koncepcja funkcjonalno przestrzenna zatwierdzona przez Inwestora 2. Zakres zamierzenia inwestycyjnego Przewiduje się montaż: windy zewnętrznej przystosowanej do potrzeb osób niepełnosprawnych z dysfunkcją ruchu zapewniającą obsługę istniejącego zespołu budynków szkoły Zespołu Szkół Zawodowych nr 3 W Skierniewicach przy ul.działkowej Lokalizacja - teren lokalizacji inwestycji położony jest w północnej części miasta, przy ul.działkowej. działka o nr 251/1 położona w Obrębie geodezyjnym nr 19 stanowi własność komunalną, w całości przeznaczona na cele oświaty. - ukształtowanie terenu: teren o formie zbliżonej do prostokąta, zwarty, oś podłużna PN-wschód / PD-zachód, lekko nachylony w kierunku zachodnim, rzędne terenu od 119,3 do 121,6m npm - obiekty istniejące: budynek szkoły obejmujący 4 segmenty dydaktyczne, i dydaktyczno administracyjne A1, A2, B i C oraz salę gimnastyczną z zapleczem oś podłużna zespołu południowy-wsch - północny-zach strefa wejściowa usytuowana od strony południowej, tereny sportowe od strony północnej - obsługa komunikacyjna : wejście główne do zespołu budynków od strony południowej z terenu ul. Działkowej, droga wewnętrzna równoległa do osi głównej zespołu budynków, wzdłuż zachodniej granicy działki, od strony wjazdu zatoka postojowa dla sam.osobowych - montaż projektowanej windy przy ścianie zewnętrznej północnej segmentu C, dostęp i obsługa komunikacyjna windy z terenu komunikacji wewnętrznej tego budynku 4. Charakterystyka windy 4.1. Podstawowe parametry obiektu Urządzenie zgodne z Dyrektywą Europejską 2006/42/WE I PN/EN 81/41 - rodzaj dźwigu: elektryczny, platformowy o napędzie śrubowym - typ dźwigu: osobowy, przystosowany do przewozu osób na wózkach - udźwig: minimum 400kg (5 osób) - maszynownia: w obrysie szybu na najniższym przystanku - poziom posadowienia posadzki parteru : ±0,00 = 120,80m npm 0,30m npt - liczba przystanków / drzwi: 3 / 3 - wysokość wznoszenia: 7,03m - wymiary szybu wysokość / rzut: 10,50m / 1400x rodzaj szybu: konstrukcja samonośna stalowa, mocowana do podestów przystanków, obudowa: 1 panel boczny szklony, pozostałe, w tym panel od strony napędu pełne, w ramach aluminiowych, wygłuszone, mal. proszkowe, dach systemowy z odwodnieniem;

inwentaryzacja i pomiar własny w terenie - koncepcja funkcjonalno przestrzenna zatwierdzona przez Inwestora 2.

7 - drzwi przystankowe: min. wymiar w świetle 900x2000, stalowe, szklone, otwierane ręcznie z samozamykaczem, system ograniczenia dostępu typu zamknięcie szkolne - platforma: wielkość platformy minimum 1000x1500, drzwi przystankowe jednostronne, podłoga wykończona wykładziną antypoślizgową, panel dyspozycji poziomy i poręcz opływowa aluminium oksyd., przyciski ergonomiczne, odporne na wandalizm, wyposażenie uzupełniające: sygnalizacja przeciążenia, telefon alarmowy, oświetlenie górne, grzałka; 4.2. Wykaz obiektów oświatowych funkcjonalnie powiązanych : - Budynki istniejące o pow. użytkowej m2, w tym: Segment A1 1041m2 Segment A2-557 m2 Segment B m2 Segment C m2 Sala gimnastyczna z zapleczem 1025 m2 II Opis budowlany 1. Roboty przygotowawcze 1.1. Ustalenie położenia otworu przewidzianego do wykorzystania dla potrzeb montażu dźwigu Segment C korytarz 1.2. zabezpieczenie obszaru prowadzenia robót budowlanych przed dostępem osób trzecich wewnątrz budynku i na zewnątrz 1.3. zabezpieczenie zasilania obszaru prowadzenia robót 1.4. odkrycie ściany fundamentowej w zakresie niezbędnym dla realizacji płyty fundamentowej wg wskazań projektu konstrukcji 1.5. oględziny i ocena stanu istniejącej ściany fundamentowej, ewentualna naprawa oczyszczenie, osuszenie ścian fundamentowych 2. Roboty wstępne 2.1. demontaż stolarki 2.2. rozbiórka podokienników do wierzchu wieńców 3. Roboty instalacyjne wykonanie instalacji zasilającej dźwig wg projektu branżowego 4. Roboty konstrukcyjno budowlane wewnątrz budynku 4.1. Dostosowanie wielkości otworów wg wytycznych do montażu dźwigu (przyjęto 140x225cm) - wykonanie niezbędnych przymurowań - montaż w świetle otworu nadproża skrzynkowego z płyty OSB ograniczenie wys. do 225cm - wykończenie otworu wykonanie tynków kat. IV - wykonanie wymalowań w strefie wjazdu z pasami bocznymi o szer. 1,00m na całej wysokości korytarza farba lateksowa, kolorystykę ustalić z Inwestorem 4.2. Wykonanie strefy wjazdu na platformę dźwigu - wykonanie w strefie wjazdu podbudowy pod posadzkę ze spadkiem 2% w kierunku korytarza - wykonanie posadzki z gresu antypoślizgowego 5. Roboty konstrukcyjno budowlane na zewnątrz budynku 5.1. wykonanie dylatacji - na styku ściana bud. / płyta fundamentowa: styropian ekstradowany gr.2cm - zamknięcie szczeliny : sznur dylatacyjny, kit trwale plastyczny 5.2. wykonanie płyty fundamentowej na rzędnej określonej wg proj.konstrukcji - wyrównanie podłoża, wykonanie podsypki - wykonanie podkładu z chudego betonu z zatarciem na gładko

przystankowe jednostronne, podłoga wykończona wykładziną antypoślizgową, panel dyspozycji poziomy i poręcz opływowa aluminium oksyd.

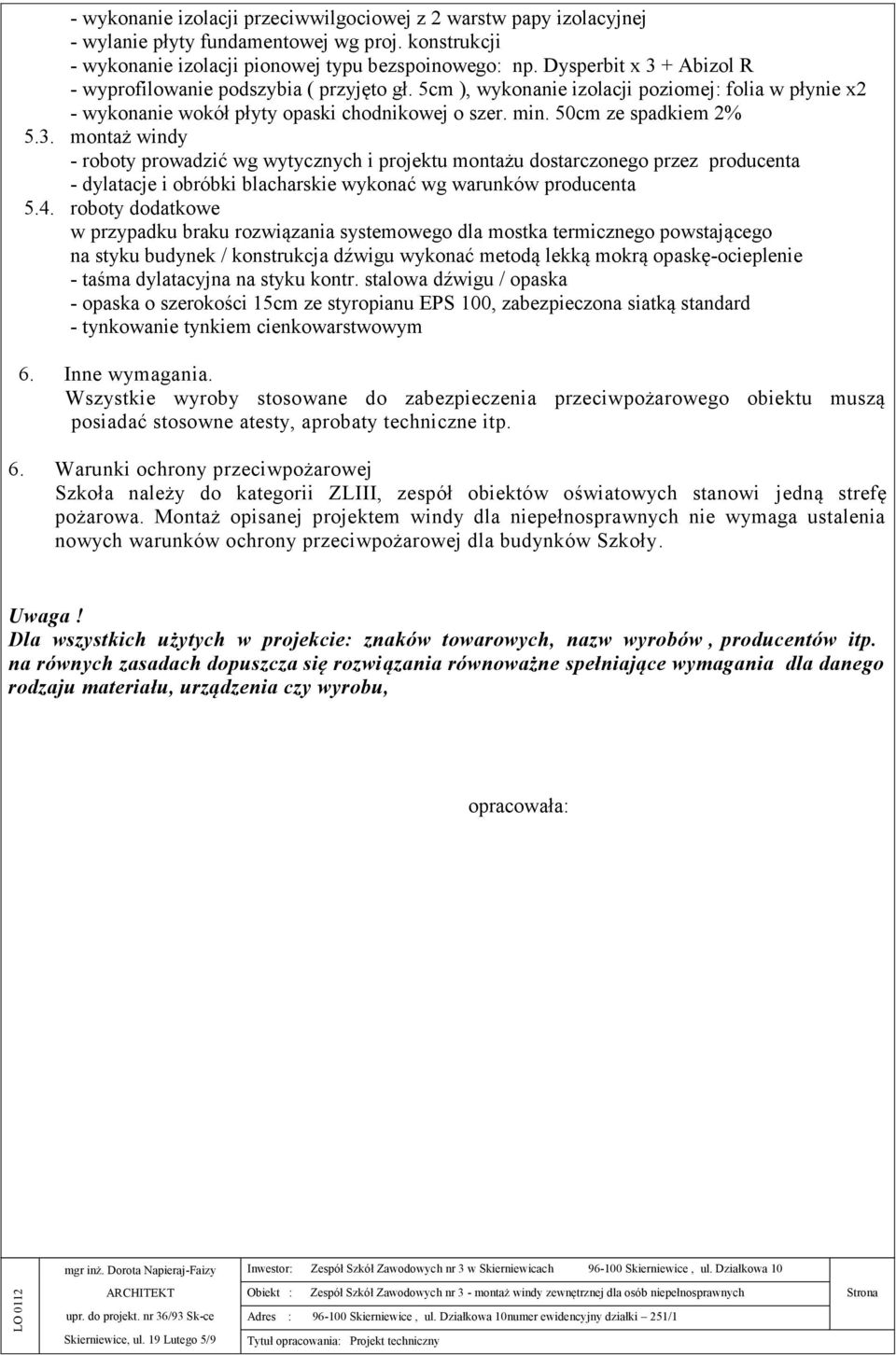

8 - wykonanie izolacji przeciwwilgociowej z 2 warstw papy izolacyjnej - wylanie płyty fundamentowej wg proj. konstrukcji - wykonanie izolacji pionowej typu bezspoinowego: np. Dysperbit x 3 + Abizol R - wyprofilowanie podszybia ( przyjęto gł. 5cm ), wykonanie izolacji poziomej: folia w płynie x2 - wykonanie wokół płyty opaski chodnikowej o szer. min. 50cm ze spadkiem 2% 5.3. montaż windy - roboty prowadzić wg wytycznych i projektu montażu dostarczonego przez producenta - dylatacje i obróbki blacharskie wykonać wg warunków producenta 5.4. roboty dodatkowe w przypadku braku rozwiązania systemowego dla mostka termicznego powstającego na styku budynek / konstrukcja dźwigu wykonać metodą lekką mokrą opaskę-ocieplenie - taśma dylatacyjna na styku kontr. stalowa dźwigu / opaska - opaska o szerokości 15cm ze styropianu EPS 100, zabezpieczona siatką standard - tynkowanie tynkiem cienkowarstwowym 6. Inne wymagania. Wszystkie wyroby stosowane do zabezpieczenia przeciwpożarowego obiektu muszą posiadać stosowne atesty, aprobaty techniczne itp. 6. Warunki ochrony przeciwpożarowej Szkoła należy do kategorii ZLIII, zespół obiektów oświatowych stanowi jedną strefę pożarowa. Montaż opisanej projektem windy dla niepełnosprawnych nie wymaga ustalenia nowych warunków ochrony przeciwpożarowej dla budynków Szkoły. Uwaga! Dla wszystkich użytych w projekcie: znaków towarowych, nazw wyrobów, producentów itp. na równych zasadach dopuszcza się rozwiązania równoważne spełniające wymagania dla danego rodzaju materiału, urządzenia czy wyrobu, opracowała:

3. montaż windy - roboty prowadzić wg wytycznych i projektu montażu dostarczonego przez producenta - dylatacje i obróbki blacharskie wykonać wg warunków producenta 5.4.
