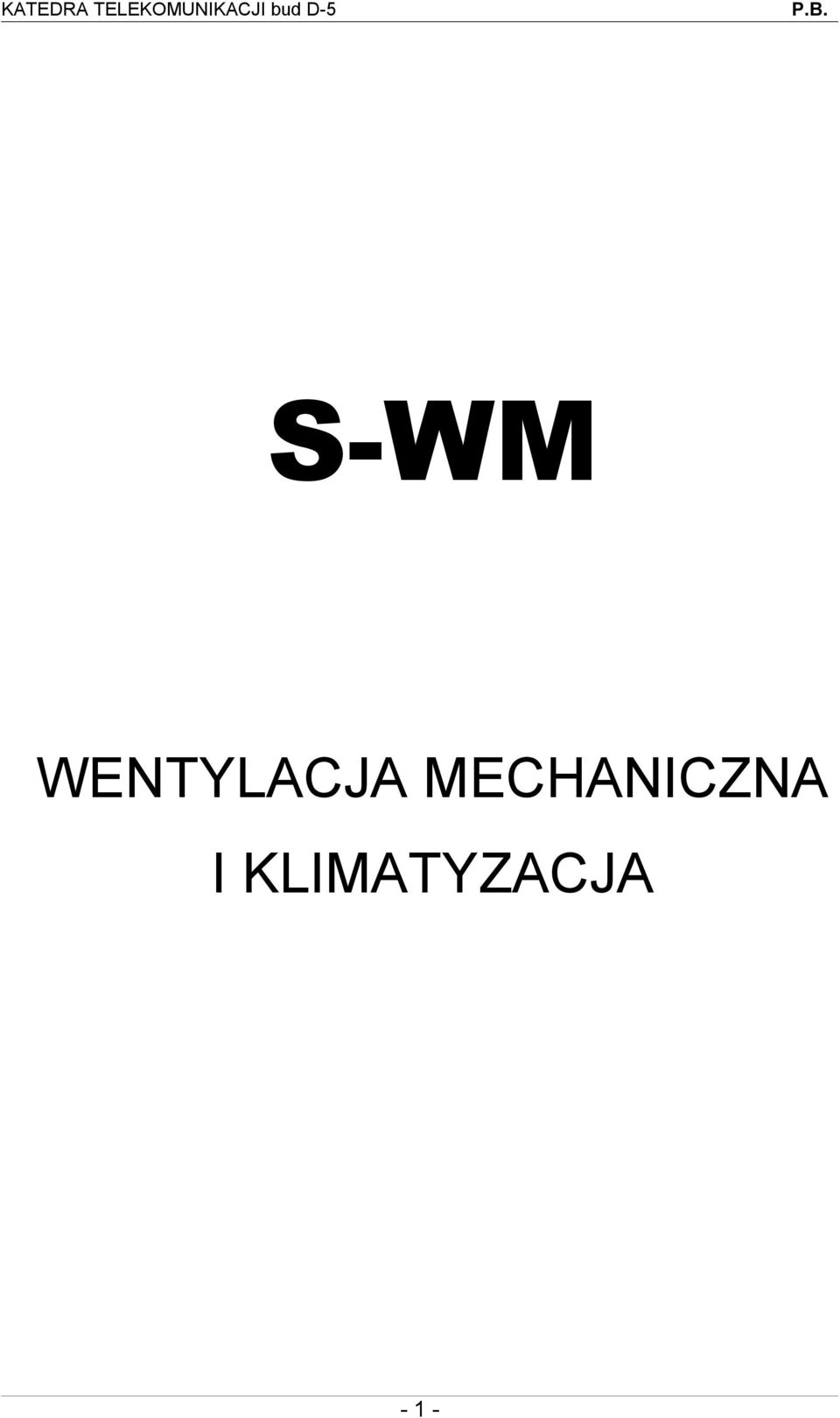

1 S-WM WENTYLACJA MECHANICZNA I KLIMATYZACJA - 1 -

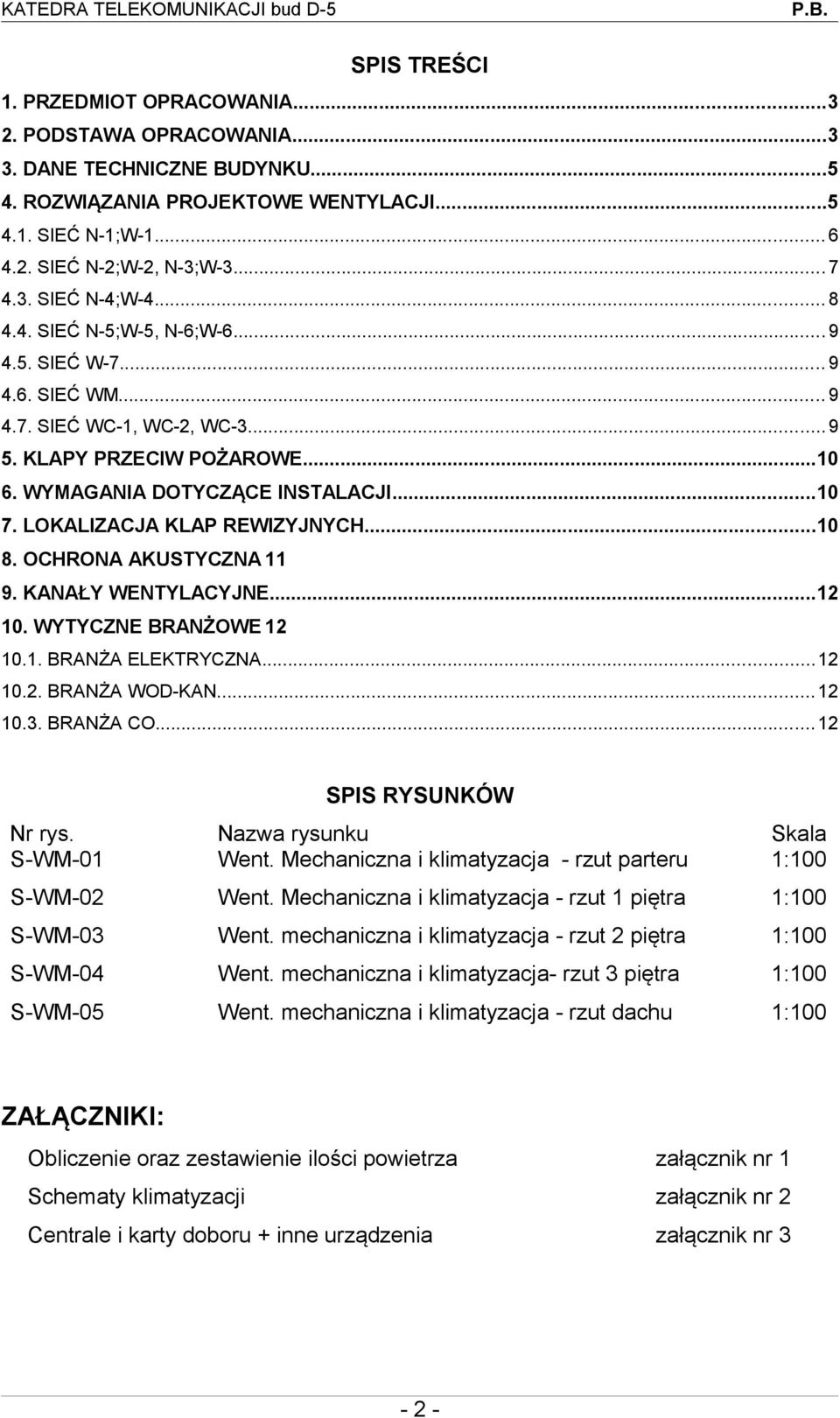

2 SPIS TREŚCI 1. PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA DANE TECHNICZNE BUDYNKU ROZWIĄZANIA PROJEKTOWE WENTYLACJI SIEĆ N-1;W SIEĆ N-2;W-2, N-3;W SIEĆ N-4;W SIEĆ N-5;W-5, N-6;W SIEĆ W SIEĆ WM SIEĆ WC-1, WC-2, WC KLAPY PRZECIW POŻAROWE WYMAGANIA DOTYCZĄCE INSTALACJI LOKALIZACJA KLAP REWIZYJNYCH OCHRONA AKUSTYCZNA KANAŁY WENTYLACYJNE WYTYCZNE BRANŻOWE BRANŻA ELEKTRYCZNA BRANŻA WOD-KAN BRANŻA CO SPIS RYSUNKÓW Nr rys. Nazwa rysunku Skala S-WM-01 S-WM-02 S-WM-03 S-WM-04 S-WM-05 Went. Mechaniczna i klimatyzacja - rzut parteru Went. Mechaniczna i klimatyzacja - rzut 1 piętra Went. mechaniczna i klimatyzacja - rzut 2 piętra Went. mechaniczna i klimatyzacja- rzut 3 piętra Went. mechaniczna i klimatyzacja - rzut dachu 1:100 1:100 1:100 1:100 1:100 ZAŁĄCZNIKI: Obliczenie oraz zestawienie ilości powietrza załącznik nr 1 Schematy klimatyzacji załącznik nr 2 Centrale i karty doboru + inne urządzenia załącznik nr 3-2 -

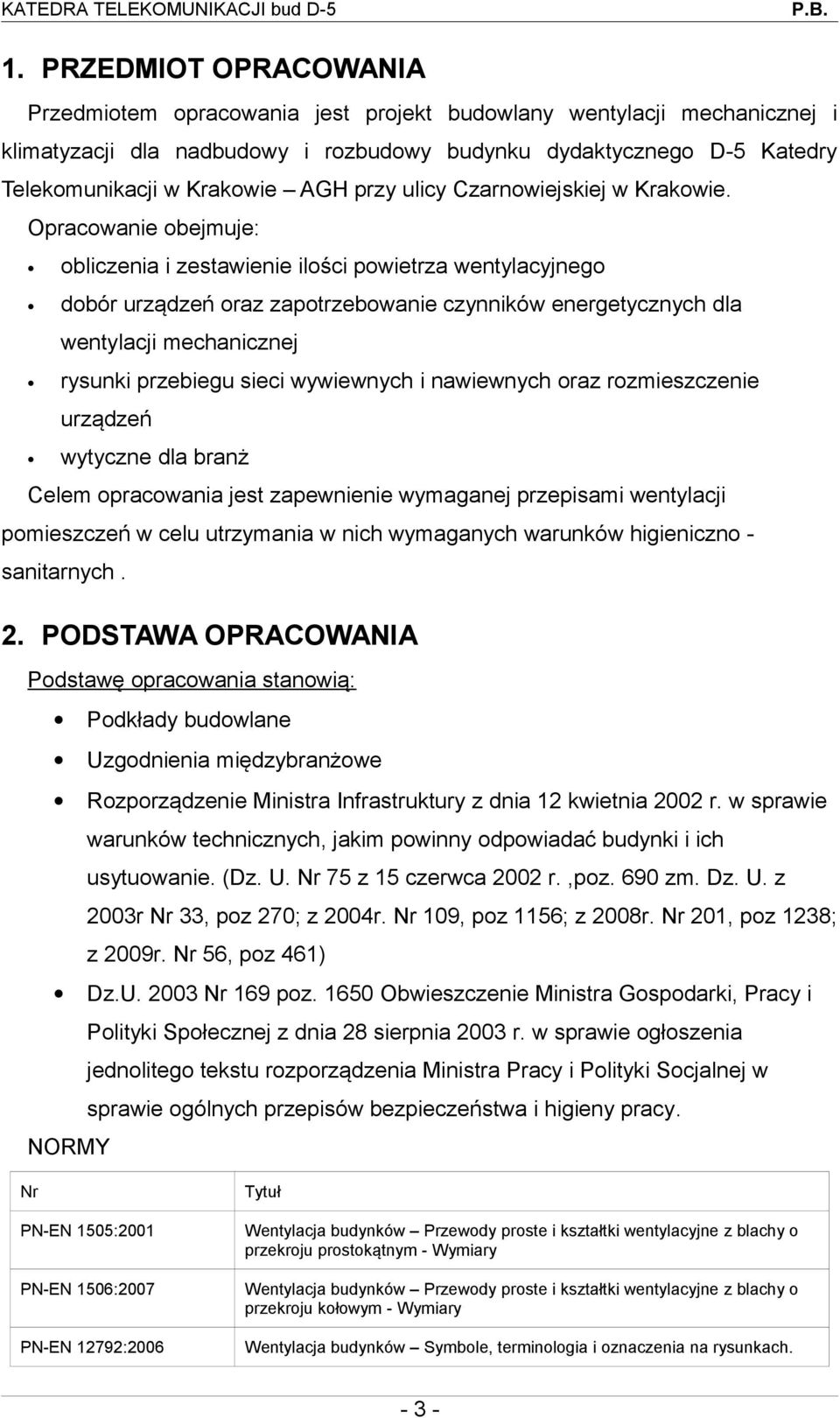

3 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany wentylacji mechanicznej i klimatyzacji dla nadbudowy i rozbudowy budynku dydaktycznego D-5 Katedry Telekomunikacji w Krakowie AGH przy ulicy Czarnowiejskiej w Krakowie. Opracowanie obejmuje: obliczenia i zestawienie ilości powietrza wentylacyjnego dobór urządzeń oraz zapotrzebowanie czynników energetycznych dla wentylacji mechanicznej rysunki przebiegu sieci wywiewnych i nawiewnych oraz rozmieszczenie urządzeń wytyczne dla branż Celem opracowania jest zapewnienie wymaganej przepisami wentylacji pomieszczeń w celu utrzymania w nich wymaganych warunków higieniczno - sanitarnych. 2. PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: Podkłady budowlane Uzgodnienia międzybranżowe Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75 z 15 czerwca 2002 r.,poz. 690 zm. Dz. U. z 2003r Nr 33, poz 270; z 2004r. Nr 109, poz 1156; z 2008r. Nr 201, poz 1238; z 2009r. Nr 56, poz 461) Dz.U Nr 169 poz Obwieszczenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 28 sierpnia 2003 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. NORMY Nr PN-EN 1505:2001 PN-EN 1506:2007 PN-EN 12792:2006 Tytuł Wentylacja budynków Przewody proste i kształtki wentylacyjne z blachy o przekroju prostokątnym - Wymiary Wentylacja budynków Przewody proste i kształtki wentylacyjne z blachy o przekroju kołowym - Wymiary Wentylacja budynków Symbole, terminologia i oznaczenia na rysunkach

4 PN-B-03434:1999 PN-EN 1507:2007 PN-B-76002:1999 PN-EN 1886:2008 PN-EN 12599:2002/AC:2004 Wentylacja Przewody wentylacyjne Podstawowe wymagania i badania Wentylacja budynków Przewody wentylacyjne z blachy o przekroju prostokątnym Wymagania dotyczące wytrzymałości i szczelności. Wentylacja Połączenia urządzeń, przewodów i kształtek wentylacyjnych blaszanych Wentylacja budynków Centrale wentylacyjne i klimatyzacyjne Właściwości mechaniczne Wentylacja budynków Procedury badań i metody pomiarowe dotyczące odbioru wykonanych instalacji wentylacji i klimatyzacji PN-EN 12236:2003 PN-83/B PN-B-03430:1983/ Az3:2000 Wentylacja budynków Podwieszenia i podpory przewodów wentylacyjnych Wymagania wytrzymałościowe. Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej Wymagania Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej Wymagania (Zmiana Az3) PN-73/B PN-EN 1751:2002 PN-EN 1886:2008 PN-EN 12220:2001 PN-EN 12236:2003 PN-EN 12238:2002 PN-EN 12239:2002 PN-EN 12589:2002 PN-EN 13030:2002 PN-EN 13180:2004 PN-EN 13182:2004 PN-B-01410:1989 PN-B-03420:1976 Wentylacja mechaniczna w budownictwie - Wymagania Wentylacja budynków Urządzenia wentylacyjne końcowe Badania aerodynamiczne przepustnic regulacyjnych i zamykających Wentylacja budynków Centrale wentylacyjne i klimatyzacyjne Właściwości mechaniczne Wentylacja budynków Sieć przewodów Wymiary kołnierzy o przekroju kołowym do wentylacji ogólnej Wentylacja w budynkach Wymagania wytrzymałościowe wieszaków przewodów Wentylacja budynków Elementy końcowe Badania aerodynamiczne i wzorcowanie w zakresie zastosowań strumieniowego przepływu powietrza Wentylacja budynków Elementy końcowe Badania aerodynamiczne i wzorcowanie w zakresie zastosowań wyporowego przepływu powietrza Wentylacja w budynkach nawiewniki i wywiewniki Badania aerodynamiczne i wzorcowanie urządzeń wentylacyjnych końcowych o stałym i zmiennym strumieniu powietrza Wentylacja w budynkach Elementy końcowe Badanie właściwości krat żaluzjowych w warunkach symulowanego deszczu Wentylacja budynków Sieć przewodów Wymiary i wymagania mechaniczne dotyczące przewodów giętkich. Wentylacja budynków Wymagania dotyczące przyrządów do pomiaru prędkości powietrza w wentylowanych pomieszczeniach Wentylacja i klimatyzacja Rysunek techniczny zasady wykonywania i oznaczenia Wentylacja i klimatyzacja Parametry obliczeniowe powietrza zewnętrznego PN-B-03421:1978 Wentylacja i klimatyzacja Parametry obliczeniowe powietrza wewnętrznego - 4 -

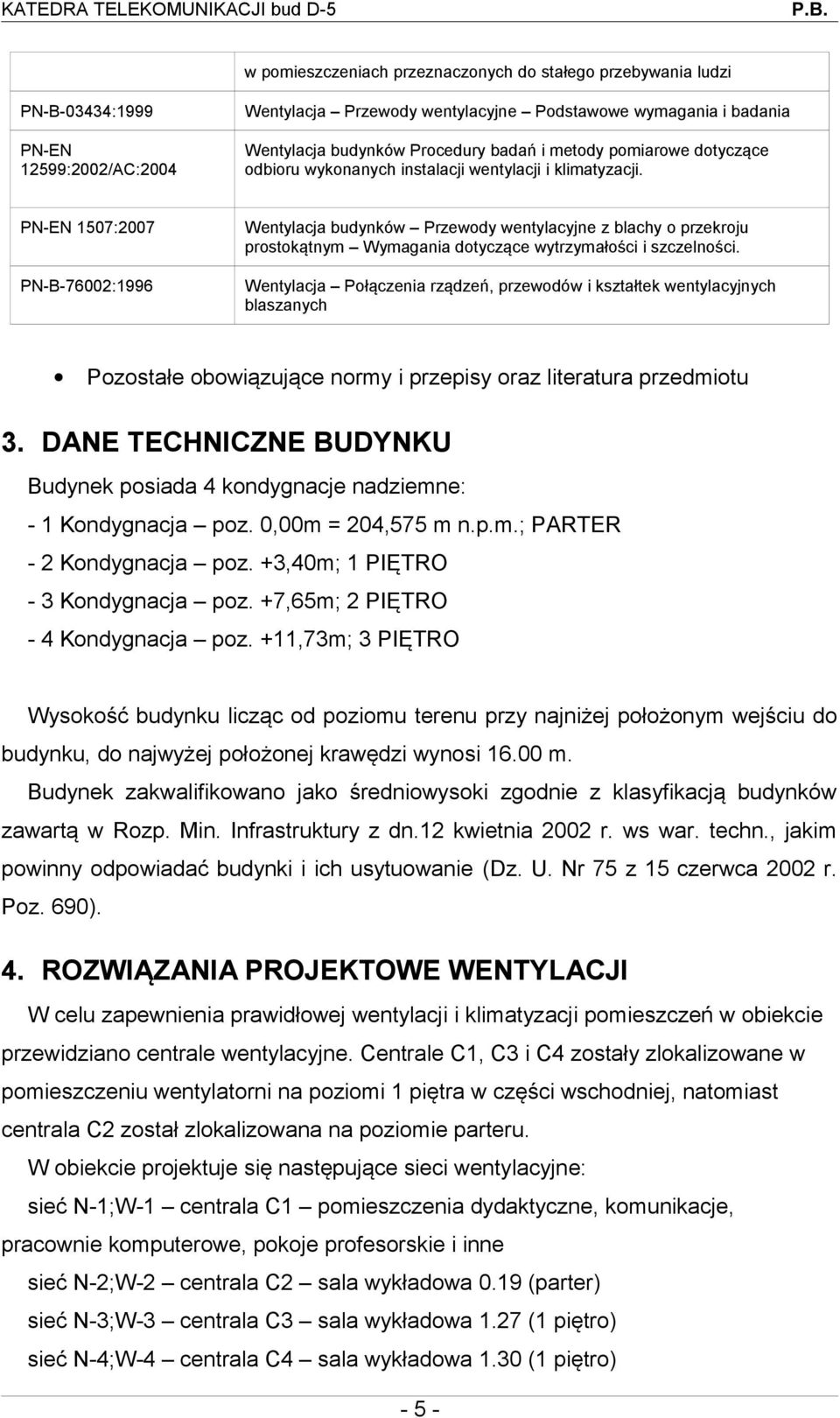

5 w pomieszczeniach przeznaczonych do stałego przebywania ludzi PN-B-03434:1999 PN-EN 12599:2002/AC:2004 Wentylacja Przewody wentylacyjne Podstawowe wymagania i badania Wentylacja budynków Procedury badań i metody pomiarowe dotyczące odbioru wykonanych instalacji wentylacji i klimatyzacji. PN-EN 1507:2007 PN-B-76002:1996 Wentylacja budynków Przewody wentylacyjne z blachy o przekroju prostokątnym Wymagania dotyczące wytrzymałości i szczelności. Wentylacja Połączenia rządzeń, przewodów i kształtek wentylacyjnych blaszanych Pozostałe obowiązujące normy i przepisy oraz literatura przedmiotu 3. DANE TECHNICZNE BUDYNKU Budynek posiada 4 kondygnacje nadziemne: - 1 Kondygnacja poz. 0,00m = 204,575 m n.p.m.; PARTER - 2 Kondygnacja poz. +3,40m; 1 PIĘTRO - 3 Kondygnacja poz. +7,65m; 2 PIĘTRO - 4 Kondygnacja poz. +11,73m; 3 PIĘTRO Wysokość budynku licząc od poziomu terenu przy najniżej położonym wejściu do budynku, do najwyżej położonej krawędzi wynosi m. Budynek zakwalifikowano jako średniowysoki zgodnie z klasyfikacją budynków zawartą w Rozp. Min. Infrastruktury z dn.12 kwietnia 2002 r. ws war. techn., jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 15 czerwca 2002 r. Poz. 690). 4. ROZWIĄZANIA PROJEKTOWE WENTYLACJI W celu zapewnienia prawidłowej wentylacji i klimatyzacji pomieszczeń w obiekcie przewidziano centrale wentylacyjne. Centrale C1, C3 i C4 zostały zlokalizowane w pomieszczeniu wentylatorni na poziomi 1 piętra w części wschodniej, natomiast centrala C2 został zlokalizowana na poziomie parteru. W obiekcie projektuje się następujące sieci wentylacyjne: sieć N-1;W-1 centrala C1 pomieszczenia dydaktyczne, komunikacje, pracownie komputerowe, pokoje profesorskie i inne sieć N-2;W-2 centrala C2 sala wykładowa 0.19 (parter) sieć N-3;W-3 centrala C3 sala wykładowa 1.27 (1 piętro) sieć N-4;W-4 centrala C4 sala wykładowa 1.30 (1 piętro) - 5 -

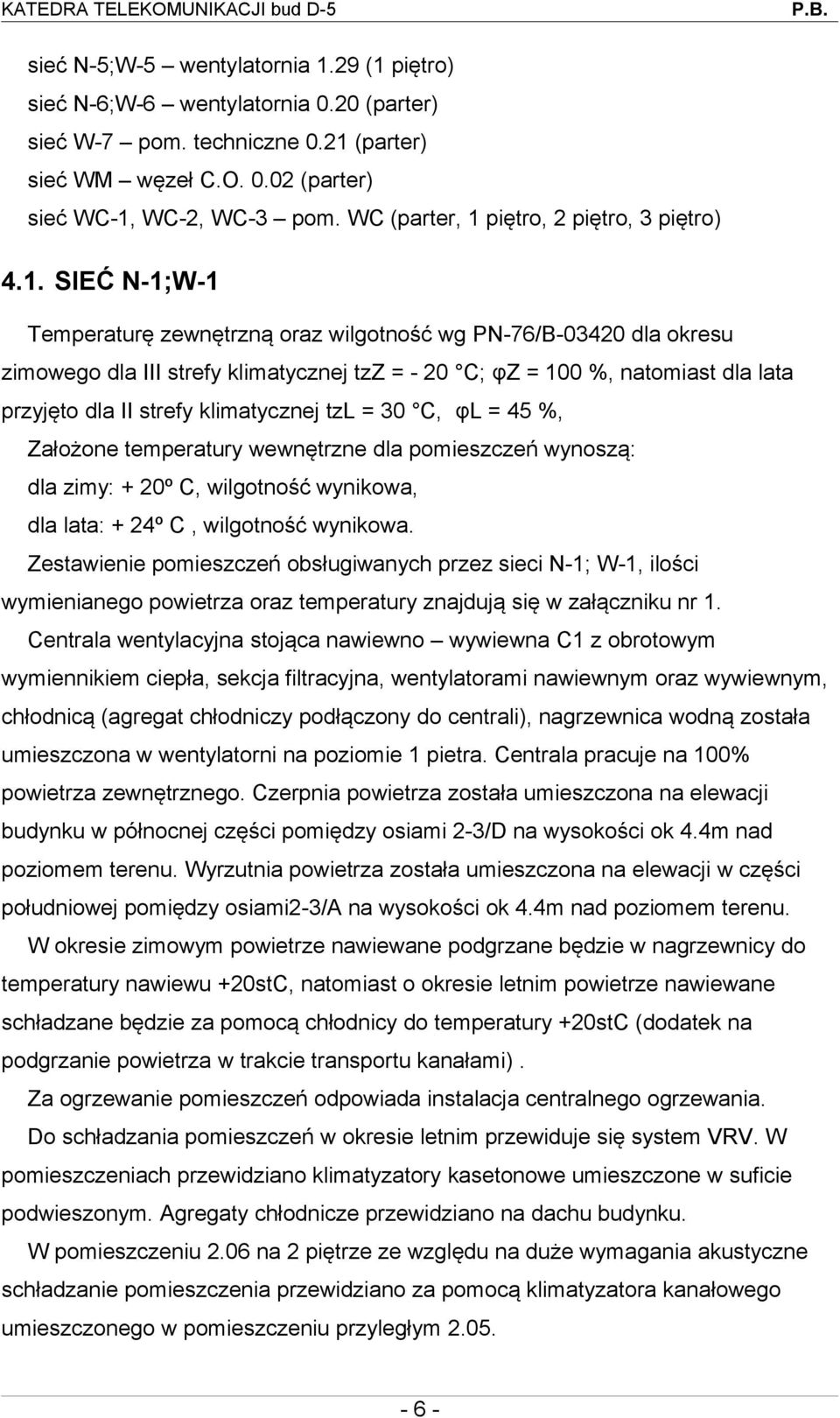

6 sieć N-5;W-5 wentylatornia 1.29 (1 piętro) sieć N-6;W-6 wentylatornia 0.20 (parter) sieć W-7 pom. techniczne 0.21 (parter) sieć WM węzeł C.O (parter) sieć WC-1, WC-2, WC-3 pom. WC (parter, 1 piętro, 2 piętro, 3 piętro) 4.1. SIEĆ N-1;W-1 Temperaturę zewnętrzną oraz wilgotność wg PN-76/B dla okresu zimowego dla III strefy klimatycznej tzz = - 20 C; φz = 100 %, natomiast dla lata przyjęto dla II strefy klimatycznej tzl = 30 C, φl = 45 %, Założone temperatury wewnętrzne dla pomieszczeń wynoszą: dla zimy: + 20º C, wilgotność wynikowa, dla lata: + 24º C, wilgotność wynikowa. Zestawienie pomieszczeń obsługiwanych przez sieci N-1; W-1, ilości wymienianego powietrza oraz temperatury znajdują się w załączniku nr 1. Centrala wentylacyjna stojąca nawiewno wywiewna C1 z obrotowym wymiennikiem ciepła, sekcja filtracyjna, wentylatorami nawiewnym oraz wywiewnym, chłodnicą (agregat chłodniczy podłączony do centrali), nagrzewnica wodną została umieszczona w wentylatorni na poziomie 1 pietra. Centrala pracuje na 100% powietrza zewnętrznego. Czerpnia powietrza została umieszczona na elewacji budynku w północnej części pomiędzy osiami 2-3/D na wysokości ok 4.4m nad poziomem terenu. Wyrzutnia powietrza została umieszczona na elewacji w części południowej pomiędzy osiami2-3/a na wysokości ok 4.4m nad poziomem terenu. W okresie zimowym powietrze nawiewane podgrzane będzie w nagrzewnicy do temperatury nawiewu +20stC, natomiast o okresie letnim powietrze nawiewane schładzane będzie za pomocą chłodnicy do temperatury +20stC (dodatek na podgrzanie powietrza w trakcie transportu kanałami). Za ogrzewanie pomieszczeń odpowiada instalacja centralnego ogrzewania. Do schładzania pomieszczeń w okresie letnim przewiduje się system VRV. W pomieszczeniach przewidziano klimatyzatory kasetonowe umieszczone w suficie podwieszonym. Agregaty chłodnicze przewidziano na dachu budynku. W pomieszczeniu 2.06 na 2 piętrze ze względu na duże wymagania akustyczne schładzanie pomieszczenia przewidziano za pomocą klimatyzatora kanałowego umieszczonego w pomieszczeniu przyległym

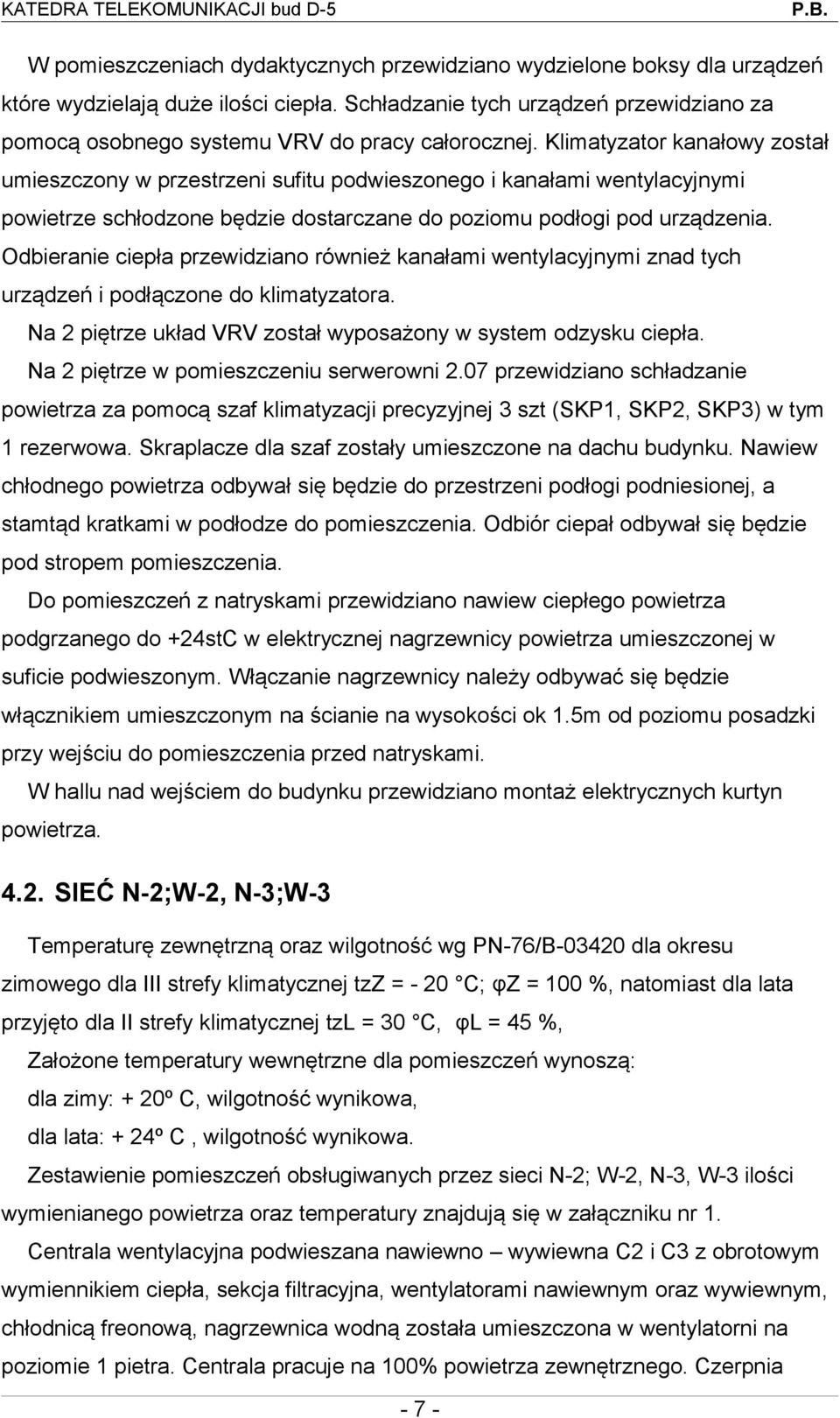

7 W pomieszczeniach dydaktycznych przewidziano wydzielone boksy dla urządzeń które wydzielają duże ilości ciepła. Schładzanie tych urządzeń przewidziano za pomocą osobnego systemu VRV do pracy całorocznej. Klimatyzator kanałowy został umieszczony w przestrzeni sufitu podwieszonego i kanałami wentylacyjnymi powietrze schłodzone będzie dostarczane do poziomu podłogi pod urządzenia. Odbieranie ciepła przewidziano również kanałami wentylacyjnymi znad tych urządzeń i podłączone do klimatyzatora. Na 2 piętrze układ VRV został wyposażony w system odzysku ciepła. Na 2 piętrze w pomieszczeniu serwerowni 2.07 przewidziano schładzanie powietrza za pomocą szaf klimatyzacji precyzyjnej 3 szt (SKP1, SKP2, SKP3) w tym 1 rezerwowa. Skraplacze dla szaf zostały umieszczone na dachu budynku. Nawiew chłodnego powietrza odbywał się będzie do przestrzeni podłogi podniesionej, a stamtąd kratkami w podłodze do pomieszczenia. Odbiór ciepał odbywał się będzie pod stropem pomieszczenia. Do pomieszczeń z natryskami przewidziano nawiew ciepłego powietrza podgrzanego do +24stC w elektrycznej nagrzewnicy powietrza umieszczonej w suficie podwieszonym. Włączanie nagrzewnicy należy odbywać się będzie włącznikiem umieszczonym na ścianie na wysokości ok 1.5m od poziomu posadzki przy wejściu do pomieszczenia przed natryskami. W hallu nad wejściem do budynku przewidziano montaż elektrycznych kurtyn powietrza SIEĆ N-2;W-2, N-3;W-3 Temperaturę zewnętrzną oraz wilgotność wg PN-76/B dla okresu zimowego dla III strefy klimatycznej tzz = - 20 C; φz = 100 %, natomiast dla lata przyjęto dla II strefy klimatycznej tzl = 30 C, φl = 45 %, Założone temperatury wewnętrzne dla pomieszczeń wynoszą: dla zimy: + 20º C, wilgotność wynikowa, dla lata: + 24º C, wilgotność wynikowa. Zestawienie pomieszczeń obsługiwanych przez sieci N-2; W-2, N-3, W-3 ilości wymienianego powietrza oraz temperatury znajdują się w załączniku nr 1. Centrala wentylacyjna podwieszana nawiewno wywiewna C2 i C3 z obrotowym wymiennikiem ciepła, sekcja filtracyjna, wentylatorami nawiewnym oraz wywiewnym, chłodnicą freonową, nagrzewnica wodną została umieszczona w wentylatorni na poziomie 1 pietra. Centrala pracuje na 100% powietrza zewnętrznego. Czerpnia - 7 -

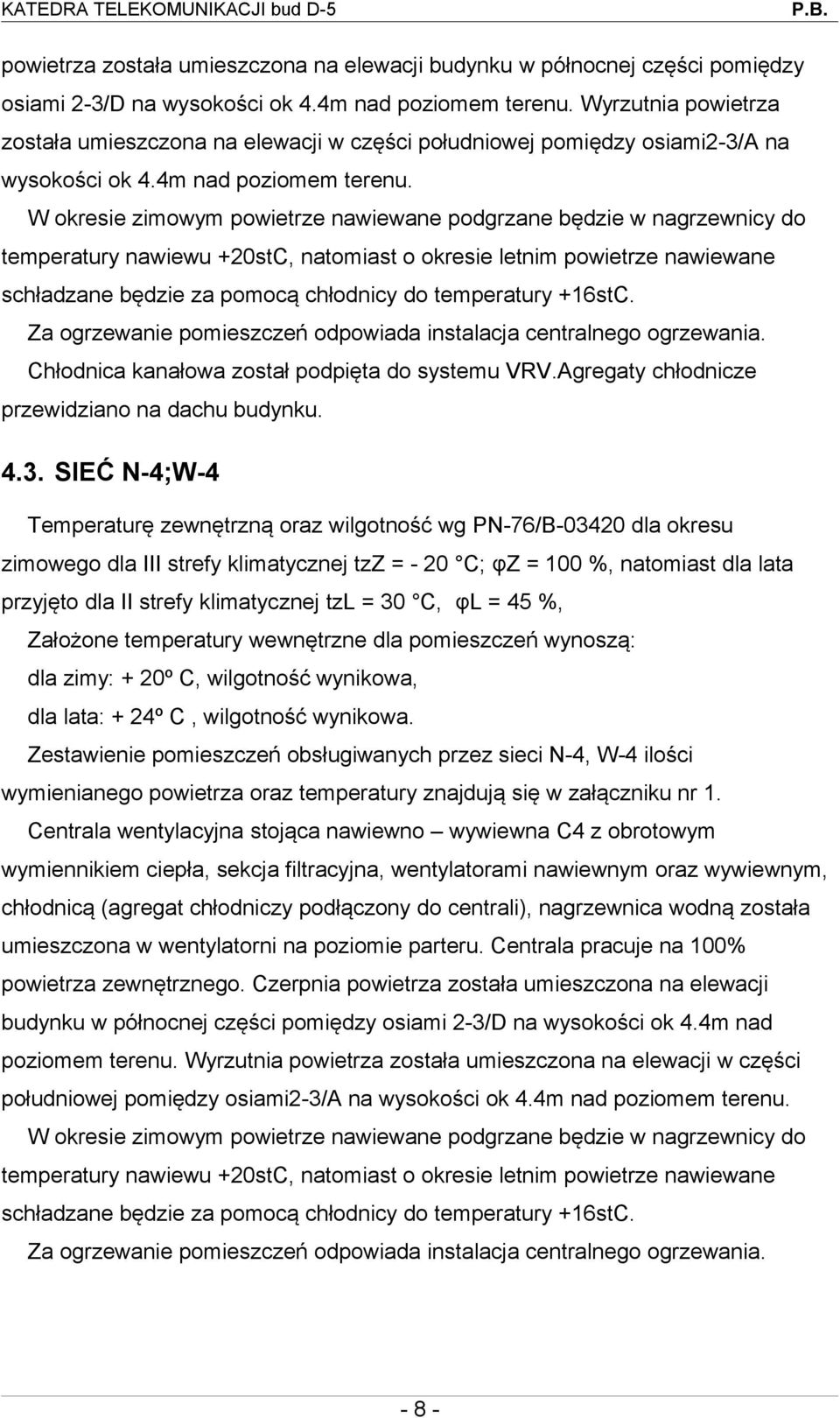

8 powietrza została umieszczona na elewacji budynku w północnej części pomiędzy osiami 2-3/D na wysokości ok 4.4m nad poziomem terenu. Wyrzutnia powietrza została umieszczona na elewacji w części południowej pomiędzy osiami2-3/a na wysokości ok 4.4m nad poziomem terenu. W okresie zimowym powietrze nawiewane podgrzane będzie w nagrzewnicy do temperatury nawiewu +20stC, natomiast o okresie letnim powietrze nawiewane schładzane będzie za pomocą chłodnicy do temperatury +16stC. Za ogrzewanie pomieszczeń odpowiada instalacja centralnego ogrzewania. Chłodnica kanałowa został podpięta do systemu VRV.Agregaty chłodnicze przewidziano na dachu budynku SIEĆ N-4;W-4 Temperaturę zewnętrzną oraz wilgotność wg PN-76/B dla okresu zimowego dla III strefy klimatycznej tzz = - 20 C; φz = 100 %, natomiast dla lata przyjęto dla II strefy klimatycznej tzl = 30 C, φl = 45 %, Założone temperatury wewnętrzne dla pomieszczeń wynoszą: dla zimy: + 20º C, wilgotność wynikowa, dla lata: + 24º C, wilgotność wynikowa. Zestawienie pomieszczeń obsługiwanych przez sieci N-4, W-4 ilości wymienianego powietrza oraz temperatury znajdują się w załączniku nr 1. Centrala wentylacyjna stojąca nawiewno wywiewna C4 z obrotowym wymiennikiem ciepła, sekcja filtracyjna, wentylatorami nawiewnym oraz wywiewnym, chłodnicą (agregat chłodniczy podłączony do centrali), nagrzewnica wodną została umieszczona w wentylatorni na poziomie parteru. Centrala pracuje na 100% powietrza zewnętrznego. Czerpnia powietrza została umieszczona na elewacji budynku w północnej części pomiędzy osiami 2-3/D na wysokości ok 4.4m nad poziomem terenu. Wyrzutnia powietrza została umieszczona na elewacji w części południowej pomiędzy osiami2-3/a na wysokości ok 4.4m nad poziomem terenu. W okresie zimowym powietrze nawiewane podgrzane będzie w nagrzewnicy do temperatury nawiewu +20stC, natomiast o okresie letnim powietrze nawiewane schładzane będzie za pomocą chłodnicy do temperatury +16stC. Za ogrzewanie pomieszczeń odpowiada instalacja centralnego ogrzewania

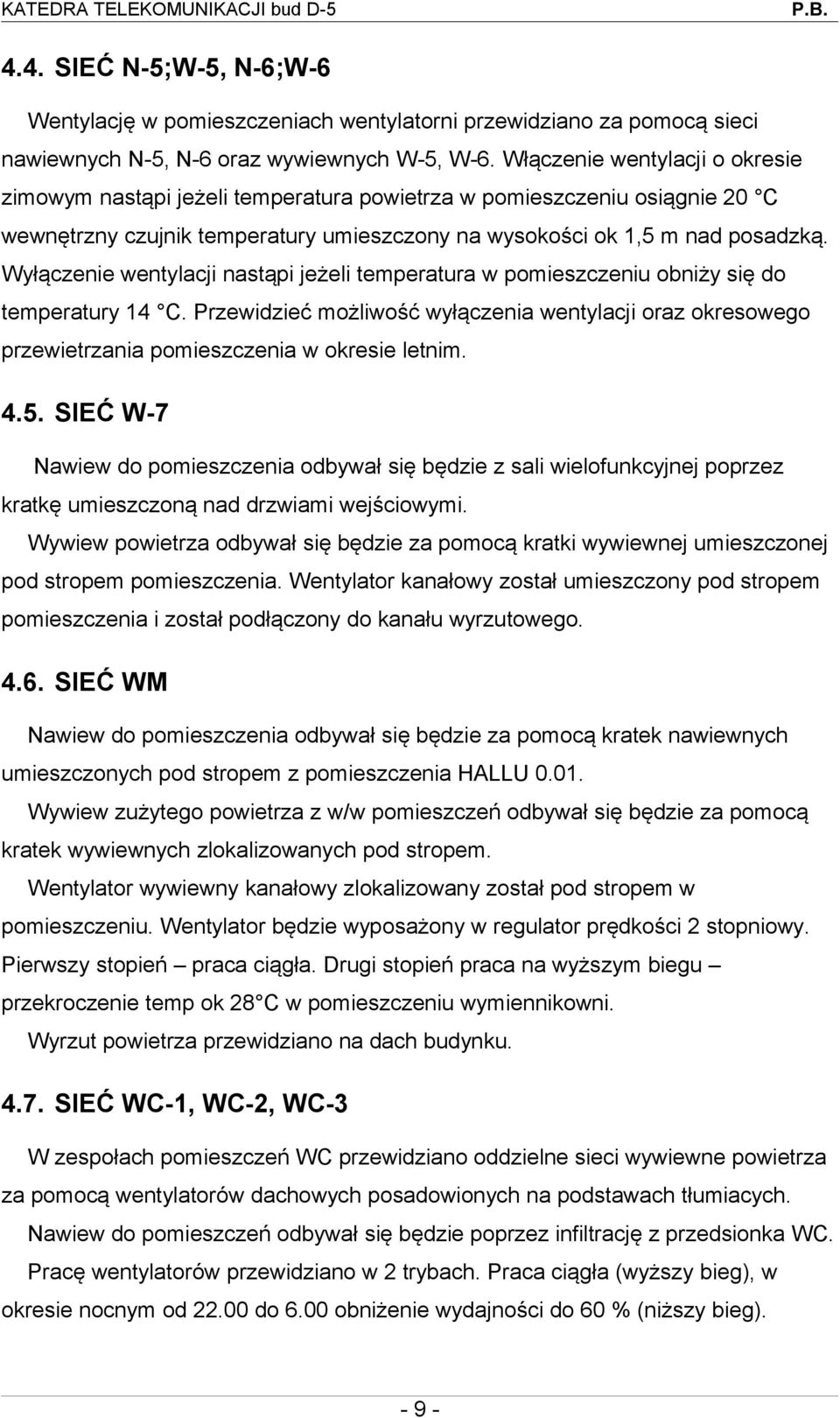

9 4.4. SIEĆ N-5;W-5, N-6;W-6 Wentylację w pomieszczeniach wentylatorni przewidziano za pomocą sieci nawiewnych N-5, N-6 oraz wywiewnych W-5, W-6. Włączenie wentylacji o okresie zimowym nastąpi jeżeli temperatura powietrza w pomieszczeniu osiągnie 20 C wewnętrzny czujnik temperatury umieszczony na wysokości ok 1,5 m nad posadzką. Wyłączenie wentylacji nastąpi jeżeli temperatura w pomieszczeniu obniży się do temperatury 14 C. Przewidzieć możliwość wyłączenia wentylacji oraz okresowego przewietrzania pomieszczenia w okresie letnim SIEĆ W-7 Nawiew do pomieszczenia odbywał się będzie z sali wielofunkcyjnej poprzez kratkę umieszczoną nad drzwiami wejściowymi. Wywiew powietrza odbywał się będzie za pomocą kratki wywiewnej umieszczonej pod stropem pomieszczenia. Wentylator kanałowy został umieszczony pod stropem pomieszczenia i został podłączony do kanału wyrzutowego SIEĆ WM Nawiew do pomieszczenia odbywał się będzie za pomocą kratek nawiewnych umieszczonych pod stropem z pomieszczenia HALLU Wywiew zużytego powietrza z w/w pomieszczeń odbywał się będzie za pomocą kratek wywiewnych zlokalizowanych pod stropem. Wentylator wywiewny kanałowy zlokalizowany został pod stropem w pomieszczeniu. Wentylator będzie wyposażony w regulator prędkości 2 stopniowy. Pierwszy stopień praca ciągła. Drugi stopień praca na wyższym biegu przekroczenie temp ok 28 C w pomieszczeniu wymiennikowni. Wyrzut powietrza przewidziano na dach budynku SIEĆ WC-1, WC-2, WC-3 W zespołach pomieszczeń WC przewidziano oddzielne sieci wywiewne powietrza za pomocą wentylatorów dachowych posadowionych na podstawach tłumiacych. Nawiew do pomieszczeń odbywał się będzie poprzez infiltrację z przedsionka WC. Pracę wentylatorów przewidziano w 2 trybach. Praca ciągła (wyższy bieg), w okresie nocnym od do 6.00 obniżenie wydajności do 60 % (niższy bieg)

10 5. KLAPY PRZECIW POŻAROWE W miejscu przekraczania kanałów wentylacyjnych przez oddzielenia pożarowe zastosowano klapy przeciw pożarowe. Odporność ogniowa tych klap wynosi EIS 120 Klapy p.poż. zostały wyposażone w elektromagnes (24V) + siłownik (24V). Klapy będą uruchamiane poprzez system sygnalizacji pożaru. 6. WYMAGANIA DOTYCZĄCE INSTALACJI Kanały wentylacyjne maja być wykonane wyłącznie z materiałów niepalnych. Izolacja kanałów wentylacyjnych powinna być wykonana z materiałów niepalnych. Przewody wentylacyjne w miejscu przejścia przez elementy oddzieleń przeciwpożarowych powinny być wyposażone w przeciwpożarowe klapy odcinające o klasie odporności ogniowej (EIS) równej klasie odporności ogniowej elementu oddzielenia przeciwpożarowego. W miejscach przejść kanałów wentylacyjnych przez elementy oddzieleń przeciwpożarowych zastosowano klapy odcinające o odporności ogniowej równej odporności elementu oddzielenia, wyposażone w termoelementy powodujące ich zamkniecie na skutek wysokiej temperatury. W przypadku wystąpienia pożaru wszystkie instalacje wentylacji bytowej należy wyłączyć. Po ustąpieniu pożaru można instalacje ponownie włączyć. 7. LOKALIZACJA KLAP REWIZYJNYCH Kanały mają być wyposażone w klapy rewizyjne umożliwiające ich okresowe czyszczenie. Przewody należy wyposażyć w otwory rewizyjne umożliwiające oczyszczenie wnętrza tych przewodów, a także innych urządzeń i elementów instalacji o ile ich konstrukcja nie pozwala na czyszczenie w inny sposób niż przez te otwory. Czyszczenie instalacji będzie zapewnione przez zastosowanie otworów rewizyjnych w przewodach lub demontaż elementu składowego instalacji. Otwory rewizyjne powinny umożliwiać oczyszczenie wewnętrznych powierzchni przewodów, a także urządzeń i elementów instalacji, jeżeli konstrukcja tych urządzeń i elementów nie umożliwia ich oczyszczenia w inny sposób. Wykonanie otworów rewizyjnych nie powinno obniżać wytrzymałości i szczelności przewodów jak również, cieplnych, akustycznych i przeciwpożarowych. Nie dopuszcza się ostrych krawędzi w otworach rewizyjnych, pokrywach otworów i drzwi rewizyjnych

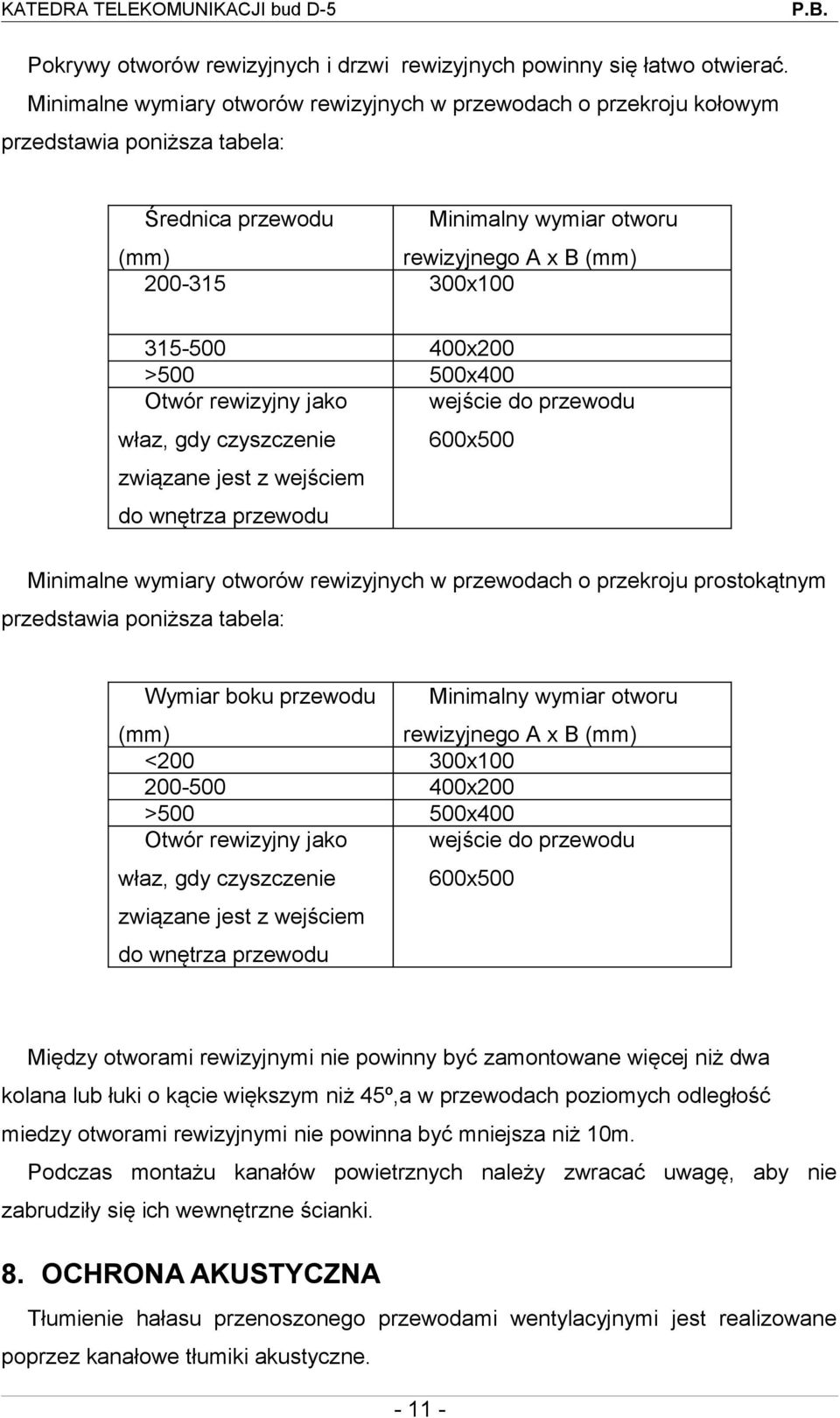

11 Pokrywy otworów rewizyjnych i drzwi rewizyjnych powinny się łatwo otwierać. Minimalne wymiary otworów rewizyjnych w przewodach o przekroju kołowym przedstawia poniższa tabela: Średnica przewodu Minimalny wymiar otworu (mm) rewizyjnego A x B (mm) x x200 > x400 Otwór rewizyjny jako wejście do przewodu właz, gdy czyszczenie 600x500 związane jest z wejściem do wnętrza przewodu Minimalne wymiary otworów rewizyjnych w przewodach o przekroju prostokątnym przedstawia poniższa tabela: Wymiar boku przewodu Minimalny wymiar otworu (mm) rewizyjnego A x B (mm) < x x200 > x400 Otwór rewizyjny jako wejście do przewodu właz, gdy czyszczenie związane jest z wejściem do wnętrza przewodu 600x500 Między otworami rewizyjnymi nie powinny być zamontowane więcej niż dwa kolana lub łuki o kącie większym niż 45º,a w przewodach poziomych odległość miedzy otworami rewizyjnymi nie powinna być mniejsza niż 10m. Podczas montażu kanałów powietrznych należy zwracać uwagę, aby nie zabrudziły się ich wewnętrzne ścianki. 8. OCHRONA AKUSTYCZNA Tłumienie hałasu przenoszonego przewodami wentylacyjnymi jest realizowane poprzez kanałowe tłumiki akustyczne

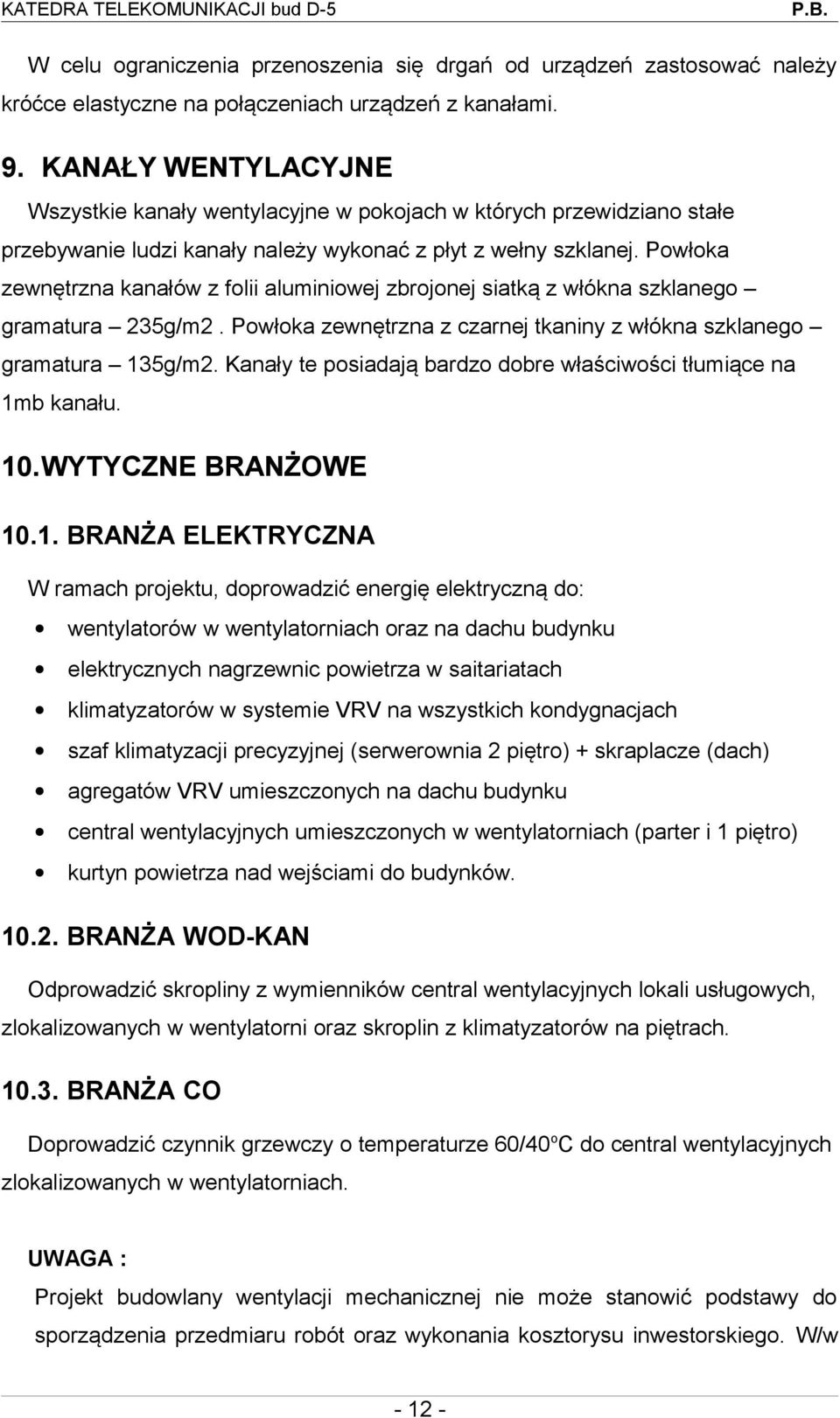

12 W celu ograniczenia przenoszenia się drgań od urządzeń zastosować należy króćce elastyczne na połączeniach urządzeń z kanałami. 9. KANAŁY WENTYLACYJNE Wszystkie kanały wentylacyjne w pokojach w których przewidziano stałe przebywanie ludzi kanały należy wykonać z płyt z wełny szklanej. Powłoka zewnętrzna kanałów z folii aluminiowej zbrojonej siatką z włókna szklanego gramatura 235g/m2. Powłoka zewnętrzna z czarnej tkaniny z włókna szklanego gramatura 135g/m2. Kanały te posiadają bardzo dobre właściwości tłumiące na 1mb kanału. 10.WYTYCZNE BRANŻOWE BRANŻA ELEKTRYCZNA W ramach projektu, doprowadzić energię elektryczną do: wentylatorów w wentylatorniach oraz na dachu budynku elektrycznych nagrzewnic powietrza w saitariatach klimatyzatorów w systemie VRV na wszystkich kondygnacjach szaf klimatyzacji precyzyjnej (serwerownia 2 piętro) + skraplacze (dach) agregatów VRV umieszczonych na dachu budynku central wentylacyjnych umieszczonych w wentylatorniach (parter i 1 piętro) kurtyn powietrza nad wejściami do budynków BRANŻA WOD-KAN Odprowadzić skropliny z wymienników central wentylacyjnych lokali usługowych, zlokalizowanych w wentylatorni oraz skroplin z klimatyzatorów na piętrach BRANŻA CO Doprowadzić czynnik grzewczy o temperaturze 60/40 o C do central wentylacyjnych zlokalizowanych w wentylatorniach. UWAGA : Projekt budowlany wentylacji mechanicznej nie może stanowić podstawy do sporządzenia przedmiaru robót oraz wykonania kosztorysu inwestorskiego. W/w

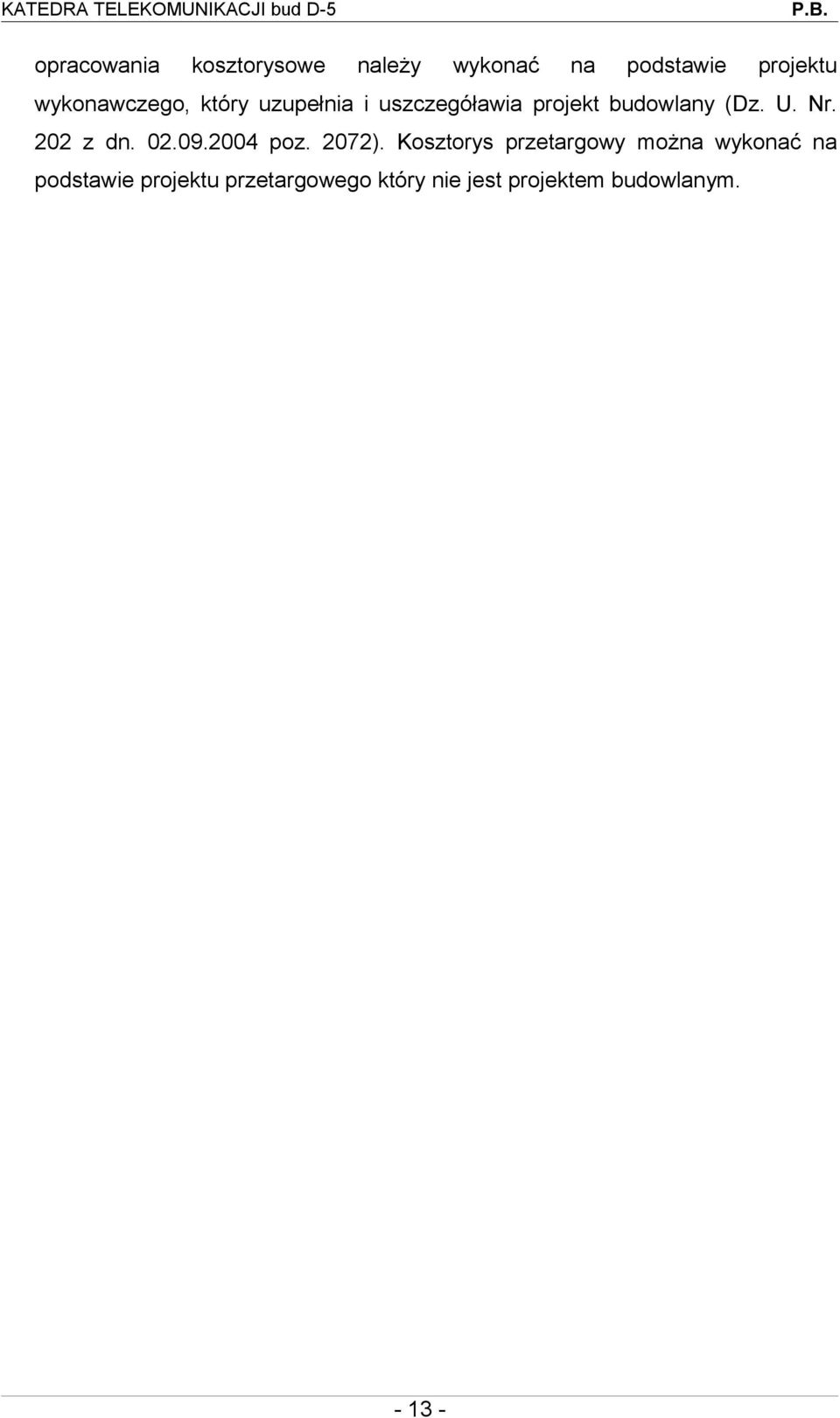

13 opracowania kosztorysowe należy wykonać na podstawie projektu wykonawczego, który uzupełnia i uszczegóławia projekt budowlany (Dz. U. Nr. 202 z dn poz. 2072). Kosztorys przetargowy można wykonać na podstawie projektu przetargowego który nie jest projektem budowlanym
