ZAWARTO OPRACOWANIA: OPIS TECHNICZNY INSTALACJE ELKTYRCZNE III CZ RYSUNKOWA INSTALACJE ELEKTYCZNE:

Transkrypt

1

2 ZAWARTO OPRACOWANIA: I II OPIS TECHNICZNY INSTALACJE ELKTYRCZNE ZAŁCZNIKI: a. kserokopia uprawnie projektanta, b. zawiadczenie o wpisie na list członków samorzdu zawodowego, c. owiadczenie projektanta/sprawdzajcego o zgodnoci wyk. proj. z przepisami budowlanymi. III CZ RYSUNKOWA INSTALACJE ELEKTYCZNE: E-01 PLANINSTALACJIELEKTRYCZNYCH PRZEJAZD NR 1 E-02 PLANINSTALACJIELEKTRYCZNYCH PRZEJAZD NR 2 E-03 PLANINSTALACJIELEKTRYCZNYCH PRZEJAZD NR 3 E-04 PLANINSTALACJIELEKTRYCZNYCH PRZEJAZD NR 4 E-05 SCHEMAT ZASILANIA PRZEJAZD NR 1 (ROZBUDOWA TABLICY TJS) E-06 SCHEMAT ZASILANIA PRZEJAZD NR 2 (PRZEBUDOWA TABLICY T.ARCH.1) E-07 SCHEMAT ZASILANIA PRZEJAZD NR 3 (ROZBUDOWA TABLICY TG2)

3 OPIS DO PROJEKTU BUDOWLANO WYKONAWCZEGO INSTALACJI ELEKTRYCZNYCH REMONTU 4 PRZEJAZDÓW BRAMNYCH NA TERENIE MINISTERSTWA EDUKACJI NARODOWEJ PRZY AL. J. CH. SZUCHA W WARSZAWIE 1. PODSTAWA OPRACOWANIA zlecenie inwestora wytyczne branowe obowizujce w zakresie projektowania normy i przepisy 2. ZAKRES OPRACOWANIA Opracowanie obejmuje projekt budowlano - wykonawczy remontu 4 przejazdów bramnych w gmachu Ministerstwa Edukacji Narodowej przy Al. J. Ch. Szucha 25 w Warszawie. Zakres brany elektrycznej obejmuje uporzdkowanie elementów instalacji (ukrycie przewodów instalacyjnych w zatynkowanych bruzdach lub ich obudowa), wymian kabli zasilajcych owietlenie przejazdów oraz zasilajcych przewidywane centrale sterujce siłownikami otwierajcymi wrota drewniane zewntrzne w przejazdach, dobór i monta owietlenia. 3. BILANS ENERGETYCZNY : BRAMA NR 1: Moc Pi=Ps= 1,1kW BRAMA NR 2: Moc Pi=Ps= 0,1kW BRAMA NR 3: Moc Pi=Ps= 1,1kW BRAMA NR 4: Moc Pi=Ps= 0,1kW Strona 2

4 Łcznie: Moc zainstalowana 2,4kW Moc szczytowa 2,4kW 4.OPIS STANU ISTNIEJCEGO Budynek posiada 4 kondygnacje nadziemne i 1 podziemn, sze dziedziców wewntrznych rozmieszczono po dwa na osiach prostopadłych do Al. Szucha. Przejazdy bramowe wchodzce w zakres opracowania łcz dziedzice na skrajnych osiach ze sob (przejazdy 2 i 4 oraz dziedzice z ulic (przejazdy 1 i 3). Przejazdy bramne 1 i 3 maj wymiary (dł.x sz.x wys.) 14,0m x 2,85m x 4,90m. Posiadaj kieszenie boczne o wymiarach rzutu (dł. x sz.) 2,85-3,3m x 1,95m bdce wejciami do pomieszcze parteru znajdujcych si w skrzydłach bocznych oraz dodatkowymi wejciami do pomieszcze biurowych w rodkowej czci budynku. Przejazdy bramne 2 i 4 maj wymiary (dł.x sz.x wys.) 14,0m x 2,85m x 4,90m. Jedna ze cian bocznych kadego przejazdu przylega bezporednio do granicy działki. W cianie wewntrznej przejazdu 4 wtórnie wybite drzwi do zaplecza gastronomicznego Owietlenie Na cianach przejazdów oprawy nacienne typowe, w kieszeniach bocznych przejazdów 1 i 3 oprawy nastrojowe typowe. Na cianie wewntrznej przejazdu 4 nad drzwiami oprawa wietlówkowa w obudowie o kształcie wydłuonego prostokta. Oprawy główne nacienne s podłczone do czujek zmierzchowych Instalacje elektryczne Na cianach i stropach przejazdów zamontowano natynkowo przewody zasilajce owietlenie, przewody sterujce napdem bram, ponadto przewody wchodzce w skład innych instalacji (głównie niskoprdowych oraz sieci telefonicznych i logicznych), cz z nich przebiega tranzytowo w poprzek przejazdów. Czciowo przewody ukryte w korytkach i peszlach. Szczególnie w przejazdach 1 i 3 wystpuje due nagromadzenie tras instalacyjnych prowadzonych miejscami do chaotycznie, fragmenty mocowane prowizorycznie. Szczegóły przebiegu przewodów i ich opis wg rysunków inwentaryzacyjnych Strona 3

5 5. ZAKRES PRAC INSTALACJI ELEKTRYCZNYCH 5.1 Przejazd 1 - wkucie istniejcych instalacji nie przewidzianych do demontau - demonta opraw owietleniowych łcznie z przewodami zasilajcymi - wykonanie przebi i bruzd pod nowe przewody - monta nowych puszek p/t i przewodów instalacyjnych - monta opraw owietleniowych czujek ruchu i przekaników zmierzchowych oraz wyłczników. 5.2 Przejazd 2 - wkucie istniejcych instalacji nie przewidzianych do demontau - demonta opraw owietleniowych łcznie z przewodami zasilajcymi - wykonanie przebi i bruzd pod nowe przewody - monta nowych puszek p/t i przewodów instalacyjnych - monta opraw owietleniowych i przekaników zmierzchowych oraz wyłczników. 5.3 Przejazd 3 - wkucie istniejcych instalacji nie przewidzianych do demontau - demonta opraw owietleniowych łcznie z przewodami zasilajcymi - wykonanie przebi i bruzd pod nowe przewody - monta nowych puszek p/t i przewodów instalacyjnych - monta opraw owietleniowych czujek ruchu i przekaników zmierzchowych oraz wyłczników. 5.4 Przejazd 4 - wkucie istniejcych instalacji nie przewidzianych do demontau - demonta opraw owietleniowych łcznie z przewodami zasilajcymi - wykonanie przebi i bruzd pod nowe przewody - monta nowych puszek p/t i przewodów instalacyjnych - monta opraw owietleniowych i przekaników zmierzchowych oraz wyłczników Strona 4

6 6. OPIS ROZWIZANIA PROJEKTOWEGO 6.1 Przejcia przez strefy poarowe Wszystkie przejcia instalacji elektrycznych przez granice stref poarowych naley uszczelni atestowanymi materiałami ogniotrwałymi, tak by uzyska odporno ogniow analogiczn do tej, jak posiada dana przegroda. Instalacji elektrycznych naley przy przejciu przez kad kondygnacj uszczelni mas ogniotrwał j.w. do uzyskania odpornoci ogniowej jak posiada strop. 6.2 Instalacje owietleniowe w przejazdach Instalacj owietleniow w przejazdach wykona jako wtynkow przewodami kabelkowymi YDYpo. 3x2,5mm2 W instalacji projektowanej minimalna iloył wynosi trzy (nie dotyczy łczników). Stosowa przewody o izolacji 750V z wydzielonymi przewodami N i PE w kolorze izolacji zgodnej z PN. Osprzt instalacyjny typu SZCZECINEK FORUM lub podobny Owietlenie ewakuacyjne w przejazdach We wskazanych miejscach zastosowano w oprawy owietlenia ewakuacyjnego (oprawy ewakuacyjne z inwerterami owietlenia awaryjnego działajce minimum 2 godziny od zaniku napicia zasilajcego, kierunkowe 2 godziny),wg normy PN-EN 1838, zapewniajce natenie wiatła 1 lx. Czas włczenia owietlenia ewakuacyjnego po zaniku owietlenia podstawowego na drodze ewakuacyjnej 50% wymaganego natenia owietlenia powinno by wytworzone w cigu 5s, a pełny poziom natenia owietlenia w cigu 60s. Oprawy włczone s w układ owietlenia podstawowego. Wszystkie oprawy owietleniowe montowane na drogach ewakuacyjnych powinny posiada znak F, potwierdzony certyfikatem wydanym przez uprawnion jednostk badawcz. 6.3 Zasilanie przejazdu 1 Do zasilania instalacji elektrycznych w przejedzie nr1 projektuje si tablic TB1 lokalizacja pod istniejc tablic TJS w piwnicy (jako rozbudowa istniejcej tablicy TJS), montowana w obudowie natynkowej o wymiarach 450x575x147mm, wyposaenie wg. schematu rys. nr E05. Przewody zasilajce YDYpo 3x2,5mm2 i YDYpo 5x2,5mm2 na poziomie piwnicy układa we wspólnej w listwie instalacyjnej 25x16mm. Dokładn tras przewodów na poziomie piwnic uzgodni z uytkownikiem obiektu. Przebicie z piwnicy na poziom bramy uszczelni. Zasilanie centralki sterowania bram projektuje si jako wypust 400V przewodem YDYpo 5x2,5 mm2 podprowadzi w miejsce zainstalowania istniejcej centralki bramy, pozostawi zapas około 2mb Strona 5

7 6.4 Zasilanie przejazdu 2 Do zasilania instalacji elektrycznych w przejedzie nr2 projektuje si z istniejcej tablicy T.ARCH.1 lokalizacja w archiwum w piwnicy (jako rozbudowa istniejcej tablicy T.ARCH.1). Istniejca tablic naley wymieni na wiksz montowana zachowujc zabezpieczenia obwodów bez zmian w obudowie natynkowej IP55 o wymiarach 432x340x161mm, wyposaenie wg. schematu rys. nr E06. Przewód zasilajcy YDYpo 3x2,5mm2 w archiwum na poziomie piwnicy układa w istniejcej listwie instalacyjnej około 15mb. Projektuje si doinstalowanie brakujcego odcinka około 10mb listwy instalacyjnej 16x16mm. Dokładn tras przewodów w archiwum na poziomie piwnic uzgodni z uytkownikiem obiektu. Przebicie z piwnicy na poziom bramy uszczelni. 6.5 Zasilanie przejazdu 3 Do zasilania instalacji elektrycznych w przejedzie nr3 projektuje si rozbudow tablicy TG2 lokalizacja w stołówce, doposaenie w aparaty wg. schematu rys. nr E07. Przewody zasilajce YDYpo 3x2,5mm2 i YDYpo 5x2,5mm2 na poziomie piwnicy układa we wspólnej w listwie instalacyjnej 25x16mm. Dokładn tras przewodów na poziomie piwnic uzgodni z uytkownikiem obiektu. Przebicie z piwnicy na poziom bramy uszczelni. Zasilanie centralki sterowania bram projektuje si jako wypust 400V przewodem YDYpo 5x2,5 mm2 podprowadzi w miejsce zainstalowania istniejcej centralki bramy, pozostawi zapas około 2mb. 6.6 Zasilanie przejazdu 4 Do zasilania instalacji elektrycznych w przejedzie nr4 naley wykorzysta istniejce zasilanie oprawy wietlówkowej nad drzwiami wejciowymi do kuchni realizowanym przewodem YDYpo 3x2,5mm2. W puszce łczeniowej wewntrz pom. kuchni naley wyeliminowa istniejcy wyłcznik istniejcej oprawy wietlówkowej. UWAGA: Wszelkie prace montaowe naley prowadzi pod bezporednim nadzorem konserwatorów wszelkich bran wytypowanych przez Inwestora by nie uszkodzi adnych istniejcych instalacji podtynkowych Strona 6

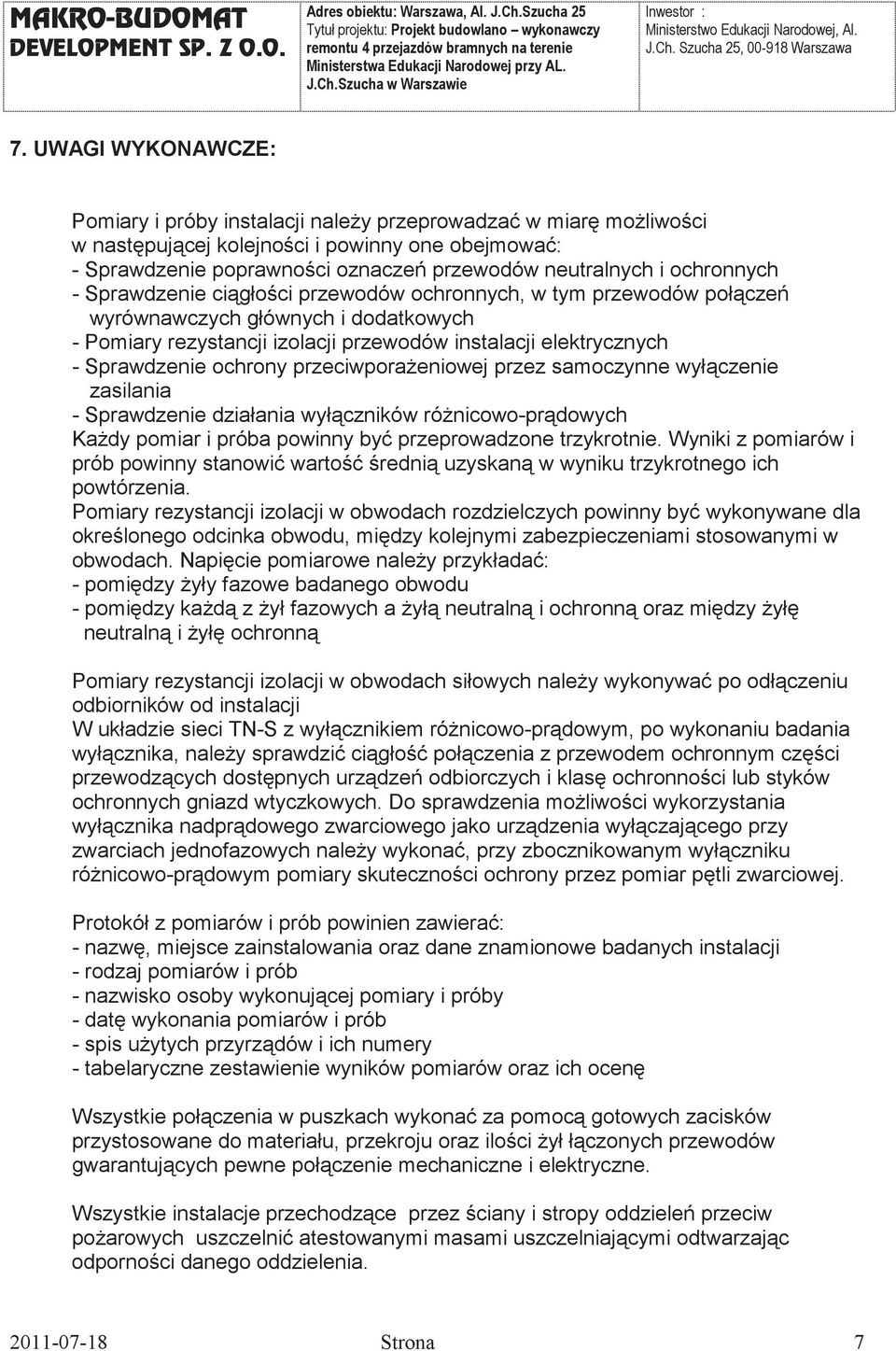

8 7. UWAGI WYKONAWCZE: Pomiary i próby instalacji naley przeprowadza w miar moliwoci w nastpujcej kolejnoci i powinny one obejmowa: - Sprawdzenie poprawnoci oznacze przewodów neutralnych i ochronnych - Sprawdzenie cigłoci przewodów ochronnych, w tym przewodów połcze wyrównawczych głównych i dodatkowych - Pomiary rezystancji izolacji przewodów instalacji elektrycznych - Sprawdzenie ochrony przeciwporaeniowej przez samoczynne wyłczenie zasilania - Sprawdzenie działania wyłczników rónicowo-prdowych Kady pomiar i próba powinny by przeprowadzone trzykrotnie. Wyniki z pomiarów i prób powinny stanowi wartoredni uzyskan w wyniku trzykrotnego ich powtórzenia. Pomiary rezystancji izolacji w obwodach rozdzielczych powinny by wykonywane dla okrelonego odcinka obwodu, midzy kolejnymi zabezpieczeniami stosowanymi w obwodach. Napicie pomiarowe naley przykłada: - pomidzy yły fazowe badanego obwodu - pomidzy kad z ył fazowych a ył neutraln i ochronn oraz midzy ył neutraln i ył ochronn Pomiary rezystancji izolacji w obwodach siłowych naley wykonywa po odłczeniu odbiorników od instalacji W układzie sieci TN-S z wyłcznikiem rónicowo-prdowym, po wykonaniu badania wyłcznika, naley sprawdzi cigło połczenia z przewodem ochronnym czci przewodzcych dostpnych urzdze odbiorczych i klas ochronnoci lub styków ochronnych gniazd wtyczkowych. Do sprawdzenia moliwoci wykorzystania wyłcznika nadprdowego zwarciowego jako urzdzenia wyłczajcego przy zwarciach jednofazowych naley wykona, przy zbocznikowanym wyłczniku rónicowo-prdowym pomiary skutecznoci ochrony przez pomiar ptli zwarciowej. Protokół z pomiarów i prób powinien zawiera: - nazw, miejsce zainstalowania oraz dane znamionowe badanych instalacji - rodzaj pomiarów i prób - nazwisko osoby wykonujcej pomiary i próby - dat wykonania pomiarów i prób - spis uytych przyrzdów i ich numery - tabelaryczne zestawienie wyników pomiarów oraz ich ocen Wszystkie połczenia w puszkach wykona za pomoc gotowych zacisków przystosowane do materiału, przekroju oraz iloci ył łczonych przewodów gwarantujcych pewne połczenie mechaniczne i elektryczne. Wszystkie instalacje przechodzce przez ciany i stropy oddziele przeciw poarowych uszczelni atestowanymi masami uszczelniajcymi odtwarzajc odpornoci danego oddzielenia Strona 7

9 Przepusty instalacji o rednicy powyej 4cm w cianach, stopach nie bdcych elementami oddzielenia przeciwpoarowego, o klasie odpornoci ogniowej co najmniej EI 60 powinny mie klas odpornoci tych elementów. Przejcia kablowe przez strop na dach budynku, uszczelni przed zaciekaniem wody. 8. ZAGADNIENIA BHP Przed przystpieniem do realizacji robót naley przeszkoli pracowników i zapozna z zasadami BHP na budowie. Wszystkie pomieszczenia magazynowe i składowiska, a take inne urzdzenia tymczasowe na placu budowy musz by wyposaone w sprzt ochrony przeciwpoarowej. S to dla pomieszcze zamknitych ganice i koce azbestowe, a na terenie otwartym zbiorniki piasku, wiadra, bosaki, oskardy i łopaty skupione w specjalnych stanowiskach p.po. Naley zapewni bezpieczn i sprawn omunikacj umoliwiajc szybk ewakuacj na wypadek poaru, awarii i innych zagroe. 9. UWAGI KOCOWE Cało robót instalacyjno montaowych wykona zgodnie z norm PN-IEC Instalacje elektryczne w obiektach budowlanych, Warunkami technicznymi jakimi powinny odpowiada budynki i ich usytuowanie Dział 4 Rozdział 8 Instalacje elektryczne oraz WTWiORB t. V Instalacje elektryczne. Stosowa tylko atestowane materiały i urzdzenia. Wykona obowizujce badania i pomiary potwierdzone stosownymi protokołami. Opracował Paweł Łapiski Strona 8
