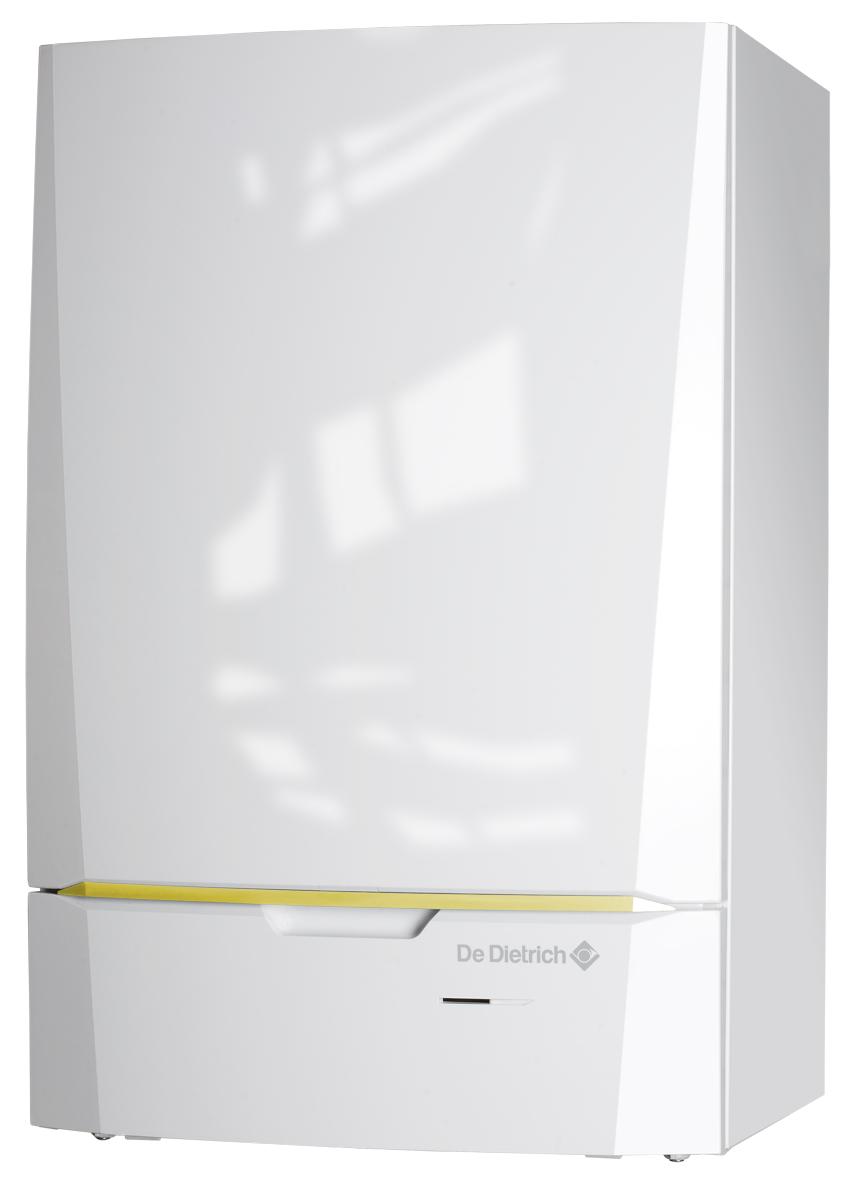

1 Innovens Polska PL Naścienne gazowe kotły kondensacyjne MCA 35 Instrukcja instalowania i konserwacji 030-AD

2 Oświadczenie zgodności UE Urządzenie jest zgodne z modelem typowym opisanym w deklaracji zgodności CE oraz wyprodukowane i rozprowadzane zgodnie z wymaganiami poniższych europejskich dyrektyw i norm. Oryginał deklaracji zgodności posiada producent. EG - VERKLARING VAN OVEREENSTEMMING EC - DECLARATION OF CONFORMITY EG - KONFORMITÄTSERKLÄRUNG DÉCLARATION DE CONFORMITÉ CE Fabrikant/Manufacturer/Hersteller/Fabricant : Remeha B.V. Adres/Address /Adresse : Kanaal Zuid 0 Stad,Land/City,Country/Land,Ort/Ville, pays : Postbus 3, NL-7300 AA Apeldoorn verklaart hiermede dat de toestel(len) : MCA../.. (MI) (BIC) this is to declare that the following product(s) : erklärt hiermit das die Produk(te) : déclare ici que les produit(s) suivant(s) : op de markt gebracht door : De Dietrich Thermique distributor : 57, rue de la Gare, F Vertreiber : Commercialisé (s) par : voldoet/voldoen aan de bepalingen van de onderstaande EEG-richtlijnen: is/are in conformity with the following EEC-directives: den Bestimmungen der nachfolgenden EG-Richtlinien entspricht/entsprechen: répond/répondent aux directives CEE suivantes: EEG-Richtlijn: 90/396/EEG toegepaste normen: EEC-Directive: 90/396/EEC tested and examined to the following norms: EG-Richtlinie: 90/396/EWG verwendete Normen, normes appliquées: CEE-Directive: 90/396/CEE EN 97(994*), 483(999*), 677(998*) 9/4/EEG 9/4/EEC 9/4/EWG 9/4/CEE 006/95/EEG EN 5065(997*), EN (994*) 006/95/EEC EN (004*) /95/EWG 006/95/CEE 004/08/EEG EN 5065(997*) 004/08/EEC EN 5504-(997*), EN 5504-(000*), 004/08/EWG EN (000*), (995*) 004/08/CEE 97/3/EEG (art. 3, lid 3) 97/3/EEC (article 3, sub 3) 97/3/EWG (Art. 3, Abzats 3) 97/3/CEE (art.3 section 3) *) inclusief (eventuele) aanvulling, including (if any) competion einschließlich (falls vorhanden) Vervollständigung, y compris (le cas échéant) complément Apeldoorn, decembre 009 W.F. Tijhuis Approval manager 703/009//8 C00860-A

3 Spis treści Wprowadzenie...6. Używane symbole...6. Skróty Informacje ogólne Odpowiedzialność producenta Odpowiedzialność instalatora Homologacje Certyfikaty Kategorie urządzenia Instrukcje uzupełniające Test przy wysyłce...8 Wskazówki dotyczące bezpieczeństwa oraz zalecenia...9. Wskazówki dotyczące bezpieczeństwa...9. Zalecenia Opis techniczny Opis ogólny Główne elementy Zasada działania Schemat ideowy Pompa obiegowa Natężenie przepływu wody Dane techniczne Dane techniczne czujników Instalacja Przepisy odnośnie instalowania Zakres dostawy Dostawa standardowa Wyposażenie dodatkowe Wybór miejsca zamontowania Tabliczka znamionowa Lokalizacja kotła Wentylacja Główne wymiary AD

4 Spis treści 4.4 Umieszczenie ramy montażowej Montaż kotła Podłączenie hydrauliczne Płukanie instalacji Podłączenie obiegu grzewczego Podłączenie ciśnieniowego naczynia wzbiorczego Podłączenie przewodu odprowadzenia kondensatu Podłączenie gazu Podłączenie instalacji odprowadzenia spalin Wskazówki do projektowania Długości przewodów powietrznospalinowych Montaż czujnika temperatury zewnętrznej Wybór miejsca zamontowania Umieszczenie czujnika zewnętrznego Podłączenia elektryczne Automat palnikowy Zalecenia Umiejscowienie płytek elektronicznych Dostęp do zacisków podłączeniowych Podłączenie obiegu grzewczego bez mieszacza Podłączenie obiegu bez mieszacza ale z podgrzewaczem c.w.u Podłączenie obydwu obiegów grzewczych za sprzęgłem hydraulicznym, a podgrzewacza c.w.u. przed Podłączenie obydwu obiegów i podgrzewacza c.w.u. ze sprzęgłem hydraulicznym Podłączenie podgrzewacza buforowego Podłączenie instalacji basenu Podłączenie podgrzewacza z grzałką elektryczną Podłączenie wyposażenia dodatkowego Podłączenie w kaskadę Schemat elektryczny Napełnienie instalacji Uzdatnianie wody Napełnienie syfonu Napełnienie instalacji Uruchomienie Konsola sterownicza Opis przycisków Opis wyświetlacza AD

5 5..3 Dostęp do różnych poziomów nastaw Nawigacja w menu Kontrole przed uruchomieniem Przygotowanie kotła do uruchomienia Instalacja gazowa Obieg hydrauliczny Podłączenia elektryczne Uruchomienie kotła Regulacje gazu Przystosowanie do innego rodzaju gazu Regulacja składu mieszanki gaz-powietrze (stopień górny) Regulacja składu mieszanki gaz-powietrze (stopień dolny) Podstawowa regulacja mieszanki gaz/ powietrze Kontrole i regulacje po uruchomieniu Wyświetlanie parametrów w trybie rozszerzonym Nastawa parametrów charakterystycznych dla instalacji Nadawanie nazwy obiegom i generatorom Nastawa charakterystyki grzewczej Czynności końcowe Wyświetlenie mierzonych wartości Zmiana nastaw Wybór języka Kalibrowanie czujników Nastawy wykonywane przez instalatora Konfigurowanie sieci Przywrócenie nastaw fabrycznych Wyłączenie kotła Wyłączenie instalacji Ochrona przeciwzamarzaniowa Kontrole i konserwacja Ogólne zalecenia Informacje odnośnie czyszczenia komina Personalizacja konserwacji Komunikat o konserwacji Dane kontaktowe z pracownikiem serwisu Standardowe prace kontrolne i konserwacyjne Kontrola ciśnienia wody AD 3

6 Spis treści 7.4. Kontrola prądu jonizacji Kontrola szczelności przewodu spalinowego i przewodu doprowadzenia powietrza Sprawdzenie jakości spalania Kontrola odpowietrznika automatycznego Kontrola zaworu bezpieczeństwa Kontrola syfonu Kontrola palnika i czyszczenie wymiennika Specjalne prace konserwacyjne Wymiana elektrody zapłonowej/jonizacyjnej Wymiana 3-drogowego zaworu przełączającego Wymiana zaworu zwrotnego klapowego Montaż kotła Historia usterek Cykl antytaktu Komunikaty (kod typu Bxx lub Mxx) Historia usterek Usterki (kod typu Lxx lub Dxx) Usunięcie czujnika z pamięci płyty Usunięcie modułu V3V IOBL z pamięci płyty Przegląd usterek Kontrola parametrów oraz wejść/wyjść (tryb testowania) Sekwencja regulacji Części zamienne Informacje ogólne Części zamienne Obudowa zewnętrzna Wymiennik i palnik Wentylator Konsola sterownicza Armatura połączeniowa Wykaz części zamiennych AD 4

7 AD 5

8 . Wprowadzenie MCA 35 Wprowadzenie. Używane symbole W niniejszej instrukcji informuje się o różnych poziomach zagrożenia, aby zwrócić uwagę użytkownika na konkretne ostrzeżenia. Dzięki temu chcielibyśmy zagwarantować użytkownikowi bezpieczeństwo, pomóc w unikaniu problemów i zapewnić prawidłową pracę urządzenia. NIEBEZPIECZEŃSTWO Ostrzeżenie przed zagrożeniem, które może prowadzić do ciężkiego uszkodzenia ciała. OSTRZEŻENIE Ostrzeżenie przed ryzykiem lekkiego uszkodzenia ciała. UWAGA Ryzyko szkód materialnych. Ważna informacja.. Skróty ¼ Odsyłacz do innych instrukcji lub stron instrukcji. 4 3CE: Przewód zbiorczy 4 c.w.u.: Ciepła woda użytkowa 4 Przełącznik scenariuszy: Przełącznik dla automatyzacji budynku, który przy wielu scenariuszach można przełączać centralnie 4 Hi : Wartość opałowa (w.o.) 4 Hs : Cieplo spalania (c.s.) 4 IOBL: Transmisja danych - BUS dla automatyzacji budynku 4 PPS: polipropylen trudnopalny 4 PCU: Primary Control Unit - Pierwotna płyta sterowania 4 PSU: Parameter Storage Unit - Pamięć parametrów płyt PCU i SU 4 SCU: Secondary Control Unit - Wtórna płyta sterowania 4 SU: Safety Unit - Płyta zabezpieczeń 4 Z3D: 3-drogowy zawór mieszający AD

9 MCA 35. Wprowadzenie.3 Informacje ogólne.3.. Odpowiedzialność producenta Nasze produkty są wytwarzane z dotrzymaniem istotnych wymagań różnych obowiązujących przepisów, z tego powodu dostarcza się je z oznakowaniem [ i wszystkimi wymaganymi dokumentami. Zastrzega się możliwość zmian technicznych. W razie zaistnienia niżej wymienionych okoliczności nie ponosimy, jako producent, żadnej odpowiedzialności: 4 Nieprzestrzeganie instrukcji użytkowania urządzenia. 4 Brak lub niedostateczna konserwacja urządzenia. 4 Nieprzestrzeganie instrukcji instalowania urządzenia..3.. Odpowiedzialność instalatora Instalator jest zobowiązany do zainstalowania urządzenia i wykonania pierwszego uruchomienia. Instalator musi przestrzegać następujących zaleceń: 4 Przeczytać wszystkie wskazówki zawarte w instrukcjach dostarczonych z urządzeniem i je przestrzegać. 4 Wykonać montaż zgodnie z obowiązującymi przepisami i normami. 4 Przeprowadzić pierwsze uruchomienie i wszystkie wymagane kontrole. 4 Poinstruować użytkownika o pracy instalacji. 4 Zwrócić uwagę użytkownika na obowiązek kontroli i konserwacji urządzenia. 4 Wręczyć użytkownikowi wszystkie instrukcje obsługi..4 Homologacje.4.. Certyfikaty Nr identyfikacyjny CE PIN 0063BT3444 Klasa NOx 5 (EN 97 pr A3, EN 656) Typ podłączenia Komin: B 3, B 33 System powietrzno-spalinowy: C 3, C 33, C 43, C 53, C 63, C 83, C AD 7

10 . Wprowadzenie MCA Kategorie urządzenia Kategoria urządzenia gazowego Rodzaj gazu II ELw3P gaz ziemny E (G0) 0 gaz ziemny Lw (G7) 0 Propan (G3) 37 Ciśnienie zasilania (mbar) Kocioł jest nastawiony fabrycznie do pracy z gazem ziemnym E (G0). ¼ Praca z innym rodzajem gazu - patrz rozdział: "Przystosowanie do innego rodzaju gazu", strona Instrukcje uzupełniające Oprócz ustawowych przepisów i dyrektyw należy przestrzegać zaleceń opisanych w niniejszej instrukcji. Jeśli chodzi o przepisy i wytyczne zawarte w niniejszej instrukcji, obowiązuje jako uzgodnione, że późniejsze uzupełnienia lub przepisy należy zastosować w momencie instalowania. OSTRZEŻENIE Instalowanie urządzenia musi być przeprowadzone przez autoryzowanego instalatora zgodnie z obowiązującymi przepisami lokalnymi i krajowymi Test przy wysyłce Przed opuszczeniem fabryki każdy kocioł jest optymalnie nastawiony i przetestowany, aby sprawdzić następujące elementy: 4 Bezpieczeństwo elektryczne 4 Nastawy (CO ) 4 Wodoszczelność 4 Gazoszczelność 4 Nastawa parametrów AD

11 MCA 35. Wskazówki dotyczące bezpieczeństwa oraz zalecenia Wskazówki dotyczące bezpieczeństwa oraz zalecenia. Wskazówki dotyczące bezpieczeństwa NIEBEZPIECZEŃSTWO W przypadku wykrycia zapachu gazu:. Nie używać otwartego ognia, nie palić, nie uruchamiać urządzeń elektrycznych (dzwonek, światło, silniki, winda itd.).. Odciąć zasilanie gazem. 3. Otworzyć okna. 4. Wykryć możliwe nieszczelności i niezwłocznie je uszczelnić. 5. Jeżeli wyciek gazu następuje przed gazomierzem, skontaktować się z dostawcą gazu. NIEBEZPIECZEŃSTWO W razie pojawienia się spalin:. Wyłączyć urządzenie.. Otworzyć okna. 3. Wykryć możliwe nieszczelności i niezwłocznie je uszczelnić.. Zalecenia OSTRZEŻENIE 4 Instalowanie i konserwacja kotła muszą być wykonywane przez autoryzowanego instalatora zgodnie z obowiązującymi przepisami i normami krajowymi. 4 Prace na kotle wykonywać zawsze przy wyłączonym kotle i zamkniętym głównym zaworze gazowym. 4 Po przeprowadzeniu prac konserwacyjnych lub naprawczych sprawdzić szczelność całej instalacji. UWAGA Kocioł musi być zamontowany w pomieszczeniu nie narażonym na mróz. Niniejsza instrukcja musi znajdować się w widocznym miejscu, w pobliżu miejsca zainstalowania AD 9

12 . Wskazówki dotyczące bezpieczeństwa oraz zalecenia MCA 35 Elementy obudowy zewnętrznej Obudowę zewnętrzną zdejmować tylko dla przeprowadzenia prac konserwacyjnych i naprawczych. Po wykonaniu tych prac założyć obudowę z powrotem. Naklejka z instrukcjami Przez cały okres użytkowania urządzenia nigdy nie wolno z niego usuwać, ani zakrywać pouczeń i instrukcji dotyczących bezpieczeństwa. Jeżeli naklejka z pouczeniami i instrukcjami dotyczącymi bezpieczeństwa zostanie uszkodzona lub stanie się nieczytelna, należy ją niezwłocznie wymienić. Zmiany Zmiany w kotle mogą być przeprowadzane tylko po pisemnym zezwoleniu przez De Dietrich Thermique AD

13 MCA Opis techniczny 3 Opis techniczny 3. Opis ogólny Naścienne gazowe kotły kondensacyjne 4 Ogrzewanie z wysokim współczynnikiem sprawności. 4 Nieznaczna emisja zanieczyszczeń. 4 Elektroniczna konsola sterownicza najwyższej klasy DIEMATIC isystem 4 Uproszczone instalowanie i podłączenia dzięki dostarczonej tylnej ramie montażowej. 4 Odprowadzenie spalin przewodem powietrzno-spalinowym, rozdzielczym, lub 3CE. 4 MCA 35: Tylko ogrzewanie (Podgrzewanie ciepłej wody możliwe jest w stojącym podgrzewaczu c.w.u.). 3. Główne elementy 0 Przewód spalinowy T00964-D Obudowa zewnętrzna/komora powietrzna 3 Punkt pomiarowy spalin 4 Przewód mieszający 5 Wąż zasilania 6 Tłumik ssania 7 Obudowa płytek sterowania 8 Blok gazowy 9 Blok wodny po stronie zasilania 0 Przewód odprowadzający zaworu bezpieczeństwa Syfon Konsola sterownicza 3 Pompa obiegowa 4 Blok wodny po stronie powrotu 5 3-drogowy zawór mieszający 6 Zbiornik kondensatu 7 Wentylator 8 Wymiennik ciepła (obieg grzewczy) 9 Elektroda zapłonowa i jonizacyjna 0 Doprowadzenie powietrza AD

14 3. Opis techniczny MCA Zasada działania Schemat ideowy Wymiennik ciepła (obieg grzewczy) Zasilanie c.o. 3 Zasilanie c.o. (Obieg wtórny) 4 Powrót z c.o. (Obieg wtórny) 5 Powrót z c.o. 6 3-drogowy zawór mieszający 7 Pompa obiegowa (obieg grzewczy) T00885-A Pompa obiegowa Kocioł jest wyposażony w pompę obiegową. Ta modulująca pompa obiegowa jest sterowana przez jednostkę sterującą w oparciu o ΔT. Na wykresie przedstawiono wysokość manometryczną dla różnych wartości mocy. H (mbar) kw 5 kw 30 kw kw 465 Q (l/h) T00965-A H Q Wysokość manometryczna obiegu c.o. Natężenie przepływu Nastawę pompy można zmienić przy pomocy parametrów MIN.PRED.POMPY i MAX.PRED.POMPY. Jeśli występują hałasy przepływu, to jest możliwość zredukowania prędkości maksymalnej za pomocą parametru MAX.PRED.POMPY (najpierw należy odpowietrzyć instalację). Jeżeli cyrkulacja w grzejnikach jest zbyt mała, lub gdy grzejniki nie są całkiem ciepłe, zwiększyć minimalne ciśnienie pompy przy pomocy parametru MIN.PRED.POMPY. ¼ Patrz rozdział: "Nastawy wykonywane przez instalatora", strona AD

15 MCA Opis techniczny Natężenie przepływu wody Modulacyjna regulacja kotła ogranicza maksymalną różnicę temperatur między zasilaniem i powrotem z c.o., oraz maksymalny wzrost temperatury zasilania. Tym sposobem kocioł nie potrzebuje minimalnego natężenia przepływu. p [mbar] T = 0K Δp Q Strata ciśnienia Natężenie przepływu (max = 460 l/h) kw 5 kw 0 kw 35 kw Dane techniczne Q [l/h] T00749-B Typ kotła MCA 35 Informacje ogólne Nastawa natężenia przepływu możliwa nastawa modulowana, ZAŁ/WYŁ., 0-0 V Zakres mocy (Pn) praca grzewcza (80/60 C) Zakres mocy (Pn) praca grzewcza (50/30 C) Moc grzewcza (Qn) praca grzewcza (Hi) Moc grzewcza(qn) praca grzewcza (Hs) Sprawność przy ogrzewaniu z mocą maksymalną (Hi) (80/60 C) Sprawność przy ogrzewaniu z mocą maksymalną (Hi) (50/30 C) Sprawność przy ogrzewaniu z mocą minimalną (Hi) (Temperatura powrotu 60 C) Sprawność przy ogrzewaniu z mocą minimalną (EN 9/4) (Temperatura powrotu 30 C) Dane dotyczące gazu i spalin min.-max kw 6,3-34,0 Nastawa fabryczna kw 34,0 min.-max kw 7,0-35,9 Nastawa fabryczna kw 35,9 min.-max kw 6,5-35, Nastawa fabryczna kw 35, min.-max kw 7, - 39,0 Nastawa fabryczna kw 39,0 - % 96,9 - % 0, - % 96,3 - % 08, Zużycie gazu - gaz ziemny E (G0) min.-max m 3 /h 0,69-3,7 Zużycie gazu - propan G3 min.-max m 3 /h 0,7 -,44 NOx-emisja roczna (n =) mg/kwh 4 Natężenie przepływu spalin min.-max kg/h, - 57,3 Temperatura spalin min.-max C Maksymalne przeciwciśnienie Pa 40 Właściwości obiegu grzewczego Pojemność wodna l,3 Ciśnienie robocze wody min. kpa (bar) 80 (0,8) Ciśnienie robocze wody (PMS) max kpa (bar) 300 (3,0) Temperatura wody max C 0 () zdjąć przednią obudowę AD 3

16 3. Opis techniczny MCA 35 Typ kotła MCA 35 Temperatura robocza max C 90 Wysokość manometryczna obiegu c.o. ( T = 0K) mbar 358 Właściwości elektryczne Zasilanie elektryczne VAC 30 Pobór mocy - stopień górny max W 73 Nastawa fabryczna W 5 Pobór mocy - stopień dolny max W 68 Pobór mocy - Tryb czuwania max W 4 Stopień ochrony elektrycznej IPX4D Pozostałe właściwości Ciężar (netto) Natężenie hałasu w odległości m przy maksymalnej prędkości kotła () zdjąć przednią obudowę Całk. kg 39 Montaż () kg 3 db(a) Dane techniczne czujników Czujnik temperatury zewnętrznej Temperatura C Oporność w Ω Czujnik zasilania obiegu B+C Czujnik ciepłej wody użytkowej Temperatura C Oporność w Ω Czujnik kotła Czujnik temperatury powrotu Temperatura C Oporność w Ω AD

17 MCA Instalacja 4 Instalacja 4. Przepisy odnośnie instalowania OSTRZEŻENIE Instalowanie urządzenia musi być przeprowadzone przez autoryzowanego instalatora zgodnie z obowiązującymi przepisami lokalnymi i krajowymi. 4. Zakres dostawy 4... Dostawa standardowa Dostawa obejmuje: 4 Kocioł wyposażony w kabel podłączeniowy do sieci 4 Rama montażowa 4 Szablon montażowy 4 Zestaw podłączeniowy 4 Kolektor przelewowy dla syfonu i zaworu bezpieczeństwa 4 Czujnik temperatury zewnętrznej 4 Instrukcja instalowania i konserwacji 4 Instrukcja obsługi 4... Wyposażenie dodatkowe W zależności od konfiguracji instalacji dostępne jest różne wyposażenie dodatkowe: Wyposażenie dodatkowe kotła Wyposażenie dodatkowe dla regulacji Opis Pakiet Opis Pakiet Rama dystansowa naścienna HR39 Kabel RX AD34 Rura połączeniowa dla ramy dystansowej naściennej HR4 Moduł zdalnego dozoru TELCOM AD5 Okładzina orurowania HR4 Czujnik zasilania AD99 Termostat temperatury spalin HR43 Czujnik c.w.u. AD Adapter 80/5 HR38 Płytka opcjonalna dla 3-drogowego zaworu mieszającego AD49 Adapter HR46 Czujnik podgrzewacza buforowego AD50 Zestaw do czyszczenia wymiennika ciepła HR44 Bezprzewodowy czujnik temperatury zewnętrznej AD5 Zestaw do czyszczenia korpusu kotła HR45 Moduł radiowy kotła AD5 Podgrzewacz ciepłej wody BS60 EE54 Zdalne sterowanie bezprzewodowe AD AD 5

18 4. Instalacja MCA 35 Wyposażenie dodatkowe kotła Wyposażenie dodatkowe dla regulacji Opis Pakiet Opis Pakiet Zestaw armatury połączeniowej między kotłem MCA i podgrzewaczem BS60 EA38 Zdalne sterowanie dialogowe AD54 Podgrzewacz ciepłej wody SR30 EE Czujnik powietrza FM5 Zestaw armatury połączeniowej między kotłem MCA i podgrzewaczem SR30 EA Wybór miejsca zamontowania Tabliczka znamionowa Umieszczona na wierzchu kotła tabliczka znamionowa zawiera ważne dane urządzenia: numer seryjny, model, rodzaj gazu itd.. T00539-B AD

19 MCA Instalacja Lokalizacja kotła 450 min min Przed zamontowaniem kotła należy dokładnie wyznaczyć miejsce jego zainstalowania, z uwzględnieniem przepisów i zapotrzebowania miejsca przez urządzenie. 4 Przy wyborze miejsca zainstalowania kotła należy uwzględnić dopuszczalne położenie otworów dla doprowadzenia powietrza i odprowadzenia spalin. 4 Dla zapewnienia dostępu do kotła i ułatwienia konserwacji, należy zapewnić wokół kotła dostateczną przestrzeń. OSTRZEŻENIE 4 Urządzenie zamontować na stabilnej ścianie, która może przenieść jego ciężar wraz z wodą. 4 Składowanie, nawet tymczasowo, łatwopalnych produktów i materiałów w kotłowni lub w pobliżu kotła jest absolutnie zabronione. min T00583-A UWAGA 4 Kocioł musi być zamontowany w pomieszczeniu nie narażonym na mróz. 4 W pobliżu kotła musi znajdować się przyłącze kanalizacyjne do odprowadzenia kondensatu Wentylacja min.550 min. 550 () Odległość między przednią ścianką kotła i ścianką wewnętrzną skrzyni. () Odległość, jaką należy zachować pomiędzy dwoma elementami kotła. 00 min. () min. 50 min. 50 Jeżeli kocioł montuje się w zamkniętej obudowie (szafce), należy przestrzegać minimalnych wymiarów podanych na powyższym rysunku. Wykonać otwory dla uniknięcia następującego ryzyka: 4 gromadzenie się gazu 4 nagrzewanie obudowy Minimalna średnica otworów: S + S = 50 cm 50 () T00584-A AD 7

20 4. Instalacja MCA Główne wymiary , T006-B i h ê j z x Gas / Gaz y Podłączenie przewodu spalinowego Ø 60 mm Podłączenie przewodu doprowadzającego powietrze Ø 00 mm Przewód odprowadzający zaworu bezpieczeństwa Ø 5 mm Odprowadzanie kondensatu Ø 5 mm Powrót z obiegu c.o. (Obieg pierwotny) G¾" Powrót z obiegu c.o. (Obieg wtórny) G½" Podłączenie gazu G½" Zasilanie obiegu c.o. (Obieg wtórny) G½" AD

21 MCA Instalacja { Zasilanie obiegu c.o. (Obieg pierwotny) G¾" 4.4 Umieszczenie ramy montażowej Kocioł dostarczany jest wraz z szablonem montażowym.. Zamocować szablon na ścianie przy pomocy taśmy samoprzylepnej. UWAGA Zapewnić przy pomocy poziomnicy, aby montaż odbywał się rzeczywiście poziomo Wywiercić 3 otwory o średnicy 0 mm. Dodatkowe otwory przewidziane są wtedy, gdy za pomocą wykonanych otworów nie będzie zapewnione prawidłowe mocowanie kołków rozporowych. 3. Wcisnąć kołki rozporowe. 4. Zamocować ramę montażową na ścianie przy pomocy 3 dostarczonych śrub z łbem sześciokątnym. 4.5 Montaż kotła T00869-A. Zdjąć zaślepki ochronne z wlotów i wylotów hydraulicznych kotła. T00870-A AD 9

22 4. Instalacja MCA 35. Na każdym podłączeniu w zespole podłączeniowym umieścić uszczelkę. T0067-A 3. Nakładać kocioł nad zespołem armatury, aż do połączenia z ramą montażową. Ostrożnie przesunąć kocioł do dołu. 4. Dokręcić w kotle nakrętki zaworów. T0087-A 4.6 Podłączenie hydrauliczne Płukanie instalacji Instalacja musi być wykonana według obowiązujących przepisów, zgodnie z zasadami techniki i zaleceniami znajdującymi się w tej instrukcji. Umieszczenie kotła w nowej instalacji (wiek instalacji poniżej 6 miesięcy) 4 Wyczyścić instalację za pomocą uniwersalnego środka czyszczącego, aby usunąć osad (miedź, pakuły, lut). 4 Przepłukać starannie instalację, aż woda będzie czysta i pozbawiona zanieczyszczeń AD

23 MCA Instalacja Montaż kotła w starej instalacji 4 Wykonać odszlamianie instalacji. 4 Przepłukać instalację. 4 Wyczyścić instalację za pomocą uniwersalnego środka czyszczącego, aby usunąć osad (miedź, pakuły, lut). 4 Przepłukać starannie instalację, aż woda będzie czysta i pozbawiona zanieczyszczeń Podłączenie obiegu grzewczego Obieg pierwotny { z Podłączenie zaciskowe mm Podłączenie zaciskowe mm. Rurę idącą do grzejników podłączyć do króćca podłączenia zasilania c.o... Rurę idącą od grzejników podłączyć do króćca podłączenia powrotu c.o.. R00044-A Podłączyć zasilanie wodą zimną do odsprzęgacza przy pomocy dostarczonego węża połączeniowego. T A AD

24 4. Instalacja MCA 35 4 Kocioł jest wyposażony fabrycznie w zawór bezpieczeństwa, zamontowany z lewej strony hydrobloku. UWAGA 4 Przewody podłączeniowe muszą być zamontowane zgodnie z obowiązującymi przepisami. T00633-B Obieg wtórny y x Podłączenie lutowane średn. wewn. 6mm Podłączenie lutowane średn. wewn. 6mm. Rurę idącą do grzejników podłączyć do króćca podłączenia zasilania c.o... Rurę idącą od grzejników podłączyć do króćca podłączenia powrotu c.o.. R0004-B Podłączenie ciśnieniowego naczynia wzbiorczego Zamontować ciśnieniowe naczynie wzbiorcze w obiegu powrotu z c.o. z AD

25 MCA Instalacja Podłączenie przewodu odprowadzenia kondensatu. Zamontować syntetyczny przewód odprowadzający o minimalnej średnicy Ø 3 mm, poprowadzony do kanalizacji.. Zamontować kolektor spustowy. 3. Wprowadzić wąż kolektora kondensatu,idący od syfonu j i zaworu bezpieczeństwa ê. 4. Wprowadzić wąż odprowadzający separatora systemu. 5. W przewodzie odprowadzającym zainstalować blokadę zapachów lub syfon. UWAGA Ze względu na konieczność przeprowadzenia prac konserwacyjnych syfonu, nie wykonywać żadnych podłączeń na stałe. T00873-C 4 Nie blokować przewodu odprowadzającego kondensat. 4 Przewód odprowadzający musi mieć minimalny spadek 30 mm na metr, maksymalna długość odcinka poziomego wynosi 5 m. 4 Nie wolno odprowadzać kondensatu do rury spustowej z rynny dachowej. 4 Podłączyć przewód odprowadzenia kondensatu zgodnie z obowiązującymi przepisami. 4.7 Podłączenie gazu Średnica przewodów musi być określona według obowiązujących norm krajowych. g Podłączenie zaciskowe 5 mm. Podłączyć przewód zasilania gazem. OSTRZEŻENIE T006-A 4 Przed rozpoczęciem prac na przewodzie gazowym zamknąć główny zawór gazowy. 4 Przed montażem upewnić się, że gazomierz jest wystarczająco zwymiarowany. Należy przy tym uwzględnić zużycie gazu przez wszystkie urządzenia w domu. 4 Jeżeli gazomierz nie ma wystarczającej przepustowości, należy zawiadomić dostawcę gazu właściwego dla miejsca zainstalowania AD 3

26 4. Instalacja MCA 35 UWAGA 4.8 Podłączenie instalacji odprowadzenia spalin 4 Upewnić się, że do przewodu gazowego nie przedostał się pył. Przed montażem przewód wytrząsnąć lub przedmuchać. 4 Zaleca się zainstalowanie w przewodzie gazowym filtra gazu, aby uniknąć zanieczyszczenia armatury gazowej. 4 Podłączyć przewód gazowy zgodnie z obowiązującymi przepisami Wskazówki do projektowania Lmax = L+L Lmax L Lmax C 43 C 33 Lmax L Lmax C3 L Lmax C 33 C 43 Lmax L Lmax = L+L m max B 3 C C C m max m max C 93 C 33 Lmax T00075-D Konfiguracja C 3 Podłączenie powietrzno-spalinowe za pomocą przewodów koncentrycznych do terminala poziomego Konfiguracja C 33 Podłączenie powietrzno-spalinowe za pomocą przewodów koncentrycznych do terminala pionowego(wyjście ponad dach) AD

27 MCA Instalacja 3 Konfiguracja C 93 Podłączenie koncentrycznego przewodu powietrznospalinowego w kotłowni i jednociągowego przewodu spalinowego w kominie (przedmuch wsteczny powietrza do spalania w kominie) 4 Konfiguracja C 93 Podłączenie koncentrycznego przewodu powietrznospalinowego w kotłowni i jednociągowego przewodu spalinowego Flex w kominie (powietrze do spalania w ciągu wstecznym w szachcie kominowym) OSTRZEŻENIE 4 Do podłączenia kotła i wylotów dopuszcza się używanie tylko oryginalnych podzespołów. 4 Wolny przekrój musi być zgodny z normami. 4 Przed montażem przewodów spalinowych należy wyczyścić komin. 5 Konfiguracja C 53 Oddzielne prowadzenie przewodu powietrznego i spalinowego przez podwójny adapter bi-flux i jednociągowy przewód spalinowy(zasysanie powietrza do spalania z zewnątrz) 6 Konfiguracja B 3 Podłączenie do komina przy pomocy zestawu podłączeniowego (powietrze do spalania pobierane w kotłowni) Konfiguracja C 43 Podłączenie przewodu powietrzno-spalinowego do przewodu zbiorczego dla kotłów w układzie zamkniętym (system 3CE P) Długości przewodów powietrznospalinowych Dla konfiguracji B3 i C93, długości podane w tabeli są ważne dla poziomych przewodów o maksymalnej długości m. Dla m przedłużenia przewodu poziomego, skraca się pionowa dopuszczalna długość Lmax o. Rodzaj podłączenia powietrze do spalania/spaliny średnica Maksymalna długość w metrach C 3 C 33 Przewody koncentryczne podłączone do wyrzutu poziomego Przewody koncentryczne podłączone do wyrzutu pionowego stal nierdzewna 60/00 mm 3.5 MCA 35 80/5 mm 7.6 stal nierdzewna 60/00 mm - 80/5 mm AD 5

28 4. Instalacja MCA 35 Rodzaj podłączenia powietrze do spalania/spaliny średnica Maksymalna długość w metrach C 93 C 53 B 3 Przewody koncentryczne w kotłowni Proste przewody w kominie (powietrze do spalania jako prąd wsteczny) Przewody koncentryczne w kotłowni Elastyczne proste przewody w kominie Adapter dwustrumieniowy i rozdzielone przewody powietrzno-spalinowe (powietrze do spalania pobierane z zewnątrz) Komin (przewód sztywny lub elastyczny w kanale, powietrze do spalania pobierane w kotłowni) stal nierdzewna stal nierdzewna stal nierdzewna stal nierdzewna 60/00 mm 60 mm (przewód sztywny) 60/00 mm 80 mm (Elastyczny przewód spalinowy) 60/00 mm x 80 mm 80 mm (przewód sztywny) 80 mm (Elastyczny przewód spalinowy) MCA 35 C 43 Przewód zbiorczy (3 CEP) Odnośnie wymiarowania takiego systemu zwrócić się do dostawcy przewodu 3 CEP OSTRZEŻENIE Długość maksymalna = długość prostych przewodów powietrzno-spalinowych + długość obliczeniowa dalszych elementów Maksymalna dłygość przewodu spalinowego (konfiguracje C 93, B 3P ) od kolana z podparciem do wylotu nie może przekroczyć: 4 30 m dla przewodów PPs sztywnych 4 5 m dla przewodów PPs elastycznych 4.9 Montaż czujnika temperatury zewnętrznej Jeżeli stosowane są większe długości, należy co 5 lub 30 m zamontować obejmy mocujące. Wykaz wyposażenia dodatkowego dla systemów odprowadzania spalin i odpowiednie długości zamieszczono w obowiązującym katalogu Wybór miejsca zamontowania Ważne jest, aby wybrać takie miejsce zainstalowania, w którym czujnik może dokonać prawidłowego i skutecznego pomiaru warunków zewnętrznych. Zalecane miejsca zainstalowania: 4 Na ścianie zewnętrznej strefy ogrzewanej, o ile to możliwe - na ścianie północnej 4 W połowie wysokości ogrzewanej strefy budynku 4 Miejsce z oddziaływaniem zmiennych czynników atmosferycznych 4 Chronione przed bezpośrednim oddziaływaniem promieni słonecznych AD

29 MCA Instalacja 4 Łatwo dostępne A B H Z Zalecane miejsce zainstalowania Dozwolone miejsce zamontowania czujnika Wysokość mieszkalna kontrolowana czujnikiem Strefa mieszkalna i kontrolowana czujnikiem 8800N00-C Nie zalecane miejsca zamontowania czujnika: 4 Miejsce osłonięte przez element budynku (balkon, dach, itd.) 4 W pobliżu zakłócających źródeł ciepła (słońce, komin, kratka wentylacyjna, itd.) 8800N00-C Umieszczenie czujnika zewnętrznego Zamocować czujnik przy pomocy dostarczonych śrub i kołków. A Z Kołki Wkręty do drewna Ø4 8800N003-C AD 7

30 4. Instalacja MCA Podłączenia elektryczne Automat palnikowy Kocioł jest całkowicie okablowany w fabryce. Podłączenie do sieci elektrycznej odbywa się przy pomocy kabla C. Wszystkie inne podłączenia zewnętrzne można wykonać na wtyku podłączeniowym (niskie napięcie). Najważniejsze dane konsoli sterowniczej przedstawiono w tabeli poniżej. Zasilanie elektryczne Wartość znamionowa głównego bezpiecznika F (30 VAC) Wartość znamionowa bezpiecznika F (30 VAC) Wentylator DC 30 VAC/50Hz 6.3 AT AT 7 VDC UWAGA Przestrzegać biegunowości wskazanych na zaciskach: faza (L), zero (N) i ziemia *. C A B C D E Przejście kabli 30 V Przejście kabli czujników Kabel zasilania Bezpiecznik 6,3 AT Bezpiecznik AT UWAGA Niżej wymienione elementy urządzenia znajdują się pod napięciem 30 V: 4 Pompa kotłowa. 4 Blok gazowy. 4 3-drogowy zawór mieszający. D E A B 4 Większość elementów konsoli sterowniczej i skrzynki podłączeniowej. 4 Kabel zasilania. C00336-E AD

31 MCA Instalacja Zalecenia OSTRZEŻENIE 4 Podłączenia elektryczne muszą być wykonywane przez uprawnionego elektryka, bezwzględnie po odłączeniu zasilania elektrycznego. 4 Kocioł jest całkowicie okablowany. Nie wolno dokonywać zmian w wewnętrznych połączeniach konsoli sterowniczej. 4 Podłączenie uziemienia musi być wykonane przed wszystkimi innymi podłączeniami elektrycznymi. Przy wykonywaniu podłączeń elektrycznych należy przestrzegać: 4 Przepisów oraz obowiązujących norm. 4 Danych zawartych na dostarczonych z kotłem schematach połączeń elektrycznych. 4 Zaleceń zawartych w tej instrukcji. UWAGA 4 Kable czujników oraz pod napięciem 30V muszą być oddzielone od siebie. 4 Poza kotłem: stosować rury lub kanały kablowe oddalone od siebie co najmniej o 0 cm AD 9

32 4. Instalacja MCA Umiejscowienie płytek elektronicznych SCU SU PCU PSU SCU PCU C TS + C AUX On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 3 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B C0099-F A Z E Nic nie podłączać. Płytka opcjonalna (Pakiet AD49) Nic nie podłączać AD

33 MCA Instalacja Dostęp do zacisków podłączeniowych Dla uzyskania dostępu do zacisków podłączeniowych postępować następująco:. Odkręcić o jedną czwartą obrotu śruby pod przednią pokrywą.. Zdjąć pokrywę przednią. C0035-C 3. Zaczepy przytrzymujące odchylić na bok. 4. Odchylić konsolę sterowniczą do przodu C0036-B AD 3

34 4. Instalacja MCA Podnieść zaczepy z przedniej strony konsoli. 6. Podnieść pokrywę konsoli C0037-B 7. Zdjąć osłonę płytek. 7 C00330-C AD

35 MCA Instalacja Podłączenie obiegu grzewczego bez mieszacza SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 4 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B C00304-M 3 A Z E R Nic nie podłączać. Podłączyć czujnik zewnętrzny. Podłączyć termostat zabezpieczający, jeżeli w obiegu grzewczym jest ogrzewanie podłogowe. 4 Usunąć zworkę. 4 Podłączyć do wtyku przewody termostatu zabezpieczającego. Nic nie podłączać AD 33

36 4. Instalacja MCA 35 Zamontować ciśnieniowe naczynie wzbiorcze w obiegu powrotu z c.o. z. ¼ Patrz rozdział: "Podłączenie ciśnieniowego naczynia wzbiorczego", strona Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania Patrz rozdział INSTALACJA Jeżeli termostat zabezpieczający jest podłączony do zacisku BL na listwie zacisków: BL.OTW. Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #PIERWOTNE PAR INSTAL ROZSZERZENIE GRZANIE STOP ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 69 ¼ "Nastawy wykonywane przez instalatora", strona Podłączenie obiegu bez mieszacza ale z podgrzewaczem c.w.u. SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 8 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B C00305-j AD

37 MCA Instalacja A Z Nic nie podłączać. UWAGA Nie podłączać do wyjścia Mr listwy zacisków. Zawór przełączający jest podłączony w kotle do płytki elektronicznej PCU. E R Podłączyć czujnik zewnętrzny. Podłączyć termostat zabezpieczający, jeżeli w obiegu grzewczym jest ogrzewanie podłogowe. 4 Usunąć zworkę. 4 Podłączyć do wtyku przewody termostatu zabezpieczającego. T Podłączyć anodę tytanową podgrzewacza. UWAGA 4 Jeżeli podgrzewacz jest wyposażony w zasilaną z obcego źródła anodę Titan Active System, podłączyć anodę do wejścia (+ do anody, - do zasobnika). 4 Jeżeli podgrzewacz nie jest wyposażony w anodę zasilaną z obcego źródła, podłączyć wtyk symulacyjny (dostarczany z czujnikiem c.w.u. - pakiet AD). Y U I Podłączenie czujnika c.w.u. (Pakiet AD). Podłączyć pompę cyrkulacyjną wody użytkowej (Opcja). Nic nie podłączać. Zamontować ciśnieniowe naczynie wzbiorcze w obiegu powrotu z c.o. z. ¼ Patrz rozdział: "Podłączenie ciśnieniowego naczynia wzbiorczego", strona Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania Patrz rozdział INSTALACJA Jeżeli pompa cyrkulacyjna c.w.u. jest podłączona do przyłącza MA na listwie zacisków: POMPA A () Jeżeli termostat zabezpieczający jest podłączony do zacisku BL na listwie zacisków: BL.OTW. Jeżeli jest podłączony podgrzewacz c.w.u. (typ BS60): BS60 () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #PIERWOTNE PAR INSTAL Poziom Instalator Menu #SYSTEM ROZSZERZENIE P.CWU TOTALNY STOP () Parametr jest wyświetlany tylko wtedy, gdy INSTALACJA jest nastawiona na ROZSZERZONA ZAL ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 69 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona 69 ¼ "Nastawy wykonywane przez instalatora", strona 80 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona AD 35

38 4. Instalacja MCA Podłączenie obydwu obiegów grzewczych za sprzęgłem hydraulicznym, a podgrzewacza c.w.u. przed SCU PCU C TS + C AUX 5 On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw B TS + B A 4 S SYST + TA - S ECS S EXT S DEP C S DEP B 8 C00367-F A Z Nic nie podłączać. UWAGA Nie podłączać do wyjścia Mr listwy zacisków. Zawór przełączający jest podłączony w kotle do płytki elektronicznej PCU. E R Podłączyć czujnik zewnętrzny. Podłączyć termostat zabezpieczający, jeżeli w obiegu grzewczym jest ogrzewanie podłogowe. 4 Usunąć zworkę. 4 Podłączyć do wtyku przewody termostatu zabezpieczającego AD

39 MCA Instalacja T Y Podłączenie dodatkowego obiegu do wyposażenia dodatkowego AD49. Podłączyć pompę obiegową c.o. (obieg A). Jeżeli podłączone jest ogrzewanie podłogowe, zainstalować termostat zabezpieczający za pompą obiegową c.o.. W razie przegrzania obiegu c.o. zadziała termostat zabezpieczający. U I Sprzęgło hydrauliczne. Podłączyć anodę tytanową podgrzewacza. UWAGA 4 Jeżeli podgrzewacz jest wyposażony w zasilaną z obcego źródła anodę Titan Active System, podłączyć anodę do wejścia (+ do anody, - do zasobnika). 4 Jeżeli podgrzewacz nie jest wyposażony w anodę zasilaną z obcego źródła, podłączyć wtyk symulacyjny (dostarczany z czujnikiem c.w.u. - pakiet AD). O P a z e Podłączyć pompę obiegową c.o. (obieg B). Podłączyć zawór 3-drogowy (obieg B). Podłączenie czujnika c.w.u. (Pakiet AD). Podłączyć pompę cyrkulacyjną c.w.u. do wyjścia AUX wyposażenia dodatkowego AD49 Nic nie podłączać. Zamontować ciśnieniowe naczynie wzbiorcze w obiegu powrotu z c.o. z. ¼ Patrz rozdział: "Podłączenie ciśnieniowego naczynia wzbiorczego", strona AD 37

40 4. Instalacja MCA Podłączenie obydwu obiegów i podgrzewacza c.w.u. ze sprzęgłem hydraulicznym SCU PCU C TS + C AUX 5 On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw B TS + B A 3 S SYST + TA - S ECS S EXT S DEP C S DEP B 7 C0093-j A Z E R T Nic nie podłączać. Podłączyć czujnik zewnętrzny. Podłączyć termostat zabezpieczający, jeżeli w obiegu grzewczym jest ogrzewanie podłogowe. 4 Usunąć zworkę. 4 Podłączyć do wtyku przewody termostatu zabezpieczającego. Sprzęgło hydrauliczne Podłączenie dodatkowego obiegu do wyposażenia dodatkowego AD AD

41 MCA Instalacja Y Podłączyć pompę obiegową c.o. (obieg A). Jeżeli podłączone jest ogrzewanie podłogowe, zainstalować termostat zabezpieczający za pompą obiegową c.o.. W razie przegrzania obiegu c.o. zadziała termostat zabezpieczający. U Podłączyć anodę tytanową podgrzewacza. UWAGA 4 Jeżeli podgrzewacz jest wyposażony w zasilaną z obcego źródła anodę Titan Active System, podłączyć anodę do wejścia (+ do anody, - do zasobnika). 4 Jeżeli podgrzewacz nie jest wyposażony w anodę zasilaną z obcego źródła, podłączyć wtyk symulacyjny (dostarczany z czujnikiem c.w.u. - pakiet AD). I O P a z Podłączyć pompę obiegową c.o. (obieg B). Podłączyć zawór 3-drogowy (obieg B). Podłączenie czujnika c.w.u. (Pakiet AD). Podłączyć pompę cyrkulacyjną c.w.u. do wyjścia MAUX wyposażenia dodatkowego AD49. Nic nie podłączać. Zamontować ciśnieniowe naczynie wzbiorcze w obiegu powrotu z c.o. z. ¼ Patrz rozdział: "Podłączenie ciśnieniowego naczynia wzbiorczego", strona Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania Patrz rozdział INSTALACJA WY.CWU: () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM ROZSZERZENIE POMPA () Parametr jest wyświetlany tylko wtedy, gdy INSTALACJA jest nastawiona na ROZSZERZONA ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 69 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona Podłączenie podgrzewacza buforowego Podgrzewacz buforowy QUADRO DU 750 W tym przykładzie instalacji podgrzewacz buforowy (typ QUADRO DU 750) posiada również strefę ciepłej wody. Kocioł załącza się systematycznie, aby utrzymać strefę ciepłej wody w podgrzewaczu buforowym, lub aby utrzymać zadaną temperaturę w podgrzewaczu niezależnym. Jeżeli podgrzewacz buforowy nie posiada strefy wody użytkowej, zastosować niezależny podgrzewacz c.w.u AD 39

42 4. Instalacja MCA 35 SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 9 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B C00368-H M 6 A Z E R T Y U I O Nic nie podłączać. Podłączyć pompę obiegową ogrzewania (Obieg A). Podłączyć anodę tytanową podgrzewacza. Jeżeli podgrzewacz nie jest wyposażony w anodę zasilaną z obcego źródła, podłączyć wtyk symulacyjny (dostarczany z czujnikiem c.w.u. - pakiet AD). Podłączenie czujnika c.w.u. (Pakiet AD). Podłączyć czujnik podgrzewacza buforowego (Pakiet AD50). Zasobnik buforowy. Czujnik kolektora. Podłączyć regulator solarny. Nic nie podłączać AD

43 MCA Instalacja Zamontować ciśnieniowe naczynie wzbiorcze w obiegu powrotu z c.o. z. ¼ Patrz rozdział: "Podłączenie ciśnieniowego naczynia wzbiorczego", strona Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania Patrz rozdział INSTALACJA WE. SYST () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM ROZSZERZENIE ZASOBN BUFOR () Parametr jest wyświetlany tylko wtedy, gdy INSTALACJA jest nastawiona na ROZSZERZONA ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 69 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona 69 Część c.w.u. bufora jest utrzymywana przez kocioł na zadanej temperaturze ciepłej wody użytkowej. Temperatura obiegu grzewczego jest utrzymywana wg wartości zadanej temperatury, która jest obliczana w zależności od temperatury zewnętrznej. Woda w strefie bufora zacznie być podgrzewana gdy, temperatura zmierzona przez czujnik bufora T spadnie o 6 C poniżej obliczonej wartości zadanej. Podgrzewanie wody w strefie bufora zakończy się, gdy temperatura bufora wzrośnie ponad obliczoną wartość zadaną AD 4

44 M 4. Instalacja MCA 35 Zasobnik buforowy typu PS i ładowanie podgrzewacza c.w.u. przez kocioł Kocioł załącza się tylko wtedy, gdy podgrzewacz buforowy nie jest dostatecznie ciepły, aby zapewnić ładowanie podgrzewacza c.w.u.. SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 9 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B G000030C A Z E R T Y U Podłączyć podgrzewacz c.w.u., jeżeli podgrzewacz buforowy R służy tylko do ogrzewania Podłączenie czujnika c.w.u. (Pakiet AD). Podłączyć pompę obiegową ogrzewania (Obieg A). Zasobnik buforowy. Podłączyć czujnik podgrzewacza buforowego. Czujnik kolektora. Podłączyć regulator solarny AD

45 MCA Instalacja I Podłączyć anodę tytanową podgrzewacza. Jeżeli podgrzewacz nie jest wyposażony w anodę zasilaną z obcego źródła, podłączyć wtyk symulacyjny (dostarczany z czujnikiem c.w.u. - pakiet AD). O Nic nie podłączać. Zamontować ciśnieniowe naczynie wzbiorcze w obiegu powrotu z c.o. z. ¼ Patrz rozdział: "Podłączenie ciśnieniowego naczynia wzbiorczego", strona Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania Patrz rozdział INSTALACJA WE. SYST () WY.CWU: () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM ROZSZERZENIE ZASOBN BUFOR POMPA () Parametr jest wyświetlany tylko wtedy, gdy INSTALACJA jest nastawiona na ROZSZERZONA ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 69 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona 69 Część c.w.u. bufora jest utrzymywana przez kocioł na zadanej temperaturze ciepłej wody użytkowej. Temperatura obiegu grzewczego jest utrzymywana wg wartości zadanej temperatury, która jest obliczana w zależności od temperatury zewnętrznej. Woda w strefie bufora zacznie być podgrzewana gdy, temperatura zmierzona przez czujnik bufora spadnie o 6 C poniżej obliczonej wartości zadanej. Podgrzewanie wody w strefie bufora zakończy się, gdy temperatura bufora wzrośnie ponad obliczoną wartość zadaną. Zasobnik buforowy typu PS i zasobnik c.w.u. ładowany przez ten zasobnik buforowy Kocioł rozpoczyna wytwarzanie c.w.u. tylko wtedy, gdy podgrzewacz buforowy nie jest wystarczająco ciepły, aby zapewnić ładowanie podgrzewacza c.w.u AD 43

46 4. Instalacja MCA 35 SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 8 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B C00369-F A Z E R T Y U I Nic nie podłączać. Podłączyć pompę obiegową ogrzewania (Obieg A). Podłączyć anodę tytanową podgrzewacza. Jeżeli podgrzewacz nie jest wyposażony w anodę zasilaną z obcego źródła, podłączyć wtyk symulacyjny (dostarczany z czujnikiem c.w.u. - pakiet AD). Zasobnik buforowy. Czujnik kolektora. Podłączyć regulator solarny. Podgrzewacz ciepłej wody. Podłączenie czujnika c.w.u.. Nic nie podłączać AD

47 MCA Instalacja Zamontować ciśnieniowe naczynie wzbiorcze w obiegu powrotu z c.o. z. ¼ Patrz rozdział: "Podłączenie ciśnieniowego naczynia wzbiorczego", strona Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania Patrz rozdział INSTALACJA WE. SYST () WY.CWU: () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM ROZSZERZENIE BUFOR+CWU POMPA () Parametr jest wyświetlany tylko wtedy, gdy INSTALACJA jest nastawiona na ROZSZERZONA ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 69 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona 69 Podgrzewacz c.w.u. jest ładowany przez podgrzewacz buforowy. Jeżeli temperatura podgrzewacza buforowego w trakcie podgrzewania podgrzewacza c.w.u. spadnie poniżej pierwotnej wartości zadanej c.w.u., temperaturę w podgrzewaczu buforowym utrzymuje kocioł, aby zapewnić podgrzewanie podgrzewacza c.w.u. Temperatura obiegu grzewczego jest utrzymywana wg wartości zadanej temperatury, która jest obliczana w zależności od temperatury zewnętrznej. Woda w strefie bufora zacznie być podgrzewana gdy, temperatura zmierzona przez czujnik bufora spadnie o 6 C poniżej obliczonej wartości zadanej. Podgrzewanie wody w strefie bufora zakończy się, gdy temperatura bufora wzrośnie ponad obliczoną wartość zadaną AD 45

48 4. Instalacja MCA Podłączenie instalacji basenu SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 6 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B 4 C0098-i 3 5 A Z E R Podłączyć pompę wtórną basenu. Podłączyć czujnik basenu. Wymiennik płytowy. Wymuszone wyłączenie ogrzewania basenu Jeżeli parametr WE.TEL: jest ustawiony na 0/ B, basen nie będzie podgrzewany, jeżeli zestyk jest rozwarty (nastawa fabryczna), zapewniona będzie tylko ochrona przeciwzamrożeniowa. Funkcja zestyku pozostaje nastawiana przez parametr WE.TEL. T Y Podłączyć pompę pierwotną basenu. Nic nie podłączać. Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania Patrz rozdział INSTALACJA OBIEG B: Jeżeli stosuje się WE.TEL WE.TEL: Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM T. MAX OB. B Poziom Instalator Menu #OGRANICZENIA WTÓRNE ROZSZERZENIE BASEN 0/ B Nastawić wartość T. MAX OB. B na temperaturę odpowiadającą zapotrzebowaniu wymiennika ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 69 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona 69 ¼ "Nastawy wykonywane przez instalatora", strona AD

49 MCA Instalacja Sterowanie obiegu basenu Regulacja umożliwia sterowanie obiegu basenu w dwóch przypadkach: Przypadek : Regulacja steruje obieg pierwotny (kocioł/ wymiennik) oraz obieg wtórny (wymiennik/basen). 4 Pompę obiegu pierwotnego (kocioł/wymiennik) podłączyć do wyjścia MB na listwie zacisków. Temperatura T. MAX OB. B będzie zapewniona w czasie pracy w trybie komfortu programu B zarówno w lecie, jak i w zimie. 4 Czujnik basenu (pakiet AD) podłączyć do wejścia S DEP B na listwie zacisków. 4 Wartość zadana czujnika basenu przyciskiem C na wartość z przedziału 5-39 C. Przypadek : Basen posiada już system regulacji, który ma być zachowany. Regulacja steruje tylko obieg pierwotny (kocioł/ wymiennik). 4 Pompę obiegu pierwotnego (kocioł/wymiennik) podłączyć do wyjścia MB na listwie zacisków. Temperatura T. MAX OB. B będzie zapewniona w czasie pracy w trybie komfortu programu B zarówno w lecie, jak i w zimie. Basen można również podłączyć do obiegu C, należy przy tym podłączyć wyposażenie dodatkowe AD49: 4 Podłączyć do listwy zacisków oznaczonej C. 4 Nastawić parametry obiegu C. Programowanie czasu pracy pompy obiegu wtórnego Pompa obiegu wtórnego pracuje w trybie pracy dziennej programu B zarówno w lecie, jak i w zimie. Wyłączenie Odnośnie przygotowania basenu do zimy prosimy zwrócić się do serwisu opiekującego się basenem AD 47

50 4. Instalacja MCA Podłączenie podgrzewacza z grzałką elektryczną SCU PCU C TS + C AUX On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 8 B TS + B A 3 S SYST + TA - S ECS S EXT S DEP C S DEP B C0043-E A Z E R T Y U I Nic nie podłączać. Możliwość podłączenia podgrzewacza elektrycznego (z wyposażeniem dodatkowym AD49) lub do E Wyjście obiegu A - Możliwość podłączenia podgrzewacza elektrycznego (lub do Z) Zasilanie przekaźnika sterującego grzałki elektrycznej Podłączyć anodę tytanową podgrzewacza. Jeżeli podgrzewacz nie jest wyposażony w anodę zasilaną z obcego źródła, podłączyć wtyk symulacyjny (dostarczany z czujnikiem c.w.u. - pakiet AD). Podłączenie czujnika c.w.u. (Pakiet AD). Podłączyć czujnik zewnętrzny Nic nie podłączać AD

51 TELCOM AL AL PRG 3 ALP # V V SET MCA Instalacja Zamontować ciśnieniowe naczynie wzbiorcze w obiegu powrotu z c.o. z. ¼ Patrz rozdział: "Podłączenie ciśnieniowego naczynia wzbiorczego", strona Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania Patrz rozdział INSTALACJA Jeżeli podgrzewacz elektryczny jest podłączany do MA: OBIEG A: () Jeżeli podgrzewacz elektryczny jest podłączany do MAUX: S.DOD.: () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM ROZSZERZENIE CWU ELE. CWU ELE. () Parametr jest wyświetlany tylko wtedy, gdy INSTALACJA jest nastawiona na ROZSZERZONA ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 69 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona Podłączenie wyposażenia dodatkowego Przykład: Moduł zdalnego sterowania dialogowego TELCOM, zdalne sterowania dla obiegów A i B, drugi podgrzewacz c.w.u. SCU PCU C TS + C AUX On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw B TS + B A 5 S SYST + TA - S ECS S EXT S DEP C S DEP B MODE MODE C0094-F A Z Nic nie podłączać. Podłączyć pompę ładującą drugiego podgrzewacza AD 49

52 4. Instalacja MCA 35 E R T Y U I O Drugi podgrzewacz c.w.u. Podłączyć czujnik c.w.u. do drugiego podgrzewacza. Lampka sygnalizacyjna alarmu Podłączyć moduł zdalnego sterowania dialogowego TELCOM (jeżeli jest dostępny w Waszym kraju). Podłączenie BUS kaskady, VM isystem Podłączenie zdalnego sterowania (Pakiet AD54/FM5). Nic nie podłączać. Nastawy do wykonania w tym typie instalacji Parametry Dostęp Nastawy do wykonania Patrz rozdział INSTALACJA POMPA A () Jeżeli jest podłączony drugi podgrzewacz: S.DOD.: () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM ROZSZERZENIE USTERKA CWU () Parametr jest wyświetlany tylko wtedy, gdy INSTALACJA jest nastawiona na ROZSZERZONA ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 69 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona Podłączenie w kaskadę Podgrzewacz c.w.u. za sprzęgłem hydraulicznym C00435-C 7 A Kocioł prowadzący Z Kocioł podrzędny AD

53 MCA Instalacja E Kocioł podrzędny- 3 R T Y U I Pompa ładująca c.w.u. Podłączenie czujnika c.w.u. (Pakiet AD) Kabel (BUS) Sprzęgło hydrauliczne Czujnik temperatury zasilania kaskady Podłączyć czujnik do zacisku S SYST kotła prowadzącego. Zamontować ciśnieniowe naczynie wzbiorcze w obiegu powrotu z c.o. z. ¼ Patrz rozdział: "Podłączenie ciśnieniowego naczynia wzbiorczego", strona Nastawy do wykonania w tym typie instalacji: Kocioł prowadzący Parametry Dostęp Nastawy do wykonania Patrz rozdział INSTALACJA WY.CWU: () KASKADA () REGUL MASTER () SIEC SYSTEM () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SIEC Poziom Instalator Menu #SIEC Poziom Instalator Menu #SIEC ROZSZERZENIE POMPA ZAL ZAL DODAJ SLAVE () Parametr jest wyświetlany tylko wtedy, gdy INSTALACJA jest nastawiona na ROZSZERZONA ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 69 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona 69 ¼ "Konfigurowanie sieci", strona 88 Nastawy do wykonania w tym typie instalacji: Kotły podrzędne Parametry Dostęp Nastawy do wykonania Patrz rozdział INSTALACJA KASKADA () REGUL MASTER () NUMER SLAVE () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SIEC Poziom Instalator Menu #SIEC Poziom Instalator Menu #SIEC ROZSZERZENIE ZAL NIE, 3,... () Parametr jest wyświetlany tylko wtedy, gdy INSTALACJA jest nastawiona na ROZSZERZONA ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 69 ¼ "Konfigurowanie sieci", strona AD 5

54 4. Instalacja MCA 35 Podgrzewacz c.w.u. podłączony do kotła prowadzącego C0059-B 4 A Kocioł prowadzący Z Kocioł podrzędny- E Kocioł podrzędny- 3 R T Y U Sprzęgło hydrauliczne Czujnik temperatury zasilania kaskady Podłączyć czujnik do zacisku S SYST kotła prowadzącego. Kabel (BUS) Podłączenie czujnika c.w.u. (Pakiet AD) Zamontować ciśnieniowe naczynie wzbiorcze w obiegu powrotu z c.o. z. ¼ Patrz rozdział: "Podłączenie ciśnieniowego naczynia wzbiorczego", strona Nastawy do wykonania w tym typie instalacji: Kocioł prowadzący Parametry Dostęp Nastawy do wykonania Patrz rozdział INSTALACJA WY.CWU: () KASKADA () REGUL MASTER () SIEC SYSTEM () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SIEC Poziom Instalator Menu #SIEC Poziom Instalator Menu #SIEC ROZSZERZENIE UV ZAL ZAL DODAJ SLAVE () Parametr jest wyświetlany tylko wtedy, gdy INSTALACJA jest nastawiona na ROZSZERZONA ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 69 ¼ "Nastawa parametrów charakterystycznych dla instalacji", strona 69 ¼ "Konfigurowanie sieci", strona AD

55 MCA Instalacja Nastawy do wykonania w tym typie instalacji: Kotły podrzędne Parametry Dostęp Nastawy do wykonania Patrz rozdział INSTALACJA KASKADA () REGUL MASTER () NUMER SLAVE () Poziom Instalator Menu #SYSTEM Poziom Instalator Menu #SIEC Poziom Instalator Menu #SIEC Poziom Instalator Menu #SIEC ROZSZERZENIE ZAL NIE, 3,... () Parametr jest wyświetlany tylko wtedy, gdy INSTALACJA jest nastawiona na ROZSZERZONA ¼ "Wyświetlanie parametrów w trybie rozszerzonym", strona 69 ¼ "Konfigurowanie sieci", strona Schemat elektryczny X X X3 X5 X6 X7 X8 X BR BL BL GN/ GN/YW YW BR BR BL BL BR GN/ YW GY BK BL GN/ YW GN/ YW WH BL RD WH BK 3 GN/ YW BR BL 3 BK BK BK BK BK BK K SCU-C X5 4 X X X X4 X7 X9 S IT GB DV PUMP A FAN L N P 30V, 50Hz HLS E X0 X X BK BK BK 3 BL RD BK BK 3 BK BK BK BK BK BK OR YW WH RD GY GN X X3 X X4 X5X6 3 4 X7 X8X9 X3 X4 X5 X X X6 X0 X PSU PWM PUMP SCU-C FS RTS FTS PS DIS X4 X3 X T0087-H AD 53

56 4. Instalacja MCA 35 P Zasilanie DV 3-drogowy zawór mieszający FTS Czujnik zasilania SCU-C Wtórna płyta sterowania PUMP A Regulacja elektroniczna pompy kotłowej PS Czujnik ciśnienia S Wyłącznik główny HLS Termostat zabezpieczający PSU Pamięć parametrów płyt PCU i SU IT Transformator zapłonowy FAN Wentylator PWM PUMP Sygnał modulacji pompy kotłowej E Stycznik zapłonu FS Miernik natężenia przepływu DIS Wyświetlacz GB Blok gazowy RTS Czujnik temperatury powrotu 4. Napełnienie instalacji 4... Uzdatnianie wody W wielu przypadkach kocioł i instalacja centralnego ogrzewania mogą być napełnione zwykłą wodą wodociągową, bez konieczności jej uzdatniania. OSTRZEŻENIE Nie dodawać produktów chemicznych do wody w obiegu grzewczym bez konsultacji z De Dietrich Thermique. Na przykład: środki przeciwzamrożeniowe, zmiękczacze wody, produkty zwiększające lub zmniejszające wartość ph, dodatki chemiczne i/lub inhibitory. Mogą one spowodować usterki w kotła i uszkodzenie wymiennika. 4 Przepłukać instalację c.o. w ilości minimum 3-krotnej pojemności instalacji c.o.. Przepłukać przewody c.w.u. ilością wynoszącą minimum 0 pojemność rur. Dla optymalnej pracy kotła, woda w instalacji powinna posiadać następujące parametry: Zawartość ph (woda nie uzdatniona) Zawartość ph (woda uzdatniona) Całkowita moc zainstalowana (kw) > 550 ph ph 7-8,5 7-8,5 7-8,5 7-8,5 Przewodność przy 5 C µs/cm Chlorki mg/l Inne elementy mg/l < < < < Całkowita twardość wody () f dh 0,5-0,0 0,5 -, 0,5-8,4 0,5 -,8 mmol/l 0, - 3,5 0, -,0 0, -,5 0, - 0,5 () W instalacjach ze stałym ogrzewaniem przy całkowitej mocy instalacji; o maksymalnej mocy 00 kw, odpowiednia całkowita maksymalna twardość wynosi 8,4 dh (,5 mmol/l, 5 f) i gdy jest wyższa niż 00 kw, odpowiednia całkowita maksymalna twardość wynosi,8 dh (0,5 mmol/l, 5 f) AD

57 4 3 MCA Instalacja Jeśli uzdatnianie wody, jest to konieczne, De Dietrich Thermique poleca następujących producentów: 4 Cillit 4 Climalife 4 Fernox 4 Permo 4 Sentinel 4... Napełnienie syfonu. Zdemontować syfon.. Napełnić syfon wodą. Syfon musi być napełniony do oznakowania. 3. Zamontować syfon z powrotem. UWAGA T0053-B 4 Przed uruchomieniem kotła syfon napełnić wodą, aby spaliny nie dostawały się do pomieszczenia. 4 Wąż odprowadzający zamontować nad przegrodą wodną Napełnienie instalacji UWAGA Przed napełnieniem otworzyć zawory we wszystkich grzejnikach w instalacji. T0008-B. Otworzyć zawory wody zimnej i zasilania c.o.. T0060-A AD 55

58 4. Instalacja MCA 35. Otworzyć zawory separatora systemu (Przy napełnianiu można odprowadzić powietrze z układu przez odpowietrznik automatyczny). bar T0068-A 3. Zamknąć separator systemu, gdy manometr wskaże ciśnienie bary T0069-A 4. Sprawdzić szczelność połączeń wodnych. T00507-B AD

59 MCA Uruchomienie 5 Uruchomienie 5. Konsola sterownicza 5... Opis przycisków A A A B bar AUTO C STD D E F A B C D E F Przycisk nastawy temperatur (ogrzewanie, c.w.u., basen) Przycisk wyboru trybu pracy Przycisk odstąpienia c.w.u. Przycisk dostępu do parametrów nastawianych przez instalatora Przyciski, których funkcja zależy od uprzedniego wyboru Pokrętło nastawy: 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość AD 57

60 5... Opis wyświetlacza Funkcje przycisków > Przycisk dostępu do różnych menu ( Przycisk przeglądania menu ' 5. Uruchomienie MCA 35 Przycisk przeglądania parametrów bar AUTO STD C00696-A? Symbol jest wyświetlany, gdy do dyspozycji jest tekst pomocy f STD Wyświetlenie krzywej wybranego parametru Reset programów czasowych b Wybór trybu komfortu lub dni do zaprogramowania v Wybór trybu z obniżoną temperaturą lub anulowanie wyboru dni do zaprogramowania j Powrót do poprzedniego poziomu menu ESC Powrót do poprzedniego poziomu menu bez zapamiętania dokonanych zmian t Odblokowanie ręczne awarii Poziom mocy palnika C00705-A Cały symbol miga: Palnik startuje, ale jeszcze nie ma płomienia bar Część symbolu miga: moc zwiększa się AUTO STD C00704-A Symbol wyświetlany ciągle: żądana moc jest osiągnięta C0070-A C00703-A C0070-B Część symbolu miga: moc zmniejsza się AD

61 Tryby pracy p Tryb LATO: Ogrzewanie jest wyłączone. Wytwarzanie c.w.u. jest nadal zapewnione b Tryb ZIMA: Ogrzewanie i przygotowanie ciepłej wody użytkowej jest aktywne bar AUTO STD C00697-B AUTO Praca w trybie automatycznym zgodnie z programem czasowym x Praca dzienna: symbol jest wyświetlany, gdy aktywne jest odstąpienie DZIEŃ (komfort) bar AUTO MCA Uruchomienie STD C00698-B m 4 Symbol migający: odstąpienie tymczasowe 4 Symbol wyświetlany ciągle: odstąpienie stałe Praca z obniżoną temperaturą: symbol jest wyświetlany, gdy aktywne jest odstąpienie NOC (temperatura obniżona) 4 Symbol migający: odstąpienie tymczasowe 4 Symbol wyświetlany ciągle: odstąpienie stałe g Tryb wakacyjny: symbol jest wyświetlany, gdy aktywne jest odstąpienie WAKACJE (ochrona przeciwzamrożeniowa) 4 Symbol migający: tryb wakacyjny jest zaprogramowany 4 Symbol wyświetlany ciągle: tryb wakacyjny jest aktywny m Praca ręczna Ciśnienie w instalacji bar Wskaźnik ciśnienia: symbol jest wyświetlany, gdy jest podłączony czujnik ciśnienia wody. 4 Symbol migający: Ilość wody jest niedostateczna. bar AUTO STD C00708-A l 4 Symbol wyświetlany ciągle: Ilość wody jest wystarczająca. Poziom ciśnienia wody 4 R : 0,9-, bar 4 E :,-,5 bar 4 Z :,6-,9 bar 4 A :,0-,3 bar 4 l : >,4 bar AD 59

62 5. Uruchomienie MCA 35 Odstąpienie od programu c.w.u Gdy aktywne jest odstąpienie od programu c.w.u., wyświetlany jest pasek: bar 4 Pasek miga: odstąpienie tymczasowe 4 Pasek jest wyświetlany stale: odstąpienie stałe AUTO STD C00707-A Pozostałe informacje r Symbol jest wyświetlany w trakcie wytwarzania ciepłej wody użytkowej. bar w Wskazanie zaworu mieszającego: Symbol jest wyświetlany, gdy podłączony jest 3-drogowy zawór mieszający. AUTO STD C00699-B 4 x : 3-drogowy zawór mieszający otwiera się 4 c : 3-drogowy zawór mieszający zamyka sie M Symbol jest wyświetlany w trakcie pracy pompy. Nazwa obiegu, którego parametr jest wyświetlany Dostęp do różnych poziomów nastaw Poziom Użytkownik Informacje i nastawy na poziomie Użytkownik są dostępne dla wszystkich.. Nacisnąć przycisk >. bar AUTO STD NIEDZIELA :45 C009-A AD

63 MCA Uruchomienie Poziom Instalator bar AUTO TEMP.: 68 STD DIMANCHE :45 Dostęp do danych i nastaw na poziomie Instalator mogą mieć tylko uprawnieni instalatorzy.. Naciskać przycisk - przez ok. 5 sek.. Przed wyświetleniem poziomu Instalator wyświetlane jest menu #POMIAR EMISJI. Przytrzymać przyciśnięty przycisk -, aż wyświetli się #JEZYKI. 5" C0035-E-0 Poziom Serwis bar AUTO TEMP.: STD DIMANCHE :45 Informacje i nastawy na poziomie Serwis są przeznaczone tylko dla uprawnionych pracowników serwisu.. Naciskać przycisk - przez ok. 0 sek.. Przed wyświetleniem poziomu Serwis wyświetli się menu Instalator. Przytrzymać przyciśnięty przycisk -, aż wyświetli się #PARAMETRY. 0" C007-C Nawigacja w menu bar #POMIARY #WYBÓR PROG CZASOWYCH #PROGRAMOWANIE #NASTAWY #CZAS.DZIEN AUTO STD. Obracać pokrętłem, aby wybrać żądane menu.. Nacisnąć pokrętło, aby wywołać menu. Nacisnąć przycisk j, aby powrócić do poprzedniego wyświetlenia. C000-A AD 6

64 5. Uruchomienie MCA 35 bar PROG BIEZACY B PROG BIEZACY C AUTO STD P P3 3. Obracać pokrętłem, aby wybrać żądany parametr. 4. Nacisnąć pokrętło, aby zmienić parametr. Nacisnąć przycisk j, aby powrócić do poprzedniego wyświetlenia. bar PROG BIEZACY C Wybór programugodz. Uzytego do P4 C AUTO STD C00-B Obracać pokrętłem, aby zmienić parametr. 6. Nacisnąć pokrętło dla potwierdzenia. Nacisnąć przycisk h dla anulowania. bar AUTO STD x LUNDI :45 C00-B Aby powrócić do wyświetlenia głównego nacisnąć razy przycisk j. Zamiast pokrętła można również użyć przyciski ( i '. C004-A Kontrole przed uruchomieniem 5... Przygotowanie kotła do uruchomienia OSTRZEŻENIE Nie uruchamiać kotła, jeżeli dostarczany gaz nie jest zgodny z gazem zatwierdzonym. Postępowanie przy przygotowaniu kotła do uruchomienia: 4 Sprawdzić, czy dostarczany gaz odpowiada danym na tabliczce znamionowej kotła. 4 Sprawdzić zasilanie gazu. 4 Sprawdzić obieg hydrauliczny. 4 Sprawdzić ciśnienie wody w instalacji grzewczej. 4 Sprawdzić połączenia elektryczne do zdalnego sterowania i innych regulatorów zewnętrznych. 4 Sprawdzić inne podłączenia. 4 Sprawdzić kocioł pod pełnym obciążeniem. Sprawdzić ustawienie składu gaz/powietrze i ewentualnie skorygować AD

65 MCA Uruchomienie 4 Sprawdzić kocioł przy obniżonym obciążeniu. Sprawdzić ustawienie składu gaz/powietrze i ewentualnie skorygować. 4 Czynności końcowe Instalacja gazowa OSTRZEŻENIE Sprawdzić czy kocioł wyłączony jest spod napięcia. C. Otworzyć główny zawór gazowy.. Odkręcić o /4 obrotu obydwie śruby pod przednią obudową i zdjąć obudowę. 3. Odchylić na bok zaczepy mocujące, następnie odchylić skrzynkę sterowniczą do przodu. 4. Sprawdzić ciśnienia zasilania gazem na króćcu pomiarowym C na zespole gazowym. OSTRZEŻENIE ¼ Dozwolone rodzaje gazu - patrz rozdział: "Kategorie urządzenia", strona 8 5. Sprawdzić szczelność podłączeń gazowych wykonanych za zaworem gazowym kotła. 6. Sprawdzić szczelność przewodu gazowego wraz z armaturą. Ciśnienie próbne nie może przekroczyć wartości 60 mbar. 7. Odpowietrzyć przewody gazowe przez odkręcenie punktu pomiarowego na multibloku. Punkt pomiarowy ponownie zakręcić gdy przewody gazowe są wystarczająco odpowietrzone. 8. Sprawdzić szczelność podłączeń gazowych w kotle. T0058-B Obieg hydrauliczny 4 Upewnić się, że syfon kondensatu wypełniony jest wodą do znacznika. 4 Sprawdzić szczelność podłączeń hydraulicznych Podłączenia elektryczne 4 Sprawdzić podłączenia elektryczne. 5.3 Uruchomienie kotła. Obudowę sterowania odchylić do góry i zamocować na boku przy pomocy zacisków.. Otworzyć główny zawór gazowy. 3. Otworzyć zawór gazowy kotła AD 63

66 5. Uruchomienie MCA Załączyć kocioł wyłącznikiem głównym. C00366-B bar LANGUE FRANCAIS Français - Deutsch - English - Italiano - Espanol - Nederlands - Pycck - Polski - Türk - STD 5. Przy pierwszym załączeniu wyświetlone zostanie menu JEZYK. Wybrać żądany język poprzez obracanie pokrętłem. 6. Nacisnąć pokrętło dla potwierdzenia. Kocioł rozpoczyna automatyczny cykl odpowietrzania trwający 3 minuty i powtarzany każdorazowo po włączeniu zasilania elektrycznego. Błąd w trakcie procedury uruchamiania: C0086-C 4 Na ekranie nie pojawia się żadna informacja: - Sprawdzić napięcie w sieci zasilającej - Sprawdzić bezpieczniki - Sprawdzić podłączenie kabla sieciowego do wtyku X płytki PCU 4 W przypadku usterki błąd jest wyświetlany na ekranie. ¼ Patrz rozdział: "Komunikaty (kod typu Bxx lub Mxx)", strona 08 Jeżeli jest podłączony czujnik c.w.u. i aktywna jest funkcja ochrony przed legionellami, po zakończeniu programu odpowietrzania kocioł rozpoczyna podgrzewanie wody w podgrzewaczu. Okres grzania zależy od wielkości instalacji c.w.u Regulacje gazu Przystosowanie do innego rodzaju gazu OSTRZEŻENIE Poniższe czynności może wykonywać tylko autoryzowany instalator. Kocioł jest nastawiony fabrycznie do pracy z gazem ziemnym E (G0). Dla pracy z innym rodzajem gazu należy wykonać następujące czynności: 4 Ustawić stosunek powietrze-gaz. ¼ "Regulacja składu mieszanki gaz-powietrze (stopień górny)", strona 65 ¼ "Regulacja składu mieszanki gaz-powietrze (stopień dolny)", strona AD

67 MCA Uruchomienie 4 Nastawić prędkość obrotową wentylatora przy pomocy parametrów MIN OBR WENT., MAX.DMUCH.GRZ, MAX WENT CWU i START WENT: ¼ Patrz rozdział: "Nastawy wykonywane przez instalatora", strona Regulacja składu mieszanki gaz-powietrze (stopień górny). Odkręcić zaślepkę pomiaru spalin.. Podłączyć analizator spalin. OSTRZEŻENIE Dopilnować, aby otwór wokół sondy był w trakcie pomiaru dobrze uszczelniony. T0058-A bar AUTO TEMP.: 68 STD NIEDZIELA :45 3. Przy wyświetleniu początkowym nacisnąć przycisk -. Na ekranie pojawia się menu POMIAR EMISJI. W trakcie przebiegu automatycznego cyklu odpowietrzania wykonanie tych operacji nie jest możliwe. bar POMIAR EMISJI GENERATORA : GENE AUTO C007-A Wybrać żądany generator. Wyświetlone zostają właściwości generatora. STD bar GENE : PMAX TEMP KOTLA 68 C I- JONIZ 0µA OBROTY WENTYL tr/min AUTO STD OFF => PMAX C00346-A Obracać pokrętłem, aż wyświetlone zostanie P MAX. Kocioł przechodzi do pracy na pełnej mocy. 6. Zmierzyć zawartość procentową O i CO w spalinach (zdjąć przednią obudowę). C00347-A AD 65

68 5. Uruchomienie MCA 35 A 7. Jeżeli skład spalin nie odpowiada żądanym parametrom, skorygować wartości śrubą regulacyjną A. 8. Skontrolować przez wziernik płomień. Płomień nie może się odrywać. T00093-A Wartości kontrolne i nastawy O /CO dla gazu H (G0) przy maksymalnej mocy Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 35 4,8 ± 0,4 9,0 ± 0, 4,8 ± 0,5 9,0 ± 0,3 Wartości kontrolne i nastawy O /CO dla propanu (G3) przy maksymalnej mocy Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 35 5, ± 0,3 0,3 ± 0, 5, ± 0,5 0,3 ± 0,3 Wartości kontrolne i nastawy O /CO dla gazu Lw (G7) przy maksymalnej mocy Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 35 4,6 ± 0,4 8,9 ± 0, 4,6 ± 0,6 8,9 ± 0, Regulacja składu mieszanki gaz-powietrze (stopień dolny). Odkręcić zaślepkę pomiaru spalin.. Podłączyć analizator spalin. OSTRZEŻENIE Dopilnować, aby otwór wokół sondy był w trakcie pomiaru dobrze uszczelniony. T0058-A AD

69 MCA Uruchomienie bar AUTO TEMP.: 68 STD NIEDZIELA :45 3. Przy wyświetleniu początkowym nacisnąć przycisk -. Na ekranie pojawia się menu POMIAR EMISJI. W trakcie przebiegu automatycznego cyklu odpowietrzania wykonanie tych operacji nie jest możliwe. bar POMIAR EMISJI GENERATORA : GENE AUTO C007-A Wybrać żądany generator. Wyświetlone zostają właściwości generatora. STD bar C00346-A GENE : PMIN TEMP KOTLA 68 C I- JONIZ 0µA OBROTY WENTYL. 850 tr/min AUTO STD AUTO => PMIN 5. Obracać pokrętłem, aż zostanie wyświetlone P MIN. Moc minimalna jest ustawiona. W trakcie przebiegu automatycznego cyklu odpowietrzania wykonanie tych operacji nie jest możliwe. 6. Zmierzyć zawartość procentową O i CO w spalinach (zdjąć przednią obudowę). B C00348-B Jeżeli skład spalin nie odpowiada żądanym parametrom, skorygować wartości śrubą regulacyjną B. 4 Dokręcać śrubę B w kierunku przeciwnym do ruchu wskazówek zegara w celu uzyskania niższej wartości CO. 4 Dokręcać śrubę B zgodnie z ruchem wskazówek zegara w celu uzyskania wyższej wartości CO. B 8. Skontrolować przez wziernik płomień. Płomień musi być stabilny, koloru niebieskiego z pomarańczowymi cząstkami wokół krawędzi palnika. T B AD 67

70 5. Uruchomienie MCA 35 Wartości kontrolne i nastawy O /CO dla gazu H (G0) przy obciążeniu częściowym Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 35 5,5 ± 0,4 8,6 ± 0, 5,5 ± 0,4 8,6 ± 0, Wartości kontrolne i nastawy O /CO dla propanu (G3) przy obciążeniu częściowym Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 35 5,8 ± 0,3 9,9 ± 0, 5,8 ± 0,3 9,9 ± 0, Wartości kontrolne i nastawy O /CO dla gazu Lw (G7) przy obciążeniu częściowym Typ kotła Ustawiana wartość Wartość kontrolna O (%) CO (%) O (%) CO (%) MCA 35 5,3 ± 0,4 8,5 ± 0, 5,3 ± 0,4 8,5 ± 0, Sprawdzanie składu spalin na pełnej i minimalnej mocy powtarzać tak długo, aż zostaną w obu przypadkach uzyskane właściwe (zgodne z tabelą) wartości CO lub O w spalinach. Aby opuścić tryb POMIAR EMISJI nacisnąć kilka razy na j Podstawowa regulacja mieszanki gaz/ powietrze 8 A B 9 0 T00985-B W przypadku, gdy mieszanka gaz/powietrze nie jest wyregulowana, armatura gazowa wyposażona jest w podstawową regulację. W tym celu postępować następująco:. Odłączyć zasilanie elektryczne kotła.. Zamknąć zawór gazowy kotła. 3. Zdemontować przewód doprowadzający powietrze do zwężki Venturiego. 4. Odkręcić górne podłączenie armatury gazowej. 5. Wyciągnąć wtyk pod wentylatorem. 6. Odpiąć zaciski mocujące zespół wentylatora/kolana mieszającego do wymiennika głównego. 7. Całkowicie zdjąć zespół wentylatora/kolana mieszającego. ¼ W przypadku czynności 3 do 7 włącznie, patrz rozdział: "Kontrola palnika i czyszczenie wymiennika", strona Dokręcać śrubę regulacyjną A na armaturze gazowej w celu zmiany położenia w punkcie oporu. 9. Dokręcać śrubę regulacyjną B na armaturze gazowej w kierunku przeciwnym do ruchu wskazówek zegara, aż pokryje się ona z przednią częścią. 0.Dokręcić śrubę regulacyjną B na armaturze gazowej, o 6 obr., zgodnie z ruchem wskazówek zegara..przy montażu kotła wszystkie elementy zamontować z powrotem w odwrotnej kolejności AD

71 MCA Uruchomienie 5.5 Kontrole i regulacje po uruchomieniu Wyświetlanie parametrów w trybie rozszerzonym bar AUTO TEMP.: 68 5" STD DIMANCHE :45 Dostarczana konsola sterowanicza jest tak nastawiona, aby wyświetlać tylko parametry klasyczne. Aby przełączyć się w tryb rozszerzony postępować następująco:. Wywołać poziom Instalator: Naciskać przycisk - przez ok. 5 sek... Wybrać menu #SYSTEM. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 6 3. Ustawić parametr INSTALACJA na ROZSZERZENIE. C0035-E-0 Poziom Instalator - Menu #SYSTEM Parametr Zakres regulacji Opis Nastawa fabryczna Nastawa użytkownika INSTALACJA KLASYCZNA Wyświetlenie parametru instalacji klasycznej KLASYCZNA ROZSZERZENIE Wyświetlenie wszystkich parametrów Niezależnie od tego, które przyciski zostały naciśnięte, regulator przechodzi w tryb KLASYCZNA po 30 min Nastawa parametrów charakterystycznych dla instalacji bar AUTO TEMP.: 68 5" STD DIMANCHE :45 C0035-E-0. Wywołać poziom Instalator: Naciskać przycisk - przez ok. 5 sek... Wybrać menu #SYSTEM. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 6 3. Nastawić parametry zależnie od podłączeń wyprowadzonych na płytce elektronicznej: AD 69

72 5. Uruchomienie MCA 35 Poziom Instalator - Menu #SYSTEM Parametr Zakres regulacji Opis Nastawa fabryczna OBIEG A: ()() DIRECT Zastosowanie jako obieg grzewczy bez mieszacza PROGRAM. H.TEMP CWU CWU ELE. NIEOB. Zastosowanie jako niezależnie programowane wyjście Możliwa praca obiegu A w lecie pomimo ręcznego lub automatycznego wyłączenia w lecie Podłączenie drugiego podgrzewacza c.w.u. Pozwala sterować grzałkę elektryczną zależnie od programu dziennego dla obiegu A, wtrybie pracy w lecie Żadne dane odnoszące się do obiegu A nie są wyświetlone OBIEG B: () V3V Podłączenie obiegu grzewczego z zaworem 3- drogowym (Przykład: Ogrzewanie podłogowe) BASEN DIRECT Używanie obiegu do sterowania basenu Używanie obiegu jako obiegu bez mieszacza OBIEG C: () V3V Podłączenie obiegu grzewczego z zaworem 3- drogowym (Przykład: Ogrzewanie podłogowe) BASEN DIRECT Używanie obiegu do sterowania basenu Używanie obiegu jako obiegu bez mieszacza POMPA A ()() POMPA GRZ A Pompa obiegu A: Wyjście MA stosuje się do sterowania pompy obiegu A ON DODA P.CWU P.PIER PAL. USTERKA Wykorzystany do wznowienia funkcji parametru S.DOD.: bez dołączania wyposażenia dodatkowego Płytka + czujnik (Pakiet AD49) Pozwala sterować pompę cyrkulacyjną c.w.u. zaleznie od programu dziennego c.w.u. i wymusić jej pracę przy odstąpieniu od programu c.w.u. Wyjście MA będzie aktywne, gdy w obiegu wtórnym wystąpi zapotrzebowanie na grzanie Wyjście MA będzie aktywne, gdy wystąpi zapotrzebowanie na pracę palnika Wyjście MA będzie aktywne, gdy wystąpi usterka WY.CWU: () POMPA Zastosowanie pompy ładującej zasobnik dla wyjścia Mr UV Zastosowanie zaworu przełączającego do wytwarzania c.w.u. BS60 () ZAL Podgrzewacz o niewielkiej pojemności NIE NIE Podgrzewacz o dużej pojemności DIRECT V3V V3V POMPA GRZ A UV Nastawa użytkownika () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Jeżeli wykorzystywana jest pompa zintegrowana z kotłem, dla obiegu A (parametr OBIEG A: ustawiony na DIRECT), wyjście MA jest wolne (3) Parametr jest wyświetlany tylko wtedy, gdy parametr POMPA A jest ustawiony na ON DODA, lub gdy podłączona jest opcjonalna karta rozszerzeń dla 3-drogowego zaworu mieszającego AD

73 MCA Uruchomienie Poziom Instalator - Menu #SYSTEM Parametr Zakres regulacji Opis Nastawa fabryczna S.DOD ()(3) P.CWU Używanie jako pompy cyrkulacyjnej c.w.u. P.CWU PROGRAM. Zastosowanie jako niezależnie programowane wyjście P.PIER PAL. CWU USTERKA CWU ELE. Wyjście MAUX będzie aktywne, gdy w obiegu wtórnym wystąpi zapotrzebowanie na grzanie Wyjście MAUX będzie aktywne, gdy wystąpi zapotrzebowanie na pracę palnika Użycie jako obiegu pierwotnego drugiego podgrzewacza c.w.u. Wyjście MAUX będzie aktywne, gdy wystąpi usterka Pozwala sterować grzałkę elektryczną zależnie od programu dziennego dla obiegu AUX, wtrybie pracy w lecie WE. SYST () SYSTEM Wejście czujnika wykorzystuje się do podłączenia wspólnego czujnika zasilania instalacji kaskadowej ZASOBN BUFOR Bufor włączony tylko dla ogrzewania CWU WARSTWOWY Stosowanie podgrzewacza c.w.u. z czujnikami (u góry i u dołu) BUFOR+CWU Bufor włączony dla ogrzewania i c.w.u. WY.TEL () USTERKA Wyjście telekomunikacyjne jest w razie usterki zamknięte PRZEGL USTERKA+PRZEGL Przy wskazaniu konserwacji wyjście telefoniczne jest zamknięte Przy wystąpieniu usterki lub przy wyświetleniu konserwacyjnym wyjście telekomunikacyjne jest zamknięte SYSTEM WE.TEL () ZAL. Patrz tabela poniżej. ZAL. WYL. USTERKA Nastawa użytkownika () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Jeżeli wykorzystywana jest pompa zintegrowana z kotłem, dla obiegu A (parametr OBIEG A: ustawiony na DIRECT), wyjście MA jest wolne (3) Parametr jest wyświetlany tylko wtedy, gdy parametr POMPA A jest ustawiony na ON DODA, lub gdy podłączona jest opcjonalna karta rozszerzeń dla 3-drogowego zaworu mieszającego AD 7

74 5. Uruchomienie MCA 35 Poziom Instalator - Menu #SYSTEM Parametr Zakres regulacji Opis Nastawa fabryczna WE.TEL: () P-ZAMARZ. Włączenie ochrony przed zamarznięciem P-ZAMARZ. 0/ A Zestyk Zał/Wył: Umożliwia wykorzystanie WE.TEL: jako wejścia dla uaktywnienia ochrony przeciwzamrożeniowej obiegu A 0/ B Zestyk Zał/Wył: Umożliwia wykorzystanie WE.TEL: jako wejścia dla uaktywnienia ochrony przeciwzamrożeniowej obiegu B 0/ C Zestyk Zał/Wył: Umożliwia wykorzystanie WE.TEL: jako wejścia dla uaktywnienia ochrony przeciwzamrożeniowej obiegu C 0/ CWU Zestyk Zał/Wył: Umożliwia wykorzystanie WE.TEL: jako wejścia dla uaktywnienia ochrony przeciwzamrożeniowej obiegu ECS 0/ DODA Zestyk Zał/Wył: Umożliwia wykorzystanie WE.TEL: jako wejścia dla uaktywnienia ochrony przeciwzamrożeniowej obiegu AUX (S.DOD.:. jeżeli podłączona jest opcja AD49, lub gdy parametr POMPA A jest ustawiony na ON DODA) Jeżeli WE.TEL: nie jest aktywny, obieg dodatkowy T. MAX KOTLA kieruje się maksymalną temperaturą kotła (parametr *3). Nastawa użytkownika () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Jeżeli wykorzystywana jest pompa zintegrowana z kotłem, dla obiegu A (parametr OBIEG A: ustawiony na DIRECT), wyjście MA jest wolne (3) Parametr jest wyświetlany tylko wtedy, gdy parametr POMPA A jest ustawiony na ON DODA, lub gdy podłączona jest opcjonalna karta rozszerzeń dla 3-drogowego zaworu mieszającego Wpływ nastawy parametru KT.TEL na zestyk E.TEL WE.TEL WE.TEL: Zestyk WE.TEL: zwarty Zestyk WE.TEL: rozwarty ZAL. P-ZAMARZ. Tryb ochrony przeciwzamrożeniowej jest aktywny we wszystkich obiegach kotła. Tryb wybrany na kotle jest aktywny. 0/ A Tryb wybrany na obiegu jest aktywny. Tryb ochrony przeciwzamrożeniowej w odnośnym obiegu jest aktywny. 0/ B Tryb wybrany na obiegu jest aktywny. Tryb ochrony przeciwzamrożeniowej w odnośnym obiegu jest aktywny. 0/ C Tryb wybrany na obiegu jest aktywny. Tryb ochrony przeciwzamrożeniowej w odnośnym obiegu jest aktywny. 0/ CWU Wybrany tryb jest aktywny w obiegu c.w.u.. Tryb ochrony przeciwzamrożeniowej jest aktywny w obiegu c.w.u.. 0/ DODA 4 Wyjście MAUX na listwie zacisków jest aktywne. 4 Kocioł pracuje z temperaturą zadaną T. MAX KOTLA. 4 Wyjście MAUX na listwie zacisków nie jest aktywne. 4 Kocioł pracuje z temperaturą zadaną zależną od temperatury zewnętrznej AD

75 MCA Uruchomienie Wpływ nastawy parametru KT.TEL na zestyk E.TEL WE.TEL WE.TEL: Zestyk WE.TEL: zwarty Zestyk WE.TEL: rozwarty WYL. P-ZAMARZ. Tryb wybrany na kotle jest aktywny. Tryb ochrony przeciwzamrożeniowej jest aktywny we wszystkich obiegach kotła. 0/ A Tryb ochrony przeciwzamrożeniowej w odnośnym obiegu jest aktywny. 0/ B Tryb ochrony przeciwzamrożeniowej w odnośnym obiegu jest aktywny. 0/ C Tryb ochrony przeciwzamrożeniowej w odnośnym obiegu jest aktywny. 0/ CWU Tryb ochrony przeciwzamrożeniowej jest aktywny w obiegu c.w.u.. 0/ DODA 4 Wyjście MAUX na listwie zacisków nie jest aktywne. 4 Kocioł pracuje z temperaturą zadaną zależną od temperatury zewnętrznej. Tryb wybrany na obiegu jest aktywny. Tryb wybrany na obiegu jest aktywny. Tryb wybrany na obiegu jest aktywny. Wybrany tryb jest aktywny w obiegu c.w.u.. 4 Wyjście MAUX na listwie zacisków jest aktywne. 4 Kocioł pracuje z temperaturą zadaną T. MAX KOTLA Nadawanie nazwy obiegom i generatorom bar AUTO TEMP.: 68 5" STD DIMANCHE :45. Wywołać poziom Instalator: Naciskać przycisk - przez ok. 5 sek... Wybrać menu #NAZAWA OBIEGÓW. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 6 bar AUTO STD A B C D E. OBIEG B E Personalizacjanazwy tego obiegu B C0035-E-0 C00344-B Wybrać obieg, lub generator, któremu należy nadać nazwę. Poziom Instalator - Menu #NAZAWA OBIEGÓW Parametr Opis Nazwa przydzielona przez użytkownika OBIEG A: Obieg A OBIEG B: Obieg B OBIEG C: Obieg C ON DODA Obieg dodatkowy OB. CWU GENE. Generator Obieg ciepłej wody użytkowej 4. Obracać pokrętłem, aby wybrać pierwszy znak z listy. Nacisnąć pokrętło dla potwierdzenia. 5. Nacisnąć drugi raz, aby podobnie wprowadzić drugi znak, lub obracać pokrętło, aby wprowadzić spację. 6. Wybrać pozostałe znaki w ten sam sposób. Strefa wprowadzania może zawierać do 6 znaków. Obracać pokrętło, aby przemieścić się z jednego na inne znaki. Nacisnąć przycisk h, aby wyjść bez dokonywania zmiany AD 73

76 5. Uruchomienie MCA 35. X Y Z 7. Dla potwierdzenia nazwy nacisnąć pokrętło, a następnie obrócić nieco w lewo. Nacisnąć pokrętło po pojawieniu się symbolu U. Nazwa jest potwierdzona. Jeżeli nazwa ma długość 6 znaków, potwierdzi się automatycznie, zaraz po potwierdzeniu ostatniego znaku. bar OBIEG B WEJŚCIA Personalizacjanazwy tego obiegu B AUTO STD C00345-C Nastawa charakterystyki grzewczej bar AUTO TEMP.: 68 5" STD DIMANCHE :45 C0035-E-0 Jeżeli podłączony jest czujnik zewnętrzny, można dopasować charakterystykę grzewczą.. Wywołać poziom Instalator: Naciskać przycisk - przez ok. 5 sek... Wybrać menu #WTÓRNE PAR INSTAL. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona Wybrać parametr KRZYWA OB... bar INERCJA BUD. KRZYWA OB.B KRZYWA OB.C OSUSZ.C AUTO STD NIE C0036-B AD

77 MCA Uruchomienie bar KRZYWA OB.B Pochyleniekrzywej grzewczejobiegu B AUTO STD.0 4. Obracać pokrętłem, aby bezpośrednio zmienić wartość. Nacisnąć przycisk f, aby zmienić wartość przy równoczesnym wyświetlaniu krzywej. bar AUTO STD 0.7 C0037-B-08 0,7 5. Obracać pokrętłem, aby zmienić krzywą. 6. Nacisnąć pokrętło dla potwierdzenia. Nacisnąć przycisk h dla anulowania. 0.7 = nastawa nachylenia krzywej obiegu grzewczego. C0038-A-08 Charakterystyka grzewcza bez TPM Parametr TPM (minimalna temperatura ogrzewania) pozwala zadać minimalną temperaturę roboczą obiegu kotłowego (temperatura ta może być stała jeśli nachylenie krzywej obiegu jest zerowe). 75 C A Z E Maksymalna temperatura obiegu grzewczego Temperatura wody w obiegu przy temperaturze zewnętrznej 0 C Wartość zadana DZIEN obiegu 50 R Temperatura zewnętrzna, przy której osiągnięto maksymalną temperaturę obiegu 5.5 T Wartość nachylenia krzywej obiegu grzewczego Wartość ta odpowiada parametrowi KRZYWA OB C Przy zmianie nachylenia krzywej obiegu grzewczego, Z i T obliczane są na nowo i automatycznie pozycjonowane. C0039-B Charakterystyka grzewcza z TPM Parametr TPM (minimalna temperatura ogrzewania) pozwala zadać minimalną temperaturę roboczą obiegu kotłowego (temperatura ta może być stała jeśli nachylenie krzywej obiegu jest zerowe) AD 75

78 5. Uruchomienie MCA 35 3 X C C A Z E R T Maksymalna temperatura obiegu grzewczego Temperatura wody w obiegu przy temperaturze zewnętrznej 0 C Wartość zadana DZIEN obiegu Temperatura zewnętrzna, przy której osiągnięto maksymalną temperaturę obiegu Wartość nachylenia krzywej obiegu grzewczego Wartość ta odpowiada parametrowi KRZYWA OB. x Nastawiana wartość parametru TPM D. Przy zmianie nachylenia krzywej obiegu grzewczego, Z i T obliczane są na nowo i automatycznie pozycjonowane. C0030-B Czynności końcowe T005-A. Usunąć przyrządy pomiarowe.. Umieścić z powrotem zamknięcia króćców pomiaru spalin. 3. Założyć przednią obudowę zewnętrzną. Przekręcić z powrotem obydwie śruby o /4 obrotu. 4. Doprowadzić do osiągnięcia w instalacji grzewczej temperatury ok. 70 C. 5. Wyłączyć kocioł. 6. Po ok. 0 min. odpowietrzyć instalację grzewczą. 7. sprawdzić ciśnienie wody w instalacji. W razie potrzeby dopełnić wodę w instalacji grzewczej (zalecane ciśnienie wody od,5 do bar). 8. Na tabliczce znamionowej zakreślić odpowiedni rodzaj gazu. 9. Wypełnić listę kontrolną. 0.Wyjaśnić użytkownikowi sposób działania instalacji, kotła i regulacji..poinformować użytkownika o częstotliwości wymaganych prac konserwacyjnych. Parametryzacja terminu konserwacji i dane kontaktowe instalatora. ¼ Patrz rozdział: "Personalizacja konserwacji", strona 98..Wręczyć użytkownikowi wszystkie instrukcje obsługi. Uruchomienie kotła jest zakończone. Różne parametry kotła są wstępnie ustawione w fabryce. Te nastawy fabryczne są odpowiednie dla najczęściej występujących instalacji grzewczych. Dla innych instalacji i warunków eksploatacyjnych można te parametry zmienić AD

79 MCA Uruchomienie 5.6 Wyświetlenie mierzonych wartości Różne wielkości zmierzone przez urządzenie wyświetlane są w menu #POMIARY. bar AUTO STD NIEDZIELA :45. Wywołać poziom Użytkownik: Nacisnąć przycisk >.. Wybrać menu #POMIARY. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 6. C009-A-08 Poziom Użytkownik - Menu #POMIARY Parametr Opis Jednostka TEMP ZEWNET Temperatura zewnętrzna C TEMP POKOJ A () Temperatura pomieszczenia - obieg A C TEMP POKOJ B () Temperatura pomieszczenia - obieg B C TEMP POKOJ C () Temperatura pomieszczenia - obieg C C TEMP KOTLA Temperatura wody w kotle C CISNIENIE BAR Ciśnienie wody w instalacji bar TEMP.CWU () Temperatura podgrzewacza c.w.u. C TEMP.CWU INST () Temperatura ciepłej wody chwilowa C T.POKR.PODGRZ () Temperatura wody w podgrzewaczu buforowym C TEMPERATURA KW Temperatura zimnej wody użytkowej C T. BASEN B () Temperatura wody basenu w obiegu B C T. BASEN C () Temperatura wody basenu w obiegu C C TEMP OB.B () Temperatura wody zasilania obiegu B C TEMP OB.C () Temperatura wody zasilania obiegu C C TEMP.SYSTEMU () Temperatura wody zasilania układu przy większej ilości generatorów C TEMP. CWU DOL () Temperatura wody w dolnej strefie podgrzewacza c.w.u. C T PODGRZ. DOD () Temperatura wody w drugim podgrzewaczu c.w.u., który jest podłączony do obiegu DODAT. TEMP.CWU A () Temperatura wody w drugim podgrzewaczu c.w.u. (podłączony do obiegu A) C TEMP POWROTU Temperatura wody powrotnej do kotła C OBROTY WENTYL. Prędkość obrotowa wentylatora obr./min MOC Aktualna moc względna kotła (0 %: Palnik wyłączony lub pracujący z mocą minimalną) % I- JONIZ (µa) Wielkość prądu jonizacji µa IL.STARTOW CZAS PRACY. Liczba startów palnika (nie można wyzerować) Wskazanie licznika zwiększa się o 8 co 8 załączeń Liczba godzin pracy palnika (nie można wyzerować) Wskazanie licznika zwiększa się o co godziny WEJ. 0-0V () Napięcie na wejściu 0-0 V V SEKWENCJA Sekwencja regulacji CTRL Numer kontrolny oprogramowania () Parametr będzie wyświetlany tylko wtedy, gdy wyposażenie dodatkowe, obiegi lub czujniki będą rzeczywiście podłączone. C h AD 77

80 5. Uruchomienie MCA Zmiana nastaw Konsola sterownicza kotła jest nastawiona na najczęściej występujące rodzaje instalacji grzewczych. Przy tych nastawach pracują prawidłowo praktycznie wszystkie instalacje. Użytkownik lub instalator może zoptymalizować parametry według własnego uznania. ¼ Odnośnie nastaw wykonywanych przez użytkownika, patrz instrukcja obsługi Wybór języka bar AUTO TEMP.: 68 5" STD DIMANCHE :45 C0035-E-0. Wywołać poziom Instalator: Naciskać przycisk - przez ok. 5 sek... Wybrać menu #JEZYKI. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 6 Poziom Instalator - Menu #JEZYKI Zakres regulacji FRANCAIS DEUTSCH ENGLISH ITALIANO ESPANOL NEDERLANDS PУCCKИЙ POLSKY TÜRK Opis Wyświetlanie w języku francuskim Wyświetlanie w języku niemieckim Wyświetlanie w języku angielskim Wyświetlanie w języku włoskim Wyświetlanie w języku hiszpańskim Wyświetlanie w języku niderlandzkim Wyświetlanie w języku rosyjskim Wyświetlanie w języku polskim Wyświetlanie w języku tureckim Kalibrowanie czujników bar AUTO STD NIEDZIELA :45 C009-A-08. Wywołać poziom Użytkownik: Nacisnąć przycisk >.. Wybrać menu #NASTAWY. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 6 3. Nastawić następujące parametry: AD

81 MCA Uruchomienie Poziom Użytkownik - Menu #NASTAWY Parametr Zakres regulacji LA./ZIMA 5 do 30 C Możliwa jest nastawa temperatury zewnętrznej, powyżej której następuje wyłączenie ogrzewania. WYŁ. Opis Nastawa fabryczna Nastawa użytkownika 4 Pompy grzewcze są wyłączone. 4 Palnik uruchamia się tylko przy zapotrzebowaniu na c.w.u.. 4 Pojawia się symbol p. Ogrzewanie nigdy nie wyłączy się automatycznie KALIB. CZ. ZEW Kalibrowanie czujnika zewnętrznego: Umożliwia skorygowanie temperatury zewnętrznej KALIB.CZ.POK.A ()() Kalibrowanie czujnika pokojowego obiegu A: Umożliwia skorygowanie czujnika temperatury pomieszczenia obiegu Wykonać tę nastawę godziny po załączeniu, przy ustabilizowanej temperaturze pomieszczenia PRZES TEMP P A ()(3) -5.0 do +5.0 C Przesunięcie temperatury pomieszczenia obiegu A: Umożliwia skorygowanie czujnika temperatury pomieszczenia obiegu Wykonać tę nastawę godziny po załączeniu, przy ustabilizowanej temperaturze pomieszczenia ZAMROZ. POK. A 0.5 do 0 C Temperatura pomieszczenia przy której następuje uaktywnienie ochrony przed zamarznięciem - obieg A KALIB.CZ.POK.B ()() (4) PRZES TEMP P B (3)(4) () Kalibrowanie czujnika pokojowego obiegu B: Umożliwia skorygowanie czujnika temperatury pomieszczenia obiegu Wykonać tę nastawę godziny po załączeniu, przy ustabilizowanej temperaturze pomieszczenia -5.0 do +5.0 C Przesunięcie temperatury pomieszczenia obiegu B: Umożliwia skorygowanie czujnika temperatury pomieszczenia obiegu Wykonać tę nastawę godziny po załączeniu, przy ustabilizowanej temperaturze pomieszczenia ZAMROZ. POK. B (4) 0.5 do 0 C Temperatura pomieszczenia, przy której aktywowany jest tryb przeciwzamrożeniowy w obiegu B C Temperatura zewnętrzna Temperatura pomieszczenia - obieg A C Temperatura pomieszczenia - obieg B () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr zostanie wyswietlony tylko wtedy, gdy jest podłączony czujnik pokojowy danego obiegu (3) Parametry są wyświetlane tylko wtedy, gdy żaden czujnik pokojowy nie jest podłączony do odnośnego obiegu, lub gdy wpływ czujnika jest zerowy (4) Parametr zostanie wyświetlony tylko wtedy, gdy dany obieg jest rzeczywiście podłączony C AD 79

82 5. Uruchomienie MCA 35 Poziom Użytkownik - Menu #NASTAWY Parametr KALIB.CZ.POK.C (4)() () PRZES TEMP P C (4)() (3) Zakres regulacji Opis Nastawa fabryczna Nastawa użytkownika Kalibrowanie czujnika pokojowego obiegu C: Umożliwia skorygowanie czujnika temperatury pomieszczenia obiegu Wykonać tę nastawę godziny po załączeniu, przy ustabilizowanej temperaturze pomieszczenia -5.0 do +5.0 C Przesunięcie temperatury pomieszczenia obiegu C: Umożliwia skorygowanie czujnika temperatury pomieszczenia obiegu Wykonać tę nastawę godziny po załączeniu, przy ustabilizowanej temperaturze pomieszczenia ZAMROZ. POK. C (4) 0.5 do 0 C Temperatura pomieszczenia przy której następuje uaktywnienie ochrony przed zamarznięciem - obieg C Temperatura pomieszczenia - obieg C () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr zostanie wyswietlony tylko wtedy, gdy jest podłączony czujnik pokojowy danego obiegu (3) Parametry są wyświetlane tylko wtedy, gdy żaden czujnik pokojowy nie jest podłączony do odnośnego obiegu, lub gdy wpływ czujnika jest zerowy (4) Parametr zostanie wyświetlony tylko wtedy, gdy dany obieg jest rzeczywiście podłączony C Nastawy wykonywane przez instalatora bar AUTO TEMP.: 68 5" STD DIMANCHE :45. Wywołać poziom Instalator: Naciskać przycisk - przez ok. 5 sek... Nastawić następujące parametry: 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 6. C0035-E-0 Poziom Instalator - Menu #OGRANICZENIA PIERWOTNE Parametr Zakres regulacji Opis Nastawa fabryczna Nastawa użytkownika T. MAX KOTLA 0 do 90 C Maksymalna temperatura kotła 75 C MAX MOC GRZ.% () 0-00 % Maksymalna moc kotła w trybie grzania M.MAX CWU(%) ()() 0-00 % Maksymalna moc kotła podczas podgrzewu c.w.u. MIN.DMUCH. () obr/min Minimalna prędkość obrotowa wentylatora MAX WENT OGR. () obr/min Ustawienie maksymalnej prędkości obrotowej wentylatora. Tryb c.o. 00 % 00 % () Parametr jest wyświetlany tylko wtedy, gdy INSTALACJA jest nastawiona na ROZSZERZONA () Parametr będzie wyświetlany tylko wtedy, gdy WY.CWU: będzie nastawiony na POMPA Patrz tabela poniżej Patrz tabela poniżej AD

83 MCA Uruchomienie Poziom Instalator - Menu #OGRANICZENIA PIERWOTNE Parametr Zakres regulacji Opis Nastawa fabryczna Nastawa użytkownika MAX WENT CWU () obr/min Nastawa maksymalnej prędkości obrotowej wentylatora dla podgrzewacza c.w.u. START WENT () obr/min Optymalna nastawa prędkości obrotowej dla załączenia MIN.PRED.POMPY () 0-00 % Minimalna prędkość obrotowa pompy MAX.PRED.POMPY () 0-00 % Maksymalna prędkość obrotowa pompy Patrz tabela poniżej Patrz tabela poniżej 0 % 60 % () Parametr jest wyświetlany tylko wtedy, gdy INSTALACJA jest nastawiona na ROZSZERZONA () Parametr będzie wyświetlany tylko wtedy, gdy WY.CWU: będzie nastawiony na POMPA Rodzaj używanego gazu Parametr Jednostka MCA 35 Gaz H (G0) (Nastawa fabryczna) MIN.DMUCH. obr./min 700 MAX WENT OGR. obr./min 600 MAX WENT CWU obr./min 600 START WENT obr./min 4000 Propan (G3) MIN.DMUCH. obr./min 700 MAX WENT OGR. obr./min 600 MAX WENT CWU obr./min 600 START WENT obr./min 4000 Gaz Lw (G7) MIN.DMUCH. obr./min 700 MAX WENT OGR. obr./min 600 MAX WENT CWU obr./min 600 START WENT obr./min 4000 Poziom Instalator - Menu #OGRANICZENIA WTÓRNE Parametr Zakres regulacji Opis Nastawa fabryczna T.MAX OB.A 0 do 95 C Temperatura maksymalna (Obieg A) ¼ "T. MAX OB. ", strona 85 T.MAX OB.B 0 do 95 C Temperatura maksymalna (Obieg B) ¼ "T. MAX OB. ", strona 85 T.MAX OB.C 0 do 95 C Temperatura maksymalna (Obieg C) ¼ "T. MAX OB. ", strona 85 PRZECIWZAM.ZEW NIE, -8 do +0 C Temperatura zewnętrzna, przy której uaktywnia się ochrona przeciwzamrożeniowa instalacji. Poniżej tej temperatury pompy działają bez przerwy i utrzymywane są minimalne temperatury obiegów grzewczych. Przy nastawie NOC : WYL. utrzymana jest obniżona temperatura każdego obiegu. (Menu #WTÓRNE PAR INSTAL). NIE: Ochrona przeciwzamrożeniowa nie jest aktywna TPM D. A () () NIE, 0 do 90 C Minimalna temperatura pracy dziennej (Obieg A) NIE TPM N. A () () NIE, 0 do 90 C Minimalna temperatura pracy nocnej (Obieg A) NIE TPM D. B () () NIE, 0 do 90 C Minimalna temperatura pracy dziennej (Obieg B) NIE TPM N. B () () NIE, 0 do 90 C Minimalna temperatura pracy nocnej (Obieg B) NIE () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr można nastawić na krzywą grzewczą, przy wciśniętym przycisku f. 75 C 50 C 50 C +3 C AD 8

84 5. Uruchomienie MCA 35 Poziom Instalator - Menu #OGRANICZENIA WTÓRNE Parametr Zakres regulacji Opis Nastawa fabryczna TPM D. C () () NIE, 0 do 90 C Minimalna temperatura pracy dziennej (Obieg C) NIE TPM N. C () () NIE, 0 do 90 C Minimalna temperatura pracy nocnej (Obieg C) NIE TEMP.PIERW.CWU () 50 do 90 C Wartość zadana dla kotła przy wytwarzaniu c.w.u. 80 C () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr można nastawić na krzywą grzewczą, przy wciśniętym przycisku f. Poziom Instalator - Menu #PIERWOTNE PAR INSTAL () Parametr Zakres regulacji Opis Nastawa fabryczna MIN CZAS P.PAL TIMER GENE P. () 0 do 80 sekund Nastawa minimalnego czasu pracy palnika (W trybie "Ogrzewanie") do 30 minut Maksymalny czas wybiegu pompy generatora BL.OTW. () GRZANIE STOP Konfiguracja wejścia BL automatu PCU Jeżeli zestyk jest rozwarty, ogrzewanie jest wyłączone. Pomimo tego c.w.u. jest nadal wytwarzana (o ile parametr WY.CWU: jest nastawiony na UV). Automatyczne ponowne załączenie, jeżeli zestyk zostanie zwarty. TOTALNY STOP BEZPIECZ. MODE Konfiguracja wejścia BL automatu PCU Jeżeli zestyk jest rozwarty, ogrzewanie i wytwarzanie c.w.u. są wyłączone. Automatyczne ponowne załączenie, jeżeli zestyk zostanie zwarty. Konfiguracja wejścia BL automatu PCU Jeżeli zestyk jest rozwarty, następuje wyłączenie zabezpieczające ogrzewania. Dla ponownego załączenia wymagane jest odblokowanie kotła. 30 sek. 4 min. () Menu jest wyświetlane tylko wtedy, gdy parametr INSTALACJA jest ustawiony na ROZSZERZENIE TOTALNY STOP Nastawa użytkownika AD

85 MCA Uruchomienie Poziom Instalator - Menu #WTÓRNE PAR INSTAL Parametr Zakres regulacji Opis Nastawa fabryczna INERCJA BUD. () 0 (0 godz.) do 0 (50 godz.) Charakterystyka inercji budynku: 0 dla budynków o niskiej bezwładności cieplnej. 3 dla budynków o normalnej bezwładności cieplnej. 0 dla budynków o wysokiej bezwładności cieplnej. Zmiana nastawy fabrycznej jest uzasadniona tylko w wyjątkowych wypadkach. KRZYWA OB.A () 0 do 4 Nachylenie charakterystyki grzewczej dla obiegu grzewczego A ¼ "KRZYWA OB...", strona 85 WPL.POKOJU A () 0 do 0 Wpływ czujnika pomieszczenia A ¼ "WPL.POKOJU ", strona 86 KRZYWA OB.B () 0 do 4 Nachylenie charakterystyki grzewczej dla obiegu grzewczego B ¼ "KRZYWA OB...", strona 85 WPL.POKOJU B () 0 do 0 Wpływ czujnika pomieszczenia B ¼ "WPL.POKOJU ", strona 86 KRZYWA OB.C () 0 do 4 Nachylenie charakterystyki grzewczej dla obiegu grzewczego C ¼ "KRZYWA OB...", strona 85 WPL.POKOJU C () 0 do 0 Wpływ czujnika pomieszczenia C ¼ "WPL.POKOJU ", strona 86 SUSZ.POSADZKI WYŁ., B, C, B+C Osuszenie posadzki START SUSZENIA T. (3) ¼ "SUSZ.POSADZKI", strona 85 0 do 50 C Temperatura rozpoczęcia osuszania posadzki STOP SUSZENIA T. (3) 0 do 50 C Temperatura zakończenia osuszania posadzki ILOŚĆ DNI suszenia (3) 0 do 99 0 NOC () OBNIZ. Utrzymuje obniżoną temperaturę (tryb pracy NOC) WYL ¼ "NOC", strona 87 Kocioł jest wyłączony (tryb pracy NOC) ¼ "NOC", strona 87 3 ( godz.) WYŁ. 0 C 0 C OBNIZ. () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr można nastawić na krzywą grzewczą, przy wciśniętym przycisku f (3) Parametr będzie wyświetlany tylko wtedy, gdy SUSZ.POSADZKI nie będzie wyłączone (NIE) (4) Parametr będzie wyświetlany tylko wtedy, gdy WEJ. 0-0V będzie nastawiony na ZAL. (5) Jeżeli podłączony jest zawór przełączający, podgrzewanie ciepłej wody zawsze posiada priorytet, niezależne od nastawy. Nastawa użytkownika AD 83

86 5. Uruchomienie MCA 35 Poziom Instalator - Menu #WTÓRNE PAR INSTAL Parametr Zakres regulacji Opis Nastawa fabryczna WEJ. 0-0V NIE / TEMPERATURA / MOC % Uaktywnienie sterowania 0-0V ¼ "Funkcja 0-0 V", strona 87 VMIN/WYL 0-0V ()(4) 0 do 0 V Napięcie odpowiada minimalnej wartości zadanej VMAX 0-0V ()(4) 0 do 0 V Napięcie odpowiada maksymalnej wartości zadanej NIE 0.5 V 9.5 V ZA.T.MIN 0-0V ()(4) 0 do 70 C Minimalna temperatura zadana 0 C ZA.T MAX 0-0V ()(4) 0 do 00 C Maksymalna temperatura zadana 80 C SZER.PASMA () 4 do 6 K Szerokość pasma regulacji 3- drogowego zaworu mieszającego. Możliwość zwiększenia szerokości pasma, gdy zawory są szybkie, lub zmniejszenia, gdy są powolne. K/M PRZESUN. () 0 do 6 K Minimalna róznica temperatury między kotłem i mieszaczami WYBIEG P. GRZEW () 0 do 5 minut Opóźnienie wyłączenia pomp c.o.. Opóźnienie wyłączenia pompy grzewczej zapobiega przegrzaniu kotła. WYBIEG P. CWU ()() do 5 minut Opóźnienie wyłączenia pompy c.w.u.. Opóźnienie wyłączenia pompy ładującej zasobnik zapobiega przegrzaniu kotła i obiegu grzewczego (Tylko wtedy, gdy stosuje się pompę ładującą). ADAPT WLACZ Adaptacja charakterystyk grzewczych poszczególnych obiegów, posiadających czujnik pokojowy, których wpływ jest >0. WYLACZ. Charakterystyki grzewcze można zmieniać tylko ręcznie. PRIORYTET CWU (5) PRIORYTET Przerwanie ogrzewania i podgrzewania basenu w trakcie wytwarzania c.w.u.. MIESZACZ NIE Wytwarzanie c.w.u. i ogrzewanie w obiegach mieszaczowych jest możliwe, o ile do dyspozycji pozostaje dostateczna moc i odpowiednie podłączenia hydrauliczne. Ogrzewanie i wytwarzanie c.w.u. równocześnie, jeżeli podłączenie hydrauliczne pozwala na to. a Ryzyko przegrzania obiegu kotłowego. K 4 K 4 min. min. WLACZ PRIORYTET () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr można nastawić na krzywą grzewczą, przy wciśniętym przycisku f (3) Parametr będzie wyświetlany tylko wtedy, gdy SUSZ.POSADZKI nie będzie wyłączone (NIE) (4) Parametr będzie wyświetlany tylko wtedy, gdy WEJ. 0-0V będzie nastawiony na ZAL. (5) Jeżeli podłączony jest zawór przełączający, podgrzewanie ciepłej wody zawsze posiada priorytet, niezależne od nastawy. Nastawa użytkownika AD

87 MCA Uruchomienie Poziom Instalator - Menu #WTÓRNE PAR INSTAL Parametr Zakres regulacji Opis Nastawa fabryczna ANTYLEG. Działanie ochrony przed legionellami pozwala zwalczyć pojawianie się w podgrzewaczu legionelli, bakterii odpowiedzialnych za chorobę legionistów. NIE CODZIENNIE TYDZIEN Funkcja ochrony przed legionellami nie jest aktywna Podgrzewacz jest podgrzewany codziennie od godziny 4:00 do 5:00 Podgrzewacz jest podgrzewany w każdą sobotę od godziny 4:00 do 5:00 () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE () Parametr można nastawić na krzywą grzewczą, przy wciśniętym przycisku f (3) Parametr będzie wyświetlany tylko wtedy, gdy SUSZ.POSADZKI nie będzie wyłączone (NIE) (4) Parametr będzie wyświetlany tylko wtedy, gdy WEJ. 0-0V będzie nastawiony na ZAL. (5) Jeżeli podłączony jest zawór przełączający, podgrzewanie ciepłej wody zawsze posiada priorytet, niezależne od nastawy. NIE Nastawa użytkownika T. MAX OB. OSTRZEŻENIE Przy ogrzewaniu podłogowym nie zmieniać nastawy fabrycznej (50 C). Za czujnikiem przylgowym instalować termostat bezpieczeństwa, który przerwie dostawę ciepła, gdy temperatura cieczy przekroczy 65 C. 4 W obiegu bez mieszacza podłączyć termostat zabezpieczający do zestyku BL. 4 W obiegu mieszaczowym (B lub C) podłączyć termostat zabezpieczający do zestyku TS. KRZYWA OB... Krzywa grzewcza obiegu A, B lub C x y A Temperatura zewnętrzna ( C) Temperatura zasilania ( C) Maksymalna temperatura obiegu grzewczego B - C M00678-B SUSZ.POSADZKI Umożliwia wyznaczenie wartości stałych temperatur zasilania, aby przyspieszyć suszenie posadzki przy ogrzewaniu podłogowym. Nastawa tych temperatur musi spełniać zalecenia instalatora ogrzewania podłogowego AD 85

88 5. Uruchomienie MCA 35 Uaktywnienie tego parametru (inna nastawa niż NIE) wymusza stałe wyświetlenie SUSZ.POSADZKI i wyłącza wszystkie pozostałe funkcje regulacyjne. Jeżeli w jednym obiegu jest aktywna funkcja osuszania posadzki przy ogrzewaniu podłogowym, wszystkie pozostałe obiegi (np. c.w.u.) są wyłączone. Zastosowanie tej funkcji jest możliwe tylko w obiegach B i C. 6 A STOP SUSZENIA T. C00768-A Z START SUSZENIA T. E Dzień bieżący 5 R T Y ILOŚĆ DNI suszenia Zwykła regulacja (koniec suszenia) Minimalna temperatura żądana dla ogrzewania ( C) 3 00:00 00:00 00: :00 00:00 00: C00769-A 4 Przykład A STOP SUSZENIA T.: 47 C Z START SUSZENIA T.: 0 C R T Y ILOŚĆ DNI suszenia Zwykła regulacja (koniec suszenia) Minimalna temperatura żądana dla ogrzewania ( C) Codziennie o północy (00:00): wartość zadana (START SUSZENIA T.) zostaje obliczona na nowo, a liczba pozostałych dni (ILOŚĆ DNI suszenia) zmniejszona. WPL.POKOJU Umożliwia regulację wpływu czujnika pokojowego na temperaturę wody danego obiegu grzewczego. 0 brak wpływu (zdalne sterowanie zamontowane w niewłaściwym miejscu) nieznaczny wpływ 3 średni wpływ (zalecane) 0 praca jak z termostatem pokojowym AD

89 MCA Uruchomienie NOC Parametr ten jest wyświetlany, gdy minimum jeden obieg grzewczy nie posiada czujnika pokojowego. Dla obiegów bez czujnika pomieszczenia: 4 NOC: OBNIZ. (obniżenie): w okresie pracy z obniżoną temperaturą utrzymana jest obniżona temperatura. Pompa obiegu grzewczego pracuje ciągle. 4 NOC : WYL. (WYŁ.): w okresie pracy z obniżoną temperaturą ogrzewanie jest wyłączone. Jeżeli ochrona przeciwzamrożeniowa instalacji jest aktywna, obieg będzie chroniony funkcją przeciwzamarzaniową. Dla obiegów z czujnikiem pomieszczenia: 4 Jeżeli temperatura pomieszczenia jest niższa od wartości zadanej czujnika pokojowego: w okresie pracy z obniżoną temperaturą utrzymana jest obniżona temperatura. Pompa obiegu grzewczego pracuje ciągle. 4 Jeżeli temperatura pomieszczenia jest wyższa od wartości zadanej czujnika pokojowego: w okresie pracy z obniżoną temperaturą ogrzewanie jest wyłączone. Jeżeli ochrona przeciwzamrożeniowa instalacji jest aktywna, obieg będzie chroniony funkcją przeciwzamarzaniową. Funkcja 0-0 V Funkcja ta służy do sterowania kotła poprzez zewnętrzny układ z wyjściem 0-0V podłączonym do wejścia 0-0V. Ten rozkaz sterujący nadaje kotłowi wartość zadaną temperatury. Należy przestrzegać, aby parametr T. MAX KOTLA był większy niż ZA.T MAX 0-0V M00679-A Żądana temperatura zasilania ( C) Napięcie zasilania (V) - DC 3 0 V 4 ZA.T.MIN 0-0V 5 ZA.T MAX 0-0V 6 VMIN/WYL 0-0V 7 VMAX 0-0V 8 0 V x Napięcie na wejściu y Temperatura kotła Jeżeli napięcie wejściowe jest niższe od VMIN/WYL 0-0V kocioł zostaje wyłączony AD 87

90 5. Uruchomienie MCA 35 Wartość zadana dla kotła odpowiada dokładnie napięciu wejściowemu 0-0V. Obieg wtórny kotła pracuje dalej, lecz bez wpływu na temperaturę wody w kotle. Przy zastosowaniu wejścia 0-0V i obiegu wtórnego kotła, zewnętrzny regulator zapewniający to napięcie 0-0V, musi zawsze żądać temperaturę co najmniej równą zapotrzebowaniu obiegu wtórnego Konfigurowanie sieci bar AUTO TEMP.: 68 5" STD DIMANCHE :45. Wywołać poziom Instalator: Naciskać przycisk - przez ok. 5 sek... Wybrać menu #SIEĆ. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 6 3. Nastawić następujące parametry: C0035-E-0 Poziom Instalator - Menu #SIEĆ () Parametr Zakres regulacji Opis Nastawa fabryczna Nastawa użytkownika KASKADA ZAL / WYŁ. ZAL: Załączenie kaskady WYŁ. REGUL MASTER () ZAL / WYŁ. Wyznaczenie kotła prowadzącego ZAL SIEC SYSTEM (3) Określone menu: Możliwość zdalnego adresowania pomp ciepła lub regulatorów VM pracujących w sieci (patrz następny rozdział: "Podłączenie urządzeń do pracy w kaskadzie") FUNKC (3) KLASYCZNA Typ kaskady: Kolejne załączenie różnych pomp ciepła kaskady, zależnie od zapotrzebowania ROWNOL. Praca jako równoległa kaskady: Jeżeli temperatura zewnętrzna spadnie poniżej wartości KASK.ROWNOL., zostają załączone równocześnie wszystkie pompy ciepła KASK.ROWNOL. (4) -0 do 0 C Temp. zewnętrzna do aktywowania wszystkich stopni w trybie równoległym TIMER GENE 0 do 30 min. Minimalny czas wybiegu pompy P.KASK () generatora OPOZN.STOPNIA () do 30 min. Opóźnienie załączania i wyłączania pomp ciepła. NUMER SLAVE (5) do 0 Nastawić adres BUS generatora podrzędnego KLASYCZNA 0 C 0 min. 4 min. () Menu jest wyświetlane tylko wtedy, gdy parametr INSTALACJA jest ustawiony na ROZSZERZENIE () Parametr będzie wyświetlany tylko wtedy, gdy parametr KASKADA jest nastawiony na ZAL (3) Parametr będzie wyświetlany tylko wtedy, gdy parametr REGUL MASTER jest nastawiony na ZAL (4) Parametr będzie wyświetlany tylko wtedy, gdy parametr FUNKC jest nastawiony na ROWNOL. (5) Parametr będzie wyświetlany tylko wtedy, gdy parametr REGUL MASTER jest nastawiony na NIE AD

91 MCA Uruchomienie Poziom Instalator - Menu #SIEĆ () Parametr Zakres regulacji Opis Nastawa fabryczna Nastawa użytkownika V3V CPL Określone menu (Nie używany) InOne SCENARI. Określone menu: Skonfigurować scenariusze, sterowane przez płytę SCU (patrz następny rozdział: "Konfigurowanie scenariuszy") USUNAC URZADZ. Określone menu: Patrz poniżej () Menu jest wyświetlane tylko wtedy, gdy parametr INSTALACJA jest ustawiony na ROZSZERZENIE () Parametr będzie wyświetlany tylko wtedy, gdy parametr KASKADA jest nastawiony na ZAL (3) Parametr będzie wyświetlany tylko wtedy, gdy parametr REGUL MASTER jest nastawiony na ZAL (4) Parametr będzie wyświetlany tylko wtedy, gdy parametr FUNKC jest nastawiony na ROWNOL. (5) Parametr będzie wyświetlany tylko wtedy, gdy parametr REGUL MASTER jest nastawiony na NIE Podłączenie urządzeń do pracy w kaskadzie KASKADA OUI REGUL MASTER OUI SIEC MASTER FUNKC KASK. INTER ETAP TIMER 4' AUTO STD W przypadku pracy w kaskadzie generatory i/lub regulatory VM można skonfigurować jako podrzędne. Należy postępować następująco:. Ustawić parametr KASKADA na ZAL, przy czym pokrętło nacisnąć i następnie obrócić, po czym na nowo nacisnąć dla potwierdzenia.. Wybrać SIEC SYSTEM i nacisnąć pokrętło, aby wywołać określone menu IL.ELEMENTY SIECI DODAJ SLAVE KASOWANIE AUTO STD 4 C00409-A Aby dołaczyć do sieci urządzenie podrzędne, wybrać DODAJ SLAVE DODAJ SLAVE GENE:, 5, VM: 9, AUTO STD 4 C0040-A Teraz można wybrać na wyświetlaczu numer pompy ciepła podrzędnej i dołączyć do sieci. Numery od do 0 przeznaczone są dla generatorów, a numery 0 do 39 dla regulatorów VM. Obracać pokrętło, aby przewijać numery, a następnie nacisnąć dla potwierdzenia wybranego numeru. Nacisnąć na j, aby wrócić do poprzedniej listy. 5. Aby usunąć urządzenie podrzędne z sieci, wybrać KASOWANIE. C004-A AD 89

92 5. Uruchomienie MCA KASOWANIE GENE:, 5, VM: 9, AUTO STD 4 6. Teraz można wybrać na wyświetlaczu numer pompy ciepła podrzędnej, który ma być usunięty z sieci. Obracać pokrętłem, aby przewijać numery, a następnie nacisnąć dla usunięcia wybranego numeru. Nacisnąć na j, aby wrócić do poprzedniej listy IL.ELEMENTY SIECI GENE:, 5, VM: 9, AUTO STD 4 C0043-A Wybrać IL.ELEMENTY SIEĆI. Na tej stronie wyświetla się ilość elementów sieci rozpoznanych przez system. Nacisnąć na j, aby wrócić do poprzedniej listy. C004-A-08 Konfigurowanie scenariuszy Poprzez magistralę danych BUS można wybrać scenariusz i przyporządkować różne funkcje IOBL. Należy postępować następująco:. W menu #SIEĆ wybrać opcje InOne SCENARI INTER ETAP TIMER V3V CPL InOne SCENARI. USUNAC URZADZ. AUTO STD 4' AUTO SCENARI. WybraC scenariodo zdefiniowania C0044-A-08. Wybrać pokrętłem numer przyporządkowania do scenariusza, w pamięci można przechować do 4 scenariuszy. Nacisnąć pokrętło dla potwierdzenia. C0045-A AD

93 MCA Uruchomienie 3. Wybrać scenariusz obracając pokrętłem, a następnie potwierdzić. AUTO Scenario konfigurowac URLOP ZAL C0046-A-08 Dostępne scenariusze URLOP ZAL URLOP WYL WYJ. AUX ZAL WYJ. AUX WYL CWU DZIEN CWU NOC DEFEKT ON DEFEKT OFF WEJ TEL ZAL WEJ TEL WYL Opis Tryb wakacyjny załączony (wszystkie obiegi) Tryb wakacyjny wyłączony (wszystkie obiegi) Wyjście AUX czynne Wyjście AUX nieczynne c.w.u. w trybie pracy dziennej c.w.u. w trybie pracy nocnej Usterka aktywna Brak aktywnej usterki Wejście telekomunikacyjne aktywne Wejście telekomunikacyjne nieaktywne Dodać różne funkcje, które mają wystąpić według scenariusza, a potem potwierdzić przez naciśnięcie pokrętła. Aby zakonczycnacisnac przycisklearn AUTO C0047-A-08 Kasowanie urządzenia peryferyjnego Aby skasować urządzenie peryferyjne, postępować następująco:. W menu #SIEĆ wybrać opcje USUNAC URZADZ INTER ETAP TIMER V3V CPL InOne SCENARI. USUNAC URZADZ. AUTO STD 4' AUTO SCENARIO MASTER Wybierz InOne urządzenia do usuwania C0049-A-08. Wybrać urządzenie do usunięcia obracając pokrętłem, a następnie nacisnąć dla potwierdzenia. C0040-B AD 9

94 5. Uruchomienie MCA 35 Obsługa kotła przełącznikiem scenariuszy IOBL Kocioł może być obsługiwany przełącznikiem scenariuszy (kocioł jest wtedy traktowany jak kocioł podrzędny). Należy postępować następująco:. Zdjąć pokrywę przełącznika scenariuszy IOBL, aby dostać się do przycisku LEARN. C004-B 30V 30V bar LEARN? ZAL Urzadz zewnetrznepróbuje siepodlaczyc Zezwalacie? AUTO STD C004-B-08. Nacisnąć przycisk LEARN, następnie przycisk, który ma sterować scenariusz. Poprzez BUS zostanie do kotła wysłany sygnał kojarzenia, który na konsoli wyświetli następujący komunikat: "Urządzenie próbuje się połączyć, pozwalasz?" AD

95 MCA Uruchomienie LEARN? Urzadz zewnetrznepróbuje siepodlaczyc Zezwalacie? AUTO STD ZAL 3. Obracać pokrętłem, aż wyświetli się ZAL i potwierdzić przez naciśnięcie WYBOR OBIEGU AUTO STD B C0043-A Wybrać obieg, który ma wykonać scenariusz, obracając pokrętłem, a następnie nacisnąć dla potwierdzenia. UWAGA W przypadku gdy płyta SCU nie jest prawidłowo skojarzona, pojawia się następujacy komunikat: "Uwaga, nie wszystkie SCU są rozpoznane". Rozpocząć od nowa proces kojarzenia. C0044-A Wybrać scenariusz obracając pokrętłem, a następnie potwierdzić WYBÓR FUNKCJI AUTO STD URLOP ZAL C0045-A-08 Dostępne scenariusze AUTO DZIEN NOC URLOP P P P3 P4 Opis Praca automatyczna według nastawionego programu Praca dzienna Praca z obniżoną temperaturą Tryb wakacyjny Wybór programu P Wybór programu P Wybór programu P3 Wybór programu P4 6. Zakończyć kojarzenie przez naciśnięcie przycisku LEARN przełącznika scenariuszy IOBL. Usuwanie scenariusza przy pomocy przełącznika scenariuszy IOBL Przy pomocy przełącznika scenariuszy IOBL można usunąć scenariusz. Należy postępować następująco:. Nacisnąć przycisk LEARN przełącznika scenariuszy, a następnie przycisk, przy pomocy którego sterowany jest scenariusz do usunięcia. Zostanie wyświetlone zapytanie, czy scenariusz wyświetlany na interfejsie konsoli ma być usunięty AD 93

96 5. Uruchomienie MCA USUNAC? URLOP ZAL AUTO STD ZAL. Obracać pokrętłem, aż wyświetli się ZAL i potwierdzić przez naciśnięcie ProcedurezakonczyC przezuczenie dointerscenario AUTO STD C0046-A Potwierdzić usunięcie, przy czym nacisnąć przycisk LEARN przełącznika scenariuszy IOBL. C0047-A Przywrócenie nastaw fabrycznych 4" Dla ponownego zainicjalizowania urządzenia postępować następująco:. Naciskać jednocześnie na przyciski C, > i j przez 4 sek.. Wyświetli się menu #RESET.. Nastawić następujące parametry: MODE bar AUTO STD NIEDZIELA : C0096-A-08 Menu #RESET Wybór generatora Parametr Opis GENERATOR RESET TOTAL Całkowity reset wszystkich parametrów POZA PROG. Reset parametrów, przy czym programy czasowe pozostają zachowane PROG. Reset programów czasowych, przy czym parametry zostają zachowane IOBL Ponowna inicjacja połączeń sieci elektrycznej systemu CZUJNIK SCU Reset obecności czujników generatorów CZUJNIK POKOJ Reset obecności czujników pokojowych AD

97 MCA Uruchomienie bar LANGUE FRANCAIS Français - Deutsch - English - Italiano - Espanol - Nederlands - Pycck - Polski - Türk - STD Po ponownym zainicjowaniu (TOTALNY RESET i POZA PROG.) regulator powraca po paru sekundach do wyświetlenia wyboru języka.. Wybrać żądany język poprzez obracanie pokrętłem.. Nacisnąć pokrętło dla potwierdzenia. C0086-C AD 95

98 6. Wyłączenie kotła MCA 35 6 Wyłączenie kotła 6. Wyłączenie instalacji UWAGA Nie wyłączać urządzenia. Jeżeli instalacja nie będzie używana przez dłuższy okres czasu, zalecamy włączenie trybu pracy URLOP. 6. Ochrona przeciwzamarzaniowa Jeżeli temperatura wody grzewczej w kotle zbyt mocno spadnie, zacznie działać system ochrony kotła. Ochrona ta działa następująco: 4 Gdy temperatura wody spadnie poniżej 7 C, załącza się pompa c.o.. 4 Gdy temperatura wody spadnie poniżej 4 C, załącza się kocioł. 4 Gdy temperatura wody wzrośnie powyżej 0 C, palnik wyłącza się, a pompa c.o. obraca się jeszcze przez krótką chwilę. UWAGA 4 Funkcja ochrony przeciwzamarzaniowej nie działa jeżeli urządzenie jest wyłączone. 4 Zintegrowany system ochrony chroni tylko kocioł, a nie instalację. Aby chronić instalację należy włączyć urządzenie w trybie pracy URLOP. W trybie pracy URLOP chronione są: 4 Instalacja - gdy temperatura zewnętrzna spadnie poniżej 3 C (nastawa fabryczna) jeżeli jest podłączony czujnik temperatury zewnetrznej. 4 Pomieszczenie - jeżeli podłączone jest zdalne sterowanie i temperatura pomieszczenia spadnie poniżej 6 C (nastawa fabryczna). 4 Podgrzewacz c.w.u. - jeżeli temperatura podgrzewacza spadnie poniżej 4 C (woda zostanie podgrzana do temperatury 0 C). Konfiguracja trybu pracy URLOP: ¼ Patrz instrukcja obsługi AD

99 MCA Kontrole i konserwacja 7 Kontrole i konserwacja 7. Ogólne zalecenia OSTRZEŻENIE 4 Prace konserwacyjne mogą przeprowadzać tylko autoryzowani instalatorzy. 4 Konserwacja raz w roku jest obligatoryjna. 4 Należy używać tylko oryginalnych części zamiennych. 4 Czyszczenie wykonać minimum raz w roku lub częściej, zgodnie z przepisami krajowymi. ¼ Patrz rozdział: "Informacje odnośnie czyszczenia komina", strona 97 4 Przeprowadzić standardowe prace kontrolne i konserwacyjne raz w roku. ¼ Patrz rozdział: "Standardowe prace kontrolne i konserwacyjne", strona 99 4 Specjalne prace konserwacyjne przeprowadzać zależnie od potrzeb. ¼ Patrz rozdział: "Specjalne prace konserwacyjne", strona Informacje odnośnie czyszczenia komina UWAGA Czyszczenie wykonać minimum raz w roku lub częściej, zgodnie z przepisami krajowymi. Poniższe czynności może wykonywać tylko autoryzowany instalator.. Nacisnąć przycisk -.. Przy każdym czyszczeniu sprawdzić spalanie. ¼ Patrz rozdział: "Regulacja składu mieszanki gaz-powietrze (stopień górny)", strona 65 + "Regulacja składu mieszanki gaz-powietrze (stopień dolny)", strona Aby powrócić do wyświetlenia głównego nacisnąć razy przycisk j AD 97

100 7. Kontrole i konserwacja MCA 35 Menu #POMIAR EMISJI Generator Dostępna funkcja Opis Wyświetlana wartość Nazwa generatora AUTO Praca normalna TEMP KOTLA I- JONIZ OBROTY WENTYL. TEMP POWROTU P MIN Praca z mocą minimalną TEMP KOTLA I- JONIZ OBROTY WENTYL. TEMP POWROTU P MAX Praca z mocą maksymalną TEMP KOTLA I- JONIZ OBROTY WENTYL. TEMP POWROTU C µa obr./min. C C µa obr./min. C C µa obr./min. C 7.3 Personalizacja konserwacji Komunikat o konserwacji bar AUTO TEMP.: STD 0" DIMANCHE :45 C007-C-0 Kocioł posiada funkcję dla wyświetlania komunikatu o konserwacji. W celu parametryzacji tej funkcji postępować następująco:. Wywołać menu Serwis: Przytrzymać przyciśnięty przycisk -, aż wyświetli się #PARAMETRY.. Wybrać menu #PRZEGL. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 6 3. Nastawić następujące parametry: Poziom Serwis - Menu #PRZEGL Parametr Zakres regulacji Opis TYP WYŁ. Nastawa fabryczna Brak wyswietlania komunikatu o potrzebie konserwacji MANU AUTO Zalecana nastawa W wybranym dniu wyświetla się komunikat o potrzebie konserwacji. Nastawić datę przy pomocy dalej podanych parametrów. a Bez zastosowania. Nie wybierać tej nastawy. GODZ PRZEGL () 0 do 3 Godzina, o której pojawia się wyświetlenie PRZEGL ROK PRZ. () 008 do 099 Rok, w którym pojawia się wyświetlenie PRZEGL M-C PRZEGL () do Miesiąc, w którym pojawia się wyświetlenie PRZEGL DATA PRZEGL () do 3 Dzień, w którym pojawia się wyświetlenie PRZEGL () Parametr zostanie wyświetlony tylko wtedy, gdy nastawione jest MANU. Ponowna inicjacja komunikatu o konserwacji: AD

101 MCA Kontrole i konserwacja Po wykonaniu prac konserwacyjnych zmienić datę w menu #PRZEGL, aby opuścić komunikat. W przypadku serwisu przed wyświetleniem komunikatu serwisu: Po przeprowadzeniu nieprzewidzianej konserwacji należy w menu #PRZEGL ustalić nową datę Dane kontaktowe z pracownikiem serwisu bar AUTO TEMP.: STD 0" DIMANCHE :45 C007-C-0 Aby pomóc użytkownikowi w razie wyświetlenia komunikatu błędu lub serwisowego, można wprowadzić dane kontaktowe z właściwym pracownikiem serwisu. W celu wprowadzenia danych kontaktowych z pracownikiem serwisu postępować jak podano poniżej:. Wywołać menu Serwis: Przytrzymać przyciśnięty przycisk -, aż wyświetli się #PARAMETRY.. Wybrać menu #Serwis posprzedażny. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 6 3. Nastawić następujące parametry: Poziom Serwis - Menu #Serwis posprzedażny Parametr NAZWISKO NR TEL Opis Wpisać nazwisko instalatora Wpisać numer telefonu instalatora bar TEMP. : 68 DEF. COM. PCU D7 AUTO STD NIEDZIELA :45 Jeżeli wyświetlany jest komunikat PRZEGL, nacisnąć?, aby wyświetlić nr telefonu do instalatora. C0030-A Standardowe prace kontrolne i konserwacyjne UWAGA Przy pracach kontrolnych i konserwacyjnych zawsze wymienić wszystkie uszczelki zdemontowanych części AD 99

102 7. Kontrole i konserwacja MCA Kontrola ciśnienia wody Ciśnienie wody musi wynosić minimum 0,8 bar. Jeżeli ciśnienie wody jest niższe od 0,8 bar, miga symbol bar. W razie potrzeby dopełnić wodę w instalacji grzewczej (zalecane ciśnienie wody od,5 do bar) Kontrola prądu jonizacji Wartość prądu jonizacji wyświetlana jest w menu #POMIARY. ¼ Patrz rozdział: "Wyświetlenie mierzonych wartości", strona Kontrola szczelności przewodu spalinowego i przewodu doprowadzenia powietrza Sprawdzić szczelność podłączeń doprowadzenia powietrza i odprowadzenia spalin. T00580-A Sprawdzenie jakości spalania Kontrolę wykonuje się poprzez pomiar zawartości procentowej O / CO w przewodzie spalinowym. W tym celu postępować następująco:. Odkręcić zaślepkę pomiaru spalin.. Podłączyć analizator spalin. UWAGA T0058-A Dopilnować, aby otwór wokół sondy był w trakcie pomiaru dobrze uszczelniony. 3. Przełączyć kocioł do pracy na pełnej mocy. ¼ Patrz rozdział: "Regulacja składu mieszanki gaz-powietrze (stopień górny)", strona 65. Kocioł pracuje teraz z pełną mocą. Zmierzyć zawartość procentową CO i porównać tę wartość z wartością zadaną. 4. Ustawić kocioł na pracę z mocą minimalną. ¼ Patrz rozdział: "Regulacja składu mieszanki gaz-powietrze (stopień dolny)", strona 66. Teraz kocioł pracuje z ograniczoną mocą. Zmierzyć zawartość procentową CO i porównać tę wartość z wartością zadaną AD

103 MCA Kontrole i konserwacja Kontrola odpowietrznika automatycznego 4 3 Gas/Gaz. Odłączyć zasilanie elektryczne kotła.. Zamknąć zawór gazowy kotła. 3. Zamknąć główny zawór gazowy na przewodzie gazowym. 4. Odkręcić o /4 obrotu obydwie śruby pod przednią obudową i zdjąć obudowę. 5. Odchylić na bok zaczepy mocujące, następnie odchylić skrzynkę sterowniczą do przodu. 6. Sprawdzić, czy w małym wężu odpowietrznika automatycznego znajduje się woda. 7. W razie nieszczelności wymienić odpowietrznik. 90º R A Kontrola zaworu bezpieczeństwa. Odkręcić kolektor kondensatu pod kotłem.. Sprawdzić, czy na końcu węża odprowadzającego zaworu bezpieczeństwa znajduje się woda. 3. W przypadku wycieku wymienić zawór bezpieczeństwa AD 0

104 7. Kontrole i konserwacja MCA Kontrola syfonu. Syfon zdjąć i oczyścić.. Napełnić syfon wodą. 3. Zamontować z powrotem syfon AD

105 MCA Kontrole i konserwacja Kontrola palnika i czyszczenie wymiennika 5 UWAGA 4 X Przy pracach kontrolnych i konserwacyjnych zawsze wymienić wszystkie uszczelki zdemontowanych części.. Zdemontować przewód doprowadzający powietrze do zwężki Venturiego.. Odkręcić górne podłączenie armatury gazowej. 3. Wyciągnąć wtyk pod wentylatorem. 4. Odpiąć zaciski mocujące zespół wentylatora/kolana mieszającego do wymiennika głównego. 5. Całkowicie zdjąć zespół wentylatora/kolana mieszającego. 6. Palnik podważyć i zdjąć wraz z uszczelką wymiennika. 7. Górną część wymiennika (komora spalania)oczyścić odkurzaczem wyposażonym w specjalną dyszę zasysania (wyposażenie dodatkowe). 8. Jeszcze raz odkurzyć bez górnej szczotki nasadki. 9. Sprawdzić (na przykład lusterkiem), czy pozostały jeszcze widoczne zanieczyszczenia. Jeżeli tak, usunąć odkurzaczem. 0.Palnik nie wymaga żadnej konserwacji, jest on samoczyszczący. Zapewnić, żeby na powierzchni zdemontowanego palnika nie była widoczna żadna rysa i/lub inne pęknięcia. W przeciwnym razie wymienić palnik..sprawdzić elektrodę jonizacyjno-zapłonową..podczas montażu postępować w kolejności odwrotnej. 8 9 UWAGA 0 4 Nie zapomnieć, aby ponownie wetknąć wtyk wentylatora. 4 Sprawdzić, czy uszczelka pomiędzy kolanem mieszającym i wymiennikiem jest prawidłowo umieszczona. (całkiem płaska w odpowiednim rowku oznacza szczelność. 3.Otworzyć zawory zasilania gazem i ponownie wykonać podłączenie elektryczne kotła. T000-B AD 03

106 7. Kontrole i konserwacja MCA Specjalne prace konserwacyjne Jeśli standardowe kontrolne i konserwacyjne czynności wykazały, że konieczne są dodatkowe prace konserwacyjne, w zależności od rodzaju prac postępować następujaco: Wymiana elektrody zapłonowej/ jonizacyjnej Wymienić elektrodę zapłonową/jonizacyjną w następujących przypadkach: 4 Prąd jonizacji <3 µa. 4 Zużyta elektroda. Jeżeli wymiana jest konieczna, postępować następująco: 3. Odłączyć kabel elektrody zapłonowej/jonizacyjnej od transformatora zapłonowego.. Odkręcić śruby i wyjąć elektrodę zapłonową/jonizacyjną. 3. Wymienić elektrodę. T0058-A AD

107 MCA Kontrole i konserwacja Wymiana 3-drogowego zaworu przełączającego 3 4 Jeżeli okaże się konieczna wymiana 3-drogowego zaworu przełączającego, należy postępować następująco:. Zamknąć główny zawór wody. Opróżnić kocioł. 3. Zdemontować wąż odprowadzający nad syfonem. 4. Wymontować syfon. 5. Usunąć zacisk przytrzymujący wąż powrotu z c.o. na prawym boku hydrobloku. 6. Zdemontować wąż powrotu z c.o. z prawej strony hydrobloku, ale nie od strony wymiennika (obieg c.o.). 7. Wyciągnąć wtyk siłownika. 8. Zdjąć zacisk podtrzymujący 3-drogowy zawór przełączający. 9. Wyjąć 3-drogowy zawór przełączający. 6 Podnieść i obrócić o /4 obrotu. 5 0.Przy demontażu postępować w odwrotnej kolejności. 8 7 UWAGA Zwrócić uwagę na krzywki pozycjonujące 3-drogowy zawór przełączający. 9 0 T00639-C AD 05

108 7. Kontrole i konserwacja MCA Wymiana zaworu zwrotnego klapowego 4 x Wymienić zawór zwrotny klapowy, gdy jest uszkodzony, lub gdy zestaw konserwacyjny zawiera taki zawór. W tym celu postępować następująco:. Zdemontować przewód doprowadzający powietrze do zwężki Venturiego.. Odkręcić górne podłączenie armatury gazowej. 3. Wyciągnąć wtyk pod wentylatorem. 4. Odpiąć zaciski mocujące zespół wentylatora/kolana mieszającego do wymiennika głównego. 5. Całkowicie zdjąć zespół wentylatora/kolana mieszającego. 6. Wymienić zawór zwrotny klapowy, znajdujący się między kolanem mieszania i wentylatorem. 7. Podczas montażu postępować w kolejności odwrotnej. 3 X9 5 6 x T0057-B AD

109 MCA Kontrole i konserwacja Montaż kotła. Przy montażu kotła wszystkie elementy zamontować z powrotem w odwrotnej kolejności. UWAGA C00434-A Przy pracach kontrolnych i konserwacyjnych zawsze wymienić wszystkie uszczelki zdemontowanych części.. Napełnić syfon do oznaczenia czystą wodą. 3. Zamontować z powrotem syfon. UWAGA Wąż odprowadzający zamontować nad przegrodą wodną. 4. Ostrożnie otworzyć z powrotem główny zawór wody, instalację napełnić, odpowietrzyć i ewentualnie dopełnić wodą. 5. Sprawdzić szczelność podłączeń gazowych i wodnych. 6. Uruchomić kocioł. T0053-B AD 07

110 8. Historia usterek MCA 35 8 Historia usterek 8. Cykl antytaktu Jeżeli kocioł pracuje w trybie antytaktu, miga symbol?.. Nacisnąć przycisk "?". Wyświetlony zostanie komunikat Praca zapewniona po osiągnięciu temperatury startowej. Po osiągnięciu temperatury ponownego załączenia, praca będzie zapewniona. Komunikat ten nie jest komunikatem błędu, lecz tylko informacją. 8. Komunikaty (kod typu Bxx lub Mxx) W przypadku usterki konsola sterownicza wyświetla komunikat i przyporządkowany kod.. Zanotować wyświetlany kod. Kod odgrywa znaczną rolę przy korekcie i szybkiej diagnozie rodzaju usterki oraz dla ewentualnej pomocy technicznej.. Kocioł wyłączyć i ponownie włączyć. Kocioł automatycznie zaczyna pracować po ustąpieniu przyczyny blokady. 3. Jeżeli kod ponownie się wyświetli, postępować według wskazówek zawartych w poniższej tabeli: Kod Komunikaty Opis Sprawdzenie/usuwanie B00 BL.USZK.PSU Płyta PSU jest źle skonfigurowana B0 BL.MAX KOTLA Przekroczona maksymalna temperatura zasilania B0 BL.OGRZ.PREDK. Szybkość wzrostu temperatury zasilania przekroczyło wartość maksymalną Błąd parametru na płycie PSU 4 Nastawić na nowo typ generatora w menu #KONFIGURACJA (patrz oryginalna tabliczka znamionowa) Niedostateczne natężenie przepływu wody w instalacji 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) Niedostateczne natężenie przepływu wody w instalacji 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła Usterka czujnika 4 Sprawdzić prawidłowe działanie czujników 4 Sprawdzić, czy czujnik kotła jest prawidłowo zamontowany AD

111 MCA Historia usterek Kod Komunikaty Opis Sprawdzenie/usuwanie B07 BL.DT.ZASIL-POWR Przekroczona maksymalna różnica temperatur między zasilaniem i powrotem B08 BL.RL.OTWARTA Rozwarte wejście RL na listwie zacisków płyty PCU Niedostateczne natężenie przepływu wody w instalacji 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła Usterka czujnika 4 Sprawdzić prawidłowe działanie czujników 4 Sprawdzić, czy czujnik kotła jest prawidłowo zamontowany Błąd parametru 4 Nastawić na nowo typ generatora w menu #KONFIGURACJA (patrz oryginalna tabliczka znamionowa) Złe podłączenie 4 Sprawdzić okablowanie B09 BL.ZAMIANA L/N Nastawić na nowo typ generatora w menu #KONFIGURACJA (patrz oryginalna tabliczka znamionowa ) B0 B BL.OTW.USZ Rozwarte wejście BL na listwie zacisków płyty PCU B3 BL.KOM PCU Błąd transmisji danych z płytą SCU B4 BL.BRAK WODY Ciśnienie wody jest niższe od 0,8 bar Rozwarty zestyk podłączony na wejściu BL 4 Sprawdzić zestyk na wejściu BL Błąd parametru 4 Sprawdzić parametr ENT.BL Złe podłączenie 4 Sprawdzić okablowanie Niewłaściwe podłączenie 4 Sprawdzić okablowanie W kotle nie zainstalowano płyty SCU 4 Podłączyć płytę SCU Brak wody w obiegu 4 Uzupełnienie wody w instalacji B5 BL.BRAK GAZ Zbyt niskie ciśnienie gazu Zła nastawa czujnika ciśnienia gazu na płycie SCU 4 Sprawdzić, czy zawór gazowy jest prawidłowo otwarty 4 Sprawdzenie ciśnienia zasilania gazem 4 Sprawdzić, czy układ czujnika ciśnienia gazu jest prawidłowo zamontowany 4 Ewentualnie wymienić układ czujnika ciśnienia gazu B6 BL.KIEPSKI SU Nie wykryto płyty SU Niewłaściwa płyta SU dla tego kotła B7 BL.PCU USZK Parametry zapamiętane na płycie PCU zostały zmienione 4 Wymienić płytę SU Błąd parametru na płycie PCU 4 Wymienić płytę PCU B8 BL.KIEPSKI PSU Nie wykryto płyty PSU Niewłaściwa płyta PSU dla tego kotła 4 Wymienić płytę PSU B9 BL.BEZ KONFIG. Kocioł nie jest skonfigurowany Karta PSU została zmieniona B BL.KOM SU Błąd transmisji danych między płytami PCU i SU 4 Nastawić na nowo typ generatora w menu #KONFIGURACJA (patrz oryginalna tabliczka znamionowa) Złe podłączenie 4 Sprawdzić, czy płyta SU jest prawidłowo zainstalowana na płycie PCU 4 Wymienić płytę SU AD 09

112 8. Historia usterek MCA 35 Kod Komunikaty Opis Sprawdzenie/usuwanie B BL.ZANIK PLOMIEN Zanik płomienia podczas pracy Brak prądu jonizacji 4 Odpowietrzyć przewód gazowy 4 Sprawdzić, czy zawór gazowy jest prawidłowo otwarty 4 Sprawdzić ciśnienie zasilania 4 Sprawdzić działanie i nastawę armatury gazowej 4 Zapewnić, żeby ani przewód doprowadzający powietrze, ani przewód spalinowy nie był zablokowany 4 Zapewnić, żeby spaliny nie były ponownie zasysane B5 BL.SU USZK Usterka wewnętrzna płyty SU 4 Wymienić płytę SU M04 PRZEGL Żądanie konserwacji Nastąpiła zaprogramowana data konserwacji 4 Przeprowadzić konserwację kotła 4 Dla potwierdzenia konserwacji, w menu #PRZEGL zaprogramować inną datę lub parametr TYP PRZEGLAD ustawić na WYL M05 PRZEGLAD A Wymagana konserwacja A, B, Nastąpiła zaprogramowana data konserwacji M06 PRZEGLAD B lub C 4 Przeprowadzić konserwację kotła M07 PRZEGLAD C 4 Dla potwierdzenia konserwacji nacisnąć przycisk t M0 ODPOWIETRZ Przebiega cykl Podłączenie kotła do instalacji elektrycznej odpowietrzenia kotła 4 Odczekać 3 min. OSUSZ. B XX DZIE Suszenie posadzki jest Odbywa się suszenie posadzki. Zostało przerwane ogrzewanie OSUSZ. C XX DZIE aktywne obiegu, którego to nie dotyczy. OSUSZ. B+C XX DZIE XX DZIEŃ = pozostająca ilość 4 Poczekać, aż wyświetlona ilość dni spadnie do zera dni dla suszenia posadzki. 4 Parametr OSUSZENIE POSADZKI ustawić na NIE M3 WYMIANA CZ.ZEWN. Uszkodzony czujnik zewnętrzny. Wymienić bezprzewodowy czujnik zewnętrzny. STOP N XX Wyłączenie jest aktywne XX = numer aktywnego wyłączenia Wyłączenie jest skuteczne. Wybrane obiegi w trakcie wybranego okresu wyłączenia przełącza się w tryb ochrony przed zamarznięciem. 4 Poczekać, aż minie dada końcowa 4 Parametr (STOP NXX) ustawić na (WYŁ) 8.3 Historia usterek bar AUTO TEMP.: STD 0" DIMANCHE :45 W menu #INFO HISTORIA można odczytać ostatnich 0 komunikatów, wyświetlonych na konsoli.. Wywołać menu Serwis: Przytrzymać przyciśnięty przycisk -, aż wyświetli się #PARAMETRY.. Wybrać menu #INFO HISTORIA. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 6 C007-C AD

113 MCA Historia usterek 3. Zostanie wyswietlona lista ostatnich 0 komunikatów. bar BL.OGRZ.PREDK. BL.BRAK WODY BL.RL.OTWARTA BL.ZANIK PLOMIEN AUTO STD /0 0/09 6/08 6/08 bar KOD BL.CS.OTW.M 8/08/008-3h3 ILOSC PRZYPA. 8 TEMP ZEWNET.0 C TEMP OB.B.0 C AUTO STD C0038-A Wybrać komunikat, aby odczytać odpowiednie dane. C0038-A Usterki (kod typu Lxx lub Dxx) bar DEF. COM. PCU D7 AUTO TEMP. : 68 STD NIEDZIELA :45 Przy wystąpieniu usterki miga wyświetlacz i wyświetlany jest komunikat błędu wraz z przyporządkowanym kodem.. Zanotować wyświetlany kod. Kod odgrywa znaczną rolę przy korekcie i szybkiej diagnozie rodzaju usterki oraz dla ewentualnej pomocy technicznej.. Nacisnąć przycisk t. Jeżeli kod wyświetlił się ponownie, wyłączyć i włączyć kocioł. bar TEMP. : 68 DEF. COM. PCU D7 AUTO STD NIEDZIELA :45 C00604-A Nacisnąć przycisk?. W celu rozwiązania problemu postępować według wyświetlonych wskazówek. 4. Poszukać objaśnienia kodów w poniższej tabeli: C0030-A AD

114 8. Historia usterek MCA 35 Kod Usterki Miejsce usterki Opis Sprawdzenie/usuwanie L00 PSU USZK PCU Płyta PSU nie jest podłączona L0 PSU PARAM USZK PCU Złe parametry bezpieczeństwa L0 DEF CZU.ZASIL. PCU Zwarcie w czujniku zasilania kotła Złe podłączenie 4 Sprawdzić oprzewodowanie między płytami PCU i PSU Uszkodzona płyta PSU 4 Wymienić płytę PSU Złe podłączenie 4 Sprawdzić oprzewodowanie między płytami PCU i PSU Uszkodzona płyta PSU 4 Wymienić płytę PSU Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika L03 DEF CZU.ZASIL. PCU Przerwany obwód prądowy czujnika zasilania kotła 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik L04 DEF CZU.ZASIL. PCU Za niska temperatura kotła Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Brak cyrkulacji wody 4 Odpowietrzyć instalację c.o. 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła AD

115 MCA Historia usterek Kod Usterki Miejsce usterki Opis Sprawdzenie/usuwanie L05 STB ZASILANIA PCU Temperatura kotła za wysoka Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Brak cyrkulacji wody 4 Odpowietrzyć instalację c.o. 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody L06 USZK CZUJ POWR PCU Zwarcie w czujniku temperatury powrotu 4 Sprawdzić stan czystości korpusu kotła Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika L07 USZK CZUJ POWR PCU Otwarty obwód czujnika temperatury powrotu 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika L08 USZK CZUJ POWR PCU Za niska temperatura powrotu 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Brak cyrkulacji wody 4 Odpowietrzyć instalację c.o. 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła AD 3

116 8. Historia usterek MCA 35 Kod Usterki Miejsce usterki Opis L09 STB POWR PCU Za wysoka temperatura powrotu L0 DT ZASIL-PO MIN PCU Niedostateczna różnica między temperaturą zasilania i powrotu L DT ZASIL-PO MAX PCU Za duża różnica między temperaturą zasilania i powrotu Sprawdzenie/usuwanie Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i czujnikiem 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Brak cyrkulacji wody 4 Odpowietrzyć instalację c.o. 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Brak cyrkulacji wody 4 Odpowietrzyć instalację c.o. 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła 4 Sprawdzić poprawność funkcjonowania pompy grzewczej Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Brak cyrkulacji wody 4 Odpowietrzyć instalację c.o. 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła 4 Sprawdzić poprawność funkcjonowania pompy grzewczej AD

117 MCA Historia usterek Kod Usterki Miejsce usterki Opis L STB OTW PCU Przekroczona maksymalna temperatura kotła (termostat maksimum STB) L4 USTERKA ZAPLON PCU 5 nieudanych prób zapalenia palnika L6 ZAKŁÓCENIE PŁOMIEN PCU Wykrycie zakłócenia płomienia Sprawdzenie/usuwanie Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i STB 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić ciągłość elektryczną STB 4 Sprawdzić, czy STB jest prawidłowo zamontowany Uszkodzenie czujnika 4 Ewentualnie wymienić STB Brak cyrkulacji wody 4 Odpowietrzyć instalację c.o. 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) 4 Sprawdzić ciśnienie wody 4 Sprawdzić stan czystości korpusu kotła Brak łuku zapłonowego 4 Sprawdzić oprzewodowanie między płytą PCU i transformatorem zapłonowym 4 Zapewnić prawidłowe zainstalowanie płyty SU 4 Sprawdzić elektrodę zapłonową/jonizacyjną 4 Sprawdzić uziemienie 4 Uszkodzona płyta SU: Wymienić płytę Jest łuk zapłonowy, lecz płomień nie tworzy się 4 Odpowietrzyć przewody gazowe 4 Sprawdzić, czy zawór gazowy jest prawidłowo otwarty 4 Sprawdzenie ciśnienia zasilania gazem 4 Sprawdzić działanie i nastawę armatury gazowej 4 Zapewnić, żeby ani przewód doprowadzający powietrze, ani przewód spalinowy nie był zablokowany 4 Sprawdzić oprzewodowanie armatury gazowej 4 Uszkodzona płyta SU: Wymienić płytę Jest płomień, lecz jonizacja jest niedostateczna (< 3 µa) 4 Sprawdzić, czy zawór gazowy jest prawidłowo otwarty 4 Sprawdzenie ciśnienia zasilania gazem 4 Sprawdzić elektrodę zapłonową/jonizacyjną 4 Sprawdzić uziemienie 4 Sprawdzić oprzewodowanie elektrody zapłonowej/ jonizacyjnej Jest obecny prąd jonizacji, pomimo że nie ma płomienia Uszkodzony transformator zapłonowy 4 Sprawdzić elektrodę zapłonową/jonizacyjną Uszkodzona armatura gazowa 4 Sprawdzić armaturę gazową i ewentualnie wymienić Palnik jeszcze się żarzy: za wysokie stężenie CO 4 Nastawić CO AD 5

118 8. Historia usterek MCA 35 Kod Usterki Miejsce usterki Opis Sprawdzenie/usuwanie L7 ZAWOR G USZK. PCU Problem z zaworem gazowym L34 DMUCHAWA USZK PCU Wentylator pracuje na niewłaściwych obrotach L35 POWR>KOT USZ PCU Zamienione zasilanie z powrotem Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i zaworem gazowym 4 Zapewnić prawidłowe zainstalowanie płyty SU Uszkodzona płyta SU 4 Sprawdzić płytę SU i ewentualnie wymienić Złe podłączenie 4 Sprawdzić oprzewodowanie między płytą PCU i wentylatorem Uszkodzony wentylator 4 Sprawdzić ciąg kominowy na poziomie podłączenia do komina 4 Wymienić ewentualnie wentylator Złe podłączenie 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika L36 BRAK JON.W PR PCU Podczas pracy palnika w ciągu 4 godzin nastąpiło 5 zaników płomienia L37 USZ.KOM SU PCU Przerwanie transmisji danych z kartą SU L38 USZ.KOM PCU-D4 PCU Przerwanie transmisji danych między płytami PCU i SCU 4 Sprawdzić wartość oporność (w omach) czujnika 4 Wymienić ewentualnie czujnik Odwrotny kierunek cyrkulacji wody 4 Sprawdzić cyrkulację (kierunek, pompa, zawory) Brak prądu jonizacji 4 Odpowietrzyć przewód gazowy 4 Sprawdzić, czy zawór gazowy jest prawidłowo otwarty 4 Sprawdzenie ciśnienia zasilania gazem 4 Sprawdzić działanie i nastawę armatury gazowej 4 Zapewnić, żeby ani przewód doprowadzający powietrze, ani przewód spalinowy nie był zablokowany 4 Zapewnić, żeby spaliny nie były ponownie zasysane Złe podłączenie 4 Sprawdzić, czy płyta SU jest prawidłowo umieszczona we wtyku płyty PCU 4 Wymienić płytę SU Złe podłączenie 4 Sprawdzić oprzewodowanie między płytami PCU i SCU 4 Wybrać AUTODETEKCJA w menu KONFIGURACJA Płyta SCU uszkodzona lub nie podłączona L39 BL OTW.USZ PCU Wejście BL było przez chwilę otwarte 4 Wymienić płytę SCU Złe podłączenie 4 Sprawdzić okablowanie Przyczyna zewnętrzna 4 Sprawdzić urządzenie podłączone do zestyku BL Źle nastawiony parametr 4 Sprawdzić parametr ENT.BL AD

119 MCA Historia usterek Kod Usterki Miejsce usterki Opis L40 USZ.TEST.HRU PCU Usterka jednostki testującej HRU/URC L50 DEF BRAK WODY PCU Ciśnienie wody jest zbyt niskie Sprawdzenie/usuwanie Złe podłączenie 4 Sprawdzić okablowanie Źle nastawiony parametr 4 Nastawić na nowo typ generatora w menu #KONFIGURACJA (patrz oryginalna tabliczka znamionowa) Źle odpowietrzony obieg hydrauliczny Wyciek wody Błędny pomiar 4 Jeśli to konieczne, dopełnić wodą 4 Odblokować automat palnikowy L5 USZK MANOMETR PCU Usterka manometru Problem oprzewodowania Uszkodzony manometr Uszkodzone karty czujników D03 D04 USZK.CZ.OB B USZK.CZ.OB C SCU Uszkodzony czujnik zasilania obiegu B Uszkodzony czujnik zasilania obiegu C Uwagi: Pompa obiegu pracuje. Silnik 3-drogowego zaworu mieszającego obiegu nie jest zasilany i może być przestawiony ręcznie. D05 USZK.CZ.ZEW. SCU Usterka w czujniku zewnętrznym Uwagi: Kocioł jest nastawiony na temperaturę T. MAX KOTLA. Sterowanie zaworów nie jest zapewnione, lecz pozostaje zapewniona kontrola maksymalnej temperatury za zaworem. Zawory mogą być nastawiane ręcznie. Podgrzewanie c.w.u. pozostaje zapewnione. D07 USZK. CZ. DODAT SCU Usterka czujnika dodatkowego 4 Sprawdzić przewody między płytką drukowaną PCU i manometrem 4 Sprawdzić, czy manometr jest prawidłowo zamontowany 4 Wymienić ewentualnie manometr Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 0 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 0 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 0 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik AD 7

120 8. Historia usterek MCA 35 Kod Usterki Miejsce usterki Opis Sprawdzenie/usuwanie D09 USZK.CZ.CWU SCU Usterka czujnika podgrzewacza Uwagi: Podgrzewanie c.w.u. nie jest wykonywane automatycznie. Pompa ładująca pracuje. Temperatura ładowania zasobnika jest równa temperaturze kotła. D D D3 USZK.CZ.PO A USZK.CZ.POK.B USZK.CZ.POK.C SCU Uszkodzony czujnik pokojowy A Uszkodzony czujnik pokojowy B Uszkodzony czujnik pokojowy C Uwaga: Odnośny obieg pracuje bez wpływu czujnika pokojowego. D4 USZ KOM Z MC SCU Przerwanie transmisji danych między płytą SCU i modułem radiowym kotła Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 0 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 0 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik Złe podłączenie 4 Sprawdzić przewody połączeniowe i wtyki Usterka modułu kotła D5 AW.CZ.POD SCU Usterka czujnika podgrzewacza buforowego Uwaga: Podgrzewanie podgrzewacza buforowego nie jest zapewnione. 4 Wymienić moduł kotła Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 0 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik D6 D6 USZK.CZ.BAS. B USZK.CZ.BAS. C SCU Usterka czujnika basenu w obiegu B Usterka czujnika basenu w obiegu C Uwaga: Basen jest zawsze podgrzewany w okresie komfortu obiegu. Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 0 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik AD

121 MCA Historia usterek Kod Usterki Miejsce usterki Opis D7 USZK.CZ.CWU SCU Usterka czujnika podgrzewacza Sprawdzenie/usuwanie Złe podłączenie 4 Sprawdzić, czy czujnik jest prawidłowo podłączony: ¼ Patrz rozdział: "Usunięcie czujnika z pamięci płyty ", strona 0 4 Sprawdzić przewody połączeniowe i wtyki 4 Sprawdzić, czy czujnik jest poprawnie zamontowany Uszkodzenie czujnika 4 Sprawdzić wartość oporności (w omach) czujnika 4 Wymienić ewentualnie czujnik D7 USZ KOM Z PCU SCU Przerwanie transmisji danych między płytami SCU i PCU 4 Wymienić płytę PCU D9 IOBL.USZ.V3V B SCU Przerwanie transmisji danych między płytą SCU i modułem Z3DR 4 Sprawdzić oprzewodowanie między płytami SCU i PCU 4 Zapewnić zasilanie płyty PCU prądem (zielona lampka kontrolna świeci się lub miga) Brak zasilania elektrycznego modułu 3-drogowego zaworu mieszającego 4 Sprawdzić, czy moduł Z3DR jest zasilany prądem (Lampka świeci się na zielono) Moduł Z3DR i płyta SCU nie są podłączone do tej samej fazy D30 IOBL.USZ.V3V C SCU Przerwanie transmisji danych między płytą SCU i modułem Z3DR D3 USZK.KOM.IOBL SCU Funkcja IOBL nie jest aktywna 4 Zapewnić podłączenie w tej samej fazie modułu Z3DR i płyty SCU lub zainstalowanie łącznika fazowego Moduł Z3DR został usunięty Brak zasilania elektrycznego modułu 3-drogowego zaworu mieszającego 4 Sprawdzić, czy moduł Z3DR jest zasilany prądem (Lampka świeci się na zielono) Moduł Z3DR i płyta SCU nie są podłączone do tej samej fazy 4 Zapewnić podłączenie w tej samej fazie modułu Z3DR i płyty SCU lub zainstalowanie łącznika fazowego Moduł Z3DR został usunięty Problem na płycie SCU 4 Jeżeli nie używa się funkcji IOBL, w menu #KONFIGURACJA wyłączyć funkcję IOBL 4 Jeżeli używa się funkcji IOBL, wymienić płytę SCU i ponownie przyporządkować urządzenie peryferyjne (Moduł V3V IOBL, Przełącznik scenariuszy) AD 9

122 8. Historia usterek MCA 35 Kod Usterki Miejsce usterki Opis Sprawdzenie/usuwanie D3 5RESET:ZAL/WYL SCU W czasie mniejszym niż jedna godzina nastąpiło więcej niż 5 odblokowań 4 Kocioł wyłączyć i ponownie włączyć D37 TA-S ZWARCIE SCU Zwarcie w Titan Active System 4 Sprawdzić, czy w kablu połączeniowym płyty SCU z anodą nie ma zwarcia 4 Zapewnić, żeby anoda nie wykazywała żadnego zwarcia Uwagi: Zatrzymane podgrzewanie ciepłej wody, może ono być ponownie włączone przyciskiem r. Podgrzewacz nie jest już chroniony. Jeżeli do kotła jest podłączony podgrzewacz bez Titan Active System, zapewnić aby na płytce czujnika był zamontowany wtyk symulacji TAS (dostarczony w pakiecie AD). D38 TA-S NIE PODL SCU Przerwany obwód prądowy w Titan Active System 4 Zapewnić, żeby kabel połączeniowy płyty SCU z anodą nie był przerwany 4 Zapewnić, aby anoda nie była złamana Uwagi: Zatrzymane podgrzewanie ciepłej wody, może ono być ponownie włączone przyciskiem r. Podgrzewacz nie jest już chroniony. Jeżeli do kotła jest podłączony podgrzewacz bez Titan Active System, zapewnić aby na płytce czujnika był zamontowany wtyk symulacji TAS (dostarczony w pakiecie AD) Usunięcie czujnika z pamięci płyty Konfiguracja czujników przechowywana jest w pamięci płyty SCU. Jeżeli wystąpiła usterka czujnika, w czasie gdy czujnik nie był wcale podłączony lub był celowo zdemontowany, należy czujnik usunąć z pamięci płyty SCU. 4 Naciskać wielokrotnie przycisk?, aż wyświetlony zostanie napis Chcesz usunąć ten czujnik?. 4 Obracając pokrętłem wybrać TAK, następnie nacisnąć pokrętło dla potwierdzenia. Czujnika zewnętrznego nie można usunąć Usunięcie modułu V3V IOBL z pamięci płyty Konfiguracja modułu V3V IOBL jest przechowywana w pamięci płyty SCU. Jeżeli po celowym usunięciu modułu V3V wystąpił błąd IOBL.USZ.V3V B lub IOBL.USZ.V3V C, należy usunąć moduł z pamięci płyty SCU. 4 Naciskać wielokrotnie przycisk?, aż wyświetlony zostanie napis Chcesz usunąć moduł?. 4 Obracając pokrętłem wybrać ZAL, następnie nacisnąć pokrętło dla potwierdzenia AD

123 MCA Historia usterek Moduł V3V IOBL można usunąć z pamięci płyty SCU: 4 Wywołać menu #SIEĆ, następnie wybrać USUNAC URZADZ Przegląd usterek bar AUTO TEMP.: STD 0" DIMANCHE :45 C007-C-0 W menu #HISTORIA UST. można wywołać 0 ostatnich usterek, wyświetlonych na konsoli.. Wywołać menu Serwis: Przytrzymać przyciśnięty przycisk -, aż wyświetli się #PARAMETRY.. Wybrać menu #HISTORIA UST.. 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 6 3. Wyświetlona zostanie lista ostatnich 0 usterek. bar USZ.CZ.DODAT USZ.KOM.IOBL USZ.KOM.IOBL AUTO STD /0 0/09 6/08 bar USZ.CZ.DODAT D07 8/08/008-3h3 ILOSC PRZYPA. 8 TEMP ZEWNET.0 C TEMP OB.B 35.0 C AUTO STD C0074-B Wybrać usterkę, aby wyświetlić odnośne dane. C0075-A AD

124 8. Historia usterek MCA Kontrola parametrów oraz wejść/wyjść (tryb testowania) bar AUTO TEMP.: STD 0" DIMANCHE :45 Przy pomocy poniższych menu można zlokalizować źródło usterki.. Wywołać menu Serwis: Przytrzymać przyciśnięty przycisk -, aż wyświetli się #PARAMETRY.. Sprawdzić następujące parametry: 4 Obracać pokrętłem, aby przeglądać menu lub zmienić wartość. 4 Nacisnąć pokrętło, aby wywołać wybrane menu, lub zatwierdzić wybraną wartość. ¼ Szczegółowe objaśnienie nawigacji w menu znajduje się w rozdziale: "Nawigacja w menu", strona 6 C007-C-0 Poziom Serwis - Menu #PARAMETRY Parametr KOL.KOTL STOPIEN IL. KASK: ILOSC VM MOC % WART ZAD POM PREDK.DMUCH () ZADANA WENT. SRED. T. ZEW OBL.TEMP KOT. WART. ZAD. PAL. TEMP.KOTLA () TEMP POWROTU () TEMP.SYSTEMU () T.OBL.INST. () OBL.TEMP A OBL.TEMP B (3) OBL.TEMP C (3) TEMP OB.B () (3) Temperatura Opis Kocioł prowadzący aktywny Ilość kotłów wymaganych do ogrzewania Ilość kotłów rozpoznanych w kaskadzie Ilość regulacji DIEMATIC VM wykrytych w kaskadzie Aktualna moc kotła Rozkaz sterujący dla pompy regulowanej elektronicznie Prędkość obrotowa wentylatora Żądana prędkość obrotowa wentylatora Średnia temperatura zewnętrzna Obliczeniowa temperatura kotła Wartość zadana regulacji palnika Wartość mierzona czujnika zasilania kotła Temperatura wody powrotnej do kotła Temperatura wody zasilania układu przy większej ilości generatorów Temperatura systemu obliczona przez regulację Temperatura obliczeniowa obiegu A Temperatura obliczeniowa obiegu B Temperatura obliczeniowa obiegu C wody zasilania obiegu B T. BASEN B Temperatura czujnika wody w basenie w obiegu B TEMP OB.C () (3) Temperatura wody zasilania obiegu C T. BASEN C Temperatura czujnika wody w basenie w obiegu C TEMP ZEWNET () TEMP POKOJ A () Temperatura zewnętrzna Temperatura pomieszczenia - obieg A TEMP POKOJ B Temperatura pomieszczenia - obieg B () (3) () Parametr można odczytać przy naciśniętym przycisku f. () Parametr będzie wyświetlany tylko wtedy, gdy KASKADA będzie nastawiony na ZAL (3) Parametr będzie wyświetlany tylko wtedy, gdy wyposażenie dodatkowe, obiegi lub czujniki będą rzeczywiście podłączone AD

125 MCA Historia usterek Poziom Serwis - Menu #PARAMETRY Parametr Opis TEMP POKOJ C Temperatura pomieszczenia - obieg C () (3) TEMP. CWU ()(3) WEJ. 0-0V ()(3) Temperatura podgrzewacza c.w.u. Napięcie na wejściu 0-0 V I- JONIZ () Wielkość prądu jonizacji CISNIENIE BAR () T.POKR.PODGRZ ()(3) Ciśnienie wody w instalacji Temperatura wody w podgrzewaczu buforowym TEMP. CWU DOL ()(3) Temperatura wody w dolnej strefie podgrzewacza c.w.u. TEMP.CWU A ()(3) Temperatura wody w drugim podgrzewaczu c.w.u. (podłączony do obiegu A) T PODGRZ. DOD ()(3) POKRETLO A POKRETLO B (3) POKRETLO C (3) ROW. PRZES. A ROW. PRZES. B (3) ROW. PRZES. C (3) Temperatura wody w drugim podgrzewaczu c.w.u., który jest podłączony do obiegu DODAT. Pozycja pokrętła korekty temperatury czujnika pokojowego A Pozycja pokrętła korekty temperatury czujnika pokojowego B Pozycja pokrętła korekty temperatury czujnika pokojowego C Przesunięcie równoległe obliczone dla obiegu A Przesunięcie równoległe obliczone dla obiegu B Przesunięcie równoległe obliczone dla obiegu C () Parametr można odczytać przy naciśniętym przycisku f. () Parametr będzie wyświetlany tylko wtedy, gdy KASKADA będzie nastawiony na ZAL (3) Parametr będzie wyświetlany tylko wtedy, gdy wyposażenie dodatkowe, obiegi lub czujniki będą rzeczywiście podłączone Poziom Serwis - Menu #TEST WYJSC Parametr Zakres regulacji Opis POMP.OB.A ZAL / WYŁ. Zał./Wył. pompy obiegu A POMP.OB.B () ZAL / WYŁ. Zał./Wył. pompy obiegu B POMP.OB.C () ZAL / WYŁ. Zał./Wył. pompy obiegu C POMP. CWU () ZAL / WYŁ. Zał./Wył. pompy ładującej lub mieszaczowej WYJ DODATK ZAL / WYŁ. Zal./Wył. wyjścia dodatkowego POMPA SOL () ZAL / WYŁ. Pompa solarna zał./wył. V3V B () STAN SPO Brak rozkazu sterującego WYL. Otwieranie 3-drogowego mieszacza obieg B ZAL. Zamykanie 3-drogowego mieszacza obieg B V3V C () STAN SPO Brak rozkazu sterującego WYL. Otwieranie 3-drogowego mieszacza obieg C ZAL. Zamykanie 3-drogowego mieszacza obieg C WYJ TELEF ZAL / WYŁ. Praca/wyłączenie wyjścia przekaźnika telefonicznego () Parametr będzie wyświetlany tylko wtedy, gdy wyposażenie dodatkowe, obiegi lub czujniki będą rzeczywiście podłączone AD 3

126 8. Historia usterek MCA 35 Poziom Serwis - Menu #TEST WEJSC Parametr Status Opis TELEFON Zworka na wejściu telefonicznym ( = tak, 0 = brak) PLOMIEN Test obecności płomienia ( = tak, 0 = brak) ZAW.GAZ. OTW./ZAL. Otwarcie zaworu Zamknięcie zaworu USTERKA ZAL Zgłoszenie usterki WYL Brak usterki SEKWENCJA Sekwencja regulacji. ¼ Patrz rozdział: "Sekwencja regulacji", strona 4 KOTL. Indeks generatora w systemie TYP Typ generatora WER PAM PCU Wersja oprogramowania płytki drukowanej jednostki sterującej PCU WER PARAM PCU Wersja parametru płyty PCU WERSJA MC () Wersja oprogramowania modułu radiowego kotła AUSS.F.VERSION () Z. STER. A () ZAL Obecność zdalnego sterowania A WYL Brak zdalnego sterowania A Z. STER. B () ZAL Obecność zdalnego sterowania B WYL Brak zdalnego sterowania B Wersja oprogramowania bezprzewodowego czujnika zewnętrznego Z. STER. C () ZAL Obecność zdalnego sterowania C WYL Brak zdalnego sterowania C ID MC IOBL Numer identyfikacyjny modułu kotła IOBL IOBL.WERSJA Wersja IOBL płyty SCU CZAS KALIB. () Kalibrowanie zegara () Parametr będzie wyświetlany tylko wtedy, gdy wyposażenie dodatkowe, obiegi lub czujniki będą rzeczywiście podłączone () Parametr będzie wyświetlany tylko wtedy, gdy INSTALACJA będzie nastawiony na ROZSZERZENIE Poziom Serwis - Menu #KONFIGURACJA Parametr Zakres regulacji Opis TRYB: OBIEG/ WSZ.OBIE Pozwala wybrać czy odstąpienie od programu dokonane przez zdalne sterowanie obowiązuje dla sterowania tylko jednego obiegu ( OBIEG), czy wszystkich obiegów (WSZ.OBIE) TYP Typ generatora (patrz oryginalna tabliczka znamionowa) AUTODETEKCJA WYL/ZAL Nowa inicjalizacja systemu, gdy wyświetli się błąd L38 TAS WYL/ZAL Aktywowanie funkcji Titan Active System IOBL WYL/ZAL Aktywowanie funkcji IOBL Sekwencja regulacji Sekwencja regulacji Status Podstatus Sposób pracy 0 0 Kocioł nie pracuje Uaktywniony cykl antytaktu Otwarcie zaworu odcinającego 3 Załączenie pompy kotłowej 4 Oczekiwanie na start palnika AD

127 MCA Historia usterek Sekwencja regulacji Status Podstatus Sposób pracy 0 Otwarcie zaworu gazowego (zewnętrzny) Załączenie wentylatora 3 Wentylator przechodzi do prędkości startowej palnika 4 Sprawdzenie sygnału RL (funkcja nieaktywna) 5 Żądanie włączenia palnika 7 Wstępny zapłon 8 Zapłon 9 Sprawdzenie obecności płomienia 0 Czas oczekiwania po nieudanym zapłonie 3 / 4 30 Palnik włączony i swobodna modulacja na wartość zadaną ogrzewania 3 Palnik włączony i swobodna modulacja na ograniczoną wartość zadaną, odpowiadającą temperaturze zasilania +30 C 3 Palnik załączony i swobodnie modulujący do wartości zadanej kotła, lecz ograniczony na konsoli 33 Palnik włączony i opadająca modulacja z powodu zbyt wysokiego przyrostu temperatury wymiennika (4 K w ciągu 0 sekund) 34 Palnik włączony i modulacja na minimum z powodu zbyt wysokiej temperatury wymiennika (7 K w ciągu 0 sekund) 35 Palnik wyłączony z powodu zbyt wysokiego przyrostu temperatury wymiennika (9 K w ciągu 0 sekund) 36 Palnik włączony i modulacja rosnąca, dla zapewnienia prawidłowego prądu jonizacji 37 Ogrzewanie: Palnik włączony i modulacja na minimum po starcie palnika w ciągu 30 sekund Produkcja c.w.u.: Palnik włączony i modulacja na minimum po starcie palnika w ciągu 00 sekund 38 Palnik włączony i modulacja stała ponad minimum po starcie palnika w ciągu 30 sekund, jeżeli palnik był wyłączony dłużej niż godziny lub po włączeniu napięcia 5 40 Palnik wyłącza się 4 Wentylator zmienia prędkość obrotową dla przedmuchu palnika 4 Zewnętrzny zawór gazowy zamyka się 43 Przedmuch 44 Wyłączenie wentylatora 6 60 Wybieg pompy kotłowej 6 Wyłączenie pompy kotłowej 6 Zamknięcie zaworu odcinającego 63 Rozpoczęcie cyklu antytaktu 8 0 Oczekiwanie na start palnika Uaktywniony cykl antytaktu 9 -- Blokada obecna 0 -- Zablokowanie 6 -- Ochrona przeciwzamarzaniowa 7 -- Odpowietrzenie AD 5

128 9. Części zamienne MCA 35 9 Części zamienne 9. Informacje ogólne Jeżeli w trakcie prac kontrolnych lub konserwacyjnych ustalono, że musi być wymieniona część urządzenia, w takim wypadku używać tylko oryginalnych części zamiennych lub części zamiennych i materiałów zalecanych. Przy zamawianiu części zamiennych należy koniecznie podać numer artykułu żądanej części. 9. Części zamienne Oznaczenie listy części zamiennych: AA AD

129 MCA Części zamienne 9... Obudowa zewnętrzna EV T0097-A AD 7

130 9. Części zamienne MCA Wymiennik i palnik EV T0097-A AD

131 MCA Części zamienne Wentylator EV T00973-A AD 9

132 9. Części zamienne MCA Konsola sterownicza EV T00974-A AD

133 MCA Części zamienne Armatura połączeniowa (5x) (5x) (5x) EV T00975-A AD 3

134 9. Części zamienne MCA Wykaz części zamiennych Poz Kod Opis Element Obudowa zewnętrzna 00 S0450 Obudowa zewnętrzna przednia 00 S00940 Klapa konsoli sterowniczej 003 S00937 Rama montażowa 006 S0403 Śruba 007 S090 Korek 8,5x0,75x,0 Wymiennik i palnik 00 S055 Wymiennik kotła 40 kw 00 S08 Zbiornik kondensatu 338 mm 003 S087 Pompa UPERO S00905 Syfon 005 S00909 Zestaw przewodów rurowych dla zasilania i powrotu 006 S099 Przewód spalinowy (40 kw) 007 S00906 Uszczelka syfonu 009 S0085 Pierścień uszczelniający (O-ring) 76x S59597 Pierścień uszczelniający (O-ring) 8x,8 0 0 S0003 Czujnik temperatury NTC 0 S00890 Elektrody zapłonowe 03 S598 Szkło wziernika 04 S605 Uszczelka elektrody 0 05 S48950 Śruba M4x S096 Uszczelka palnika (40 kw) 07 S678 Odpowietrznik automatyczny 08 S00895 Końcówka M7x 09 S0089 Wąż silikonowy 8x4x75 00 S079 Uszczelka wymiennika zbiornika kondensatu 305 mm 0 S0089 Uszczelka przewodu spalinowego zbiornika kondensatu 0 S00855 Uszczelka średnica 80 mm 5 03 S00850 Korek ochronny króćca pomiaru temperatury spalin 04 S0090 Zaczep mocujący wymiennik główny 05 S00848 Zacisk mocujący przewodu spalinowego 06 S6768 Przewód spalinowy 08 S63 Korek ochronny króćca pomiaru temperatury spalin 5 09 S633 Korek ochronny króćca pomiaru temperatury spalin S594 Śruba M5x S59586 Zacisk S00838 Transformator zapłonowy z elektrodą zapłonową/jonizacyjną 034 S00954 Opaska zaciskowa węża S0005 Czujnik temperatury HI Wentylator 300 S0507 Elektrozawór gazu 300 S084 Wentylator RG8 - R,5x 3003 S054 Palnik 40kW 84 mm 3004 S098 Uszczelka średnica 83 mm z zaworem (40kW) 3005 S085 Mieszacz gaz-powietrze 306x99 mm 3006 S0090 Przewód zasilania gazem 3007 S053 Tłumik ssania AD

135 MCA Części zamienne Poz Kod Opis Element 3008 S5655 Pierścień uszczelniający średnica 3,8x7,7x mm S00806 Podłączenie wody użytkowej 5 mm 30 S0095 Śruba M5x S000 Nakrętka G3/4 Konsola sterownicza 400 S0478 Płyta PCU S00849 Płyta SU S049 Płyta wyświetlacza DDT 4004 S4356 Bezpiecznik topikowy,00 A zwłoczny S6778 Bezpiecznik topikowy 6,30 A zwłoczny S008 Presostat 4007 S00838 Transformator zapłonowy z elektrodą zapłonową/jonizacyjną 4008 S0003 Czujnik temperatury NTC 4009 S0084 Kabel zaworu 3-drogowego 400 S5937 Przerywacz ciągu 40 S0086 Uszczelka, owalna 5 40 S685 Śruba KB 30x S05 Konsola sterownicza 405 S48950 Śruba M4x0 406 S0005 Czujnik temperatury HI 407 S00869 Przelot kablowy SCU 408 S0086 Przelot kablowy SCU S685 Śruba Kb30x S0048 SCU S00860 Obudowa SCU 403 S00843 Kabel SCU 30V. 404 S00847 Kabel SCU 405 S00846 Kabel pomp 406 S00840 Kabel 4V. czujnika 407 S00845 Kabel L = 500 mm 408 S00844 Kabel armatury gazowej i transformatora zapłonowego 4030 S0000 Przelot kablowy 5 0 S05 Czujnik temperatury zewnętrznej 0 S053 Podświetlenie kotła 0 S00856 Karta PSU Armatura połączeniowa 500 S0083 Siłownik z zaworem 3-drogowym 5004 S008 Blok wodny prawy + aktuator + czujnik ciśnienia 5006 S0088 Blok wodny lewy 5007 S0084 Obudowa filtra 5008 S0089 Zawór bezpieczeństwa 500 S008 Presostat 50 S0085 Pierścień uszczelniający (O-ring) 76x S59597 Pierścień uszczelniający (O-ring) 8x, S59586 Zacisk S00873 Zacisk mocujący węża S00835 Zacisk S0080 Pierścień uszczelniający (O-ring) 5,x S0083 Zacisk S0086 Pierścień uszczelniający (O-ring) x, S0086 Śruba K50x AD 33

136 9. Części zamienne MCA 35 Poz Kod Opis Element 50 S00837 Korek 3, S0084 Zacisk 0, S0083 Zacisk 6 z uchwytem S594 Śruba M5x S000 Wąż odprowadzenia kondensatu 508 S00866 Wąż zaworu bezpieczeństwa 509 S0085 Śruba K50x S677 Przelot kablowy średnica 0 mm S00809 Podłączenie zasilania i powrotu 8 mm 503 S00808 Podłączenie wody użytkowej 3 mm 5033 S0087 Podłączenie bloku wodnego Solo 5037 S675 Zacisk S00875 Zawór G3/4" separatora systemu 5039 S0087 Zawór /" - strona wody użytkowej 504 S0087 Zawór gazowy 504 S00876 Manometr 5043 S003 Nakrętka M0xx S093 Separator układu 5045 S00 Zestaw przewodów rurowych (Separator układu) 5046 S00937 Rama montażowa 5047 S0046 Zestaw przewodów rurowych 5048 S095 Nakrętka pośrednia 3/8"x 5049 S675 Uszczelka średn. 4.5x8.5x S0038 Zbiornik kondensatu 505 S000 Armatura połączeniowa - /5 mm 505 S5657 Uszczelka średn. 8.3x.7x S5655 Uszczelka średn. 3.8x7.7x S00896 Rurka manometru 5056 S004 wąż PVC /9 650 mm AD

137 MCA Części zamienne AD 35

138 9. Części zamienne MCA AD
