1 Bogumił Konopka Śląska Agencja Energetyczna Chorzów, ul. Ryszki 57/21 i fax (0 32) , (0 32) , Konto: PKO BP O/Chorzów nr NIP saekon@neostrada.pl DOKUMENTACJA PROJEKTOWA Inwestor Zespół Opieki Zdrowotnej w Kłobucku Kłobuck, ul. 11 Listopada 5 C Temat Termomodernizacja budynku Obiekt Poradnia Ogólna w Pankach Adres Panki ul. 1 Maja 12 Faza Projekt budowlany Branża Architektoniczno-budowlana Działka 439/14 OPRACOWAŁ ZESPÓŁ AUTORSKI Projektant: mgr inż. Andrzej Trocha Koordynator: inż. Bogumił Konopka Oświadczenie projektanta Na podstawie art. 20 ust.4 ustawy z dnia 16 kwietnia 2004 r. - Prawo budowlane (Dz.U. nr 93/2004 poz. 888 oświadczam, że niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Chorzów, 2013.

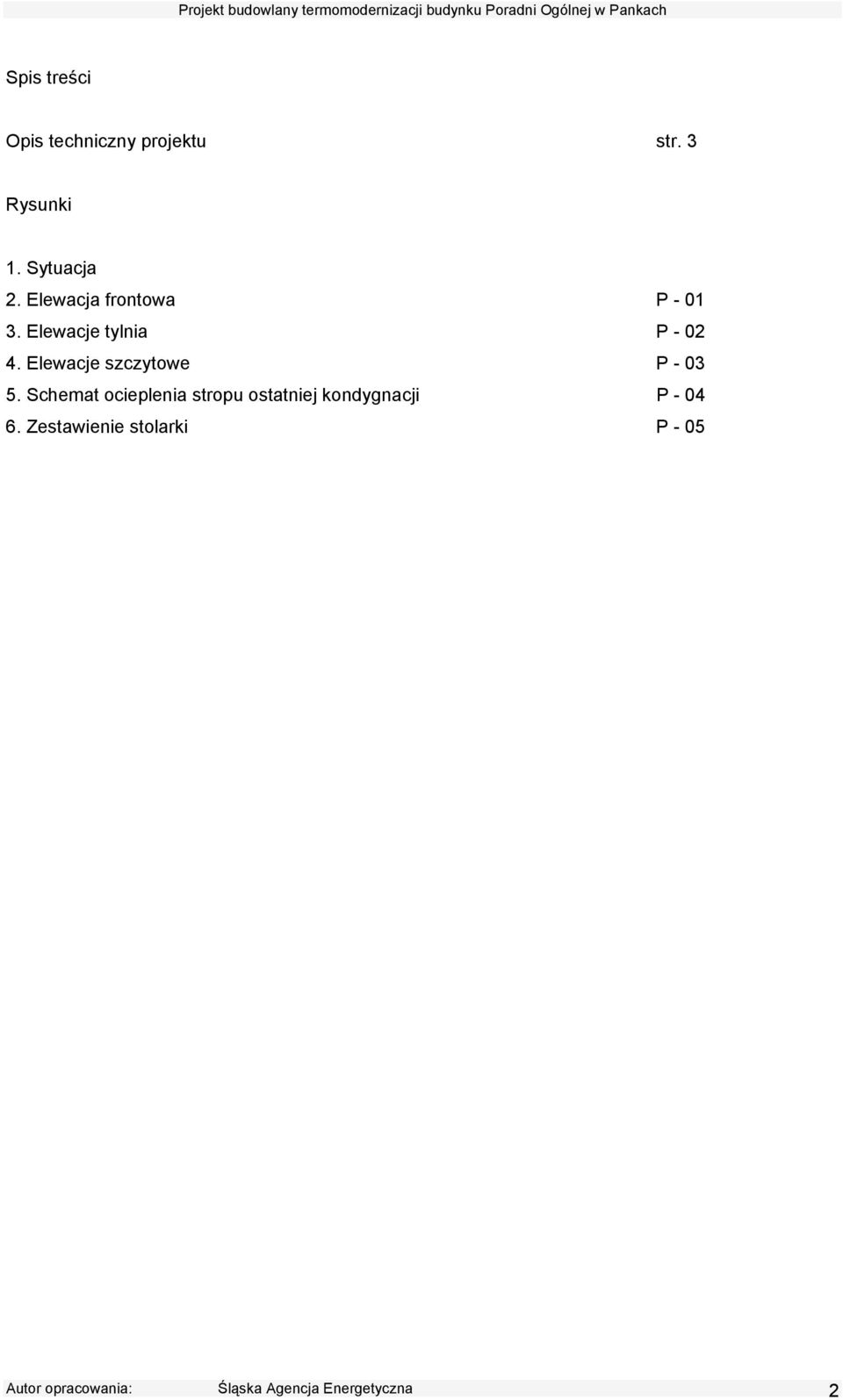

2 Spis treści Opis techniczny projektu str. 3 Rysunki 1. Sytuacja 2. Elewacja frontowa P Elewacje tylnia P Elewacje szczytowe P Schemat ocieplenia stropu ostatniej kondygnacji P Zestawienie stolarki P - 05 Autor opracowania: Śląska Agencja Energetyczna 2

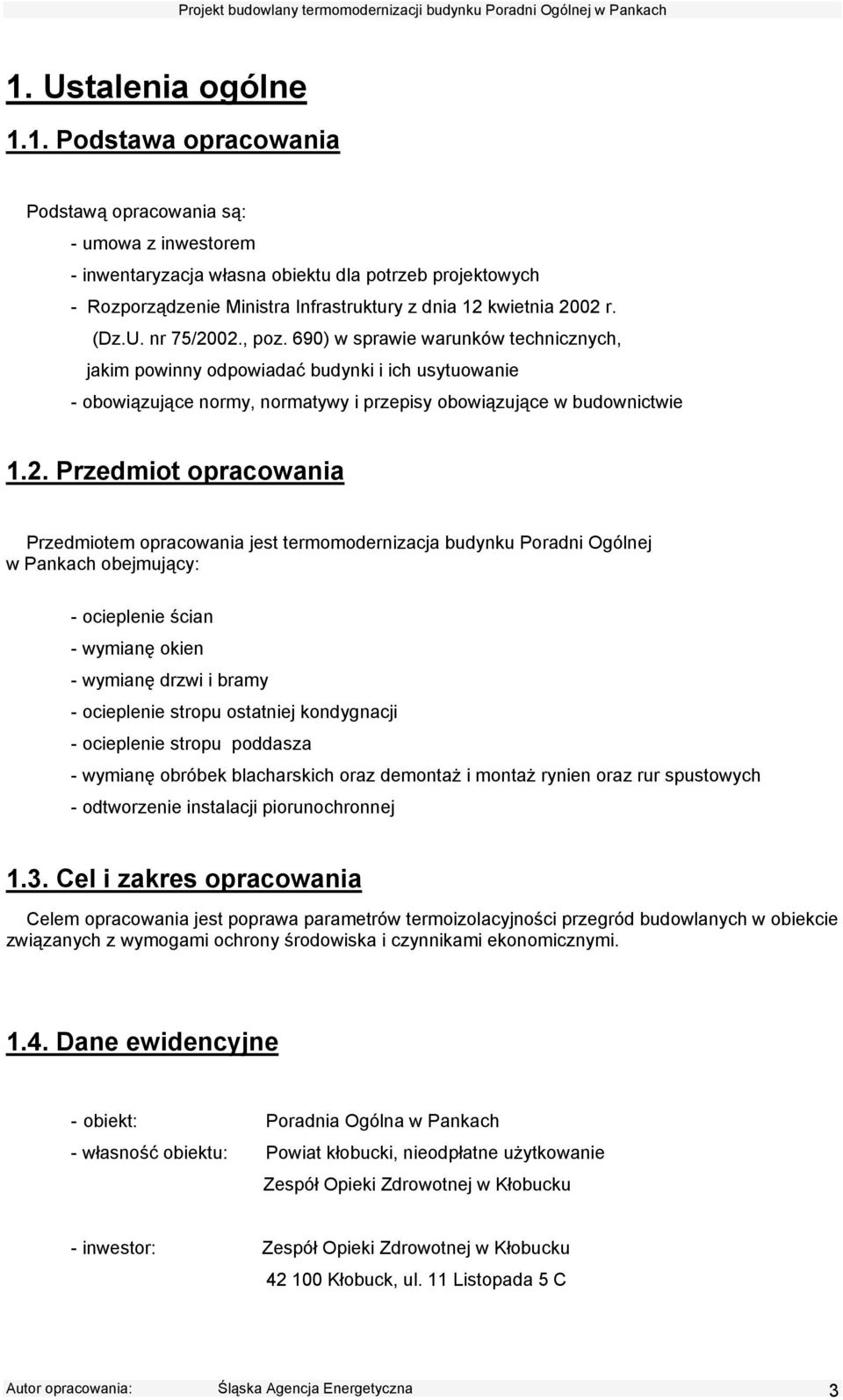

3 1. U1talenia ogólne 1.1. Pod1tawa opracowania Podstawą opracowania są: - umowa z inwestorem - inwentaryzacja własna obiektu dla potrzeb projektowych - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz.U. nr 75/2002., poz. 690) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - obowiązujące normy, normatywy i przepisy obowiązujące w budownictwie 1.2. Przedmiot opracowania Przedmiotem opracowania jest termomodernizacja budynku Poradni Ogólnej w Pankach obejmujący: - ocieplenie ścian - wymianę okien - wymianę drzwi i bramy - ocieplenie stropu ostatniej kondygnacji - ocieplenie stropu poddasza - wymianę obróbek blacharskich oraz demontaż i montaż rynien oraz rur spustowych - odtworzenie instalacji piorunochronnej 1.3. Cel i zakre1 opracowania Celem opracowania jest poprawa parametrów termoizolacyjności przegród budowlanych w obiekcie związanych z wymogami ochrony środowiska i czynnikami ekonomicznymi Dane ewidencyjne - obiekt: Poradnia Ogólna w Pankach - własność obiektu: Powiat kłobucki, nieodpłatne użytkowanie Zespół Opieki Zdrowotnej w Kłobucku - inwestor: Zespół Opieki Zdrowotnej w Kłobucku Kłobuck, ul. 11 Listopada 5 C Autor opracowania: Śląska Agencja Energetyczna 3

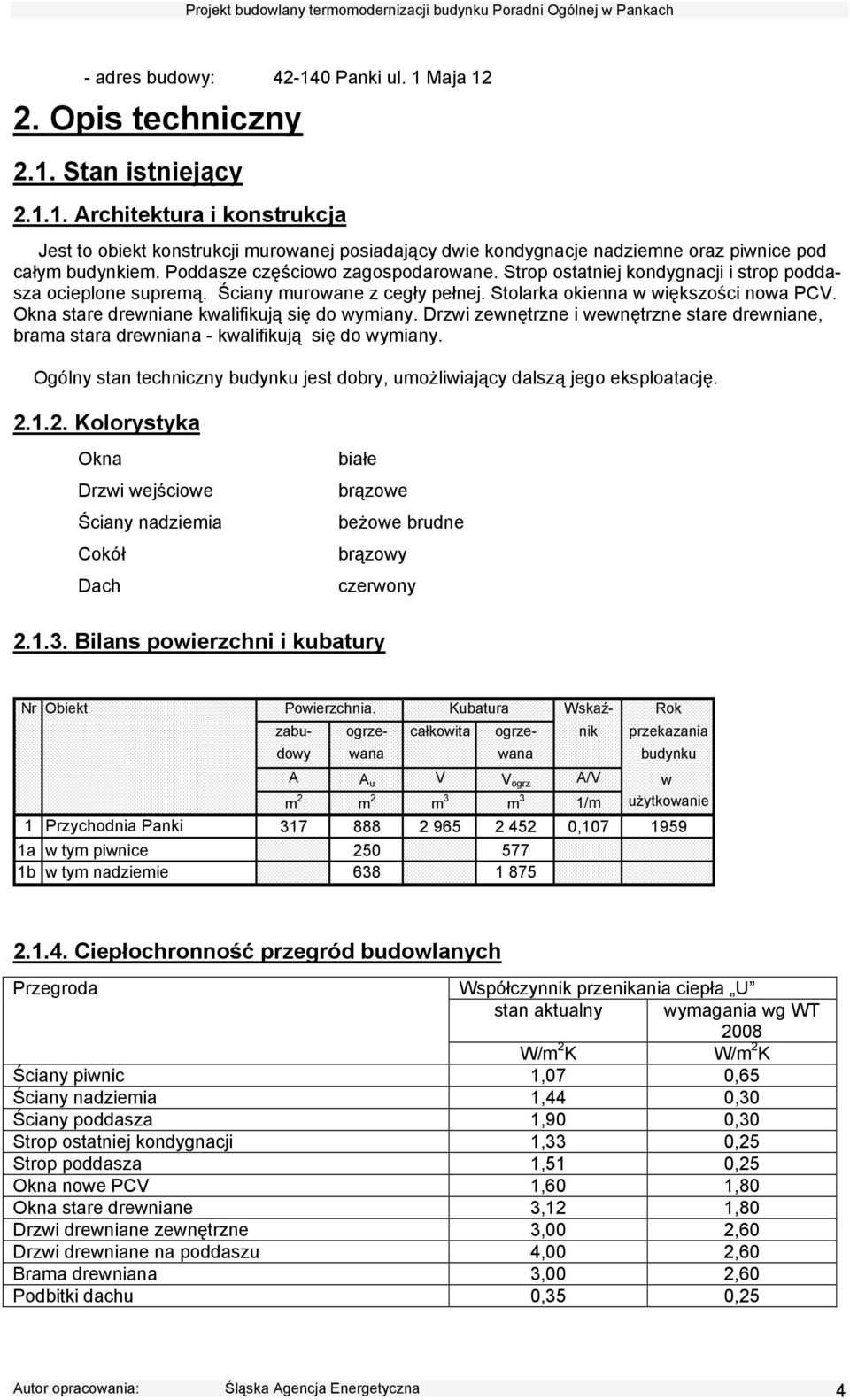

4 - adres budowy: Panki ul. 1 Maja Opi1 techniczny 2.1. Stan i1tniejący Architektura i kon1trukcja Jest to obiekt konstrukcji murowanej posiadający dwie kondygnacje nadziemne oraz piwnice pod całym budynkiem. Poddasze częściowo zagospodarowane. Strop ostatniej kondygnacji i strop poddasza ocieplone supremą. Ściany murowane z cegły pełnej. Stolarka okienna w większości nowa PCV. Okna stare drewniane kwalifikują się do wymiany. Drzwi zewnętrzne i wewnętrzne stare drewniane, brama stara drewniana - kwalifikują się do wymiany. Ogólny stan techniczny budynku jest dobry, umożliwiający dalszą jego eksploatację Kolory1tyka Okna Drzwi wejściowe Ściany nadziemia Cokół Dach białe brązowe beżowe brudne brązowy czerwony Bilan1 powierzchni i kubatury Nr Obiekt Powierzchnia. Kubatura Wskaź- Rok zabu- ogrze- całkowita ogrze- nik przekazania dowy wana wana budynku A A u V V ogrz A/V w m 2 m 2 m 3 m 3 1/m użytkowanie 1 Przychodnia Panki , a w tym piwnice b w tym nadziemie Ciepłochronność przegród budowlanych Przegroda Współczynnik przenikania ciepła U stan aktualny wymagania wg WT 2008 W/m 2 K W/m 2 K Ściany piwnic 1,07 0,65 Ściany nadziemia 1,44 0,30 Ściany poddasza 1,90 0,30 Strop ostatniej kondygnacji 1,33 0,25 Strop poddasza 1,51 0,25 Okna nowe PCV 1,60 1,80 Okna stare drewniane 3,12 1,80 Drzwi drewniane zewnętrzne 3,00 2,60 Drzwi drewniane na poddaszu 4,00 2,60 Brama drewniana 3,00 2,60 Podbitki dachu 0,35 0,25 Autor opracowania: Śląska Agencja Energetyczna 4

5 Ciepłochronność przegród budowlanych (za wyjątkiem nowych okien) nie spełnia aktualnych wymagań technicznych Stan projektowany Okna Przewiduje się wymianę okien drewnianych na okna PCV zespolone, koloru białego, profil pięciokomorowy, U szyb = 1,10 W/m 2 K. U okien = 1,30 W/m 2 K. Okna wg zestawienia stolarki Drzwi drewniane zewnętrzne Przewiduje się wymianę drzwi drewnianych zewnętrznych na drzwi Alu ocieplane. U = 2,00 W/m 2 K. Drzwi wg zestawienia stolarki Drzwi drewniane wewnętrzne Przewiduje się wymianę drzwi drewnianych wewnętrznych na drzwi stalowe ocieplane. U = 2,00 W/m 2 K. Drzwi wg zestawienia stolarki Brama drewniana Przewiduje się wymianę bramy drewnianej na bramę segmentową ocieplaną. U = 2,00 W/m 2 K. Brama wg zestawienia stolarki Ściany nadziemia Przewiduje się ocieplenie ścian nadziemia metodą lekką-mokrą wg systemu Caparol lub zamiennego z zastosowaniem styropianu grafitowego grubości 10 cm. Styropian powinien posiadać współczynnik przewodności cieplnej λ 0,031 W/mK. Odporność ppoż. - NRO. Warstwa elewacyjna - tynk silikonowy wodozmywalny. Projektowany współczynniki przenikania ciepła: U = 0,26 W/m 2 K Kolory wg rysunków - ostateczny dobór po wyłonieniu wykonawcy Osłona naroży zewnętrznych oraz naroży drzwi i bramy - kątownik ALU, Listwa startowa od poziomu cokołu Ościeża Przewiduje się ocieplenie ościeży metodą lekką-mokrą wg systemu Caparol lub zamiennego z zastosowaniem styropianu grafitowego grubości 3 cm. Styropian powinien posiadać współczynnik przewodności cieplnej λ 0,031 W/mK. Odporność ppoż. - NRO. Warstwa elewacyjna - tynk silikonowy wodozmywalny Kolory wg rysunków - ostateczny dobór po wyłonieniu wykonawcy Piwnice Przewiduje się wykonanie izolacji przeciwwilgociowej i cieplnej piwnic do poziomu ław w układzie: - odkopanie ścian piwnic - oczyszczenie ścian piwnic - przetarcie tynku na ścianach piwnic - wykonanie izolacji pionowej 2 x izolacja bitumiczna w płynie Autor opracowania: Śląska Agencja Energetyczna 5

6 - ocieplenie ścian piwnic - demontaż i montaż płyt chodnikowych wokół budynku Ściany piwnic należy ocieplić metodą lekką-mokrą wg systemu Caparol lub zamiennego z zastosowaniem polistyrenu ekstrudowanego grubości 5 cm. Polistyren powinien posiadać współczynnik przewodności cieplnej λ 0,032 W/mK. Odporność ppoż. - NRO. Warstwa elewacyjna powyżej poziomu gruntu - wyprawa mozaikowa Projektowany współczynniki przenikania ciepła: U = 0,40 W/m 2 K Ściany na podda1zu Przewiduje się ocieplenie ścian na poddaszu w układzie: - ruszt z profili ocynkowanych zimnogiętych - wełna mineralna 15 cm λ 0,039 W/mK - płyty DKF 12,5 mm malowane farbą emulsyjną Projektowany współczynniki przenikania ciepła: U = 0,23 W/m 2 K Strop o1tatniej kondygnacji Przewiduje się demontaż istniejącego ocieplenia oraz docieplenie stropu piętra (ostatniej kondygnacji) w układzie: - folia paroszczelna 0,3 mm - styropian standardowy 20 cm λ 0,039 W/mK - wylewka betonowa 4 cm gruntowana od zewnątrz preparatem akrylowym - siatka przeciwskurczowa stalowa Ø 6 mm zatopiona w wylewce Projektowany współczynniki przenikania ciepła: U = 0,18 W/m 2 K Strop podda1za Przewiduje się docieplenie stropu poddasza w układzie: - folia paroszczelna 0,3 mm - wełna mineralna miękka 15 cm λ 0,036 W/mK - folia paroprzepuszczalna min g/dobę Projektowany współczynniki przenikania ciepła: U = 0,21 W/m 2 K In1talacja odgromowa Przewiduje się odtworzenie instalacji odgromowej - demontaż starej i montaż nowej z drutu stalowego ocynkowanego Ø 8 i standardowych wsporników oraz wykonanie pomiarów skuteczności działania instalacji odgromowej Autor opracowania: Śląska Agencja Energetyczna 6

7 Elementy zabudowane na ścianach Przewiduje się demontaż i montaż elementów zabudowanych na ścianach: - wsporniki - lampy - tabliczki Odwodnienie dachu Przewiduje się demontaż i montaż nowych rynien, rur spustowych i czyszczaków. Rynny i rury spustowe z blachy stalowej ocynkowanej powlekanej. Autor opracowania: Śląska Agencja Energetyczna 7

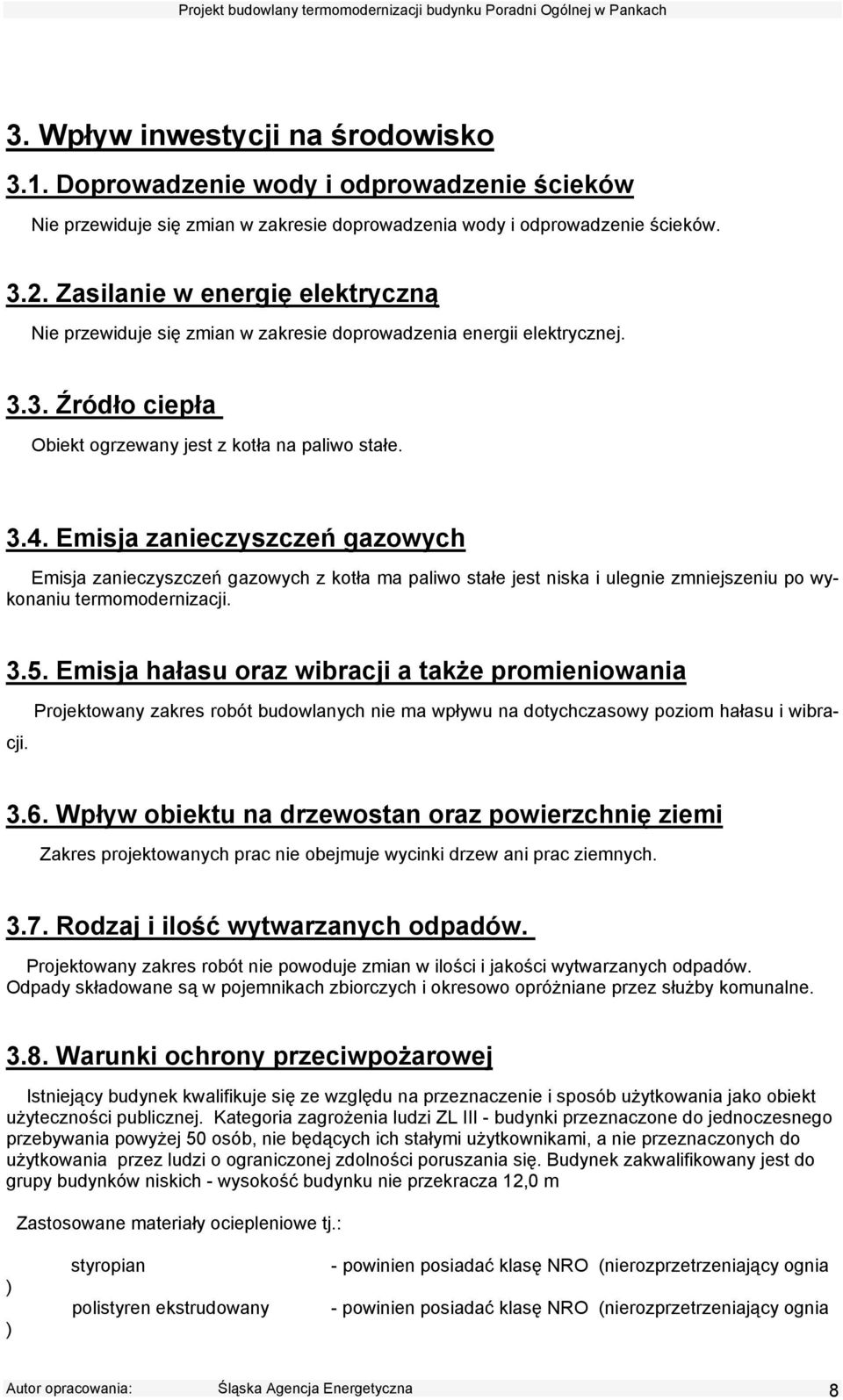

8 3. Wpływ inwe1tycji na środowi1ko 3.1. Doprowadzenie wody i odprowadzenie ścieków Nie przewiduje się zmian w zakresie doprowadzenia wody i odprowadzenie ścieków Za1ilanie w energię elektryczną Nie przewiduje się zmian w zakresie doprowadzenia energii elektrycznej Źródło ciepła Obiekt ogrzewany jest z kotła na paliwo stałe Emi1ja zanieczy1zczeń gazowych Emisja zanieczyszczeń gazowych z kotła ma paliwo stałe jest niska i ulegnie zmniejszeniu po wykonaniu termomodernizacji Emi1ja hała1u oraz wibracji a także promieniowania Projektowany zakres robót budowlanych nie ma wpływu na dotychczasowy poziom hałasu i wibracji Wpływ obiektu na drzewo1tan oraz powierzchnię ziemi Zakres projektowanych prac nie obejmuje wycinki drzew ani prac ziemnych Rodzaj i ilość wytwarzanych odpadów. Projektowany zakres robót nie powoduje zmian w ilości i jakości wytwarzanych odpadów. Odpady składowane są w pojemnikach zbiorczych i okresowo opróżniane przez służby komunalne Warunki ochrony przeciwpożarowej Istniejący budynek kwalifikuje się ze względu na przeznaczenie i sposób użytkowania jako obiekt użyteczności publicznej. Kategoria zagrożenia ludzi ZL III - budynki przeznaczone do jednoczesnego przebywania powyżej 50 osób, nie będących ich stałymi użytkownikami, a nie przeznaczonych do użytkowania przez ludzi o ograniczonej zdolności poruszania się. Budynek zakwalifikowany jest do grupy budynków niskich - wysokość budynku nie przekracza 12,0 m Zastosowane materiały ociepleniowe tj.: ) ) styropian polistyren ekstrudowany - powinien posiadać klasę NRO (nierozprzetrzeniający ognia - powinien posiadać klasę NRO (nierozprzetrzeniający ognia Autor opracowania: Śląska Agencja Energetyczna 8

9 wełna mineralna - niepalna spełniają wymagania w zakresie ppoż. dla budynków niskich 4. Informacja BiOZ 4.1. Nazwa i adre1 obiektu budowlanego - obiekt: Poradnia Ogólna w Przystajni - adres budowy: Panki ul. 1 Maja Inwe1tor Zespół Opieki Zdrowotnej w Kłobucku Kłobuck, ul. 11 Listopada 5 C 4.3. Imię i nazwi1ko oraz adre1 projektanta mgr inż. Andrzej Trocha Chorzów, ul. Trzyniecka 18/ Zakre1 robót Dokumentacja obejmuje: - inwentaryzację - wymianę okien i drzwi - ocieplenie ścian i stropodachu 4.5. Wymagania ogólne Wszystkie roboty budowlano montażowe należy prowadzić zgodnie z przepisami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47, poz. 401) Zago1podarowanie działki Zagospodarowanie działki nie stwarza zagrożenia dla bezpieczeństwa i zdrowia ludzi Przewidywane zagrożenia Występują następujące zagrożenia: - upadek pracowników, materiałów lub narzędzi z wysokości przy demontażu i montażu pokrycia dachu, ocieplaniu ścian i wymianie stolarki - upadek materiałów lub narzędzi przy transporcie pionowym - porażenie prądem elektrycznym przy pracy elektronarzędziami Autor opracowania: Śląska Agencja Energetyczna 9

10 - wypadki i kolizje w transporcie poziomym In1truktaż pracowników Kierownik budowy, przed przystąpieniem do robót, powinien przeprowadzić instruktaż dla pracowników o zakresie i warunkach wykonania robót stwarzających zagrożenia bezpieczeństwa i zdrowia, a w szczególności: - określenie zasad postępowania w przypadku wystąpienia zagrożeń - nakazanie stosowania przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń (kaski ochronne, indywidualne pasy bezpieczeństwa) - wyznaczenie osób prowadzących nadzór nad pracami szczególnie niebezpiecznymi posiadających odpowiednie przeszkolenie w zakresie BHP, odpowiadające charakterowi wykonywanych robót Środki bezpieczeń1twa Teren wokół budynku, w strefach ocieplenia ścian i prac na dachu, należy oznaczyć kolorową taśmą w odległości minimum 3 m od budynku. Na placu budowy winny się znajdować środki ochrony ppoż. Na placu budowy należy wyznaczyć teren składowania materiałów i elementów konstrukcyjnych Dokumentacja budowy Dokumentację budowy stanowią: - projekt budowlany, - dziennik budowy, - pozwolenie na budowę lub zgłoszenie prac budowlanych, - inne dokumenty z prowadzonej kontroli służb budowlanych Plan bezpieczeń1twa i ochrony zdrowia Kierownik budowy jest obowiązany sporządzić lub zapewnić sporządzenie planu bezpieczeństwa i ochrony zdrowia, uwzględniającego warunki prowadzenia robót wynikające ze specyfiki zaprojektowanych i przewidzianych do zrealizowania prac, a w szczególności: - zabezpieczenie i oznakowanie terenu, w którym są prowadzone roboty - środki ochrony indywidualnej - bezpieczny montaż elementów na wysokości - środki techniczne i organizacyjne zapobiegające niebezpieczeństwom Autor opracowania: Śląska Agencja Energetyczna 10
