1 SPECYFIKACJA TECHNICZNA DO ZAPYTANIA OFERTOWEGO NA: WYKONANIE DOCIEPLENIA ELEWACJI WEJŚCIOWEJ, WRAZ Z WYMIANĄ WITRYNY STALOWO-SZKLANEJ Z DRZWIAMI WEJŚCIOWYMI, WYKONANIEM COKOŁÓW Z TYNKU MOZAIKOWEGO, WYMIANĄ PARAPETÓW, ZADASZENIA NAD WEJŚCIEM WRAZ Z ODWODNIENIEM W BUDYNKU SZKOŁY PODSTAWOWEJ NR 34, KATOWICE, UL. ZIELONOGÓRSKA 3. MIEJSCOWO KONIECZNE UZUPEŁNIENIE IZOLACJI PRZECIWWILGOCIOWEJ FUNDAMENTÓW.

2 1. ZAKRES WYMAGANYCH PRAC OBJĘTYCH ZAPYTANIEM: wykonanie koncepcji wykonawczo - technologicznej docieplenia (do zgłoszenia prac budowlanych/remontowych), zawierającej m. in. informacje nt.: przyjętej technologii i kolejności wykonywania robót, warunków bezpiecznego wykonywania prac, sposobu utylizacji zdemontowanych zużytych elementów elewacji, zadaszenia i obróbek blacharskich; demontaże: obróbek blacharskich, parapetów, żelbetowego zadaszenia nad wejściem (wraz z odwodnieniem), stalowo-szklanej witryny wraz z drzwiami wejściowymi, instalacji odgromowej na elewacji wejściowej; utylizacja elementów z demontażu i wymian; odkrycie i uzupełnienie izolacji przeciwwilgociowej fundamentu na długości ocieplanych ścian; wykonanie nowych obróbek blacharskich; wykonanie nowego zadaszenia nad wejściem; montaż nowej stolarki drzwiowej drzwi wejściowe; docieplenie elewacji wejściowej wraz z fundamentem; montaż nowych parapetów; wykonanie nowych cokołów z tynku mozaikowego; sporządzenie dokumentacji powykonawczej do archiwum inwestora, oraz w przypadku wymogu formalno prawnego. 2. SZCZEGÓŁOWY ZAKRES PRAC BUDOWLANYCH. Prace przewidziane do prowadzenia w systemie projektuj i buduj, nie przewiduje się projektu wykonawczego, jedynie będącą również przedmiotem niniejszego zapytania ofertowego dokumentację pozwalającą wykonać wszelkie niezbędne czynności formalno prawne. Przed przystąpieniem do robót należy wykonać dokładną inwentaryzację zakresu prac i przedłożyć do akceptacji inspektora nadzoru inwestorskiego. Z uwagi na planowaną w późniejszym terminie termomodernizację całego budynku szkoły należy przyjąć odpowiednie rozwiązania budowlane na etapie docieplenia fragmentu elewacji, umożliwiające dalsze inwestycje i remonty. Maksymalna wysokość docieplanej elewacji: 11,90m npt. demontaż pozostałości po obróbkach blacharskich na styku z dachem i gzymsu dachowego, oraz w okolicach zadaszenia nad wejściem wraz z ich utylizacją; skucie i utylizacja odpadających wypraw tynkowych elewacji i gzymsów; demontaż parapetów ze względu na ich niewystarczającą długość po wykonaniu docieplenia ściany, wraz z ich utylizacją; rozbiórka żelbetowego zadaszenia nad wejściem, skucie płyt żelbetowych, wycięcie stalowej konstrukcji nośnej, deinstalacja niesprawnego odwodnienia daszku, wraz z utylizacją materiału z rozbiórki; wykucie i demontaż stalowo-szklanej witryny wraz z drzwiami wejściowymi, oraz utylizacja elementów; demontaż instalacji odgromowej na elewacji wejściowej; prace ziemne odkrycie fundamentu na długości ocieplanych ścian; uzupełnienie izolacji przeciwwilgociowej fundamentu na długości ocieplanych ścian;

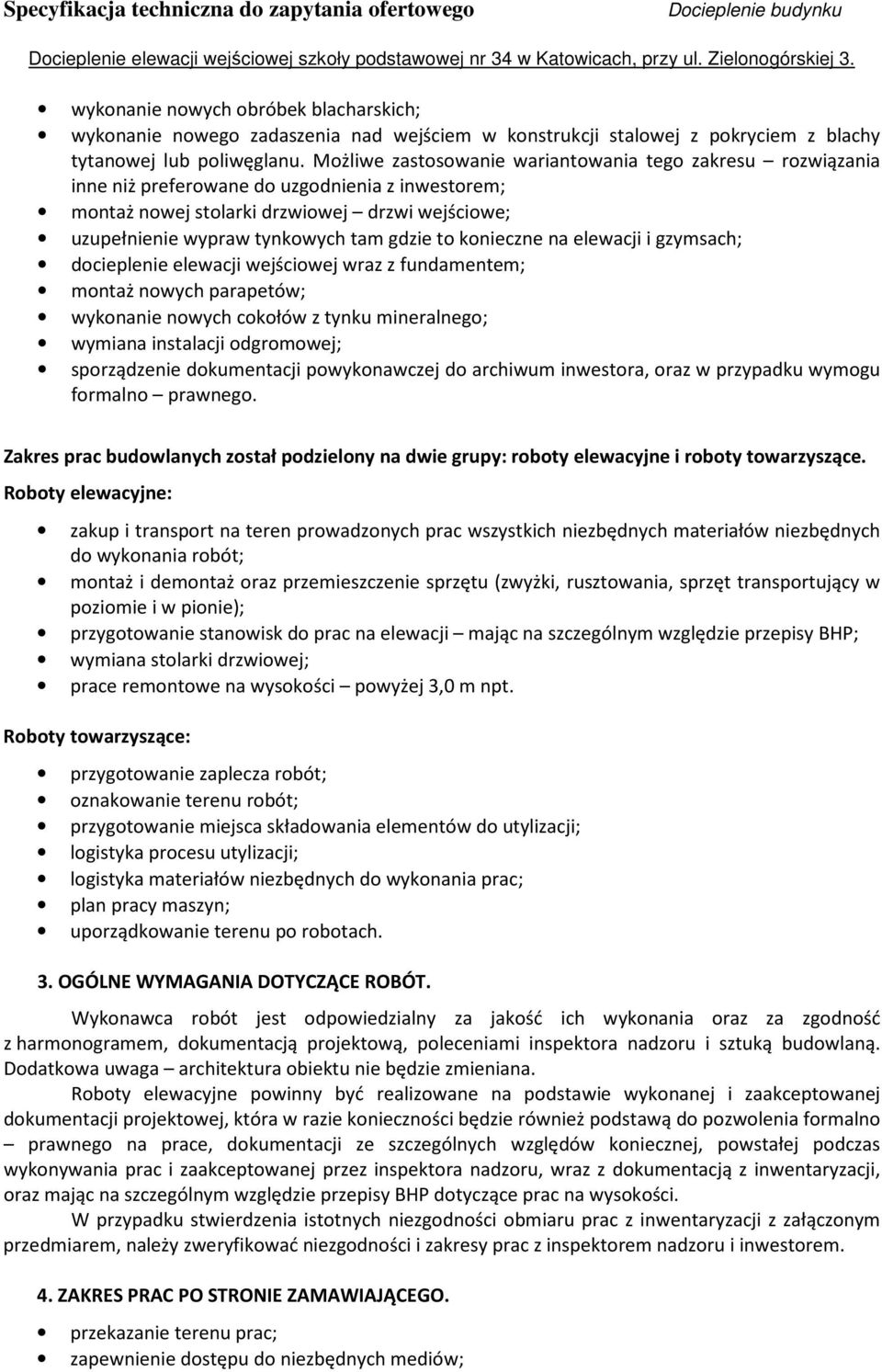

3 wykonanie nowych obróbek blacharskich; wykonanie nowego zadaszenia nad wejściem w konstrukcji stalowej z pokryciem z blachy tytanowej lub poliwęglanu. Możliwe zastosowanie wariantowania tego zakresu rozwiązania inne niż preferowane do uzgodnienia z inwestorem; montaż nowej stolarki drzwiowej drzwi wejściowe; uzupełnienie wypraw tynkowych tam gdzie to konieczne na elewacji i gzymsach; docieplenie elewacji wejściowej wraz z fundamentem; montaż nowych parapetów; wykonanie nowych cokołów z tynku mineralnego; sporządzenie dokumentacji powykonawczej do archiwum inwestora, oraz w przypadku wymogu formalno prawnego. Zakres prac budowlanych został podzielony na dwie grupy: roboty elewacyjne i roboty towarzyszące. Roboty elewacyjne: zakup i transport na teren prowadzonych prac wszystkich niezbędnych materiałów niezbędnych do wykonania robót; montaż i demontaż oraz przemieszczenie sprzętu (zwyżki, rusztowania, sprzęt transportujący w poziomie i w pionie); przygotowanie stanowisk do prac na elewacji mając na szczególnym względzie przepisy BHP; wymiana stolarki drzwiowej; prace remontowe na wysokości powyżej 3,0 m npt. Roboty towarzyszące: przygotowanie zaplecza robót; oznakowanie terenu robót; przygotowanie miejsca składowania elementów do utylizacji; logistyka procesu utylizacji; logistyka materiałów niezbędnych do wykonania prac; plan pracy maszyn; uporządkowanie terenu po robotach. 3. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z harmonogramem, dokumentacją projektową, poleceniami inspektora nadzoru i sztuką budowlaną. Dodatkowa uwaga architektura obiektu nie będzie zmieniana. Roboty elewacyjne powinny być realizowane na podstawie wykonanej i zaakceptowanej dokumentacji projektowej, która w razie konieczności będzie również podstawą do pozwolenia formalno prawnego na prace, dokumentacji ze szczególnych względów koniecznej, powstałej podczas wykonywania prac i zaakceptowanej przez inspektora nadzoru, wraz z dokumentacją z inwentaryzacji, oraz mając na szczególnym względzie przepisy BHP dotyczące prac na wysokości. W przypadku stwierdzenia istotnych niezgodności obmiaru prac z inwentaryzacji z załączonym przedmiarem, należy zweryfikować niezgodności i zakresy prac z inspektorem nadzoru i inwestorem. 4. ZAKRES PRAC PO STRONIE ZAMAWIAJĄCEGO. przekazanie terenu prac; zapewnienie dostępu do niezbędnych mediów;

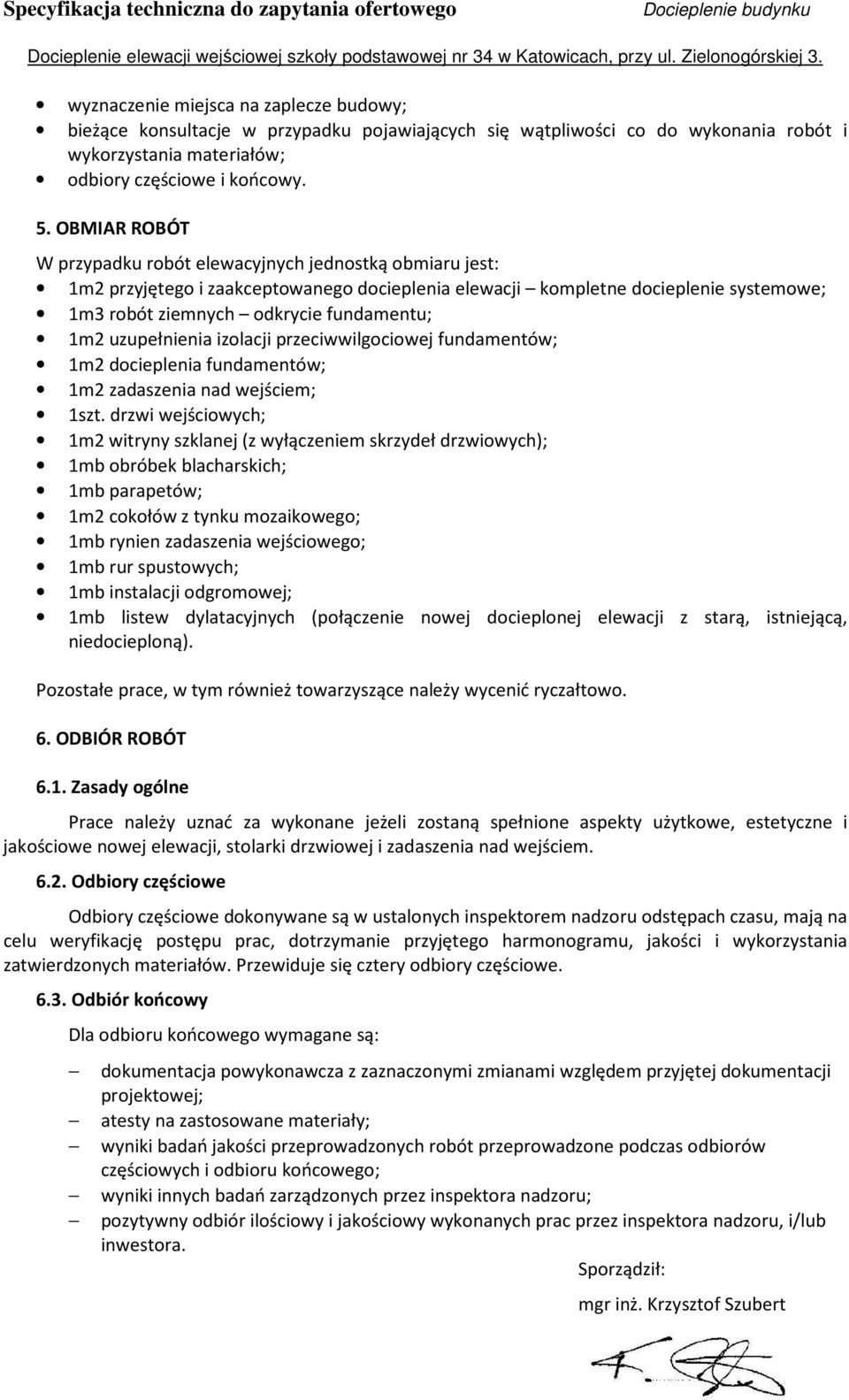

4 wyznaczenie miejsca na zaplecze budowy; bieżące konsultacje w przypadku pojawiających się wątpliwości co do wykonania robót i wykorzystania materiałów; odbiory częściowe i końcowy. 5. OBMIAR ROBÓT W przypadku robót elewacyjnych jednostką obmiaru jest: 1m2 przyjętego i zaakceptowanego docieplenia elewacji kompletne docieplenie systemowe; 1m3 robót ziemnych odkrycie fundamentu; 1m2 uzupełnienia izolacji przeciwwilgociowej fundamentów; 1m2 docieplenia fundamentów; 1m2 zadaszenia nad wejściem; 1szt. drzwi wejściowych; 1m2 witryny szklanej (z wyłączeniem skrzydeł drzwiowych); 1mb obróbek blacharskich; 1mb parapetów; 1m2 cokołów z tynku mozaikowego; 1mb rynien zadaszenia wejściowego; 1mb rur spustowych; 1mb instalacji odgromowej; 1mb listew dylatacyjnych (połączenie nowej docieplonej elewacji z starą, istniejącą, niedocieploną). Pozostałe prace, w tym również towarzyszące należy wycenić ryczałtowo. 6. ODBIÓR ROBÓT 6.1. Zasady ogólne Prace należy uznać za wykonane jeżeli zostaną spełnione aspekty użytkowe, estetyczne i jakościowe nowej elewacji, stolarki drzwiowej i zadaszenia nad wejściem Odbiory częściowe Odbiory częściowe dokonywane są w ustalonych inspektorem nadzoru odstępach czasu, mają na celu weryfikację postępu prac, dotrzymanie przyjętego harmonogramu, jakości i wykorzystania zatwierdzonych materiałów. Przewiduje się cztery odbiory częściowe Odbiór końcowy Dla odbioru końcowego wymagane są: dokumentacja powykonawcza z zaznaczonymi zmianami względem przyjętej dokumentacji projektowej; atesty na zastosowane materiały; wyniki badań jakości przeprowadzonych robót przeprowadzone podczas odbiorów częściowych i odbioru końcowego; wyniki innych badań zarządzonych przez inspektora nadzoru; pozytywny odbiór ilościowy i jakościowy wykonanych prac przez inspektora nadzoru, i/lub inwestora. Sporządził: mgr inż. Krzysztof Szubert

5 Zestawienie prac Załącznik nr 1 l.p. Wyszczególnienie jednostka przedmiar 1 powierzchnia docieplanej elewacji m2 221,50 2 roboty ziemne odkrycie fundamentu m3 36,50 3 zadaszenie nad wejściem m2 16,30 4 izolacja przeciwwilgociowa fundamentu: folia kubełkowa m2 25,00 5 docieplenie fundamentu m2 10,00 6 drzwi wejściowe dwuskrzydłowe 180x210 szt. 1,00 7 witryna wejściowa szklana m2 3,40 8 obróbki blacharskie gzymsów i zadaszenia mb 50,50 9 parapety mb 14,00 10 cokoły m2 16,00 11 rynny d=100 mb 20,00 12 rury spustowe d=100 mb 10,00 13 instalacja odgromowa mb 25,00 14 listwy dylatacyjne mb 25,00 15 zakup i transport materiałów ryczałt 16 praca sprzętu ryczałt 17 przygotowanie stanowisk pracy ryczałt 18 dokumentacja projektowa - ryczałt cena jednostkowa [kpln] suma [kpln] Prace towarzyszące przygotowanie zaplecza robót, oznakowanie terenu robót, przygotowanie miejsca składowania elementów do utylizacji, logistyka procesu utylizacji, logistyka materiałów niezbędnych do wykonania prac, wykonanie planu pracy maszyn Razem ryczałt
