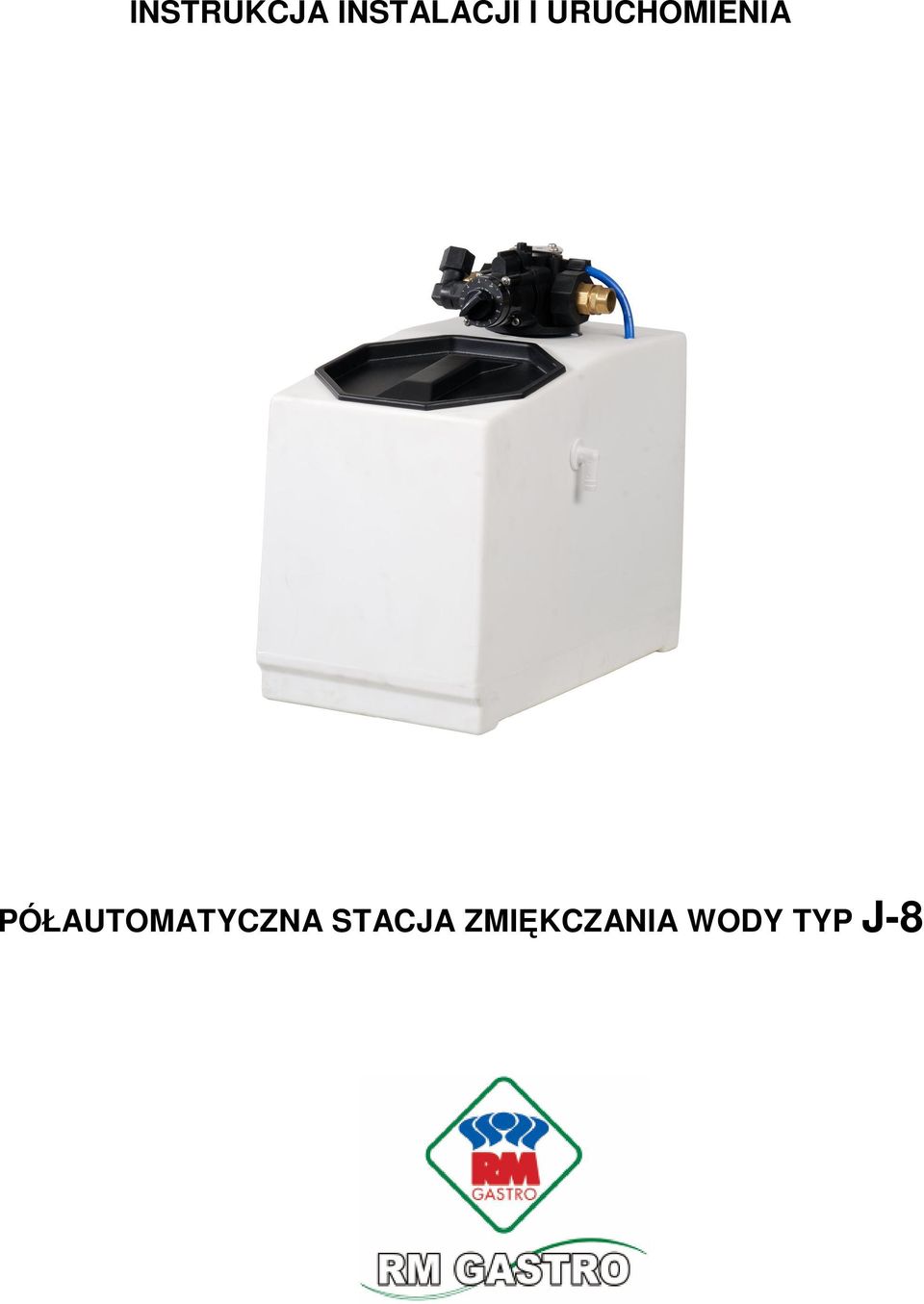

1 INSTRUKCJA INSTALACJI I URUCHOMIENIA PÓŁAUTOMATYCZNA STACJA ZMIĘKCZANIA WODY TYP J-8

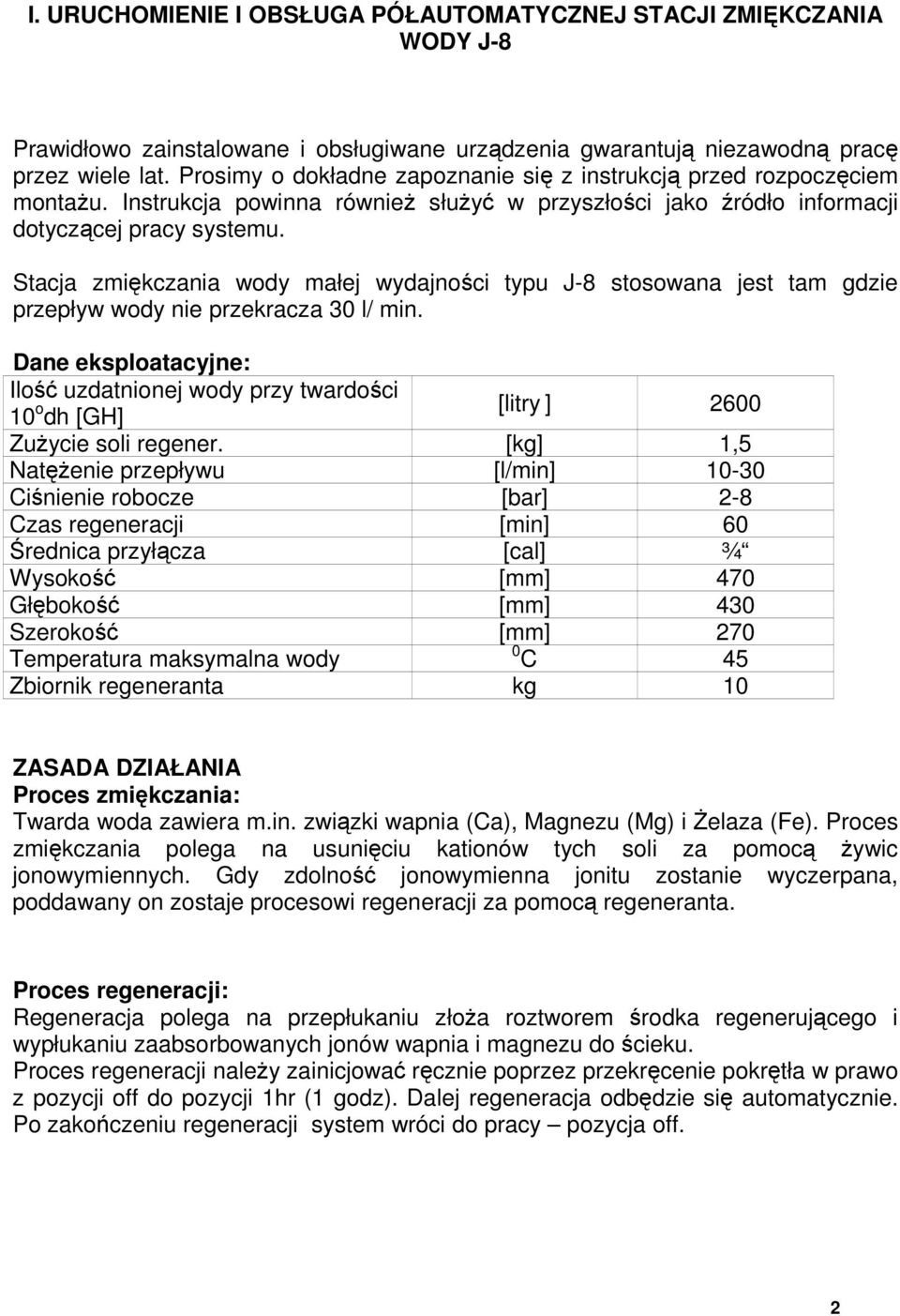

2 I. URUCHOMIENIE I OBSŁUGA PÓŁAUTOMATYCZNEJ STACJI ZMIĘKCZANIA WODY J-8 Prawidłowo zainstalowane i obsługiwane urządzenia gwarantują niezawodną pracę przez wiele lat. Prosimy o dokładne zapoznanie się z instrukcją przed rozpoczęciem montaŝu. Instrukcja powinna równieŝ słuŝyć w przyszłości jako źródło informacji dotyczącej pracy systemu. Stacja zmiękczania wody małej wydajności typu J-8 stosowana jest tam gdzie przepływ wody nie przekracza 30 l/ min. Dane eksploatacyjne: Ilość uzdatnionej wody przy twardości 10 o dh [GH] [litry ] 2600 ZuŜycie soli regener. [kg] 1,5 NatęŜenie przepływu [l/min] Ciśnienie robocze [bar] 2-8 Czas regeneracji [min] 60 Średnica przyłącza [cal] ¾ Wysokość [mm] 470 Głębokość [mm] 430 Szerokość [mm] 270 Temperatura maksymalna wody 0 C 45 Zbiornik regeneranta kg 10 ZASADA DZIAŁANIA Proces zmiękczania: Twarda woda zawiera m.in. związki wapnia (Ca), Magnezu (Mg) i śelaza (Fe). Proces zmiękczania polega na usunięciu kationów tych soli za pomocą Ŝywic jonowymiennych. Gdy zdolność jonowymienna jonitu zostanie wyczerpana, poddawany on zostaje procesowi regeneracji za pomocą regeneranta. Proces regeneracji: Regeneracja polega na przepłukaniu złoŝa roztworem środka regenerującego i wypłukaniu zaabsorbowanych jonów wapnia i magnezu do ścieku. Proces regeneracji naleŝy zainicjować ręcznie poprzez przekręcenie pokrętła w prawo z pozycji off do pozycji 1hr (1 godz). Dalej regeneracja odbędzie się automatycznie. Po zakończeniu regeneracji system wróci do pracy pozycja off. 2

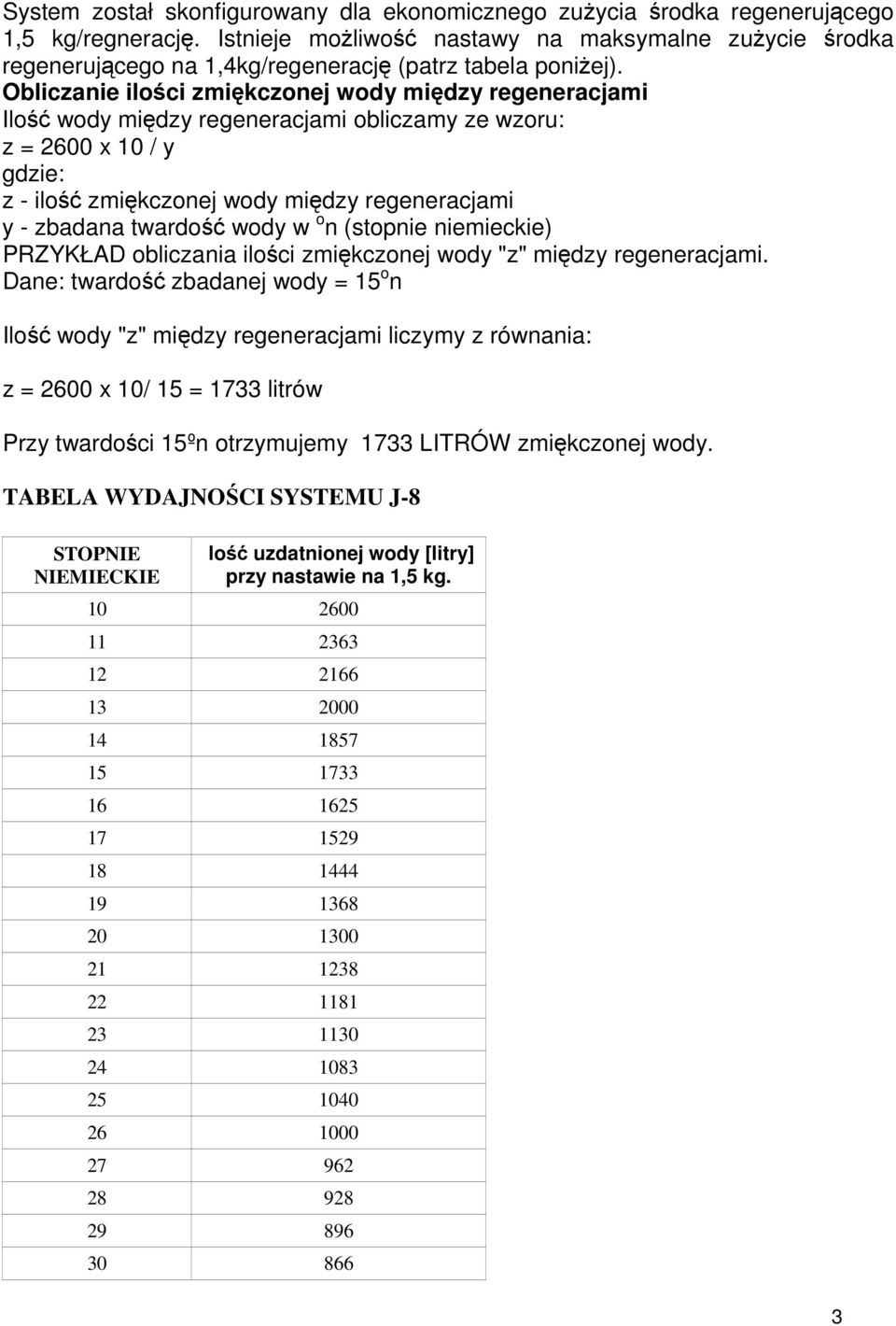

3 System został skonfigurowany dla ekonomicznego zuŝycia środka regenerującego 1,5 kg/regnerację. Istnieje moŝliwość nastawy na maksymalne zuŝycie środka regenerującego na 1,4kg/regenerację (patrz tabela poniŝej). Obliczanie ilości zmiękczonej wody między regeneracjami Ilość wody między regeneracjami obliczamy ze wzoru: z = 2600 x 10 / y gdzie: z - ilość zmiękczonej wody między regeneracjami y - zbadana twardość wody w o n (stopnie niemieckie) PRZYKŁAD obliczania ilości zmiękczonej wody "z" między regeneracjami. Dane: twardość zbadanej wody = 15 o n Ilość wody "z" między regeneracjami liczymy z równania: z = 2600 x 10/ 15 = 1733 litrów Przy twardości 15ºn otrzymujemy 1733 LITRÓW zmiękczonej wody. TABELA WYDAJNOŚCI SYSTEMU J-8 STOPNIE NIEMIECKIE lość uzdatnionej wody [litry] przy nastawie na 1,5 kg

4 WLOT ŚCIEK WYLOT 1. Przygotowanie do uruchomienia sprawdzić czy urządzenie stoi w miejscu dostępnym sprawdzić czy przewody doprowadzający i odprowadzający są przyłączone zgodnie z planem montaŝowym 2. Odpowietrzanie urządzenia Odkręcić troszkę dopływ wody przy zamkniętym odpływie. Woda wpłynie do zbiornika z Ŝywicą. Przekręcić pokrętło w prawo powyŝej 30 min., poczekać aŝ z przewodu odpływowego do ścieku wypłynie czysta woda. Przekręcić pokrętło w lewo do pozycji off. Otworzyć całkowicie odpływ i dopływ wody. Skontrolować, czy woda wlewa się do zbiornika z solą. aŝ do czasu, gdy pływak zamknie dopływ. 3. Kontrola działania Przekręcić pokrętło do pozycji 1 hr, woda w zbiorniku musi być odssana do poziomu ok mm. Przekręcić pokrętło w lewo do pozycji off. Skontrolować, czy woda wlewa się do zbiornika z solą, aŝ do czasu, gdy pływak zamknie dopływ ( wysokość napełnienia ok mm). 4. Napełnianie zbiornika solą regenerującą Stosować tylko sól tabletkowaną nieskaŝoną, która jest oznaczona jako sól do stosowania w urządzeniach uzdatniających wodę. Sól regeneracyjną wsypać do pojemnika Do pierwszego zasypania potrzeba ok. 10 kg soli, przy następnych razach wsypywać przynajmniej tyle soli, aby przykryła poziom wody. W czasie pierwszego zasypania moŝe wyciec trochę wody przez przelew bezpieczeństwa. 4

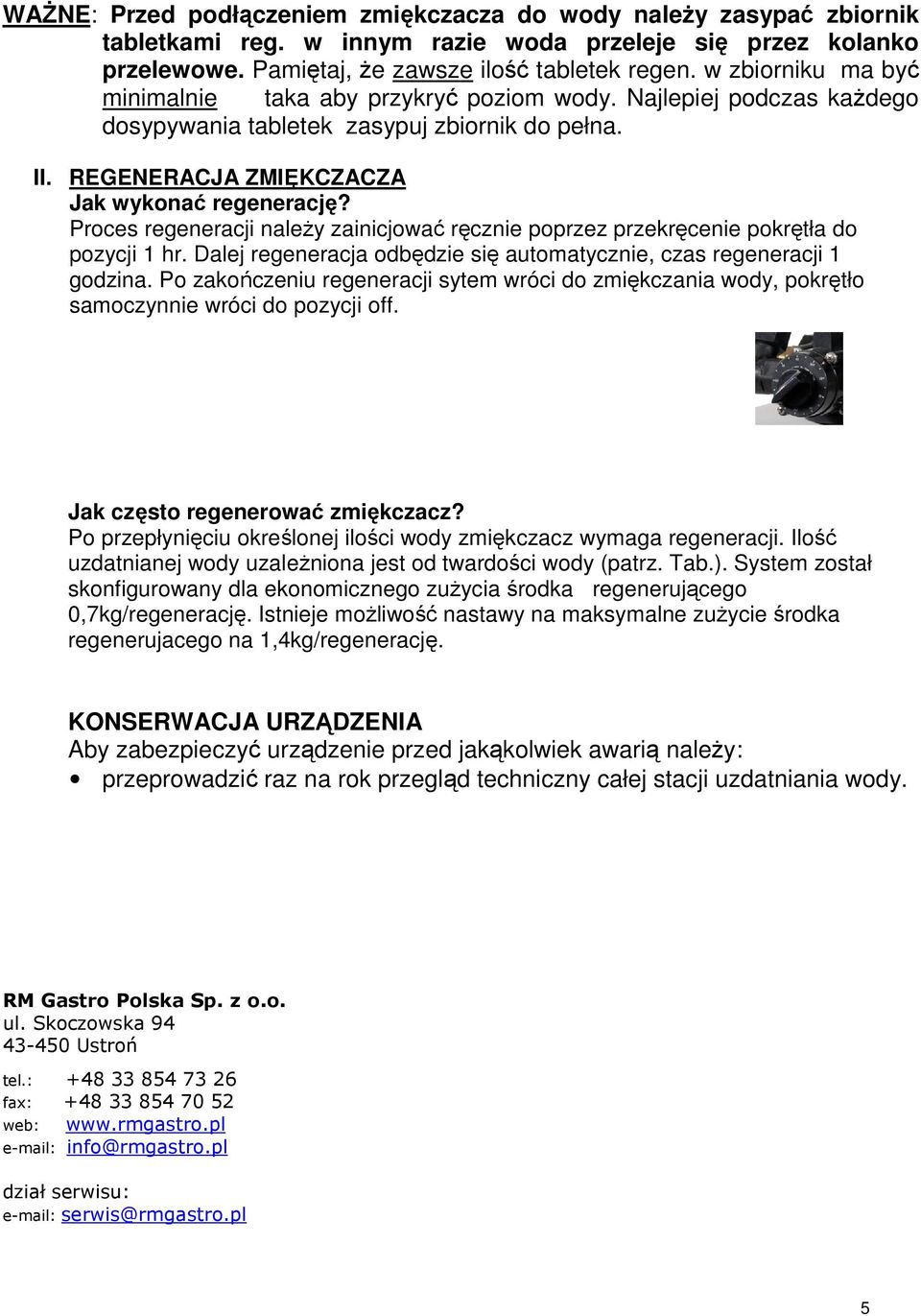

5 WAśNE: Przed podłączeniem zmiękczacza do wody naleŝy zasypać zbiornik tabletkami reg. w innym razie woda przeleje się przez kolanko przelewowe. Pamiętaj, Ŝe zawsze ilość tabletek regen. w zbiorniku ma być minimalnie taka aby przykryć poziom wody. Najlepiej podczas kaŝdego dosypywania tabletek zasypuj zbiornik do pełna. II. REGENERACJA ZMIĘKCZACZA Jak wykonać regenerację? Proces regeneracji naleŝy zainicjować ręcznie poprzez przekręcenie pokrętła do pozycji 1 hr. Dalej regeneracja odbędzie się automatycznie, czas regeneracji 1 godzina. Po zakończeniu regeneracji sytem wróci do zmiękczania wody, pokrętło samoczynnie wróci do pozycji off. Jak często regenerować zmiękczacz? Po przepłynięciu określonej ilości wody zmiękczacz wymaga regeneracji. Ilość uzdatnianej wody uzaleŝniona jest od twardości wody (patrz. Tab.). System został skonfigurowany dla ekonomicznego zuŝycia środka regenerującego 0,7kg/regenerację. Istnieje moŝliwość nastawy na maksymalne zuŝycie środka regenerujacego na 1,4kg/regenerację. KONSERWACJA URZĄDZENIA Aby zabezpieczyć urządzenie przed jakąkolwiek awarią naleŝy: przeprowadzić raz na rok przegląd techniczny całej stacji uzdatniania wody. RM Gastro Polska Sp. z o.o. ul. Skoczowska Ustroń tel.: fax: web: info@rmgastro.pl dział serwisu: serwis@rmgastro.pl 5
