1 karta zmiękczaczy wody. usuwanie twardości ogólnej

2 DWUKOLUMNOWE STACJE ZMIĘKCZANIA WODY SERII MX PRZEZNACZONE DO PRACY CIĄGŁEJ

3 Wydajność produkcji wody miękkiej uzależniona jest od typu stacji i odpowiada parametrom zawartym w tabelach w dalszej części katalogu. Kolumny jonitowe pracują naprzemiennie. Kolumna wyczerpana zostaje odstawiona od pracy i głowica sterująca wyzwala program jej regeneracji, a pracę podejmuje druga kolumna uprzednio zregenerowana. Proces ten odbywa się automatycznie, bez konieczności obecności obsługi. Niezbędny dozór sprowadza się do jednej kontroli poziomu twardości w ciągu doby oraz uzupełniania poziomu soli w zbiorniku solanki. Stacja może regenerować się kilka razy w ciągu doby, jednak przy projektowaniu należy uwzględnić, że czas pracy ciągłej jednej kolumny do całkowitego wyczerpania nie powinien być krótszy niż 4 godziny. W praktyce należy uwzględnić maksymalny możliwy rozbiór wody, by nie istniało niebezpieczeństwo wyczerpania zdolności jonowymiennej pracującej kolumny przed zakończeniem regeneracji drugiej kolumny. Kolumny jonitowe wykonane są z żywicy kompozytowej zbrojonej włóknem szklanym, a głowica z norylu lub mosiądzu, co czyni stację odporną na korozję. Woda poregeneracyjna nie wymaga utylizacji i może być odprowadzona bezpośrednio do instalacji sanitarnej. Do głowicy sterującej przyłączone są: dopływ wody surowej, odpływ wody zmiękczonej, wąż ze zbiornika solanki Do poboru roztworu regeneracyjnego, wąż odprowadzający wodę poregeneracyjną do ścieków. Przy doborze dwukolumnowej stacji zmiękczania wody należy brać pod uwagę: wydajność nominalną, wydajność maksymalną, pojemność jonowymienną pojedynczej kolumny, ilość wody zmiękczanej produkowanej pomiędzy regeneracjami, twardość ogólną wody surowej. 02

4 Wymiary dwukolumnowych stacji zmiękczania systemy Clack WS1 TwinAlternating (jednogłowicowe) (1) 03 (1) Rysunki poglądowe, nie odzwierciedlają w pełni wyglądu produktu w rzeczywistości

5 typ element wydajność nominalna [m 3 /h] Sz1 Sz2/Sk wymiary Wz/Wk Pojemność [l] Szerokość powierzchnia do zabudowy Głębokość Wysokość MX1.0 1, , MX1.5 1, MX2.0 2, , MX2.5 2, , MX3.0 3, , MX4.0 4, MX5.0 5, , MX5+ 5, typ wydajność nominalna [m 3 /h] średnica przyłączy pojemność jonowymienna na 1 kolumnę [m 3 x 0 dh] ilość wody zmiękczonej produkowanej pomiędzy regeneracjami [m 3 ] (2) ilość jonitu w jednej kolumnie [dm 3 ] wymagana ilość soli na regenerację jednej kolumny [kg] MX1.0 1, ,0 4 MX1.5 1, ,5 37,5 6 MX2.0 2, ,0 8 MX2.5 2, ,5 62,5 10 MX3.0 3, ,5 75,0 12 MX4.0 4, ,5 100,0 16 MX5.0 5, ,5 125,0 20 MX5+ 5, ,5 137,5 22 Chwilowa wydajność maksymalna wyższa o % od wydajności nominalnej (2) Przy twardości 18 o dh 04

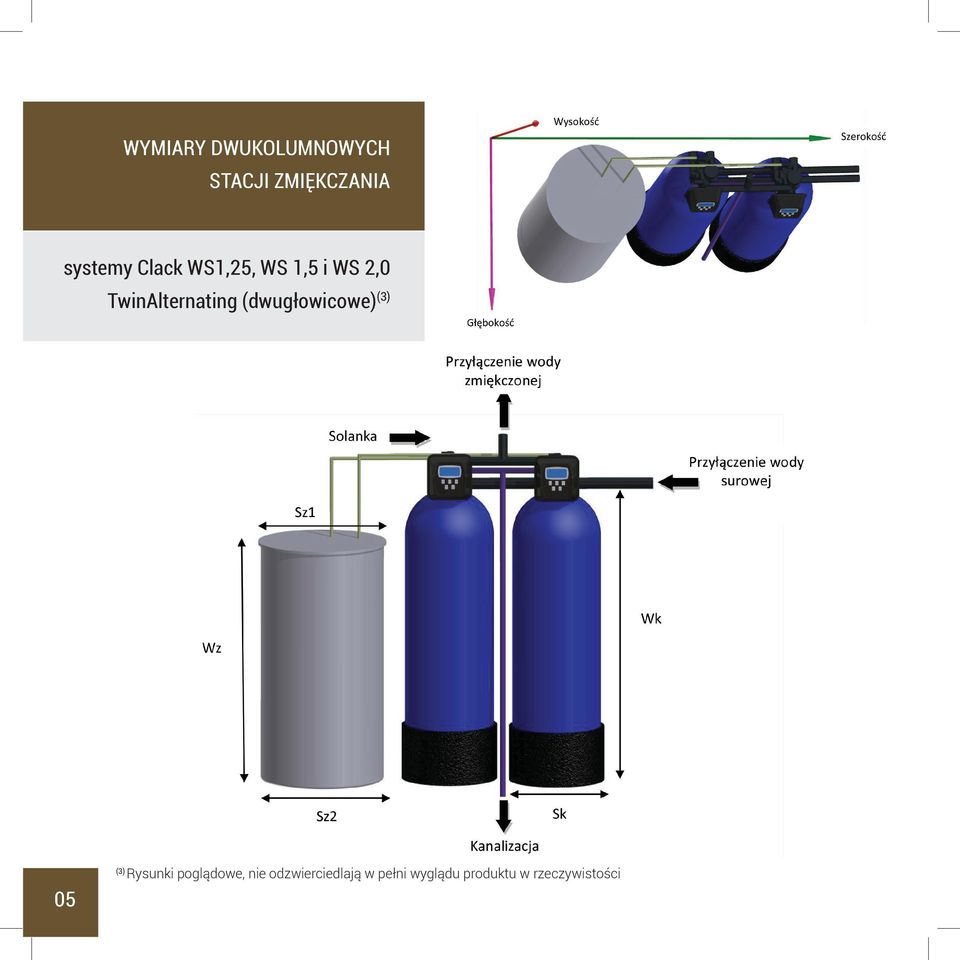

6 Wymiary dwukolumnowych stacji zmiękczania systemy Clack WS1,25, WS 1,5 i WS 2,0 TwinAlternating (dwugłowicowe) (3) 05 (3) Rysunki poglądowe, nie odzwierciedlają w pełni wyglądu produktu w rzeczywistości

7 typ element wydajność nominalna [m 3 /h] Sz1 Sz2/Sk wymiary Wz/Wk Pojemność [l] Szerokość powierzchnia do zabudowy Głębokość Wysokość MX6.0 6, MX8.0 8, MX9.0 9, MX10 10, MX12 12, MX14 14, MX16+ 16, typ wydajność nominalna [m 3 /h] średnica przyłączy pojemność jonowymienna na 1 kolumnę [m 3 x 0 dh] ilość wody zmiękczonej produkowanej pomiędzy regeneracjami [m 3 ] (4) ilość jonitu w jednej kolumnie [dm 3 ] wymagana ilość soli na regenerację jednej kolumny [kg] MX6.0 6,0 11/ ,0 28 MX8.0 8,0 11/ ,5 38 MX9.0 9,0 11/ ,5 275,0 44 MX10 10,0 11/ ,5 313,0 50 MX12 12, ,0 56 MX14 14, ,5 462,5 74 MX16+ 16, Chwilowa wydajność maksymalna wyższa o % od wydajności nominalnej (4) Przy twardości 18 o dh 06

8 DWUKOLUMNOWE STACJE ZMIĘKCZANIA WODY SERII MX PRZEZNACZONE DO PRACY CIĄGŁEJ Stacja produkuje wodę zmiękczoną. Dzięki trójdrogowemu zaworowi mieszającemu możliwa jest płynna regulacja stosunku wody zmiękczonej do wody surowej, co pozwala na ustawienie żądanej twardości wody. Dane eksploatacyjne i wymagania: ciśnienie robocze min 2,5 bar max 6,0 bar, temperatura wody max. 40 o C, zasilanie elektryczne 230V 50 Hz, sól do regeneracji tabletki solne powyżej 98% NaCl, woda klasyczna, pozbawiona olejów i zawiesin, zawartość żelaza poniżej 0,10 mg/l, zawartość manganu poniżej 0,05 mg/l, zawartość chloru poniżej 0,10 mg/l (powyżej należy zastosować filtr z węglem aktywnym przed zmiękczaczem). 07

9 Zalecane wyposażenie dodatkowe do zastosowań w układach chłodzenia: Trójdrożny zawór mieszający (5) : płynna regulacja poziomu twardości korpus zaworu mosiężny Filtr wstępny mechaniczny (6) : wymienne wkłady filtracja od 20μm do 100µm wydajność od 1m 3 /h do 50m 3 /h (5) (6) Rysunki poglądowe, nie odzwierciedlają w pełni wyglądu produktu w rzeczywistości 08

10 W naszej ofercie również Preparaty do chemicznego usuwania osadów i produktów korozji z: kotłów, skraplaczy i wież wyparnych, membran RO, UF, NF, wymienników ciepła, instalacji. Preparaty do chemicznego kondycjonowania wody: inhibitory korozji, antyskalanty i dyspergatory, biocydy. Systemy uzdatniania wody projekt, wykonanie, serwis: tablice odsalające pomiar i regulacja zatężenia wody w układach chłodzenia z odparowaniem demineralizacja membranowa RO, UF, NF, filtry mechaniczne, węglowe, Zestawy pompowe do chemicznego czyszczenia Kontroling korozyjny instalacji wodnych i glikolowych Usługi chemicznego czyszczenia urządzeń i instalacji Audyt wodny ekspertyzy, doradztwo Własne laboratorium analizy wody i osadów, badania korozyjne 09

11 Kontroling korozyjny jako metoda zabezpieczenia wodnych i glikolowych obiegów przed korozją Precyzyjne wyznaczanie ubytków korozyjnych i szybkości korozji metali w instalacjach przemysłowych metodą korozymetrii rezystancyjnej. Metoda polega na wyposażeniu monitorowanych obiektów w odpowiednio dobrane czujniki rezystancyjne, które w wyniku zachodzących procesów korozyjnych zwiększają stopniowo swoją rezystancję elektryczną. Okresowo do czujnika podłączany jest cyfrowy miernik korozymetr, prezentujący faktyczny ubytek materiału konstrukcyjnego i szybkość korozji. Na kompleksowość usługi MARCOR składa się: Monitoring korozyjny precyzyjnie wyznaczający ubytki korozyjne i szybkość korozji ogólnej metali (np. mm/rok). Analiza wyników pomiarów z korozymetru oraz badań laboratoryjnych z pobranych, w trakcie wizyt serwisowych, próbek mediów (woda, glikol). Korekcja chemiczna roztworów wypełniających instalację lub ich renowacja. 10

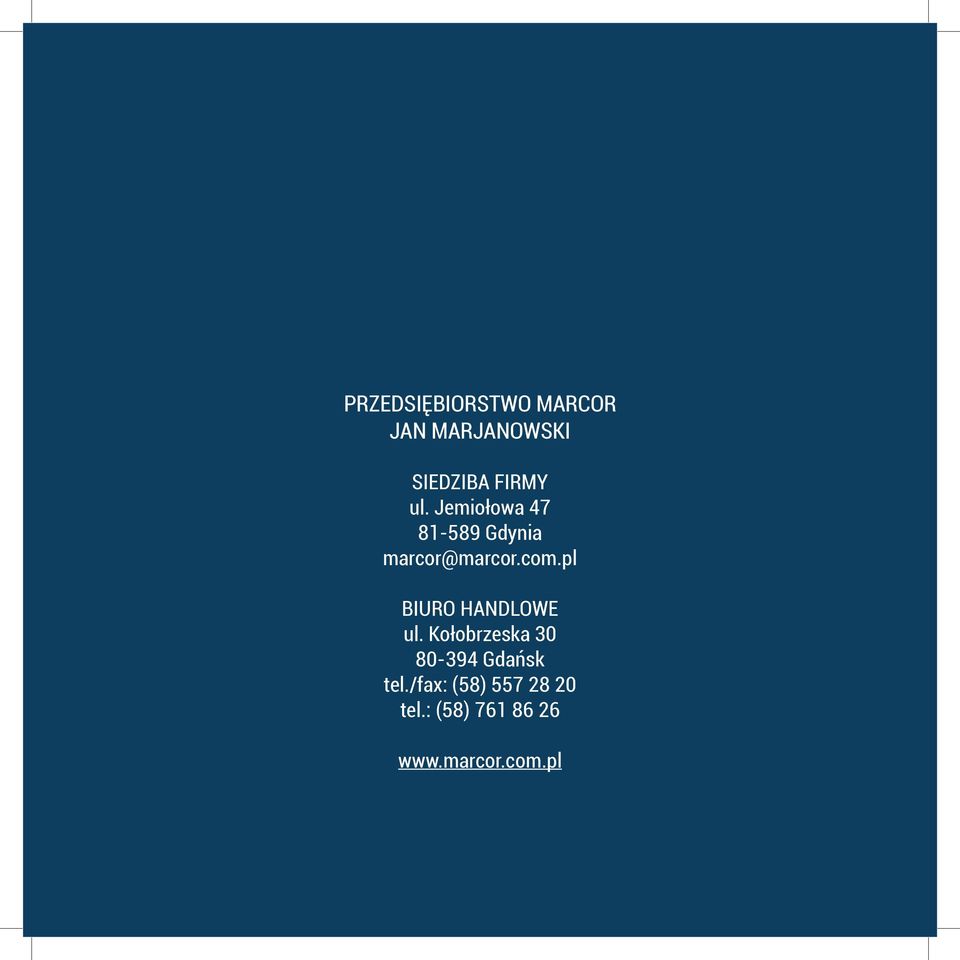

12 Przedsiębiorstwo Marcor Jan Marjanowski siedziba firmy ul. Jemiołowa Gdynia BIURO HANDLOWE ul. Kołobrzeska Gdańsk tel./fax: (58) tel.: (58)
