1 STACJE UZDATNIANIA WODY FIRMY VIESSMANN SZKOLENIE SERWISOWE 2015

2 1. PODŁĄCZENIE URZĄDZENIA DO INSTALACJI 2. URZĄDZENIA 3. STEROWNIKI DZIAŁANIE I FUNKCJE 4. ZMIĘKCZANIE JONOWYMIENNE 5. URUCHOMIENIE ZMIĘKCZACZA 6. PRZEGLĄD TECHNICZNY 7. AWARIE 8. DOKUMENTACJA

3 NOWY BY-PASS DLA AQUAHOME Zawór By-pass z zaworem mieszającym: - tłok wyciągnięty woda uzdatniona - tłok wciśnięty obejście, woda surowa Nowa konstrukcja pokrętła regulacyjnego: - pokrętło skręcone woda całkowicie zmiękczona - pokrętło wykręcone podmieszanie z wodą surową pokrętło regulacyjne

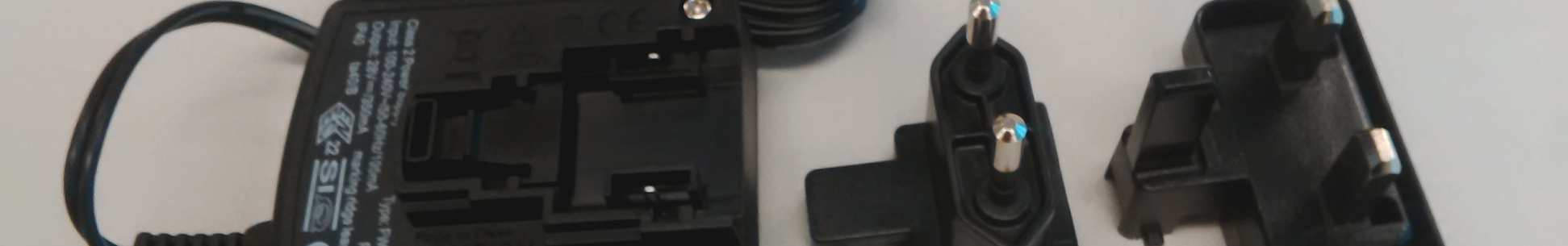

4 NOWY TRANSFORMATOR

5 SCHEMATY PODŁĄCZENIA URZĄDZEŃ

6 AQUAHOME i AQUAMIX

7 AQUACARBON

8 AQUACARBON + zmiękczacz

9 1. PODŁĄCZENIE URZĄDZENIA DO INSTALACJI 2. URZĄDZENIA 3. STEROWNIKI DZIAŁANIE I FUNKCJE 4. ZMIĘKCZANIE JONOWYMIENNE 5. URUCHOMIENIE ZMIĘKCZACZA 6. PRZEGLĄD TECHNICZNY 7. AWARIE 8. DOKUMENTACJA

10 PROGRAM VIESSMANN URZĄDZENIA DO ZMIĘKCZANIA WODY VIESSMANN DLA CELÓW KOTŁOWYCH AQUASET DLA GOSPODARSTW DOMOWYCH AQUAHOME

11 Nowe gama urządzeń AQUASET AQUAHOME AQUAMIX AQUA CARBON 2012 Aquaset500-N Aquaset1000-N Aquaset2000 Aquahome10-N Aquahome20-N Aquahome30-N Aquamix-N Aquacarbon

12 AQUAMIX Filtr multifunkcyjnyaquamixwykorzystuje specjalne złoże, które usuwa z wodyżelazo, mangan, twardość, amoniak oraz substancje organiczne. Stosujemy, gdy: - żelazo (Fe) -mangan (Mn) woda z ujęcia własnego > 0,2 mg/dm 3 > 0,05 mg/dm 3 Ważne!!!: 1. Woda po Aquamix jest całkowicie zmiękczona 2. Nie można napowietrzać wodyprzed Aquamix 3. Uwaga na niską wartość natężenia przepływu

13 AQUAMIX Dopuszczalne parametry

14 AQUAHOME 30-N UKŁAD DEZYNFEKCJI ZŁOŻA: -Podłączony na wężyku solankowym -Załączany podczas regeneracji -Elektroliza wydziela wolne jony chloru -Nie wymaga serwisowania

15 FILTR ZE ZŁOŻEM WIELOFUNKCYJNYM AQUACARBON ELIMINUJE NEGATYWNE SKUTKI OBECNOŚCI W WODZIE ZWIĄZKÓW CHLORU ORAZ SUBSTANCJI ORGANICZNYCH ZAPEWNIA FILTRACJĘ MECHANICZNĄ NA POZIOMIE MIN. 20 MIKROMETRÓW

16 WODA WODOCIĄGOWA Z UJĘCIA WŁASNEGO PROBLEMY : TWARDOŚĆ CHLOR PROBLEMY : ŻELAZO MANGAN BARWA ZAPACH TWARDOŚĆ AQUAHOME AQUACARBON AQUAMIX AQUACARBON

17 1. PODŁĄCZENIE URZĄDZENIA DO INSTALACJI 2. URZĄDZENIA 3. STEROWNIKI DZIAŁANIE I FUNKCJE 4. ZMIĘKCZANIE JONOWYMIENNE 5. URUCHOMIENIE ZMIĘKCZACZA 6. PRZEGLĄD TECHNICZNY 7. AWARIE 8. DOKUMENTACJA

18 Sterowniki wyjaśnienie wybranych funkcji CLEAN włączanie dodatkowego płukania wstecznego i układania złoża przed regeneracją (tylko Aquamix) 97% -rezygnacja z regeneracji planowanych i ustalonej godziny regeneracji działanie prostolinijne od regeneracji do regeneracji AUTO (1-15day) 15day) ilość dni nie oznacza regeneracji czasowej a tylko limit czasowy do regeneracji

19

20 1. PODŁĄCZENIE URZĄDZENIA DO INSTALACJI 2. URZĄDZENIA 3. STEROWNIKI DZIAŁANIE I FUNKCJE 4. ZMIĘKCZANIE JONOWYMIENNE 5. URUCHOMIENIE ZMIĘKCZACZA 6. PRZEGLĄD TECHNICZNY 7. AWARIE 8. DOKUMENTACJA

21 Wskazanie położenia głowicy

22 Praca urządzenia: fazy i oznaczenia: Tryb zmiękczanias woda płynie przez butlę ze złożem od góry do dołu. W wyniku kontaktu wodyze złożem dochodzi do wymiany jonów wapnia i magnezu na jony sodu, co oznacza zmiękczanie wody. Regeneracja: 1. Napełnianie zbiornika solankowego F urządzenie nalewa wodydo zbiornika solankowego czas trwania kilka do kilkanaście minut. Przy tej fazie regeneracji można normalnie użytkować urządzenie. 2. Solankowanie BR urządzenie wysysa (bardzo powoli) solankę ze zbiornika solankowego i przelewa ją przez butlę od dołu do góry, wyrzucając ją dalej z zanieczyszczeniami do popłuczyn. Od tej fazy do końca regeneracji woda na instalacji omija urządzenie. Czas trwania 1-2 godziny 3. Płukanie wsteczne BW urządzenie przepłukuje złoże przelewając (ok. 8l/min.) wodę od dołu do góry butli i wylewając ją do popłuczyn. Tej fazy regeneracji należy używać do odpowietrzania butli np. przy uruchamianiu urządzenia. Czas trwania kilka minut 4. Układanie złożar urządzenie przelewa wodę przez butlę tak jak przy zmiękczaniu, wyrzucając ją do popłuczyn. Czas trwania 2-3 minuty.

23 1. PODŁĄCZENIE URZĄDZENIA DO INSTALACJI 2. URZĄDZENIA 3. STEROWNIKI DZIAŁANIE I FUNKCJE 4. ZMIĘKCZANIE JONOWYMIENNE 5. URUCHOMIENIE ZMIĘKCZACZA 6. PRZEGLĄD TECHNICZNY 7. AWARIE 8. DOKUMENTACJA

24 URUCHOMIENIE ZMIĘKCZACZA 1. Pomiar twardości wody surowej 2. Wprowadzenie danych do sterownika bieżąca godzina PRESENT TIME twardość wody surowej - HARDNESS godzina regeneracji -RECHARGE TIME (standardowo 02.00) 3. ODPOWIETRZENIE: Ustawienie urządzenia w pozycję Backwash oraz powolne napełnianie wodą surową, aż do momentu wypływu cieczy przez wąż popłuczyn 4. Przepłukanie przez około 2 minuty złoża 5. Przejście do fazy układania złoża 6. Kontrola szczelności urządzenia 7. Ustawienie wymaganej twardości na mieszaczu (by pass) poprzez odpowiednią nastawę śrubki regulacyjnej i pomiar twardości testerem. 8. Zasypanie zbiornika solankowego solą

25 URUCHOMIENIE URZĄDZENIA KOLEJNOŚĆ CZYNNOŚCI Kontrola poprawności montażu Pomiar twardości wody surowej Zaprogramowanie urządzenia Odpowietrzenie Kontrola przebiegu regeneracji Zasyp solą zbiornika Szkolenie Dokumenty

26 1. PODŁĄCZENIE URZĄDZENIA DO INSTALACJI 2. URZĄDZENIA 3. STEROWNIKI DZIAŁANIE I FUNKCJE 4. ZMIĘKCZANIE JONOWYMIENNE 5. URUCHOMIENIE ZMIĘKCZACZA 6. PRZEGLĄD TECHNICZNY 7. AWARIE 8. DOKUMENTACJA

27 PRZEGLĄD TECHNICZNY Sprawdzenie twardości wody Sprawdzenie ustawień sterownika Czyszczenie inżektora Czyszczenie głowicy Kontrola przebiegu regeneracji

28 1. PODŁĄCZENIE URZĄDZENIA DO INSTALACJI 2. URZĄDZENIA 3. STEROWNIKI DZIAŁANIE I FUNKCJE 4. ZMIĘKCZANIE JONOWYMIENNE 5. URUCHOMIENIE ZMIĘKCZACZA 6. PRZEGLĄD TECHNICZNY 7. AWARIE 8. DOKUMENTACJA

29 AWARIE Twardość wody surowej 16dH 16dH 16dH Twardość wody po stacji 16dH Np. 6dH Np. 10dH Regeneracja Twardość wodypo 16dH 6dH Np. 3dH, 0dH regeneracji Przyczyna Rozwiązanie Woda nie płynie przez stację Puścić wodęprzez urządzenie Przeciek (by-pass, głowica, głowica/butla) Zlokalizować i zlikwidować przeciek wymienić lub przesmarować uszczelki Problemy z regeneracją) Przeprogramować urządzenie/ wymienić uszkodzone elementy/ usprawnić układ zasysania solanki

30 Błędy sterownika Na wyświetlaczu mogą pojawić się kody: ERR01 ERR03 ERR04 Każdy kod oznacza uszkodzenie silnika, mikrowyłącznika lub okablowania. W celu sprawdzenia która część jest uszkodzona uruchom regenerację.

31 1. PODŁĄCZENIE URZĄDZENIA DO INSTALACJI 2. URZĄDZENIA 3. STEROWNIKI DZIAŁANIE I FUNKCJE 4. ZMIĘKCZANIE JONOWYMIENNE 5. URUCHOMIENIE ZMIĘKCZACZA 6. PRZEGLĄD TECHNICZNY 7. AWARIE 8. DOKUMENTACJA

32 Protokół reklamacyjny: używamy do pobrania części w ramach reklamacji Wypełniamy i wysyłamy na adres: jb@epuro.pl

33 Protokół naprawy gwarancyjnej: dołączamy do faktury za naprawę gwarancyjną

34 DZIĘKUJĘ ZA UWAGĘ
