1 RAB Z.U.P. ZESPÓŁ USŁUG PROJEKTOWYCH RAB Andrzej i Bogumiła Rzepeccy Warszawa, ul. Niedźwiedzia 8D / 16 NIP Tel. ( 0 22 ) , , fax biuro@rab.com.pl, strona : PROJEKT BUDOWLANY Wewnętrznej instalacji gazowej wraz z punktem pomiarowym dla potrzeb gazowej kotłowni w budynku mieszkalnym wielorodzinnym przy ul. GROCHOWSKIEJ 93 w Warszawie Egz.... Inwestor: Obiekt: BranŜa : ZGN PRAGA-POŁUDNIE Warszawa, ul. Walewska 4 Budynek mieszkalny wielorodzinny Warszawa, ul. Grochowska 93 Instalacje sanitarne - instalacja gazowa Faza opracowania : PROJEKT BUDOWLANY Projektował : mgr inŝ. Andrzej Rzepecki Upr. St - 51/75 Opracował : mgr inŝ. Andrzej Jan Rzepecki Sprawdziła : mgr inŝ. Bogumiła Rzepecka Upr. St - 441/77 Warszawa Grudzień 2013r. 1

2 SPIS TREŚCI I. OPIS TECHNICZNY Spis treści.... str. 2 Oświadczenie.... str. 3 Uprawnienia projektanta i sprawdzającego.... str Podstawa opracowania.... str Zakres opracowania.... str Pomiar zuŝycia gazu... str Opis techniczny instalacji gazowej.... str Ogólne warunki techniczne wykonania robót i zabezpieczenia antykorozyjne str Informacja BiOZ... str II. III. ZAŁACZNIKI RYSUNKI Sytuacja... Rys. 1 Rzut piwnicy, rzut parteru... Rys. 2 Schemat instalacji gazowej... Rys. 3 2

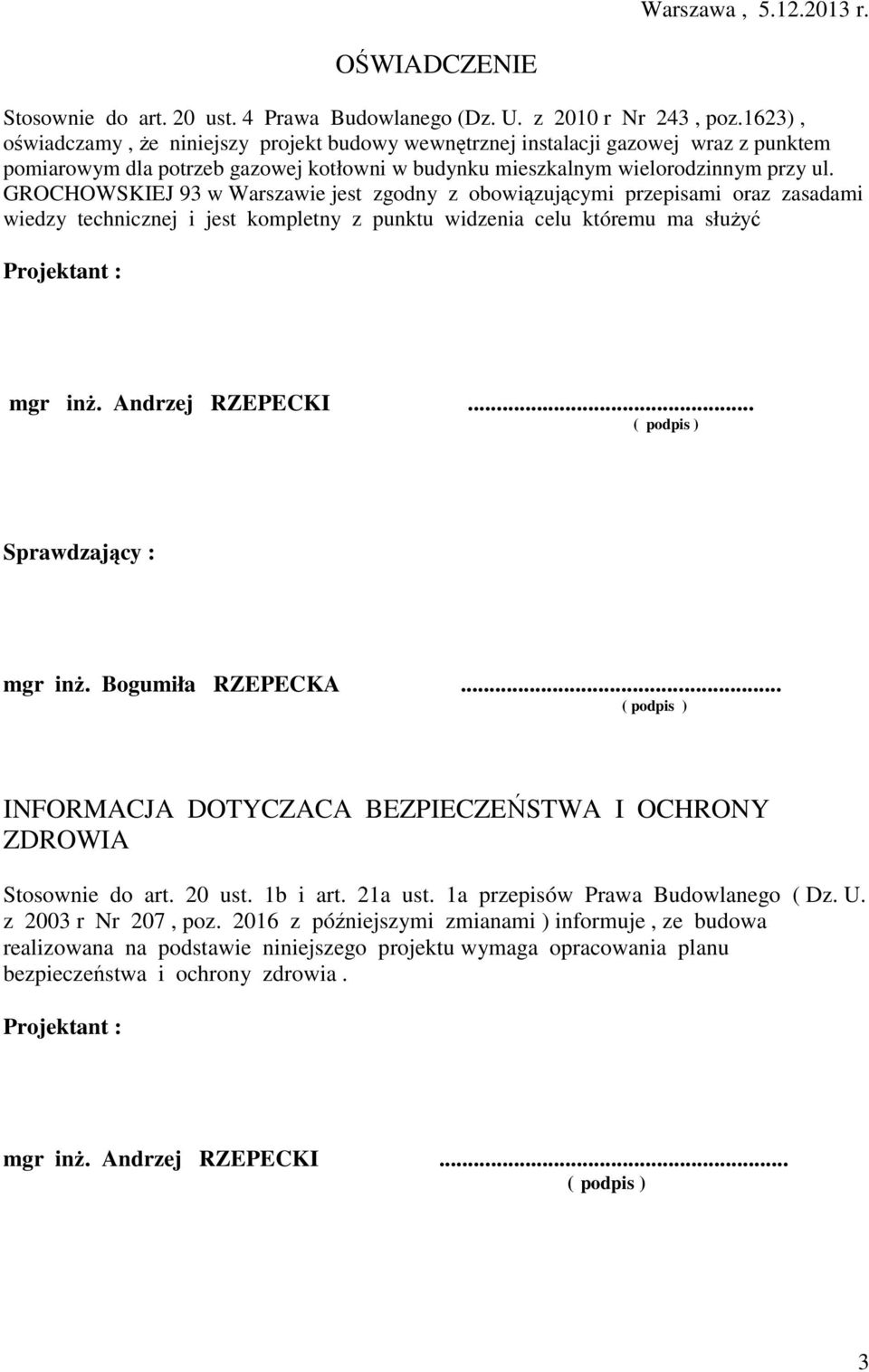

3 Warszawa, r. OŚWIADCZENIE Stosownie do art. 20 ust. 4 Prawa Budowlanego (Dz. U. z 2010 r Nr 243, poz.1623), oświadczamy, Ŝe niniejszy projekt budowy wewnętrznej instalacji gazowej wraz z punktem pomiarowym dla potrzeb gazowej kotłowni w budynku mieszkalnym wielorodzinnym przy ul. GROCHOWSKIEJ 93 w Warszawie jest zgodny z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu któremu ma słuŝyć Projektant : mgr inŝ. Andrzej RZEPECKI... ( podpis ) Sprawdzający : mgr inŝ. Bogumiła RZEPECKA... ( podpis ) INFORMACJA DOTYCZACA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Stosownie do art. 20 ust. 1b i art. 21a ust. 1a przepisów Prawa Budowlanego ( Dz. U. z 2003 r Nr 207, poz z późniejszymi zmianami ) informuje, ze budowa realizowana na podstawie niniejszego projektu wymaga opracowania planu bezpieczeństwa i ochrony zdrowia. Projektant : mgr inŝ. Andrzej RZEPECKI... ( podpis ) 3

4 4

5 5

6 6

7 7

8 8

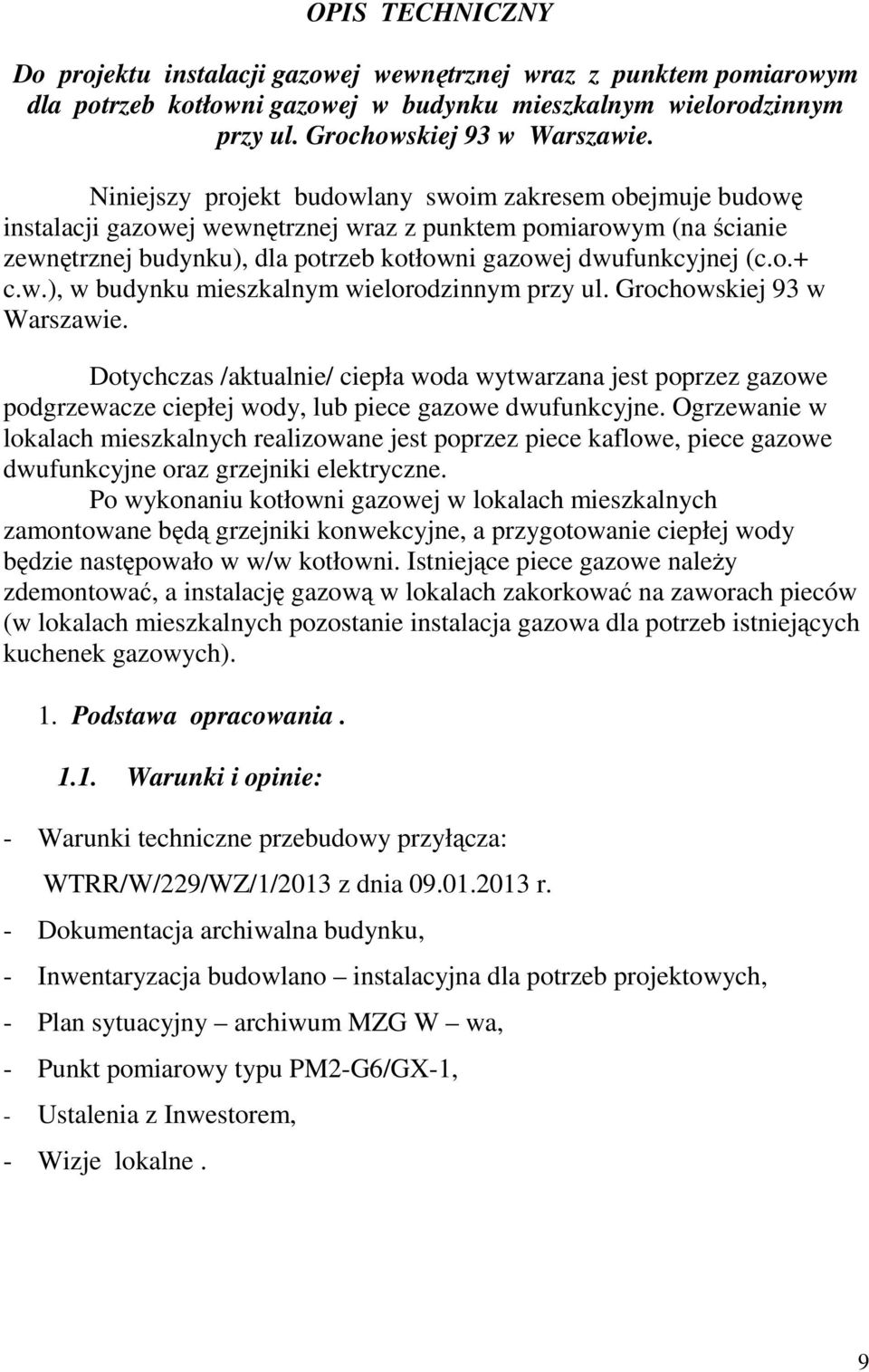

9 OPIS TECHNICZNY Do projektu instalacji gazowej wewnętrznej wraz z punktem pomiarowym dla potrzeb kotłowni gazowej w budynku mieszkalnym wielorodzinnym przy ul. Grochowskiej 93 w Warszawie. Niniejszy projekt budowlany swoim zakresem obejmuje budowę instalacji gazowej wewnętrznej wraz z punktem pomiarowym (na ścianie zewnętrznej budynku), dla potrzeb kotłowni gazowej dwufunkcyjnej (c.o.+ c.w.), w budynku mieszkalnym wielorodzinnym przy ul. Grochowskiej 93 w Warszawie. Dotychczas /aktualnie/ ciepła woda wytwarzana jest poprzez gazowe podgrzewacze ciepłej wody, lub piece gazowe dwufunkcyjne. Ogrzewanie w lokalach mieszkalnych realizowane jest poprzez piece kaflowe, piece gazowe dwufunkcyjne oraz grzejniki elektryczne. Po wykonaniu kotłowni gazowej w lokalach mieszkalnych zamontowane będą grzejniki konwekcyjne, a przygotowanie ciepłej wody będzie następowało w w/w kotłowni. Istniejące piece gazowe naleŝy zdemontować, a instalację gazową w lokalach zakorkować na zaworach pieców (w lokalach mieszkalnych pozostanie instalacja gazowa dla potrzeb istniejących kuchenek gazowych). 1. Podstawa opracowania Warunki i opinie: - Warunki techniczne przebudowy przyłącza: WTRR/W/229/WZ/1/2013 z dnia r. - Dokumentacja archiwalna budynku, - Inwentaryzacja budowlano instalacyjna dla potrzeb projektowych, - Plan sytuacyjny archiwum MZG W wa, - Punkt pomiarowy typu PM2-G6/GX-1, - Ustalenia z Inwestorem, - Wizje lokalne. 9

10 1.2. Ustawy i rozporządzenia : - Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. Nr 89, poz. 414 z późniejszymi zmianami) - Instalacje gazowe wydanie IV rok 2003 COBO-PROFIL - Rozporządzenie Ministra Infrastruktury z dnia 12 maja 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( Dz. U Nr 75 poz. 690 ). - Rozporządzenie Ministra Gospodarki z dnia 24 sierpnia 2000 r. w sprawie szczegółowych warunków przyłączenia podmiotów do sieci gazowych, obrotu paliwami gazowymi, świadczenia usług przesyłowych ruchu sieciowego i eksploatacji sieci gazowych oraz standardów jakościowych obsługi odbiorców ( Dz. U. 200r. Nr 77, poz. 877 ). 2. Zakres opracowania Niniejszy projekt swoim zakresem obejmuje wykonanie: Punktu pomiarowego typu EM-GAZ PM2-G6/GX-1 w szafce naściennej z kurkiem głównym gazowym,odejściem z gazomierzem G6 dla potrzeb kotłowni gazowej c.o.+ c.w. oraz drugim odejściem nieopomiarowanym dla potrzeb istniejącej instalacji gazowej w lokalach mieszkalnych, zasilającej istniejące kuchenki gazowe. Podłączenie do istniejącej instalacji naleŝy wykonać zaraz za szafką gazową (patrz rysunki), Budowy instalacji wewnętrznej dla potrzeb kotłowni na poziomie piwnic 3. Pomiar zuŝycia gazu. ZuŜycie gazu przez odbiorniki gazowe : - 1 x kocioł gazowy do c.o.+c.w. zlokalizowany w piwnicy o poborze gazu G=6,0m 3 /h ; będzie mierzone poprzez gazomierz miechowy G6 znajdujący się w szafce gazowej typu EM-GAZ PM2-G6/GX-1 zamontowanej na ścianie zewnętrznej budynku. Pomiar zuŝycia gazu dla potrzeb istniejących kuchenek gazowych w lokalach poprzez istniejące gazomierze lokalowe (poza zakresem opracowania). Projektuje się punkt pomiarowy typu EM-GAZ PM2-G6/GX-1. 10

11 Punkt pomiarowy będzie wyposaŝony: - Kurek główny gazowy Dn32, - Rejestrator z transmisją danych, - Na odejściu do projektowanej instalacji gazowej dla potrzeb kotłowni : zawór kulowy gwintowany Dn25, gazomierz miechowy G6, manometr z kurkiem trójdrogowym, zawór kulowy gwintowany Dn32, zawór z głowicą zamykającą Dn50/MAG-3, - Na odejściu do istniejącej instalacji gazowej zasilającej istniejące kuchenki gazowe w lokalach mieszkalnych: zawór kulowy gwintowany Dn Opis techniczny instalacji gazowej wewnętrznej. Projektowaną instalację gazową wewnętrzną dla potrzeb kotłowni w budynku naleŝy wykonać z rur stalowych czarnych bez szwu wg PN-80/H w sposób zgodny z Rozporządzeniem Ministra Infrastruktury z dnia r. ( Dz. Ustaw 75/02). Przewody naleŝy łączyć przez spawanie lub na lut twardy. Przejście instalacji gazowej przez ścianę zewnętrzną budynku oraz ścianę kotłowni naleŝy wykonać jako gazoszczelne np. Hilti. Drzwi do pomieszczenia kotłowni zostały wykonane jako metalowe, otwierane na zewnątrz, o odporności ogniowej min. EI30. W punkcie pomiarowym znajdować się będzie zawór odcinający typu MAG-3. W pomieszczeniu kotłowni naleŝy zamontować detektor gazu DEX-1 z modułem alarmowym MD-2.Z firmy Gazex. Detektor naleŝy zainstalować na suficie nad palnikiem kotła. Przed wejściem do piwnic, pod sufitem na parterze budynku zainstalowane zostaną równieŝ sygnalizator świetlny oraz sygnalizator dźwiękowy systemu bezpieczeństwa Gazex. Piec gazowy naleŝy montować w pomieszczeniu o minimalnej wysokości 2,2 m (dla kotła o mocy cieplnej Q>60kW) i łączyć go na sztywno poprzez tzw. holender ). Pomieszczenie, w którym będzie zainstalowany piec gazowy musi posiadać wentylację zapewniającą wymianę powietrza i poziom jego 11

12 zanieczyszczenia zgodny z normami PN 83/B i PN 88/B oraz kanał spalinowy dla pieca gazowego. Kanały spalinowe i wentylacyjne winny odpowiadać normie PN-89/B Przewody dymowe,spalinowe i wentylacyjne murowane z cegły wymagania techniczne przy odbiorze (w przypadku zastosowania innych materiałów moŝna uwzględnić analogię w zakresie geometrii i sposobu prowadzenia lub usytuowania wylotów ponad dachem). Przewody instalacji gazowej naleŝy prowadzić na powierzchni ścian i stropów. Po wykonaniu instalacji naleŝy wykonać próbę szczelności na ciśnienie 0,1 MPa w czasie 1 godziny i odbiór robót w obecności dostawcy gazu. Piec gazowy musi mieć atest wydany przez UDT. Dla wszystkich pomieszczeń, w których znajdować się będą odbiorniki gazowe naleŝy uzyskać Opinię kominiarską wydaną przez uprawnionego mistrza kominiarskiego. 5. Ogólne warunki techniczne wykonywania robót i zabezpieczenia antykorozyjne. Całość robót budowlano montaŝowych wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. ( Dz. U. Nr 75/02 ) oraz z ustawą : Prawo Budowlane o Zagospodarowaniu Przestrzennym z dnia r. ( Dz. U. Nr 89 z dnia r.). Przed wykonaniem instalacji gazowej naleŝy uzyskać Pozwolenie na budowę z Urzędu Gminy Wydział Architektury na wykonanie wewnętrznej instalacji gazowej. Po wykonaniu prób szczelności oraz po uzyskaniu pozytywnego orzeczenia kominiarskiego o właściwym stanie technicznym kanałów spalinowych i wentylacyjnych naleŝy wykonać izolację antykorozyjną przewodów przy pomocy ogólnie dostępnych farb antykorozyjnych dopuszczonych w pomieszczeniach dla przebywania ludzi. Na zewnątrz przewody naleŝy pokryć podwójną warstwą farby antykorozyjnej. 12

13 6. Informacja BiOZ Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia wg Rozporządzenia Ministra Infrastruktury z dn r. Dz. U. z dnia 10 lipca 2003 r. Dot. PROJEKT BUDOWLANY wewnętrznej instalacji gazowej wraz z punktem pomiarowym w budynku mieszkalnym wielorodzinnym przy ul. GROCHOWSKIEJ 93 w Warszawie. Inwestor : ZGN PRAGA-POŁUDNIE Warszawa, ul. Walewska 4 Projektant : mgr inŝ. Andrzej RZEPECKI 1. Zakres robót dla budowy instalacji gazowej obejmuje budowę punktu pomiarowego typu PM2-G6/GX-1 oraz instalacji gazowej wewnętrznej dla potrzeb kotłowni gazowej - roboty ziemne - wykonanie wykopu wąskoprzestrzennego ; - ułoŝenie rurociągu gazowego ; - próby ciśnieniowe zgodnie z opisem w projekcie budowlanym ; - ułoŝenie taśmy sygnalizacyjnej Ŝółtej nad przewodem gazowym ; - zasypanie wykopu; - odtworzenie nawierzchni ; - montaŝ punktu pomiarowego ; - zaznaczenie tras przewodów instalacji gazowej wewnętrznej w budynku ; - montaŝ przewodów instalacji gazowej w budynku ; - montaŝ armatury, - próby ciśnieniowe zgodnie z opisem w projekcie budowlanym ; - malowanie przewodów instalacji gazowej farbą antykorozyjną ; - nagazowanie instalacji wykonuje Rejon Gazowniczy ; - rozruch i regulacja punktu pomiarowego wykonuje serwisant producenta punktu pomiarowego. 13

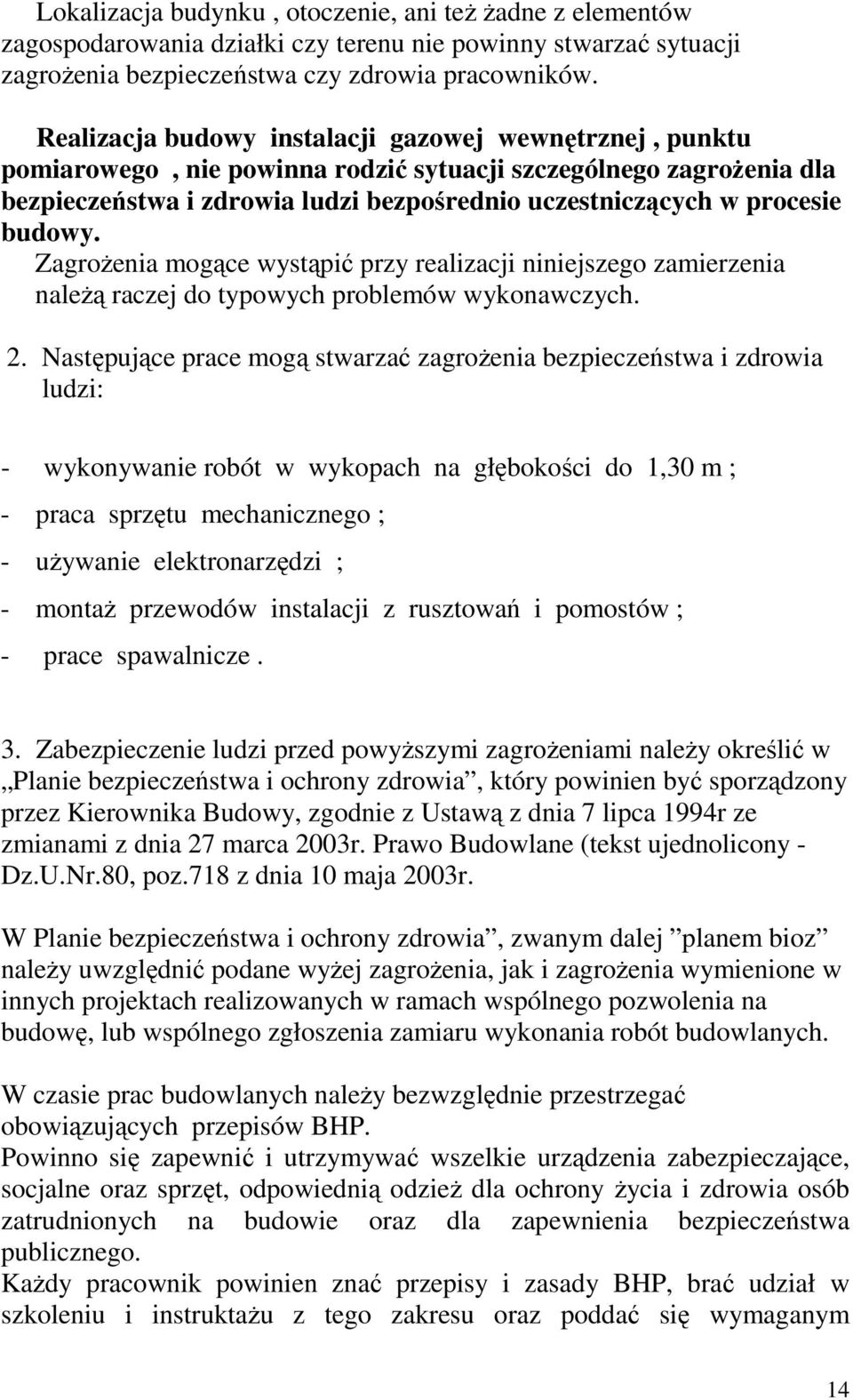

14 Lokalizacja budynku, otoczenie, ani teŝ Ŝadne z elementów zagospodarowania działki czy terenu nie powinny stwarzać sytuacji zagroŝenia bezpieczeństwa czy zdrowia pracowników. Realizacja budowy instalacji gazowej wewnętrznej, punktu pomiarowego, nie powinna rodzić sytuacji szczególnego zagroŝenia dla bezpieczeństwa i zdrowia ludzi bezpośrednio uczestniczących w procesie budowy. ZagroŜenia mogące wystąpić przy realizacji niniejszego zamierzenia naleŝą raczej do typowych problemów wykonawczych. 2. Następujące prace mogą stwarzać zagroŝenia bezpieczeństwa i zdrowia ludzi: - wykonywanie robót w wykopach na głębokości do 1,30 m ; - praca sprzętu mechanicznego ; - uŝywanie elektronarzędzi ; - montaŝ przewodów instalacji z rusztowań i pomostów ; - prace spawalnicze. 3. Zabezpieczenie ludzi przed powyŝszymi zagroŝeniami naleŝy określić w Planie bezpieczeństwa i ochrony zdrowia, który powinien być sporządzony przez Kierownika Budowy, zgodnie z Ustawą z dnia 7 lipca 1994r ze zmianami z dnia 27 marca 2003r. Prawo Budowlane (tekst ujednolicony - Dz.U.Nr.80, poz.718 z dnia 10 maja 2003r. W Planie bezpieczeństwa i ochrony zdrowia, zwanym dalej planem bioz naleŝy uwzględnić podane wyŝej zagroŝenia, jak i zagroŝenia wymienione w innych projektach realizowanych w ramach wspólnego pozwolenia na budowę, lub wspólnego zgłoszenia zamiaru wykonania robót budowlanych. W czasie prac budowlanych naleŝy bezwzględnie przestrzegać obowiązujących przepisów BHP. Powinno się zapewnić i utrzymywać wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt, odpowiednią odzieŝ dla ochrony Ŝycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. KaŜdy pracownik powinien znać przepisy i zasady BHP, brać udział w szkoleniu i instruktaŝu z tego zakresu oraz poddać się wymaganym 14

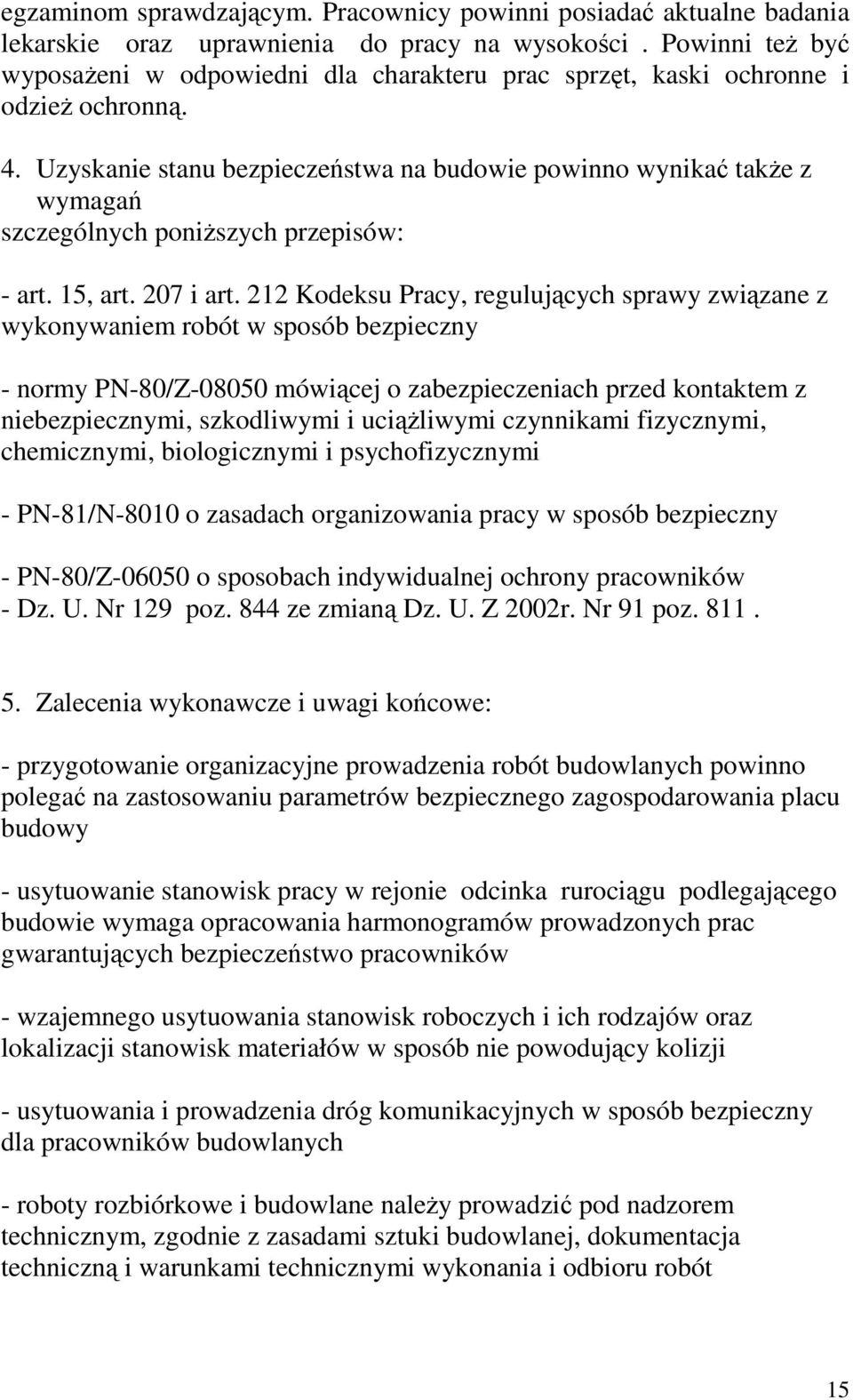

15 egzaminom sprawdzającym. Pracownicy powinni posiadać aktualne badania lekarskie oraz uprawnienia do pracy na wysokości. Powinni teŝ być wyposaŝeni w odpowiedni dla charakteru prac sprzęt, kaski ochronne i odzieŝ ochronną. 4. Uzyskanie stanu bezpieczeństwa na budowie powinno wynikać takŝe z wymagań szczególnych poniŝszych przepisów: - art. 15, art. 207 i art. 212 Kodeksu Pracy, regulujących sprawy związane z wykonywaniem robót w sposób bezpieczny - normy PN-80/Z mówiącej o zabezpieczeniach przed kontaktem z niebezpiecznymi, szkodliwymi i uciąŝliwymi czynnikami fizycznymi, chemicznymi, biologicznymi i psychofizycznymi - PN-81/N-8010 o zasadach organizowania pracy w sposób bezpieczny - PN-80/Z o sposobach indywidualnej ochrony pracowników - Dz. U. Nr 129 poz. 844 ze zmianą Dz. U. Z 2002r. Nr 91 poz Zalecenia wykonawcze i uwagi końcowe: - przygotowanie organizacyjne prowadzenia robót budowlanych powinno polegać na zastosowaniu parametrów bezpiecznego zagospodarowania placu budowy - usytuowanie stanowisk pracy w rejonie odcinka rurociągu podlegającego budowie wymaga opracowania harmonogramów prowadzonych prac gwarantujących bezpieczeństwo pracowników - wzajemnego usytuowania stanowisk roboczych i ich rodzajów oraz lokalizacji stanowisk materiałów w sposób nie powodujący kolizji - usytuowania i prowadzenia dróg komunikacyjnych w sposób bezpieczny dla pracowników budowlanych - roboty rozbiórkowe i budowlane naleŝy prowadzić pod nadzorem technicznym, zgodnie z zasadami sztuki budowlanej, dokumentacja techniczną i warunkami technicznymi wykonania i odbioru robót 15

16 - maszyny i urządzenia techniczne, przewidziane w procesie technologicznym powinny posiadać odpowiednie certyfikaty lub świadectwa zgodności z przepisami oraz spełniać wymagania przepisów i norm higienicznych, w tym takŝe wymagania dotyczące ograniczenia hałasu - przed podjęciem realizacji rozbudowy budynków zaleca się sprawdzić warunki montaŝu i przyjęte wymiary z natury w celu eliminacji róŝnic wymiarowych 6. Przepisy omawiające szczegółowo problematykę planu bioz: - Dz. U. Nr 151 poz z dn. 27 sierpnia 2002r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia, oraz szczegółowego zakresu rodzaju robót budowlanych stwarzających zagroŝenie bezpieczeństwa i zdrowia ludzi - Dz. U. Nr 120 poz z dn. 10 lipca 2002r. w sprawie szczegółowego zakresu i formy projektu budowlanego - Dz. U. Nr 47 poz. 401 z dn. 19 marca 2003r. W sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Warszawa, Grudzień 2013 r. Andrzej Rzepecki 16

17 II. ZAŁĄCZNIKI 17

18 18

19 19

20 20

21 21

22 22

23 23

24 24

25 III. RYSUNKI 25
