1 1 ZAWATROŚĆ OPRACOWANIA OPIS TECZNICZNY do projektu budowlanego wewnętrznej instalacji gazowej dla budynku Uniwersytetu Gdańskiego w Gdańsku przy ul. Kładki nr 24. Podstawa opracowania. Zakres opracowania Źródło gazu 1.3. Rozwiązanie techniczne wewnętrznej instalacji gazowej Zużycie gazu Wentylacja grawitacyjna wywiewna Instalacje rurowe Instalacje odgromowe, uziemiające i ochrony przed elektrostatycznością Odbiór końcowy Zestawienie materiałów Aktywny system bezpieczeństwa instalacji gazowej typu GX 3.0. Informacja o bezpieczeństwie i ochronie zdrowia Obliczanie strat ciśnienia w instalacji. Załączniki. - warunki przyłączenia PSG nr PR-G odpis uprawnień projektanta i sprawdzającego, - oświadczenie projektanta i sprawdzającego, - opinia urządzeń grzewczo- kominowych. Część rysunkowa. Rys nr 1. Plan sytuacyjny 1:500 Rys. nr 2. Rzut piwnic 1:100 Rys. nr 3. Rzut parteru 1:100 Rys. nr 4: Rzut I piętra 1:100 Rys. nr 5: Rzut II piętra 1:100 Rys. nr 6: Rzut III piętra 1:100 Rys. nr 7: Rozwinięcie instalacji gazowej 1:50

2 2 Rys. nr 8: Przekrój poprzeczny 1:100 Rys. nr 9: Przekrój poprzeczny 1:100 Rys. nr 10: Przekrój poprzeczny 1:100 Rys. nr 11: Przekrój poprzeczny 1:100 Rys. nr 12: Elewacja 1:100 Rys. nr 13: Szafka na gazomierz Opis techniczny do projektu budowlanego wewnętrznej instalacji gazowej dla budynku Uniwersytetu Gdańskiego w Gdańsku przy ul. Kładki nr Podstawa opracowania. - Warunki przyłączenia PSG nr PR-G Projekt budowlano- konstrukcyjny - Obowiązujące przepisy i normy - Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie /Dz. U nr. 75 z 15 czerwca 2002 r./ 1.1 Zakres opracowania. Obejmuje: - wykonanie nowej instalacji gazowej i podłączenie jej do istniejących odbiorników gazowych, - demontaż istniejącej instalacji gazowej, - wykonanie przewodów wentylacyjnych, - wykonanie aktywnego systemu bezpieczeństwa instalacji gazowej typu GX.

3 Opis techniczny. Źródło gazu: Zgodnie z warunkami włączenia dla podmiotu ubiegającego się o przebudowę istniejącej lub włączenie nowej instalacji gazowej do istniejącego przyłącza gazowego źródłem gazu jest kurek główny DN 50 mm zlokalizowany w istniejącej szafce na zewnętrznej ścianie budynku. Ciśnienie paliwa gazowego na kurku głównym: maksymalne- 2, 5 KPa minimalne- 1, 6 KPa 1.3. Rozwiązanie techniczne wewnętrznej instalacji gazowej. Zaprojektowano doprowadzenie gazu ziemnego do istniejących palników laboratoryjnych, komór laminarnych oraz kuchenek gazowych. Instalację gazową należy wykonać z rur stalowych bez szwu zgodnych z PN-94/H łączonych przez spawanie. Odbiorniki gazu należy podłączyć szybkozłączem DN 15 mm na sztywno. Po wykonaniu próby szczelności instalację zabezpieczyć antykorozyjnie przez pomalowanie farbą. Instalację gazową poddać próbie pneumatycznej szczelności na ciśnienie próbne 1,0 bar zgodnie z PN- 92/M Demontaż istniejącej instalacji gazowej wykonać po odłączeniu gazu na kurku głównym i przedmuchaniu instalacji azotem /Nz/. Jednocześnie w najwyższym punkcie instalacji należy założyć wąż gumowy na instalację, drugi koniec wystawić przez okno i w taki sposób wypuszczać mieszanki azotu z gazem. Rury należy prowadzić po ścianach i mocować zgodnie z: - zwieszenia jednocięgniowe, poziome, małe 2211 typy: A i B wg. KER- 75/ zawieszenia suwakowe pionowe 2232 typy: A i B wg KER- 75/8.54 Ilość i rozmieszczenie zamocowań należy tak dobrać w trakcie montażu, aby odległości pomiędzy zamocowaniami rurociągów nie były większe od: dla DN 15, 25, 32 mm- 3, 0 m.

4 4 Uwaga: - Przy wykonywaniu instalacji gazowej należy przestrzegać postanowień zawartych w: Rozporządzeniem Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. /Dz.U. Nr. 75 poz. 690/ 1.4. Zużycie gazu. Maksymalny godzinowy odbiór paliwa gazowego wyniesie: 5, 5 Nm 3 /h natomiast roczny: 7905, 0 m 2 /h Gazomierz typ. G- 4 na belce przyłączeniowej 130 mm należy zamontować w istniejącej szafce na zewnętrznej ścianie budynku. Szafka jest zlokalizowana w odległości min. 0, 5 m od otworów okiennych i drzwiowych i min. 0, 5 m od terenu Wentylacja grawitacyjna nawiewno wywiewna. W pomieszczeniach, gdzie są zainstalowane odbiorniki gazowe powinna być sprawnie działająca wentylacja wywiewna grawitacyjna. W pomieszczeniach gdzie są odbiorniki gazu jest wentylacja grawitacyjna wywiewna oprócz pomieszczeń nr 6, 4, 33, 58, 39, 56, 55, 54, 53, 51, 50B, 50, 50A, 79, 76, 76A, 101, 84, 86, 95, 95B, 93C, 93A, 92, 89 gdzie nie ma wentylacji wywiewnej grawitacyjnej, W związku z powyższym z każdej sali w/w zaprojektowano przewody /20 x 10/cm wykonane z blachy stalowej ocynkowanej wyprowadzone nad dach budynku. Przewody należy obudować płytą kartonowo- gipsową. Przewody wentylacyjne istniejące i kończące się na poddaszu należy przedłużyć i wyprowadzić nad dach budynku Instalacje rurowe. Przewody gazowe należy wykonać z rur stalowych bez szwu wg PN-94/H Rury łączyć za pomocą spawania. Próbę szczelności wykonać zgodnie z PN-92/M Zabezpieczenia antykorozyjne

5 5 Przewody oraz konstrukcje wsporcze zabezpieczyć przez nałożenie powłok malarskich. Przygotowanie powierzchni do malowania: - odtłuścić - odrdzewić - oczyścić do 3- go stopnia czystości (wg PN- 80/H ) Malowanie powierzchni: I i II warstwa... farba silikonowa do gruntowania SWW (2- krotnie) III warstwa... emalia silikonowa SWW (1- krotnie) Przewody pomalować na kolor ścian w pomieszczeniach Instalacje uziemiające i ochronne przed elektrostatycznością. Instalacje rurową połączyć dwupunktowo do uziemienia. Wymagana wartość rezystencji uziomów zgodnie z normą nie może być większa niż 7Ω Odbiór końcowy. Instalacja gazu musi być dopuszczona protokolarnie do eksploatacji przy udziale autoryzowanego dostawcy gazu. Odbiór instalacji gazowej i polega na dostarczeniu i sprawdzeniu: - zgodności wykonania instalacji z projektem i zmianami wniesionymi przez projektanta na etapie realizacji, - atestów, certyfikatów, świadectw dopuszczenia dotyczących zastosowanych materiałów i armatury, których dostarczenie ciąży na dostawcy urządzeń i materiałów, - protokół wykonania prób i badań jak: szczelności instalacji, pomiarów odporności instalacji uziomu, sprawdzenia prawidłowości działania urządzeń.

6 6 Wyszczególnienie dokumentów, które powinien posiadać Inwestor po zakończeniu realizacji instalacji: - odpisów atestów na rury i kształtki oraz kurtki gazowe i reduktory - protokół próby szczelności instalacji - protokół badania uziemienia instalacji - protokół nagazowania instalacji - Dziennik Budowy - oświadczenie kierownika budowy o wykonaniu robót zgodnie z pozwoleniem na budowę, dokumentację techniczną i Polskimi normami.

7 Zestawienie materiałów. Nazwa i opis Typ./ Producent/ Sztuk/m Nr kat. Dostawca palnik laboratoryjny - inwestor 94, 0 szt. kuchenka gazowa 4-ro - inwestor 1, 0 szt. palnikowa z piekarnikiem zawór kulowy DN , 0 szt. zawór kulowy DN , 0 szt. rury stalowe bez szwu PN-94/H- 90, 0 m DN rury stalowe bez szwu 135, 0 m DN25 rury stalowe bez szwu PN-94/H- 14, 0 m DN rury stalowe bez szwu PN-94/H- 425, 0 m D detektor DEX 1 44, 0 kpl moduł alarmowy kaskada MD4Z 8, 0 kpl moduł alarmowy MD4 3, 0 kpl zawór elektromagnetyczny - 8, 0 kpl DN 25 Połączenie izolujące - - 1, 0 DN 25 mm Szybkozłącze DN , 0 szt. Belka przyłączeniowa - - 1, 0 szt. gazomierza Przewód /20 x 10/ z blachy , 0 m stalowej ocynkowanej ocieplony zawór elektromagnetyczny - - 1, 0 szt. DN 32 zawór kulowy DN , 0 szt.

8 8 2.0 Aktywny system bezpieczeństwa instalacji gazowej typu GX. W pomieszczeniach gdzie zlokalizowane są odbiorniki gazowe należy zamontować detektory DEX 1 wykrywające gaz ziemny. System bezpieczeństwa kaskadowy składający się z : - DEX-1 detektor gazu - MD-4 modół alarmowy - MAG-2 zawór elektromagnetyczny DN25 mm - S-3 Sygnalizacja świetlna - LB-1 sygnalizacja dzwiękowa Sygnalizację świetlną i dźwiękową zainstalować na korytarzu. Zawór elektromagnetyczny na instalacji. Detektor gazu DEX 1 montować na suficie.

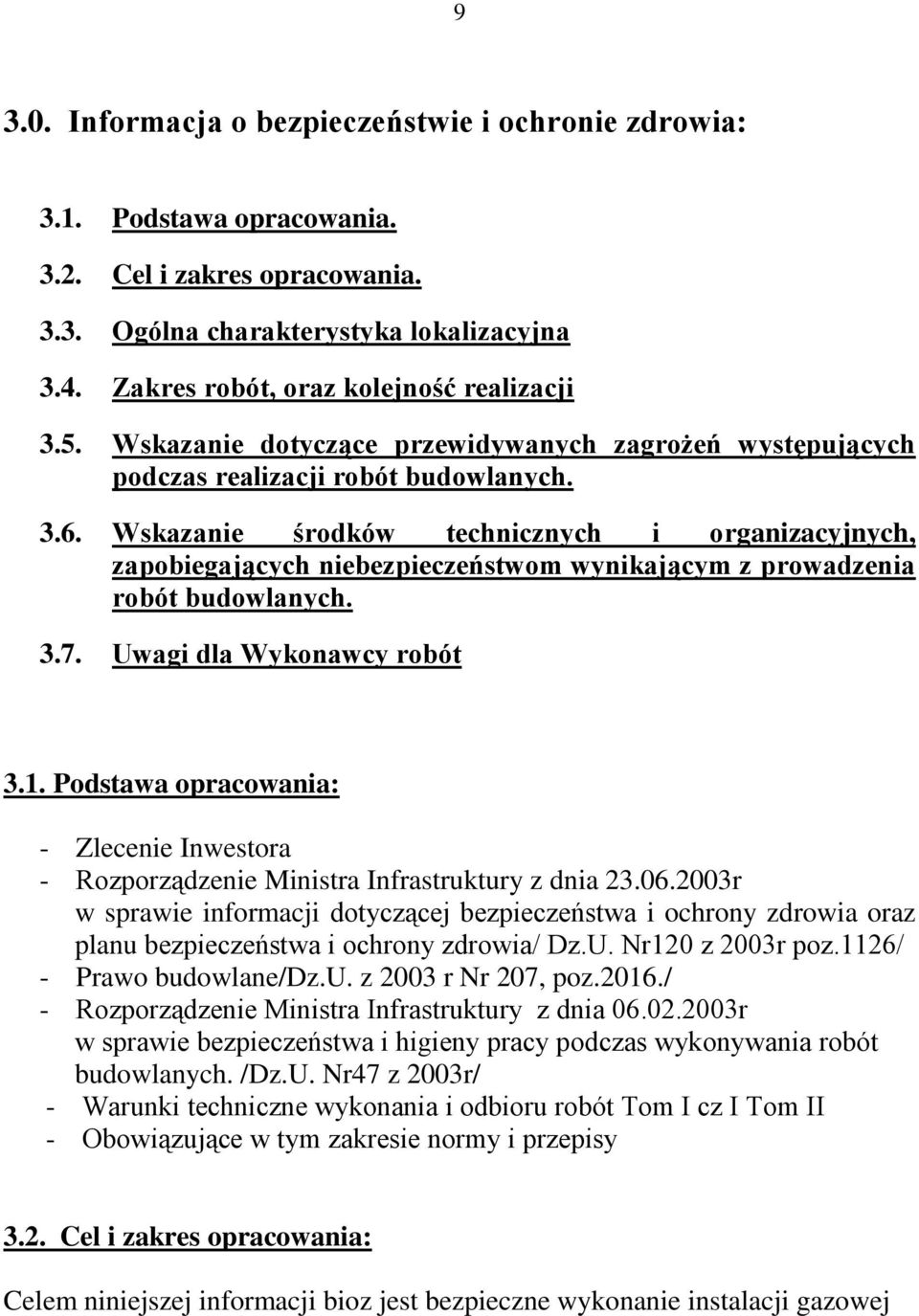

9 Informacja o bezpieczeństwie i ochronie zdrowia: 3.1. Podstawa opracowania Cel i zakres opracowania Ogólna charakterystyka lokalizacyjna 3.4. Zakres robót, oraz kolejność realizacji 3.5. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z prowadzenia robót budowlanych Uwagi dla Wykonawcy robót 3.1. Podstawa opracowania: - Zlecenie Inwestora - Rozporządzenie Ministra Infrastruktury z dnia r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia/ Dz.U. Nr120 z 2003r poz.1126/ - Prawo budowlane/dz.u. z 2003 r Nr 207, poz.2016./ - Rozporządzenie Ministra Infrastruktury z dnia r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. /Dz.U. Nr47 z 2003r/ - Warunki techniczne wykonania i odbioru robót Tom I cz I Tom II - Obowiązujące w tym zakresie normy i przepisy 3.2. Cel i zakres opracowania: Celem niniejszej informacji bioz jest bezpieczne wykonanie instalacji gazowej
