Wózek czujników gdx-cart-g

Transkrypt

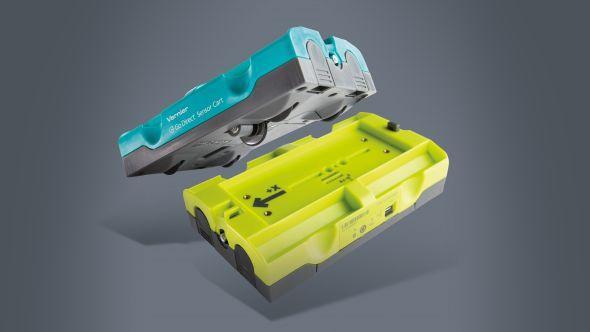

1 Wózek czujników gdx-cart-g Dzięki wózkowi z czujnikiem ruchu Go Direct uczniowie mogą badać siłę, pozycję, prędkość i przyspieszenie bezpośrednio na urządzeniu obsługującym technologię Bluetooth - bez kabli i dodatkowego wyposażenia. Każdy wózek ma wbudowane czujniki, aby uprościć konfigurację eksperymentu i umożliwić prowadzenie badań na torze lub poza nim. Go Direct Sensor Cart może być używany do demonstracji kinematyki i dynamiki, ale może być również wykorzystywany jako indywidualny czujnik. Zawieś masę i sprężynę z czujnika siły, aby zbadać prosty ruch harmoniczny lub przymocuj wózek do obrotnicy, aby zbadać przyspieszenie dośrodkowe. Wózek zawiera w sobie: tarczę enkodera do mierzenia pozycji 3-osiowy akcelerometr do pomiaru przyspieszenia czujnik siły ± 50 N do pomiaru popychania i ciągnięcia

2 Miejsce na odważniki do zmiany całkowitej masy Zderzak do badań kolizji Koła o niskim współczynniku tarcia zapewniają równomierny ruch Wymienne wkładki magnetyczne i wtykowe do zderzeń elastycznych i nieelastycznych Koszyk czujników Go Direct może być używany w różnych eksperymentach: Zmiana pozycji, prędkości i przyspieszenia, gdy wózek toczy się swobodnie w górę i w dół pochyłości. Kolizje między dwoma wózkami, zachowanie pędu czy zmiany energii podczas różnych typów kolizji. Zbadaj związek między siłą, masą i przyspieszeniem. Zbadaj energie związane z prostym ruchem harmonicznym. Zmierz zmianę pędu wózka i porównaj go z impulsem, który otrzymuje. Go Direct Sensor Cart łączy się bezpośrednio z urządzeniem mobilnym, Chromebookiem lub komputerem za pomocą naszej bezpłatnej aplikacji Graphical Analysis 4. Wózek Go Direct Sensor jest dostępny w kolorze zielonym i żółtym, aby ułatwić dyskusje w klasie na temat kolizji. Nazwy kolumn danych mają oznaczenie Y lub G, dzięki czemu można odróżnić wózki od siebie w tabeli danych. Gdy używany jest tylko jeden wózek, zignoruj przyrostek. Uwaga: produkty Vernier są przeznaczone do użytku edukacyjnego. Nasze produkty nie są zaprojektowane, ani nie są zalecane do jakichkolwiek procesów przemysłowych, medycznych lub komercyjnych, takich jak wsparcie dla życia, diagnoza pacjentów, kontrola procesu produkcyjnego lub wszelkiego rodzaju testy przemysłowe.

3 Co jest w zestawie: Wózek czujników Go Direct Hak Gumowy zderzak z płaskim dnem Kołek antypoślizgowy Puste karty (4) Kabel Micro USB Pierwsze kroki: Zobacz następujący link dla informacji o połączeniu specyficznych dla platformy: Połączenie Bluetooth 1. Zainstaluj analizę graficzną 4 na komputerze, urządzeniu mobilnym lub Chromebooku. Informacje na temat dostępności oprogramowania można znaleźć na stronie 2. Ładuj wózek przez co najmniej 8 godzin przed pierwszym użyciem. 3. Włącz swój wózek sensorowy, naciskając raz przycisk zasilania. Dioda LED Bluetooth zacznie migać na czerwono. 4. Uruchom analizę graficzną Kliknij lub dotknij Sensor Data Collection. 6. Kliknij lub dotknij swojego koszyka czujników GO Direct z listy odkrytych urządzeń bezprzewodowych. Identyfikator czujnika znajduje się w pobliżu kodu kreskowego na czujniku. Dioda LED Bluetooth zacznie migać na zielono, gdy zostanie poprawnie podłączona. 7. Aktywny kanał znajduje się na liście kanałów czujników podłączonych urządzeń. Aby zmienić kanały, zaznacz pole wyboru obok kanałów czujników, które chcesz aktywować. 8. Kliknij lub dotknij Gotowe, aby przejść do trybu zbierania danych. Ładowanie wózka czujnika Podłącz wózek czujnika GO Direct do załączonego kabla Micro USB i dowolnego urządzenia USB przez osiem godzin.

4 Możesz także naładować do ośmiu wózków Go Direct Sensor jednocześnie, za pomocą naszej Go Charge Station, sprzedawanej osobno (kod zamówienia: GDX-CRG). Ładowanie Pomarańczowa dioda LED obok ikony baterii świeci się podczas ładowania czujnika. W pełni naładowany Zielona dioda LED obok ikony akumulatora świeci się, gdy czujnik jest w pełni naładowany. Zasilanie wózka Włącz wózek Naciśnij raz przycisk. Czerwony wskaźnik LED obok ikony Bluetooth miga, gdy urządzenie jest włączone. Przełącz wózek w tryb uśpienia Naciśnij i przytrzymaj przycisk przez ponad trzy sekundy, aby przejść w tryb uśpienia. Czerwony wskaźnik LED przestaje migać podczas snu. Podłączanie wózka czujnika Zobacz poniższy link, aby uzyskać aktualne informacje o połączeniu: Łączenie przez Bluetooth Gotowy do podłączenia Czerwona dioda LED obok ikony Bluetooth miga, gdy czujnik jest obudzony i gotowy do podłączenia. Połączony Zielona dioda obok ikony Bluetooth miga, gdy czujnik jest podłączony przez Bluetooth. Łączenie przez USB Podłączone i ładowanie Pomarańczowa dioda LED obok ikony baterii świeci ciągłym światłem, gdy czujnik jest podłączony do analizy graficznej przez USB i ładuje urządzenie. LED obok Bluetooth jest wyłączony.

5 Podłączony, w pełni naładowany Zielona dioda LED obok ikony baterii świeci ciągłym światłem, gdy czujnik zostanie podłączony do analizy graficznej przez USB i całkowicie naładowany. LED obok ikony Bluetooth jest wyłączony. Ładowanie przez USB, połączone przez Bluetooth Pomarańczowa dioda LED obok ikony baterii świeci ciągłym światłem, gdy czujnik jest podłączony do ładowarki przez USB i ładuje urządzenie. Zielona dioda obok ikony Bluetooth miga, gdy czujnik jest podłączony przez Bluetooth. Identyfikacja czujnika Możesz sprawić, że dioda LED Bluetooth zacznie migać na czerwono i zielono, klikając opcję Znajdź w informacjach o czujniku. Jest to przydatne do rozróżniania dwóch identycznych czujników. Korzystanie z wózka czujnika Podłącz czujnik postępując zgodnie z krokami opisanymi w rozdziale "Wprowadzenie" niniejszej instrukcji. Kanały Go Direct Sensor Cart Cart ma pięć kanałów pomiarowych. Nazwy kanałów są Siła Przyspieszenie osi X. Przyspieszenie osi Y. Przyspieszenie osi Z. Domyślnym kanałem aktywnym po pierwszym podłączeniu koszyka jest pozycja. Program GA4 oblicza dane prędkości i przyspieszenia z informacji o pozycji. Odczyt pozycji zmienia się wraz z obrotem koła enkodera. Jeśli wózek zostanie podniesiony i przeniesiony w inne miejsce bez toczenia koła enkodera, odczyt pozycji nie ulegnie zmianie. Zachowanie jest podobne do myszy na komputerze.

6 Siła Domyślny kanał aktywny po podłączeniu czujnika jest wymuszony. Kanał siły mierzy popycha i ciągnie wzdłuż głównej osi korpusu czujnika. Użyj haka do ciągnięcia i mocowania zderzaka do pchania. Ciągnięcia są rejestrowane jako siły dodatnie, a popchnięcia są rejestrowane jako siły ujemne, chyba że odczyty czujnika są odwrócone w GA4. Nie skręcaj ani nie wyjmuj sześciokątnej tulei czujnika siły. Usunięcie uszkodzi celkę pomiarową. Przyśpieszenie Istnieją trzy kanały przyspieszenia, mierzone pojedynczym układem, który znajduje się pod 3- osiową ikoną na etykiecie. Ikona pokazuje dodatni kierunek dla każdej osi, przy czym kierunek przyspieszenia x jest równoległy do siły ciągnącej na czujniku siły i kierunek z prosto do góry przez etykietę. Każdy kierunek przyspieszenia można zmierzyć oddzielnie. Jeśli zdecydujesz się aktywować wszystkie trzy kanały akceleracji naraz, możesz utworzyć kolumnę obliczeniową dla całkowitej wartości przyspieszenia. Wózek z czujnikiem może być używany z lub bez toru. Korzystanie z wózka na stole lub podłodze umożliwia bardzo łatwe konfigurowanie eksperymentu, ale tor pozwala na przeprowadzanie bardziej ciekawych eksperymentów, w tym kolizji. Wózek czujnikowy jest kompatybilny z wieloma typowymi torami dynamiki, w tym z szyną i ławką optyczną o długości 1,2 m. Antypoślizgowy kołek Wózek zawiera blokadę antypoślizgową. Kołek porusza się w środkowym rowku bieżni Vernier Track, umożliwiając swobodny ruch wózka. Jeśli chcesz użyć wózka na stole lub podłodze, wyjmij kołek, ciągnąc i przekręcając. zderzak Wózek zawiera sprężynowy zderzak kolizji. Aby użyć go, naciśnij jednocześnie przycisk poziomy nad nim i wciśnij tłok, aż się zablokuje. Aby zwolnić, naciśnij pinezkę z górnej części wózka. Siłę można regulować. Aby wyregulować siłę zwalniania tłoka, obróć tłok, gdy jest on wyciągnięty. Nieskalibrowana skala widoczna jest na spodniej stronie wózka. Użyj tej skali, aby powrócić do poprzedniego ustawienia. Wózek tłoka jest zdolny do superelastycznych zderzeń. Aby włączyć ten tryb, użyj małego śrubokręta, aby odblokować ciemnoszarą plastikową zatyczkę poniżej głównego nurnika. Naciśnij wtyczkę za pomocą śrubokręta i obróć o jedną czwartą obrotu w lewo, aby odblokować. Wtyczka rozciąga się na około 2 mm. Zablokuj tłok, tak jak poprzednio, aby przygotować się do zderzenia

7 superelastycznego. W kolizji wtyczka najpierw uderzy i wyzwoli zwolnienie tłoka.aby wyłączyć superelastyczny tryb kolizji, użyj małego śrubokręta do wciśnięcia i przekręcenia wtyczki o jedną czwartą obrotu w prawo. Zablokuje się w odpowiedniej pozycji. Dostępny jest zestaw akcesoriów (kod zamówienia GDX-CART-AK) Zestaw jest zalecany dla bardziej zaawansowanych użytkowników. Kalibracja wózka czujnika Kanał pozycji nie musi być kalibrowany ani kalibrowany. Kanał pozycji można wyzerować. Jest to przydatne do ustalenia pozycji zerowej na torze. Nie zeruj wózka po zerowaniu, aby uniknąć zakłócenia zerowego. Czujnik położenia można również odwrócić. Jest to przydatne, gdy używa się dwóch wózków w trybie kolizji z czujnikami siły skierowanymi do siebie. Aby umieścić oba wózki na tym samym układzie współrzędnych, odwróć kierunek położenia i czujniki siły na jednym wózku, a następnie zeruj pozycje wózka, gdy wózki będą w kontakcie. Siła w N Ten czujnik jest skalibrowany fabrycznie. Jeśli chcesz samodzielnie skalibrować czujnik siły, użyj kalibracji dwupunktowej: bez użycia siły i przyłożonej znanej siły. Najłatwiej jest po prostu zawiesić masę z haka. Zalecamy masę 1 kg. Podczas kalibracji nie należy przekraczać maksymalnej wartości 50 N. Czujnik siły można wyzerować. Jest to przydatne po kalibracji, aby usunąć ciężar haka. Czujnik siły można również odwrócić, aby pchanie było dodatnie. Przyspieszenie X, Y i Z wm / s 2 Ten czujnik jest skalibrowany fabrycznie. Dane techniczne Rozdzielczość pozycji 0,25 mm, wyświetlając z dokładnością do 1 mm Masa nominalna 275 g bez akcesoriów Port akcesoriów Dostępne do przyszłej rozbudowy

8 czas reakcji 1 ms Zakres siły ± 50 N Zakres przyspieszenia ± 160 m / s 2 Specyfikacja USB USB 2.0 pełna prędkość Specyfikacja bezprzewodowa Bluetooth v4.2 Maksymalny zasięg bezprzewodowy 30 m (bez przeszkód) Wymiary Długość: 16,6 cm, bez akcesoriów przymocowanych do czujnika siły Szerokość: 9,6 cm Wysokość: 4,7 cm Bateria 650 mah Li-Poly do ponownego ładowania Żywotność baterii (pojedyncze pełne naładowanie) ~ 10 godzin ciągłego zbierania danych Żywotność baterii (długoterminowa) ~ 300 pełnych cykli ładowania (kilka lat w zależności od zastosowania) Bezpieczeństwo Koła są obciążone sprężyną, dzięki czemu będą się cofać, gdy zostanie zastosowana nadmierna siła.

9 Utrzymanie: Informacje o akumulatorze Koszyk czujnika GO Direct zawiera niewielką baterię litowo-jonową. System zaprojektowano tak, aby zużywał bardzo mało energii i nie obciążał baterii. Chociaż bateria jest objęta gwarancją na jeden rok, oczekiwana żywotność baterii powinna wynosić kilka lat. Baterie zapasowe są dostępne w wersji Vernier (kod zamówienia: GDX-BAT-650). Przechowywanie i konserwacja Aby przechowywać wózek czujnika GO Direct przez dłuższy czas, należy przełączyć urządzenie w tryb uśpienia, przytrzymując przycisk przez co najmniej trzy sekundy.czerwona dioda przestanie migać, aby pokazać, że urządzenie znajduje się w trybie uśpienia. Po kilku miesiącach bateria rozładuje się, ale nie zostanie uszkodzona. Po takim przechowywaniu ładuj urządzenie przez kilka godzin, a urządzenie będzie gotowe do pracy. Wystawienie akumulatora na działanie temperatur powyżej 35 C (95 F) skróci jego żywotność. Jeśli to możliwe, przechowuj urządzenie w miejscu, które nie jest narażone na skrajne temperatury. Wodoodporność Wózek czujnika GO Direct nie jest wodoodporny i nigdy nie powinien być zanurzony w wodzie. Jeśli do urządzenia dostanie się woda, natychmiast wyłącz urządzenie (naciśnij i przytrzymaj przycisk zasilania przez ponad trzy sekundy). Odłącz czujnik i kabel ładujący i wyjmij baterię. Przed ponownym użyciem urządzenia pozwól mu dokładnie wyschnąć. Nie próbuj suszyć za pomocą zewnętrznego źródła ciepła. Jak działa czujnik Kanał pozycyjny wykorzystuje system enkoderów optycznych. Gdy koło pomiarowe obraca się, położenie dołączonej tarczy z radialnymi oznaczeniami jest wykrywane przez parę czujników optycznych. Od liczenia zdarzeń i ich kolejności można obliczyć kąt obrotu i kierunek obrotu. Kąt jest zamieniany na zmianę położenia za pomocą średnicy tarczy pomiarowej., gdy wózek jest po raz pierwszy podłączony do oprogramowania, jest zatem używana jako zero. Kanał pozycji można wyzerować w oprogramowaniu zgodnie z potrzebami. Prędkość i przyspieszenie są obliczane w oprogramowaniu z danych pozycji i czasu.
