1 Przymiar ArborSonic 3D z komunikacją Bluetooth modele 1600 mm i 2000 mm Instrukcja użytkownika wer. 1.0 kwiecień

2 Wstęp Przymiar z funkcją komunikacji przez Bluetooth jest narzędziem do szybkiego pomiaru odległości (mm) pomiędzy dwoma punktami, z opcją przesyłu wyniku do komputera PC za pośrednictwem protokołu Bluetooth. Urządzenie przyspiesza obmiary pni o nieregularnym kształcie i wyznaczanie pozycji czujników dla tomografu ArborSonic 3D. Instalacja Instalacja modułu Bluetooth przymiaru przypomina instalację modułu Bluetooth w systemie tomografu ArborSonic 3D. Sprawdzić, czy na komputerze PC aktywowano protokół Bluetooth. Niektóre komputery posiadają zewnętrzny przycisk do włączania komunikacji bezprzewodowej. Uruchomić przymiar naciskając jeden raz jego przycisk. Przez około 6 sekund wyświetlane są znaki '-----', co wskazuje, że trwa uruchamianie. Urządzenie jest gotowe do pomiarów, gdy na wyświetlaczu pojawią się cyfry. Wyświetlaną wartość bieżącą można przesłać naciskając jeden raz przycisk. Otworzyć panel sterowania na komputerze. Kliknąć ikonę Bluetooth i wybrać polecenie Dodaj urządzenie. Zaczekać, aż na liście wyświetlone zostanie urządzenie przymiaru ("Caliper"). Dodać urządzenie. Wprowadzić kod, domyślnie Zapamiętać numer portu COM, który zostanie wyświetlony na koniec procedury instalacji. Uruchomić program ArborSonic 3D, przejść do ustawień klikając ikonę w górnym pasku i wybrać "Bluetooth Caliper". Zaczekać aż komputer zresetuje wszystkie porty COM, co może trwać do minuty. Wybrać port z numerem wyświetlonym na koniec procedury instalacji Bluetooth. Zapisać ustawienia, zamknąć i ponownie uruchomić program. Korzystanie z przymiaru Bluetooth Umieścić dwa ramiona przymiaru w szczelinach na głównym elemencie. Ramiona i szczeliny są numerowane, więc należy przestrzegać numeracji. W przeciwnym razie, niektóre elementy mogą ulec uszkodzeniu. Przesunąć ramiona do pozycji, w której stykają się trzpienie na końcach. Jeżeli w tym położeniu nie zostanie wskazana wartość 0000, nacisnąć i przytrzymać przycisk przed 5 sekund do momentu wyświetlenia "C 000". Czynność spowoduje kalibrację przymiaru i wyzerowanie wskazania. Następnie rozewrzeć ramiona, aby odległość pomiędzy dwoma ramionami wynosiła 1600 (lub 2000 mm) co odpowiada 63,0 (lub 78,74) w calach. Użyć taśmy mierniczej. Nacisnąć i przytrzymać na 5 sekund przycisk aż do wskazania "C 160" i skalibrowania drugiej pozycji. Wyświetlana jest maks. odległość 1600 mm (lub 1999 mm - w zależności od modelu) mm wskazywane jest jako Uruchomić program ArborSonic 3D i przejść na ekran geometrii. Aby użyć przymiaru, wybrać kształt nieregularny, kołowy lub eliptyczny. Uruchomić przyrząd i nacisnąć przycisk "Start Bt Caliper". Przez głośniki komputera nadawany jest komunikat głosowy "Zmierz odległość pomiędzy punktami 1 i 2". Umieścić jeden z trzpieni przymiaru w punkcie, w którym szpilka czujnika 1 wprowadzona jest w korę, a drugi trzpień w punkcie czujnika 2. Następnie nacisnąć przycisk 2

3 pomiaru. Dane powinny być przesłane natychmiast, a przez głośniki będą zgłaszane wskazówki dla kolejne pary czujników. Upewnić się, że włączono głośniki i ustawiono maksymalną głośność. Po zarejestrowaniu wszystkich punktów, na ekranie wyświetlany jest kształt pnia umożliwiając weryfikację danych. Jeżeli podczas pomiaru wystąpiły błędy (na przykład zmierzona odległość pomiędzy czujnikami różni się od warunków programu), obraz będzie zdeformowany lub nie pojawi się w ogóle. W takim przypadku, poprawić dane zaznaczając myszką odpowiednie pole lub powtórzyć całą procedurę pomiarową. Przymiar jest automatycznie wyłączany 60 sekund po ostatniej transmisji danych. Aby urządzenie nie było automatycznie wyłączone, nacisnąć przycisk, aż dioda przestanie pulsować. Konserwacja Przymiar ma wbudowane baterie akumulatorowe, które można doładowywać dostarczonym kablem przez port USB. Czas ładowania wynosi ok. 25 godz. Podczas ładowania włączona jest czerwona dioda. Po naładowaniu baterii dioda zmienia kolor na zielony. Aktualny stan baterii można sprawdzić w programie ArborSonic. Na ekranie wyświetlane jest napięcie baterii. Aktualne napięcie wskazywane jest po naciśnięciu przycisku przymiaru. Jeżeli napięcie spadnie poniżej 3,5V, baterię należy wymienić. WAŻNE: Głębokie rozładowywanie baterii może ją uszkodzić, więc zaleca się utrzymywanie stanu naładowania. Jeżeli przyrząd nie będzie używany przez 4-5 miesięcy, doładować wcześniej baterię. Przyrząd nie jest wodoodporny i nie należy go używać w deszczu. Oczywiście delikatny kontakt z kroplami deszczu jest dozwolony. Podczas demontażu ramion należy się upewnić, że są one odciągane w kierunku prostopadłym. Nie zginać ramion, ponieważ grozi to deformacją przyrządu. W przypadku dodatkowych pytań prosimy o kontakt: Peter Divos Tel.: office@fakopp.com Internet: 3

4 Ilustracja: ArborSonic - Przymiar z komunikacją Bluetooth, ramiona zdemontowane, model 1600 mm Kalibracja położenia 0 mm po naciśnięciu i przytrzymaniu przycisku. 4

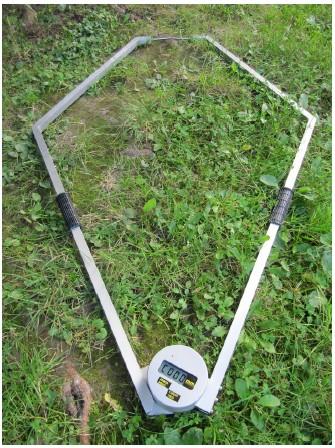

5 Użytkowanie przymiaru. Kalibracja położenia maksymalnego, model 1600 mm. 5

6 Kalibracja położenia maksymalnego, wersja 1600 mm. Kalibracja położenia 0 mm po naciśnięciu i przytrzymaniu przycisku, model 2000 mm 6

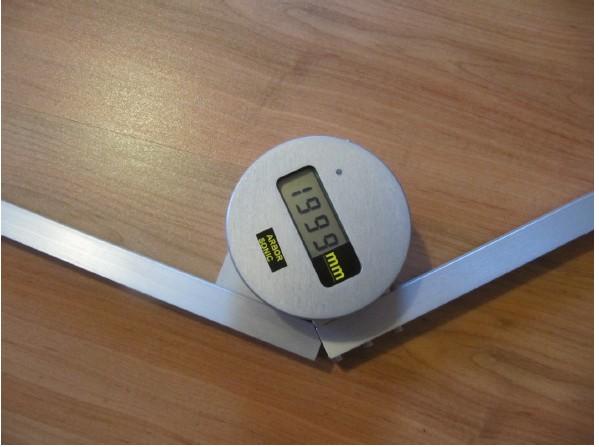

7 Odległość w mm wskazana na wyświetlaczu, wersja 2000 mm. Struktura danych: Prędkość transmisji: 9600 Bity danych: 8 Bity stopu: 1 Parzystość: Brak Sterowanie: XON/XOFF 7

8 Struktura danych: DANE: odległość pomiędzy trzpieniami, BAT: napięcie baterii w mv. 8
