1 INSTRUKCJA OBSŁUGI DRUKARKA ETYKIET LOGISTYCZNYCH MODEL:

2 WSTĘP Dziękujemy za zakup drukarki Qoltec. Drukarka jest zaprojektowana do druku w czasie rzeczywistym i wsadowym, aby usprawnić proces wysyłki. Jest to drukarka termiczna i nie wymaga atramentu ani tonera. Wydruki będą wykonywane natychmiast przez nagrzanie kompatybilnych etykiet. Przeczytaj uważnie tę instrukcją obsługi, ponieważ nieprawidłowe działanie może spowodować uszkodzenie drukarki. UWAGA Głowica drukarki (TPH) może być bardzo gorąca. Nie dotykaj głowicy drukarki ani części w jej pobliżu po drukowaniu.

3 SKRÓCONA WERSJA INSTALACJI Upewnij się, że drukarka jest wyłączona Podłącz kabel zasilający Podłącz kabel USB Włącz zasilanie WINDOWS: USTAWIENIA DRUKOWANIA Wejdź w panel sterowania wyświetl urządzenia i drukarki naciśnij prawym przyciskiem myszy na nowo zainstalowaną drukarkę QR-588 Label. Wybierz z listy preferencje drukowania. Wejdź w ustawienia zaawansowane. Rozwiń listę rozmiar papieru : wybierz rozmiar etykiety z rozwijanej listy. Zapisz ustawienia i przejdź do ustawień etykiety. Etykiety 4 x 6 to przeważnie 100 mm na 150 mm.

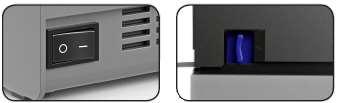

4 MAC: USTAWIENIA DRUKOWANIA W preferencjach systemowych otwórz drukarki&skanery i naciśnij przycisk +, aby dodać nową drukarkę. Podświetl nowo dodaną drukarkę, kliknij na użycie i wybierz z listy rozwijanej wybierz oprogramowanie. Znajdź drukarkę Qoltec i kliknij na ok/dodaj. USTAWIENIA ETYKIETY Drukarka jest zdolna do pracy z wieloma etykietami. Aby zainicjować automatyczną identyfikację etykiety, wykonaj następujące kroki: Wyłącz drukarkę Naciśnij boczny przycisk zwalniający, aby otworzyć pokrywę Załaduj etykietę i upewnij się, że prowadnice są oparte o etykietę bez luki. Ostrożnie zamknij pokrywę Włącz zasilenie i poczekaj 5 sekund, aż drukarka zainicjalizuje się.

5 Naciśnij i trzymaj przycisk podajnika tak długo, aż usłyszysz jeden sygnał dźwiękowy Drukarka rozpocznie automatyczną identyfikację etykiety. KONSERWACJA Czyszczenie głowicy drukarki: 1. Wyłącz drukarkę, wyjmij kabel zasilający i otwórz pokrywę. 2. Głowica drukarki może być bardzo gorąca po zakończonym drukowaniu. Poczekaj aż głowica osiągnie odpowiednią temperaturę umożliwiającą wykonanie prac konserwacyjnych. 3. Wyczyść głowicę przy użyciu wacika nasączonego alkoholem (nie używaj wody). 4. Poczekaj, aż alkohol całkowicie wyparuje, następnie zamknij pokrywę. 5. Podłącz kabel zasilający i wydrukuj stronę testową, aby sprawdzić czy drukarka nie brudzi. UWAGA Upewnij się, że drukarka jest wyłączona na czas wykonywanych prac konserwacyjnych. Nie dotykaj ani nie zarysuj powierzchni głowicy drukującej, rolki lub czujników. Unikaj gazu, acetonu lub innych rozpuszczalników organicznych. Poczekaj, aż alkohol całkowicie wyparuje przed zamknięciem pokrywy. WSKAZÓWKI Za każdym razem, gdy zmieniasz rozmiar etykiety uruchom automatyczną identyfikację etykiet. Naciśnij przycisk podajnika na drukarce, aby pominąć pustą etykietę. Aby uruchomić autodiagnozę naciśnij i trzymaj przycisk podajnika dopóki nie usłyszysz dwóch krótkich sygnałów dźwiękowych. Unikaj słabej jakości etykiet ponieważ mogą uszkodzić drukarkę. Regularnie czyść głowicę drukarki.

6 Jeżeli papier zaciął się, wyłącz drukarkę i poczekaj aż głowica drukarki ochłodzi się. Otwórz pokrywę i upewnij się, że uszczelka jest czysta. Jeżeli jest brudna wyczyść za pomocą wacika nasączonego alkoholem. Poczekaj aż głowica wyschnie przed włączeniem drukarki. OPIS LAMPEK LED LED Opis Rozwiązanie Niebieski Prawidłowe działanie Miga na niebiesko Głowica drukarki jest przegrzana Drukarka samoczynnie wróci do normalnej pracy gdy głowica drukarki ochłodzi się Czerwona lampka miga co dwie sekundy Czerwona lampka miga dwa razy na sekundę Miga czerwona i niebieska lampka Brak papieru Pokrywa jest otwarta Nieprawidłowy format papieru Upewnij się, że papier jest prawidłowo włożony. Konieczne jest uruchomienie automatycznej identyfikacji etykiet Upewnij się, że pokrywa jest całkowicie zamknięta Upewni się, że papier nie zaciął się w drukarce. Upewnij się, że rozmiar papieru jest zgodny z ustawieniami w komputerze. Uruchom automatyczną identyfikację etykiety SPECYFIKACJA Metoda druku Rozdzielczość Maksymalna prędkość druku Szerokość papieru Grubość papieru Średnica rolki papieru Termiczna 203 dpi 150 mm/s mm mm 100 mm Obsługiwany papier Zasilacz Papier termiczny, czarne etykiety, termiczne etykiety 24 V / 2A

7 Żywotność drukowania Środowisko pracy Środowisko przechowywania Połączenie Kolor Waga Wymiary TPH 100 Km Temperatura: -10 do 50 o C Wilgotność: 10-90% (bez kondesacji) Temperatura -40 do 80 o C Wilgotność 5-95% (bez kondesacji) USB Popielaty 2.20 lbs / 1 kg Szerokość x głębokość x wysokość 75 mm x 195 mm x 85 mm ŚRODKI OSTROŻNOŚCI Głowica drukarki jest bardzo gorąca po zakończonym drukowaniu. Nie dotykaj głowicy drukarki. Nie zginaj kabla zasilającego i nie stawiaj na nim żadnych przedmiotów. Nie używaj drukarki w przypadku stwierdzenia jakichkolwiek nieprawidłowości, ponieważ może to spowodować pożar lub porażenie prądem. Trzymaj z dala od dzieci. Używaj tylko zatwierdzonych akcesoriów, nie rozmontowuj i nie naprawiaj na własną rękę. Drukarkę należy trzymać z daleka od wody i innych przedmiotów, które mogłyby przeniknąć do środka drukarki. Odłącz drukarkę od zasilania jeżeli jest nie używana przez dłuższy czas. WSPARCIE Drukarka posiada rok gwarancji. W razie problemów z drukarką skontaktuj się z dystrybutorem, aby uzyskać wskazówki lub naprawę gwarancyjną drukarki. Producent: ntec Ul. Chorzowska 44B Gliwice Poland
