Urządzenie teletransmisyjne, którego widok ścianki tylnej z gniazdami wejściowymi i wyjściowymi przedstawia zdjęcie to:

Wielkość: px
Rozpocząć pokaz od strony:

Download "Urządzenie teletransmisyjne, którego widok ścianki tylnej z gniazdami wejściowymi i wyjściowymi przedstawia zdjęcie to:"

Transkrypt

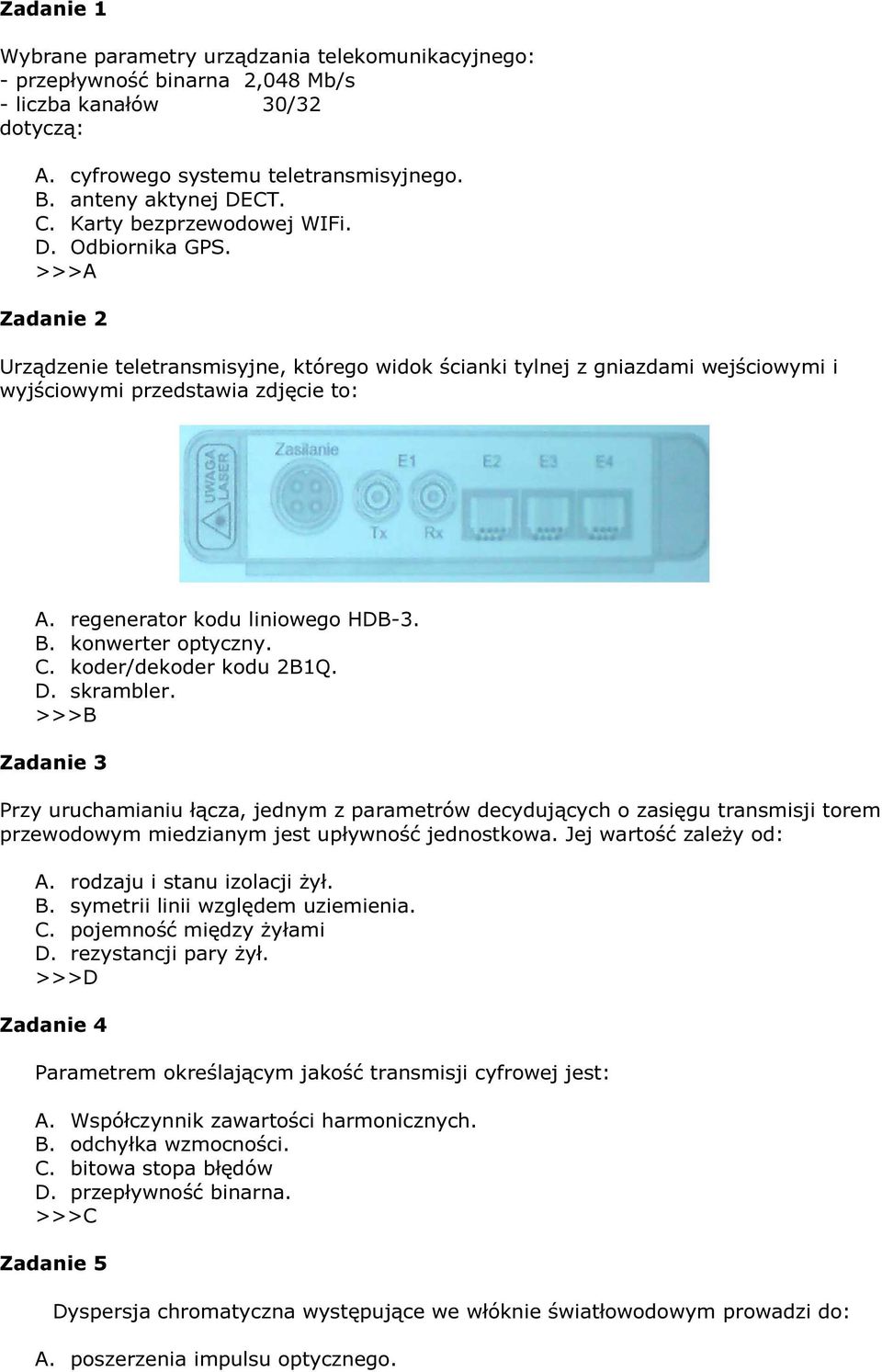

1 Zadanie 1 Wybrane parametry urządzania telekomunikacyjnego: - przepływność binarna 2,048 Mb/s - liczba kanałów 30/32 dotyczą: A. cyfrowego systemu teletransmisyjnego. B. anteny aktynej DECT. C. Karty bezprzewodowej WIFi. D. Odbiornika GPS. >>>A Zadanie 2 Urządzenie teletransmisyjne, którego widok ścianki tylnej z gniazdami wejściowymi i wyjściowymi przedstawia zdjęcie to: A. regenerator kodu liniowego HDB-3. B. konwerter optyczny. C. koder/dekoder kodu 2B1Q. D. skrambler. >>>B Zadanie 3 Przy uruchamianiu łącza, jednym z parametrów decydujących o zasięgu transmisji torem przewodowym miedzianym jest upływność jednostkowa. Jej wartość zależy od: A. rodzaju i stanu izolacji żył. B. symetrii linii względem uziemienia. C. pojemność między żyłami D. rezystancji pary żył. >>>D Zadanie 4 Parametrem określającym jakość transmisji cyfrowej jest: A. Współczynnik zawartości harmonicznych. B. odchyłka wzmocności. C. bitowa stopa błędów D. przepływność binarna. Zadanie 5 Dyspersja chromatyczna występujące we włóknie światłowodowym prowadzi do: A. poszerzenia impulsu optycznego.

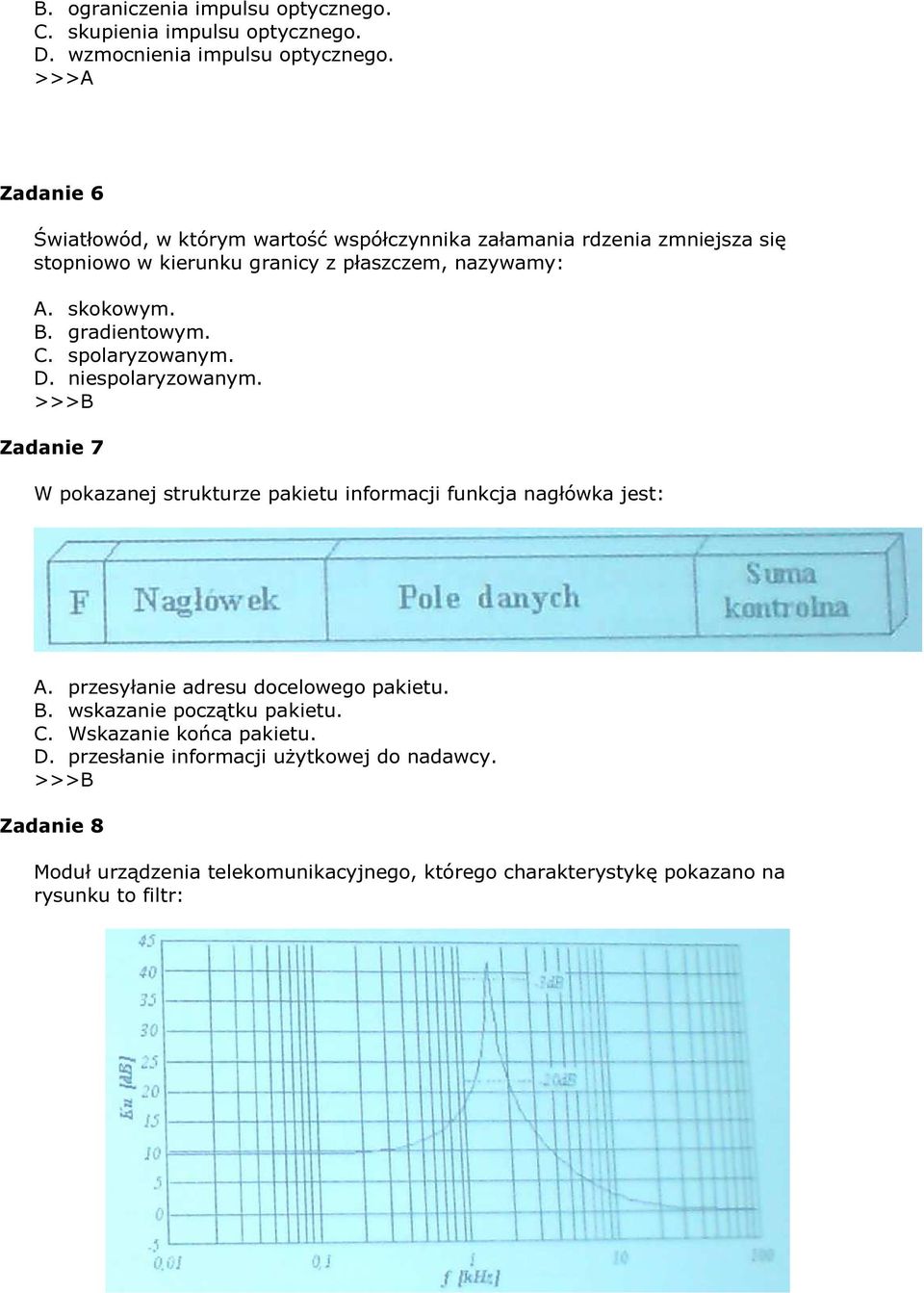

2 B. ograniczenia impulsu optycznego. C. skupienia impulsu optycznego. D. wzmocnienia impulsu optycznego. >>>A Zadanie 6 Światłowód, w którym wartość współczynnika załamania rdzenia zmniejsza się stopniowo w kierunku granicy z płaszczem, nazywamy: A. skokowym. B. gradientowym. C. spolaryzowanym. D. niespolaryzowanym. >>>B Zadanie 7 W pokazanej strukturze pakietu informacji funkcja nagłówka jest: A. przesyłanie adresu docelowego pakietu. B. wskazanie początku pakietu. C. Wskazanie końca pakietu. D. przesłanie informacji użytkowej do nadawcy. >>>B Zadanie 8 Moduł urządzenia telekomunikacyjnego, którego charakterystykę pokazano na rysunku to filtr:

3 A. aktywny dolno przepustowy. B. bierny górno przepustowy. C. aktywny pasmowo przepustowy. D. bierny pasmowo zaporowy. Zadanie 9 W sieci central telefonicznych miejskich występuje nieosiągalność połączeń realizowanych z centrali A do B, przy prawidłowych połączeń pozostałych wskaż, który podzespół sieci jest uszkodzony: A. komputer systemu rozliczeniowego sieci. B. abonenckie zespoły liniowe centrali B. C. abonenckie zespoły liniowe centrali A. D. Kabel między centralnego lub zespoły przyłączeniowe w kierunku A=>B. >>>D Zadanie 10 Jedną z podstawowych faz przetwarzania podczas modulacji PCM jest próbkowanie. Dla sygnału analogowego o widmie Hz, przyjmuje się częstotliwość próbkowania fp = 8 khz. Dla powyższych danych okres próbkowania wynosi: A. 75 µs B. 100 µs C. 125 µs D. 150 µs Zadanie 11 Rysunek przedstawia schemat blokowy łącza cyfrowego ISDN BRA. Wskaż zespół, który realizuje funkcje komutacyjne wewnątrz instalacji użytkownika oraz steruje dostępem do sieci publicznej:

4 A. TE 1 B. TA C. NT 1 D. NT 2 >>>D Zadanie 12 Ile urządzeń końcowych może jednocześni mieć dostęp do sieci publicznej PSTN z przyłącza ISDN BRA, którego schemat blokowy przedstawiono na rysunku? A. jedno

5 B. dwa C. trzy D. cztery >>>B Zadanie 13 Wskaż zespół, który w urządzeniu PCM 30/32, przedstawionym na rysunku, przekształca sygnał binarny do postaci kodu liniowego w celu wysłania do urządzeń traktu liniowego. A. (1) Modulator PAM. B. (2) Koder PCM. C. (3) Transkoder NRZZ/HDB-3. D. (4) Zegar liniowy. Zadanie 14 Sposób instalacji czterech telefonów cyfrowych ISDN u abonenta, przestawiony na rysunku, nosi nazwę:

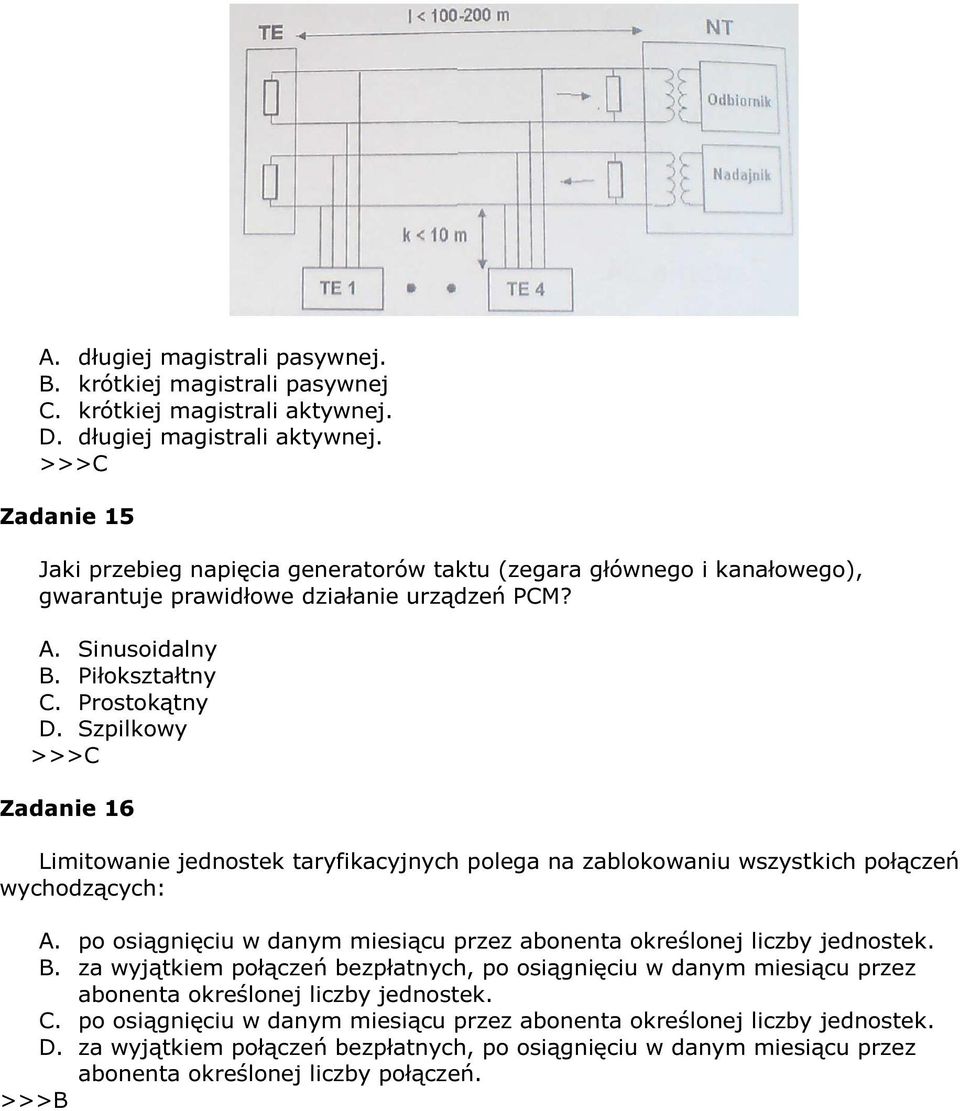

6 A. długiej magistrali pasywnej. B. krótkiej magistrali pasywnej C. krótkiej magistrali aktywnej. D. długiej magistrali aktywnej. Zadanie 15 Jaki przebieg napięcia generatorów taktu (zegara głównego i kanałowego), gwarantuje prawidłowe działanie urządzeń PCM? A. Sinusoidalny B. Piłokształtny C. Prostokątny D. Szpilkowy Zadanie 16 Limitowanie jednostek taryfikacyjnych polega na zablokowaniu wszystkich połączeń wychodzących: A. po osiągnięciu w danym miesiącu przez abonenta określonej liczby jednostek. B. za wyjątkiem połączeń bezpłatnych, po osiągnięciu w danym miesiącu przez abonenta określonej liczby jednostek. C. po osiągnięciu w danym miesiącu przez abonenta określonej liczby jednostek. D. za wyjątkiem połączeń bezpłatnych, po osiągnięciu w danym miesiącu przez abonenta określonej liczby połączeń. >>>B

7 Zadanie 17 Połączenie bloków GMSC z PSTN/ISDN/Sieci danych w systemie GSM umożliwia abonentom sieci komórkowej: A. rejestrację terminali ruchomych. B. kontrolę stacji bazowych. C. połączenie do sieci stacjonarnej. D. rejestrację abonentów obcych. Zadanie 18 Do napraw urządzeń pod napięciem 230V/50Hz użyjesz: A. wkrętaka płaskiego z izolowana rączką. B. wkrętaka płaskiego z izolowana rączka i izolowaną częścią metalową o niewiadomym napięciu probierczym.

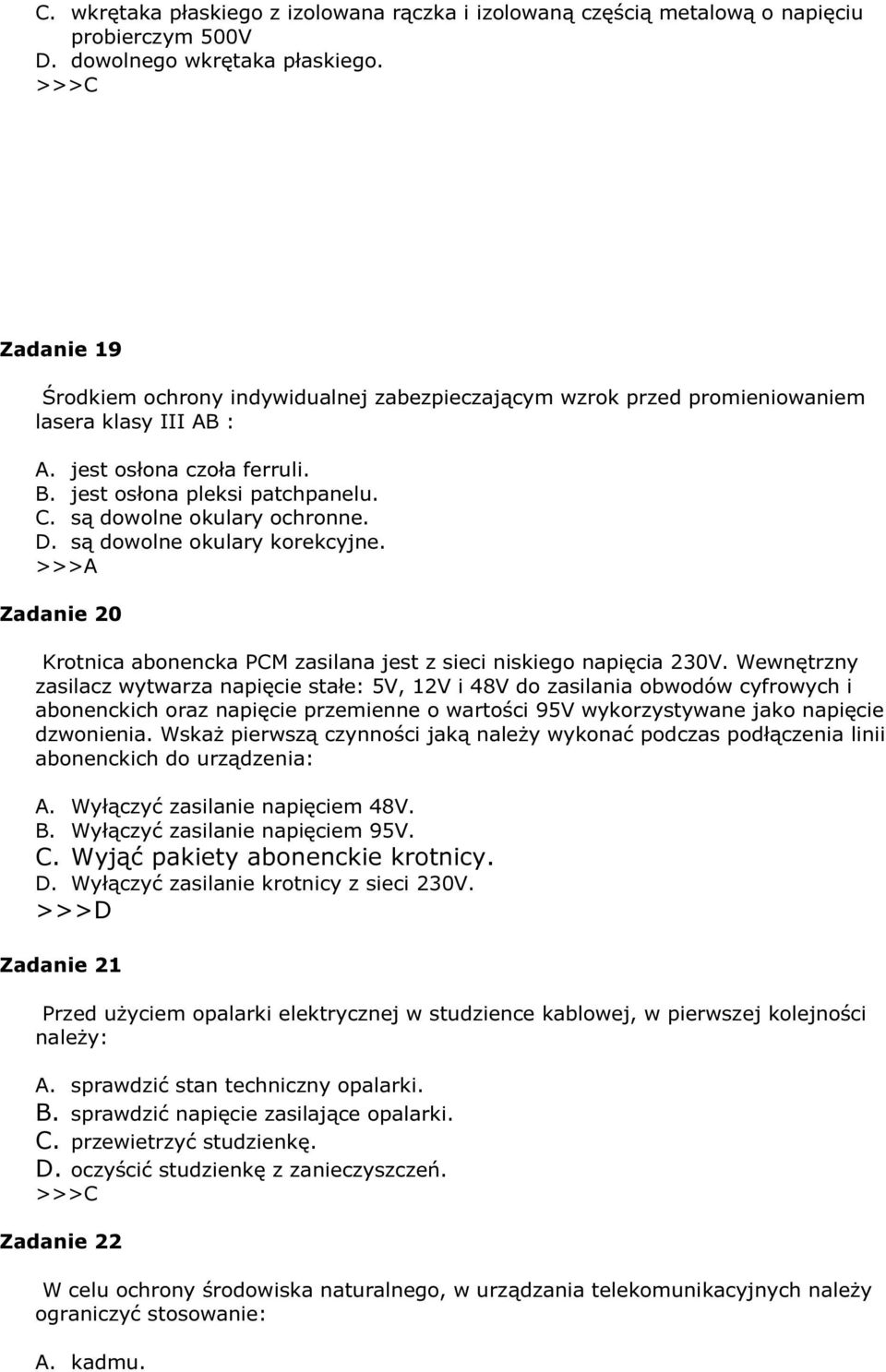

8 C. wkrętaka płaskiego z izolowana rączka i izolowaną częścią metalową o napięciu probierczym 500V D. dowolnego wkrętaka płaskiego. Zadanie 19 Środkiem ochrony indywidualnej zabezpieczającym wzrok przed promieniowaniem lasera klasy III AB : A. jest osłona czoła ferruli. B. jest osłona pleksi patchpanelu. C. są dowolne okulary ochronne. D. są dowolne okulary korekcyjne. >>>A Zadanie 20 Krotnica abonencka PCM zasilana jest z sieci niskiego napięcia 230V. Wewnętrzny zasilacz wytwarza napięcie stałe: 5V, 12V i 48V do zasilania obwodów cyfrowych i abonenckich oraz napięcie przemienne o wartości 95V wykorzystywane jako napięcie dzwonienia. Wskaż pierwszą czynności jaką należy wykonać podczas podłączenia linii abonenckich do urządzenia: A. Wyłączyć zasilanie napięciem 48V. B. Wyłączyć zasilanie napięciem 95V. C. Wyjąć pakiety abonenckie krotnicy. D. Wyłączyć zasilanie krotnicy z sieci 230V. >>>D Zadanie 21 Przed użyciem opalarki elektrycznej w studzience kablowej, w pierwszej kolejności należy: A. sprawdzić stan techniczny opalarki. B. sprawdzić napięcie zasilające opalarki. C. przewietrzyć studzienkę. D. oczyścić studzienkę z zanieczyszczeń. Zadanie 22 W celu ochrony środowiska naturalnego, w urządzania telekomunikacyjnych należy ograniczyć stosowanie: A. kadmu.

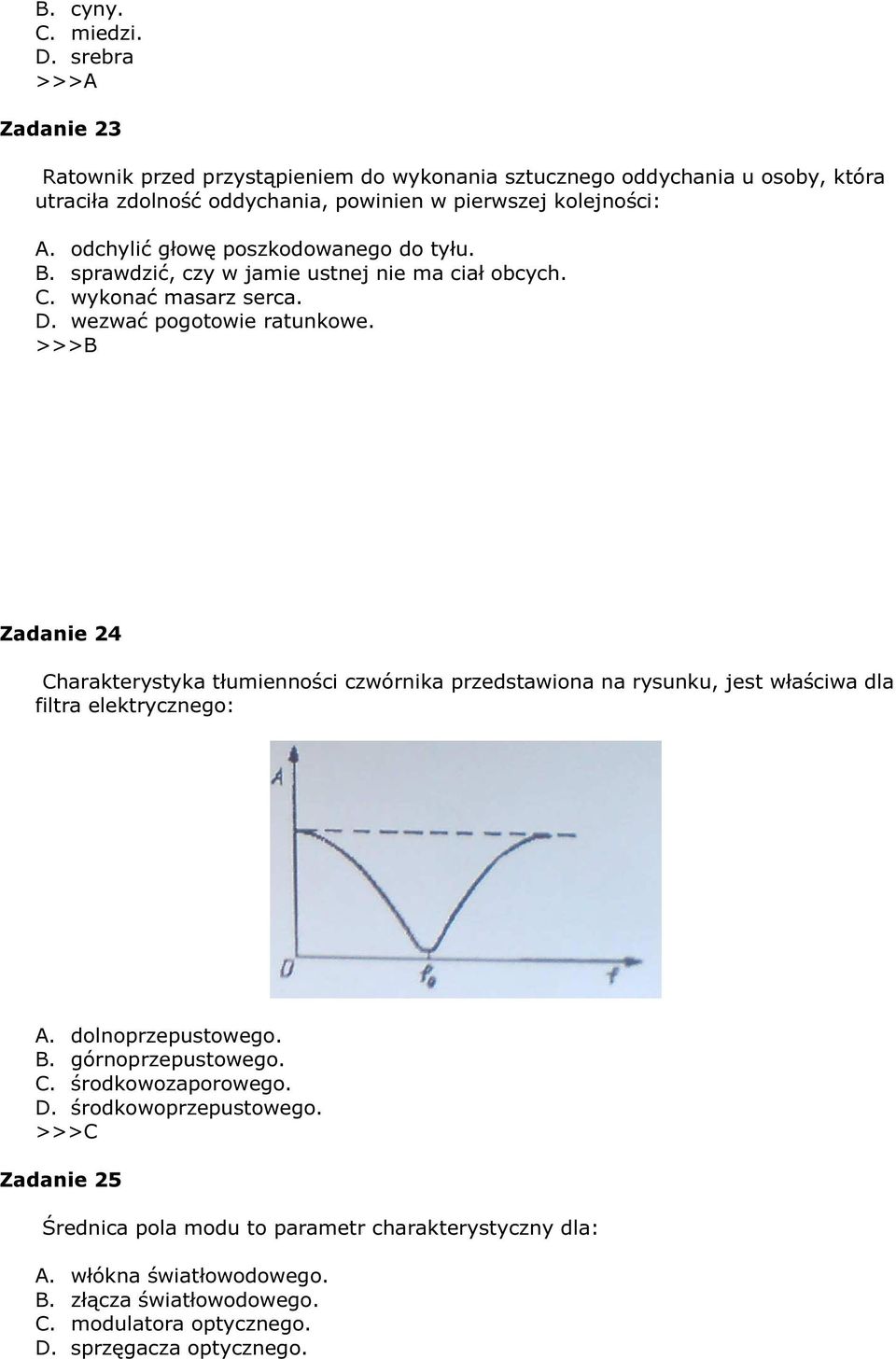

9 B. cyny. C. miedzi. D. srebra >>>A Zadanie 23 Ratownik przed przystąpieniem do wykonania sztucznego oddychania u osoby, która utraciła zdolność oddychania, powinien w pierwszej kolejności: A. odchylić głowę poszkodowanego do tyłu. B. sprawdzić, czy w jamie ustnej nie ma ciał obcych. C. wykonać masarz serca. D. wezwać pogotowie ratunkowe. >>>B Zadanie 24 Charakterystyka tłumienności czwórnika przedstawiona na rysunku, jest właściwa dla filtra elektrycznego: A. dolnoprzepustowego. B. górnoprzepustowego. C. środkowozaporowego. D. środkowoprzepustowego. Zadanie 25 Średnica pola modu to parametr charakterystyczny dla: A. włókna światłowodowego. B. złącza światłowodowego. C. modulatora optycznego. D. sprzęgacza optycznego.

10 >>>A Zadanie 26 Zdjęcie przestawia zestaw do: A. pomiarów rezystancji izolacji. B. pomiarów tłumienności. C. identyfikacji par. D. pomiarów parametrów falowych. Zadanie 27 Zespoły oznaczone A, B na schemacie pełnia rolę: A. multipleksera. B. przerzutnika.

11 C. sumatora. D. licznika. >>>A Zadanie 28 Którą z funkcji realizuje przedstawiony układ: A. Y=A+BC B. Y=A+B+C C. Y=A(B+C) D. Y=ABC >>>A Zadanie 29 Traktem liniowym, nazywa się odcinek systemu teletransmisyjnego oznaczony cyfrą:

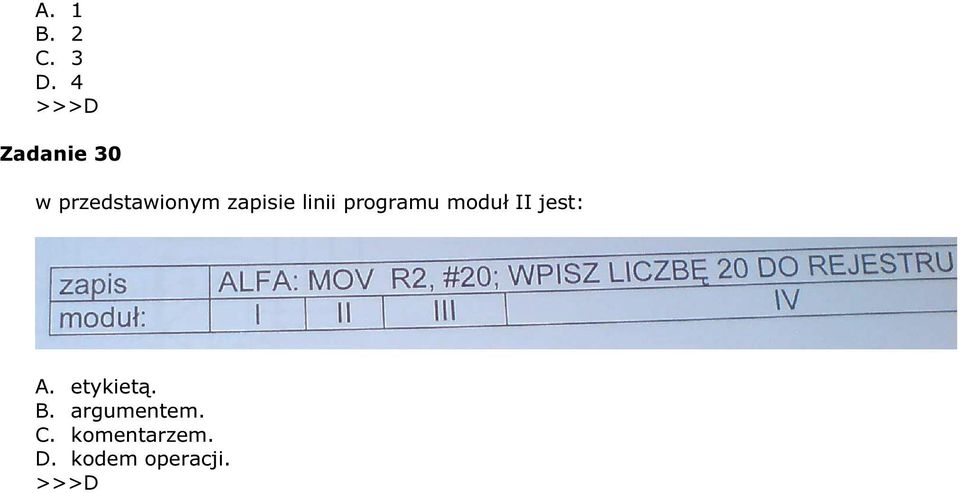

12 A. 1 B. 2 C. 3 D. 4 >>>D Zadanie 30 w przedstawionym zapisie linii programu moduł II jest: A. etykietą. B. argumentem. C. komentarzem. D. kodem operacji. >>>D

Zakres długości fal świetlnych λ=1250-1350 nm. przy którym występuje minimum tłumienia sygnału optycznego nazywamy:

Zakres długości fal świetlnych λ=1250-1350 nm. przy którym występuje minimum tłumienia sygnału optycznego nazywamy: Zadanie 31 Elementem aktywnym traktu światłowodowego jest: A. złącze. B. rozgałęźnik. C. kabel światłowodowy. D. wzmacniacz optyczny. Zadanie 32 Wskaż algorytm realizowany podczas procesu modulacji PCM.
