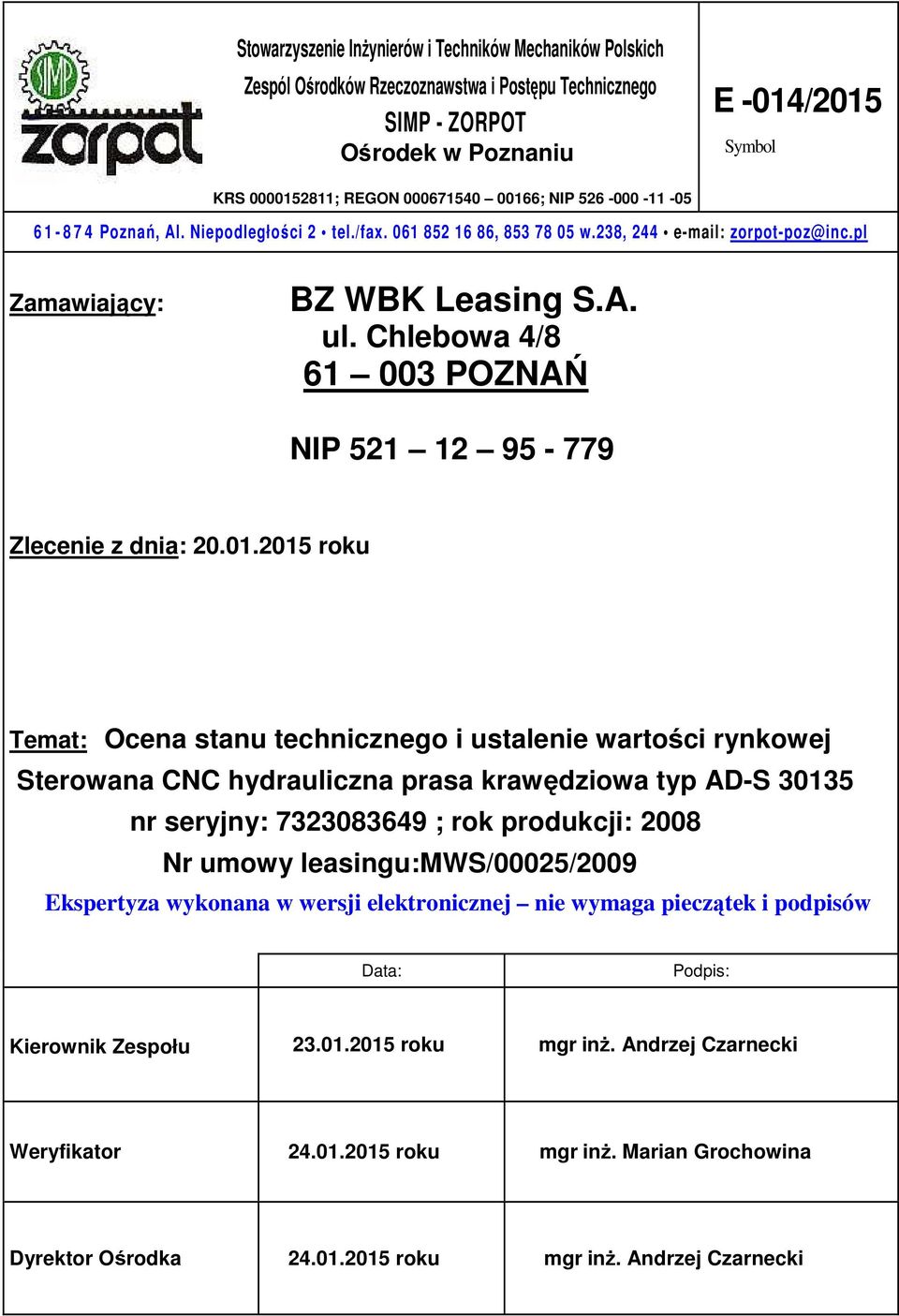

1 Stowarzyszenie InŜynierów i Techników Mechaników Polskich Zespól Ośrodków Rzeczoznawstwa i Postępu Technicznego SIMP - ZORPOT Ośrodek w Poznaniu E -014/2015 Symbol KRS ; REGON ; NIP Poznań, Al. Niepodległości 2 tel./fax , w.238, zorpot-poz@inc.pl Zamawiający: BZ WBK Leasing S.A. ul. Chlebowa 4/ POZNAŃ NIP Zlecenie z dnia: roku Temat: Ocena stanu technicznego i ustalenie wartości rynkowej Sterowana CNC hydrauliczna prasa krawędziowa typ AD-S nr seryjny: ; rok produkcji: 2008 Nr umowy leasingu:mws/00025/2009 Ekspertyza wykonana w wersji elektronicznej nie wymaga pieczątek i podpisów Data: Podpis: Kierownik Zespołu roku mgr inŝ. Andrzej Czarnecki Weryfikator roku mgr inŝ. Marian Grochowina Dyrektor Ośrodka roku mgr inŝ. Andrzej Czarnecki

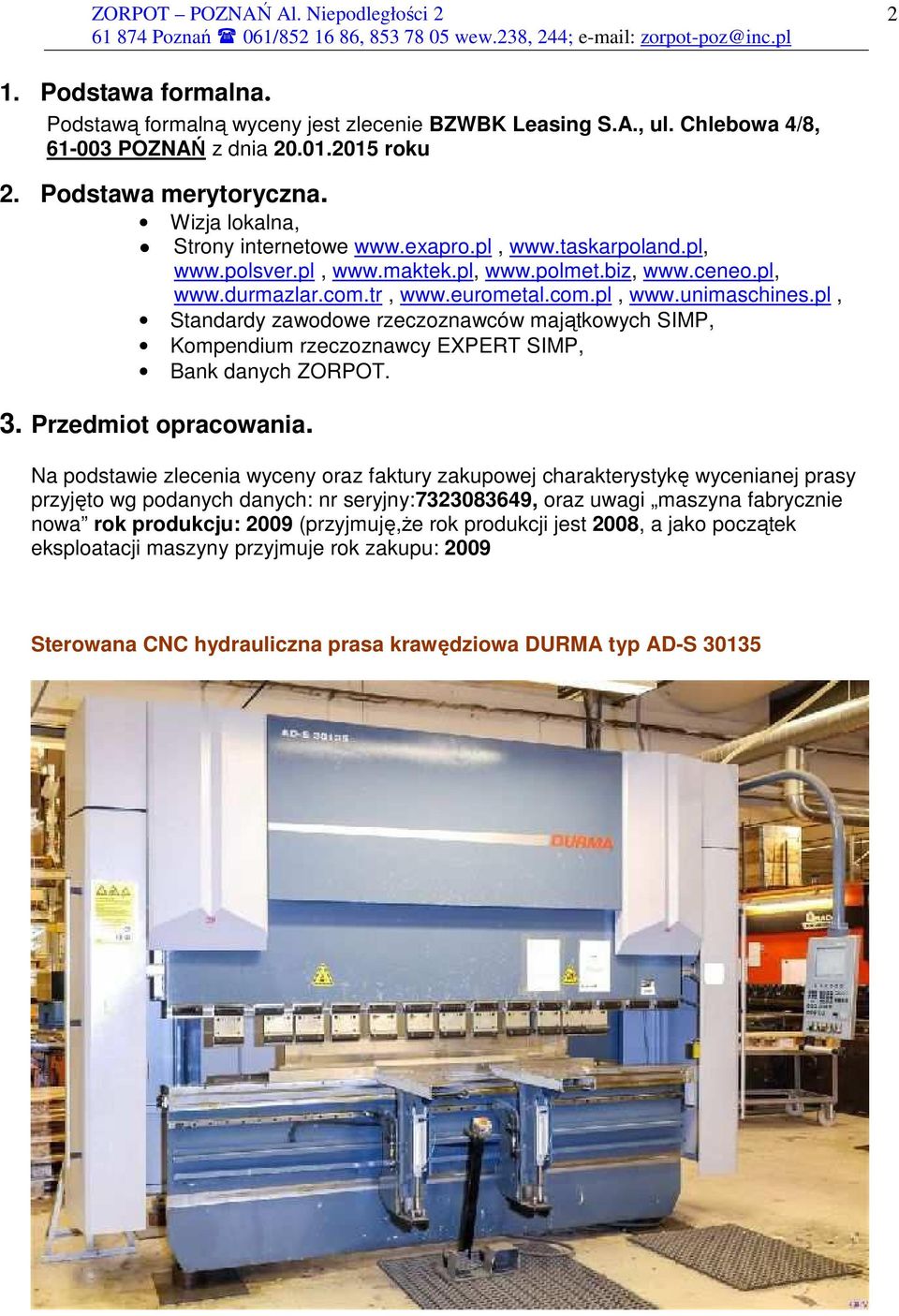

2 2 1. Podstawa formalna. Podstawą formalną wyceny jest zlecenie BZWBK Leasing S.A., ul. Chlebowa 4/8, POZNAŃ z dnia roku 2. Podstawa merytoryczna. Wizja lokalna, Strony internetowe Standardy zawodowe rzeczoznawców majątkowych SIMP, Kompendium rzeczoznawcy EXPERT SIMP, Bank danych ZORPOT. 3. Przedmiot opracowania. Na podstawie zlecenia wyceny oraz faktury zakupowej charakterystykę wycenianej prasy przyjęto wg podanych danych: nr seryjny: , oraz uwagi maszyna fabrycznie nowa rok produkcju: 2009 (przyjmuję,ŝe rok produkcji jest 2008, a jako początek eksploatacji maszyny przyjmuje rok zakupu: 2009 Sterowana CNC hydrauliczna prasa krawędziowa DURMA typ AD-S 30135

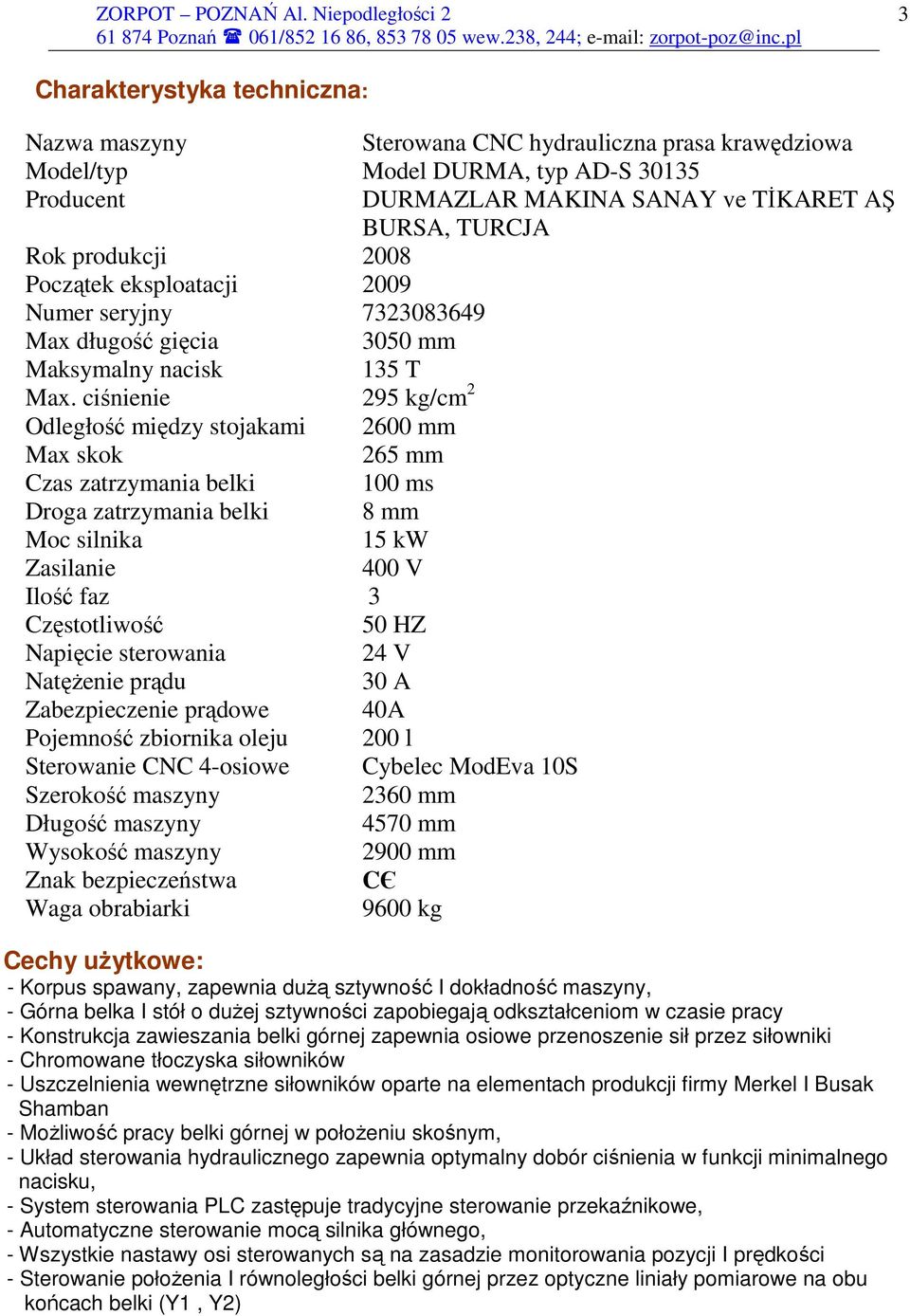

3 3 Charakterystyka techniczna: Nazwa maszyny Sterowana CNC hydrauliczna prasa krawędziowa Model/typ Model DURMA, typ AD-S Producent DURMAZLAR MAKINA SANAY ve TĐKARET AŞ BURSA, TURCJA Rok produkcji 2008 Początek eksploatacji 2009 Numer seryjny Max długość gięcia 3050 mm Maksymalny nacisk 135 T Max. ciśnienie 295 kg/cm 2 Odległość między stojakami 2600 mm Max skok 265 mm Czas zatrzymania belki 100 ms Droga zatrzymania belki 8 mm Moc silnika 15 kw Zasilanie 400 V Ilość faz 3 Częstotliwość 50 HZ Napięcie sterowania 24 V NatęŜenie prądu 30 A Zabezpieczenie prądowe 40A Pojemność zbiornika oleju 200 l Sterowanie CNC 4-osiowe Cybelec ModEva 10S Szerokość maszyny 2360 mm Długość maszyny 4570 mm Wysokość maszyny 2900 mm Znak bezpieczeństwa CЄ Waga obrabiarki 9600 kg Cechy uŝytkowe: - Korpus spawany, zapewnia duŝą sztywność I dokładność maszyny, - Górna belka I stół o duŝej sztywności zapobiegają odkształceniom w czasie pracy - Konstrukcja zawieszania belki górnej zapewnia osiowe przenoszenie sił przez siłowniki - Chromowane tłoczyska siłowników - Uszczelnienia wewnętrzne siłowników oparte na elementach produkcji firmy Merkel I Busak Shamban - MoŜliwość pracy belki górnej w połoŝeniu skośnym, - Układ sterowania hydraulicznego zapewnia optymalny dobór ciśnienia w funkcji minimalnego nacisku, - System sterowania PLC zastępuje tradycyjne sterowanie przekaźnikowe, - Automatyczne sterowanie mocą silnika głównego, - Wszystkie nastawy osi sterowanych są na zasadzie monitorowania pozycji I prędkości - Sterowanie połoŝenia I równoległości belki górnej przez optyczne liniały pomiarowe na obu końcach belki (Y1, Y2)

4 4 WyposaŜenie standardowe: - Sterowanie CNC 4-osiowe: (Y1, Y2, X, R) typu Cybelec ModEva 10S; - grafika 2D; - kolorowy ekran 10 ; - pamięć Flash 256 Mb; - port USB oraz stacja dyskietek 3,5 ; - port Ethernet RJ45 do pracy w sieci oraz port RS 232; - programowanie narzędzi, kątów I długości gięcia; - korekty osi dla produktu I dla kroku; - obliczanie rozwinięcia zgodnie z normą DIN 6935; - pozycjonowanie belki z precyzyjnym sprzęŝeniem zwrotnym, z kontrolą prędkości, ciśnienia i równoległości zejścia górnej belki; - wewnętrzna pamięć trwała praktycznie o nieograniczonej pojemności; - symulacja procesu gięcia ( automatyczny wybór kolejności gięć, sygnalizacja); - moŝliwość programowania w środowisku graficznym 3D na osobnym PC-opcja; - ręczna kompensacja ugięcia stołu typu WILA; - tylny zderzak na precyzyjnych, bezlufowych śrubach kulowych; - dzielony stempel górny z chwytem typu Promecam ( z adapteresami); - dzielona uniwersalna wielorowkowa matryca; - 2 przednie podpory przesuwne na precyzyjnej prowadnicy liniowej; - 2 palce tylnego zderzaka, uchylne, przesuwne na precyzyjnej prowadnicy; - osłony boczne przestrzeni roboczej oraz klatka zabezpieczająca tył; - przenośna konsola z przyciskiem noŝnym I dwuręcznymi włącznikami; - oświetlenie maszyny; - DTR w języku polskim; - Certyfikat CE; WyposaŜenie dodatkowe: - Sterowanie CNC osie Z1, Z2, X1, X2, R1, R2 oraz przednie podpory AP3, Ap4; - Sterowanie CNC kompensacja ugięcia stołu typu WILA; - Sterowanie z wizualizacją 3D I ekranem dotykowym; - Oprogramowanie na PC; - Laserowy aktywny pomiar kąta gięcia; - Laserowe zabezpieczenie przestrzeni roboczej: Laser Safe, DFS; ( nie jest wymagane wówczas sterowanie dwuręczne); - Wysięg do 1250mm ( wybrane modele); - Hydrauliczne mocowanie narzędzi; - Dodatkowy palec zderzaka; - Laserowe hartowanie narzędzi typu DURMA; - Centralne smarowanie 4. Cel wyceny. Celem wyceny jest oszacowanie wartości rynkowej dla sprzedaŝy na rynku wtórnym.

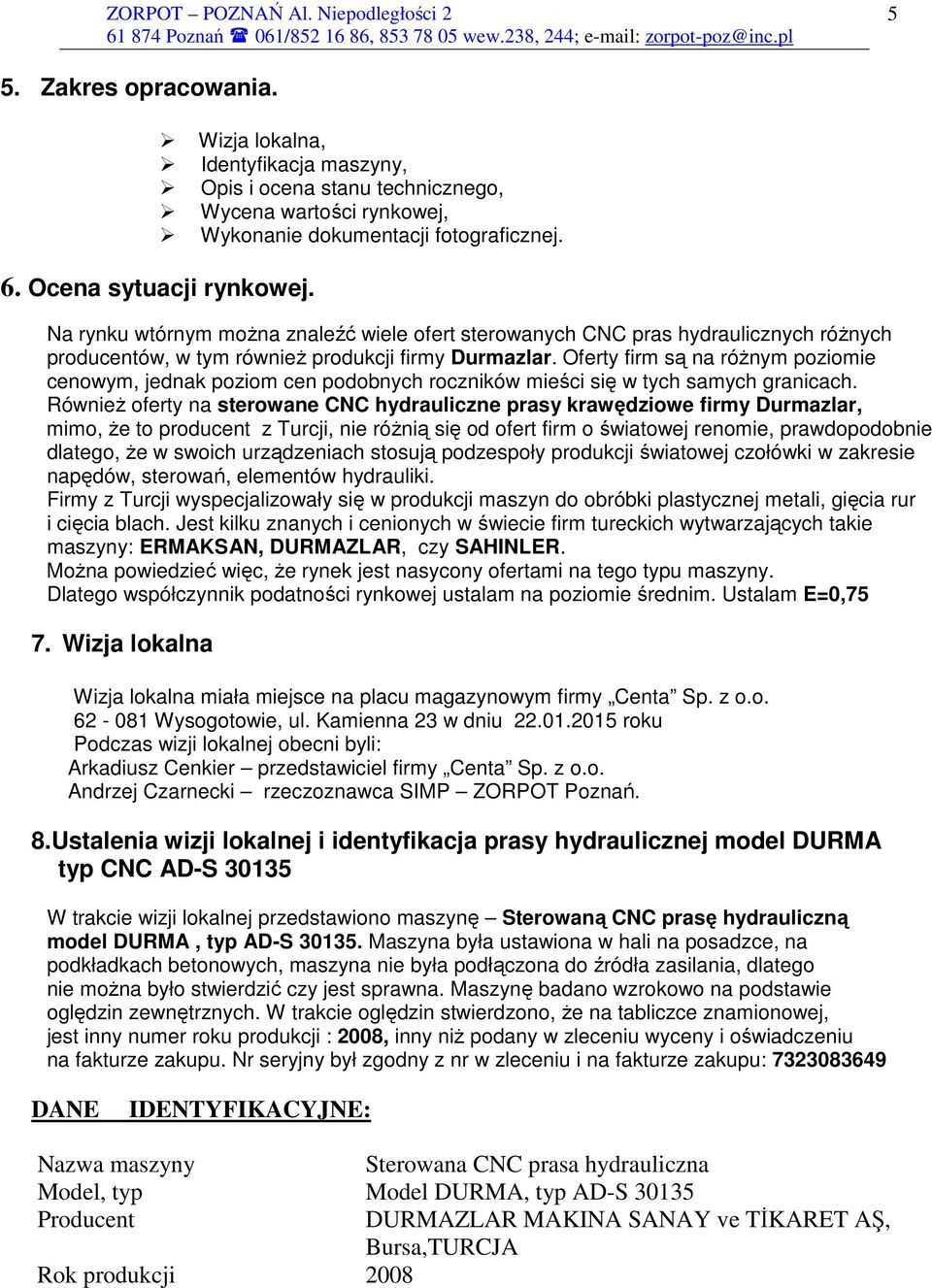

5 5 5. Zakres opracowania. Wizja lokalna, Identyfikacja maszyny, Opis i ocena stanu technicznego, Wycena wartości rynkowej, Wykonanie dokumentacji fotograficznej. 6. Ocena sytuacji rynkowej. Na rynku wtórnym moŝna znaleźć wiele ofert sterowanych CNC pras hydraulicznych róŝnych producentów, w tym równieŝ produkcji firmy Durmazlar. Oferty firm są na róŝnym poziomie cenowym, jednak poziom cen podobnych roczników mieści się w tych samych granicach. RównieŜ oferty na sterowane CNC hydrauliczne prasy krawędziowe firmy Durmazlar, mimo, Ŝe to producent z Turcji, nie róŝnią się od ofert firm o światowej renomie, prawdopodobnie dlatego, Ŝe w swoich urządzeniach stosują podzespoły produkcji światowej czołówki w zakresie napędów, sterowań, elementów hydrauliki. Firmy z Turcji wyspecjalizowały się w produkcji maszyn do obróbki plastycznej metali, gięcia rur i cięcia blach. Jest kilku znanych i cenionych w świecie firm tureckich wytwarzających takie maszyny: ERMAKSAN, DURMAZLAR, czy SAHINLER. MoŜna powiedzieć więc, Ŝe rynek jest nasycony ofertami na tego typu maszyny. Dlatego współczynnik podatności rynkowej ustalam na poziomie średnim. Ustalam E=0,75 7. Wizja lokalna Wizja lokalna miała miejsce na placu magazynowym firmy Centa Sp. z o.o Wysogotowie, ul. Kamienna 23 w dniu roku Podczas wizji lokalnej obecni byli: Arkadiusz Cenkier przedstawiciel firmy Centa Sp. z o.o. Andrzej Czarnecki rzeczoznawca SIMP ZORPOT Poznań. 8.Ustalenia wizji lokalnej i identyfikacja prasy hydraulicznej model DURMA typ CNC AD-S W trakcie wizji lokalnej przedstawiono maszynę Sterowaną CNC prasę hydrauliczną model DURMA, typ AD-S Maszyna była ustawiona w hali na posadzce, na podkładkach betonowych, maszyna nie była podłączona do źródła zasilania, dlatego nie moŝna było stwierdzić czy jest sprawna. Maszynę badano wzrokowo na podstawie oględzin zewnętrznych. W trakcie oględzin stwierdzono, Ŝe na tabliczce znamionowej, jest inny numer roku produkcji : 2008, inny niŝ podany w zleceniu wyceny i oświadczeniu na fakturze zakupu. Nr seryjny był zgodny z nr w zleceniu i na fakturze zakupu: DANE IDENTYFIKACYJNE: Nazwa maszyny Sterowana CNC prasa hydrauliczna Model, typ Model DURMA, typ AD-S Producent DURMAZLAR MAKINA SANAY ve TĐKARET AŞ, Bursa,TURCJA Rok produkcji 2008

6 6 Numer seryjny Max długość cięcia 3050 mm Maksymalny nacisk 135 T Max.ciśnienie 295 kg/cm 2 Odległość między stojakami 2060 mm Moc silnika 15 kw Zasilanie 400 V Częstotliwość 50 Hz Panel sterowniczy CYBELEC ModEwa 10S Ilość osi sterownych 3 Ilość oleju hydraulicznego 200 litrów Szerokość 2360 mm Długość 4570 mm Wysokość 2900 mm Znak bezpieczeństwa CЄ Waga obrabiarki 9600 kg 9. Opis i ocena stanu technicznego. Stan techniczny maszyny określono na podstawie oględzin zewnętrznych w układzie statycznym, bez uruchamiania. Ogólnie wygląd zewnętrzny świadczy o naturalnym zuŝyciu urządzenia wynikającego z okresu eksploatacji. Stwierdzono uszkodzenia malatury ( drobne zarysowania). Nie stwierdzono Ŝadnych wycieków z układu hydraulicznego prasy. Z uwagi na to, Ŝe prasa nie była podłączona do źródła zasilania, nie było moŝliwe odczytanie z układu sterowniczego ilości godzin pracy prasy. Nie stwierdzono Ŝadnych uszkodzeń, ani nadmiernego zuŝycia, ponadnormatywnego. W trakcie wizji nie przedstawiono DTR ani Instrukcji Obsługi UwaŜam, Ŝe stan techniczny maszyny jest dobry. Z powyŝszych powodów współczynnik zuŝycia technicznego ustalam: S=30% 10. Metoda ustalenia wartości rynkowej. Wartość rynkowa - jest to wartość, za którą oczekuje się, iŝ chętny kupujący nabędzie od chętnego sprzedającego w normalnej transakcji a obie strony są niezaleŝne od siebie, po przeprowadzeniu marketingu i gdy obie strony są świadome okoliczności i nie działają pod przymusem. W niniejszym opracowaniu, do oszacowania wartości rynkowej sterowanej CNC hydraulicznej prasy krawędziowej, model DURMA typ AD-S 30135, wykorzystane będzie podejście kosztowo- mieszane tzw. metoda odtworzeniowa z elementami metody rynkowej, która nazwana jest metodą mieszaną. Zostaną tu wykorzystane: - z metody odtworzeniowej "blok" dotyczący opisu i formalizmu przy ocenie stanu technicznego maszyny. - z metody porównawczej metodykę dochodzenia do ceny rynkowej maszyny z wykorzystaniem wskaźników kształtujących popyt na rynku, o których jest mowa w dalszej części operatu.

7 7 Oszacowanie wartości rynkowej sterowanej CNC hydraulicznej prasy krawędziowej, model DURMA typ AD-S ze względu na utrudniony dostęp do rzeczywistych cen transakcji, a jedynie do cen ofertowych przekazywanych ustnie, przez firmy sprzedające, których informacje zostaną wykorzystane do określenia współczynnika rynkowego wykonano przy wykorzystaniu następującego algorytmu: W R = W P ( 1 S/100) K E W R wartość rynkowa, W P wartość początkowa, S stopień zuŝycia technicznego Ustalam S=30% K współczynnik nowoczesności konstrukcji: K = 1 α ( t e 1); α współczynnik ekspercki α = 0, E współczynnik podatności rynkowej 0,3 0,9 Ustalam E=0, Ustalenie wartości rynkowej sterowanej CNC hydraulicznej prasy model DURMA, typ AD-S Wartość początkową sterowanej CNC hydraulicznej prasy krawędziowej, model DURMA typ AD-S ustalono na podstawie faktury zakupu nr FV001/10/2009/M z , przy uwzględnieniu faktu, Ŝe maszyna była sprzedana w tym dniu jako nowa, mimo, Ŝe rok produkcji, co wynika z tabliczki znamionowej był Od tego momentu liczony będzie równieŝ okres eksploatacji maszyny, 5 lat. Podana wartość w/w fakturze wynosiła ,70 zł netto. Przy uwzględnieniu Wskaźnika wzrostu cen dóbr inwestycyjnych wg GUS od IV kw do IV kw roku wartość początkowa hydraulicznej prasy krawędziowej na dzień szacowania wynosi: W P = ,25 zł netto Po zaokrągleniu wartość początkowa wyniesie: W p = ,00 zł netto 11.2 Współczynnik nowoczesności konstrukcji K K współczynnik nowoczesności konstrukcji: K = 1 α ( t e 1); α współczynnik ekspercki Ustalam α = 0,01 K = 1 0,01( 5 1) = 0,96 K = 0,96

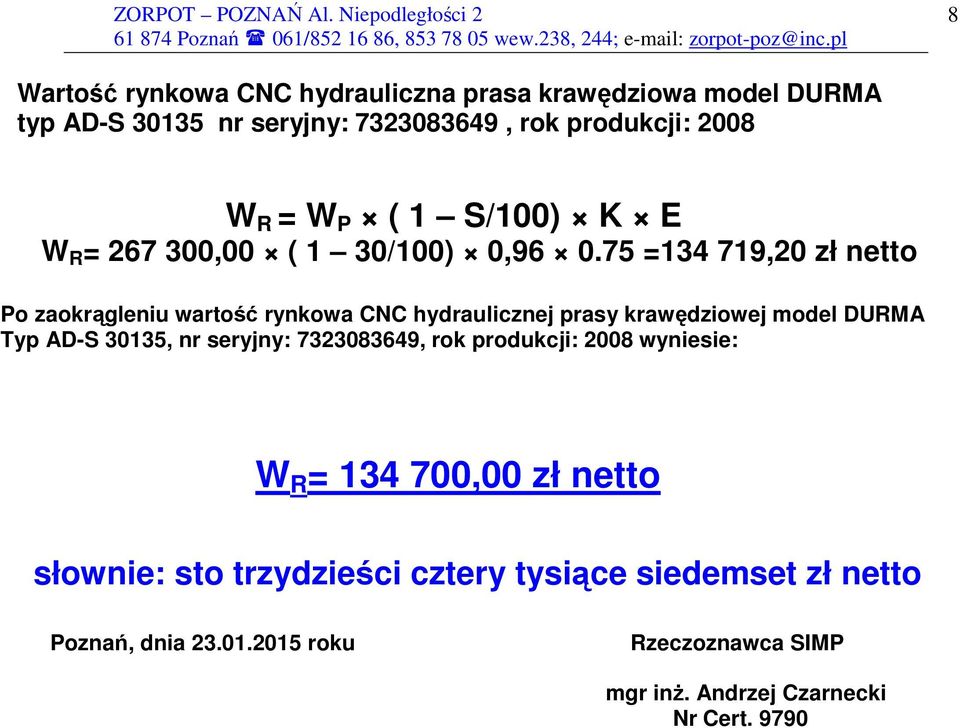

8 8 Wartość rynkowa CNC hydrauliczna prasa krawędziowa model DURMA typ AD-S nr seryjny: , rok produkcji: 2008 W R = W P ( 1 S/100) K E W R = ,00 ( 1 30/100) 0, = ,20 zł netto Po zaokrągleniu wartość rynkowa CNC hydraulicznej prasy krawędziowej model DURMA Typ AD-S 30135, nr seryjny: , rok produkcji: 2008 wyniesie: W R = ,00 zł netto słownie: sto trzydzieści cztery tysiące siedemset zł netto Poznań, dnia roku Rzeczoznawca SIMP mgr inŝ. Andrzej Czarnecki Nr Cert. 9790

9 9 12. Uwarunkowania i zastrzeŝenia 1.Opracowanie nie jest ekspertyzą stanu technicznego, lecz charakterystyka i ogólny stan techniczny stanowiły czynniki wpływające w istotnym stopniu na określoną wartość urządzenia. 2. Rzeczoznawca nie bierze odpowiedzialności za stan fizyczny i wady, których nie moŝna było ustalić podczas oględzin oraz za skutki techniczne i prawne, jakie mogą powstać w czasie przenoszenia na nowe miejsce przeznaczenia. 3. Wartość rynkowa CNC hydraulicznej prasy krawędziowej model DURMA, typ AD-S nr seryjny: ,, rok produkcji: 2008, została ustalona na dzień sporządzenia wyceny dla celu określonego w pkt Ustalona wartość nie zawiera podatku VAT. 5. Opracowanie moŝe być wykorzystane wyłącznie zgodnie z celem określonym w pkt. 4, w okresie 6 miesięcy od daty wykonania i nie moŝe być publikowane bez zgody autorów Poznań, dnia roku Rzeczoznawca SIMP mgr inŝ. Andrzej Czarnecki Nr Cert. 9790

10 Dokumentacja fotograficzna 11 zdjęć Zdjęcie Nr 1 Widok sterowanej CNC hydraulicznej prasy krawędziowej DURMA typ AD-S Zdjęcie Nr 2 Widok sterowanej CNC hydraulicznej prasy krawędziowej DURMA typ AD-S 30135

11 11 Zdjęcie Nr 3 CNC hydrauliczna prasa krawędziowa DURMA typ AD-S widok z boku Zdjęcie Nr 4 Sterownik z pedałem noŝnym Zdjęcie Nr 5 Sterownik CNC Cybelec ModEva 10S

12 12 Zdjęcie Nr 6 Wnętrze szafy sterowniczej prasy AD-S 30135

13 13 Zdjęcie Nr 7 Tabliczka znamionowa z parametrami max ciśnienia i bezpieczeństwa Zdjęcie Nr 8 Tabliczka znamionowa z parametrami zasilania i zabezpieczeń prądowych

14 14 Zdjęcie Nr 10 Główna tabliczka znamionowa z symbolem maszyny, nr seryjnym, rokiem produkcji i głównymi parametrami technicznymi i gabarytowymi maszyny

15 15 Zdjęcie Nr 11 Powiększenie fragmentu tabliczki znamionowej dla ułatwienia odczytania roku produkcji i nr seryjnego maszyny
