1 DANE O PROJEKTOWANYM OBIEKCIE Nazwa Budowa budynki mieszkalnego wielorodzinnego Adres Bielsko Biała, ul. Jaskrowa, dz. nr 90/24, 90/54, 90/21, 91/12, 90/32, 90/33 branża stadium DANE INWESTORA Nazwa Adres ZAGOSPODAROWANIE TERENU Projekt wykonawczy Miasto Bielsko Biała ul. Plac Ratuszowy 1, Bielsko Biała JEDNOSTKA PROJEKTOWANIA ZESPÓŁ PROJEKTOWY BIURO PROJEKTÓW INŻYNIERSKICH Poznań ul. Umińskiego 25/6 TEL/FAX: / , PROJEKTANCI Branża Imię i nazwisko Nr uprawnień, specjalność Podpis Drogowa Inż. Artur Szymczak WKP/0065/PWOD/05 Drogowa Konstrukcja Mgr inż. Jacek Matuszak WKP/0216/POOK/07 Konstrukcyjno - budowlana NR EGZEMPLARZA 5 DATA OPRACOWANIA R. 1

2 SPIS TREŚCI 1.1. DANE PODSTAWOWE OPIS ROZWIĄZAŃ PROJEKTOWYCH WYCINKA ZIELENI KOLIDUJĄCEJ BUDOWA NAWIERZCHNI KOMUNIKACYJNYCH PLAC ZABAW MUR OPOROWY OSŁONA ŚMIETNIKOWA ZIELEŃ RYSUNKI Poznań, ul. Umińskiego 25/6 tel./fax. (061) , (061) , 2

3 1.1. Dane podstawowe Przedmiot opracowania Przedmiotem opracowania jest zagospodarowanie terenu dla planowanej inwestycji polegającej na budowie budynku mieszkalnego wielorodzinnego wraz z zagospodarowaniem terenu. W ramach zagospodarowania terenu planuje: wycinka zieleni kolidującej z projektowanym zagospodarowaniem, budowę powierzchni komunikacyjnych (drogi, chodniki, parkingi), budowa placu zabaw, budowa muru oporowego, budowa osłony śmietnikowej, urządzenie zieleni przyobiektowej. Projektowany układ zagospodarowania terenu przedstawiony został na planie sytuacyjnym zamieszczonym w części rysunkowej. Dane wyjściowe do projektowania Projekt budowlany, Aktualna mapa sytuacyjno-wysokościowa, Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 roku w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U z dnia 14 maja 1999 roku), Wytyczne Projektowania Dróg wydane przez Generalną Dyrekcję Dróg Publicznych w Warszawie w 1995 roku, Katalog Typowych Konstrukcji Nawierzchni Podatnych i Półsztywnych wydany przez Generalną Dyrekcję Dróg Publicznych w Warszawie w 1997 roku, Dokumentacja projektowa dla przebudowy budynku przy ul. Lajkonika 5. Istniejący stan zagospodarowania działki Teren znajduje się na obszarze osiedla mieszkaniowego. W sąsiedztwie zlokalizowane są budynki mieszkalne wielorodzinne, budynki towarzyszące tj. stacja trafo, śmietniki itp. Teren jest uzbrojony. W bezpośrednim sąsiedztwie planowanego budynku zlokalizowane są sieci: - gazowa, wodno kanalizacyjna, - elektroenergetyczna. 3

4 Teren posiada bezpośredni dostęp do drogi publicznej. Wjazd na teren inwestycji poprzez zaprojektowaną w odrębnej dokumentacji wewnętrzną drogę połączoną z ulica Jaskrową oraz wewnętrzną droga osiedlową Opis rozwiązań projektowych Wycinka zieleni kolidującej Planowane zagospodarowanie terenu koliduje z zielenią istniejącą. Zakres kolidującej zieleni przewidzianej do wycinki przedstawiono w tabeli poniżej. Dla przedmiotowej wycinku uzyskano zgodę w formie decyzji administracyjnej. ZIELEŃ OBJĘTA DECYZJA NA WYCINKĄ DRZEWA ILOŚĆ OBWÓD PNIA (cm) RODZAJ ŻWOTNIK JESION WYNIOSŁY 1 18 JODŁA 1 20 ROBINIA AKACJOWA WIERZBA BIAŁA KRZEWY ILOŚĆ (m²) RODZAJ 40,25 JAŚMIN 3 DEREŃ BIAŁY 12,5 ŚNIEGULICZKA 4

5 ZIELEŃ - DRZEWA OWOCOWE - NIEWYMAGAJĄCE DECYZJI ŚLIWA 1 91 JABŁOŃ JABŁOŃ JABŁOŃ Zieleń przewidziana do wycinki przedstawiono w części graficznej opracowania Budowa nawierzchni komunikacyjnych Projektowany plan zagospodarowania działki Droga wewnętrzna Droga wewnętrzna dojazdowa stanowi przedłużenie drogi wewnętrznej zaprojektowanej w dokumentacji projektowej dla przebudowy budynku przy ulicy Lajkonika 5. Droga o szerokości minimalnej 5,0m stanowić będzie połączenie komunikacyjne ulicy Lajkonika i wewnętrznej drogi osiedlowej. Parking Na terenie zaplanowano plac postojowy dla 33 samochodów osobowych, w tym 3 miejsca dla osób niepełnosprawnych. Projektowany parking stanowi rozbudowę parkingu zaplanowanego w dokumentacji projektowej dla przebudowy budynku przy ulicy Lajkonika 5. Łącznie na placu parkingowym przewidziano 59 miejsc postojowych dla samochodów osobowych. Parking skomunikowany jest z ulicą Jaskrową i wewnętrzną drogą osiedlową. Miejsca postojowe dla samochodów osobowych 2,5m x 5,0m, dla osób niepełnosprawnych 3,3m x 5,0m. Drogi manewrowe o szerokości 5,0m. Chodniki Chodniki zaplanowano przy planowanym budynku oraz wzdłuż drogi wewnętrznej na docinku od placu parkingowego do wjazdu z ulicy Lajkonika. Droga wewnętrzna na tym odcinku została zaprojektowana w dokumentacji dla przebudowy budynku przy Lajkonika 5. Chodniki o szerokościach 1,5m 3,0m. Zaprojektowany ciąg komunikacji pieszej jest przystosowany do poruszania się na wózku inwalidzkim. Opaski W miejscach, gdzie przy budynku nie zaplanowano chodnika, przewidziano opaski utwardzone o szerokości 0,50m. Projektowane przekroje normalne Droga wewnętrzna 5

6 Projektowana droga o nawierzchni z kostki betonowej gr. 8cm koloru szarego. Droga o spadku jednostronnym, ograniczona za pomocą krawężnika betonowego o wym. 15x30 cm, ułożonego na ławie betonowej B 15. Parking Projektowany parking o nawierzchni z kostki betonowej gr. 8cm koloru szarego. Podział miejsc postojowych zaplanowano z kostki betonowej wyróżniającej się kolorystycznie (np. kolor czarny). Parking należy ograniczyć za pomocą krawężnika betonowego o wym. 15x30 cm, ułożonego na ławie betonowej B 15. Chodniki Projektowane chodniki i opaski o nawierzchni z kostki betonowej gr. 6cm koloru szarego. Chodniki o spadku jednostronnym, ograniczone za pomocą obrzeża betonowego o wym. 8x30 cm, ułożonego na ławie betonowej B 15. W związku z występowanie zróżnicowanej grubości warstwy nasypów niebudowlanych, projektuje się częściową wymianę gruntu pod planowanymi powierzchniami utwardzonymi. Dokładna ocena obszaru przeprowadzona zostanie na etapie realizacji robót, po wykonaniu pod konstrukcje utwardzeń. Odwodnienie Odwodnienie nawierzchni komunikacyjnych zaprojektowano do kanalizacji deszczowej poprzez istniejące i projektowane wpusty deszczowe Plac zabaw Na terenie zaprojektowano niewielki plac zabaw. Nawierzchnię placu zaprojektowano z płytek gumowych z granulatu gumowego o średnicy ziaren 1-3mm połączonego poliuretanowym klejem. Połączenie płytek za pomocą łączników. Płytki układane na podłożu betonowym. 6

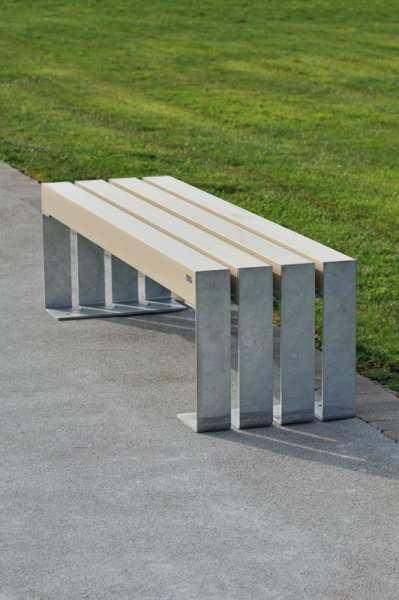

7 Obrzeże placu zaprojektowano z krawężnika elastycznego wykonanego z granulatu gumowego połączonego poliuretanowym klejem. Produkty zastosowane na nawierzchnię placu zabaw powinny posiadać Atest Higieniczny PZH. Wyposażenie placu w urządzenie zabawowe wielofunkcyjne o parametrach zbliżonych do przedstawionego poniżej W skład zestawu wchodzą dwie zadaszone wierze o podestach różnej wysokości, zjeżdżalnia, rura strażacka, wejście spiralne, ścianka wspinaczkowa i przeplotnia pajęczyna. Słupy nośne o przekroju kwadratowym 9x9 cm z drewna klejonego z 5 warstw, dodatkowo ryflowane wzdłużnie, osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie; formatki z polietylenu HDPE; elementy metalowe zabezpieczone antykorozyjnie poprzez ocynkowanie i lakierowanie proszkowe. Przy placu zabaw przewidziano ławki i kosz na odpady. Ławki Montaż: - mocowanie na kotwy mechanicznie do podłoża betonowego. W miejscach nóżek wykonać stopy betonowe (B15) o wymiarach dostosowanych wg zaleceń producenta ławki. Rozwiązania materiałowe: - siedzisko belki drewniane zabezpieczone przed czynnikami atmosferycznymi poprzez malowanie, konstrukcja nośna profile stalowe ocynkowane. Formę i kolorystykę przyjąć w nawiązaniu do przedstawionego przykładowego rozwiązania poniżej 7

8 Parametry techniczne Długość: Szerokość: Wysokość: ca.200cm ca. 70cm ca.80cm Liczba sztuk: 3 Kosz na odpadki Wysokość: Średnica: ca. 110cm ca. Ø30cm Liczba sztuk: 1 Montaż: - podstawa zabetonowana w podłożu na głębokość min 0,4m. Szacunkowe wymiary podstawy: Ø30cm. Sposób montażu skonsultować z wytycznymi montażowymi producenta koszy. Rozwiązania materiałowe: - stal zabezpieczona antykorozyjnie Mur oporowy Mur oporowy zaprojektowano jako prefabrykowany element żelbetowy o module szerokości 49 lub 99 cm. Dla ściany oporowej przyjęto założenia: Maksymalne dopuszczalne obciążenie q=5kn/m2 Dopuszczalna minimalna nośność gruntu qfn 200kN/m2 8

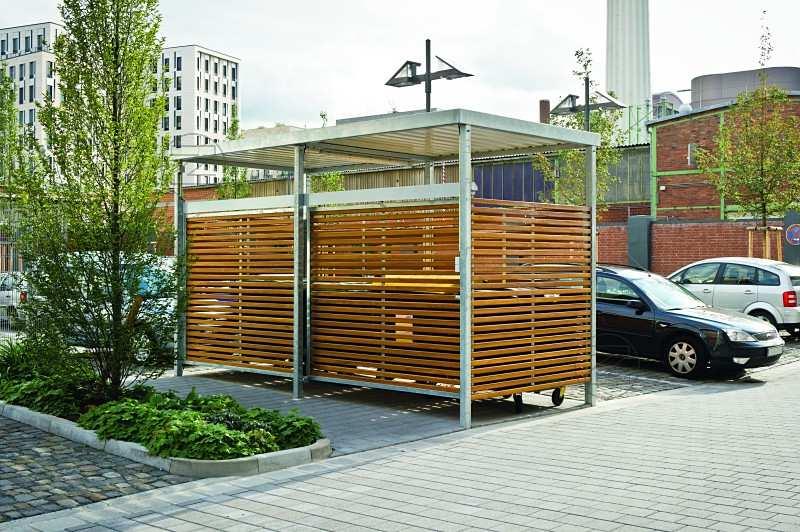

9 Beton klasy minimum C30/37 Wewnętrzny kąt tarcia materiału obciążającego ściankę φ=350 Ciężar właściwy materiału obciążającego ściankę oporową 19kN/m3, np. piasek, mieszanka piaskowo-żwirowa, tłuczeń Osłona śmietnikowa Na terenie inwestycji zaplanowano zastosowanie typowej osłony śmietnikowej o wymiarach 4,5 x 4,0m. Formę przewidzianej osłony przedstawiono na zdjęciu poniżej: FOT: Osłona śmietnikowa Konstrukcja: Konstrukcja nośna stalowa ocynkowana ogniowo, z profili zamkniętych 80 x 80 x 3 mm. Powierzchnia / Kolor: Elementy stalowe ocynkowane ogniowo i dodatkowo malowane proszkowo w kolorze RAL Dach: Kryty blachą trapezowa, ocynkowana taśmowo i dodatkowo malowana proszkowo w kolorze RAL Z biegnąca dookoła attyką o wysokości 150 mm. Ściany boczne / tylna: 9

10 Z drewna (świerk lakierowany). Odwodnienie: Zintegrowane w dachu, wyjście naziemne poprzez podpory. Obciążenie śniegowe: 0,93 kn/m 2 Sposób mocowania: Do zakotwienia na fundamentach blokowych. Głębokość osadzenia: -0,20m. Drzwi: Skrzydłowe z listew świerkowych, przystosowane do zamontowania zamka cylindrycznego Zieleń Urządzenie zieleni przyobiektowej W zakresie inwestycji urządzenie powierzchni trawiastych oraz nasadzenia zastępcze. Nasadzenia w postaci: o o 17 sztuk drzew - żywotnik w wieku 7 lat 60m² krzewów - jaśmin Lokalizacje powierzchni terenów trawiastych przedstawiono w części graficznej projektu. Przedstawiona lokalizacja może ulec zmianie na etapie realizacji inwestycji. 10

11 1.3. Rysunki DR 01 PLAN UZBROJENIA PODZIEMNEGO DR 02 PLAN SYTUACYJNY DR 03 PRZEKROJE NORMALNE MU MUREK OPOROWY SZCZEGÓŁY KONSTRUKCYJNE 11
