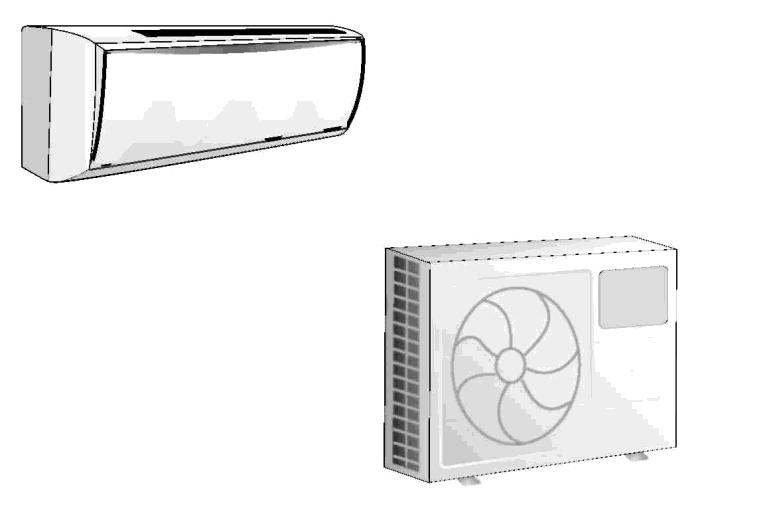

1 KLIMATYZATORY ŚCIENNE TYPU DZIELONEGO INSTRUKCJA INSTALACJI Dziękujemy za wybór naszego klimatyzatora. Prosimy o uważne przeczytanie niniejszej INSTRUKCJI INSTALACJI przed jej wykonaniem oraz zachowanie jej na przyszłość. Niniejsza instrukcja dotyczy modelu ściennych typu dzielonego, których wydajność chłodzenia wynosi od 1500 W (5000BTU/h) do 7000 W (24000BTU/h). Nie należy podejmować samodzielnej instalacji ani konserwacji klimatyzatora. Niewłaściwe zachowanie może spowodować pożar lub porażenie elektryczne, a upadek urządzenia może wywołać obrażenia lub wyciek wody. Należy skontaktować się z wyznaczonym centrum serwisowym i specjalistami. Producent nie ponosi odpowiedzialności za wypadki lub obrażenia, spowodowane niewłaściwym zachowaniem. Produkt ten nie może być wyrzucany razem z odpadami domowymi. Musi zostać usunięty w autoryzowanej jednostce recyklingu urządzeń elektrycznych i elektronicznych. Centrum Klima S.A. Wieruchów ul. Sochaczewska Ożarów Mazowiecki tel. (22) fax. (22)

2 SPIS TREŚCI Spis treści 1 Szkic instalacyjny 2 Instrukcje instalacji 3 Instalacja urządzenia wewnętrznego Montaż płyty instalacyjnej 3 Okablowanie 4 Instalacja przewodu odpływowego 4 Instalacja urządzenia wewnętrznego 5 Podłączenie rur 5 Układanie przewodu odpływowego 5 Uszczelnianie ściany i mocowanie rur 5 Instalacja urządzenia zewnętrznego Okablowanie 6 Instalacja złącza odpływowego 9 Podłączanie rury połączeniowej 9 Wydech powietrza 9 Rozszerzanie rury 9 Dodawanie chłodziwa 10 Uruchomienie próbne 10

3 SZKIC INSTALACYJNY Sprawdzić pozycję instalacji według znaku na wewnętrznej płycie montażowej lub lub lub Rura połączeniowa może być ułożona od tyłu, z prawej, od dołu lub z lewego tyłu. tył prawo tył spód przód lewo lewy tył Uwaga: nie podnosić przewodu odpływowego Uwaga: Dopuszczalna długość rury połączeniowej wynosi 10 m. Dopuszczalna odległość między urządzeniami wynosi 5 m. Podczas instalacji rury na cienkim metalowym pancerzu lub na metalowej siatce należy umieścić drewnianą deskę między rurą i ścianą, lub owinąć rurę 7-8 warstwami taśmy izolacyjnej. Osłonić rurę połączeniową izolacją termiczną. Gąbczasty materiał termoizolacyjny grubości 8 mm. Model z jednym podziałem Model z podwójnym inwertorem LUB Model z podwójnym podziałem

4 INSTRUKCJE INSTALACJI 1 Lokalizacja urządzenia wewnętrznego Umieścić wlot i wylot powietrza z dala od przeszkód. Dopuszczalna odległość pionowa między urządzeniami wynosi 5 m. Montaż wykonać na ścianie, zdolnej przenieść ciężar urządzenia, i nie powodującej drgań. Unikać bezpośredniego nasłonecznienia. Miejsce o łatwym odprowadzeniu kondensatu i podłączeniu do urządzenia zewnętrznego. Utrzymywać odległość od lamp fluorescencyjnych, gdyż mogą wpływać na działanie pilota. Utrzymywać odległość co najmniej 1 m od telewizora i innych urządzeń domowych. 2 Lokalizacja urządzenia zewnętrznego Montaż wykonać na ścianie, zdolnej przenieść ciężar urządzenia, i nie powodującej drgań. Dobra wentylacja, małe zapylenie, bez bezpośrednich opadów i nasłonecznienia. Miejsce, gdzie wyrzucane powietrze lub hałas nie będą zakłócać sąsiedztwa. Brak blokad w pobliżu urządzenia zewnętrznego. Unikać miejsc w pobliży wycieków palnego gazu. INSTALACJA URZĄDZENIA WEWNĘTRZNEGO 1 Instalacja płyty montażowej i wiercenie otworu w ścianie Instalacja płyty montażowej Płyta montażowa powinna być mocowana do konstrukcyjnej części ściany (słup, itp.). co najmniej 105 mm od ściany umocować linkę w centralnym otworze co najmniej 24 mm płyta mont. wkręt gwintujący ST4x25(5) co najmniej 250 mm co najmniej 155 mm od ściany pion umocować linkę w centralnym otworze co najmniej 105 mm od ściany wkręt gwintujący ST4x25(5) pion płyta mont. co najmniej 250 mm co najmniej 455 mm od ściany UWAGA: Otwory w miejscu strzałek muszą być zabezpieczone w celu uniknięcia drgań płyty. W przypadku używania kołków rozporowych należy zastosować dwa otwory (11x20 lub 11x26), w odległości 450 mm od siebie. Wiercenie w ścianie umocować linkę w centralnym otworze pion środek otworu środek otworu UWAGA: Sprawdzić pozycje otworów i wykonać wiercenie.

5 co najmniej 140 mm umocować linkę w centralnym otworze co najmniej 250 mm co najmniej 180 mm co najmniej 120 mm umocować linkę w centralnym otworze co najmniej 80 mm co najmniej 120 mm środek otworu pion Otwór na rurę środek otworu pion Otwór na rurę UWAGA: Otwory w miejscu strzałek muszą być zabezpieczone w celu uniknięcia drgań płyty. W przypadku używania kołków rozporowych należy zastosować dwa otwory (11x20 lub 11x26), w odległości 450 mm od siebie. Sprawdzić pozycje otworów i wykonać wiercenie. 2 Okablowanie Schemat Otworzyć przednią kratkę. Wykręcić wkręt z pokrywy skrzynki elektrycznej, wyjąć ją i odłożyć na bok. Wkręt Wykręcić wkręt z elementu montażowego, wyjąć go i odłożyć na bok. Podłączyć przewód. Zacisk urządzenia wewnętrznego Założyć element montażowy i osłonę. UWAGA: Urządzenie musi być instalowane zgodnie z obowiązującymi w danym kraju przepisami. Urządzenie nie może być instalowane w pralni. Urządzenie musi być zainstalowane 2,3 m nad posadzką. Urządzenie musi być umieszczone tak, aby korek był dostępny. Dla niektórych modeli o wydajności chłodzenia ponad 4600 W (17000BTU/h) należy zastosować wyłącznik wielobiegunowy o odległości rozłączenia co najmniej 3 mm, oraz wyłącznik różnicowo-prądowy, o wartości ponad 10 ma. 3 Instalacja przewodu odpływowego UWAGA: odpływowy musi być umieszczony pod rurą połączeniową nie może być zagięty ani skręcony odpływowy Podczas owijania przewodu nie ciągnąć go. w pomieszczeniu musi być owinięty materiałem termoizolacyjnym. Rura połączeniowa i przewód odpływowy muszą być owinięte Filc paskiem filcu. W miejscu kontaktu rury ze ścianą zastosować podkładkę termoizolacyjną PROWADZENIE PRZEWODU Jeśli przewód wychodzi z prawej strony urządzenia, odciąć część 1. Jeśli przewód wychodzi z prawej dolnej strony urządzenia, odciąć część 2. Jeśli przewód wychodzi z lewej strony urządzenia, odciąć część 3. cieczy gazu Podkład izolacyjny

6 PRZEŁOŻENIE PRZEWODU ODPŁYWOWEGO Jeśli rura wychodzi z lewej strony urządzenia, przewód musi zostać przełożony, gdyż może dojść do wycieków. Metoda przekładania: zamienić pozycje przewodu i korka. Po przełożeniu nie może wystąpić luz, gdyż może doprowadzić do wycieku. przewód odpł. 4 Instalacja urządzenia wewnętrznego urządzenie wewn. Przeprowadzić rurę przez ścianę i przymocować urządzenie wewnętrzne do płyty montażowej (wcisnąć żebro urządzenia do haka płyty). spód 5 Podłączanie rury Ilość zagięć rury w urządzeniu wewnętrznym nie powinna przekraczać 10. Ilość zagięć rury w urządzeniu wewnętrznym i zewnętrznym nie powinna przekraczać 15. Promień gięcia powinien przekraczać 10 cm. Przed podłączeniem rurę parownika należy odłamać szczypcami. Po wyrzuceniu powietrza wewnętrznego użyć klucza do dokręcenia nakrętki rury połączeniowej parownika (rys. 1). Pokryć olejem uszczelniającym złącze i rozszerzenie. Wyrównać środek złącza z rozszerzeniem i docisnąć nakrętkę rury połączeniowej kluczem (rys. 3). Gumowy korek odpływu płyta montażowa żebro urządzenia wewn. Uwaga: Nie usuwać powietrza wewnętrznego tylko przez poluzowanie nakrętki, gdyż wewnątrz rury urządzenia wewnętrznego występuje powietrze pod określonym ciśnieniem. Nie używać dużej siły ze względu na możliwość uszkodzenia otworu rozprężnego. ŚREDNICA RURY MOMENT (Nm) 6,35 mm (1/4") ,52 mm (3/8") mm ( 1/2") mm ( 5/8") Układanie przewodu Rys. 1 odpływowego Dla łatwego odpływu wody przewód powinien posiadać spadek do dołu. Poniżej pokazano 5 nieprawidłowych metod układania. Spadek w dół Wyciek wody Spadek w dół Wyciek wody Rura parownika Stojąca woda powietrze Wyciek wody Jeśli przewód odpływowy nie jest wystarczająco długi, można go przedłużyć przewodami z pakietu akcesoriów. w pomieszczeniu musi być owinięty materiałem termoizolacyjnym. 7 Uszczelnienie ściany i montaż rur Do uszczelnienia otworu w ścianie użyć szpachli. Użyć zacisku do zamocowania rury w określonej pozycji. Rys. 2 Rys. 1 Rys. 2 Rys. 3 Rys. 4 Rys. 5 odpływowy Rura (śr. wewn. 15 cm), twarde PVC uszczelnić szpachlą zamocować przy użyciu zacisku usunąć niepotrzebną część zacisk urządzenie wewn. wkręt

7 INSTALACJA URZĄDZENIA ZEWNĘTRZNEGO 1 Okablowanie połączeniowy połączeniowy połączeniowy LUB Model z jednym podziałem Model z podwójnym podziałem Połączenia dla modelu ponad 6000 W (21000 BTU/h) Wykręcić 2 wkręty samogwintujące z płyty konserwacyjnej i usunąć ją. może być prowadzony od tylnego otworu rur lub przewodu wylotowego. Gdy jest prowadzony od tyłu, należy użyć podpory rury. Płyta zaciskowa Zamocować przewód drutem Płyta konserwacyjna Osłona rury Podpora rury (nie jest wymagana, gdy przewód jest prowadzony z innych miejsc) 2 Poluzować 2 wkręty samogwintujące zacisku montażowego. 3 Poluzować zacisk montażowy płyty zaciskowej, przeprowadzić przez niego przewód zasilający i sygnałowy. Mocno dokręcić przewody przy użyciu wkrętów montażowych. ( uziemienia musi być podłączony oddzielnie) 4 Docisnąć wkręt zacisku montażowego. 5 Założyć płytę konserwacyjną. Po instalacji rur i przewodów wykonać uszczelnienie z gąbki zgodnie z rysunkiem. Płyta konserwacyjna Podłączenie tylne Osłona rury Osłona rury Podłączenie prawe Otwór wylotowy Gąbka

8 Schemat połączeń Model W ( BTU/h) Zacisk urządzenia wewn. Zacisk urządzenia wewn. wtyczka 1 Zacisk urządzenia zewn. Tylko chłodzenie Pompa ciepła szary LUB szary wtyczka 2 Pompa ciepła Model W ( BTU/h) wtyczka 1 wtyczka 1 Zacisk urządzenia wewn. Tylko chłodzenie szary wtyczka 2 Zacisk urządzenia wewn. wtyczka 2 Pompa ciepła LUB Pompa ciepła LUB Pompa ciepła wtyczka 1 Model W ( BTU/h) Zacisk urządzenia wewn. wtyczka 1 Zacisk urządzenia wewn. wtyczka 1 wtyczka 1 wtyczka 2 Zacisk urządzenia wewn. szary źródło zasil źródło zasil Tylko chłodzenie Pompa ciepła LUB Pompa ciepła Tylko chłodzenie (T3) Pompa ciepła (T3) Inwertor Inwertor z podwójnym podziałem Podwójny podział Zacisk urządzenia wewn. wtyczka 1 Zacisk urządzenia wewn. A Zacisk urządzenia wewn. B Zacisk urządzenia wewn. A Zacisk urządzenia wewn. B wtyczka 2 źródło zasil Zacisk urządzenia zewn. źródło zasil Pompa ciepła Pompa ciepła Tylko chłodzenie i pompa ciepła

9 Uwaga: Jeśli kolor przewodu połączeniowego nie zgadza się z powyższym schematem, jako punkt odniesienia należy traktować przedmioty rzeczywiste. Zacisk danego znaku musi łączyć się z przewodem danego koloru. Wtyczka 1 jest podłączana do pasującego gniazda obudowy urządzenia wewnętrznego. Wtyczka 2 jest podłączana do pasującego gniazda obudowy urządzenia zewnętrznego. Jeśli przewód sygnałowy jest kupowany oddzielnie, należy wybrać przekrój powyżej 0,75 mm 2. Jeśli potrzebny schemat nie jest dostępny, należy skorzystać ze schematu elektrycznego. Jeśli przewód połączeniowy do zasilania musi zostać wymieniony, należy skorzystać z poniższej tabeli. MODEL SPECYFIKACJA S2700W(10000BTU/h) 1,0 mm W(11000BTU/h)-4000W(15000BTU/h) 1,5 mm W(18000BTU/h) -8000W(28000BTU/h) 2,5 mm 2 OSTRZEŻENIE: Schemat elektryczny, przymocowany do urządzeń, należy traktować jako główny punkt odniesienia. zasilania i sygnałowy między urządzeniem wewnętrznym i zewnętrznym musi być podłączony po kolei do odpowiednich numerów styków. Przewody muszą być zaciśnięte razem. Do łączenia urządzeń używany jest specjalny przewód. Musi on zapewniać, że zaciski nie będą podlegać zewnętrznej sile. Słabe połączenie może spowodować pożar. Osłona skrzynki elektrycznej musi być prawidłowo założona i przymocowana, gdyż w przeciwnym razie może dojść do pożaru lub prażenia, wywołanego kurzem i wilgocią. Temperatura układu chłodziwa będzie wysoka, należy więc odseparować przewód połączeniowy od rury łączącej. Wszystkie modele powinny być podłączane do zasilania o określonych ograniczeniach impedancji. Podczas instalacji należy skorzystać z poniższej tabeli lub skonsultować się z dostawcą energii (poniższe informacje i specyfikacje mogą ulegać zmianom bez powiadomienia ze względu na ciągły rozwój). SERIA MODEL IMPEDANCJA 6800W (24000BTU/h) 0,116 Ω seria 5100W (18000BTU/h) 0,160 Ω R W (12000BTU/h) 0,312 Ω 3200W (1000BTU/h) 0,312 Ω 2500W (9000BTU/h) 0,467 Ω 6500W (22000BTU/h) 0,204 Ω 5100W (18000BTU/h) 0,162 Ω seria 3500W (12000BTU/h) 0,148 Ω R407C 3300W (11000BTU/h) 0,121 Ω 3200W (10000BTU/h) 0,121 Ω 2500W (9000BTU/h) 0,323 Ω 2000W (7000BTU/h) 0,302 Ω Model z podwójnym podziałem (25+25) 0,187 Ω Model z podwójnym podziałem (25+35) 0,138 Ω seria 6800W (24000BTU/h) 0,124 Ω R410A 5100W (18000BTU/h) 0,268 Ω

10 2 Instalacja złącza odpływu (tylko dla pompy ciepła) Włożyć zewnętrzne, podwójne złącze odpływu do jednego z dolnych otworów odpowiedniej wielkości, podłączyć przewód odpływowy i wykonać złącze. 3 Podłączanie rury połączeniowej Pokryć olejem uszczelniającym złącze i rozszerzenie. Spód Dwukanałowe złącze odpływu odpływowy Wyrównać środek złącza z rozszerzeniem i docisnąć nakrętkę rury połączeniowej kluczem. (Dobrać moment dokręcania tak, jak dla urządzenia wewnętrznego) 4 Wydech powietrza Odkręcić zaślepki z zaworów odcinających cieczy i gazu, oraz nakrętkę złącza serwisowego. Użyć klucza imbusowego do obrócenia zaworu po stronie cieczy o 90 w lewo, i zamknąć go po 10 s. Użyć wody z mydłem do sprawdzenia wycieków gazu na połączeniach. Jeśli wycieki nie występują, ponownie obrócić zawór po stronie cieczy o 90 w lewo. Nacisnąć zatyczkę złącza serwisowego zaworu odcinającego gazu, po 10 sekundach powinna być widoczna mgiełka wylatującego gazu, oznaczająca usunięcie wewnętrznego powietrza. Użyć klucza imbusowego do obrócenia zaworów odcinających cieczy i gazu w lewo, aż do ich pełnego otwarcia, następnie założyć zaślepki i docisnąć je. zawór odcin. cieczy zawór odcin. gazu rura poł. cieczy złącze serwisowe klucz imbusowy rura poł. gazu nakrętki zaworów zaślepka złącza serwisowego 5 Rozszerzanie rury Użyć obcinarki do odcięcia uszkodzonej części rozszerzenia. Usunąć zadziory. Włożyć nakrętkę do rury połączeniowej i wykonać rozszerzanie przy użyciu specjalnych narzędzi, np. rozwiertaka. rura poł. zadzior ukos nierówności zadzior rozwiertak Średnica zewn. A(mm) 6,35 mm ( 1/4" ) 2,0 2,5 9,52 mm ( 3/8" ) 3,0 3,5 12,7 mm ( 1/2" ) 3,5 4,0 15,88 mm (5/8 ) 4,0 4,5 Sprawdzić jakość rozszerzania. rura poł.

11 6 Dodawanie chłodziwa Jeśli rura połączeniowa jest dłuższa niż 7 m, należy dodać chłodziwa. (Tylko urządzenia chłodzące) dodać ilość A=(Lm-7m) x 15 g/m; (Pompa ciepła) dodać ilość A=(Lm-7m) x 50 g/m. (A: ilość dodawanego chłodziwa, L: długość rury połączeniowej). Długość rury połączeniowej (m) (Tylko chłodzenie) dodawana ilość (g) (Pompa ciepła) dodawana ilość (g) Usunąć powietrze według opisanej wyżej metody. Zamknąć zawór odcinający gazu, podłączyć przewód ładunkowy (niskiego ciśnienia) do zaworu serwisowego i otworzyć zawór gazu. Podłączyć pojemnik z chłodziwem do przewodu ładunkowego i odwrócić go. Uzupełnić chłodziwo według powyższej tabeli. Odłączyć wskaźnik rozdzielacza po zamknięciu zaworu odcinającego, i ponownie otworzyć zawór gazu. Docisnąć nakrętki i zaślepki każdego zaworu. Wskaźnik rozdzielacza Zawór niskiego ciśnienia Złącze serwisowe Manometr Zawór wysokiego ciśnienia ładunkowy 7 Uruchomienie próbne Przed uruchomieniem próbnym należy ponownie dokładnie sprawdzić podłączenia przewodów. 1. Działanie wyłącznika bezpieczeństwa: Po każdym naciśnięciu wyłącznika klimatyzator działa w następującej kolejności: Tylko chłodzenie: Chłodzenie wyłączenie Pompa ciepła: Chłodzenie Ogrzewanie wyłączenie 2. Działanie pilota: Jeśli urządzenie wewnętrzne wydaje przerywany dźwięk po wciśnięciu przycisku włączania, oznacza to, że klimatyzator pracuje pod kontrolą pilota. Następnie sprawdzić działanie każdego przycisku. 3.Check switch operation: Otworzyć przednią kratkę i nacisnąć przycisk kontrolny. Włączyć zasilanie i rozpocząć próbne uruchomienie. Jeśli kontrolki zapalą się, a następnie zgasną, lub wyświetlacz urządzenia wewnętrznego włączy się, a następnie zgaśnie, system działa poprawnie. Jeśli któraś z kontrolek cały czas mruga, lub na wyświetlaczu wyświetlane są kody błędów, w systemie występuje problem, który należy niezwłocznie sprawdzić.
