1 Ogrzewacz naścienny IR Komfort Master FB307D INSTRUKCJA UŻYTKOWANIA

2 SPIS TREŚCI Wstęp Instalacja Instalacja elektryczna Użytkowanie Konserwacja Parametry techniczne Opis produktu Lista akcesoriów Ochrona środowiska Serwis WSTĘP Drogi Kliencie, Dziękujemy za wybór ogrzewacza naściennego IR Komfort Master, który z pewnością dostarczy Ci wiele satysfakcji i zadowolenia z użytkowania. Uważne przeczytanie tej instrukcji zaoszczędzi Ci wiele czasu, a także zabezpieczy przed ryzykiem nieprawidłowego montażu i użytkowania. INSTALACJA Poświęć kilka minut i zaplanuj instalację produktu, a to pozwoli zaoszczędzić Twój czas oraz zapewni zadowolenie z zainstalowanego produktu. Dla zapewnienia najlepszego efektu ogrzewania zainstaluj go na minimalnej wysokości 1,8-1,9 m od podłogi. Umocowanie ogrzewacza na ścianie 1. Wywierć na ścianie 2 otwory zgodnie ze schematem (rys.1) 2. Wstaw w wywiercone otwory 2 kołki oraz wkręć śruby odstęp między kołkami powinien wynosić mm (rys.1) 3. Wykręć z urządzenia promienniki podczerwieni 4. Przesuń urządzenie za pomocą 2 profili do zaczepiania T na tylnej ścianie urządzenia tak, aby zostało zaczepione na 2 śrubach 5. Przesuń urządzenie lekko w dół i jednocześnie lekko w bok profilu T tak, aby pewnie zamocować urządzenie (można również dokręcić śruby poprzez luki w urządzeniu przed wkręceniem promienników IR)

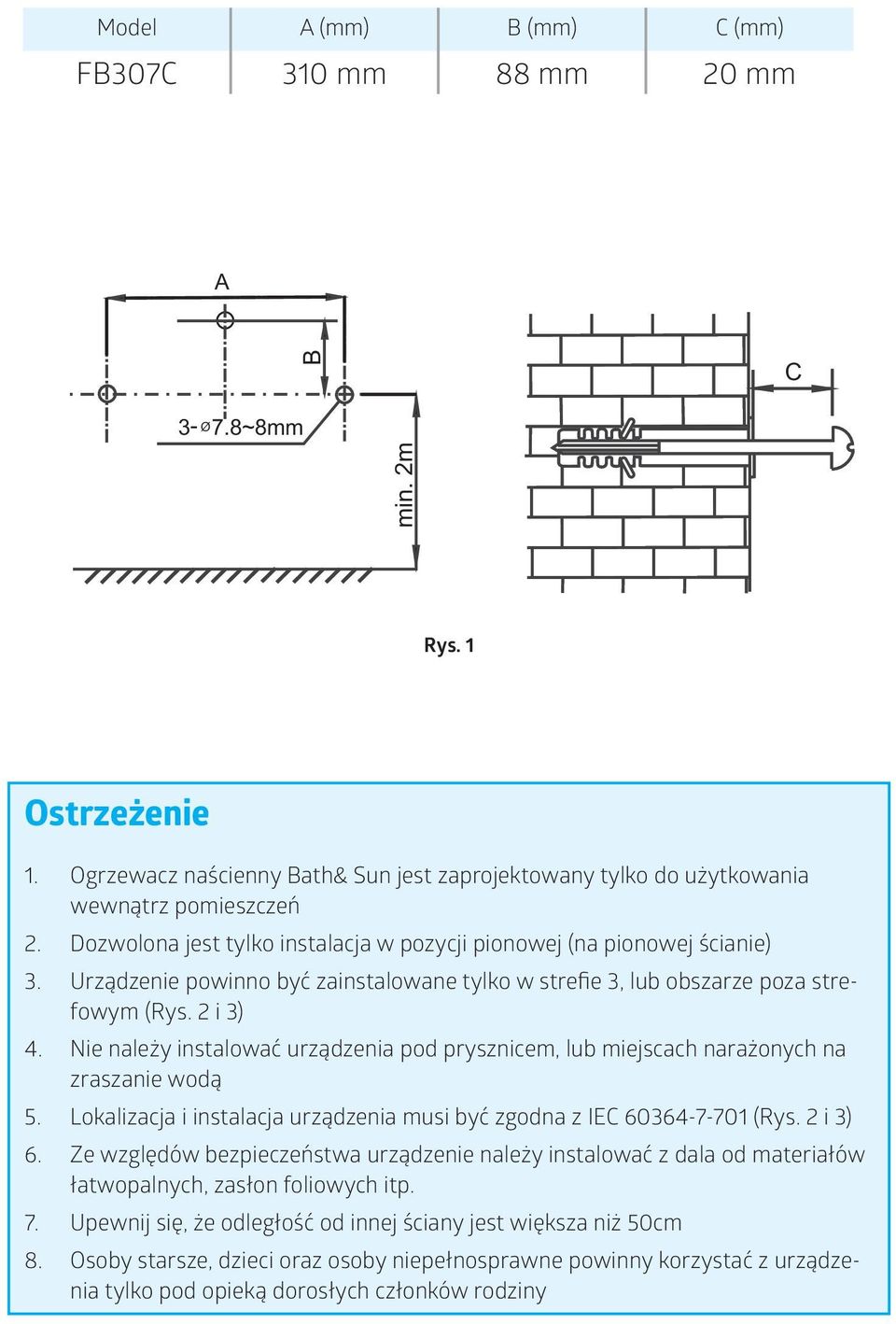

3 Model A (mm) B (mm) C (mm) FB307C 310 mm 88 mm 20 mm A B C 3- Ø 7.8~8mm min. 2m Rys. 1 Ostrzeżenie 1. Ogrzewacz naścienny Bath& Sun jest zaprojektowany tylko do użytkowania wewnątrz pomieszczeń 2. Dozwolona jest tylko instalacja w pozycji pionowej (na pionowej ścianie) 3. Urządzenie powinno być zainstalowane tylko w strefie 3, lub obszarze poza strefowym (Rys. 2 i 3) 4. Nie należy instalować urządzenia pod prysznicem, lub miejscach narażonych na zraszanie wodą 5. Lokalizacja i instalacja urządzenia musi być zgodna z IEC (Rys. 2 i 3) 6. Ze względów bezpieczeństwa urządzenie należy instalować z dala od materiałów łatwopalnych, zasłon foliowych itp. 7. Upewnij się, że odległość od innej ściany jest większa niż 50cm 8. Osoby starsze, dzieci oraz osoby niepełnosprawne powinny korzystać z urządzenia tylko pod opieką dorosłych członków rodziny

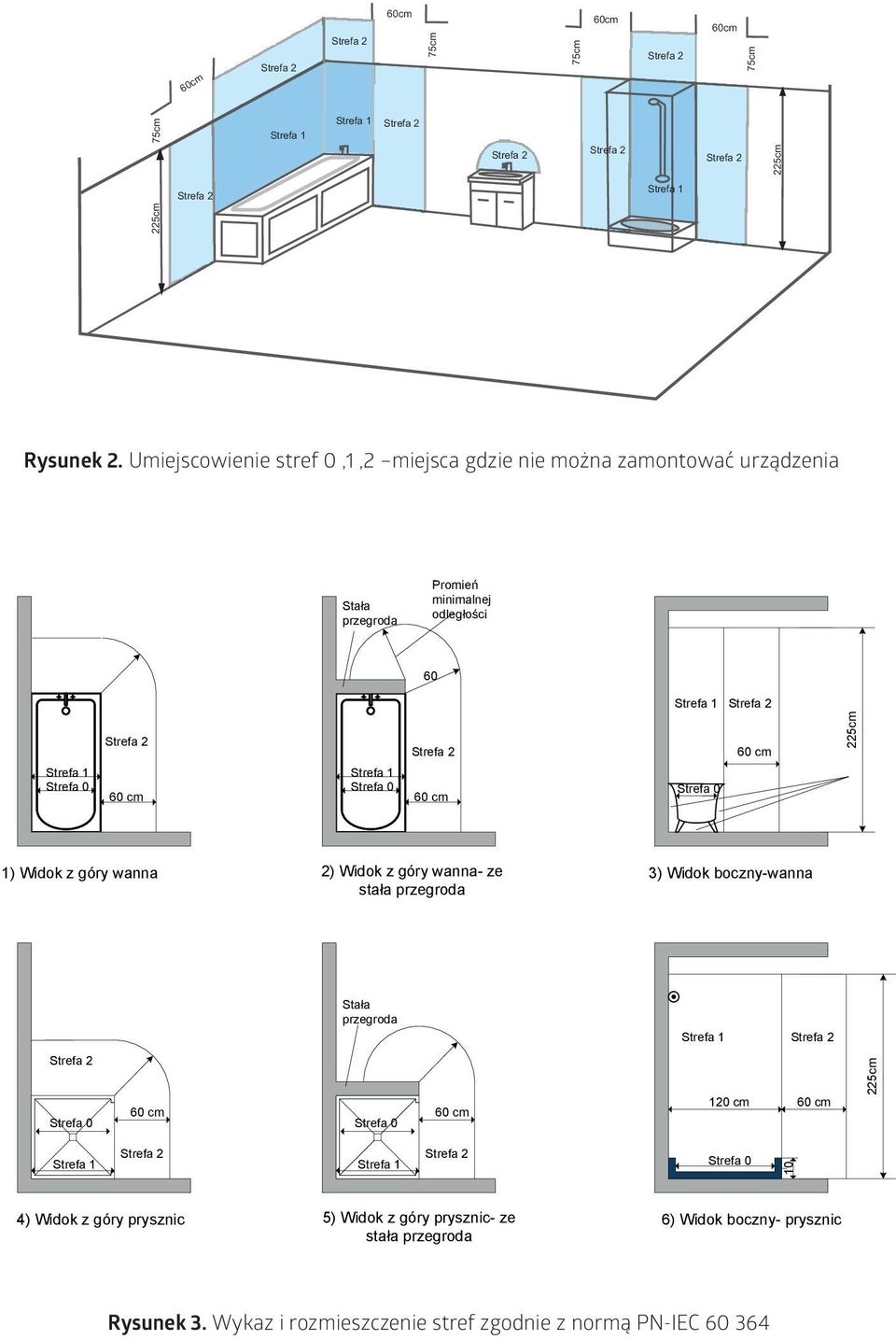

4 60cm 60cm 60cm 60cm 75cm 75cm 75cm 75cm 225cm 225cm Rysunek 2. Umiejscowienie stref 0,1,2 miejsca gdzie nie można zamontować urządzenia Stała przegroda Promień minimalnej odległości cm 1) Widok z góry wanna 2) Widok z góry wanna- ze stała przegroda 3) Widok boczny-wanna Stała przegroda 120 cm 225cm 10 4) Widok z góry prysznic 5) Widok z góry prysznic- ze stała przegroda 6) Widok boczny- prysznic Rysunek 3. Wykaz i rozmieszczenie stref zgodnie z normą PN-IEC

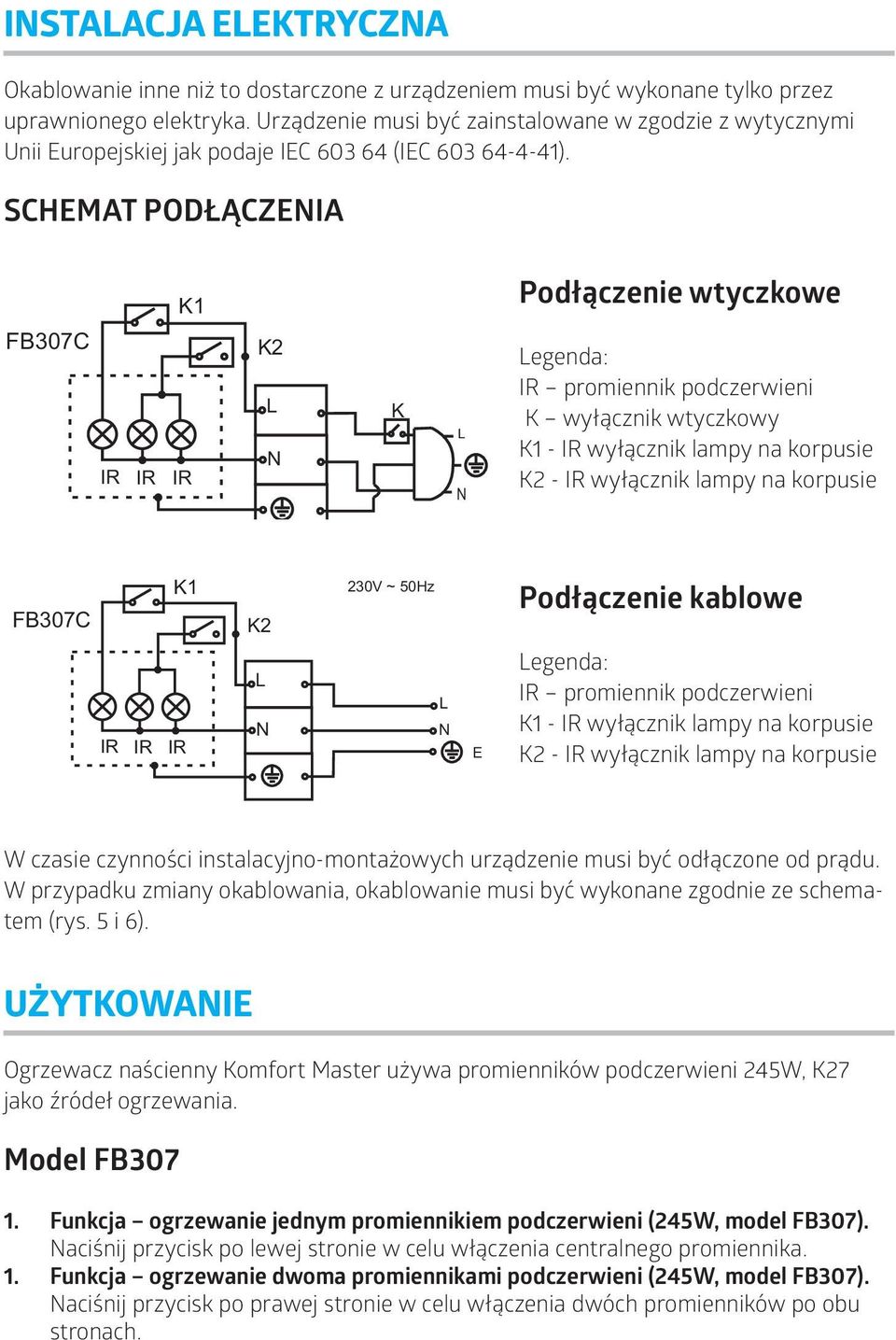

5 INSTALACJA ELEKTRYCZNA Okablowanie inne niż to dostarczone z urządzeniem musi być wykonane tylko przez uprawnionego elektryka. Urządzenie musi być zainstalowane w zgodzie z wytycznymi Unii Europejskiej jak podaje IEC (IEC ). SCHEMAT PODŁĄCZENIA FB307C K1 IR IR IR K2 L N K L N Podłączenie wtyczkowe Legenda: IR promiennik podczerwieni K wyłącznik wtyczkowy K1 - IR wyłącznik lampy na korpusie K2 - IR wyłącznik lampy na korpusie FB307C K1 K2 230V ~ 50Hz Podłączenie kablowe IR IR IR L N L N E Legenda: IR promiennik podczerwieni K1 - IR wyłącznik lampy na korpusie K2 - IR wyłącznik lampy na korpusie W czasie czynności instalacyjno-montażowych urządzenie musi być odłączone od prądu. W przypadku zmiany okablowania, okablowanie musi być wykonane zgodnie ze schematem (rys. 5 i 6). UŻYTKOWANIE Ogrzewacz naścienny Komfort Master używa promienników podczerwieni 245W, K27 jako źródeł ogrzewania. Model FB Funkcja ogrzewanie jednym promiennikiem podczerwieni (245W, model FB307). Naciśnij przycisk po lewej stronie w celu włączenia centralnego promiennika. 1. Funkcja ogrzewanie dwoma promiennikami podczerwieni (245W, model FB307). Naciśnij przycisk po prawej stronie w celu włączenia dwóch promienników po obu stronach.

6 Uwaga: 1. Nie dotykaj promienników podczerwieni kiedy pracują 2. Nie patrz bezpośrednio na promienniki kiedy pracują 3. Wyłącz natychmiast urządzenie kiedy zauważysz jakieś nieprawidłowości w jego pracy 4. Nie przełączaj wyłączników często w czasie pracy promienników 5. Wyłącz urządzenie z prądu w czasie dłuższej nieobecności 6. Osoby starsze, dzieci oraz osoby niepełnosprawne powinny korzystać z urządzenia tylko pod opieką dorosłych członków rodziny KONSERWACJA 1. Czyszczenie a. Przed rozpoczęciem czyszczenia wyłącz urządzenie wyjmujący wtyczkę z gniazdka b. Przetrzyj promienniki oraz pokrywę urządzenia używając wilgotnej ściereczki z detergentem c. Przed rozpoczęciem czyszczenia upewnij się, że promienniki nie są rozgrzane d. Używaj promienników wykonanych specjalnie dla EUROCOOP 2. Wymiana promienników a. Sprawdzaj regularnie czy promienniki są dokręcone b. Przed wymianą promienników wyłącz urządzenie z prądu c. Używaj promienników podczerwieni 245W/E27 zaprojektowanych do tych urządzeń! Uwaga: Elementy elektryczne urządzenia nie mogą mieć styczności z wodą. Nie używaj benzyny oraz środków chemicznych, ani wody o temperaturze wyższej niż 60 st. C do czyszczenia plastikowych elementów urządzenia. PARAMETRY TECHNICZNE MODEL FB307C Napięcie znamionowe(v) Częstotliwość prądu(hz) Moc (W) IP Waga urządzenia (kg) Wymiary montażowe LxWxH (mm) IR lampa IR lampa IR lampa 230V - 240V 50 Hz 245W 245W 245W X2 1,8kg 420 x 260 x 260 mm 735W

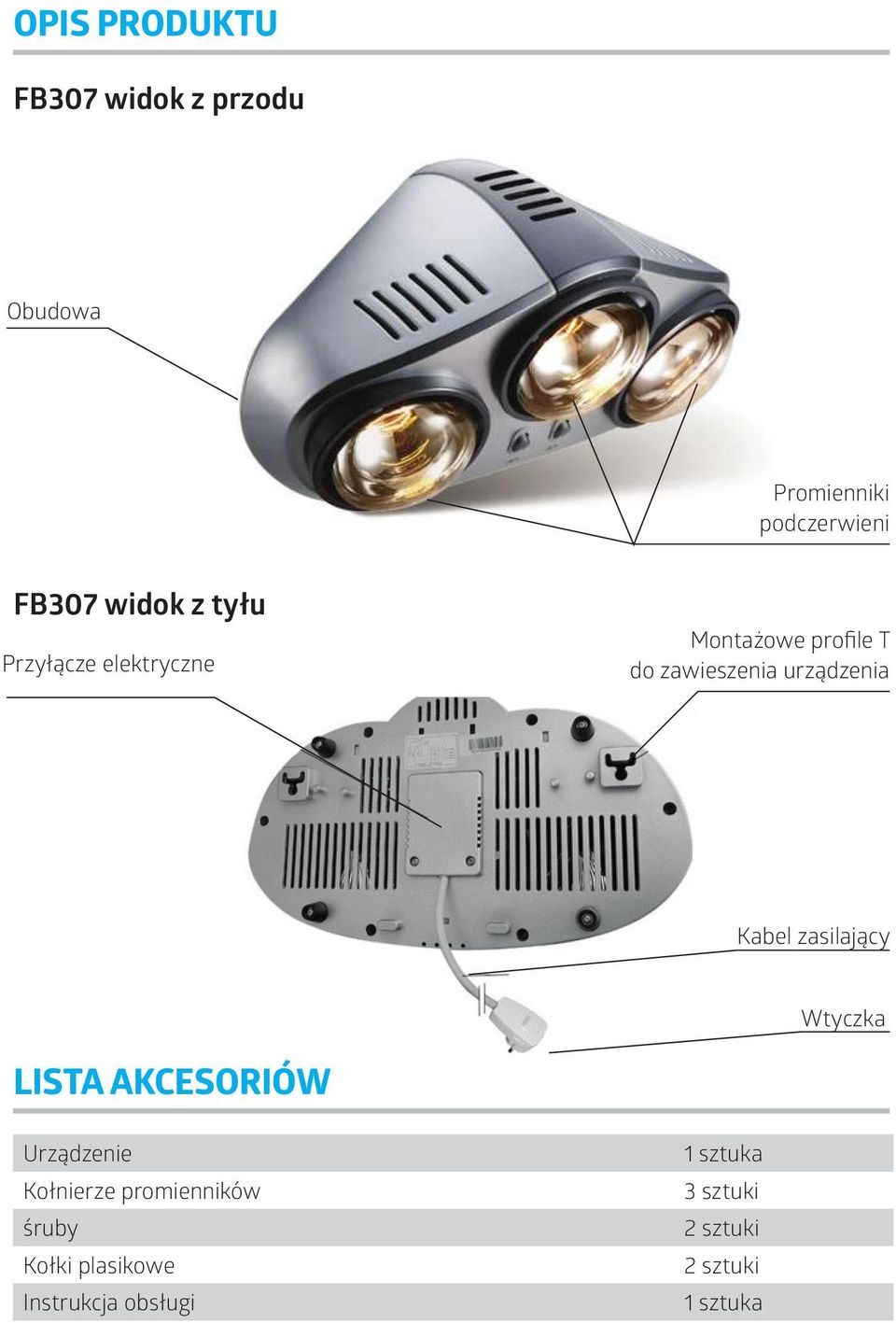

7 OPIS PRODUKTU FB307 widok z przodu Obudowa Promienniki podczerwieni FB307 widok z tyłu Przyłącze elektryczne Montażowe profile T do zawieszenia urządzenia Wtyczka Kabel zasilający Wtyczka LISTA AKCESORIÓW Urządzenie Kołnierze promienników śruby Kołki plasikowe Instrukcja obsługi 1 sztuka 3 sztuki 2 sztuki 2 sztuki 1 sztuka

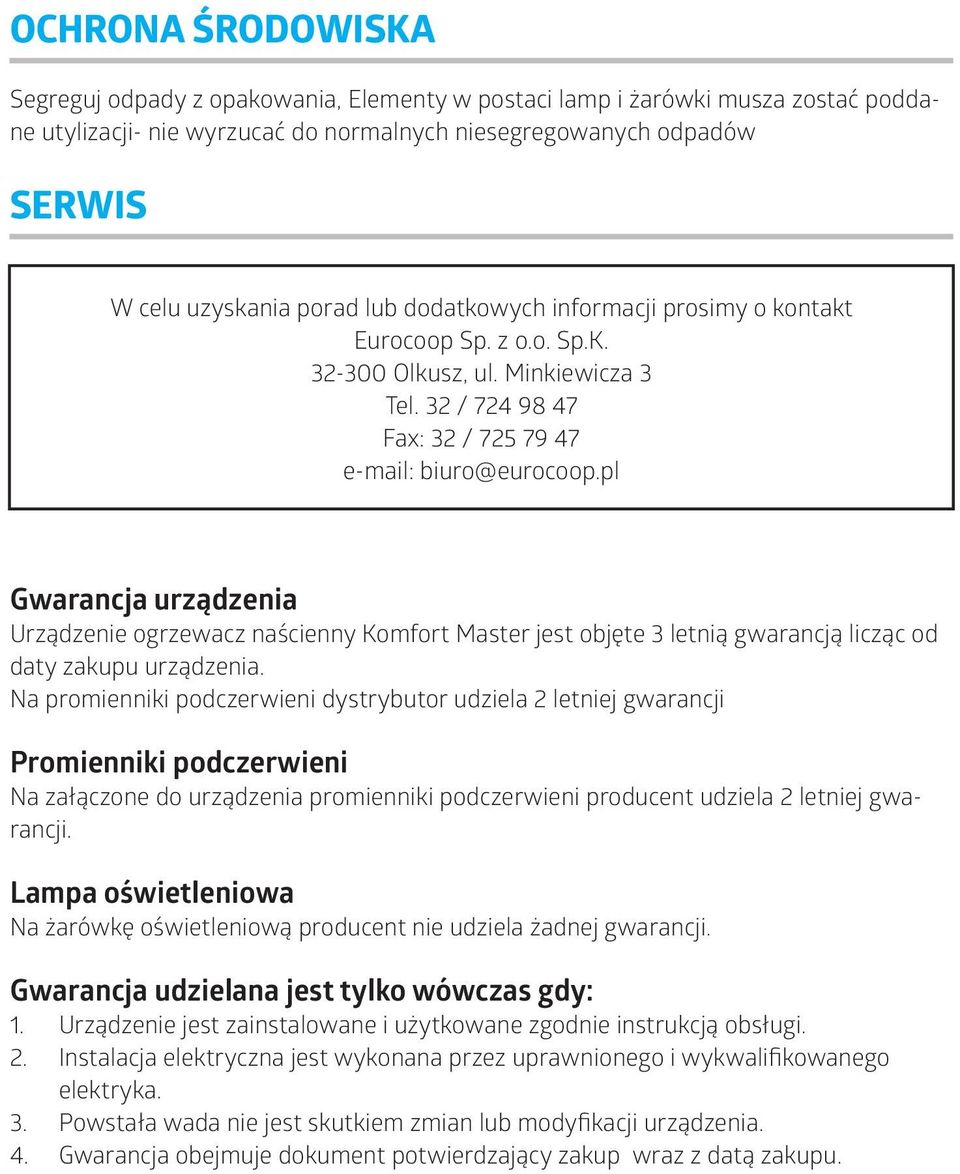

8 OCHRONA ŚRODOWISKA Segreguj odpady z opakowania, Elementy w postaci lamp i żarówki musza zostać poddane utylizacji- nie wyrzucać do normalnych niesegregowanych odpadów SERWIS W celu uzyskania porad lub dodatkowych informacji prosimy o kontakt Eurocoop Sp. z o.o. Sp.K Olkusz, ul. Minkiewicza 3 Tel. 32 / Fax: 32 / biuro@eurocoop.pl Gwarancja urządzenia Urządzenie ogrzewacz naścienny Komfort Master jest objęte 3 letnią gwarancją licząc od daty zakupu urządzenia. Na promienniki podczerwieni dystrybutor udziela 2 letniej gwarancji Promienniki podczerwieni Na załączone do urządzenia promienniki podczerwieni producent udziela 2 letniej gwarancji. Lampa oświetleniowa Na żarówkę oświetleniową producent nie udziela żadnej gwarancji. Gwarancja udzielana jest tylko wówczas gdy: 1. Urządzenie jest zainstalowane i użytkowane zgodnie instrukcją obsługi. 2. Instalacja elektryczna jest wykonana przez uprawnionego i wykwalifikowanego elektryka. 3. Powstała wada nie jest skutkiem zmian lub modyfikacji urządzenia. 4. Gwarancja obejmuje dokument potwierdzający zakup wraz z datą zakupu.
