1 Nowe technologie i rozwiązania projektowe w budownictwie kolejowym Przemysław Chudzicki Poznań

2 Tradycyjne metody prowadzenia prac Zmechanizowane metody prowadzenia prac Maszyny do robót torowych Technologia a długość zamknięć torowych Nawierzchnie przyszłości Podsumowanie

3 Nowe technologie prace modernizacyjne technologie prowadzenia prac prace utrzymaniowe sprzęt sprzęt materiały i rozwiązania systemowe prace projektowe

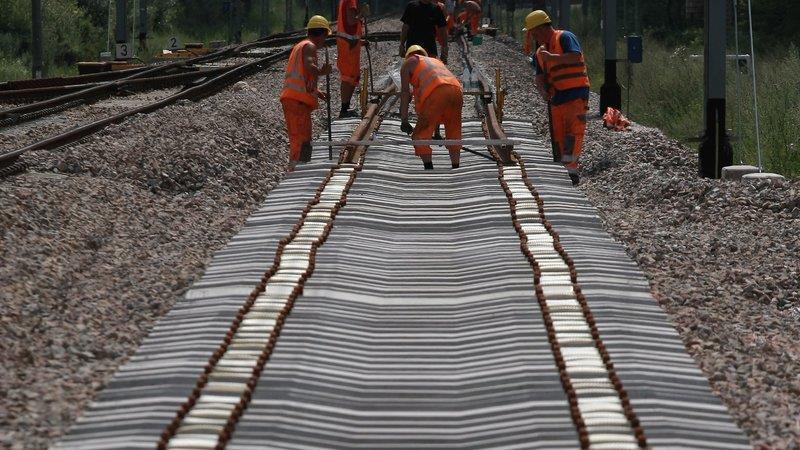

4 Tradycyjne metody prowadzenia prac metody ręczne wysoka pracochłonność - niewielka dokładność - długi okres wykonywania prac zdjęcia: materiały prasowe PKP PLK,

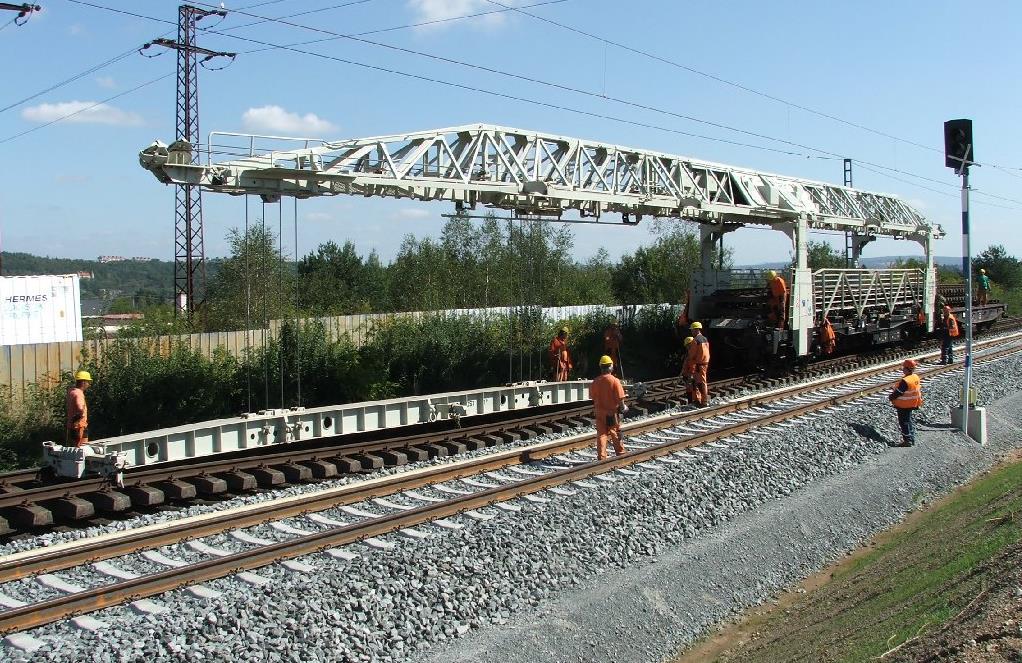

5 Tradycyjne metody prowadzenia prac metoda zmechanizowana przęsłowa zdjęcie: Pavel Tucek, - przyspieszenie czasu realizacji - zwiększenie jakości - konieczność stosowania prefabrykacji - obecnie praktycznie nie stosowana

6 zdjęcia: oraz Tradycyjne metody prowadzenia prac metoda bezprzęsłowa - wykorzystywana w technologii budowy toru bezstykowego - początki lata 60 XX wieku - stosowana również obecnie gdy nie można zastosować metod potokowych

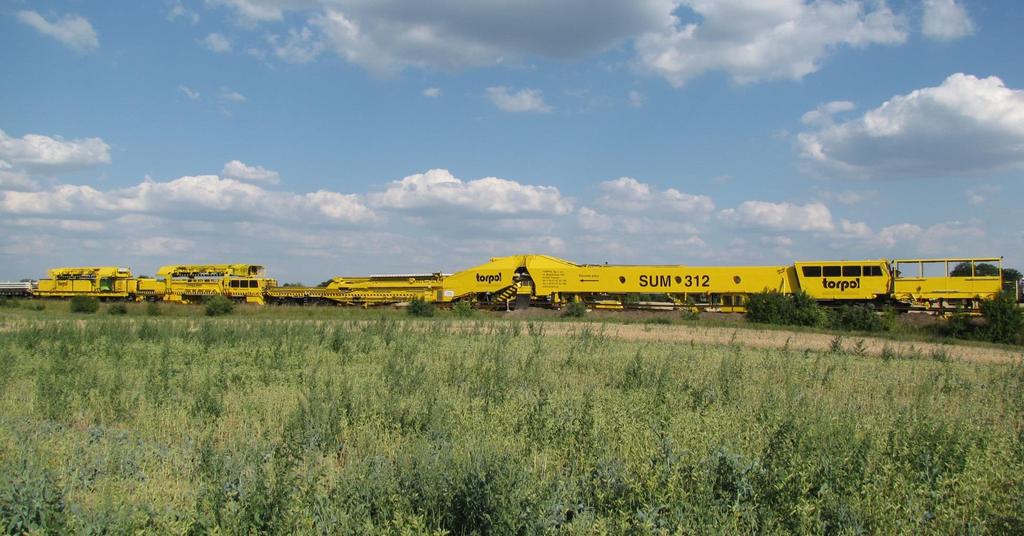

7 Zmechanizowane metody prowadzenia prac metoda potokowej wymiany nawierzchni zdjęcie: - wymiana toru realizowana w czasie jednego przejścia maszyny tzw. maszyny kombajny (PUN, SUM) - znaczne przyspieszenie tempa prac - duże wydajności - wysoka jakość

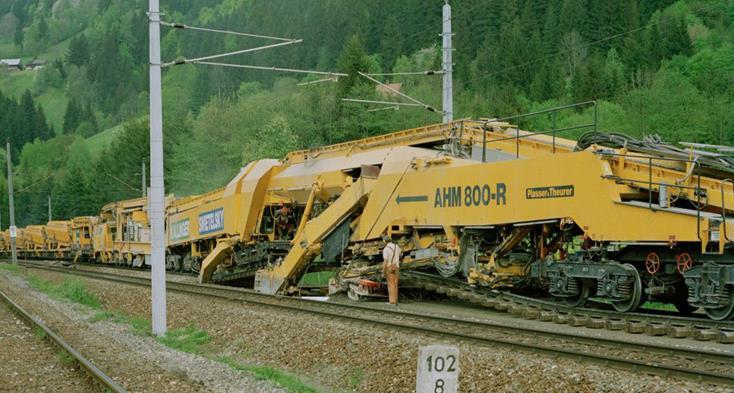

8 zdjęcie: Zmechanizowane metody prowadzenia prac metoda potokowa wzmocnienia podtorza - wymiana (wzmocnienie) podtorza realizowana w czasie jednego przejścia maszyny tzw. maszyny kombajny (AHM, RPM) - znaczne przyspieszenie tempa prac - bardzo dobra jakość - recycling materiałów

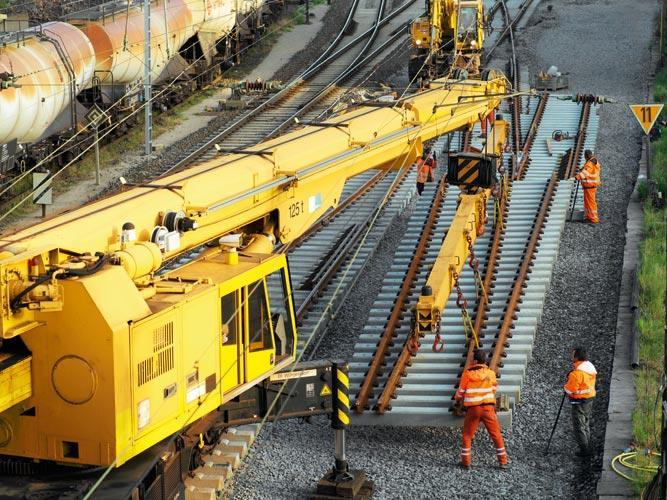

9 zdjęcia: vaepolska.pl Zmechanizowane metody prowadzenia prac Montaż rozjazdów - montaż rozjazdów w blokach lub w całości - znaczne przyspieszenie tempa prac - bardzo dobra jakość

10 Maszyny do robót torowych maszyny kombajny o bardzo dużej wydajności do potokowego wzmocnienia podtorza (AHM, RPM) zdjęcie: - bardzo duże wydajności (do 400 mb doba) zdjęcie: - wysoka jakość

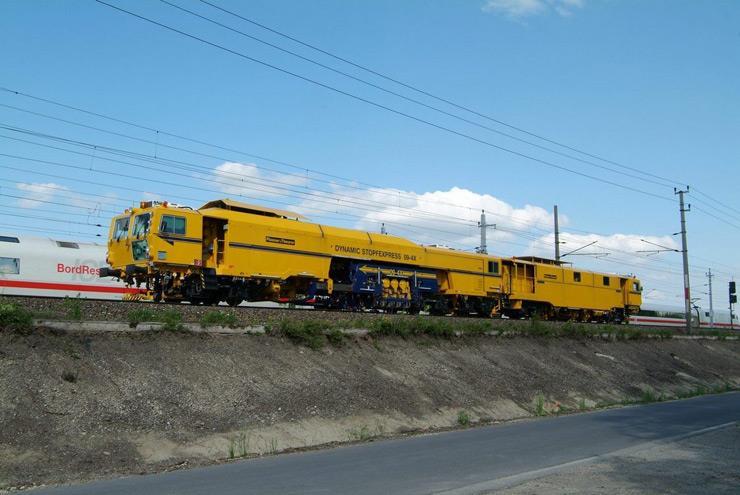

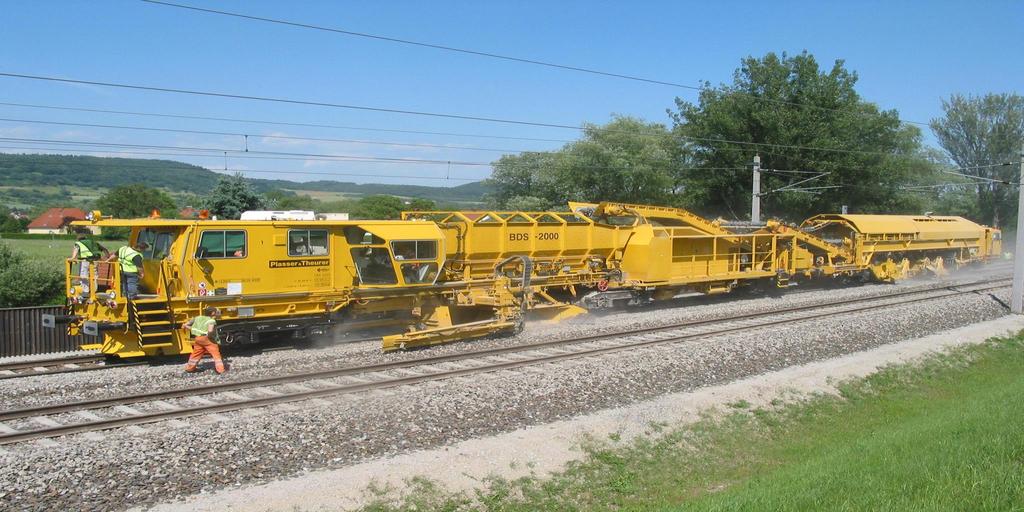

11 zdjęcie: Maszyny do robót torowych podbijarki o ruchu ciągłym: Dynamic Tamping Express 09-4X Faster 109 4x Tamping BDS bardzo duże wydajności (do 2000 mb/godzinę) - wysoka jakość - ograniczenie czasu wyłączenia toru z ruchu

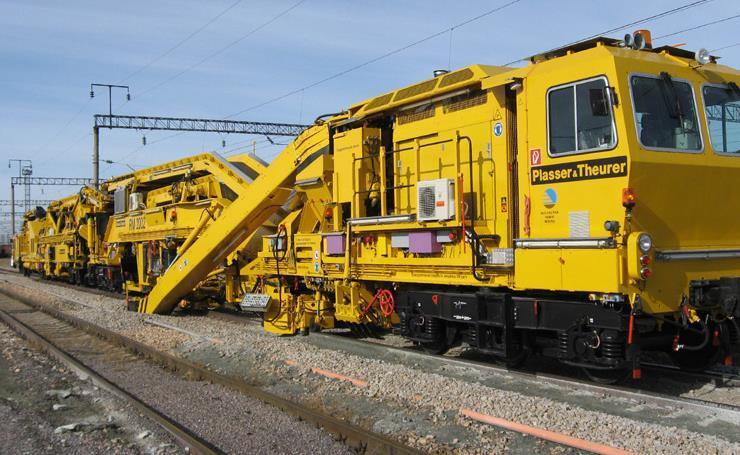

12 zdjęcie: Maszyny do robót torowych oczyszczarki ZRM 350 URM 700 RM bardzo duże wydajności, wysoka jakość - możliwość dozowania nowego kruszywa - ostrzenie krawędzi i płukania czyszczonego kruszywa

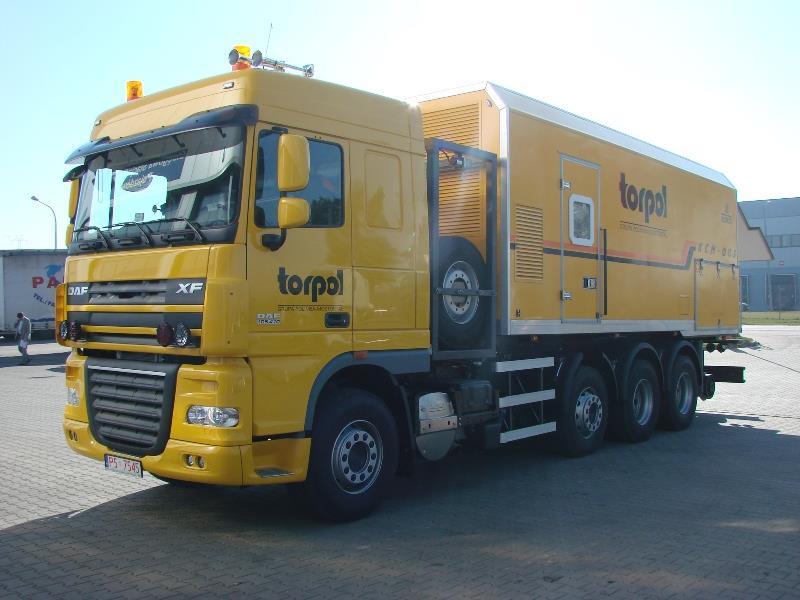

13 zdjęcia: Maszyny do robót torowych maszyny dwudrogowe (mobilność, uniwersalność) - zgrzewarki

14 zdjęcie: Maszyny do robót torowych maszyny dwudrogowe (mobilność, uniwersalność) - podbijarki

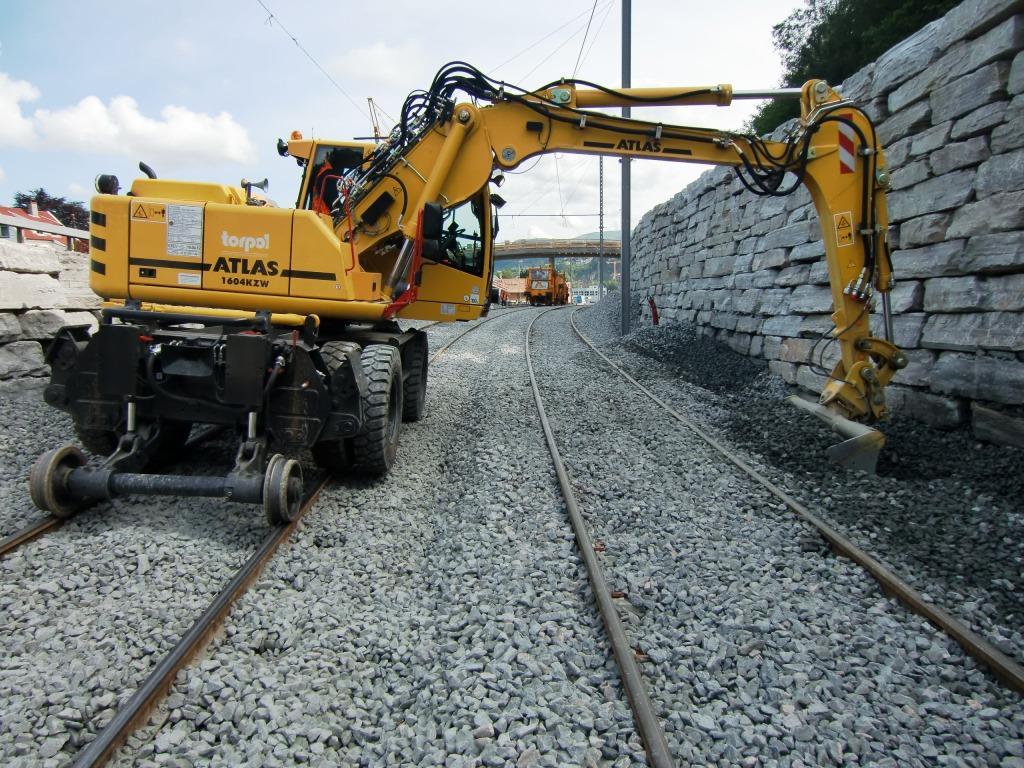

15 zdjęcie: Maszyny do robót torowych maszyny dwudrogowe (mobilność, uniwersalność) - koparki

16 Technologia a czas zamknięcia toru Tylko zastosowanie nowoczesnych maszyn zapewnia: - osiągnięcie wymaganej jakości - spełnienie wymogów inwestora - skrócenie czasu zamknięć torów (większa przepustowość linii oraz przychody zarządcy) Wymagana jest bardzo dobra logistyka i organizacja prac (wsparcie korporacyjne) Odpowiednie wsparcie projektowe: - wysokiej jakości dokumentacja projektowa, dostępność nadzoru autorskiego - decyzyjność uczestników procesu (Inwestor, Inżynier, Wykonawca) - jasne procedury

17 Nowe technologie Zadania dla projektantów: - ograniczenie hałasu i wibracji - wydłużenie czasu życia produktu - optymalizacja wydatków na utrzymanie

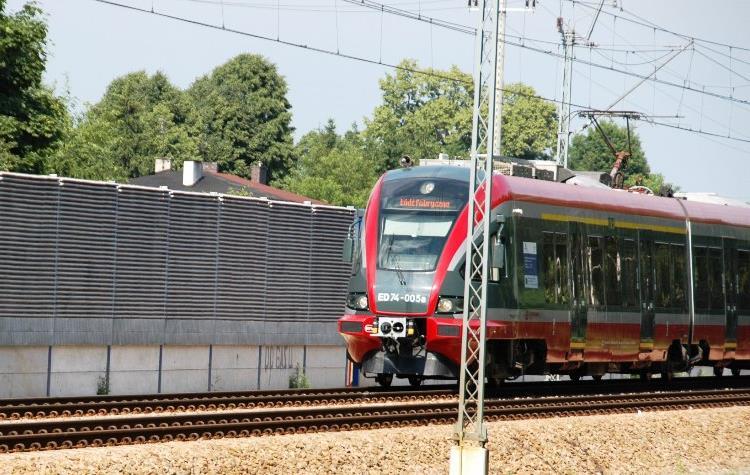

18 zdjęcie: Nowe technologie Ograniczenie hałasu i wibracji - ekrany akustyczne (tylko tam gdzie są naprawdę potrzebne)

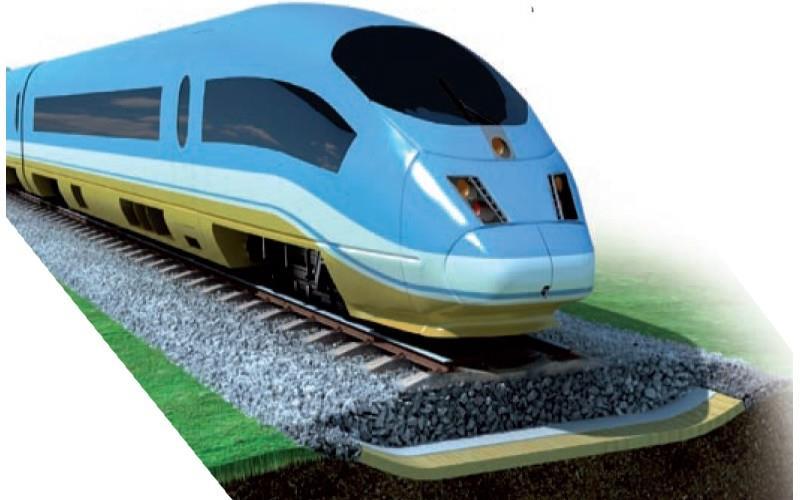

19 Nowe technologie Ograniczenie hałasu i wibracji - maty antywibracyjne grafika:

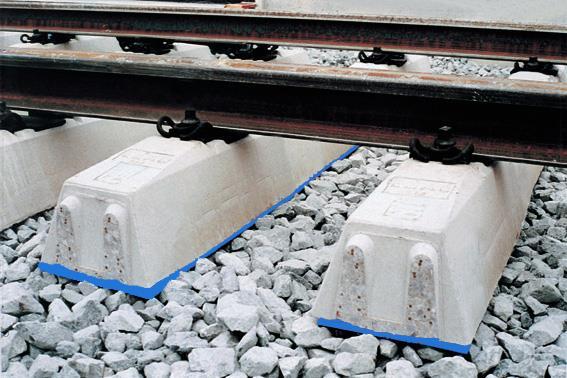

20 Nowe technologie Ograniczenie hałasu i wibracji - podkład z matą antywibracyjną zdjęcie:

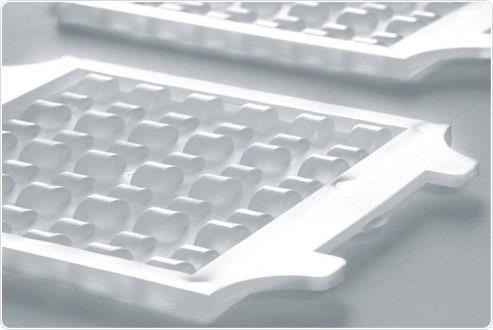

21 Nowe technologie Ograniczenie hałasu i wibracji - przekładki podszynowe tłumiące drgania zdjęcie: plastwil.pl

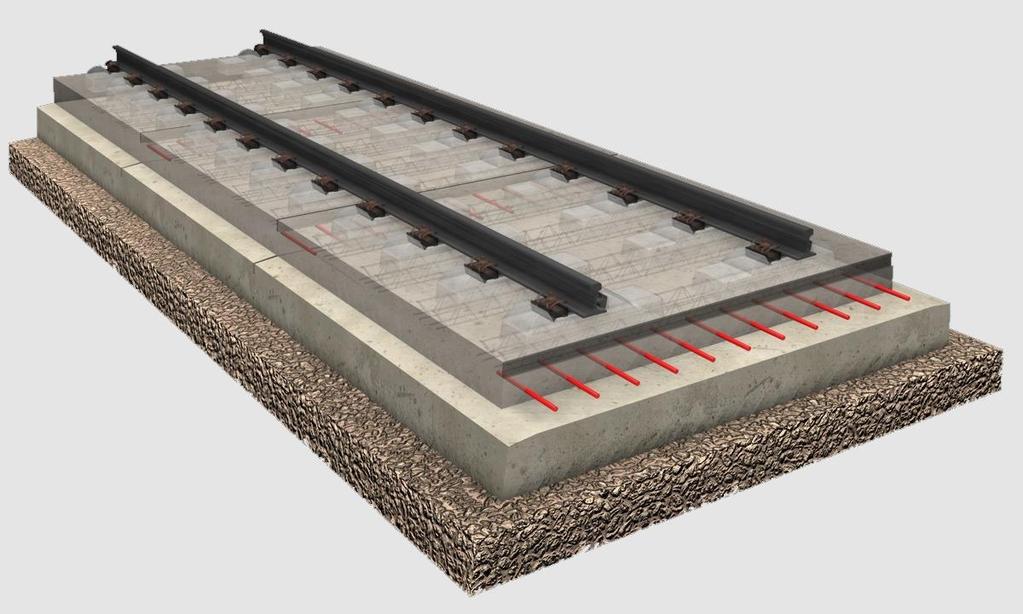

22 Nowe technologie Ograniczenie hałasu i wibracji - nawierzchnie bezpodsypkowe (np. Rheda 2000) grafika i zdjęcia:

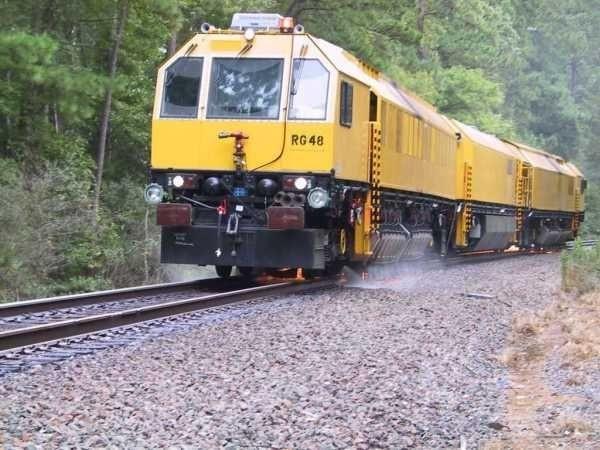

23 Nowe technologie Ograniczenie hałasu i wibracji - szlifowanie szyn zdjęcie:

24 Nowe technologie wydłużenie czasu życia produktu stosowanie materiałów wysokiej jakości, w myśl: cena jakość czas użytkowania optymalizacja wydatków na utrzymanie bieżące utrzymanie mniejsze (regularne) wydatki na utrzymanie zamiast ogromnych wydatków na naprawy i modernizacje

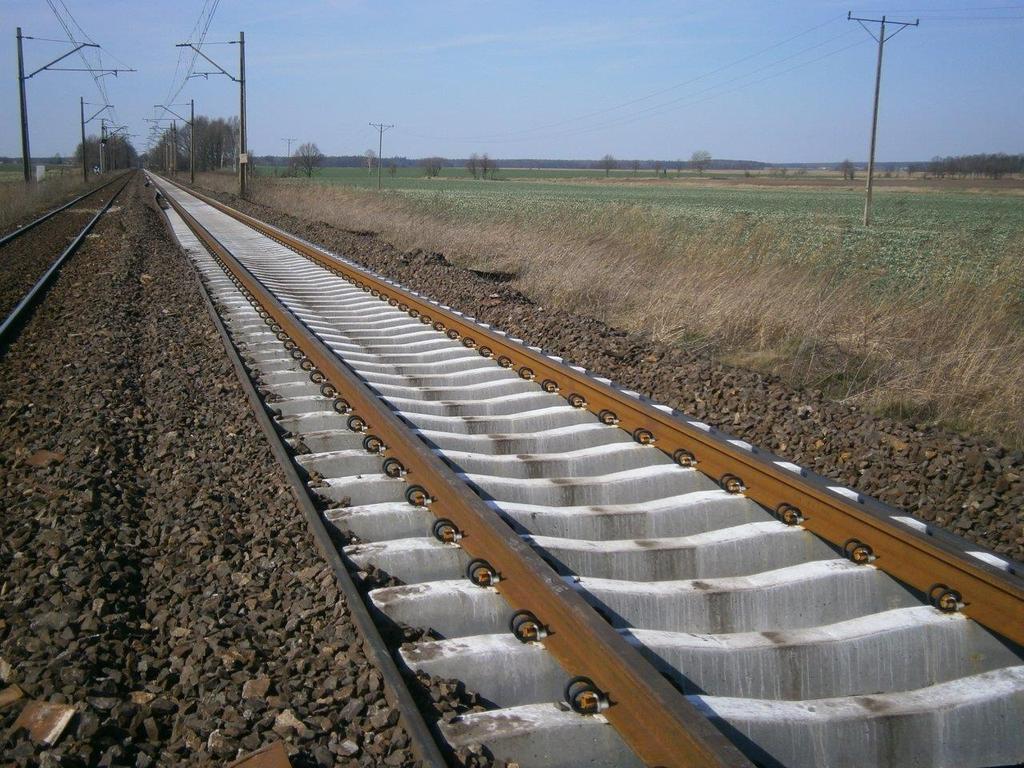

25 Podsumowanie zdjęcia: torpol.pl oraz Foxik

26 rys.: Plasser & Theurer Dziękuję za uwagę
