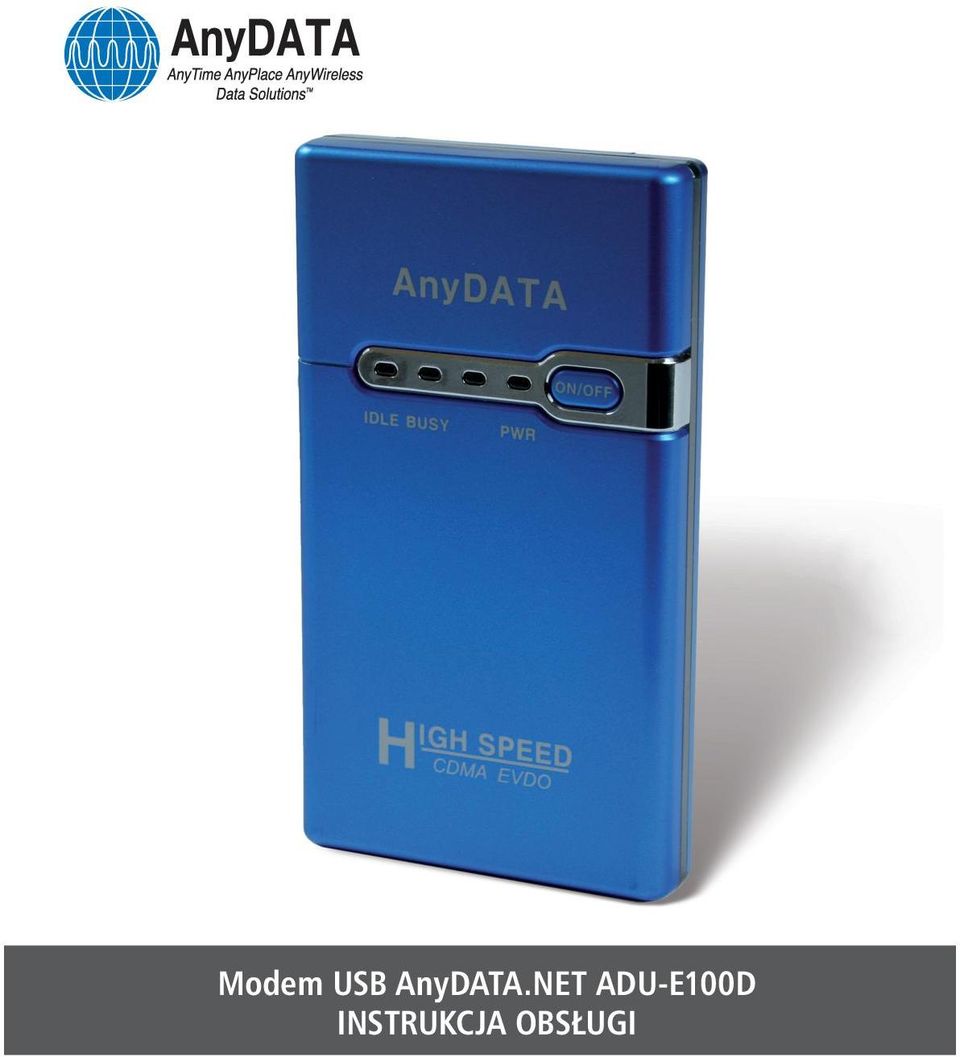

Modem USB AnyDATA.NET ADU-E100D INSTRUKCJA OBSŁUGI

Transkrypt

1 Modem USB AnyDATA.NET ADU-E100D INSTRUKCJA OBSŁUGI

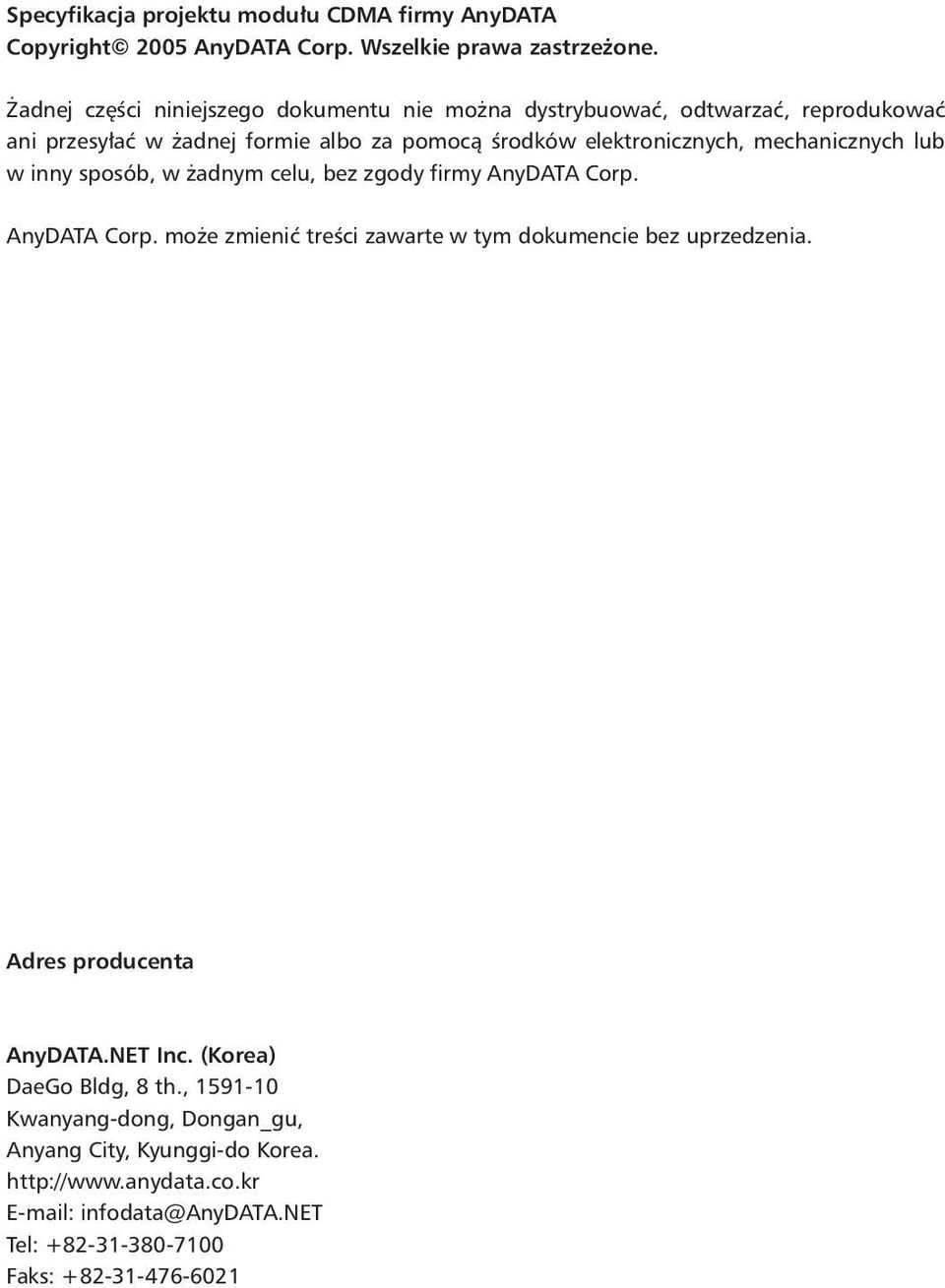

2 Specyfikacja projektu modułu CDMA firmy AnyDATA Copyright 2005 AnyDATA Corp. Wszelkie prawa zastrzeżone. Żadnej części niniejszego dokumentu nie można dystrybuować, odtwarzać, reprodukować ani przesyłać w żadnej formie albo za pomocą środków elektronicznych, mechanicznych lub w inny sposób, w żadnym celu, bez zgody firmy AnyDATA Corp. AnyDATA Corp. może zmienić treści zawarte w tym dokumencie bez uprzedzenia. Adres producenta AnyDATA.NET Inc. (Korea) DaeGo Bldg, 8 th., Kwanyang-dong, Dongan_gu, Anyang City, Kyunggi-do Korea. infodata@anydata.net Tel: Faks:

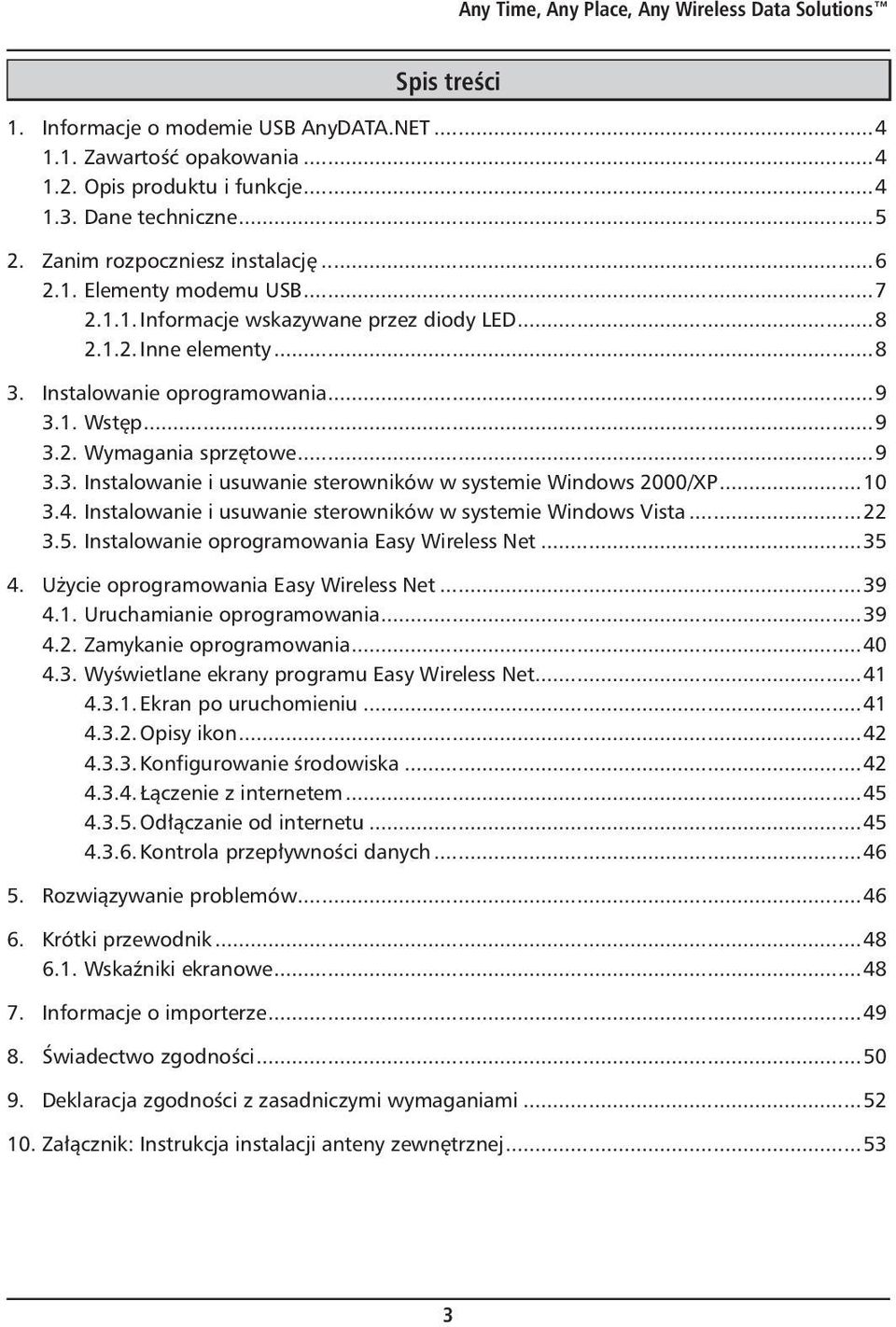

3 Any Time, Any Place, Any Wireless Data Solutions Spis treści 1. Informacje o modemie USB AnyDATA.NET Zawartość opakowania Opis produktu i funkcje Dane techniczne Zanim rozpoczniesz instalację Elementy modemu USB Informacje wskazywane przez diody LED Inne elementy Instalowanie oprogramowania Wstęp Wymagania sprzętowe Instalowanie i usuwanie sterowników w systemie Windows 2000/XP Instalowanie i usuwanie sterowników w systemie Windows Vista Instalowanie oprogramowania Easy Wireless Net Użycie oprogramowania Easy Wireless Net Uruchamianie oprogramowania Zamykanie oprogramowania Wyświetlane ekrany programu Easy Wireless Net Ekran po uruchomieniu Opisy ikon Konfigurowanie środowiska Łączenie z internetem Odłączanie od internetu Kontrola przepływności danych Rozwiązywanie problemów Krótki przewodnik Wskaźniki ekranowe Informacje o importerze Świadectwo zgodności Deklaracja zgodności z zasadniczymi wymaganiami Załącznik: Instrukcja instalacji anteny zewnętrznej

4 Modem USB AnyDATA.NET ADU-E100D 1. Informacje o modemie USB AnyDATA.NET Instrukcja obsługi zawiera rozdziały poświęcone sposobom instalacji modemu, podstawowym wskazówkom, standardom technicznym oraz sposobom rozwiązywania podstawowych problemów, mogących wystąpić w trakcie użytkowania modemu. Prosimy o dokładne zapoznanie się z poniższą instrukcją przed przystąpieniem do korzystania z modemu. [Uwaga] Jeżeli masz jakieś pytania lub przypuszczasz, że urządzenie nie działa poprawnie, prosimy o kontakt z Biurem Obsługi Abonenta pod numerem 5555 (połączenie bezpłatne z telefonu Sferii) lub (022) Zawartość opakowania Oprócz samego modemu w opakowaniu znajdują się wymienione poniżej elementy, służące do podłączenia modemu. Po otwarciu opakowania należy upewnić się, że zawiera ono wszystkie wymienione części. Jeżeli brak jest którejkolwiek, prosimy o niezwłoczny kontakt z Biurem Obsługi Abonenta. modem AnyData bateria zewnętrzna kabel USB do połączenia z komputerem zasilacz antena zewnętrzna instrukcja obsługi płyta CD z programem do instalacji modemu [Uwaga] Instrukcja instalacji anteny zewnętrznej znajduje się na końcu tej instrukcji jako załącznik Opis produktu i funkcje Modem AnyDATA.NET zapewnia lepszą jakość połączenia i wyższą prędkość przesyłania danych w środowiskach cechujących się słabym sygnałem radiowym. Urządzenie oferuje rozbudowaną i niezawodną komunikację bezprzewodową z prędkością pobierania do 2,4 Mb/s i prędkością wysyłania do 153 Kb/s. Modem USB AnyDATA EVDO jest podłączany do portu USB, a dołączone oprogramowanie umożliwia bezproblemową integrację z komputerami stacjonarnymi i przenośnymi pracującymi w systemie Windows. 4

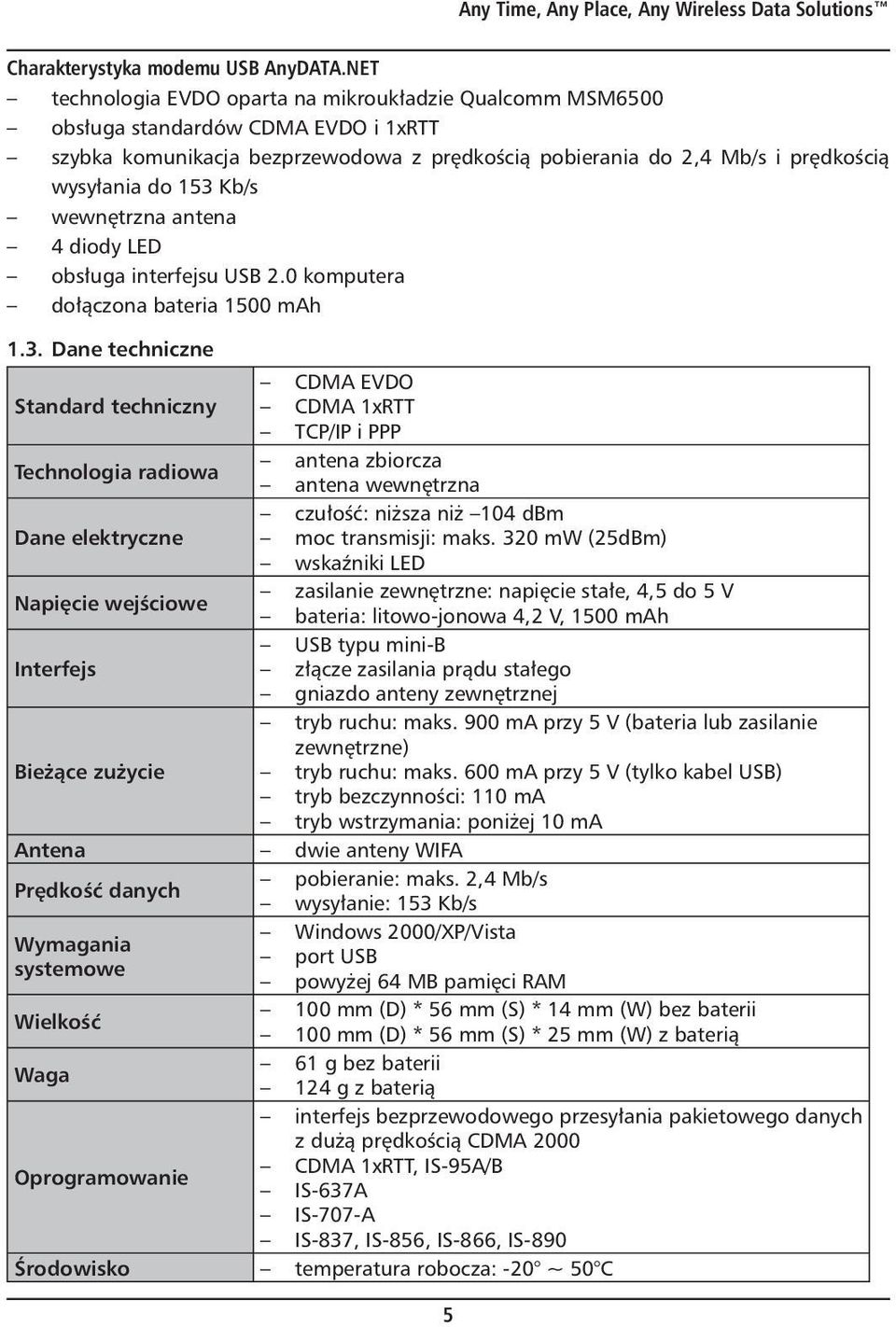

5 Any Time, Any Place, Any Wireless Data Solutions Charakterystyka modemu USB AnyDATA.NET technologia EVDO oparta na mikroukładzie Qualcomm MSM6500 obsługa standardów CDMA EVDO i 1xRTT szybka komunikacja bezprzewodowa z prędkością pobierania do 2,4 Mb/s i prędkością wysyłania do 153 Kb/s wewnętrzna antena 4 diody LED obsługa interfejsu USB 2.0 komputera dołączona bateria 1500 mah 1.3. Dane techniczne CDMA EVDO Standard techniczny CDMA 1xRTT TCP/IP i PPP antena zbiorcza Technologia radiowa antena wewnętrzna czułość: niższa niż 104 dbm Dane elektryczne moc transmisji: maks. 320 mw (25dBm) wskaźniki LED zasilanie zewnętrzne: napięcie stałe, 4,5 do 5 V Napięcie wejściowe bateria: litowo-jonowa 4,2 V, 1500 mah USB typu mini-b Interfejs złącze zasilania prądu stałego gniazdo anteny zewnętrznej tryb ruchu: maks. 900 ma przy 5 V (bateria lub zasilanie zewnętrzne) Bieżące zużycie tryb ruchu: maks. 600 ma przy 5 V (tylko kabel USB) tryb bezczynności: 110 ma tryb wstrzymania: poniżej 10 ma Antena dwie anteny WIFA pobieranie: maks. 2,4 Mb/s Prędkość danych wysyłanie: 153 Kb/s Wymagania systemowe Wielkość Waga Oprogramowanie Windows 2000/XP/Vista port USB powyżej 64 MB pamięci RAM 100 mm (D) * 56 mm (S) * 14 mm (W) bez baterii 100 mm (D) * 56 mm (S) * 25 mm (W) z baterią 61 g bez baterii 124 g z baterią interfejs bezprzewodowego przesyłania pakietowego danych z dużą prędkością CDMA 2000 CDMA 1xRTT, IS-95A/B IS-637A IS-707-A IS-837, IS-856, IS-866, IS-890 Środowisko temperatura robocza: -20 ~ 50 C 5

6 Modem USB AnyDATA.NET ADU-E100D 2. Zanim rozpoczniesz instalację W celu użycia modemu USB AnyDATA.NET muszą być spełnione następujące wymagania: 1) Na komputerze należy zainstalować oprogramowanie Easy Wireless Net i sterownik modemu USB AnyDATA.NET. z dołączonej płyty CD. 2) Należy mieć właściwą nazwę użytkownika i hasło oraz numer usługi. Klienci, którzy do tej pory nie korzystali z dostępu do internetu w sieci SFERIA otrzymają te dane w kopercie razem z modemem. Klienci, którzy mają już usługę dostępu do internetu w SFERII korzystają z posiadanej już nazwy użytkownika i hasła. 3) Numer usługi jest ten sam dla każdego użytkownika: #777 [OSTRZEŻENIE] ABY UZYSKAĆ MAKSYMALNĄ WYDAJNOŚĆ MODEMU, NALEŻY PODŁĄCZYĆ DO NIEGO BATERIĘ I ZASILACZ. JEŚLI CHCESZ UŻYWAĆ MODEM BEZ DOSTĘPU DO PRĄDU TO BATERIA ZEWNĘTRZNA MUSI BYĆ PODŁĄCZONA DO MODEMU I WCZEŚNIEJ NAŁADOWANA. 6

7 Any Time, Any Place, Any Wireless Data Solutions 2.1. Elementy modemu USB Antena wewnętrzna Diody LED Gniazdo anteny zewnętrznej Włącznik Styki baterii zewnętrznej Złącze zasilania Port USB napięcia stałego +5V Gniazdo słuchawkowe (zaślepione nie obsługiwane) [Uwaga] Podczas odłączania baterii należy nacisnąć dolną część modemu i przesunąć do góry, aby w prosty sposób odłączyć go z podstawki baterii. 7

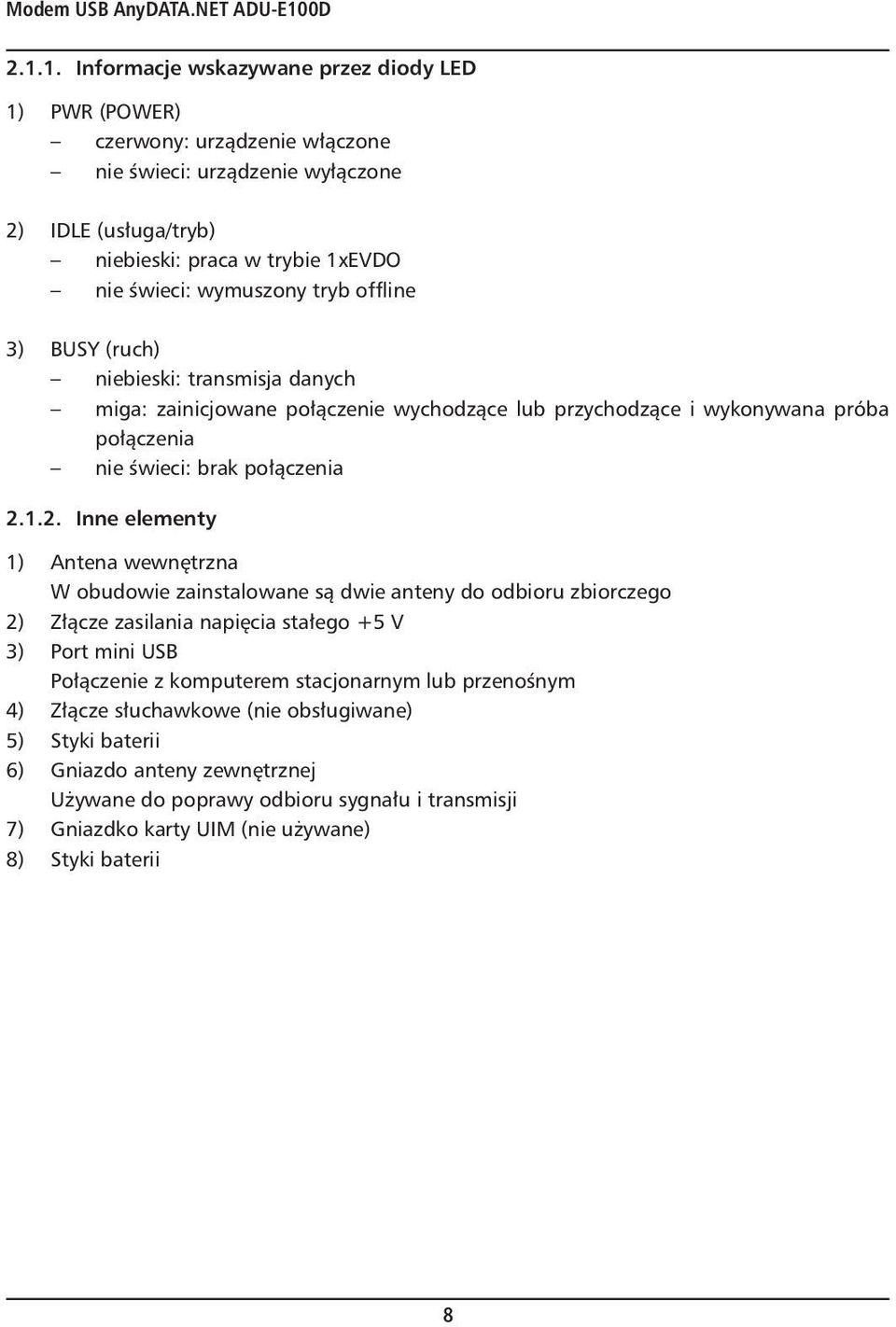

8 Modem USB AnyDATA.NET ADU-E100D Informacje wskazywane przez diody LED 1) PWR (POWER) czerwony: urządzenie włączone nie świeci: urządzenie wyłączone 2) IDLE (usługa/tryb) niebieski: praca w trybie 1xEVDO nie świeci: wymuszony tryb offline 3) BUSY (ruch) niebieski: transmisja danych miga: zainicjowane połączenie wychodzące lub przychodzące i wykonywana próba połączenia nie świeci: brak połączenia Inne elementy 1) Antena wewnętrzna W obudowie zainstalowane są dwie anteny do odbioru zbiorczego 2) Złącze zasilania napięcia stałego +5 V 3) Port mini USB Połączenie z komputerem stacjonarnym lub przenośnym 4) Złącze słuchawkowe (nie obsługiwane) 5) Styki baterii 6) Gniazdo anteny zewnętrznej Używane do poprawy odbioru sygnału i transmisji 7) Gniazdko karty UIM (nie używane) 8) Styki baterii 8

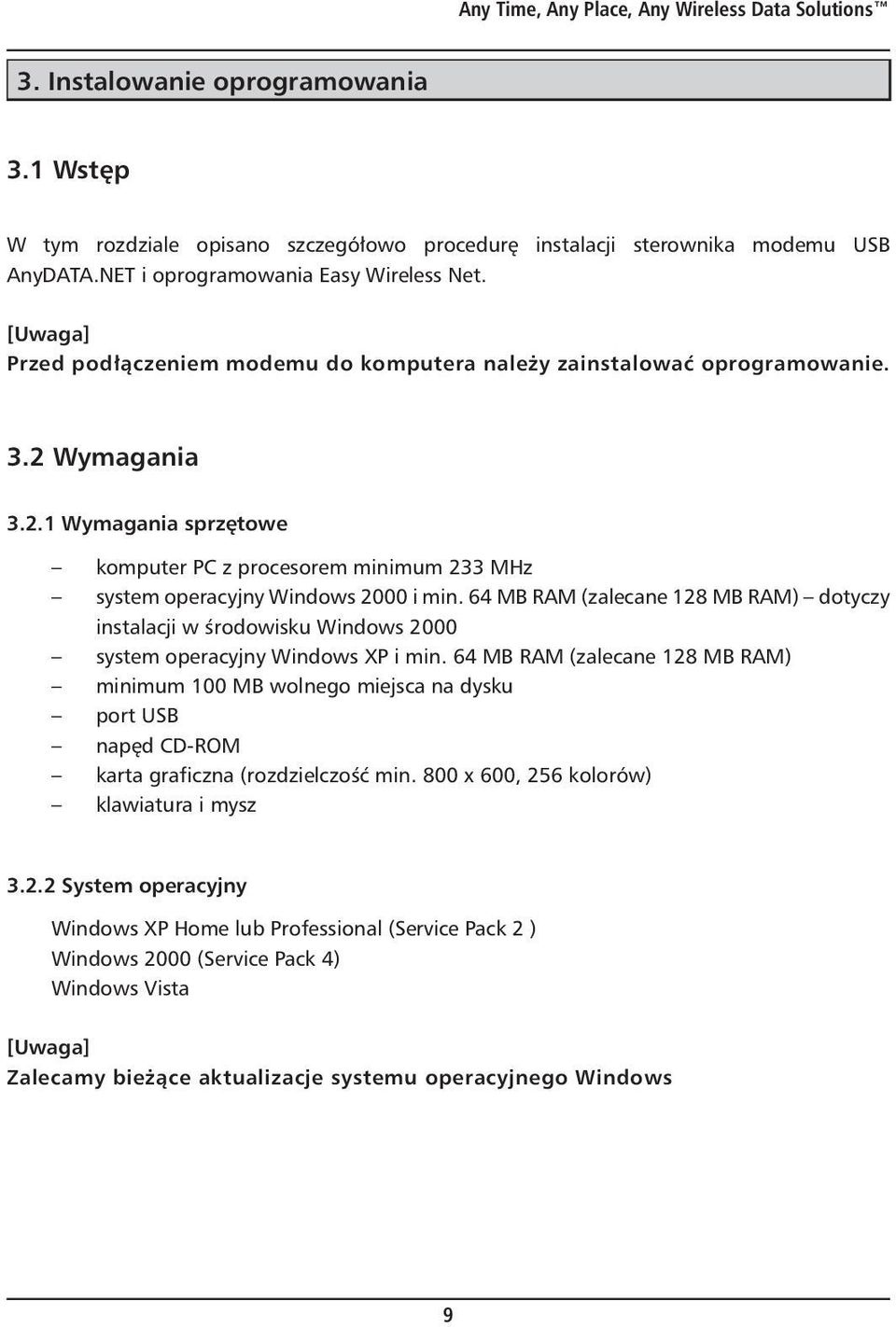

9 Any Time, Any Place, Any Wireless Data Solutions 3. Instalowanie oprogramowania 3.1 Wstęp W tym rozdziale opisano szczegółowo procedurę instalacji sterownika modemu USB AnyDATA.NET i oprogramowania Easy Wireless Net. [Uwaga] Przed podłączeniem modemu do komputera należy zainstalować oprogramowanie. 3.2 Wymagania Wymagania sprzętowe komputer PC z procesorem minimum 233 MHz system operacyjny Windows 2000 i min. 64 MB RAM (zalecane 128 MB RAM) dotyczy instalacji w środowisku Windows 2000 system operacyjny Windows XP i min. 64 MB RAM (zalecane 128 MB RAM) minimum 100 MB wolnego miejsca na dysku port USB napęd CD-ROM karta graficzna (rozdzielczość min. 800 x 600, 256 kolorów) klawiatura i mysz System operacyjny Windows XP Home lub Professional (Service Pack 2 ) Windows 2000 (Service Pack 4) Windows Vista [Uwaga] Zalecamy bieżące aktualizacje systemu operacyjnego Windows 9

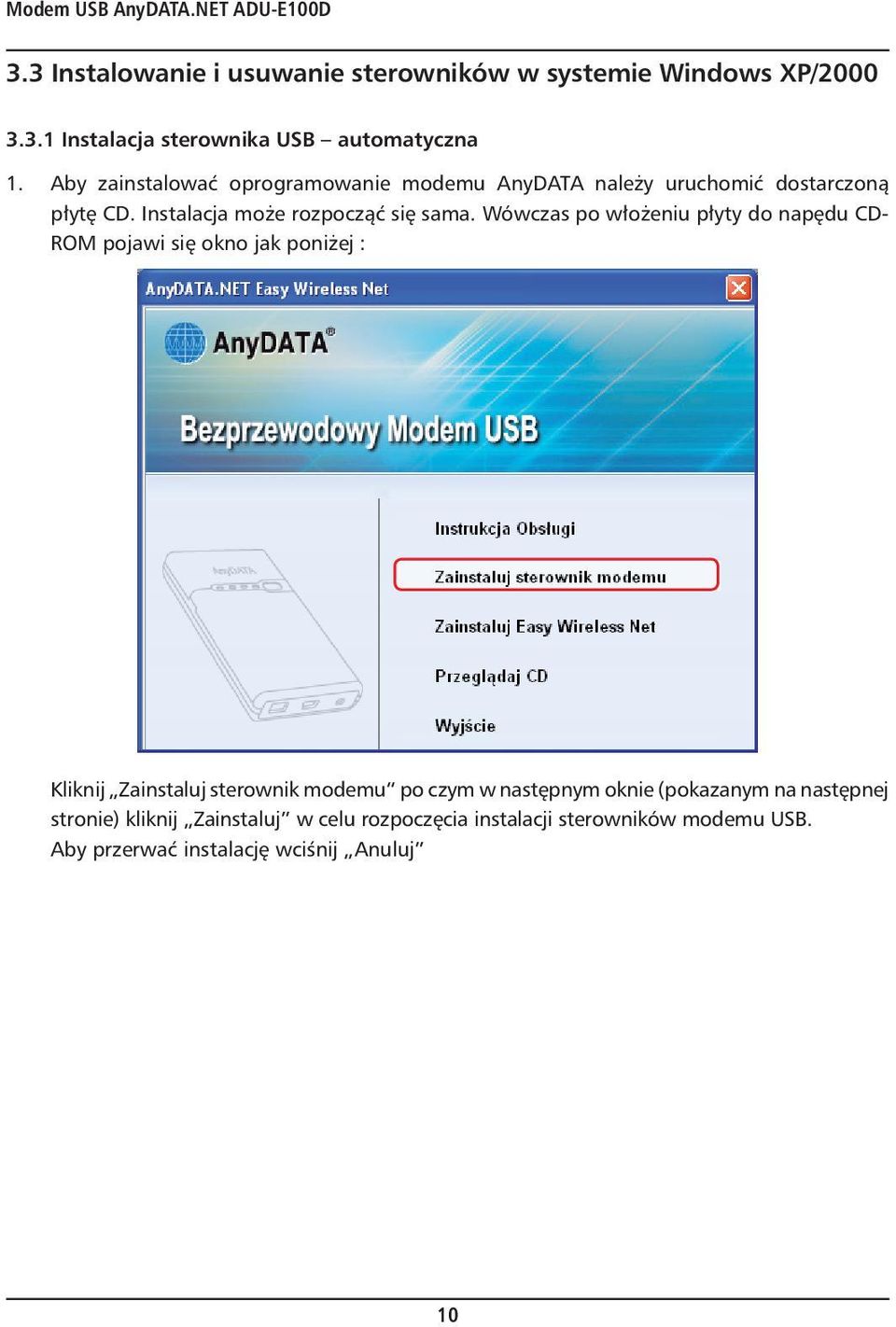

10 Modem USB AnyDATA.NET ADU-E100D 3.3 Instalowanie i usuwanie sterowników w systemie Windows XP/ Instalacja sterownika USB automatyczna 1. Aby zainstalować oprogramowanie modemu AnyDATA należy uruchomić dostarczoną płytę CD. Instalacja może rozpocząć się sama. Wówczas po włożeniu płyty do napędu CD- ROM pojawi się okno jak poniżej : Kliknij Zainstaluj sterownik modemu po czym w następnym oknie (pokazanym na następnej stronie) kliknij Zainstaluj w celu rozpoczęcia instalacji sterowników modemu USB. Aby przerwać instalację wciśnij Anuluj 10

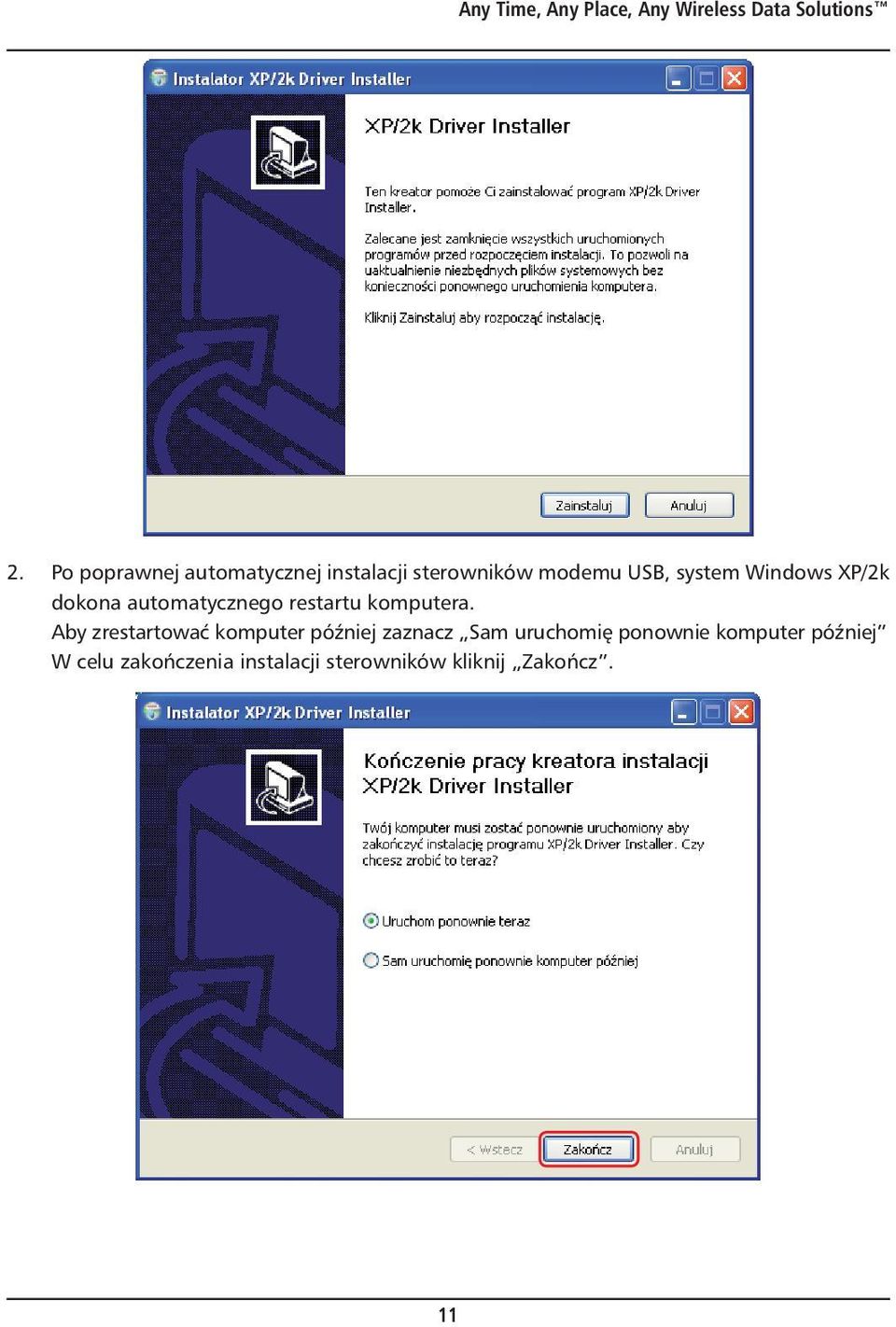

11 Any Time, Any Place, Any Wireless Data Solutions 2. Po poprawnej automatycznej instalacji sterowników modemu USB, system Windows XP/2k dokona automatycznego restartu komputera. Aby zrestartować komputer później zaznacz Sam uruchomię ponownie komputer później W celu zakończenia instalacji sterowników kliknij Zakończ. 11

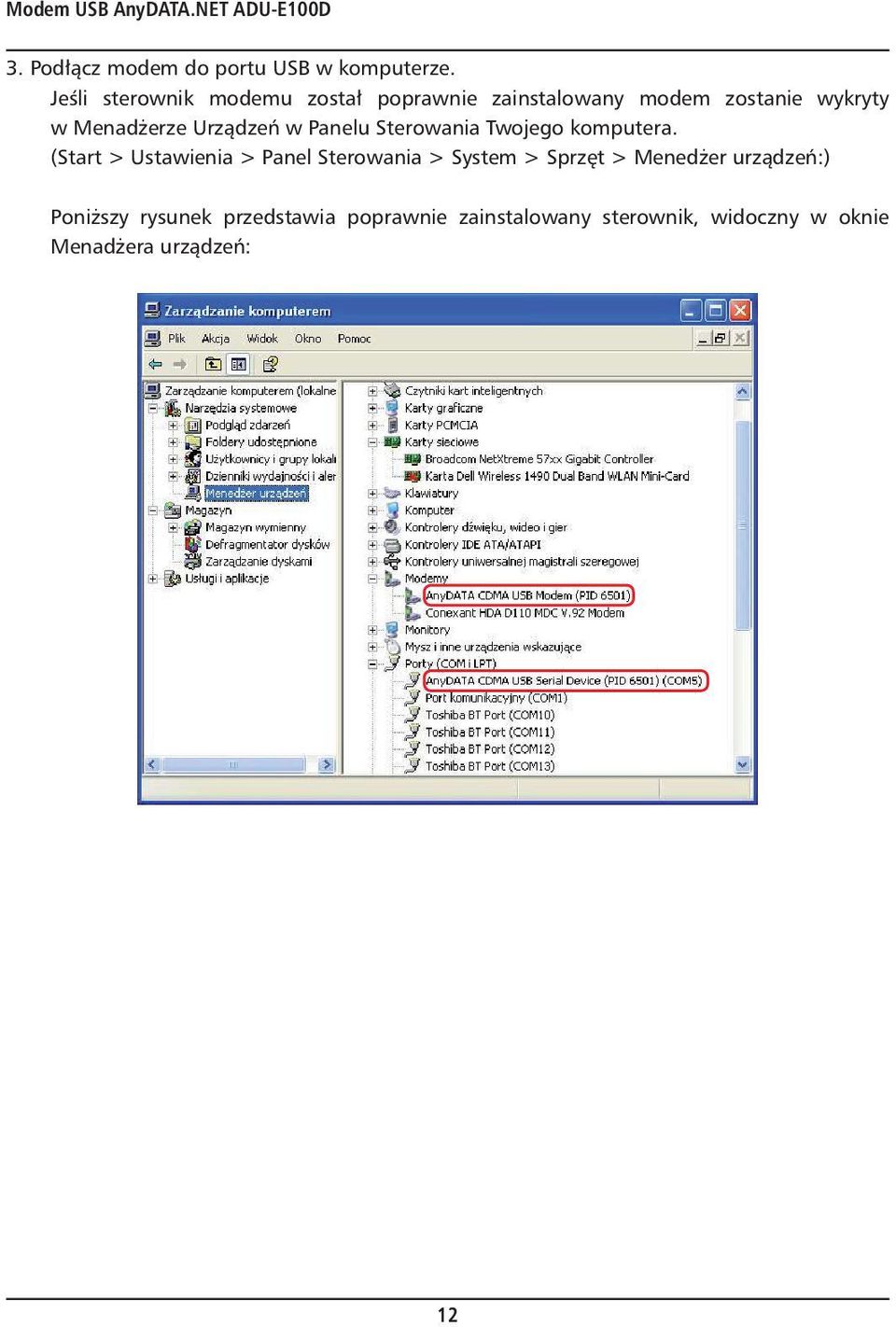

12 Modem USB AnyDATA.NET ADU-E100D 3. Podłącz modem do portu USB w komputerze. Jeśli sterownik modemu został poprawnie zainstalowany modem zostanie wykryty w Menadżerze Urządzeń w Panelu Sterowania Twojego komputera. (Start > Ustawienia > Panel Sterowania > System > Sprzęt > Menedżer urządzeń:) Poniższy rysunek przedstawia poprawnie zainstalowany sterownik, widoczny w oknie Menadżera urządzeń: 12

13 Any Time, Any Place, Any Wireless Data Solutions Manualna instalacja sterowników USB 1) Połącz modem z portem USB komputera za pomocą dostarczonego kabla USB. 2) Zostanie wyświetlone okno instalacji AnyDATA USB Modem Driver (Sterownik modemu USB AnyDATA). Wybierz opcję (Zainstaluj z listy lub określonej lokalizacji [zaawansowane]). 3) Naciśnij przycisk, aby kontynuować. 4) Zostanie wyświetlone okno z właściwą ścieżką sterownika. 5) Wybierz folder [Napęd CD-ROM]:\Driver\ w ścieżce dysku CD dla odpowiedniego systemu operacyjnego. 6) Naciśnij przycisk, aby kontynuować. 13

14 Modem USB AnyDATA.NET ADU-E100D 7) Zostanie wyświetlone okno wyszukiwania urządzenia modemu USB AnyDATA CDMA. 8) Po znalezieniu modemu USB AnyDATA CDMA zostanie wyświetlony monit o jego instalację. 14

15 Any Time, Any Place, Any Wireless Data Solutions 9) Naciśnij przycisk, aby przejść do następnego kroku. Producent gwarantuje, że oprogramowanie jest bezpieczne i po jego instalacji nie powinny wystąpić zakłócenia w działaniu systemu operacyjnego. 10) Przejdź przez proces instalacji sterownika modemu USB AnyDATA CDMA. 15

16 Modem USB AnyDATA.NET ADU-E100D 11) Po zakończeniu instalacji modemu USB AnyDATA CDMA zostanie wyświetlone następujące okno. 12) Następnie zainstaluj sterownik AnyDATA CDMA USB Serial Device (Urządzenie szeregowe USB AnyDATA CDMA). Po zakończeniu instalacji modemu samoczynnie powinno pojawić się okno Kreatora znajdowania sprzętu 13) Wybierz opcję (Zainstaluj z listy lub określonej lokalizacji [Zaawansowane]). 14) Naciśnij przycisk, aby kontynuować. 16

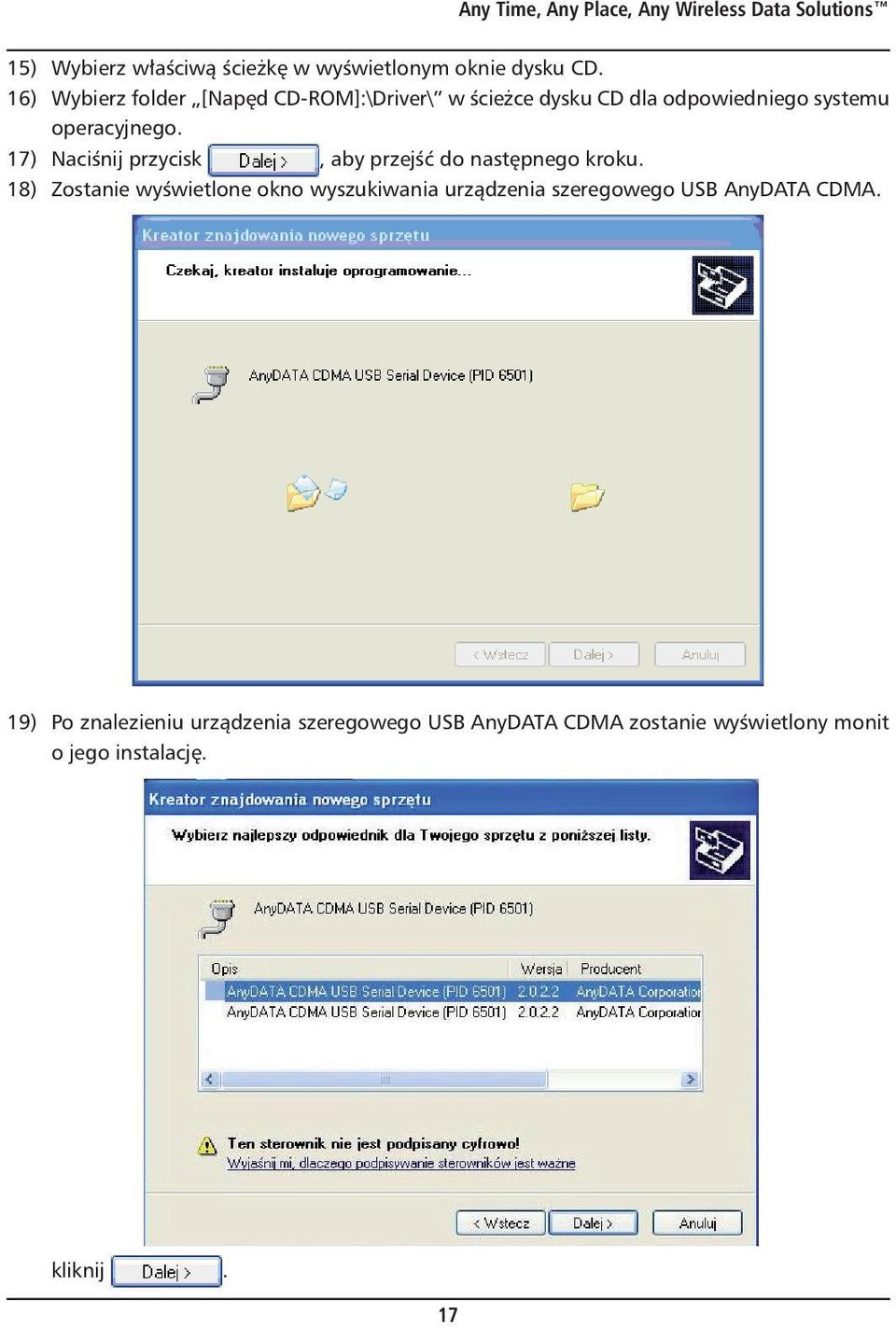

17 Any Time, Any Place, Any Wireless Data Solutions 15) Wybierz właściwą ścieżkę w wyświetlonym oknie dysku CD. 16) Wybierz folder [Napęd CD-ROM]:\Driver\ w ścieżce dysku CD dla odpowiedniego systemu operacyjnego. 17) Naciśnij przycisk, aby przejść do następnego kroku. 18) Zostanie wyświetlone okno wyszukiwania urządzenia szeregowego USB AnyDATA CDMA. 19) Po znalezieniu urządzenia szeregowego USB AnyDATA CDMA zostanie wyświetlony monit o jego instalację. kliknij. 17

18 Modem USB AnyDATA.NET ADU-E100D 20) Naciśnij przycisk, aby kontynuować. Producent gwarantuje, że oprogramowanie jest bezpieczne i po jego instalacji nie powinny wystąpić zakłócenia w działaniu systemu operacyjnego. 21) Jeśli prawidłowo wykonano instalację, zostanie wyświetlone następujące okno. kliknij. W ten sposób zakończono instalację sterownika 18

19 Any Time, Any Place, Any Wireless Data Solutions 22. Podłącz modem do portu USB w komputerze. Jeśli sterownik modemu został poprawnie zainstalowany modem zostanie wykryty w Menadżerze Urządzeń w Panelu Sterowania Twojego komputera. (Start > Ustawienia > Panel Sterowania > System > Sprzęt > Menedżer urządzeń:) Poniższy rysunek przedstawia poprawnie zainstalowany sterownik, widoczny w oknie Menadżera urządzeń: 19

20 Modem USB AnyDATA.NET ADU-E100D Usuwanie sterowników modemu USB 1. Przed rozpoczęciem procedury usuwania sterowników modemu, odłącz modem od portu USB w komputerze. 2. W celu rozpoczęcia procedury usuwania sterowników modemu, włóż płytę CD dołączoną do opakowania i uruchom aplikację: 3. Kliknij Zainstaluj w celu rozpoczęcia usuwania sterowników. Żeby zatrzymać kliknij Anuluj 20

21 Any Time, Any Place, Any Wireless Data Solutions 4. Po zakończeniu procedury usuwania sterowników modemu, kliknij Uruchom ponownie teraz w celu zrestartowania systemu Windows XP/2000, bądź Sam uruchomię ponownie komputer później w celu restartowania komputera w późniejszym czasie. 21

22 Modem USB AnyDATA.NET ADU-E100D 3.4 Instalowanie i usuwanie sterowników w systemie Windows Vista Instalacja sterownika USB automatyczna 1. Aby zainstalować oprogramowanie modemu AnyDATA należy uruchomić dostarczoną płytę CD. Instalacja może rozpocząć się sama. Wówczas po włożeniu płyty do napędu CD-ROM pojawi się okno jak poniżej : Kliknij Zainstaluj sterownik modemu po czym w następnym oknie Zainstaluj w celu rozpoczęcia instalacji sterowników modemu USB. Aby przerwać instalację wciśnij Anuluj. 22

23 Any Time, Any Place, Any Wireless Data Solutions 2. Po poprawnej automatycznej instalacji sterowników modemu USB, system Windows Vista dokona automatycznego restartu komputera. Aby zrestartować komputer później, zaznacz Sam uruchomię ponownie komputer później W celu zakończenia instalacji sterowników kliknij Zakończ. 3. Podłącz modem do portu USB w komputerze. Jeśli sterownik modemu został poprawnie zainstalowany modem zostanie wykryty w Managerze Urządzeń w Panelu Sterowania Twojego komputera. (Start > Ustawienia > Panel Sterowania > System > Sprzęt > Manager urządzeń:) 23

24 Modem USB AnyDATA.NET ADU-E100D Poniższy rysunek przedstawia poprawnie zainstalowany sterownik, widoczny w oknie Menagera urządzeń: 24

25 Any Time, Any Place, Any Wireless Data Solutions Manualna instalacja sterowników USB 1. Podłącz modem do portu USB w Twoim komputerze 2. Kliknij opcję Odszukaj i zainstaluj oprogramowanie sterownika jak przedstawia poniższy obrazek. 25

26 Modem USB AnyDATA.NET ADU-E100D 3. Nastęnie kliknij Nie mam dysku pokaż mi inne opcje jak na obrazku poniżej: 4. Kliknij Przeglądaj mój komputer w poszukiwaniu oprogramowania. 26

27 Any Time, Any Place, Any Wireless Data Solutions 5. A następnie wybierz z dysku lokalnego C:\katalog Driver. Po czym wybierz sterownik właściwy dla wersji swojego systemu operacyjnego. Sterowniki zostały przygotowane dla wersji zarówno 32bit owej jaki 64bit owej systemu Windows Vista. 6. Po wybraniu właściwego pliku sterownika system automatycznie odnajdzie nazwę instalowanego modemu. 27

28 Modem USB AnyDATA.NET ADU-E100D 7. Kliknij Zamknij aby zakończyć pierwszy etap instalacji sterowników. [Uwaga] Do prawidłowej pracy modemu AnyDATA proces instalacji musi zostać przeprowadzony ponownie. 8. System Windows Vista automatycznie odnajdzie nie zainstalowane urządzenie, następnie postępujemy tak samo jak podczas instalacji pierwszej części oprogramowania sterującego. Kliknij Odszukaj i zainstaluj oprogramowanie sterownika tak jak pokazuje obrazek poniżej: 28

29 Any Time, Any Place, Any Wireless Data Solutions 9. Następnie kliknij Nie mam dysku. Pokaż mi inne opcje. 10. Kliknij Dalej, a następnie Przeglądaj mój komputer w poszukiwaniu oprogramowania sterownika tak jak przedstawia obrazek poniżej: 29

30 Modem USB AnyDATA.NET ADU-E100D 11. Kliknij Przeglądaj, a następnie wybierz z dysku lokalnego C:\ folder Driver w którym umiejscowione są sterowniki modemu. Wybierz właściwy katalog dla Twojej wersji systemu operacyjnego a następnie zatwierdź wybór OK tak jak przestawia obrazek poniżej: 12. Po dokonaniu właściwego wyboru system zainstaluje pliki sterownika Instalowanie oprogramowania sterownika. 30

31 Any Time, Any Place, Any Wireless Data Solutions 13. Po poprawnej instalacji kliknij Zamknij by zamknąć aplikację instalatora. 14. Jeżeli modem jest odłączony podłącz ponownie modem do portu USB w komputerze. Jeśli sterownik modemu został poprawnie zainstalowany modem zostanie wykryty w Managerze Urządzeń w Panelu sterowania Twojego komputera. (Start > Ustawienia > Panel Sterowania > System > Sprzęt > Manager urządzeń) 31

32 Modem USB AnyDATA.NET ADU-E100D Poniższy rysunek przedstawia poprawnie zainstalowany sterownik, widoczny w oknie Menagera urządzeń: 32

33 Any Time, Any Place, Any Wireless Data Solutions Usuwanie sterowników modemu USB 1. Przed rozpoczęciem procedury usuwania sterowników modemu, odłącz modem od portu USB w komputerze. 2. W celu rozpoczęcia procedury usuwania sterowników modemu, włóż płytę CD dołączoną do opakowania i uruchom aplikację: 3. Kliknij Zainstaluj w celu rozpoczęcia usuwania sterowników. Żeby zatrzymać kliknij Anuluj. 33

34 Modem USB AnyDATA.NET ADU-E100D 4. Po zakończeniu procedury usuwania sterowników modemu, kliknij Uruchom ponownie teraz w celu zrestartowania systemu Windows Vista, bądź Sam uruchomię ponownie komputer później w celu restartowania komputera w późniejszym czasie. 34

35 Any Time, Any Place, Any Wireless Data Solutions 3.5 Instalowanie oprogramowania Easy Wireless Net 1) Aby zainstalować oprogramowanie bezprzewodowego modemu USB należy uruchomić dostarczoną płytę CD. Instalacja może rozpocząć się sama. Wówczas po włożeniu płyty do napędu CD-ROM pojawi się okno: 2. Wybierz żądany język w sposób pokazany poniżej. 3 Naciśnij przycisk, aby kontynuować. Naciśnięcie przycisku spowoduje zatrzymanie instalacji oprogramowania Easy Wireless Net. 35

36 Modem USB AnyDATA.NET ADU-E100D 4 Naciśnij przycisk aby kontynuować. 5. Następne okno przedstawia umowę licencyjną. Przeczytaj dokładnie umowę. 6. Naciśnij przycisk aby kontynuować. 36

37 Any Time, Any Place, Any Wireless Data Solutions 7. W kolejnym oknie należy wprowadzić ścieżkę instalacji programu. Ścieżka domyślna to C:\Program Files\Sferia\EasyWirelessNet. [Uwaga] Dla Windows Vista w wersji 64bit, ścieżką domyślną jest: C:\Program Files (x86)\sferia\easy Wireless Net. 8. Naciśnij przycisk w celu rozpoczęcia instalacji oprogramowania. 37

38 Modem USB AnyDATA.NET ADU-E100D 9. Po pomyślnej instalacji programu zostanie wyświetlone następujące okno: 10. Przyciśnij przycisk aby zakończyć instalację programu. Procedura instalacji programu Easy Wireless Net została zakończona. [Uwaga] Jeśli modem jest podłączony do komputera stacjonarnego lub przenośnego, ale nie ma zainstalowanego sterownika urządzenia, oprogramowanie nie zostanie uruchomione nawet po jego zainstalowaniu. 38

39 Any Time, Any Place, Any Wireless Data Solutions 4. Użycie oprogramowania Easy Wireless Net 4.1. Uruchamianie oprogramowania Dostępne są dwa sposoby uruchamiania zainstalowanego oprogramowania Easy Wireless Net. Należy nacisnąć ikonę skrótu na pulpicie lub jak pokazano poniżej wybrać z menu pozycję. 39

40 Modem USB AnyDATA.NET ADU-E100D 4.2. Zamykanie oprogramowania Naciśnięcie przycisku w programie Easy Wireless Net spowoduje jego zamknięcie. 40

41 Any Time, Any Place, Any Wireless Data Solutions 4.3. Wyświetlane ekrany programu Easy Wireless Net Ekran po uruchomieniu Minimalizacja i zamknięcie Ekran z informacjami Kontrola przepływności danych Połączenie z internetem Okno akcji 41

42 Modem USB AnyDATA.NET ADU-E100D Opisy ikon Znaczenie ikon wyświetlanych na ekranie opisano na str. 48 w rozdz Konfigurowanie środowiska Dostępne są trzy opcje, które zostały przedstawione poniżej. Zakładka Informacje Wyświetla informacje o wersji sterownika modemu EVDO i oprogramowania Easy Wireless Net. 42

43 Any Time, Any Place, Any Wireless Data Solutions Zakładka Podstawowe Podstawowa konfiguracja w celu łączenia z siecią przy użyciu modemu EVDO. Wszystkie wartości są ustawiane automatycznie. Jeśli chcesz zmienić wartość, zaznacz odpowiednie pola wyboru po lewej stronie, a następnie naciśnij przycisk aby zastosować zmiany. Nazwa użytkownika: każdy Klient otrzymuje swoją nazwę Hasło: każdy Klient otrzymuje swoje hasło Numer usługi: #777 jeden i ten sam numer dla każdego. [Uwaga] Przed połączeniem z Internetem należy sprawdzić czy wpisano prawidłową nazwę użytkownika, hasło i numer usługi. 43

44 Modem USB AnyDATA.NET ADU-E100D Zakładka Zaawansowane Ta zakładka służy do zmiany ważnego parametru modemu EVDO. Jeśli chcesz zmienić wartość, zaznacz odpowiednie pola wyboru a następnie naciśnij przycisk, aby zastosować zmiany. po lewej stronie, Tryb preferencji: Wybierz tryb 1x, EVDO lub EVDO+1x. [Uwaga] Modem obsługuje wszystkie tryby, jeśli są one obsługiwane przez sieć. 44

45 Any Time, Any Place, Any Wireless Data Solutions Łączenie z internetem W zakładce Podstawowe należy wpisać właściwą nazwę użytkownika, hasło i numer usługi. Następnie należy nacisnąć przycisk, aby połączyć się z internetem. Jeśli modem próbuje się połączyć lub jest połączony z internetem, na ekranie wyświetlana jest ikona. Jeśli modem nie może połączyć się z internetem, pojawia się ikona Odłączanie od internetu Aby zakończyć połączenie z internetem, należy nacisnąć przycisk. W przypadku niespodziewanego przerwania połączenia modemu, należy sprawdzić następujące kwestie: 1) Czy modem USB nie został odłączony? 2) Czy kable są podłączone prawidłowo? 3) Czy zmieniono numer portu w ustawieniach środowiska programu? 4) Czy zamknięto program? 45

46 Modem USB AnyDATA.NET ADU-E100D Kontrola przepływności danych Wskaźnik Kontroli przepływności danych informuje o aktualnie uzyskiwanych prędkościach przesyłu danych. Poszczególne prędkości i odpowiadające im kolorowe wskazania paska zestawione zostały poniżej: 0 kbit < < 300 kbit 300 kbit < < 900 kbit 900 kbit < < 1.8 Mbit 1.8 Mbit < < 2.4 Mbit 5. Rozwiązywanie problemów 1) Nie mogę połączyć się z internetem. Odp.: Sprawdź poprawność nazwy użytkownika, hasła i numeru usługi w konfiguracji środowiska programu (patrz rozdzial 4, punkt 4.3.3). Odpowiednie informacje można uzyskać dzwoniąc do Biura Obsługi Abonenta pod numer 5555 (połączenie bezpłatne z telefonu SFERII) lub ) Prędkość połączenia internetowego jest zbyt niska. Odp.: Sprawdź, czy modem został ustawiony na tryb 1X. W takim przypadku połączenie z internetem nie działa w trybie EVDO. Na ekranie musi być wyświetlana ikona EVDO, która wskazuje, że nawiązano połączenie w trybie EVDO (patrz rozdzial 4, punkt 4.3.3). 3) Połączenie internetowe jest słabe i często zostaje przerwane. Odp.: Jest to spowodowane problemami z zainstalowaniem modemu w złych warunkach radiowych. Przenieś modem w inne miejsce i spróbuj ponownie. Należy uważać, żeby podczas użytkowania modemu nie przestawiać go. 4) Czy mogę pozostawić zasilacz zewnętrzny w gniazdku elektrycznym nawet po pełnym naładowaniu baterii? Odp.: Pozostawienie zasilacza w gniazdku elektrycznym nawet po pełnym naładowaniu baterii jest bezpieczne, jeśli używana jest oryginalna bateria i zasilacz pochodzący od producenta. 5) Niezależnie od tego, jak długo naciskam włącznik, zasilanie nie zostaje wyłączone. Odp.: Sprawdź, czy podłączony jest zasilacz zewnętrzny. Po podłączeniu zasilacza nie można wyłączyć zasilania. 6) Na całym ekranie programu wyświetlane są tylko ikony wskazujące problem. Odp.: Sprawdź w konfiguracji środowiska (patrz rozdzial 4, punkt 4.3.3), czy port został prawidłowo skonfigurowany w celu komunikacji między komputerem i modemem. 46

47 Any Time, Any Place, Any Wireless Data Solutions 7) Po zainstalowaniu modemu program nie uruchamia się i wyświetlany jest następujący komunikat: Odp.: Oznacza to, że modem USB i komputer nie zostały połączone poprawnie. Sprawdź dokładnie, czy modem USB został prawidłowo podłączony do komputera. 8) Podczas korzystania z programu pojawia się następujący komunikat i program zatrzymuje się. Odp.: Przerwano połączenie między modemem USB i komputerem. Sprawdź, czy kabel nie został odłączony lub czy nie wyłączono zasilania modemu USB. Następnie podłącz ponownie modem. 9) Program zakończył pracę, ale zasilanie modemu USB nie zostało wyłączone. Odp.: Zasilanie modemu USB nie jest sterowane przez program. Modem włącza się automatycznie po podłączeniu kabla USB do komputera stacjonarnego lub przenośnego. Aby wyłączyć modem, należy nacisnąć i przytrzymać przycisk ON/OFF przez co najmniej 5 sekund. 10) Próbowałem włączyć modem poprzez naciśnięcie przycisku ON/OFF, ale bez powodzenia. Odp.: Zdemontuj baterię i odłącz kabel USB, a następnie zamocuj baterię i podłącz kabel USB. Jeśli nie spowoduje to włączenia modemu, skontaktuj się z Biurem Obsługi Abonenta w celu uzyskania dalszych informacji. 47

48 Modem USB AnyDATA.NET ADU-E100D 6. Krótki przewodnik 6.1. Wskaźniki ekranowe Poniżej przedstawiono ikony wyświetlane na ekranie, które mogą wskazywać stan lub funkcję modemu USB. Ikona Funkcja wskaźnik mocy sygnału RSSI tryb odbioru zbiorczego obsługa trybu hybrydowego dostępny tylko tryb 1X dostępny tylko tryb EVDO wskaźnik baterii bateria w pełni naładowana korzystanie z zewnętrznego źródła zasilania połączenie USB roaming połączenie z modemem odłączony kabel modemu lub niepoprawne połączenie gniazda połączenie z internetem brak połączenia z internetem przycisk łączenia z internetem odłączanie od internetu konfiguracja oprogramowania Easy Wireless Net 48

49 Any Time, Any Place, Any Wireless Data Solutions 7. Informacje o importerze SFERIA S.A. ul. Pawia Warszawa Modem jest przeznaczony do używania na terytorium Rzeczypospolitej Polskiej, Używanie w innych krajach UE może wymagać dodatkowych autoryzacji Przekreślony symbol pojemnika na śmieci oznacza, że na terenie Unii Europejskiej, po zakończeniu użytkowania produktu należy się go pozbyć w osobnym, specjalnie do tego przeznaczonym punkcie. Dotyczy to zarówno samego urządzenia, jak i akcesoriów oznaczonych tym symbolem. Nie należy wyrzucać tych produktów razem z odpadami nie podlegającymi sortowaniu. 49

50 Modem USB AnyDATA.NET ADU-E100D 8. Świadectwo zgodności 50

51 51 Any Time, Any Place, Any Wireless Data Solutions

52 Modem USB AnyDATA.NET ADU-E100D 9. Deklaracja Zgodności z zasadniczymi wymaganiami 52

53 Any Time, Any Place, Any Wireless Data Solutions 10. Załącznik: Instrukcja instalacji anteny zewnętrznej do modemu AnyDATA W przypadku problemów z usługą (słaby sygnał ze stacji bazowej, zbyt niski transfer danych) zalecane jest zastosowanie anteny zewnętrznej podłączonej do złącza antenowego modemu. Zadaniem anteny jest pozyskanie sygnału radiowego z miejsca, w którym warunki radiowe są lepsze i doprowadzenie go do modemu. Antena zewnętrzna powinna być umieszczona zgodnie z następującymi zaleceniami: 1) Antena powinna być ustawiona na podstawie w pozycji pionowej. 2) Miejsce anteny powinno być oddalone przynajmniej około 1 m od źródeł zakłóceń radiowych, takich jak monitory, odbiorniki telewizyjne, bazy bezprzewodowych aparatów telefonicznych, telefony komórkowe. 3) Antena powinna być ustawiona przynajmniej 1 1,5 m nad poziomem terenu. 4) Sugerowanym miejscem umieszczenia anteny jest okno (parapet) lub jego pobliże z zastrzeżeniem pkt 6. Przy danym oknie wokół budynku powinno być trochę przestrzeni unikać umieszczenia anteny w oknach wychodzących na podwórka o zwartej zabudowie, przesłoniętych gęstą roślinnością lub drzewami. 5) Miejsce instalacji powinno być dobrane tak, aby wskaźnik poziomu sygnału (umieszczony na ekranie, widoczny po uruchomieniu Easy Wireless Net) wskazywał jak największą wartość. 53
