1 MAŁOPOLSKIE CENTRUM BUDOWNICTWA ENERGOOSZCZĘDNEGO Dr inż. Małgorzata Fedorczak-Cisak Dr hab. inż. arch. Marcin Furtak

2 PLAN WYSTĄPIENIA 1. Dlaczego BUDOWNICTWO ENERGOOSZCZĘDNE? Polityka Unii Europejskiej i Polski w aspekcie energooszczędności i ochrony środowiska 2. Inteligentne specjalizacje Małopolski 3. Oferta Małopolskiego Centrum Budownictwa Energooszczędnego PROJEKT SPIN 2.0

3 UNIA EUROPEJSKA - WYTYCZNE, DZIAŁANIA 1969 XXIV Sesja Generalna ONZ na temat aktualnego stanu środowiska na świecie, Raport U. Thanta raport ostrzegający przed postępującą degradacją środowiska Raport Nasza wspólna przyszłość i pierwsza definicja zrównoważonego rozwoju 1992 ONZ Szczyt Ziemi, w Rio de Janeiro Agenda Szczyt Klimatyczny w Kyoto 2002 Szczyt Ziemi w Johannesburgu 2014 Szczyt Klimatyczny Nowy Jork

4 UNIA EUROPEJSKA - WYTYCZNE, DZIAŁANIA Europejska strategia polityczna realizowana obecnie opiera się na przyjętym w 2009 roku tzw. trzecim pakiecie energetycznym redukcja emisji CO 2 o 20% w roku 2020 w porównaniu do 1990 r. wzrost zużycia energii ze źródeł odnawialnych w UE z obecnych 8.5 do 20% w 2020 r (dla Polski ustalono wzrost z 7 do 15%) zwiększenie efektywności energetycznej w roku 2020 o 20%

5 REWOLUCJA W BUDOWNICTWIE 13 kwietnia 2010 roku Opublikowano Dyrektywę Parlamentu Europejskiego i Rady Europy w sprawie charakterystyki energetycznej budynków (wersja przekształcona tzw. Recast) Artykuł 9 Dyrektywy: Państwa członkowskie zapewniają, aby: od dnia 31 grudnia 2020 r. wszystkie nowe budynki były budynkami o niemal zerowym zużyciu energii; oraz po dniu 31 grudnia 2018 r. nowe budynki zajmowane przez władze publiczne oraz będące ich własnością były budynkami o niemal zerowym zużyciu energii. BUDYNEK O NIEMAL ZEROWYM ZUŻYCIU ENERGII oznacza budynek o bardzo wysokiej charakterystyce energetycznej określonej zgodnie z załącznikiem I. Niemal zerowa lub bardzo niska ilość wymaganej energii powinna pochodzić w bardzo wysokim stopniu z ENERGII ZE ŹRÓDEŁ ODNAWIALNYCH, w tym energii ze źródeł odnawialnych wytwarzanej na miejscu lub w pobliżu;

6 POLSKA DEFINICJA BUDYNKÓW O NIEMAL ZEROWYM ZUŻYCIU ENERGII Tab1. Podstawowe wymagania ochrony cieplnej dotyczące współczynnika przenikania ciepła UC dla budynków obowiązujące od 2013, 2017 oraz 2021 roku. Tab2. Wymagania ochrony cieplnej dotyczące Energii Pierwotnej dla budynków obowiązujące od 2013, 2017 oraz 2021 roku. Lp. Rodzaj przegrody i temperatura w pomieszczeniu Współczynnik przenikania ciepła U C(max) [W/(m 2 K)] od od od Ściany zewnętrzne: a) przy t i 16 C 0,25 0,23 0,20 b) przy 8 C t i < 16 C 0,45 c) przy t i < 8 C 0,90 2 Dachy, stropodachy i stropy pod nieogrzewanymi poddaszami lub nad przejazdami: a) przy t i 16 C 0,20 0,18 0,15 b) przy 8 C t i < 16 C 0,30 c) przy t i < 8 C 0,70 3 Podłogi na gruncie: a) przy t i 16 C 0,30 b) przy 8 C t i < 16 C 1,20 c) przy t i < 8 C 1,50 4 Okna (z wyjątkiem połaciowych), drzwi balkonowe i powierzchnie przezroczyste nieotwieralne: a) przy t i 16 C 1,3 1,1 0,9 b) przy t i < 16 C 1,8 1,6 1,4 5 Okna połaciowe: a) przy t i 16 C 1,5 1,3 1,1 b) przy t i < 16 C 1,8 1,6 1,4 6 Drzwi w przegrodach zewnętrznych lub w przegrodach między pomieszczeniami ogrzewanymi i nieogrzewanymi: 1,7 1,5 1,3

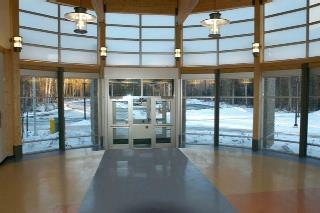

7 struktury komórkowe lub kapilarne z poliwęglanów, osłonięte od zewnątrz cienkim tynkiem ze szklanych kuleczek. granulat z aerożelu lub nanaożelu krzemionkowego umieszczany między dwoma szybami lub płytami z poliweglanu

8 Aerożel materiał będący rodzajem sztywnej piany o wyjątkowo małej gęstości, składający się w 90-99,8 % z powietrza, resztę stanowi tworzący strukturę stosowany jako granulat w przestrzeniach międzyszybowych Źródło: Green Building Elements

9 U value [W/m 2 K] OKNA Rys. 28 Przekroje przez okna o niskich współczynnikach U [W/(m 2 K)] 0,70 0,65 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 0,64 0,54 0,54 0,46 0,47 0,41 0,41 0,36 0,37 0,33 0,34 0,33 0,300,28 0,24 0,22 0,21 0,26 0,20 0,19 0,18 0,31 0, Argon Krypton IGU thickness [mm] krypton + 2 extra low-e coatings

10

11 REKUPERACJA

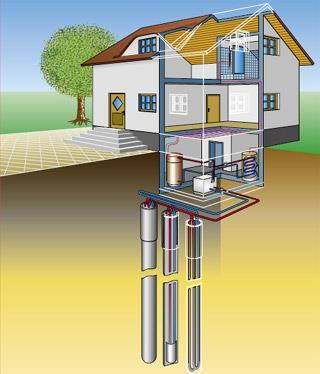

12 GWC

13

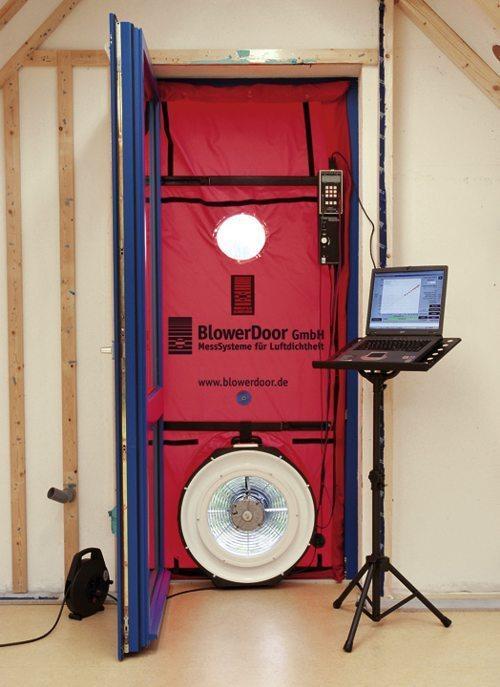

14 SZCZELNOŚĆ Zakres pomiarów Blower Door od m3/h. W przypadku większych obiektów używa się kilka urządzeń jednocześnie.

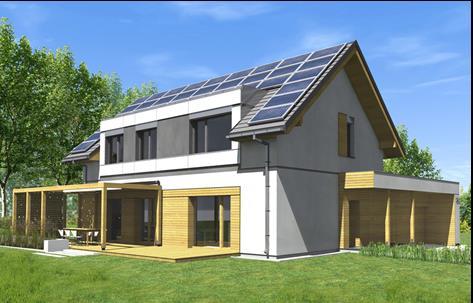

15 WYBRANE PRZYPADKI Budynek mieszkalny oraz Hala produkcyjna pasywna w Kokotowie pod Krakowem. Fotografie projektanta.

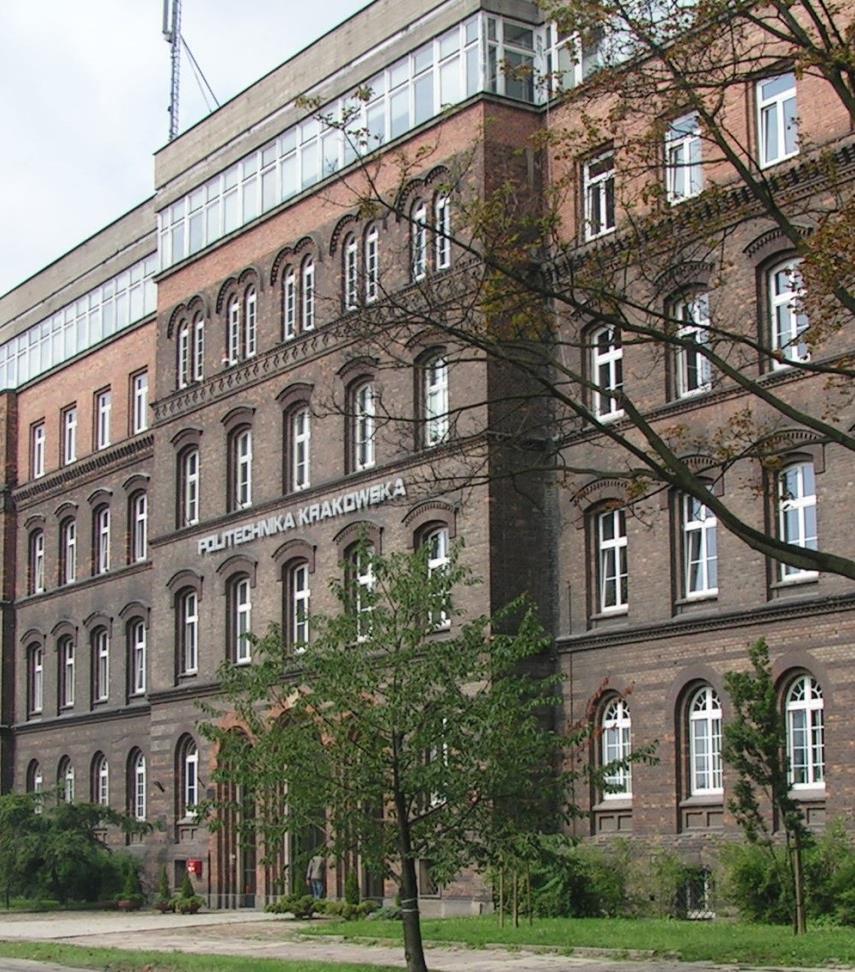

16 POLITECHNIKA KRAKOWSKA LIDEREM W DZIAŁANIACH ENERGOOSZCZĘDNYCH

17 POLITECHNIKA KRAKOWSKA LIDER W OBSZARZE BUDOWNICTWA ENERGOOSZCZĘDNEGO BEZPIECZEŃSTWO I KOMFORT ŻYCIA TANIE BUDOWNICTWO SAMOWYSTARCZAL NE ENERGETYCZNIE Czyste technologie energetyczne Inżynieria materiałowa i nanotechnologie do zastosowań specjalnych MEDYCYNA I ZDROWIE Monitoring i kontrola stanów chorobowych Leki i technologie miejscowo niszczące nowotwory Monitoring i kontrola stanów chorobowych Usprawnienie procesu leczenia w oparciu o analizę danych INFORMACJA I WIZUALIZACJA Bezdotykowy interfejs komputerowy Systemy inteligentne Uniwersalny dostęp do informacji BUDOWNICTWO ENERGOOSZCZĘDNE, PASYWNE BUDOWNICTWO NIEMAL ZERO ENERGETYCZNE BUDOWNICTWO ZRÓWNOWAŻONE, EKOLOGICZNE

18 MAŁOPOLSKIE CENTRUM BUDOWNICTWA ENERGOOSZCZĘDNEGO

19 STRUKTURA PROJEKTU Koordynacja projektu Samorząd Wojewódz twa Małopolski ego Zaplecze merytoryczne Odbiorcy usług NAUKA GOSPODARKA: Przedsiębiorcy

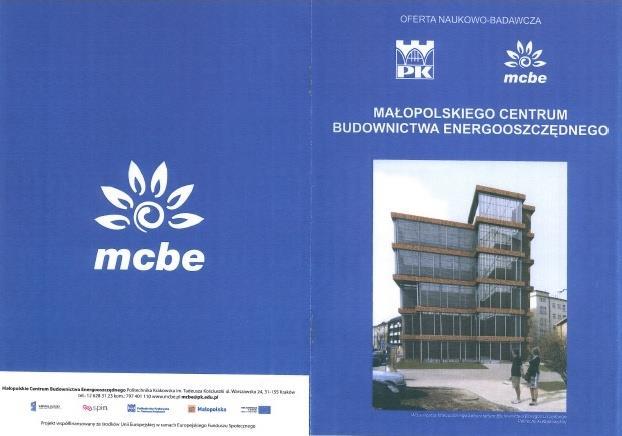

20 MAŁOPOLSKIE CENTRUM BUDOWNICTWA ENERGOOSZCZĘDNEGO MCBE - Innowacyjna jednostka Politechniki Krakowskiej, która prowadzi działalność usługową, doradczą, szkoleniową i promocyjną w obszarze niskoenergetycznego budownictwa. Łączymy naukę z biznesem Certyfikacja budynków Konsultacje projektowe Wykonywanie ekspertyz, analiz Szkolenia Pomoc w pozyskiwaniu finansowania na inwestycje związane z budownictwem energooszczędnym Koordynacja badań laboratoryjnych z wykorzystaniem sprzętu badawczego PK

21

22 MAŁOPOLSKIE LABORATORIUM BUDOWNICTWA ENERGOOSZCZĘDNEGO

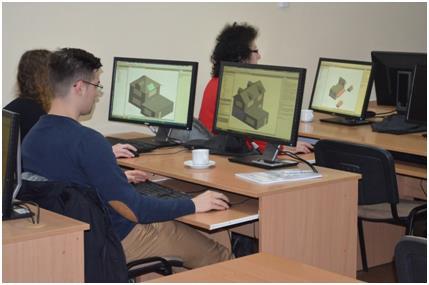

23 DZIAŁALNOŚĆ SZKOLENIOWA i PROPAGUJĄCA BUDOWNICTWO ENERGOOSZCZĘDNE

24

25 Niemcy Austria Szwajcaria Włochy Wyjazd studyjny

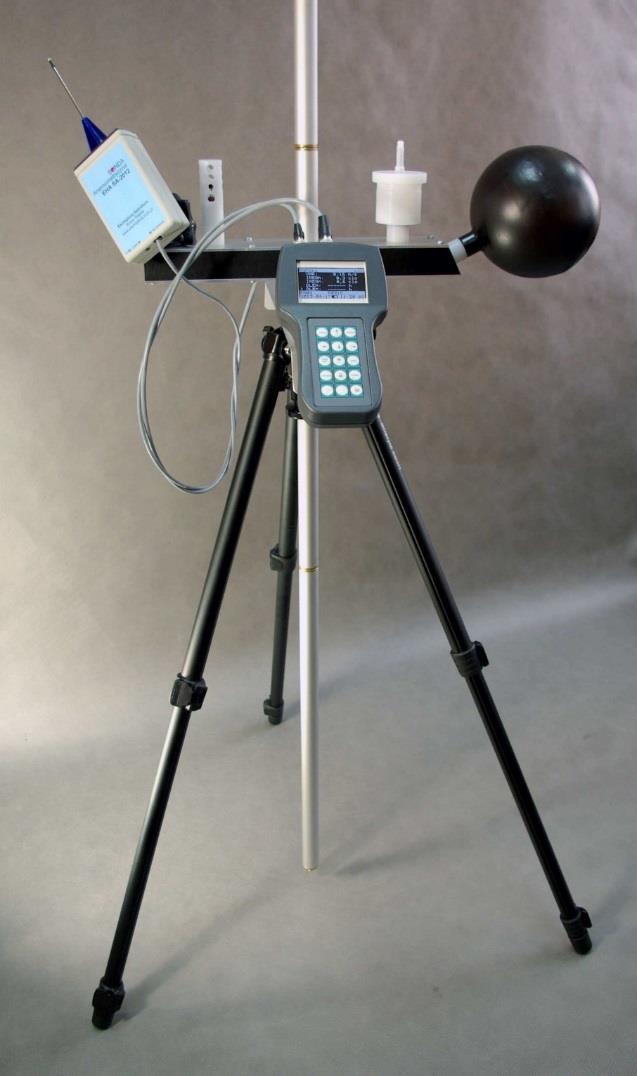

26 Wyposażenie MCBE

27 Realizacja projektu SPIN CTW W ramach projektu SPIN Małopolskie Centrum Budownictwa Energooszczędnego świadczy następujące usługi: Audyt technologiczny wstępny (zerowy) Audyt technologiczny pogłębiony Konsultacje branżowe indywidualne Konsultacje branżowe grupowe Nawiązywanie kontaktów pomiędzy wykonawcami i nabywcami wyników prac B+R Doradztwo w procesie ubiegania się o wsparcie w formie bonów na innowacje w ramach Poddziałania RPO WM na lata Doradztwo w procesie negocjacji i zawierania umów pomiędzy wykonawcami i nabywcami wyników prac B+R Opinie o innowacyjności

28 Sukcesem MCBE PK jest pomoc przy składania wniosku do NCBiR Wsparcie prowadzenia prac B+R przez przedsiębiorstwa dla firmy Palettenwerk. Wspólnie z firmą udało się napisać wniosek o dofinansowanie, który został pozytywnie oceniony a firma uzyskała dofinansowanie na prowadzenia badań przemysłowych i prac rozwojowych w zakresie opracowania innowacyjnej technologii budownictwa modułowego, prefabrykowanego na bazie drewna.

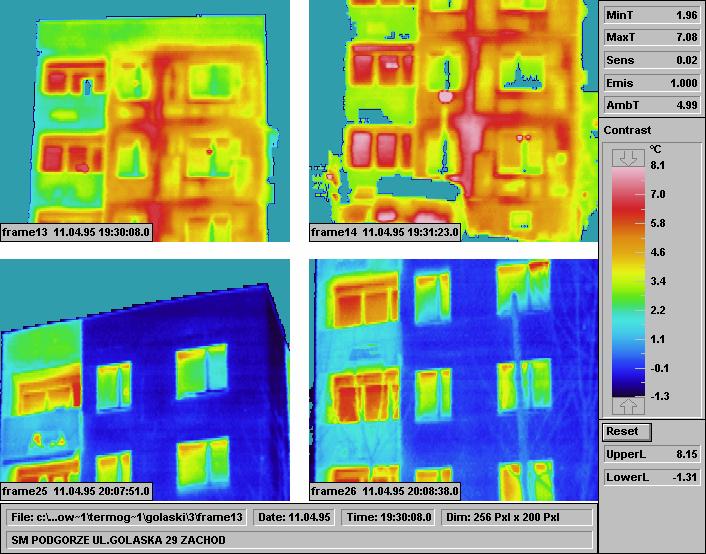

29 MAŁOPOLSKI CERTYFIKAT BUDOWNICTWA ENERGOOSZCZĘDNEGO PROCES Weryfikacja dokumentacji technicznej Obliczenie śladu węglowego Próba szczelności Badanie jakości powietrza Badanie mikroklimatu Badanie termowizyjne

30 MAŁOPOLSKI CERTYFIKAT BUDOWNICTWA ENERGOOSZCZĘDNEGO PROCES

31 Dziękuję za uwagę Małgorzata Fedorczak-Cisak
