Wentylacja w budynkach pasywnych i prawie zero energetycznych

Transkrypt

1 Akademia Powietrza SWEGON, Poznań-Kraków X 2012 Wentylacja w budynkach pasywnych i prawie zero energetycznych Tomasz M. Mróz Politechnika Poznańska Instytut Inżynierii Środowiska

2 Zakres prezentacji budynki pasywne i prawie zero energetyczne szczelność budynków wybór sposobu wentylacji wentylacja naturalna i hybrydowa wentylacja mechaniczna gruntowy wymiennik ciepła integracja systemów TWB wnioski

3 BILANS ENERGII BUDYNKU

4 Budynki pasywne - charakterystyka (i) Obniżenie strat ciepła przez przenikanie (Q tr ): Zwartość budynku (A/Ve); Odpowiednia izolacja termiczna przegród (U); Izolacje transparentne; Wysokoefektywne energetycznie okna; Redukcja mostków cieplnych. (ii) Obniżenie strat ciepła wentylacji: Uszczelnienie budynku (n 50 ); Wentylacja hybrydowa; Wentylacja mechaniczna z odzyskiem ciepła i/lub wymiennikiem gruntowym; Fasady nawiewne. (iii) Zwiększenie odzysku ciepła od słońca: Przeszklenie o wysokim współczynniku g; Zabudowy szklane (atria, ogrody zimowe); Kolektory słoneczne, panele PV. (iv) Maksymalne wykorzystanie wewnętrznych zysków ciepła.

5 Droga do budynków pasywnych

6 Budynki pasywne energia końcowa

7 Budynki prawie zero energetyczne (Dyrektywa EPBD 2002/91/CE + nowelizacja 2010/31/EU) Budynki o prawie zerowym zużyciu energii: po roku 2018: budynki nowe dla władz publicznych do końca 2020: wszystkie nowe budynki

8 Budynki prawie zero energetyczne + Maksymalne wykorzystanie i produkcja energii ze źródeł odnawialnych

9 Potrzeby energetyczne budynków (wentylacja) H c ve a a b b ve,1 ve,2 k 1; 1; b [ / ] V W K ve, k ve, k, mn Wentylacja mechaniczna wywiewna V V ve,1, mn ve,2, mn V ex V Wentylacja mechaniczna nawiewno-wywiewna b b ve,1 ve,2 1 ; 1; V oc V ve,2, mn ve,1, mn V x x V su

10 Szczelność powietrzna V x f e n V 50 V V 1 N W e V n i 50 i 2 V e n V x 50 i n inf e n 50 n 0.05 n

11 Szczelność powietrzna Zapotrzebowanie energii użytkowej do ogrzewania i wentylacji w funkcji n 50 QH,nd [kwh/m 2 a] n 50 [h -1 ] Budynek niskoenergetyczny A f = 150 m 2, z wentylacją mechaniczną η HR = 80%

12 Studium przypadku budynek jednorodzinny, 130 m 2, 4 osoby, 15 lat H tr = 1,37 W/m 2 K H ve = 0,82 W/m 2 K Q H,nd = 134 kwh/m 2 a termomodernizacja + wentylacja mechaniczna NW, η = 84% + GWC H tr = 0,52 W/m 2 K H ve = 0,14 W/m 2 K 1,5 Q H,nd = 23 kwh/m 2 a 1,0 0,5 Htr Hve 0,0 istniejący modernizacja

13 Szczelność powietrzna

14 Szczelność powietrzna 2.3. Szczelność na przenikanie powietrza W budynku mieszkalnym zamieszkania zbiorowego [...] przegrody zewnętrzne nieprzezroczyste, złącza między przegrodami i częściami przegród oraz połączenia okien z ościeżami należy projektować i wykonywać pod kątem osiągnięcia ich całkowitej szczelności na przenikanie powietrza [ ] Zaleca się przeprowadzenie sprawdzenia szczelności powietrznej budynku. Wymagana szczelność wynosi: 1) budynki z wentylacją grawitacyjną n 50 3,0 h -1 2) budynki z wentylacją mechaniczną n 50 1,5 h -1 [Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych...]

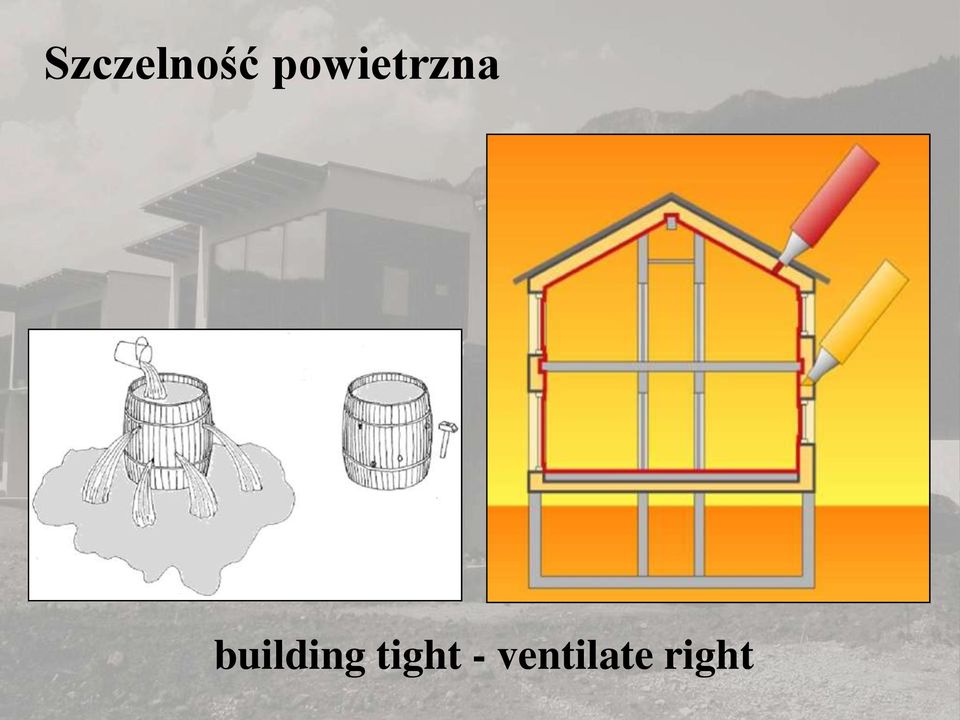

15 Szczelność powietrzna building tight - ventilate right

16 Szczelność powietrzna Urządzenie Blower Door

17 Szczelność powietrzna n 50 =0.49h -1 n n 50 =1.80h =1.70h -1 n 50 =2.20h -1 n 50 =2.60h -1 n 50 =4.64h -1 n 50 =5.94h -1 n 50 =7.01h -1 n 50 =8.43h -1

18 Wybór systemu wentylacji

19 Zmiana filozofii W dążeniu do minimalizacji zużycia energii w budynkach nie można zapomnieć, iż są one budowane dla ludzi!!! Muszą zapewniać komfort klimatyczny: komfort cieplny oraz jakość powietrza wewnętrznego Rola systemu wentylacji: dostarczenie ilości powietrza wentylacyjnego dla zapewnienia właściwej jakości powietrza (IAQ) w funkcji rzeczywistego zapotrzebowania (DCV)

20 Wentylacja wybór systemu

21 Wentylacja naturalna i hybrydowa

22 Wentylacja naturalna W przypadku zastosowania w pomieszczeniach innego rodzaju wentylacji niż wentylacja mechaniczna nawiewna lub nawiewno-wywiewna, dopływ powietrza zewnętrznego, w ilości niezbędnej dla potrzeb wentylacyjnych, należy zapewnić przez urządzenia nawiewne umieszczane w oknach, drzwiach balkonowych lub w innych częściach przegród zewnętrznych. [Rozporządzenie w sprawie warunków technicznych...]

23 Wentylacja naturalna Przeznaczenie: budynki istniejące okres przejściowy mieszkania o znacznej powierzchni jednostkowej [m 2 /os] brak źródeł hałasu (arterie komunikacyjne, lotniska itd.) brak źródeł zanieczyszczeń (np. niskiej emisji)

24 Wentylacja naturalna Nawiewniki: nawiewniki niesterowane; jedynie możliwość regulacji ręcznej nawiewnika nawiewniki ciśnieniowe; o otwarciu przesłony zależnym od różnicy ciśnień pomiędzy budynkiem a otoczeniem; w przybliżeniu stały przepływ bez względu na napór wiatru i wypór termiczny w budynku nawiewniki higrosterowane; stopień otwarcia przesłony jest zależny od wilgotności względnej w pomieszczeniu

25 Wentylacja hybrydowa - idea

26 Wentylacja hybrydowa Cechy: utrzymanie jakości powietrza wewnętrznego IAQ i komfortu cieplnego wykorzystanie zalet wentylacji naturalnej (wykorzystanie środowiska zewnętrznego dla kontrolowania klimatu wewnętrznego w budynku) zapewnienie stabilności pracy w oparciu o wentylację mechaniczną

27 Wentylacja hybrydowa W praktyce: Wentylacja naturalna ze wspomaganiem mechanicznym w okresach niekorzystnych

28 Wentylacja mechaniczna Zalecane cechy układu: instalacja zrównoważona ~min. 30 m³/h os ~ h -1 ~ 1.0 m³/h m² zastosowanie układów odzysku ciepła 75% zarządzanie pracą układów (DCV) struktura instalacji (długości, średnice, materiał przewodów) i jakość wykorzystywanych komponentów (np. silniki EC) dla ograniczenia zużycia energii elektrycznej (SFP wg WT 2008) izolacja i ograniczanie długości przewodów powietrza świeżego i wyrzucanego (WT 2008)

29 Wentylacja mechaniczna Zalecane cechy układu: kontrolowany w funkcji zapotrzebowania strumień powietrza DCV (czujniki obecności, CO 2 ) podział na strefy o odmiennej eksploatacji krótkie przewody mało kształtek prędkość 2 3 m/s izolacja termiczna

30 Wentylacja mechaniczna wywiewna lokalne nawiewniki centralny wywiew brak odzysku ciepła filtracja, tłumik akustyczny

31 Wentylacja mechaniczna rewersyjna lokalne nawiewniki/wywiewniki odzysk ciepła (złoże akumulacyjne) m 3 /h

32 Wentylacja mechaniczna N-W lokalna Wentylatory, filtry powietrza, ew. nagrzewnica el m 3 /h odzysk ciepła 76%

33 Wentylacja mechaniczna N-W lokalna budynki modernizowane 3 4 centralki/mieszkanie

34 Wentylacja mechaniczna N-W centralna (wymiennik krzyżowy)

35 Wentylacja mechaniczna N-W centralna (regenerator obrotowy)

36 Wentylacja mechaniczna N-W centralna (rewersyjna pompa ciepła)

37 Gruntowe wymienniki ciepła (GWC)

38 Gruntowy wymiennik ciepła Powietrzny lub wodny: zabezpieczenie wymiennika ciepła przed zamarznięciem t GWC > -4 C podniesienie temperatury dolnego źródła dla pompy ciepła t GWC > +4 C efekt chłodzenia w lecie t GWC < C W Typowy budynek jednorodzinny: Ø mm L = m H = ok. 2 m

39 Gruntowy wymiennik ciepła Wodny: z czynnikiem pośredniczącym

40 Wentylacja mechaniczna Integracja systemów TWB Z F WG F N UZ WW F W WC SW U PC GE PN WN N KS ZW ZCW CWU

41 Studium przypadku domek pasywny IIŚ PP w Poznaniu

42 Domek pasywny IIŚ PP w Poznaniu Schemat systemu wentylacji-ogrzewania

43 Domek pasywny IIŚ PP w Poznaniu Badania jakości powietrza SCENTRALIZOWANY SYSTEM WENTYLACJI

44 Domek pasywny IIŚ PP w Poznaniu Badania jakości powietrza SYSTEM WENTYLACJI Z MODUŁEM DCV

45 Wnioski końcowe Wentylacja mechaniczna koniecznością w dążeniu do budynków prawie-zero energetycznych (EPBD 2020) ograniczone możliwości termomodernizacji, Właściwa jakość klimatu wewnętrznego (ICQ) celem nadrzędnym, Konieczność stosowania rozwiązań o maksymalnej sprawności odzysku ciepła i minimalnych potrzebach energetycznych (SFP), Systemy technicznego wyposażenia budynków wymagają integracji, Integratorem tych systemów automatyka i sterowanie (DCV), Dla uzyskania prawiezeroenergetyczności konieczność stosowania OŹE (GWC, PV, ).
