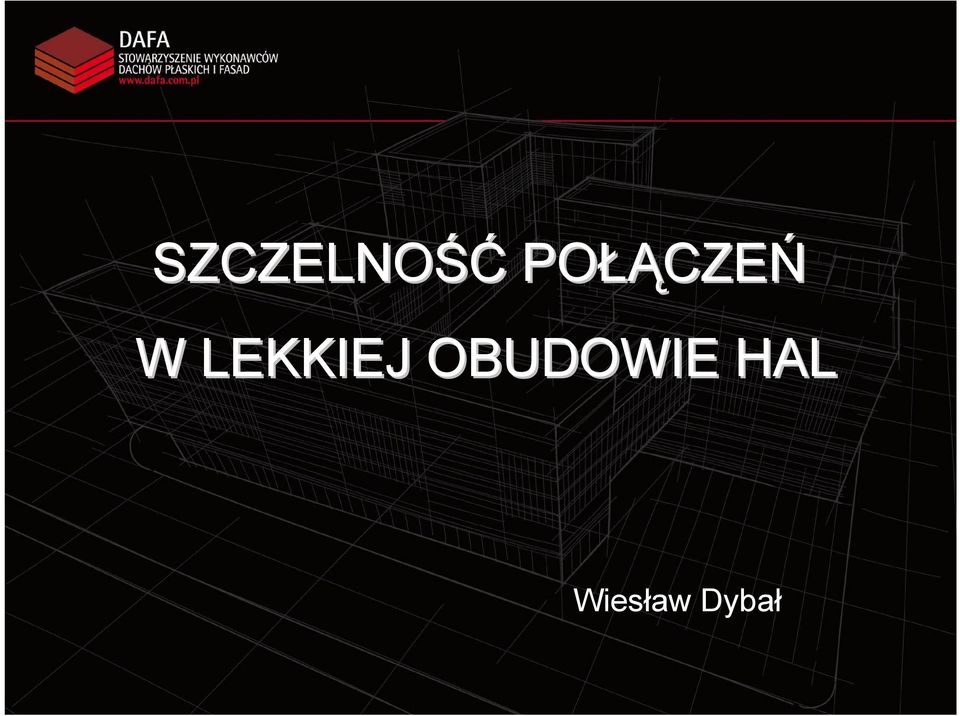

1 SZCZELNOŚĆ POŁĄ ŁĄCZEŃ W LEKKIEJ OBUDOWIE HAL Wiesław Dybał

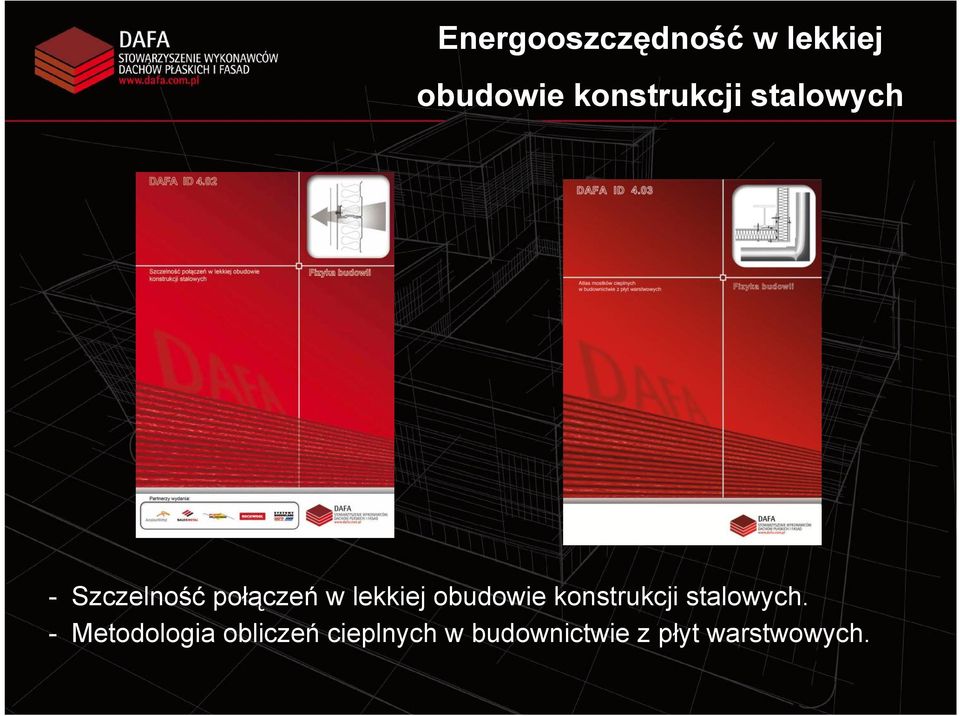

2 Energooszczędność w lekkiej obudowie konstrukcji stalowych - Szczelność połączeń w lekkiej obudowie konstrukcji stalowych. - Metodologia obliczeń cieplnych w budownictwie z płyt warstwowych.

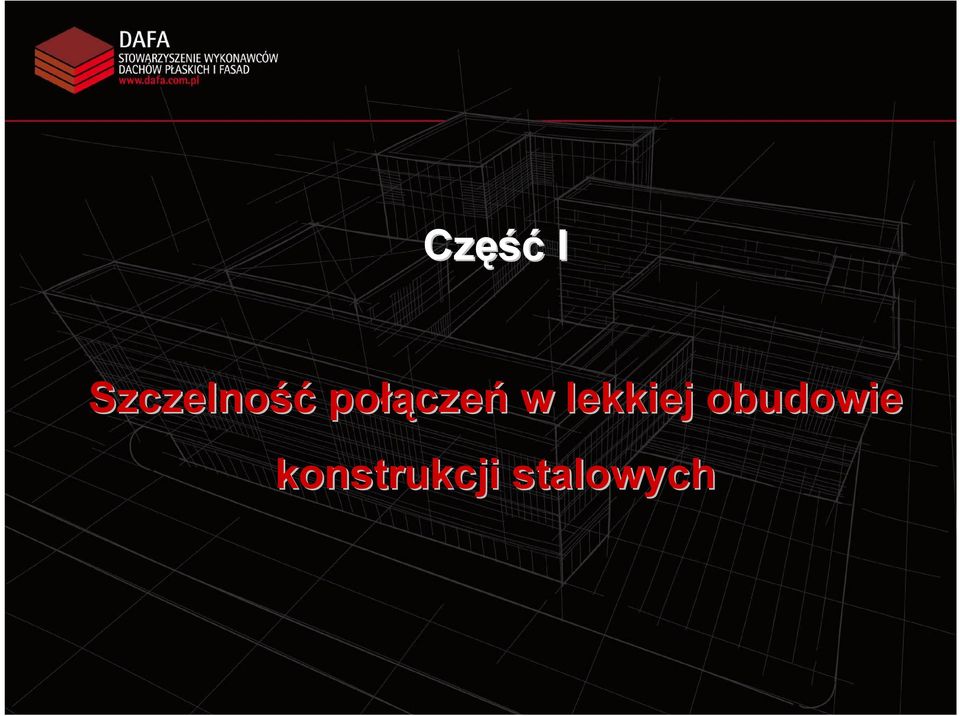

3 Część I Szczelność połą łączeń w lekkiej obudowie konstrukcji stalowych

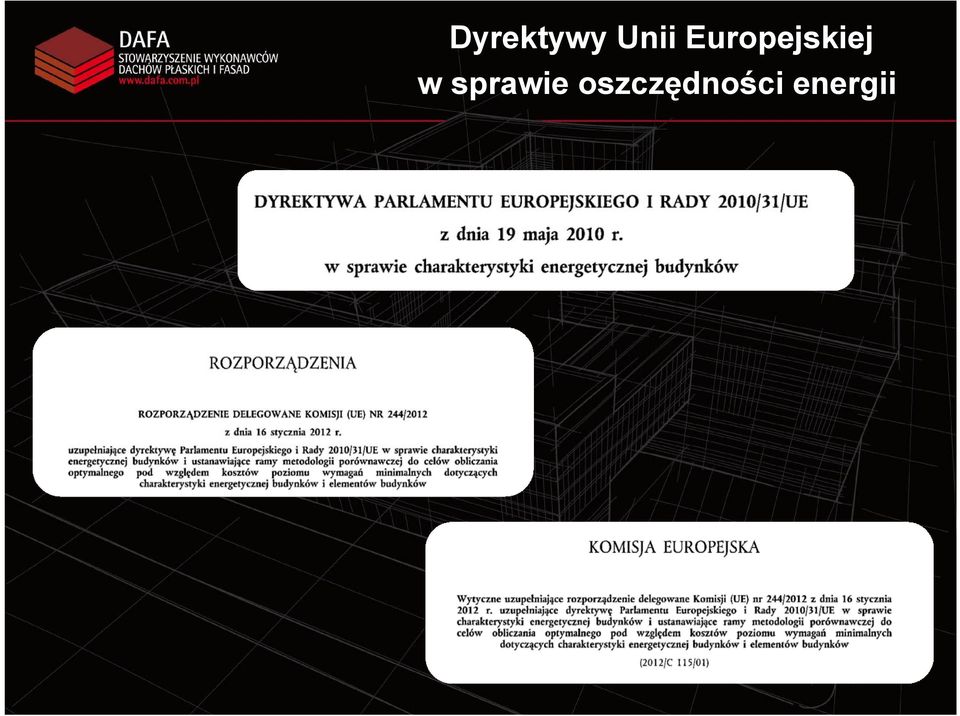

4 Dyrektywy Unii Europejskiej w sprawie oszczędności energii

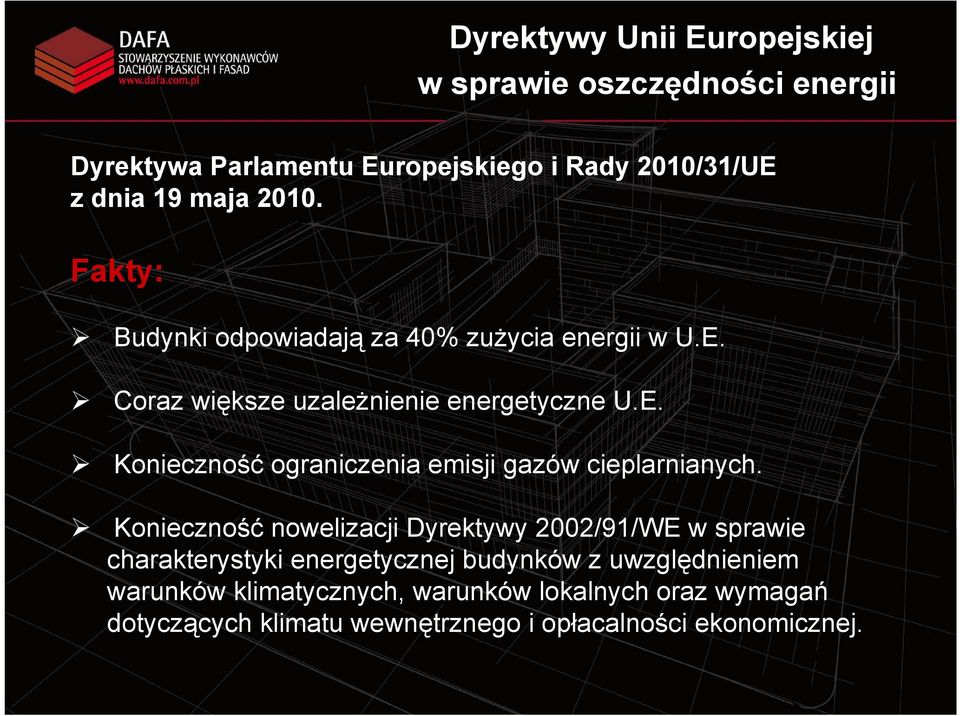

5 Dyrektywy Unii Europejskiej w sprawie oszczędności energii Dyrektywa Parlamentu Europejskiego i Rady 2010/31/UE z dnia 19 maja Fakty: Budynki odpowiadają za 40% zużycia energii w U.E. Coraz większe uzależnienie energetyczne U.E. Konieczność ograniczenia emisji gazów cieplarnianych. Konieczność nowelizacji Dyrektywy 2002/91/WE w sprawie charakterystyki energetycznej budynków z uwzględnieniem warunków klimatycznych, warunków lokalnych oraz wymagań dotyczących klimatu wewnętrznego i opłacalności ekonomicznej.

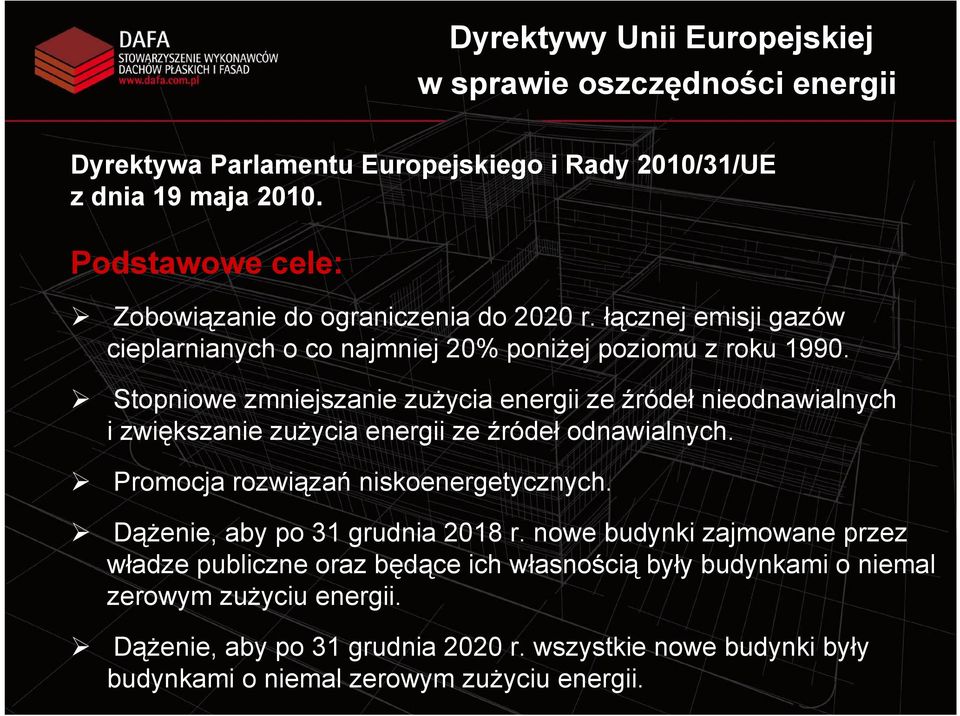

6 Dyrektywy Unii Europejskiej w sprawie oszczędności energii Dyrektywa Parlamentu Europejskiego i Rady 2010/31/UE z dnia 19 maja Podstawowe cele: Zobowiązanie do ograniczenia do 2020 r. łącznej emisji gazów cieplarnianych o co najmniej 20% poniżej poziomu z roku Stopniowe zmniejszanie zużycia energii ze źródeł nieodnawialnych i zwiększanie zużycia energii ze źródeł odnawialnych. Promocja rozwiązań niskoenergetycznych. Dążenie, aby po 31 grudnia 2018 r. nowe budynki zajmowane przez władze publiczne oraz będące ich własnością były budynkami o niemal zerowym zużyciu energii. Dążenie, aby po 31 grudnia 2020 r. wszystkie nowe budynki były budynkami o niemal zerowym zużyciu energii.

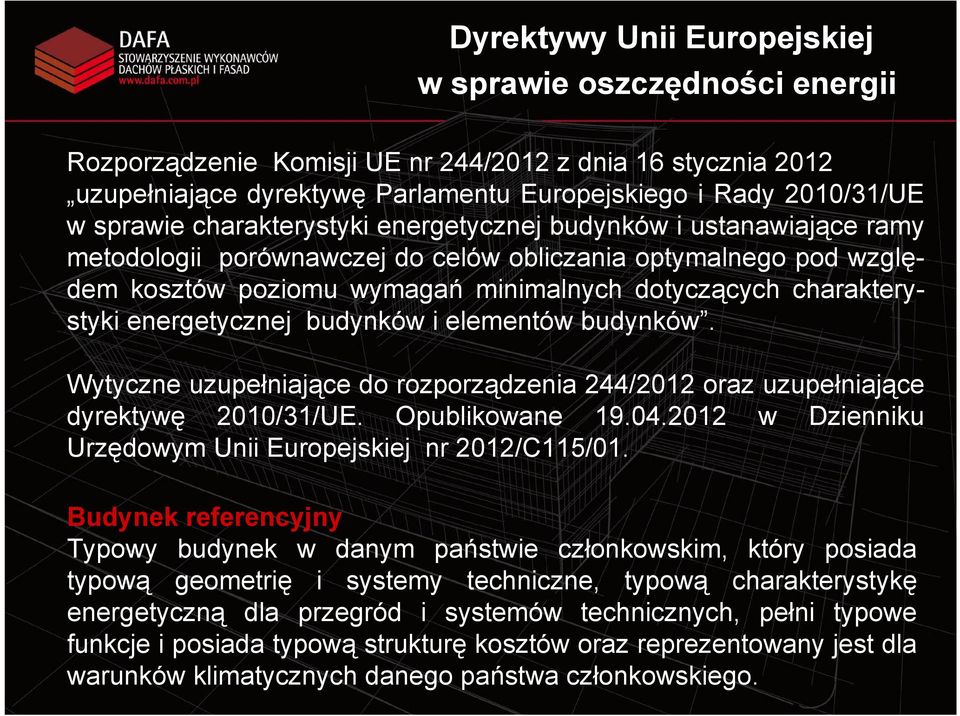

7 Dyrektywy Unii Europejskiej w sprawie oszczędności energii Rozporządzenie Komisji UE nr 244/2012 z dnia 16 stycznia 2012 uzupełniające dyrektywę Parlamentu Europejskiego i Rady 2010/31/UE w sprawie charakterystyki energetycznej budynków i ustanawiające ramy metodologii porównawczej do celów obliczania optymalnego pod względem kosztów poziomu wymagań minimalnych dotyczących charakterystyki energetycznej budynków i elementów budynków. Wytyczne uzupełniające do rozporządzenia 244/2012 oraz uzupełniające dyrektywę 2010/31/UE. Opublikowane w Dzienniku Urzędowym Unii Europejskiej nr 2012/C115/01. Budynek referencyjny Typowy budynek w danym państwie członkowskim, który posiada typową geometrię i systemy techniczne, typową charakterystykę energetyczną dla przegród i systemów technicznych, pełni typowe funkcje i posiada typową strukturę kosztów oraz reprezentowany jest dla warunków klimatycznych danego państwa członkowskiego.

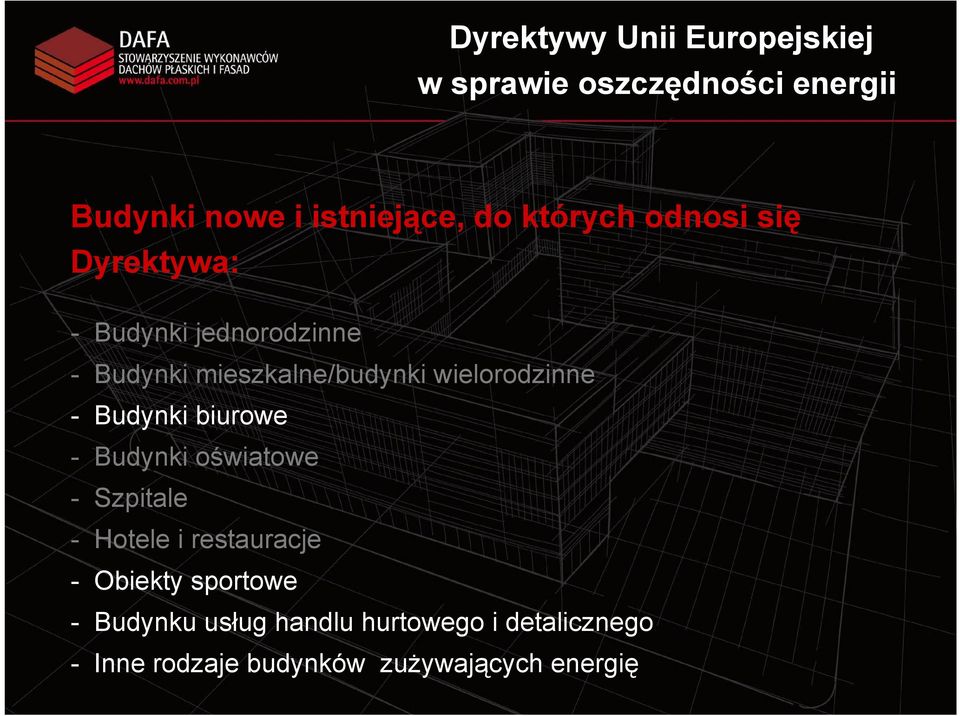

8 Dyrektywy Unii Europejskiej w sprawie oszczędności energii Budynki nowe i istniejące, do których odnosi się Dyrektywa: - Budynki jednorodzinne - Budynki mieszkalne/budynki wielorodzinne - Budynki biurowe - Budynki oświatowe - Szpitale - Hotele i restauracje - Obiekty sportowe - Budynku usług handlu hurtowego i detalicznego - Inne rodzaje budynków zużywających energię

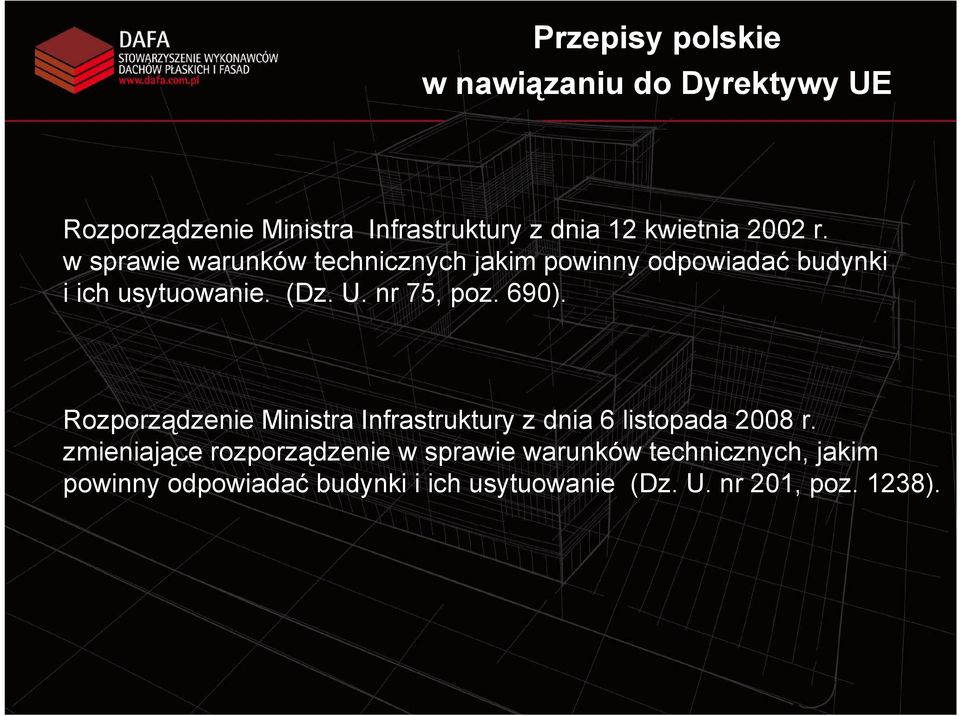

9 Przepisy polskie w nawiązaniu do Dyrektywy UE Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. nr 75, poz. 690). Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 201, poz. 1238).

10 Przepisy polskie w nawiązaniu do Dyrektywy UE Wymagania dla przegród budowlanych, zgodnie z warunkami technicznymi z 2002 r. Wymagania dla przegród budowlanych, zgodnie z warunkami technicznymi z 2008 r. Budynek użyteczności publicznej Budynek użyteczności publicznej L.p. Rodzaj przegrody i temperatura w pomieszczeniu U k (max) [W/(m 2 K)] L.p. Rodzaj przegrody i temperatura w pomieszczeniu U k (max) [W/(m 2 K)] 1 Ściany zewnętrzne (stykające się z powietrzem zewn.) a) przy t i > 16 0 C -pełne - z otworami okiennymi i drzwiowymi b) przy t i 16 0 C 0,45 0,55 0,70 1 Ściany zewnętrzne (stykające się z powietrzem zewn.) Niezależnie od rodzaju ściany a) przy t i > 16 0 C b) przy t i 16 0 C 0,30 0,65 2 Stropodachy i stropy pod nieogrzewanymi poddaszami a) przy t i > 16 0 C b) przy 8 0 C < t i 16 0 C 0,30 0,50 2 Stropodachy i stropy pod nieogrzewanymi poddaszami a) przy t i > 16 0 C b) przy 8 0 C < t i 16 0 C 0,25 0,50 Okna, drzwi balkonowe i drzwi zewnętrzne Okna, drzwi balkonowe i drzwi zewnętrzne 1 Okna ( z wyjątkiem połaciowych), pow. przezroczyste nieotwierane w pomieszczeniach o t i > 16 0 C a)w I, II i III strefie klimatycznej b)w IV i V strefie klimatycznej 2,6 2,0 1 Okna ( z wyjątkiem połaciowych), pow. przezroczyste nieotwierane (fasady) a)przy t i > 16 0 C b)przy 8 0 C < t i 16 0 C c)przy t i 8C 1,8 2,6 b. wymagań 2 Okna połaciowe (bez względu na strefę klimatyczną) w pomieszczeniach o t i > 16 0 C 2,0 2 Okna połaciowe i świetliki 1,7 3 Drzwi zewnętrzne wejściowe 2,6 3 Drzwi zewnętrzne wejściowe 2,6

11 Przepisy polskie w nawiązaniu do Dyrektywy UE Wymagania dla przegród budowlanych, zgodnie z warunkami technicznymi z 2002 r. Wymagania dla przegród budowlanych, zgodnie z warunkami technicznymi z 2008 r. Budynek produkcyjny Budynek produkcyjny, magazynowy i gospodarczy L.p. Rodzaj przegrody i temperatura w pomieszczeniu U k (max) [W/(m 2 K)] L.p. Rodzaj przegrody i temperatura w pomieszczeniu U k (max) [W/(m 2 K)] 1 Ściany zewnętrzne (stykające się z powietrzem zewn.) a) przy t i > 16 0 C -pełne - z otworami okiennymi i drzwiowymi b) przy przy 8 0 C < t i 16 0 C -pełne - z otworami okiennymi i drzwiowymi c) przy t i 8C 0,45 0,55 0,75 0,90 1,20 1 Ściany zewnętrzne (stykające się z powietrzem zewn.) Niezależnie od rodzaju ściany a) przy t i > 16 0 C b) przy 8 0 C < t i 16 0 C c) przy t i 8C 0,30 0,65 0,90 2 Stropodachy i stropy pod nieogrzewanymi poddaszami a) przy t i > 16 0 C b) przy 8 0 C < t i 16 0 C c) przy t i 8C 0,30 0,50 0,70 2 Dachy, stropodachy i stropy pod nieogrzewanymi poddaszami a) przy t i > 16 0 C b) przy 8 0 C < t i 16 0 C c) przy t i 8C 0,25 0,50 0,70 Okna, świetliki, drzwi i wrota Okna, drzwi balkonowe i drzwi zewnętrzne 1 Okna i świetliki w przegrodach zewnętrznych: a) przy t i > 16 0 C b) przy 8 0 C < t i 16 0 C c) przy t i 8C 2,6 4,0 b. wymagań 1 Okna ( z wyjątkiem połaciowych), pow. przezroczyste nieotwierane w pomieszczeniach o t i 16 0 C a)w I, II i III strefie klimatycznej b)w IV i V strefie klimatycznej 1,9 1,7 2 Drzwi i wrota w przegrodach zewnętrznych: a) przy t i > 16 0 C b) przy 8 0 C < t i 16 0 C c) przy t i 8C 3,0 b. wymagań 2 Okna połaciowe ( bez względu na strefę klimatyczną) w pomieszczeniach o t i > 16 0 C 3 Drzwi i wrota w przegrodach zewnętrznych 2,6 1,8

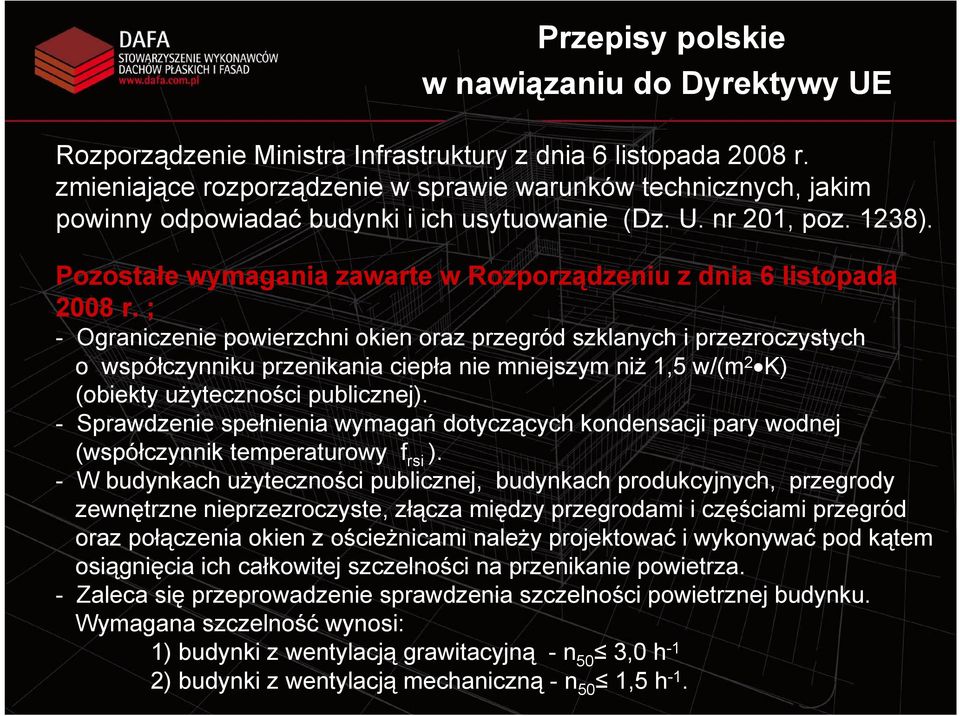

12 Przepisy polskie w nawiązaniu do Dyrektywy UE Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 201, poz. 1238). Pozostałe wymagania zawarte w Rozporządzeniu z dnia 6 listopada 2008 r. ; - Ograniczenie powierzchni okien oraz przegród szklanych i przezroczystych o współczynniku przenikania ciepła nie mniejszym niż 1,5 w/(m 2 K) (obiekty użyteczności publicznej). - Sprawdzenie spełnienia wymagań dotyczących kondensacji pary wodnej (współczynnik temperaturowy f rsi ). - W budynkach użyteczności publicznej, budynkach produkcyjnych, przegrody zewnętrzne nieprzezroczyste, złącza między przegrodami i częściami przegród oraz połączenia okien z ościeżnicami należy projektować i wykonywać pod kątem osiągnięcia ich całkowitej szczelności na przenikanie powietrza. - Zaleca się przeprowadzenie sprawdzenia szczelności powietrznej budynku. Wymagana szczelność wynosi: 1) budynki z wentylacją grawitacyjną -n 50 3,0 h -1 2) budynki z wentylacją mechaniczną -n 50 1,5 h -1.

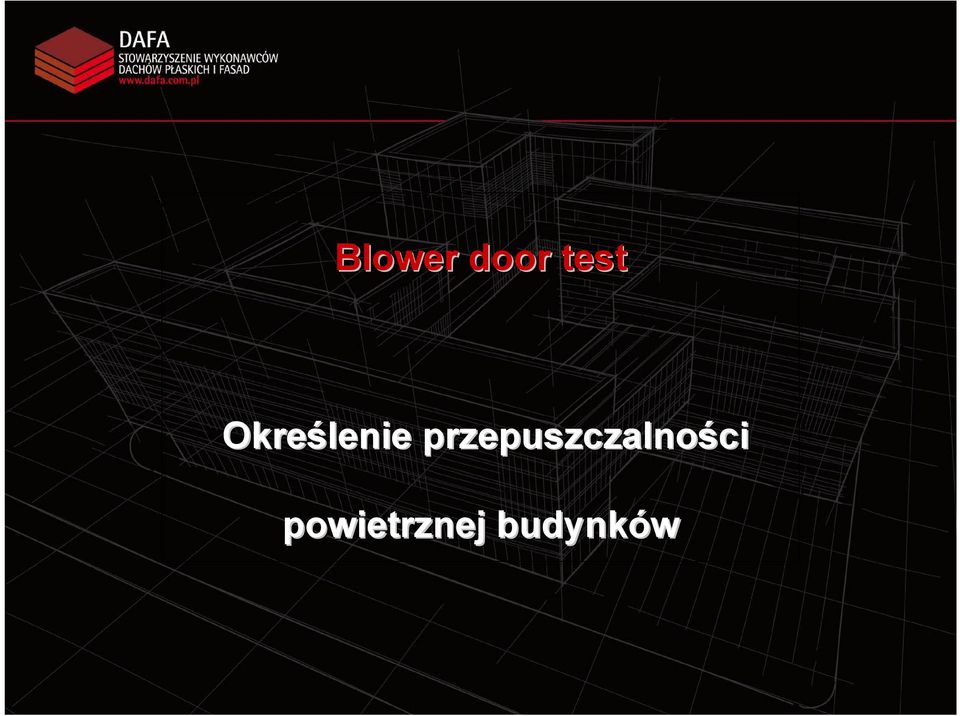

13 Blower door test Określenie przepuszczalności ci powietrznej budynków

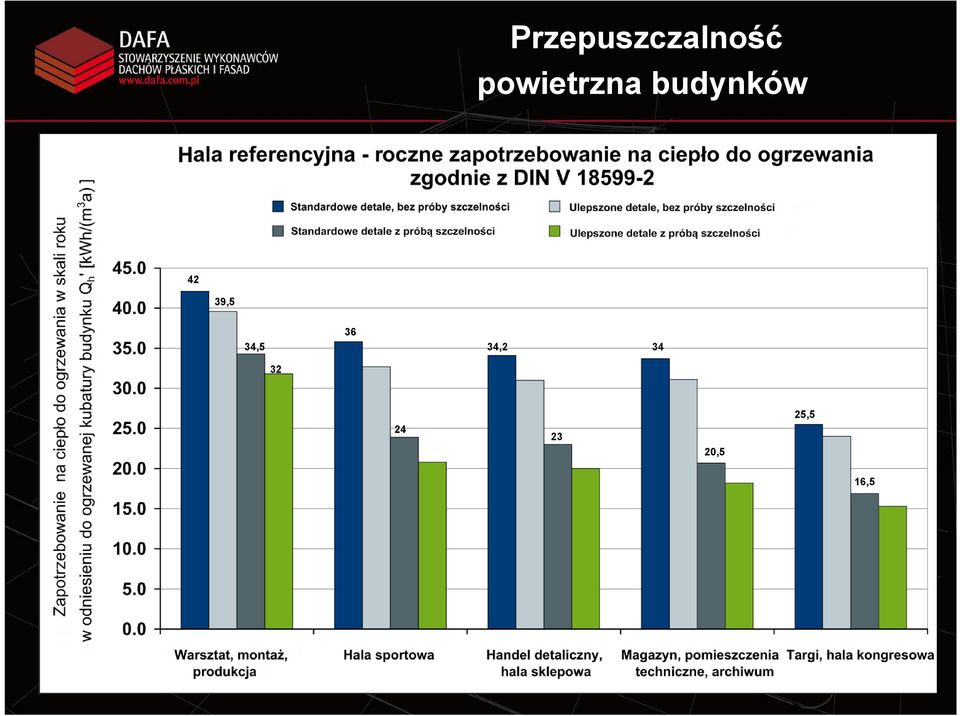

14 Przepuszczalność powietrzna budynków 42 39, ,5 34, podtytuł 23 20,5 25,5 16,5

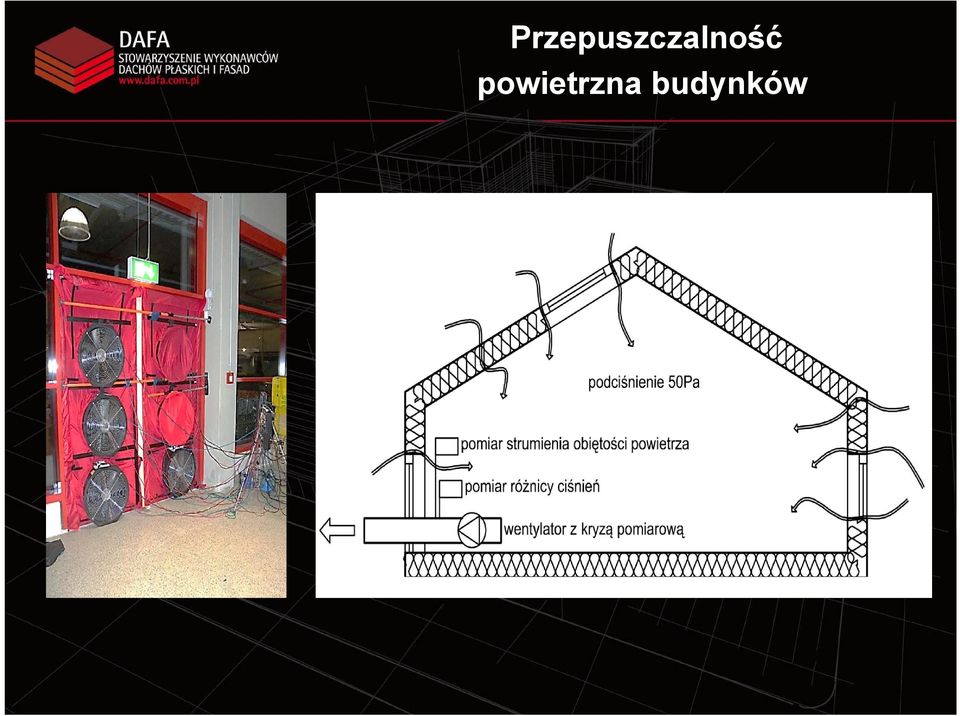

15 Przepuszczalność powietrzna budynków

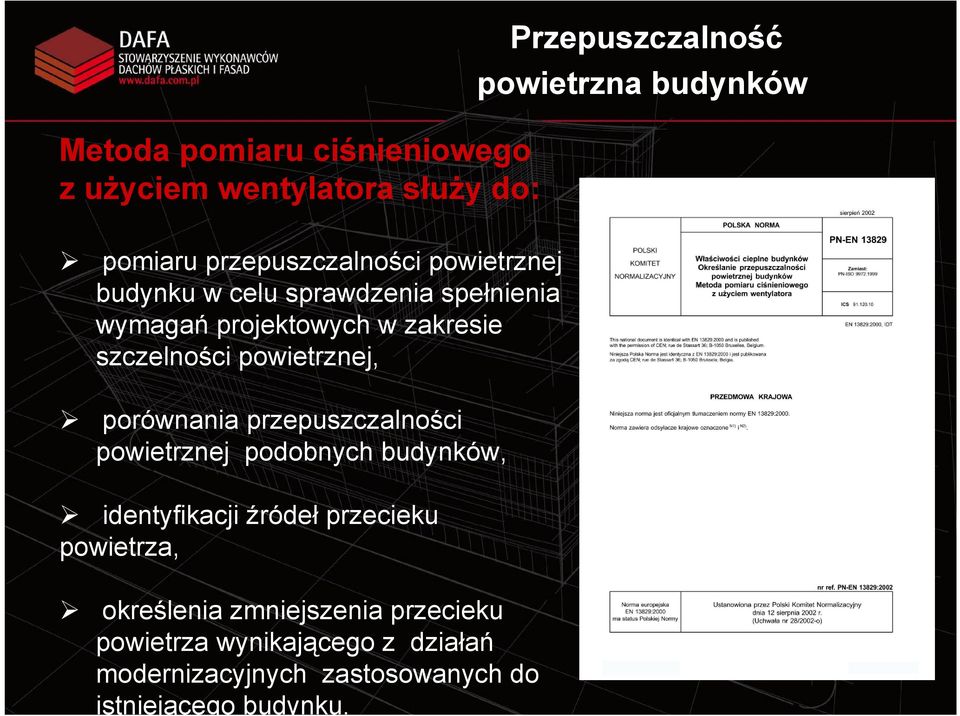

16 Metoda pomiaru ciśnieniowego z użyciem wentylatora służy do: Przepuszczalność powietrzna budynków pomiaru przepuszczalności powietrznej budynku w celu sprawdzenia spełnienia wymagań projektowych w zakresie szczelności powietrznej, porównania przepuszczalności powietrznej podobnych budynków, identyfikacji źródeł przecieku powietrza, określenia zmniejszenia przecieku powietrza wynikającego z działań modernizacyjnych zastosowanych do istniejącego budynku.

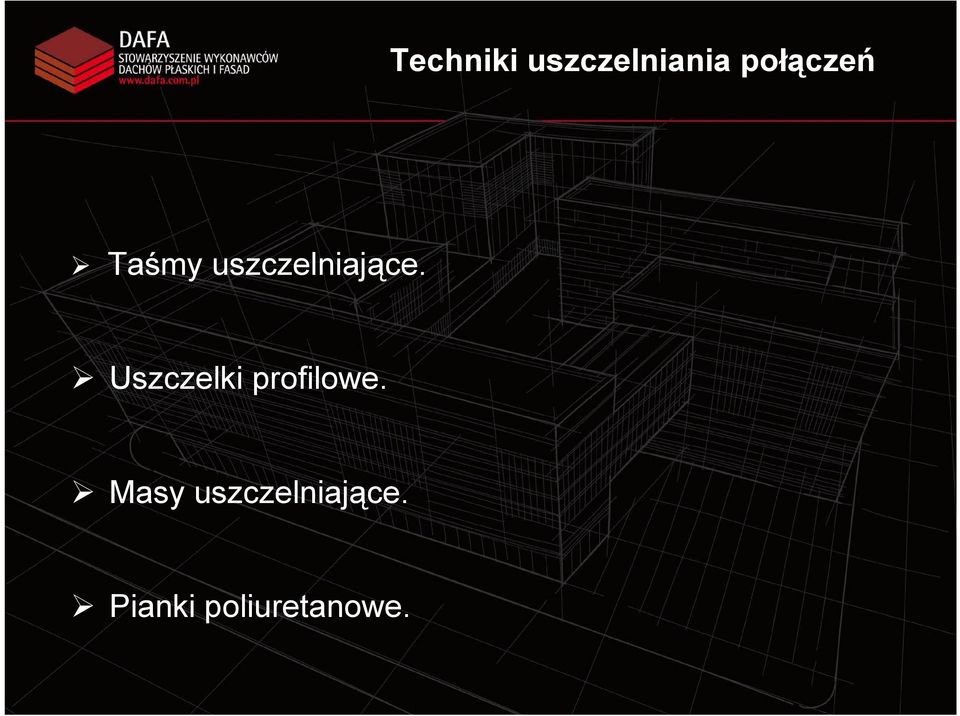

17 Techniki uszczelniania połączeń Taśmy uszczelniające. Uszczelki profilowe. Masy uszczelniające. Pianki poliuretanowe.

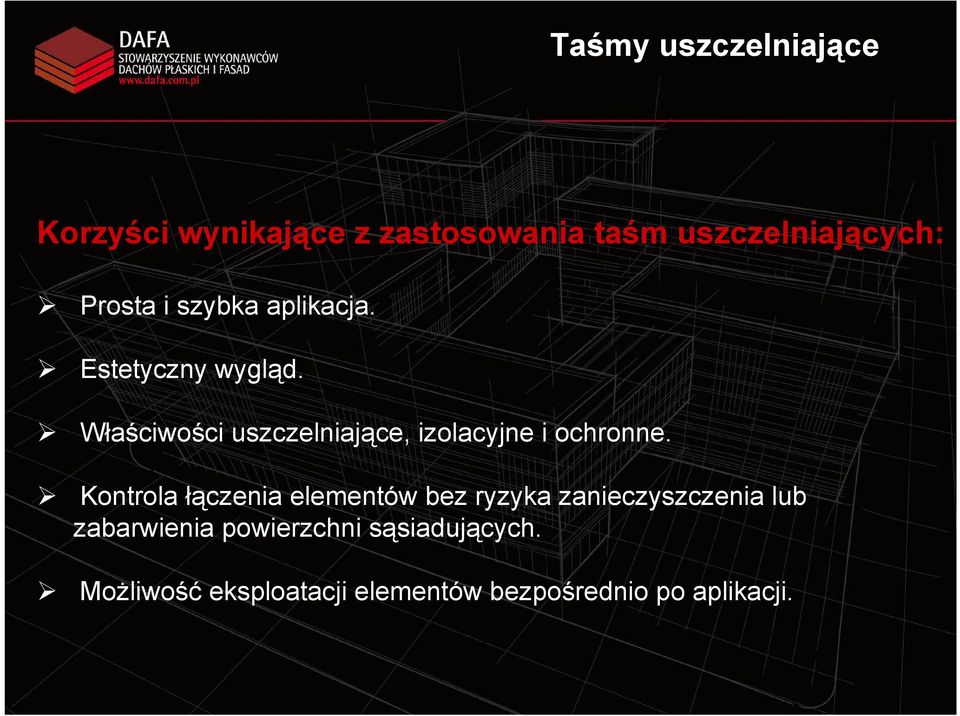

18 Taśmy uszczelniające Korzyści wynikające z zastosowania taśm uszczelniających: Prosta i szybka aplikacja. Estetyczny wygląd. Właściwości uszczelniające, izolacyjne i ochronne. Kontrola łączenia elementów bez ryzyka zanieczyszczenia lub zabarwienia powierzchni sąsiadujących. Możliwość eksploatacji elementów bezpośrednio po aplikacji.

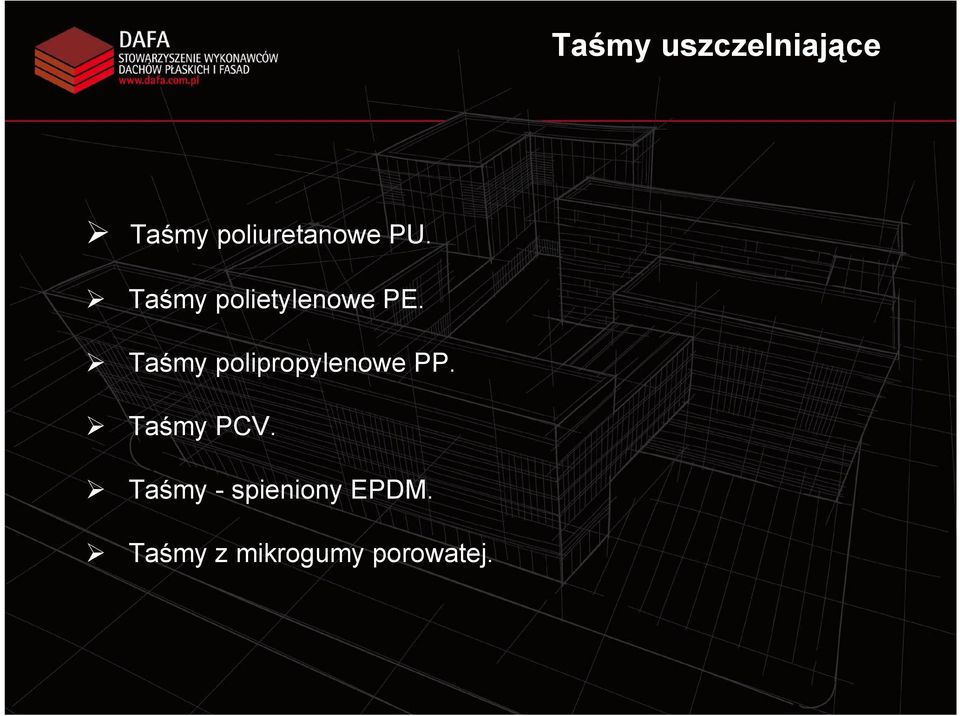

19 Taśmy uszczelniające Taśmy poliuretanowe PU. Taśmy polietylenowe PE. Taśmy polipropylenowe PP. Taśmy PCV. Taśmy - spieniony EPDM. Taśmy z mikrogumy porowatej.

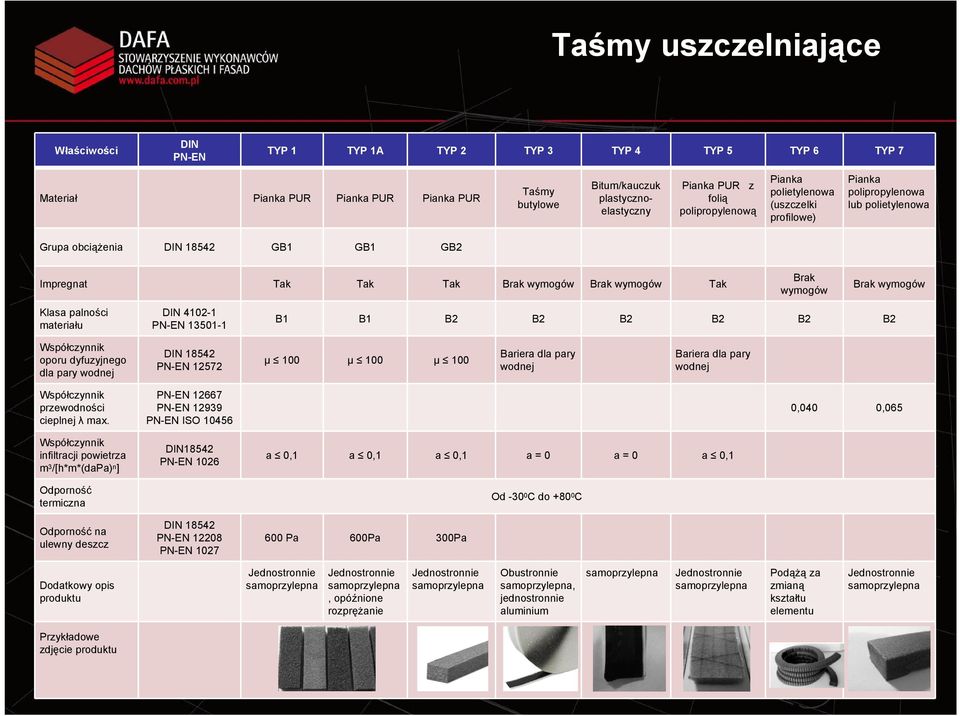

20 Taśmy uszczelniające Właściwości DIN PN-EN TYP 1 TYP 1A TYP 2 TYP 3 TYP 4 TYP 5 TYP 6 TYP 7 Materiał Pianka PUR Pianka PUR Pianka PUR Taśmy butylowe Bitum/kauczuk plastycznoelastyczny Pianka PUR z folią polipropylenową Pianka polietylenowa (uszczelki profilowe) Pianka polipropylenowa lub polietylenowa Grupa obciążenia DIN GB1 GB1 GB2 Slajd 2 Impregnat Tak Tak Tak Brak wymogów Brak wymogów Tak Klasa palności materiału DIN PN-EN Brak wymogów Brak wymogów B1 B1 B2 B2 B2 B2 B2 B2 Współczynnik oporu dyfuzyjnego dla pary wodnej DIN PN-EN μ 100 μ 100 μ 100 Bariera dla pary wodnej Bariera dla pary wodnej Współczynnik przewodności cieplnej λ max. Współczynnik infiltracji powietrza m 3 /[h*m*(dapa) n ] PN-EN PN-EN PN-EN ISO DIN18542 PN-EN 1026 podtytuł a 0,1 a 0,1 a 0,1 a = 0 a = 0 a 0,1 0,040 0,065 Odporność termiczna Od C do C Odporność na ulewny deszcz DIN PN-EN PN-EN Pa 600Pa 300Pa Dodatkowy opis produktu Jednostronnie samoprzylepna Jednostronnie samoprzylepna, opóźnione rozprężanie Jednostronnie samoprzylepna Obustronnie samoprzylepna, jednostronnie aluminium samoprzylepna Jednostronnie samoprzylepna Podążą za zmianą kształtu elementu Jednostronnie samoprzylepna Przykładowe zdjęcie produktu

21 Taśmy uszczelniające Taśmy poliuretanowe Taśmy polietylenowe bez impregnacji impregnowane Taśmy butylowe

22 Uszczelki profilowe Fot. firma ISO Chemie Fot. firma NMC

23 Masy uszczelniające Masy uszczelniające na bazie tworzyw sztucznych. Silikony MS polimery Polysulfid Poliuretany Butyle Akryle Obróbka plastyczna z sieciowaniem wilgotnościowym. Odkształcenie całkowite 20-25%. elastyczny Obróbka plastyczna z sieciowaniem wilgotnościowym. Odkształcenie całkowite 20-25%. elastyczny Obróbka plastyczna z sieciowaniem wilgotnościowym. Odkształcenie całkowite 12,5-25%. elastyczny Obróbka plastyczna. plastyczny Obróbka plastyczna z sieciowaniem wilgotnościowym. Odkształcenie całkowite 7,5-25%. elastyczny Nie stosowany w obudowie lekkich konstrukcji stalowych. -Acetatowe -Oxymowe -Alkoxymowe

24 Pianki jednoskładnikowe właściwości Pianki poliuretanowe dozowane z pojemników Utwardzanie pianki na skutek kontaktu z wilgocią otoczenia.i Utwardzanie z zewnątrz do wewnątrz. Szybkość utwardzania zależna od temperatury, wilgotności i głębokości aplikacji pianki. Pianki dwuskładnikowe właściwości Reakcja komponentu A z komponentem B. Jednorodne utwardzanie. Prędkość utwardzania pianki zależna od temperatury.

25 Opracowanie DAFA ID 4.02

26 Opracowanie: DAFA ID 4.03

27 Opracowanie: DAFA ID 4.03 Tematy poruszone w publikacji: Izolacja cieplna płyt warstwowych z okładzinami metalowymi. Wyniki analiz numerycznych (szczegółowych.) Przykładowe obliczenia dla obiektu referencyjnego. Suplement A Detale połączeń płyt warstwowych z okładzinami stalowymi oraz rdzeniem poliuretanowym. Suplement B - Detale połączeń płyt warstwowych z okładzinami stalowymi oraz rdzeniem z wełny mineralnej. Suplement C - Detale połączeń płyt warstwowych z okładzinami aluminiowymi oraz rdzeniem poliuretanowym.

28 Opracowanie: DAFA ID 4.03
