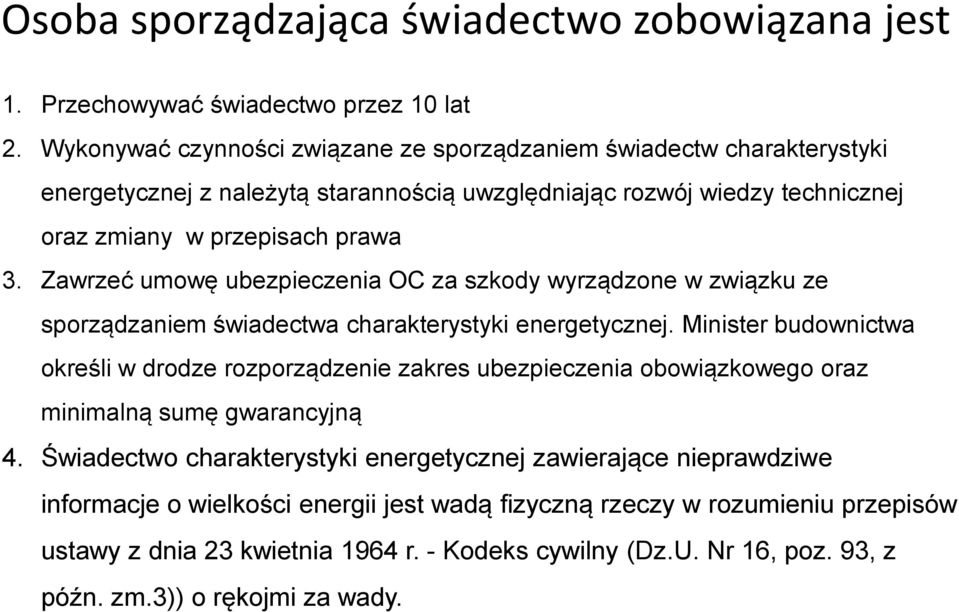

1 Osoba sporządzająca świadectwo zobowiązana jest 1. Przechowywać świadectwo przez 10 lat 2. Wykonywać czynności związane ze sporządzaniem świadectw charakterystyki energetycznej z należytą starannością uwzględniając rozwój wiedzy technicznej oraz zmiany w przepisach prawa 3. Zawrzeć umowę ubezpieczenia OC za szkody wyrządzone w związku ze sporządzaniem świadectwa charakterystyki energetycznej. Minister budownictwa określi w drodze rozporządzenie zakres ubezpieczenia obowiązkowego oraz minimalną sumę gwarancyjną 4. Świadectwo charakterystyki energetycznej zawierające nieprawdziwe informacje o wielkości energii jest wadą fizyczną rzeczy w rozumieniu przepisów ustawy z dnia 23 kwietnia 1964 r. - Kodeks cywilny (Dz.U. Nr 16, poz. 93, z późn. zm.3)) o rękojmi za wady.

2 Rozporządzenie Ministra Infrastruktury z dnia r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie DOLNOŚLĄSKA AGENCJA ENERGII I ŚRODOWISKA jurek@cieplej.pl Wrocław ul. Pełczyńska 11,

3 Rozporządzenie w sprawie warunków technicznych Dział X. Oszczędność energii i izolacyjność cieplna Dolnośląska Agencja Energii i Środowiska,

4 Rozporządzenie w sprawie warunków technicznych Dział X. Oszczędność energii i izolacyjność cieplna Dolnośląska Agencja Energii i Środowiska,

5 A/Ve 0,2 0,3 0,3 0,4 0,4 0,5 0,5 0,6 0,6 0,7 0,7 0,8 0,8 0,9 0,9 1,0 1,0 1,1 1,1 EPH+W 99,8 102,3106,8 111,3 115,8 120,3 124,8 129,3 133,8 138,3 142,8 147,3 151,8 156,3 160,8 165,3 169,8 174,3 174,3 180,0 Graniczna wartość nieodnawialnej energii pierwotnej określona w warunkach technicznych EPH+W w zależności od A/V 170,0 160,0 150,0 kwh/m2rok 140,0 130,0 120,0 110,0 100,0 90,0

6 Rozporządzenie w sprawie warunków technicznych Dział X. Oszczędność energii i izolacyjność cieplna Dolnośląska Agencja Energii i Środowiska,

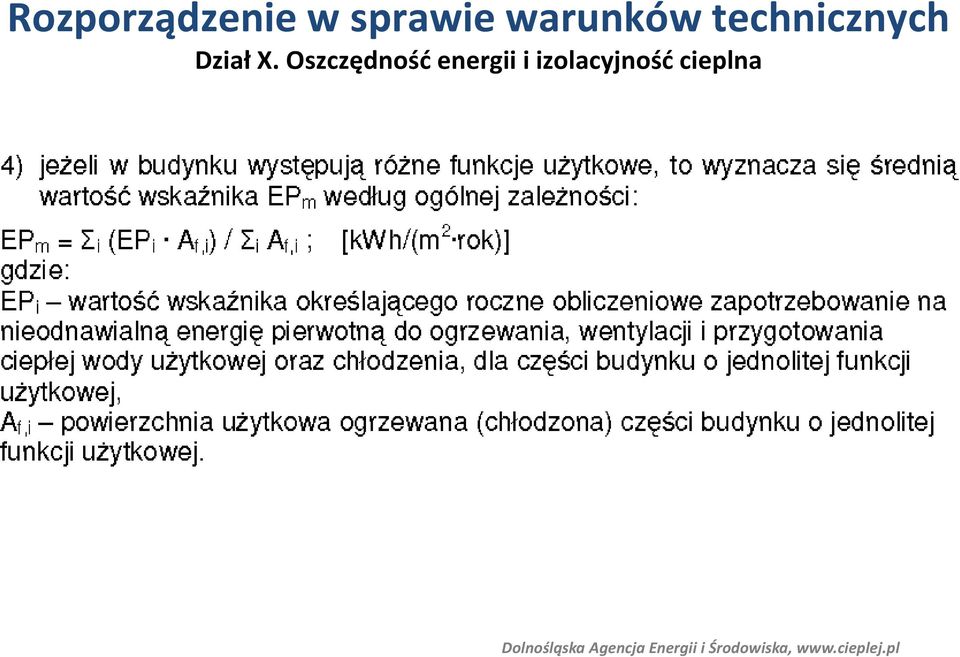

7 Rozporządzenie w sprawie warunków technicznych Dział X. Oszczędność energii i izolacyjność cieplna

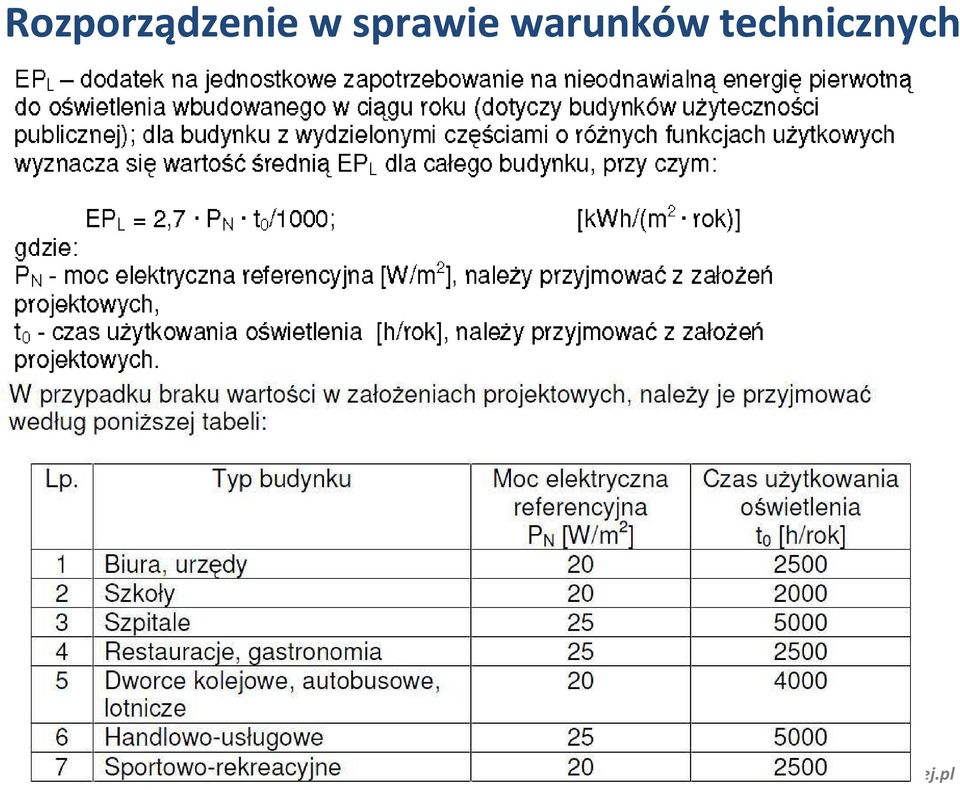

8 Rozporządzenie w sprawie warunków technicznych Dolnośląska Agencja Energii i Środowiska,

9 Rozporządzenie w sprawie warunków technicznych Dział X. Oszczędność energii i izolacyjność cieplna Dolnośląska Agencja Energii i Środowiska,

10 Aktualnie obowiązujące prawo w zakresie zużycia energii w budownictwie Jerzy Żurawski e-mai: jurek@cieplej.pl Dolnośląska Agencja Energii i Środowiska, Wrocław ul. Pełczyńska 11,

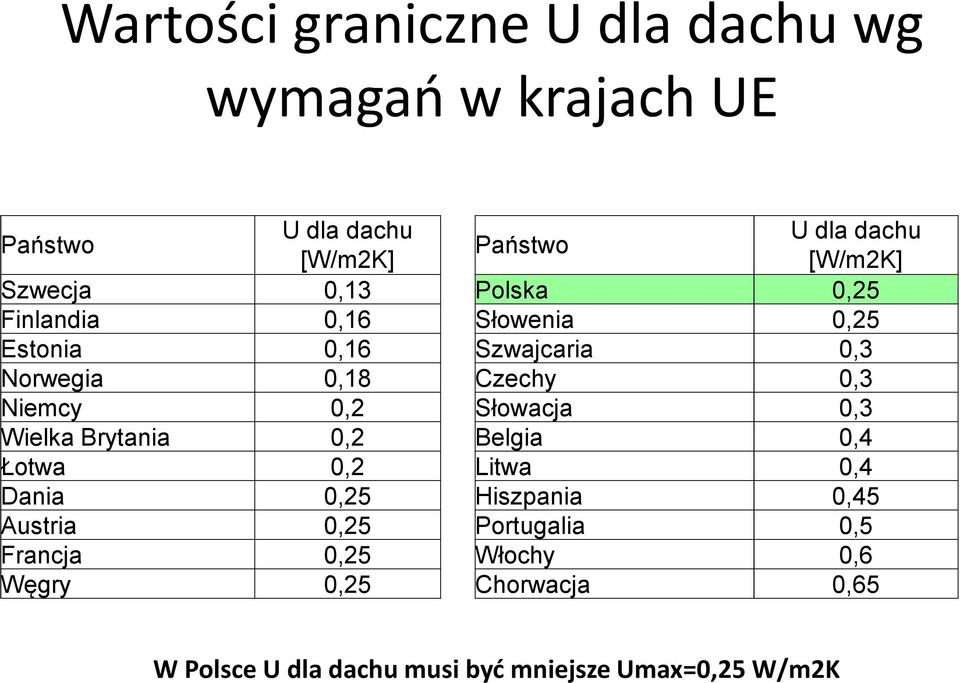

11 Wartości graniczne U dla dachu wg wymagań w krajach UE Państwo U dla dachu [W/m2K] Szwecja 0,13 Finlandia 0,16 Estonia 0,16 Norwegia 0,18 Niemcy 0,2 Wielka Brytania 0,2 Łotwa 0,2 Dania 0,25 Austria 0,25 Francja 0,25 Węgry 0,25 Państwo U dla dachu [W/m2K] Polska 0,25 Słowenia 0,25 Szwajcaria 0,3 Czechy 0,3 Słowacja 0,3 Belgia 0,4 Litwa 0,4 Hiszpania 0,45 Portugalia 0,5 Włochy 0,6 Chorwacja 0,65 W Polsce U dla dachu musi być mniejsze Umax=0,25 W/m2K

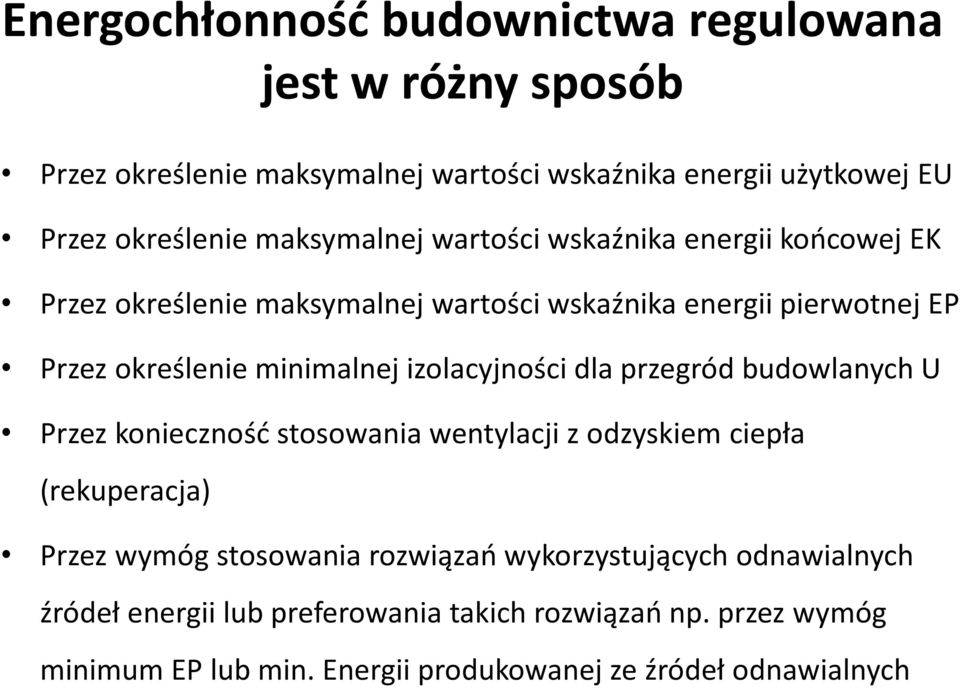

12 Energochłonność budownictwa regulowana jest w różny sposób Przez określenie maksymalnej wartości wskaźnika energii użytkowej EU Przez określenie maksymalnej wartości wskaźnika energii końcowej EK Przez określenie maksymalnej wartości wskaźnika energii pierwotnej EP Przez określenie minimalnej izolacyjności dla przegród budowlanych U Przez konieczność stosowania wentylacji z odzyskiem ciepła (rekuperacja) Przez wymóg stosowania rozwiązań wykorzystujących odnawialnych źródeł energii lub preferowania takich rozwiązań np. przez wymóg minimum EP lub min. Energii produkowanej ze źródeł odnawialnych

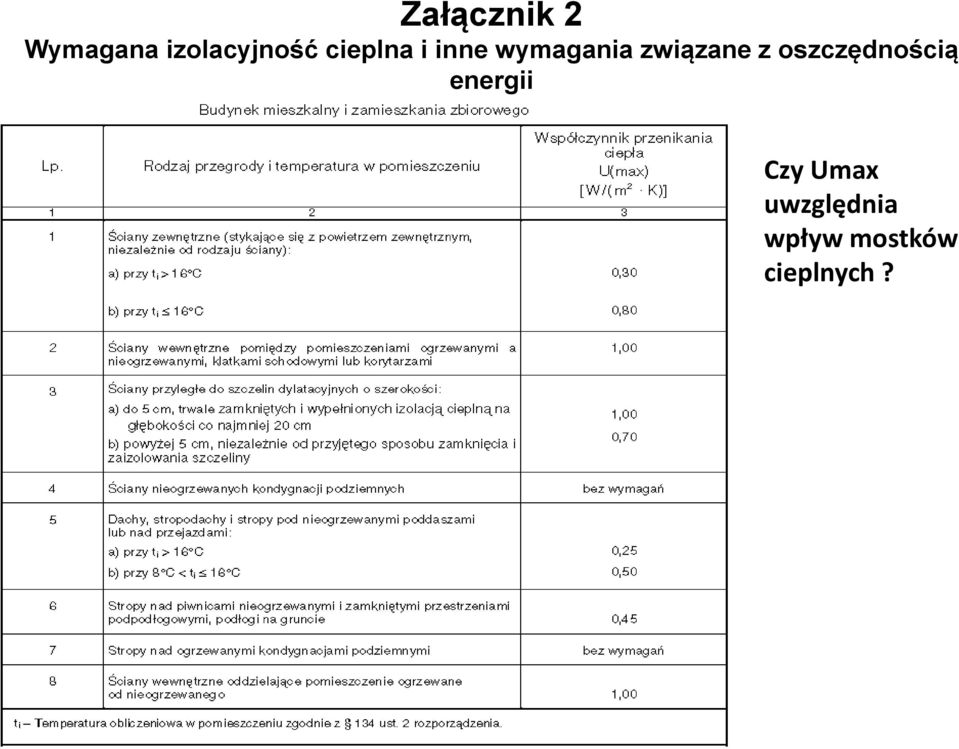

13 Załącznik 2 Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością energii Czy Umax uwzględnia wpływ mostków cieplnych?

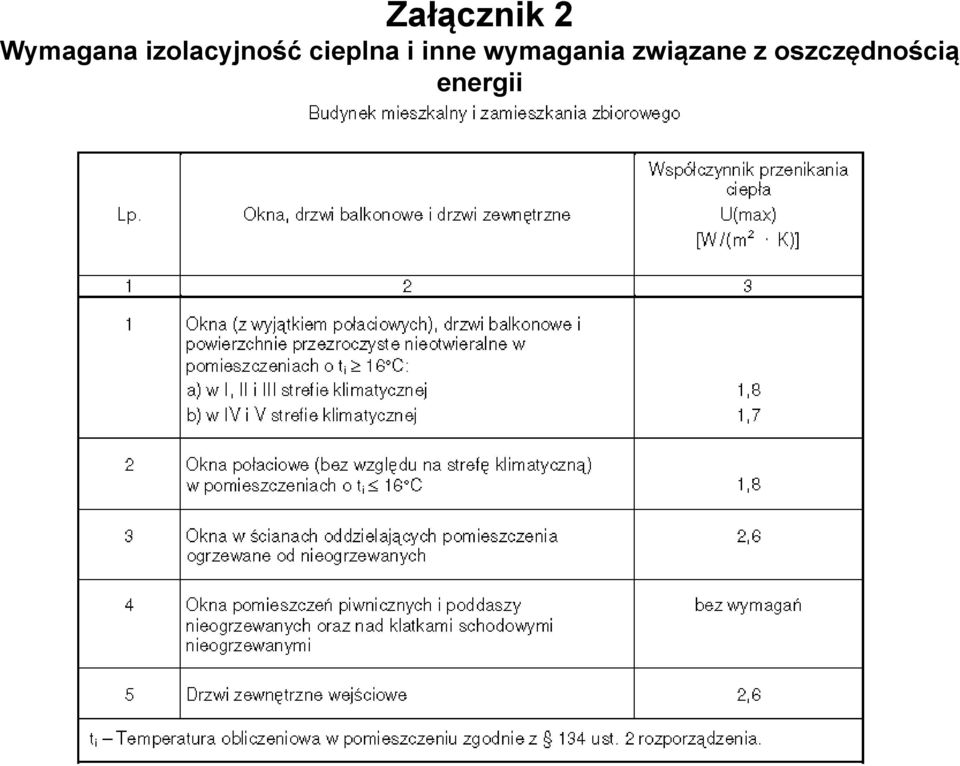

14 Załącznik 2 Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością energii

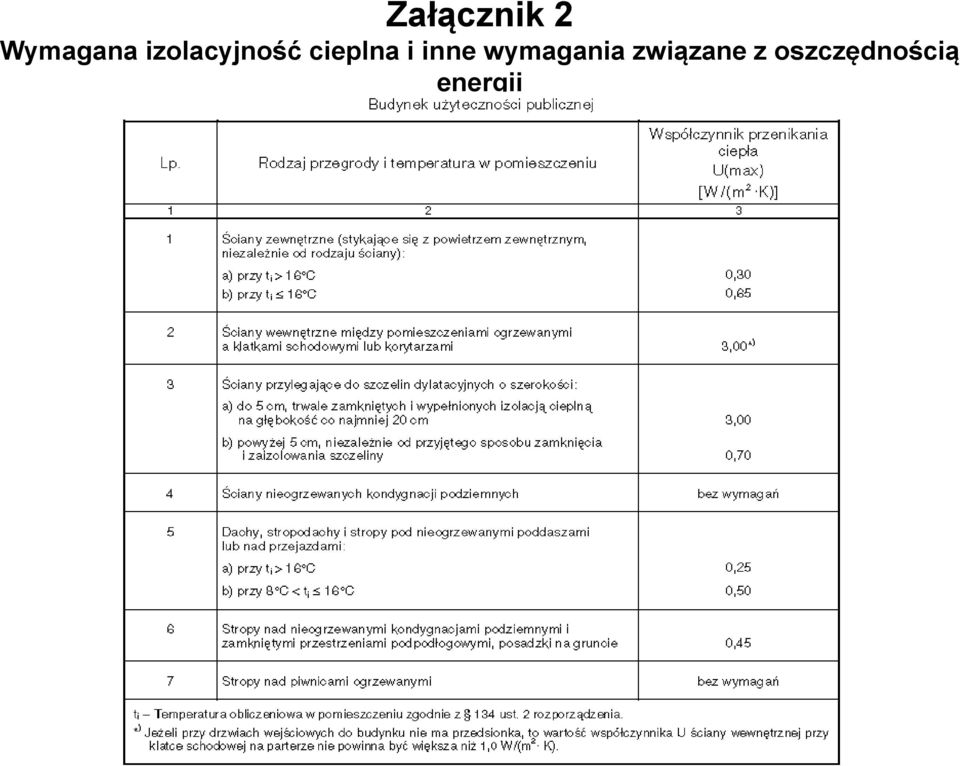

15 Załącznik 2 Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością energii

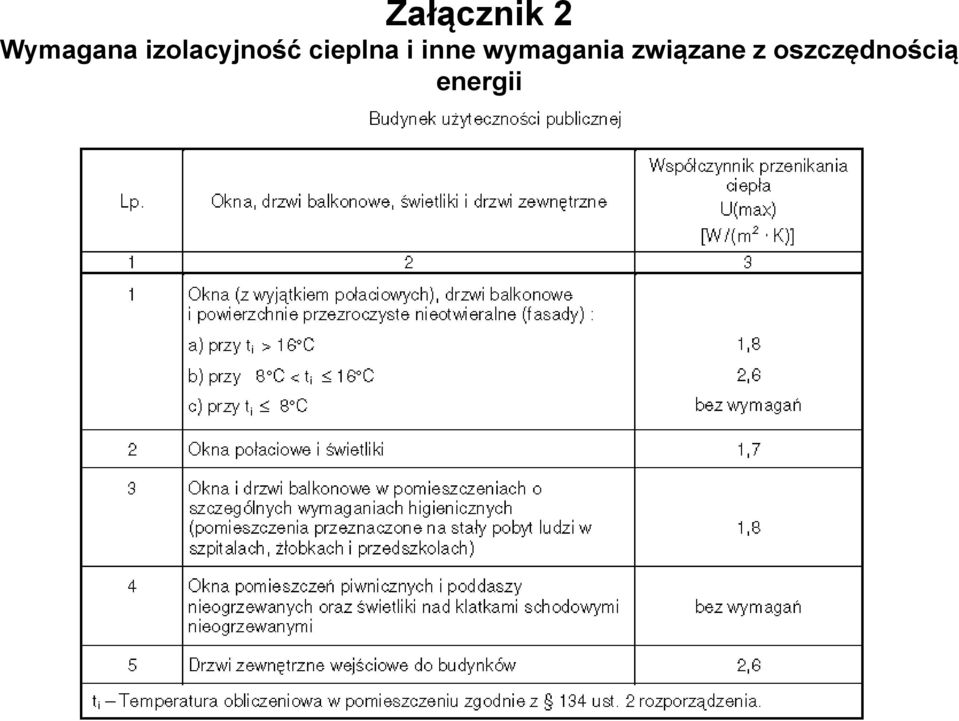

16 Załącznik 2 Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością energii

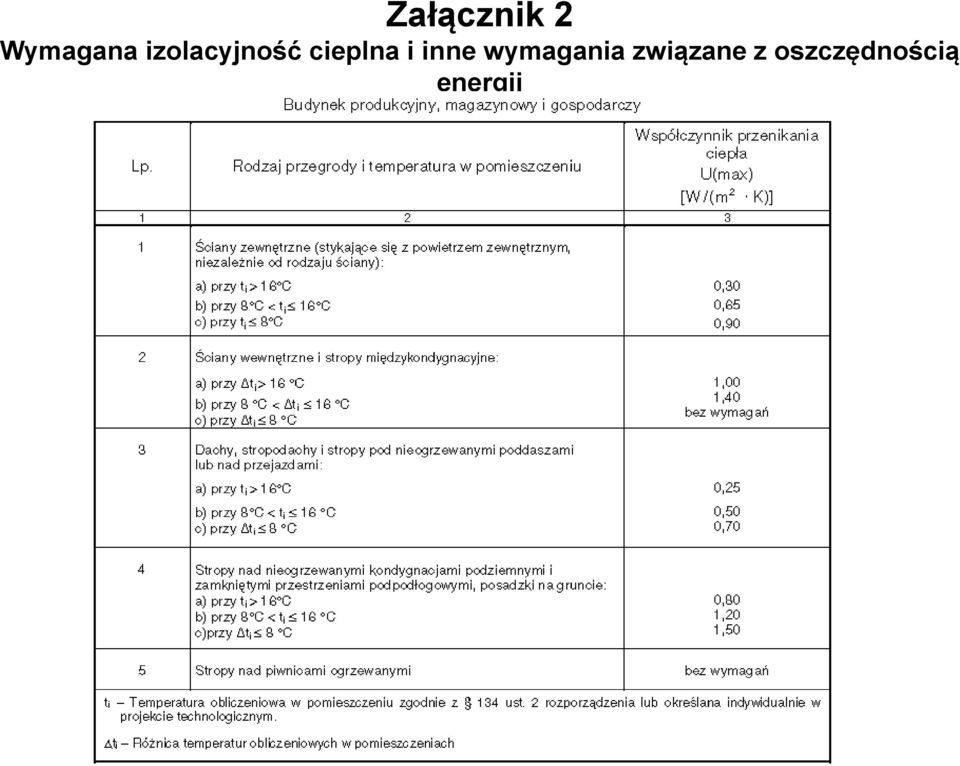

17 Załącznik 2 Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością energii

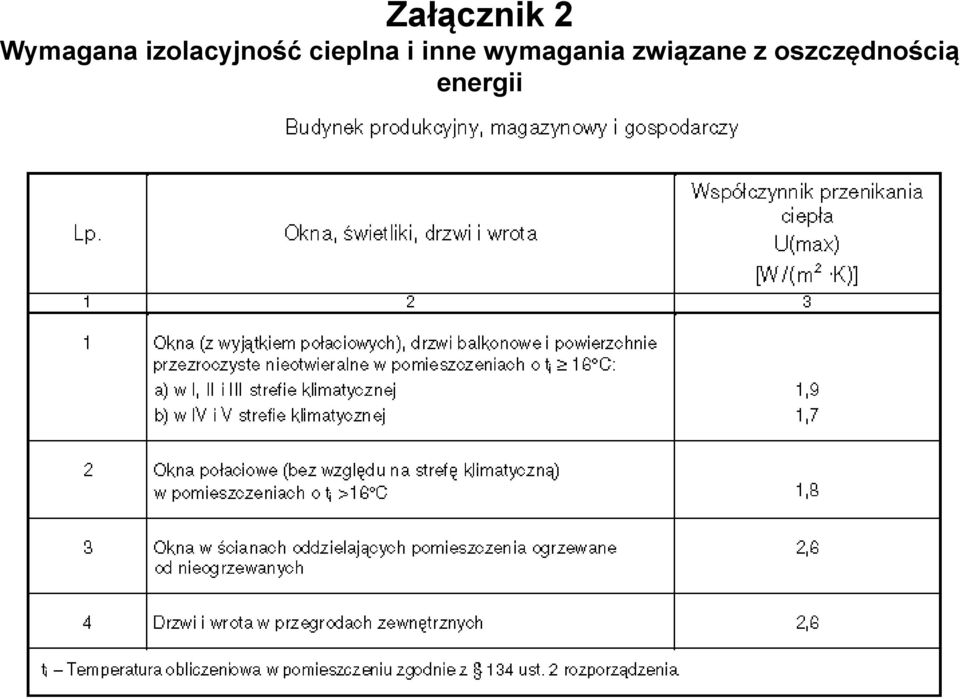

18 Załącznik 2 Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością energii Dolnośląska Agencja Energii i Środowiska,

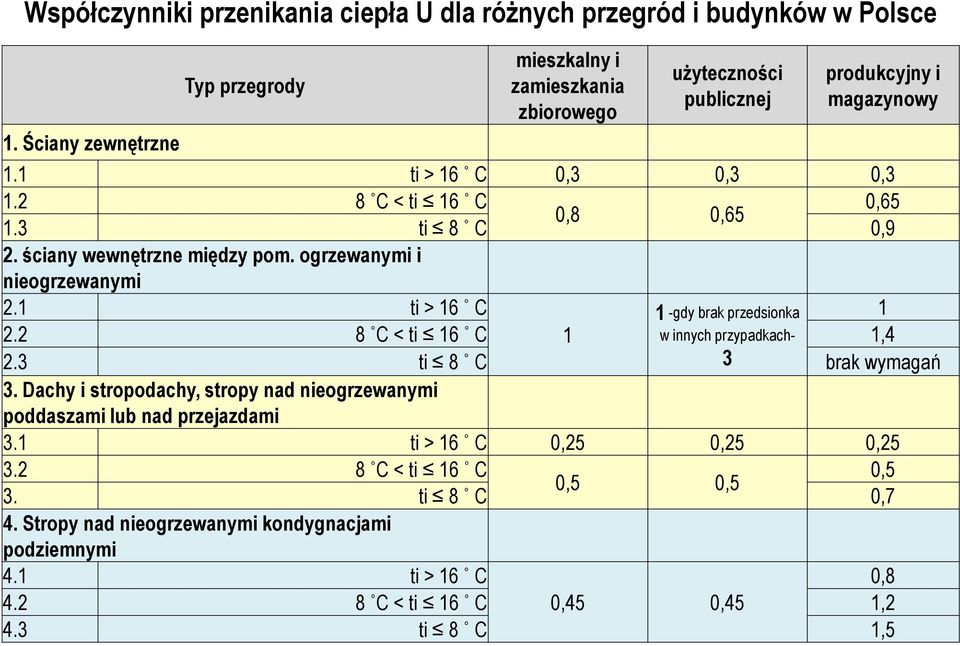

19 Współczynniki przenikania ciepła U dla róŝnych przegród i budynków w Polsce 1. Ściany zewnętrzne Typ przegrody mieszkalny i zamieszkania zbiorowego uŝyteczności publicznej produkcyjny i magazynowy 1.1 ti > 16 C 0,3 0,3 0, C < ti 16 C 0,65 0,8 0, ti 8 C 0,9 2. ściany wewnętrzne między pom. ogrzewanymi i nieogrzewanymi 2.1 ti > 16 C 1 -gdy brak przedsionka C < ti 16 C 1 w innych przypadkach- 1,4 2.3 ti 8 C 3 brak wymagań 3. Dachy i stropodachy, stropy nad nieogrzewanymi poddaszami lub nad przejazdami 3.1 ti > 16 C 0,25 0,25 0, C < ti 16 C 0,5 0,5 0,5 3. ti 8 C 0,7 4. Stropy nad nieogrzewanymi kondygnacjami podziemnymi 4.1 ti > 16 C 0, C < ti 16 C 0,45 0,45 1,2 4.3 ti 8 C 1,5

20 Aktualne wymagania izolacyjności termicznej przegród wg polskiego prawa 5.Posadzki na gruncie 5.1 ti > 16 C 0,45 (chyba Ueqw), 0,45 (chyba Ueqw), 0,8 z ograniczeniem (*) C < ti 16 C ale izolacja ale izolacja 1,2 z ograniczeniem (*) obwodowa warstw (*) obwodowa warstw 5.3 ti 8 C 1,5 z ograniczeniem (*) U<0,5 (*) U<0,5 6. Ściany przyległe do szczelin dylatacyjnych do 5 cm, trwale zamkniętych i brak sprecyzowanych wypwłnionych izolacją na gł. 20 cm wymagań 6.2 powyŝej 5 cm 0,7 0,7 7. Okna i drzwi balkonowe 7.1 strefa I,II, III 1,8 1,9 7.2 strefa IV i V 1,7 1,7 7.3 ti > 16 C 1, C < ti 16 C 2,6 7.5 ti 8 C brak wymagań

21

22 Badanie szczelności obudowy i jej komponentów w obiektach istniejących przeprowadza się za pomocą testów ciśnieniowych. Polegają one na wytwarzaniu nienaturalnie wysokiej różnicy ciśnienia pomiędzy wnętrzem budynku a otoczeniem i jednoczesnym pomiarze strumienia powietrza wtłaczanego lub wyciąganego w tym celu powietrza. Zazwyczaj różnica ciśnienia wytwarzana jest za pomocą specjalnych zestawów pomiarowych wyposażonych w wentylatory o zmiennej charakterystyce. W Polsce została zaaprobowana do stosowania norma PN-ISO 9972, "Izolacja cieplna określanie szczelności budynku. Pomiar ciśnieniowy z użyciem wentylatora Do wywołania przepływu powietrza można wykorzystywać specjalne zestawy pomiarowe (np. typu "blower door") lub istniejące instalacje wentylacyjne ogrzewania powietrznego itp. Zastosowane urządzenia powinny mieć jednak możliwość stabilizacji przepływu dla zadanych różnic ciśnienia. Pomiar strumienia powietrza Regulacja strumienia powietrza Pomiar różnicy ciśnienia powietrza

23 Określanie szczelnośćbudynków

24 Załącznik 2 Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością energii Dolnośląska Agencja Energii i Środowiska,

25

26 Załącznik 2 Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością energii

27 Załącznik 2 Wymagana izolacyjność cieplna i inne wymagania związane z oszczędnością energii Dolnośląska Agencja Energii i Środowiska,

28 Co to jest wspłczynnik g? Współczynnik całkowitej przepuszczalności energii g wg EN 410 ST Qi

29 Okno także grzeje!!! Odbicie Przepuszczalność energii słonecznej Energia promieniowania słonecznego Odbicie Przepuszczalność ciepła Promieniowanie wtórne Energia cieplna Promieniowanie wtórne

30 1. fg<0,5 gg= 0,67 fc= 0,65 gc= 0,67 * 0,65 = 0,44 gcmax= 0,5 2. fg>0,5 fg=0,7 gcmax< 0,25 gg= 0,67 fc= 0,42 gg =0,67*0,42 =0,28 fc*gg= 0,7 * 0,28 = 0,2

31 typ budynku Dom jednorodzinny A/Ve [m^-1] 1,17 Typ przegrody Ściany 0,296 okna 1,2 dach 0,256 podłoga na gruncie U E Eo Q EK EP WT2008 W/m2K kwh/m3a kwh/m3a kwh/m2a kwh/m2a kwh/m2a kwh/m2a 0,298 35,0 120,58 167,56 208,32 174,75 Ściany 0,24 dach 0,213 Szkoła 0,4 okna 1,35 22,1 30,8 91,13 124,98 179,25 194,38 podłoga na gruncie 0,34 Ściany 0,28 Dom wielorodziny o funkcji mieszanej 0,37 dach 0,21 okna 1,35 podłoga na gruncie 0,45 27,3 30,4 91,25 133,47 160,98 120,47

32

33

34 ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 3 lipca 2003 r.wsprawie szczegółowego zakresu i form projektu budowlanego (zmian z ) DOLNOŚLĄSKA AGENCJA ENERGII I ŚRODOWISKA jurek@cieplej.pl Wrocław ul. Pełczyńska 11,

35 2.Opis techniczny w projekcie budowlanym powinien określać: 9) charakterystykę energetyczną obiektu budowlanego, opracowaną zgodnie z przepisami dotyczącymi metodologii obliczania charakterystyki energetycznej budynku z wyjątkiem obiektów wymienionych w art. 20 ust. 3 pkt 2 Prawo Budowlane tj. - projektów obiektów budowlanych o prostej konstrukcji, jak: budynki mieszkalne jednorodzinne, niewielkie obiekty gospodarcze, inwentarskie i składowe, W projekcie należy określić w zależności od potrzeb: a) bilans mocy urządzeń elektrycznych oraz urządzeń zużywających inne rodzaje energii, stanowiących jego stałe wyposażenie budowlanoinstalacyjne, z wydzieleniem mocy urządzeń służących do celów technologicznych związanych z przeznaczeniem budynku, b) w przypadku budynku wyposażonego w instalacje ogrzewcze, wentylacyjne, klimatyzacyjne lub chłodnicze - właściwości cieplne przegród zewnętrznych, w tym ścian pełnych oraz drzwi, wrót, a także przegród przezroczystych i innych,

36 Opis techniczny w projekcie budowlanym powinien określać: W projekcie należy określić w zależności od potrzeb: c) parametry sprawności energetycznej instalacji ogrzewczych, wentylacyjnych, klimatyzacyjnych lub chłodniczych oraz innych urządzeń mających wpływ na gospodarkę energetyczną obiektu budowlanego, d) dane wykazujące, że przyjęte w projekcie architektoniczno-budowlanym rozwiązania budowlane i instalacyjne spełniają wymagania dotyczące oszczędności energii zawarte w przepisach techniczno-budowlanych; 10a) w stosunku do budynku o powierzchni użytkowej, większej niż m 2, - analizę możliwości racjonalnego wykorzystania pod względem technicznym, ekonomicznym i środowiskowym, odnawialnych źródeł energii, takich jak: energia geotermalna, energia promieniowania słonecznego, energia wiatru, a także możliwości zastosowania skojarzonej produkcji energii elektrycznej i ciepła oraz zdecentralizowanego systemu zaopatrzenia w energię w postaci bezpośredniego lub blokowego ogrzewania;

37 15% strata wylotowa exhaust heat exchanger CHP -BILANS ENERGII 5% strata promieniowania 100% Energia chemiczna paliwa (dla typowego silnika gazowego) Silnik gazowy wymiennik generator 50% ciepło 30% prąd

38

39

40

41

42

43

44

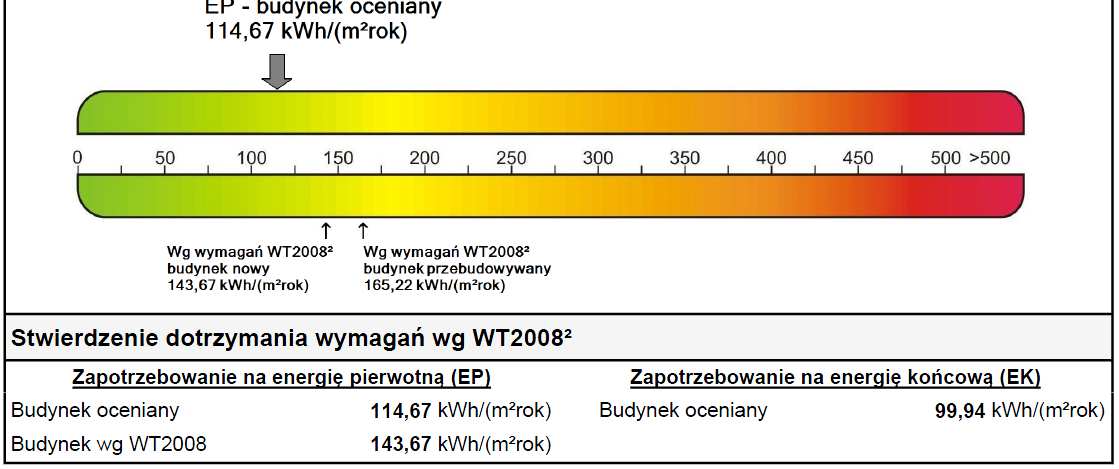

45 dane wykazujące, że przyjęte w projekcie architektonicznobudowlanym rozwiązania budowlane i instalacyjne spełniają wymagania dotyczące oszczędności energii zawarte w przepisach techniczno-budowlanych

46

47
