1 Certyfikacja budynków energooszczędnych - oferta dla samorządów i przemysłu Dr inż. arch. Marcin Furtak Dr inż. Małgorzata Fedorczak-Cisak MAŁOPOLSKIE CENTRUM BUDOWNICTWA ENERGOOSZCZĘDNEGO POLITECHNIKA KRAKOWSKA

2 PLAN WYSTĄPIENIA 1. Transpozycja Dyrektywy ws charakterystyki energetycznej budynków EPBD do warunków krajowych Polski oraz wybranych krajów UE 2. Przełożenie Dyrektywy EPBD na sektor budownictwa 3. Potrzeba certyfikacji budynków energooszczędnych 4. Certyfikat MCBE

3 DYREKTYWA 2010/31/UE 13 kwietnia 2010 roku Opublikowano Dyrektywę Parlamentu Europejskiego i Rady Europy w sprawie charakterystyki energetycznej budynków (wersja przekształcona tzw. Recast) Artykuł 9 Dyrektywy: Państwa członkowskie zapewniają, aby: od dnia 31 grudnia 2020 r. wszystkie nowe budynki były budynkami o niemal zerowym zużyciu energii; oraz po dniu 31 grudnia 2018 r. nowe budynki zajmowane przez władze publiczne oraz będące ich własnością były budynkami o niemal zerowym zużyciu energii. BUDYNEK O NIEMAL ZEROWYM ZUŻYCIU ENERGII oznacza budynek o bardzo wysokiej charakterystyce energetycznej określonej zgodnie z załącznikiem I. Niemal zerowa lub bardzo niska ilość wymaganej energii powinna pochodzić w bardzo wysokim stopniu z ENERGII ZE ŹRÓDEŁ ODNAWIALNYCH, w tym energii ze źródeł odnawialnych wytwarzanej na miejscu lub w pobliżu;

4 Wszystkie kraje członkowskie muszą wprowadzić standard budynków o niemal zerowym zużyciu energii

5 POLSKA DEFINICJA BUDYNKÓW O NIEMAL ZEROWYM ZUŻYCIU ENERGII Tab1. Podstawowe wymagania ochrony cieplnej dotyczące współczynnika przenikania ciepła UC dla budynków obowiązujące od 2013, 2017 oraz 2021 roku. Tab2. Wymagania ochrony cieplnej dotyczące Energii Pierwotnej dla budynków obowiązujące od 2013, 2017 oraz 2021 roku. Lp. Rodzaj przegrody i temperatura w pomieszczeniu Współczynnik przenikania ciepła U C(max) [W/(m 2 K)] od od od Ściany zewnętrzne: a) przy t i 16 C 0,25 0,23 0,20 b) przy 8 C t i < 16 C 0,45 c) przy t i < 8 C 0,90 2 Dachy, stropodachy i stropy pod nieogrzewanymi poddaszami lub nad przejazdami: a) przy t i 16 C 0,20 0,18 0,15 b) przy 8 C t i < 16 C 0,30 c) przy t i < 8 C 0,70 3 Podłogi na gruncie: a) przy t i 16 C 0,30 b) przy 8 C t i < 16 C 1,20 c) przy t i < 8 C 1,50 4 Okna (z wyjątkiem połaciowych), drzwi balkonowe i powierzchnie przezroczyste nieotwieralne: a) przy t i 16 C 1,3 1,1 0,9 b) przy t i < 16 C 1,8 1,6 1,4 5 Okna połaciowe: a) przy t i 16 C 1,5 1,3 1,1 b) przy t i < 16 C 1,8 1,6 1,4 6 Drzwi w przegrodach zewnętrznych lub w przegrodach między pomieszczeniami ogrzewanymi i nieogrzewanymi: 1,7 1,5 1,3

6 Podstawowe różnice w Polskiej definicji budynków NZEB oraz w definicjach innych krajów UE

7 PORÓWNANIE BUDYNKI NZEB Tab.3 Zasadnicze różnice EP EK/EU Wsp. U Klasy energetyczne Polska Tak Nie Tak Nie Czechy Tak Tak Tak Tak Dania Tak Tak Tak Tak Niemcy Tak Tak Tak Tak Słowacja Tak Tak Tak Tak

8 PORÓWNANIE BUDYNKI NZEB Kategoryzacja w przepisach Republika Czeska Dania Niemcy Norwegia Polska Domy jednorodzinne Domy wielorodzinne Hotele i restauracje Biurowce Szpitale Placówki oświatowe Budynki sportowe Obiekty handlowe Budynki nowe Budynki lub ich części ze zmienionym sposobem użytkowania, gdzie wymagane jest większe zapotrzebowani e na energię do ogrzewanie Budynki modernizowane Domki letniskowe Budynki mieszkalne Budynki niemieszkalne Budynki istniejące poddane modernizacji Mały dom Blok Żłobek Budynek biurowy Szkoła Uniwersytet Szpital Dom opieki Hotel Obiekt sportowy Budynek biznesowy Budynek oświaty Budynek przemysłowy, warsztat Budynki mieszkalne Jednorodzinne Wielorodzinne Użyteczności publicznej (opieki zdrowotnej) Użyteczności publicznej (pozostałe) Magazynowe produkcyjne i gospodarcze

9 Jakie konsekwencje ma zaostrzenie przepisów? Czy nowe wymagania wywołają problemy projektowe? Jak wpłyną na wybór optymalnych rozwiązań przy projektowaniu i realizacji budynków?

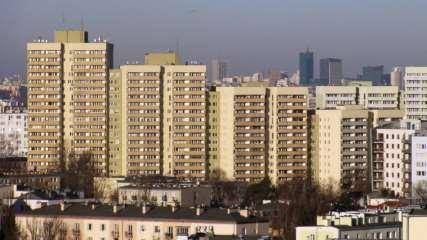

10 MODA? czy KONIECZNOŚĆ? PRAWO POLSKIE BUDYNKI NOWE - BUDYNKI O NIEMAL ZEROWYM ZUŻYCIU ENERGII WT 2021 ZASOBY ISTNIEJĄCE????????????

11 INSPIRACJE DOBRE PRAKTYKI

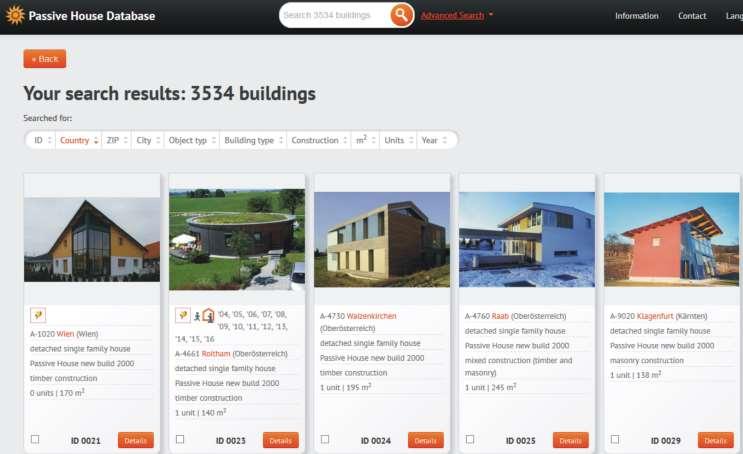

12 MODA? czy KONIECZNOŚĆ? REALIZACJE BUDYNKÓW NOWYCH EUROPA (budynki pasywne) OSIEDLE BUDYNKÓW PASYWNYCH

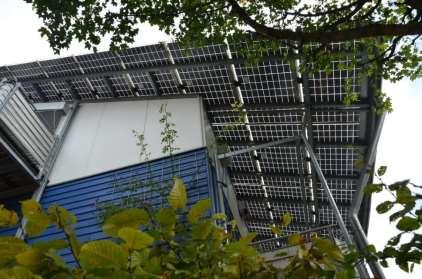

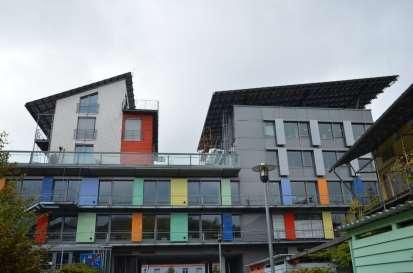

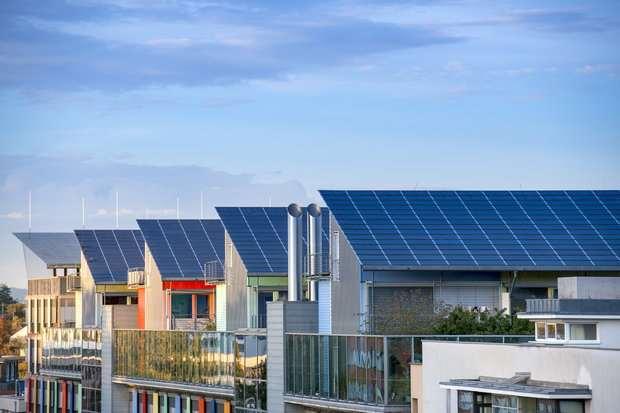

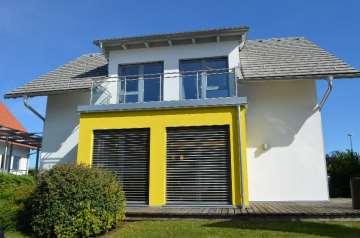

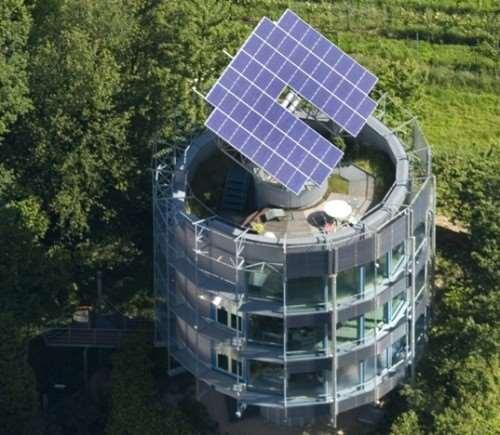

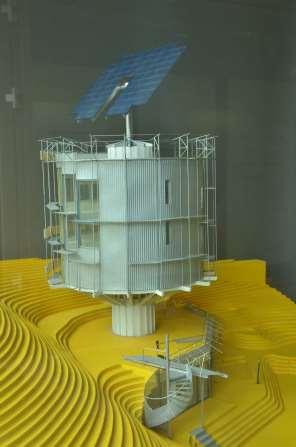

13 MODA? czy KONIECZNOŚĆ? REALIZACJE BUDYNKÓW NOWYCH NIEMCY FRAIBURG

14 MODA? czy KONIECZNOŚĆ? REALIZACJE BUDYNKÓW NOWYCH NIEMCY FRAIBURG

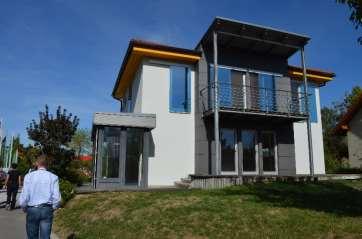

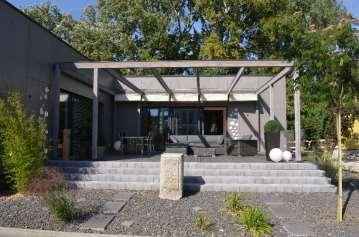

15 MODA? czy KONIECZNOŚĆ? REALIZACJE BUDYNKÓW NOWYCH WIEDEŃ OSIEDLE BUDYNKÓW NZEB

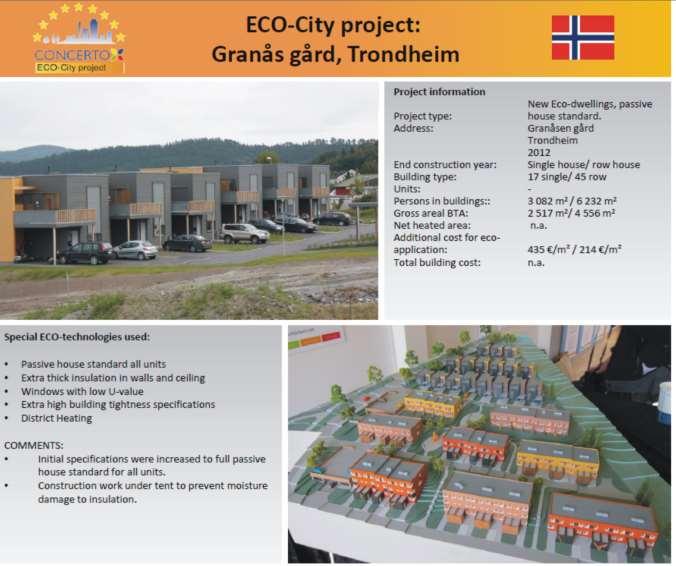

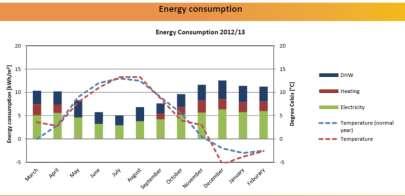

16 MODA? czy KONIECZNOŚĆ? REALIZACJE BUDYNKÓW NOWYCH NORWEGIA, Trondheim

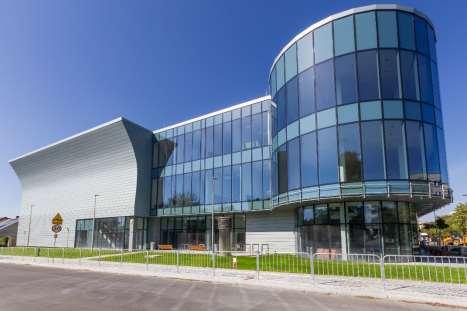

17

18 INNOWACJE

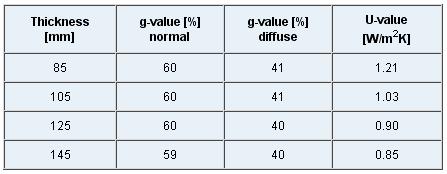

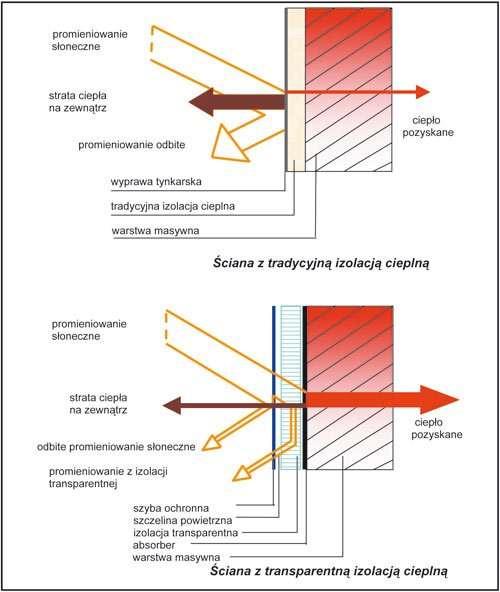

19 izolacje transparentne Izolacją transparentną (TI-transparent insulation) nazywa się strukturę, której konstrukcja umożliwia przenikanie promieniowania słonecznego, przy jednoczesnym ograniczeniu strat ciepła do otoczenia na drodze konwekcji i radiacji w zakresie promieniowania długofalowego (cieplnego) oraz przewodzenia

20

21 Aerożel materiał będący rodzajem sztywnej piany o wyjątkowo małej gęstości. Na jego masę składa się w 90-99,8% powietrze, resztę stanowi porowaty materiał tworzący jej strukturę. Właściwości: -niska przewodność cieplna: = 0,018 W / mk, - wysoka przepuszczalność światła: do 80%, - dobre własności akustyczne, - odporne na działanie UV, - odporność na wilgoć i działanie pleśni bakterii itp., /aseptyczny/, - nie palny (EN , Klasyfikacja B, s1, 0), - waga ok kg / m 2. Zastosowanie: -budowa statków kosmicznych -skafandry kosmonautów -podkłady do katalizatorów -zastosowanie jako materiał termoizolacyjny w budownictwie

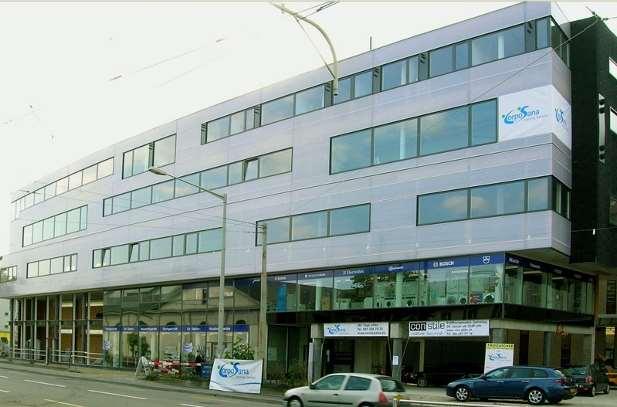

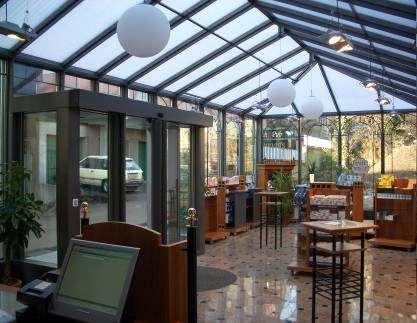

22 Nanożel przykłady zastosowania Nanożel Phyarmacy Nanogel Roof Twocatcher Dreispitz Basel Źródło:

23 VIP Izolacja Próżniowa VIP Vacuum Insulated Panel Rodzaj izolacji cieplnej. W zestawieniu z powszechnie stosowanymi materiałami takimi jak styropian czy wełna mineralna, izolację próżniową wyróżniają kilkukrotnie lepsze parametry izolacyjne. Takie parametry uzyskuje się dzięki wykorzystaniu próżni, która jest złym przewodnikiem energii cieplnej. W procesie produkcji płytę z porowatego materiału na bazie krzemionki lub włókien szklanych z mikro porami o rozmiarach 0,0001mm umieszcza się w szczelnym opakowaniu z nieprzepuszczalnej dla powietrza i pary wodnej wielowarstwowej folii. Właściwości: -bardzo mały współczynnik przewodnosci cieplnej = 0,008 W/mK Zastosowanie: szczególne przypadki w budownictwie

24 ściana zewnętrzna U = 0,3 W/m 2 K = 0,04 W/mK = 0,035 W/mK = 0,022 W/mK = 0,006 W/mK ,7 ściana zewnętrzna U = 0,15 W/m 2 K = 0,04 W/mK = 0,035 W/mK = 0,022 W/mK = 0,006 W/mK ,5

25 MODA? czy KONIECZNOŚĆ? LABORATORIA BADAWCZE POLITECHNIKA KRAKOWSKA LIDEREM W DZIAŁANIACH ENERGOOSZCZĘDNYCH

26 Potrzeba certyfikacji budynków energooszczędnych

27 ŚWIADECTWA CHARAKTERYSTYKI ENERGETYCZNEJ I ALTERNATYWY PRZEGLĄD ŚWIADECTW EUROPEJSKICH - DANIA

28 28 ŚWIADECTWA CHARAKTERYSTYKI ENERGETYCZNEJ I ALTERNATYWY 1, 2 - dane identyfikujące nieruchomość 3 - cel przetwarzania (nowe budownictwo, generalny remont, sprzedaż) 4 - widok na budynek od drogi publicznej w momencie kontroli 5 - powierzchnia całkowita (wymiary zewnętrzne) roku 6 - klasa energetyczna A-G 7 - całkowite zapotrzebowanie na energię 8 - globalny wskaźnik - energia pierwotna 9 - udział energii odnawialnej 10 - emisja CO zaproponowanie środków mających na celu poprawę efektywności energetycznej budynków 12 - data wydania i ważności 13 - wykonawca danych i osoba upoważniona 14 - numer przypisany systemu certyfikatów energii INFOREG-EC PRZEGLĄD ŚWIADECTW EUROPEJSKICH - SŁOWACJA

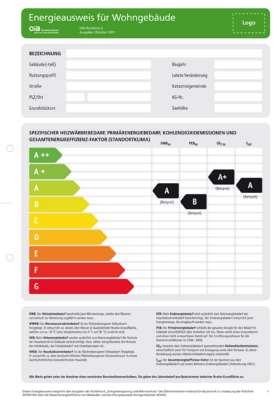

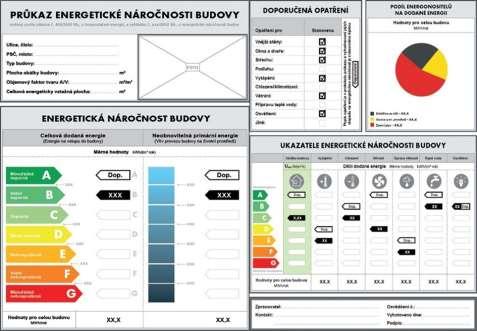

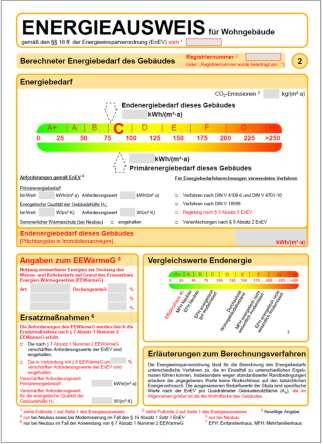

29 29 ŚWIADECTWA CHARAKTERYSTYKI ENERGETYCZNEJ I ALTERNATYWY PRZEGLĄD ŚWIADECTW EUROPEJSKICH - CZECHY I NIEMCY

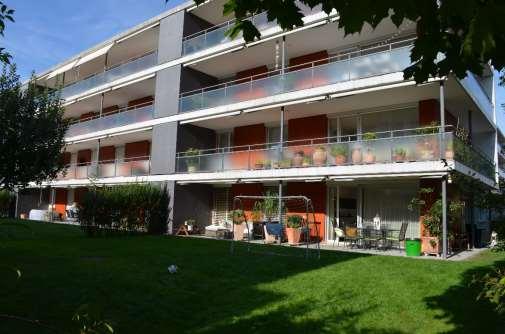

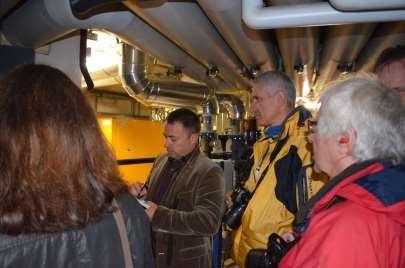

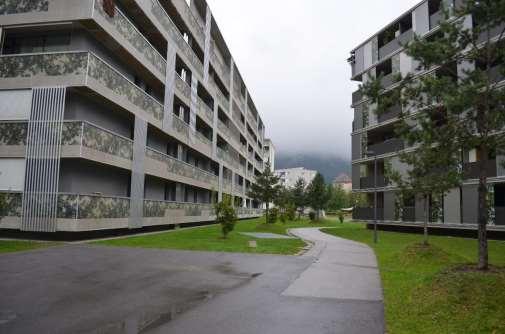

30 MODA? czy KONIECZNOŚĆ? REALIZACJE BUDYNKÓW NOWYCH INSBRUCK

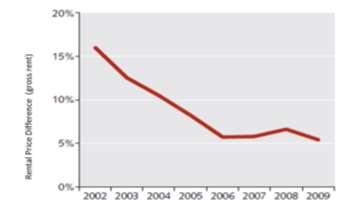

31 31 KLASA ENERGETYCZNA A CENA BUDYNKU I KOSZT WYNAJMU PRZYKŁAD: RÓŻNICE W CENIE NAJMU MIESZKAŃ Z CERTYFIKACJĄ MINERGIE - SZWAJCARIA efektywne energetycznie/zrównoważone budynki stają się normą w inwestycjach w przyszłości obecne premie cenowe dla energetycznie zrównoważonych budynków zmienią się w brązowe obniżki dla konwencjonalnych budynków! Źródło: Salvi, et. al, 2010, Der Minergie-Boom unter der Lupe, Center for Corporate Responsibility and Sustainability, Universität Zürich

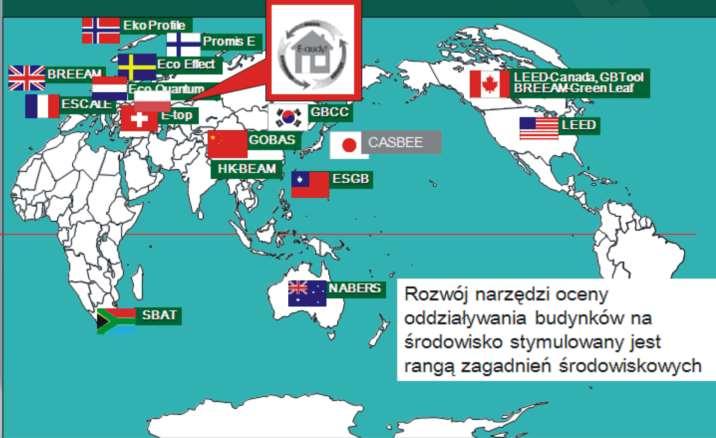

32 MODA? czy KONIECZNOŚĆ? Certyfikacja budynków Metody certyfikacji pozwalają na obiektywną ocenę poziomu efektywności energetycznej.

33 Certyfikat MCBE lokalna dobra praktyka

34 MODA? czy KONIECZNOŚĆ? MAŁOPOLSKI CERTYFIKAT BUDOWNICTWA ENERGOOSZCZĘDNEGO PROCES Weryfikacja dokumentacji technicznej Obliczenie śladu węglowego Próba szczelności Badanie jakości powietrza Badanie mikroklimatu Badanie termowizyjne

35 35 KRYTERIA CERTYFIKACJI WSKAŹNIK ENERGII PIERWOTNEJ EP KRYTERIUM I KRYTERIUM II BADANIE SZCZELNOŚCI WSKAŹNIKI ENERGII UŻYTKOWEJ EU EFEKTYWNOŚĆ ENERGETYCZNA JAKOŚĆ WYKONANIA BADANIE TERMOWIZYJNE WSPÓŁCZYNNIKI PRZENIKANIA CIEPŁA U BADANIE MIKROKLIMATU BADANIE LOTNYCH ZWIĄZKÓW ORGANICZNYCH BADANIE OŚWIETLENIA KOMFORT I ZDROWIE KRYTERIUM III KRYTERIA CERTYFIKA CJI MCBE ZRÓWNOWAŻO NE ŚRODOWISKO KRYTERIUM IV BADANIE WSPÓŁCZYNNIKA PRZENIKANIA CIEPŁA U OKREŚLENIE ŚLADU WĘGLOWEGO

36 36 PARTNERZY MCBE W ROZWOJU USŁUGI CERTYFIKACYJNEJ MAŁOPOLSKIE CENTRUM BUDOWNICTWA ENERGOOSZCZĘDNEGO MAŁOPOLSKIE LABORATORIUM BUDOWNICTWA ENERGOOSZCZĘDNEGO NARODOWA AGENCJA POSZANOWANIA ENERGII INSTYTUT GOSPODARKI SUROWCAMI MINERALNYMI I ENERGIĄ PAN

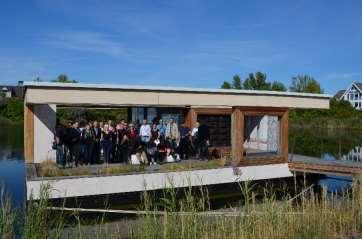

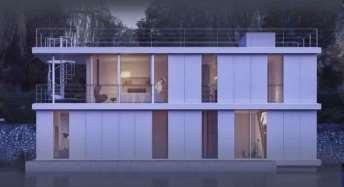

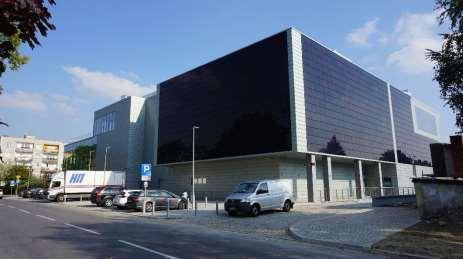

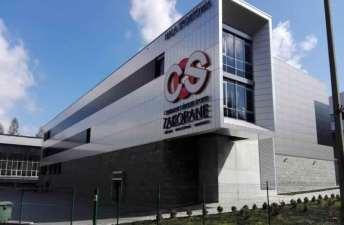

37 37 FAZA WDROŻENIA USŁUGI CERTYFIKACYJNEJ PRZYKŁADY CERTYFIKACJI WYKONANYCH PRZEZ MCBE HALA PASYWNA COS ZAKOPANE DOM NA WODZIE - PORT CZERNIAKOWSKI ŚWIETLICA W GRANICY DOM JEDNORODZINNY W TRZEBNICY HALA PASYWNA TARNÓW [w trakcie realizacji]

38 38 USŁUGA CERTYFIKACYJNA MCBE KONTAKT W PRZEDMIOCIE USŁUGI CERTYFIKACYJNEJ MAŁOPOLSKIE CENTRUM BUDOWNICTWA ENERGOOSZCZĘDNEGO POLITECHNIKA KRAKOWSKA Kraków, ul. Lea 114 tel kom

39 DZIĘKUJEMY ZA UWAGĘ Dr inż. Arch. Marcin Furtak Dr inż. Małgorzata Fedorczak-Cisak MAŁOPOLSKIE CENTRUM BUDOWNICTWA ENERGOOSZCZĘDNEGO POLITECHNIKA KRAKOWSKA
