1 PDH Polska S.A. ZAŁĄCZNIK NR 5 DO ZMIENIONEGO ZAPROSZENIA DO WYRAŻENIA ZAINTERESOWANIA ZŁOŻENIEM OFERTY ZAWARCIA UMOWY O GENERALNE WYKONAWSTWO PROJEKTU PDH WEDŁUG FORMUŁY POD KLUCZ ZA CENĘ RYCZAŁTOWĄ OPIS PROJEKTU PDH I ZAKRES UMOWY O GENERALNE WYKONAWSTWO Wprowadzenie Niniejszy dokument przedstawiony jest wyłącznie dla celów OŚWIADCZENIA O ZAINTERESOWANIU. Jego celem jest przedstawienie potencjalnym oferentom ogólnego zarysu zakresu i skali PROJEKTU PDH i przyszłej UMOWY O GENERALNE WYKONAWSTWO, tak aby umożliwić każdemu z potencjalnych oferentów: (i) podjęcie decyzji o złożeniu (bądź też nie) OŚWIADCZENIA O ZAINTERESOWANIU zgodnie z ZAPROSZENIEM, oraz (ii) ustalenie czy jest, bądź może być, konieczne zawiązanie przezeń konsorcjum, aby był w stanie złożyć OŚWIADCZENIE O ZAINTERESOWANIU oraz OFERTĘ ZAWARCIA UMOWY O GENERALNE WYKONAWSTWO w ramach PRZETARGU. W żadnym przypadku dokument ten nie może być poczytywany jako wyczerpujący opis PROJEKTU PDH, ani też wyczerpujący opis zakresu UMOWY O GENERALNE WYKONAWSTWO czy specyfikacji technicznej dla celów OFERTY ZAWARCIA UMOWY O GENERALNE WYKONAWSTWO. Szczegółowe informacje dotyczące zakresu UMOWY O GENERALNE WYKONAWSTWO, w tym aspektów technicznych PROJEKTU PDH, zostaną udostępnione przez ZAMAWIAJĄCEGO na późniejszych etapach PRZETARGU, w szczególności w Zaproszeniu do Złożenia Oferty. Opis PROJEKTU PDH PROJEKT PDH obejmuje: INSTALACJĘ PDH, INSTALACJĘ PP wraz z obiektami pomocniczymi poza granicami instalacji ( OBIEKTY POMOCNICZE POZA GRANICAMI INSTALACJI ) oraz dodatkową infrastrukturę, taką jak PORT i ROZDZIELNIA. Opis INSTALACJI PDH Opis jednostek procesowych ZAMAWIAJĄCY zamierza wybudować nową instalację PDH służącą do realizacji procesu katalitycznego odwodornienia propanu pod nazwą PDH C3-Oleflex, na licencji UOP LLC ("LICENCJODAWCA"), w ramach której ma być produkowany propylen na terenie zakładu chemicznego w Policach, Polska. Adres Siedziby PDH Polska S.A. ul. Kuźnicka 1, Police Zarząd Spółki Andrzej Niewiński Prezes Zarządu Artur Więznowski Wiceprezes Zarządu Marek Czyż Wiceprezes Zarządu PDH Polska S.A. z siedzibą w Policach, ul. Kuźnicka 1, Police wpisaną do rejestru przedsiębiorców prowadzonego przez Sąd Rejonowy dla Szczecina-Centrum w Szczecinie XIII Wydział Gospodarczy Krajowego Rejestru Sądowego numer KRS , NIP , o kapitale zakładowym i wpłaconym w wysokości PLN. Strona 1 z 7 rev.4,

2 Według Projektu Bazowego przygotowanego przez LICENCJODAWCĘ (tj. PB PDH), zdolność produkcyjna INSTALACJI PDH wynosi ton/rok. INSTALACJA PDH obejmuje następujące główne jednostki procesowe: Sekcja Reaktorowa Oleflex, Sekcja Frakcjonowania Oleflex, Sekcja Ciągłej Regeneracji Katalizatora Oleflex, Export Propane Propylene Product Fuel Gas System H2 to Export Sekcja Selektywnego Uwodornienia Huels (SHP), Węzeł PSA, System Automatyki i Sterowania, System Przygotowania Gazu Opałowego, chłodnica dołu kolumny odzysku rozpuszczalnika, Węzeł Zimna (Sekcja Deetanizera) System obróbki gazu resztkowego CCR, Osuszacz powietrza CCR. Uproszczony schemat blokowy dla jednostek procesowych wchodzących w skład INSTALACJI PDH został przedstawiony na schemacie 1 poniżej. Schemat 1. Jednostki procesowe wchodzące w skład INSTALACJI PDH Uproszczony Schemat Blokowy Sekcja Reaktora Oleflex PSA Tail Gas C3/H2 H2/C1 C2- Reactor Train H2/C1-C4+ Separation System C1-C4+ Deethanizer C3= Sekcja Reaktora CCR Oleflex oraz Sekcja Regeneratora CCR CCR C3 Depropanizer C3 SHP C3/C3=/C4+ Propylene-Propane Splitter C3/C4+ C4+ Sekcja Frakcjonacji Oleflex Strona 2 z 7

3 Opis INSTALACJI PP INSTALACJA PP będzie zaprojektowana na znamionową zdolność produkcyjną do o 400 kt polipropylenu rocznie i pracować będzie na bazie propylenu dostarczanego z instalacji PDH.. Przewiduje się że jednostka będzie obejmowała następujące urządzenia. - System przygotowania surowca w celu oczyszczania propylenu (jeśli to niezbędne), dodatki i inne strumienie wykorzystywane w procesie technologicznym oraz pośredni dzienny zbiornik magazynowy -Magazyn chemikaliów -System magazynowania w ramach instalacji podstawowej (ISBL) i przygotowania katalizatorów i dodatków dla sekcji polimeryzacji -Sekcja polimeryzacji -Odgazowanie polimeru, przedmuchiwanie i dezaktywacja katalizatora -Regeneracja monomeru, rozpuszczalników i rozcieńczalników. Uwaga: Kolumna frakcjonująca propan-propylen jest wyłączona z zakresu INSTALACJI PP. Należy przyjąć że INSTALACJA PDH będzie w stanie przerabiać strumień przedmuchowy C3 zawracany z INSTALACJI PP. -System zbiorników oraz mieszania dla dodatków/uszlachetniaczy -Granulacja łącznie z ciągiem wytłaczania i systemami powiązanymi -Mieszanie produktu końcowego wraz z silosem mieszającym i układami zawracania do mieszania. INSTALACJA PP będzie obejmować (i) wszystkie stacjonarne urządzenia wymagane dla aktywacji, załadunku i rozładunku katalizatora (ii) wszystkie urządzenia specjalne konieczne dla zapewnienia płynnego i bezpiecznego uruchamiania i odstawiania INSTALACJI PP; (iii) urządzeń magazynowania i przygotowania chemikaliów niezbędnych do normalnego ruchu i wymaganych do łatwego odstawienia i obsługi INSTALACJI PP. W dodatku do instalacji podstawowej (ISBL) oferent zarekomenduje w oparciu o swoje doświadczenie wytyczne techniczne dla zaprojektowania i skonfigurowania: - Magazynu produktów końcowych -Systemu transportu pneumatycznego -Urządzeń wysyłkowych i pakowania Opis OBIEKTÓW POMOCNICZYCH POZA GRANICAMI INSTALACJI (OSBL Units) Obiekty pomocnicze przeznaczone są do zabezpieczenia niezbędnych mediów dla potrzeb INSTALACJI PDH oraz INSTALACJI PP. Obejmują one również instalacje do utylizacji odpadów płynnych i gazowych, magazynowania i wysyłki produktów, oczyszczania wsadu i wszystkie niezbędne połączenia między PORTEM, istniejącymi instalacjami należącymi do Grupa Azoty Zakłady Chemiczne Police S.A. i ROZDZIELNIĄ. Strona 3 z 7

4 W skład OBIEKTÓW POMOCNICZYCH POZA GRANICAMI INSTALACJI wchodzą w szczególności następujące węzły: Usuwanie metanolu - na schemacie procesowym znajduje się przed Węzłem Oczyszczania Wsadu, wchodzącym w skład INSTALACJI PDH, Pochodnia i urządzenia towarzyszące - dedykowany dla INSTALACJI PDH i Instalacji PP oraz OBIEKTÓW POMOCNICZYCH POZA GRANICAMI INSTALACJI, Woda obiegowa - zaprojektowany, aby zapewnić wodę chłodzącą dla INSTALACJI PDH, INSTALACJI PP oraz wszystkich OBIEKTÓW POMOCNICZYCH POZA GRANICAMI INSTALACJI, Woda zasilająca kocioł oraz para - zaprojektowany do wytwarzania wody kotłowej i pary w odpowiedniej ilości i o właściwej jakości dla potrzeb INSTALACJI PDH i INSTALACJI PP, Powietrze AKPiA i azot węzeł ten produkować będzie sprężone powietrze remontowe, AKPiA oraz azot o odpowiedniej jakości i w odpowiednich ilościach dla potrzeb dla INSTALACJI PDH i PP oraz OBIEKTÓW POMOCNICZYCH POZA GRANICAMI INSTALACJI, Oczyszczalnia Ścieków zaprojektowana do oczyszczania płynnych ścieków z INSTALACJI PDH i INSTALACJI PP oraz OBIEKTÓW POMOCNICZYCH POZA GRANICAMI INSTALACJI, Woda surowa i ppoż. zaprojektowany w celu dostarczenia wody procesowej, ppoż., wody zdemineralizowanej oraz wody kotłowej w odpowiedniej ilości i o odpowiedniej jakości dla potrzeb INSTALACJI PDH i INSTALACJI PP oraz OBIEKTÓW POMOCNICZYCH POZA GRANICAMI INSTALACJI, Świeży Ług - zaprojektowany w celu dostarczenia 10% roztworu świeżego ługu sodowego dla potrzeb INSTALACJI PDH. System ten składa się przede wszystkim z: - Układu Przygotowania Roztworu Ługu, - Układu Magazynowania Roztworu Ługu, - Układu Dystrybucji Roztworu Ługu. Magazynowanie propylenu i kolejowy terminal załadunkowy - obejmuje zbiorniki ciśnieniowe propylenu oraz odpowiednią infrastrukturę do ekspedycji propylenu za pomocą składów kolejowych, dla potrzeb INSTALACJI PDH. System ten zaprojektowany jest dla zabezpieczenia dwóch scenariuszy operacyjnych: - Zbiorniki Propylenu - przewiduje się dwa typy zbiorników: o Zbiorniki propylenu jakościowego (on-spec): o Pojemność zbiorników propylenu jakościowego będzie zaprojektowana biorąc pod uwagę czynniki dostępności INSTALACJI PDH i INSTALACJI PP. Z uwagi na logistyczne uwarunkowania transportowe propylen przechowywany będzie w zbiornikach ciśnieniowych zakopcowanych ; Zbiorniki propylenu niejakościowego (off-spec) Pojemność zbiorników propylenu niejakościowego ma umożliwić odbiór frakcji C3 z dołu splittera propanowo-propylenowego, Minimalna wymagana pojemność zbiornika wynosi 2000 m3, Przewiduje się jeden zbiornik zakopcowany do tego celu. Strona 4 z 7

5 - Eksport Propylenu do PORTU (jako opcja): o Rurociąg eksportowy propylenu do PORTU został zaprojektowany, aby umożliwić napełnienie zbiorników propylenu jakościowego (4000 ton) w obszarze portowym w ciągu 48 godzin. Biorąc pod uwagę powyższe, projektowy przepływ propylenu jakościowego z INSTALACJI PDH do PORTU wynosi 85 ton/h (170 m3/h). o Kolejowy Terminal Załadunkowy Propylen będzie stanowił 50% mocy produkcyjnych INSTALACJI PDH. Połączenia pomiędzy INSTALACJĄ PDH a PORTEM obejmują między innymi rurociągi propanu i propylenu (jako opcja), kabel zasilania energetycznego oraz kable AKPiA. Połączenie pomiędzy INSTALACJĄ PP a PORTEM obejmuje rurociąg etylenu (jako opcja dla instalacji PP) Połączenia pomiędzy INSTALACJĄ PDH oraz INSTALACJĄ PP/OBIEKTAMI POMOCNICZYMI POZA GRANICAMI INSTALACJI a instalacjami Grupa Azoty Zakłady Chemiczne Police S.A. mają obejmować w szczególności wszelkie niezbędne rurociągi i połączenia kablowe (AKPIA), w tym energetyczne. Opis PORTU Głównym celem nowych obiektów portowych jest dostarczenie świeżego surowca (propanu) do INSTALACJI PDH ze statków morskich przez dedykowane zbiorniki magazynowe. PORT jest również przeznaczony do eksportu propylenu przy pomocy statków morskich do miejsc przeznaczenia (jako opcja) oraz importu etylenu (jako opcja dla instalacji PP) Projektowany PORT będzie zlokalizowany na brzegu rzeki Odry w odgałęzieniu Kanału Polickiego naprzeciwko wyspy Długi Ostrów sąsiadującej z obszarem istniejącego Portu Morskiego w Policach. PORT będzie zlokalizowany na działkach lądowych oraz na wodach portowych obszaru Kanału Polickiego. Aby uzyskać więcej informacji, zobacz na schemat Nr 2 poniżej. Zakłada się, że PORT będzie realizowany w dwóch etapach. Rozbudowa z fazy 1 do fazy 2 jest związana z pogłębieniem Odry z 10,5 m do 12,5 m. Zdolność ładunkowa wszystkich statków dostarczających propan będzie w zakresie do około m3 w fazie I, do m3 w fazie II. W fazie I obiekty portowe umożliwiają przechowywanie (pojemność magazynowa netto) m3 propanu. W fazie II, całkowita zdolność magazynowa propanu zostanie zwiększona do (zdolność przerobowa netto) m3. Nabrzeże portowe i dostęp do drogi wodnej z urządzeniami rozładunkowymi powinny pozwolić na odbiór propanu ze statków LPG o długości od 100 m do 220 m. PORT będzie w stanie odbierać ładunek propanu ze statków typu Fully-Refrigerated (FR) i statków typu Semi-Refrigerated (SR). PORT będzie w stanie eksportować produkt propylenowy statkami typu Semi-Refrigerated (SR) (jako opcja na eksport propylenu). Port będzie w stanie odbierać ładunek etylenu ze statków typu Fully-Refrigerated (FR) (jako opcja dla instalacji PP) Strona 5 z 7

6 Opis ROZDZIELNI ROZDZIELNIA jest przeznaczona do dostarczania energii elektrycznej do INSTALACJI PDH, INSTALACJI PP, OBIEKTÓW POMOCNICZYCH POZA GRANICAMI INSTALACJI oraz PORTU. ZAMAWIAJĄCY zamierza wybudować zupełnie nową rozdzielnię elektryczną 110/10/6 kv o nazwie GPVI zlokalizowaną w pobliżu przewidywanej INSTALACJI PDH. Zakres prac GENERALNEGO WYKONAWCY Niniejszy załącznik określa jedynie minimalny zakres dostaw/usług/robót, które będą dostarczone/wykonane przez GENERALNEGO WYKONAWCĘ. Zakres, o którym mowa w zdaniu poprzedzającym obejmuje prace projektowe i techniczne, zarządzanie projektem, zamówienia i dostawy wyposażenia i urządzeń, budowę, zapewnienie gotowości do eksploatacji, próby obiektu, ukończenie prac budowlano-montażowych, rozruch, próby parametrów funkcjonalnych, uruchomienie, przekazanie obiektu, w tym spełnienie wszelkich wymagań związanych bezpieczeństwem, kontrolą jakości, ochroną środowiska, i wszystkie inne związane z nimi zobowiązania, wg formuły "pod klucz" za cenę ryczałtową, zgodnie z UMOWĄ O GENERALNE WYKONAWSTWO, i w sposób zapewniający osiągnięcie i zachowanie przez PROJEKT PDH funkcjonalności operacyjnej i wszystkich parametrów gwarantowanych, określonych przez ZAMAWIAJĄCEGO. Szczegóły w tym zakresie zostaną przekazane przez ZAMAWIAJĄCEGO na późniejszym etapie PRZETARGU, w szczególności w projekcie UMOWY O GENERALNE WYKONAWSTWO dołączonym do Zaproszenia do Złożenia Oferty. Strona 6 z 7

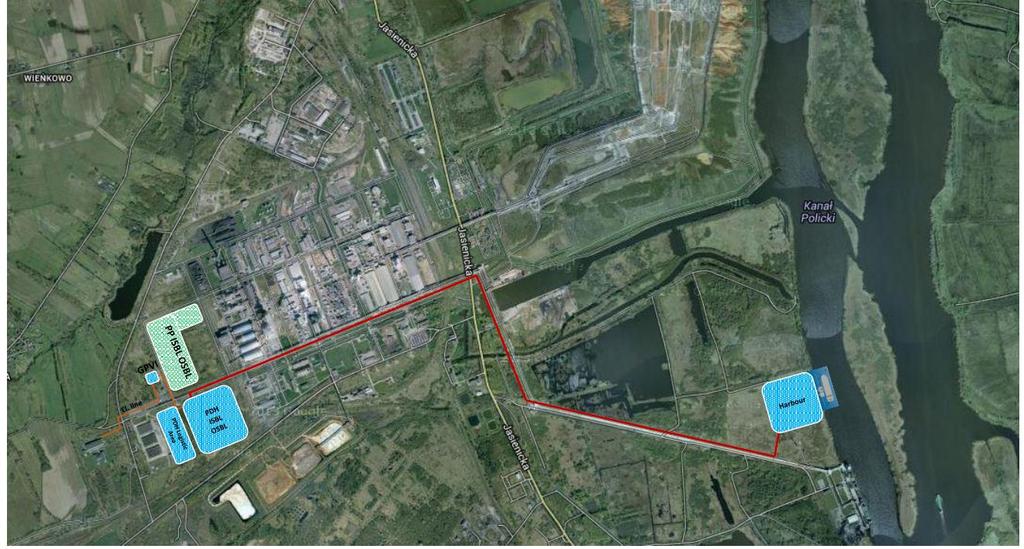

7 Schemat 2. Poglądowy Plan Lokalizacji INSTALACJI PDH, INSTALACJI PP oraz PORTU Strona 7 z 7
