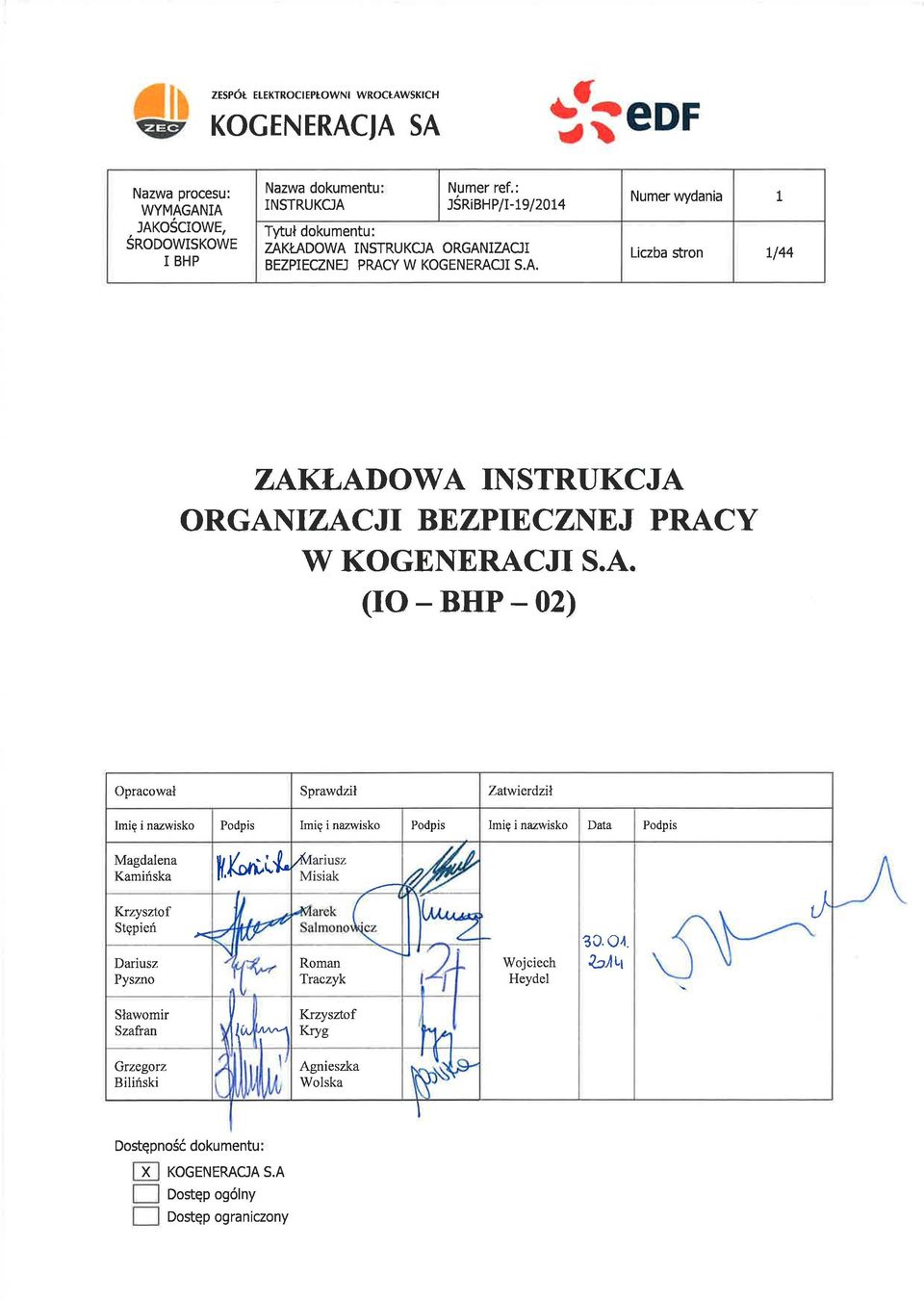

Numer ref.: JŚRiBHP/I-19/2014 Tytuł dokumentu: ZAKŁADOWA INSTRUKCJA ORGANIZACJI BEZPIECZNEJ PRACY W KOGENERACJI S.A.

Transkrypt

1

2

3

4 KOGENERACJA S.A. WYMAGANIA JAKOŚCIOWE, ŚRODOWISKOWE I BHP 1. WSTĘP Nazwa dokumentu: INSTRUKCJA Numer ref.: JŚRiBHP/I-19/2014 Tytuł dokumentu: ZAKŁADOWA INSTRUKCJA ORGANIZACJI BEZPIECZNEJ PRACY W KOGENERACJI S.A. Numer wydania 1 Strona/stron 4/ Cel opracowania Celem niniejszej instrukcji jest zapewnienie bezpiecznych warunków pracy poprzez minimalizowanie zagrożeń dla zdrowia i życia pracowników KOGENERACJI S.A. oraz wykonawców, wynikających z wykonywania prac eksploatacyjnych i inwestycyjnych Przedmiot i zakres instrukcji Przedmiotem Instrukcji są zasady organizacji bezpiecznej pracy w KOGENERACJI S.A., w tym przy urządzeniach lub w pobliżu urządzeń energetycznych. Postanowienia Instrukcji mają zastosowanie przy pracach w zakresie obsługi, konserwacji, remontów, montażu i kontrolno-pomiarowym urządzeń energetycznych oraz do innych czynności nie będących pracami eksploatacyjnymi. Instrukcja przeznaczona jest dla wszystkich osób sprawujących dozór i wykonujących pracę w KOGENERACJI S.A., w tym szczególnie do osób sprawujących dozór nad eksploatacją urządzeń energetycznych oraz osób wykonujących prace eksploatacyjne przy tych urządzeniach i w ich pobliżu.. Instrukcja wymaga aktualizacji po zmianach organizacyjnych lub technologicznych, albo aktów prawnych i innych dokumentów, na których została oparta Podstawa opracowania Instrukcja niniejsza została opracowana na podstawie przepisów Rozporządzenia Ministra Gospodarki z dnia 28 marca 2013 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach energetycznych (Dz.U.2013 nr 0 poz. 492) oraz dokumentów związanych: Ustawa z dnia r. - Kodeks Pracy tekst jednolity w Dz. U. Nr 21 z 1998 r., z późniejszymi zmianami. Ustawa z dnia r. - Prawo Energetyczne tekst jednolity w Dz.U nr 0 poz. 1059, z późniejszymi zmianami. Rozporządzenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia r. w sprawie szczegółowych zasad stwierdzania posiadania kwalifikacji przez osoby zajmujące się eksploatacją urządzeń, instalacji i sieci tekst jednolity w Dz. U. Nr 89 z 2003r., z późniejszymi zmianami. Ramowa Instrukcja Organizacji Bezpiecznej Pracy przy urządzeniach energetycznych i w ich pobliżu w Grupie EDF w Polsce Definicje i terminologia DOPUSZCZAJĄCY osoba upoważniona do wykonywania określonych czynności związanych z przygotowaniem strefy pracy i dopuszczaniem do prac, wyznaczona przez poleceniodawcę, posiadająca ważne świadectwo kwalifikacyjne na stanowisku eksploatacji urządzeń energetycznych. INSPEKTOR NADZORU Specjalista branżowy wskazany przez Kierownika projektu do nadzoru prac realizowanych na polecenie pisemne lub zezwolenie.

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50 KOGENERACJA S.A. WYMAGANIA JAKOŚCIOWE, ŚRODOWISKOWE I BHP Nazwa dokumentu: INSTRUKCJA Numer ref.: JŚRiBHP/I-19/2014 Tytuł dokumentu: ZAKŁADOWA INSTRUKCJA ORGANIZACJI BEZPIECZNEJ PRACY KOGENERACJA S.A.- Załącznik nr 6 Numer wydania 1 Liczba stron 1/4 WYKAZ PRAC SZCZEGÓLNIE NIEBEZPIECZNYCH Wykaz prac szczególnie niebezpiecznych, stwarzających możliwość wystąpienia szczególnego zagrożenia dla zdrowia lub życia ludzkiego, wykonywanych przez co najmniej dwie osoby, opracowany dla KOGENERACJI S.A. na podstawie Rozporządzenia Ministra Gospodarki z dnia 28 marca 2013 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach energetycznych oraz Rozporządzenia MPiPS z dnia r. w sprawie ogólnych przepisów BHP: EC WROCŁAW Węzeł Gospodarki wodno-chemicznej: 1) Rozładunek kwasu ortofosforowego H 3 PO 4; 2) Rozładunek cystern z HCl i NaOH; 3) Rozładunek wagonu z wapnem; 4) Prace w komorach wodnych, zbiornikach, kanałach; 5) Prace na ujęciu wodnym (czyszczenie krat, odkuwanie lodu w basenie); 6) Usuwanie nieszczelności na instalacjach chemicznych (NaOH, HCl, H 3 PO 4 ); 7) Prace przy usuwaniu skutków skażeń chemicznych; 8) Rozładunek wagonów z solą; 9) Rozładunek z samochodu i przewóz z magazynu na stanowisko zbiorników z PIX-em; 10) Prace w komorach wodnych, zbiornikach, studniach i kanałach; 11) Rozmrażanie instalacji zewnętrznych parą; 12) Prace na wysokości powyżej 1m bez stałych podestów i barier zabezpieczających. Węzeł nawęglania: 1) Pobieranie i przesypywanie węgla z hałdy A i B, ze zwału w miejscach o podwyższonej temperaturze węgla i strefach samozapłonu; Węzeł elektryczny i AKPiA: 1) Zakładanie uziemień przenośnych na urządzeniach elektroenergetycznych w pobliżu napięcia; 2) Czynności łączeniowe podczas odstawiania do przeglądu lub remontu rozdzielni (tablice rozdzielcze AKPiA, rozdzielnie 6kV i 0.4kV); 3) Pomiary rezystancji izolacji silników 0,4 i 6kV, kabli zasilających silniki na wszystkich obiektach technologicznych; 4) Prace na wysokości powyżej 1 m od podłoża bez stałych podestów i barier zabezpieczających; 5) Regulacja wodowskazów i kamer na walczaku oraz fotokomórek na palnikach rozpałkowych; 6) Odpowietrzanie tras impulsowych, wymiana aparatury kontrolno-pomiarowej na instalacjach o wysokiej temperaturze czynnika (para, woda, mazut); 7) Wkładanie płyt izolacyjnych pomiędzy szczęki odłączników w rozdzielniach typu GIPO; 8) Prace kontrolno pomiarowe na transformatorach TR1, TR2, TB1-TB3, TZ1-TZ3;

51 KOGENERACJA S.A. WYMAGANIA JAKOŚCIOWE, ŚRODOWISKOWE I BHP Nazwa dokumentu: INSTRUKCJA Numer ref.: JŚRiBHP/I-19/2014 Tytuł dokumentu: ZAKŁADOWA INSTRUKCJA ORGANIZACJI BEZPIECZNEJ PRACY KOGENERACJA S.A.- Załącznik nr 6 Numer wydania 1 Liczba stron 2/4 9) Prace kontrolno-pomiarowe i usuwanie usterek w obwodach będących pod napięciem. Węzeł Bloków Ciepłowniczych i Kotłów Wodnych: 1) Rewizje, mycie: przegrzewaczy pary, podgrzewaczy wody, wewnątrz komór paleniskowych kotłów parowych, wewnątrz komory paleniskowej kotłów wodnych oraz górnego pęczka kotła wodnego KW 3; 2) Rewizje kanałów, mycie: wewnątrz kanałów spalin i kanałów powietrza kotłów parowych i kotłów wodnych 3) Rewizje, mycie lejów popiołowych, mycie wewnętrznej powierzchni elektrofiltru kotłów parowych i wodnych; 4) Rewizje wewnątrz walczaków kotłów parowych 5) Uruchomienie i odstawienie, przedmuchiwanie bezpośrednich wodowskazów przywalczakowych kotłów parowych; 6) Rewizje i czyszczenie wewnątrz zbiorników peletu i pyłu biomasy; 7) Rewizje, mycie i czyszczenie wewnątrz zasobników węgla, podajników węgla (w tym gardzieli i rur zsypowych ), młynów węglowych, wentylatorów młynowych kotłów parowych i wodnych; 8) Czyszczenie kanałów żużlowych w odcinkach kanałów o głębokości 1m, konserwacja, udrażnianie dysz na instalacji wody spłucznej; 9) Odblokowanie, czyszczenie kruszarek kotłów parowych; 10) Prace przy użyciu materiałów niebezpiecznych wodzian hydrazyny, fosforan trójsodowy, siarczyn trójsodowy, korazyna: napełnianie zbiorników magazynowych, przygotowywanie roztworów, prace porządkowe w pomieszczeniach stacji korekcji wody kotłowej, wody sieciowej; 11) Rewizje wewnątrz zbiorników, wymienników, odgazowywaczy, mycie, mechaniczne czyszczenie wewnętrznej powierzchni, wypłukiwanie mułu i osadów: zbiorników odmulin i spustów, zbiorników odwodnień bloku, zbiorników olejowych, zbiorników wody zasilającej, zbiorników wody ruchowej, zbiornik wody dodatkowej ZWD, odgazowywaczy wody sieciowej, odgazowywaczy próżniowych wody zdemineralizowanej wymienników woda-woda 1WW-1,2, 2WW-1,2, 12) Czyszczenie studni ścieków na BC 1,2,3 wymagających wejścia do studni 13) Czyszczenie krat na ujęciu wody chłodzącej z pomostu pływającego oraz czyszczenie komór na spływie wody spłucznej przy pompowni głównej. 14) Wodorowanie i rozwodorowanie generatorów polegające na: Wymianie gazów z H 2 na N 2 i z N 2 na H 2, Podawanie gazu dla poprawy czystości i ciśnienia, Regeneracja sylikażelu w osuszaczu wodoru,

52 KOGENERACJA S.A. WYMAGANIA JAKOŚCIOWE, ŚRODOWISKOWE I BHP Nazwa dokumentu: INSTRUKCJA Numer ref.: JŚRiBHP/I-19/2014 Tytuł dokumentu: ZAKŁADOWA INSTRUKCJA ORGANIZACJI BEZPIECZNEJ PRACY KOGENERACJA S.A.- Załącznik nr 6 Numer wydania 1 Liczba stron 3/4 Przewożenie butli, załadunek i rozładunek butli na stanowiska gazowe generatorów. 16) Rozładunek cystern z mazutem; 17) Wewnątrz zamkniętych kanałów, studni, rurociągach i innych podobnych przestrzeniach wymagających odwodnienia i/lub przewietrzenia przed przeprowadzeniem prac: rewizje, czyszczenie. EC CZECHNICA Węzeł Gospodarki wodno-chemicznej: 1) Prace na ujęciu wodnym (czyszczenie krat, odkuwanie lodu w okresie zimowym); 2) Prace w komorach wodnych, zbiornikach, studniach i kanałach; 3) Pompowanie kwasu HCl lub ługu NaOH pomiędzy zbiornikami; 4) Przygotowanie roztworu mleka wapiennego z wapna hydratyzowanego workowego wodą surową; 5) Usuwanie nieszczelności na instalacjach chemicznych (NaOH, HCl, H 3 PO 4 ); 6) Prace przy usuwaniu skutków skażeń chemicznych; 7) Rozładunek kwasu ortofosforowego H 3 PO 4; i komponentów do korekcji wody chłodzącej; 8) Rozładunek cystern z HCl i NaOH; 9) Rozładunek wagonu z wapnem; 10) Rozrabianie roztworu kwasu fosforowego na zmiękczalni poziom 0. Węzeł nawęglania: 1) Wymiana worków w filtrach workowych; 2) Czyszczenie kanałów spalin pieców suszarnicznych; 3) Czyszczenie kosza ssawnego pomp bagrowych; 4) Kontrola wnętrza bębna młyna; 5) Kontrola stanu łańcucha i kubłów elewatora; 6) Mycie zasobników pyłu węglowego wymagające wejścia do zasobników; 7) Mycie multicyklonów wymagające wejścia do wewnątrz; 8) Czyszczenie (lancowanie) zasobników węglowych. Węzeł elektryczny: 1) Pomiary rezystancji izolacji silników 0,4 i 6kV, kabli zasilających silniki na wszystkich obiektach technologicznych; 2) Czynności manipulacyjne łącznikami wykonywane ręcznie, sprawdzanie obecności napięcia i fazowanie zasilań w rozdzielniach 110,10,6 kv; 3) Prace kontrolno pomiarowe w rozdzielniach, celach i na silnikach 0.4kV, 6kV; 4) Zakładanie uziemień przenośnych na urządzeniach elektroenergetycznych, w pobliżu napięcia; 5) Czynności łączeniowe podczas odstawiania do przeglądu lub remontu rozdzielni (tablice rozdzielcze AKPiA, rozdzielnie 6kV i 0.4kV); 6) Prace kontrolno-pomiarowe i usuwanie usterek w obwodach będących pod napięciem; 7) Prace na wysokości powyżej 1 m od podłoża wykonywane bez stałych podestów i barier zabezpieczających.

53 KOGENERACJA S.A. WYMAGANIA JAKOŚCIOWE, ŚRODOWISKOWE I BHP Nazwa dokumentu: INSTRUKCJA Numer ref.: JŚRiBHP/I-19/2014 Tytuł dokumentu: ZAKŁADOWA INSTRUKCJA ORGANIZACJI BEZPIECZNEJ PRACY KOGENERACJA S.A.- Załącznik nr 6 Numer wydania 1 Liczba stron 4/4 Kotłownia: 1) Mycie powierzchni ogrzewalnych - komora paleniskowa, przegrzewacze pary, podgrzewacze wody i powietrza, itd. wewnątrz komór paleniskowych kotłów parowych, kanałów spalin i filtrów workowych; 2) Usuwanie nawisów żużla, popiołu z lei, przewodów i zsypów wewnątrz komór paleniskowych kotłów parowych, kanałów spalin i filtrów workowych; 3) Opróżnianie zasobników przykotłowych z pyłu węglowego na poziomie podajników pyłu, poziom palacza i poziom 0 m; 4) Opróżnianie/czyszczenie silosa przykotłowego kotła K-2 z biomasy; 5) Prace na wysokości powyżej 1 m od podłoża bez stałych podestów i barier zabezpieczających. Maszynownia 1) Likwidacja nawisów w rejonie chłodni kominowych; 2) Przełączenia przy użyciu armatury zlokalizowanej w komorach ciepłowniczych oraz wszelkie prace związane z odkrywaniem kanałów i komór wewnątrz komór ciepłowniczych; 3) Prace na wysokości powyżej 1 m od podłoża bez stałych podestów i barier zabezpieczających. EC ZAWIDAWIE: Węzeł elektryczny: 1) Konserwacja pól rozdzielczych i wymiana aparatury w rozdzielniach 0,4kV, 10kV, 20kV; 2) Wymiana aparatury w tablicach rozdzielczych, skrzynkach sterowniczych urządzeń elektrycznych, napędach zasuw i siłowników; 3) Zakładanie uziemień przenośnych na urządzeniach elektroenergetycznych, w pobliżu napięcia; 4) Czynności łączeniowe podczas odstawiania do przeglądu lub remontu rozdzielni (tablice rozdzielcze AKPiA, rozdzielnie 0.4kV, 10kV, 20kV); 5) Prace kontrolno-pomiarowe i usuwanie usterek w obwodach będących pod napięciem; 6) Pomiary rezystancji izolacji silników 0,4kV, kabli zasilających silniki na wszystkich obiektach technologicznych. Stacja uzdatniania wody: 1) Przenoszenie pojemników i przelewanie NaOH do zbiornika. Ciepłownia: 1) Czyszczenie komór paleniskowych kotłów wodnych z osadów; 2) Rewizja wewnętrzna komory kotłów wodnych. Powyższy wykaz został zatwierdzony na posiedzeniu Komisji BHP w dniu r.
