1 CENNIK 018 Energooszczędne urządzenia centralnego ogrzewania

2 Spis treści Regulatory instalacji c.o. 4 Siłowniki obrotowe 7 Zawory mieszające 9 Zawory kulowe 1 System MIX-BOX 14 Systemy zabudowy kotłowni DN 5 19 Nowe systemy zabudowy kotłowni DN 5 4 Systemy zabudowy kotłowni DN

3 Spis treści Systemy zabudowy kotłowni DN 50 9 System do kaskady kotłów wiszących 41 System zabudowy kotłowni do 50 kw 44 Gotowe systemy grup pompowych DN 5 46 Grupy z płytowym wymiennikiem ciepła 50 Zwrotnice hydrauliczne 51 Zawory z siłownikami 5 Grupy solarne 5

4 Regulatory pogodowe instalacji c.o. Regulator pogodowy LAGO 0101/1001 Regulator pogodowy Lago 0101 / 1001 ze złączem typu CAN-BUS przeznaczony jest do zamontowania na ścianie i wykorzystać go możemy do wysterowania: źródła ciepła (kotła) lub mieszacza stałej temperatury zasilania bądź stałej temperatury powrotu ciepłej wody użytkowej za pomocą czujnika temperatury lub termostatu temperatury pomieszczenia w zależności od temperatury na zewnątrz lub w pomieszczeniu przez regulację kotła lub mieszacza (sterowanie czasowe tylko z modułem pokojowym Lago FB) UWAGA! Sterowanie czasowe obiegu grzewczego tylko z podłączonym cyfrowym modułem pokojowym Lago FB (patrz wyposażenie dodatkowe, do podłączenia konieczny jest przewód 4-żyłowy). Regulator Lago 0101/1001 (z czujnikiem AF, VF i listwą do montażu na ścianę) Regulator pogodowy LAGO ,00 Regulator Lago 01 został zaprojektowany do pogodowej regulacji instalacji grzewczej. Zapewnia nam regulację kotła z palnikiem jednostopniowym, przygotowanie ciepłej wody użytkowej oraz maksymalnie dwóch obiegów grzewczych ( w tym jeden z mieszaczem). Zintegrowane są funkcje oszczędnościowe (przełączanie pomp obiegowych w zależności od zapotrzebowania). Przekaźnik pompy bezpośredniego obiegu grzewczego może być alternatywnie wykorzystywany również do realizacji następujących funkcji: pompa cyrkulacyjna utrzymywanie temperatury powrotu pompa ładująca zasobnik Regulator Lago 01 (z czujnikiem AF, KF/SPF, VF i listwą do montażu na ścianę) ,0 Wyposażenie dodatkowe regulatora pogodowego LAGO 0101/1001 LAGO 01 FBR Lago FB 4 Cyfrowy moduł pokojowy Lago FB (CAN-BUS) - podłączenie przewodem 4-żyłowym ,50 Czujnik temp. pokojowej ze zdalną regulacją i możliwością zmiany trybu pracy FBR - przewód -żyłowy ,0 Czujnik temp. zewnętrznej AF - 5 kw NTC ,60 Czujnik temp. zasilania - przylgowy VF - 5 kw NTC ,40 Czujnik temp. kotła / zbiornika c.w.u. KF/SPF - 5 kw NTC ,90

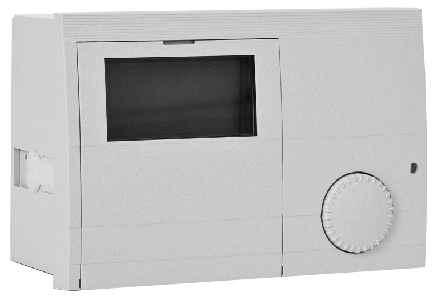

5 Regulatory pogodowe instalacji c.o. Regulator pogodowy E 8 oszereg regulatorów E 8 został stworzony w celu regulacji instalacji grzewczych. Różnorodne wykonania umożliwiają optymalne i tanie dopasowanie ogrzewania. Regulatory sterowane są wg temperatury zewnętrznej i zapewniają optymalne współdziałanie poszczególnych komponentów instalacji grzewczej. Porównują wartości mierzone z wartościami zadanymi lub z wyliczonymi wartościami zadanymi. Na podstawie tych optymalnych wartości zostaje włączony palnik, a siłownik mieszacza w zależności od potrzeb, zostaje ustawiony w odpowiedniej pozycji. Wbudowane przyłącze BUS umożliwia włączenie E8 do regulowanych ogrzewań posiadających do 16 obiegów. Urządzenia konfigurują sie automatycznie przy ich uruchomieniu poprzez rozpoznanie przyłączonych czujników. E8 wyposażono w podświetlany wyświetlacz a dzięki komunikatom tekstowym (również w języku polskim) praca z nim stała sie jeszcze łatwiejsza. Ponadto regulator może pracować z czujnikami zarówno NTC1kW (starsze wersje regulatorów) jak i PTC 5kW. Istnieje sześć różnych wersji regulatora E8. W zależności od modułu do prawidłowego funkcjonowania potrzebne są odpowiednie czujniki i kostki przyłączeniowe. Dla każdego sterowanego obiegu c.o. na życzenie można podłączyć czujnik temperatury pomieszczenia FBR, względnie moduł zdalnego sterowania Lago FB. Regulator E Reguluje kotłem z palnikiem jednostopniowym, jednym obiegiem c.o. z mieszaczem, jednym obiegiem c.o. kotłowym, ciepłą wodą użytkową, pompą cyrkulacyjną kotła lub ciepłej wody użytkowej. Wymagane czujniki AF, VF, xkf/spf i kostki przyłączeniowe. Regulator E Reguluje kotłem z palnikiem dwustopniowym lub dwoma kotłami z palnikami jednostopniowymi, dwoma obiegami c.o. z mieszaczami, ciepłą wodą użytkową, pompą cyrkulacyjną kotła i ciepłej wody użytkowej. Wymagane czujniki AF, x KF/SPF, x VF i kostki przyłączeniowe. Regulator E Reguluje dwoma obiegami c.o. z mieszaczami, pompą cyrkulacyjną kotła lub ciepłej wody użytkowej. Wymagane czujniki AF, x VF i kostki przyłączeniowe. Regulator E Reguluje, przy pomocy modułu Lago 001R kaskadą ośmiu kotłów z palnikami jednostopniowymi lub czterema z palnikami dwustopniowymi, dwoma obiegami c.o. z mieszaczami, ciepłą wodą użytkową, pompą cyrkulacyjną ciepłej wody użytkowej. Palniki sterowane są przez moduły Lago 001R. Wymagane czujniki AF, KF/SPF lub VF (czujnik temp. zasilania), KF/SPF, x VF i kostki przyłączeniowe. Regulator E Reguluje czterema palnikami jednostopniowymi, jednym obiegiem c.o. z mieszaczem, ciepłą wodą użytkową. Przy pomocy modułu Lago 001R kaskadę można rozbudować do ośmiu stopni palników. Wymagane czujniki AF, KF/SPF lub VF (czujnik temp. zasilania), KF/SPF, VF i kostki przyłączeniowe. Lago 001R - Reguluje kotłem pracującym w kaskadzie sterowanej przez manager kaskad E lub E Wymagane czujniki KF/SPF, VF i kostki przyłączeniowe. W poniższej tabeli ceny dotyczą tylko regulatorów, a odpowiednie ceny czujników, kostek i ich opisy umieszczone są w dalszej części cennika. W przypadku gdy w instalacji przewidziana jest obsługa pompy cyrkulacyjnej kotła ( ochrona minimalnej temperatury powrotu kotła ) potrzebny jest jeszcze jeden czujnik VF (dodatkowy przekaźnik sterowany temperaturowo). Regulator E 8.04 (cena bez czujników i kostek) ,0 Regulator E (cena bez czujników i kostek) ,0 Regulator E (cena bez czujników i kostek) ,60 Regulator E (cena bez czujników i kostek) ,0 Regulator E (cena bez czujników i kostek) ,0 Regulator LAGO 001R (cena bez czujników i kostek) ,50 Uproszczony schemat regulowanej instalacji przez regulator E8.064 VF AF VF SPF M KF M Kocioł z palnikiem dwustopniowym 5

6 Regulatory pogodowe instalacji c.o. Wyposażenie regulatorów pogodowych E 8/LAGO AF KF/SPF Lago FB VF FBR Skrzynka Czujnik temperatury zewnętrznej AF 5kW NTC ,60 Czujnik temperatury kotła/zbiornika KF/SPF 5kW NTC ,90 Czujnik temperatury zasilania c.o. VF 5kW NTC ,40 Czujnik temperatury pokojowej FBR - przewód -żyłowy ,0 6 Cyfrowy moduł pokojowy Lago FB (CAN-BUS) - przewód 4-żyłowy ,50 Kpl. kostek do regulatora E8.04 / E ,60 Kpl. kostek do regulatora E ,50 Kpl. kostek do regulatora E ,60 Kpl. kostek do regulatora E ,60 Kpl. kostek do regulatora Lago 001R 0090,0 Skrzynka do zabudowy regulatora na ścianie ,00

7 Siłowniki zaworów mieszających Siłownik zaworu mieszającego MP 10, MP 15 Siłownik MP 10, 15 składa się z synchronicznego silnika z kondensatorem, dwóch wyłączników krańcowych, dwóch krzywek ustawionych na 90 stopni, pokrętła, skali do wizualizacji położenia serca zaworu, przełącznika umożliwiającego ręczną zmianę położenia zasuwy zaworu. Fabrycznie wyposażony jest w 1,5 metrowy przewód x 0.75 mm oraz w adapter A 101 do zamontowania siłownika na zaworach mieszających MIX M, F, 4F. Przy użyciu adaptera przyłączeniowego siłowniki MP 10 można zamontować na zaworach mieszających produkcji innych firm ( patrz numery adapterów). : Moment obrotowy: Napięcie zasilania: Kąt obrotu: Czas obrotu o kąt 900: Klasa ochrony: Stopień ochrony: MP Nm MP Nm 0 V~50Hz lub 4 V ~50Hz 90 Stopni, nieregulowany 70 lub 140 s. w zależności od modelu II IP 40 Przełącznik pracy: ręczna / automatyczna. Instrukcja montażu siłownika MP na zaworze mieszającym MIX M Ustawić zawór mieszający w pozycji zamkniętej (0 na skali) lub otwartej (10 na skali).. Z zaworu mieszającego [1] wykręcając śrubę [4] zdjąć rączkę [].. Wkręcić mosiężną śrubę uniemożliwiającą obrót siłownika wokół własnej osi [] w korpus zaworu mieszającego [1]. 4. Na grzyb zaworu nałożyć adapter [5]. 5. Na adapter [5] nałożyć siłownik [6], tak aby śruba [] trafiła w wycięcie kanałowe znajdujące się od dołu siłownika. 6. Na siłownik [6] nałożyć skalę [7]. O poprawnym położeniu skali decyduje sposób montażu zaworu w instalacji. W przypadku gdy ruch grzyba w prawo zamyka zawór skalę należy odwrócić o 180 stopni tak aby część niebieska była z prawej strony. 7. Nałożyć rączkę [8]. 8. Całość skręcić śrubą [9]. Przełącznik pracy ręcznej/automatycznej [10] umożliwia nam sprawdzenie poprawności zamontowania siłownika. 10 Moment Czas obrotowy otwarcia Siłownik MP 10-0 / 70 z adapterem A 101 dla mieszaczy firmy Womix Siłownik MP 10-0 / 140 z adapterem A 101 dla mieszaczy firmy WOMIX 10 Nm 70 s. / V~50Hz 10 Nm 140 s. / V~50Hz Moment Czas obrotowy otwarcia Siłownik MP 10-4 / 140 z adapterem A 101 dla mieszaczy firmy WOMIX Siłownik MP 10-4 / 140 (0-10V) z adapterem A 101 dla mieszaczy firmy WOMIX Siłownik MP 15-0 / 140 z adapterem A 151 dla mieszaczy firmy WOMIX Napięcie zasilania 0 Napięcie zasilania 10 Nm 140 s. / Nm 140 s. / 90 4 V~50Hz 4 V~50Hz Moment Czas obrotowy otwarcia Napięcie zasilania 15 Nm 140 s. / V~50Hz ,00 7, ,00 164, ,90 Wyposażenie Adapter A 101 dla mieszaczy firmy WOMIX (podstawowe wyposażenie) Adapter A 06 dla mieszaczy firmy WITA Minimix i typu H Adapter A 06 dla mieszaczy firmy Meibes V7 Adapter A 064 dla mieszaczy firmy ESBE, Danfoss (starej generacji) Adapter A 065 dla mieszaczy firmy ESBE VRG / VRB Adapter A 151 dla mieszaczy firmy WOMIX ,75 9,75 9,75 9,75 9,75 9,75 7

8 Siłowniki zaworów mieszających Siłownik MP 05 CR NEW z wbudowanym regulatorem stałotemperaturowym Opis i charakterystyka: Siłowniki z wbudowanym regulatorem stałotemperaturowym MP 05 CR NEW znajdują zastosowanie w instalacjach centralnego ogrzewania z zaworem mieszającym. Siłownik utrzymuje stałą temperaturę medium obiegu grzewczego. Poprzez wbudowany przełącznik DIP mamy możliwość wyboru dodatkowych funkcji takich jak: - kierunek obrotu siłownika, 0 - minimalna graniczna temperatura - do wyboru C, maksymalna graniczna temperatura - +5 C...45 C, - zmiana współczynnika reakcji. Do pracy urządzenia nie są wymagane żadne zewnętrzne regulatory. przełącznik pracy ręczny/automatyczny wyświetlacz aktualnej i zadawanej temperatury szybka pod którą znajdują się przełączniki DIP pokrętło zmiany temperatury : Napięcie zasilania: Pobór mocy: Moment obrotowy: Kąt obrotu: Czas obrotu o kąt 900: Klasa ochrony: Stopień ochrony: Czujnik temp. zasilanie: Maks. temp. pomiaru: Zakres regulacji temp.: Temp. graniczna maksymalna: Temp. graniczna minimalna: 0 V, +/- 15V, 50/60 Hz,5 VA wtyczka 0 VAC 5 Nm (dla napięcia nominalnego) 90 stopni 140 sekund II IP 40 NTC 8,5kW dla +50C, dł. 1m dla ogrzewania 00C - 800C + 50C C + 600C C Przełącznik praca ręczna / automatyczna Siłownik posiada wyświetlacz pokazujący aktualną temperaturę obiegu grzewczego oraz temperaturę żądaną podczas zmiany nastawy. Siłownik MP 05 CR NEW z wbudowanym regulatorem stałotemperaturowym, z adapterem A 101 Wyposażenie Adapter A 101 dla mieszaczy WOMIX (podstawowe wyposażenie) Adapter A 06 dla mieszaczy WITA Minimix oraz typu H Adapter A 06 dla mieszaczy Meibes V7 Adapter A 064 dla mieszaczy ESBE, Danfoss (starej generacji) Adapter A 065 dla mieszaczy ESBE VRG / VRB 0 VAC 0 VAC M M , ,75 9,75 9,75 9,75 9,75

9 Zawory mieszające Zawory mieszające gwintowane MIX M MIX M Mosiężny, gwintowany Uszczelnienie wałka: Maksymalne ciśnienie: Maksymalna temperatura: Kąt obrotu: Siłownik dla średnic /4" - ": MIX M 4 podwójny O-ring EPDM 10 bar 900 MP 10 (patrz str. 7) Kvs Rozmiar Zawór mieszający trzydrogowy MIX M - 0 Zawór mieszający trzydrogowy MIX M - 0 Zawór mieszający trzydrogowy MIX M - 0 Zawór mieszający trzydrogowy MIX M - 5 Zawór mieszający trzydrogowy MIX M - 5 Zawór mieszający trzydrogowy MIX M - Zawór mieszający trzydrogowy MIX M - Zawór mieszający trzydrogowy MIX M - 40 Zawór mieszający trzydrogowy MIX M /4" /4" /4" /4 1 1/4 1 1/ Kvs Rozmiar /4" /4 1 1/4 1 1/ Zawór mieszający czterodrogowy MIX M 4-0 Zawór mieszający czterodrogowy MIX M 4-5 Zawór mieszający czterodrogowy MIX M 4-5 Zawór mieszający czterodrogowy MIX M 4 - Zawór mieszający czterodrogowy MIX M 4 - Zawór mieszający czterodrogowy MIX M 4-40 Zawór mieszający czterodrogowy MIX M 4-50,50,50,50 4,40 4,40 8,80 8,80 9,60 111,80 5,0 7,0 7,0 45,50 45,50 105,00 1,90 Zawory mieszające MIX M z siłownikiem MP 10 Zawór mieszający MIX M -0 kv 8 z siłownikiem MP 10-0/ ,50 Zawór mieszający MIX M -5 kv 1 z siłownikiem MP 10-0/ ,70 Zawór mieszający MIX M - kv 18 z siłownikiem MP 10-0/ ,0 Zawór mieszający MIX M 4-0 kv 8 z siłownikiem MP 10-0/ ,80 Zawór mieszający MIX M 4-5 kv 1 z siłownikiem MP 10-0/ ,10 Zawór mieszający MIX M 4- kv 18 z siłownikiem MP 10-0/ ,50 9

10 Zawory mieszające Zawory mieszające kołnierzowe F, 4 F F 4F Żeliwny, kołnierzowy Uszczelnienie wałka: Ciśnienie: Temperatura maks.: Kąt obrotu: Korpus i pokrywa:: Grzyb: Siłownik: Kvs Rozmiar ,00 15,00 75,00 0,00 445,00 56, , ,00 Kvs Rozmiar Zawór mieszający kołnierzowy czterodrogowy 4F - DN Zawór mieszający kołnierzowy czterodrogowy 4F - DN 40 Zawór mieszający kołnierzowy czterodrogowy 4F - DN 50 Zawór mieszający kołnierzowy czterodrogowy 4F - DN 65 Zawór mieszający kołnierzowy czterodrogowy 4F - DN 80 Zawór mieszający kołnierzowy czterodrogowy 4F - DN 100 Zawór mieszający kołnierzowy czterodrogowy 4F - DN ,00 17,00 414,00 458,00 55,00 760,00 1,00 Zawór mieszający kołnierzowy czterodrogowy 4F - DN ,00 Zawór mieszający kołnierzowy trzydrogowy F - DN Zawór mieszający kołnierzowy trzydrogowy F - DN 40 Zawór mieszający kołnierzowy trzydrogowy F - DN 50 Zawór mieszający kołnierzowy trzydrogowy F - DN 65 Zawór mieszający kołnierzowy trzydrogowy F - DN 80 Zawór mieszający kołnierzowy trzydrogowy F - DN 100 Zawór mieszający kołnierzowy trzydrogowy F - DN 15 Zawór mieszający kołnierzowy trzydrogowy F - DN 150 Wyposażenie dodatkowe zaworów F, 4F Siłownik zaworu mieszającego MP 10, MP 15 Patrz strona podwójny O-ring EPDM PN żeliwo GG 0 mosiądz dla średnic DN - DN 50 - MP 10 dla średnic DN 65 - DN MP 15

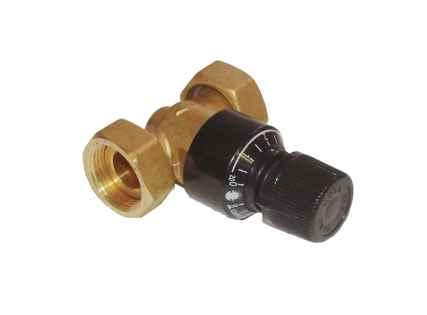

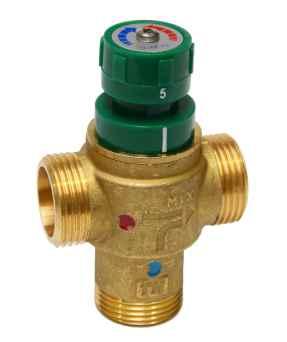

11 Zawory mieszające Termostatyczne zawory mieszające THERMO dla regulacji stałotemperaturowej instalacji c.o. THERMO-R Termostatyczne zawory mieszające serii THERMO przeznaczone są do regulacji czynnika zasilającego instalację centralnego ogrzewania grzejnikową jak również podłogową. Zawór THERMO-R wyposażony jest w żeliwną nakrętkę 1 1/" GW. THERMO : Maksymalna temperatura pracy: Zakres regulacji: +900C 5 0C C (+/- K) lub 0 0C C (+/- K) 10 bar 0, bar,7 Maksymalne ciśnienie pracy: Minimalne ciśnienie pracy: Kvs: Podłączenie zaworu THERMO-R: strona zasilająca - 1 1/" GZ strona zasilająca c.o. - nakrętka 1 1/"GW powrót - 1" GZ Podłączenie zaworu THERMO: 0 Zawór termostatyczny THERMO-R 5-60 C z żeliwną nakrętką 1 1/" GW 0 Zawór termostatyczny THERMO-R 0-47 C z żeliwną nakrętką 1 1/" GW 0 Zawór termostatyczny THERMO 5-60 C 0 Zawór termostatyczny THERMO 0-47 C x 1" GZ ,00 8,00 70,80 70,80 Termostatyczne zawory mieszające TMT dla regulacji c.w.u. TMT F Termostatyczne zawory mieszające serii TMT przeznaczone są do regulacji ciepłej wody użytkowej. Zabezpieczają instalację przed zbyt wysoką temperaturą ciepłej wody użytkowej, co w konsekwencji chroni użytkownika przed poparzeniem. TMT M : Maksymalna temperatura pracy: Zakres regulacji: Maksymalne ciśnienie pracy: Zalecane ciśnienie pracy: +850C 0 oc - 65 oc (+/- K) 10 bar 1-5 bar Dla ciśnień większych niż 5 bar zalecamy stosowanie reduktora ciśnienia. Zawory posiadają atest Państwowego Zakładu Higieny Zawór termostatyczny TMT 1 F - 1/"GW Zawór termostatyczny TMT 4 F - /4"GW Zawór termostatyczny TMT 4 M - /4"GZ Zawór termostatyczny TMT 100 F - 1"GW Zawór termostatyczny TMT 100 M - 1"GZ Zawór termostatyczny TMT 114 M - 1 1/4"GZ Zawór termostatyczny TMT 11 M - 1 1/"GZ Kvs Przyłącza 1,6 1,8 1,8,, 7,4 7,6 1/" GW /4" GW /4" GZ 1" GW 1" GZ 1 1/4" GZ 1 1/" GZ ,40 40,60 40,60 5,70 5,70 58,60 47,00 11

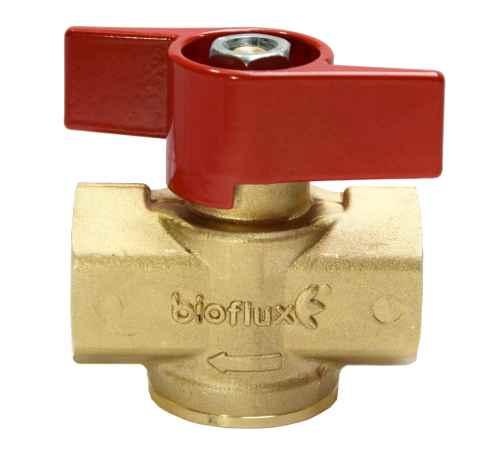

12 Zawory kulowe Przeznaczenie Zawór kulowy Bioflux przeznaczony jest do montażu w instalacjach grzewczych i c.w.u. Nie można montować zaworu w instalacjach gazowych i olejowych, lub w wybuchowych mediach. Zawory kulowe z filtrem BIOFLUX Filtr Zawór kulowy Bioflux wyposażony jest w filtr osadnikowy do wody, który znajduje się bezpośrednio w kuli zaworu. Dzięki temu rozwiązaniu długość zabudowy zaworu jest znacznie krótsza. Rewolucyjny sposób montażu filtra umożliwia konserwację i czyszczenie go bez demontażu zaworu z instalacji. Zastosowanie filtra w instalacjach powoduje zdecydowaną poprawę jakości wody oraz zabezpiecza instalację przed zabrudzeniami stałymi powodując tym samym wydłużenie czasu jej eksploatacji. Przyjazny środowisku Materiały użyte do produkcji zaworów kulowych Bioflux nadają się w 99% do recyklingu, ponadto w ponad 50% użyte materiały pochodzą z recyklingu. Takie użycie materiałów prowadzi do znacznych oszczędności w zakresie stosowanych surowców jak również zużycia energii. DN 15 0 l/sek. m/h 1,0,71 1,16 4, zaworów kulowych BIOFLUX: Korpus, kula, dekiel: mosiądz Uszczelnienie wałka: EPDM Uszczelnienie kuli: PTFE Maksymalne ciśnienie pracy: 10 bar Zakres temperatury pracy: 5 - Materiał sitka filtra: AISI 04 Rączka: aluminium 50,65,9 4,85 8,40 9,54 14,11 17,64 0,4 Zawory posiadają atest Państwowego Zakładu Higieny Zawór kulowy BIOFLUX 1/" z filtrem ww motyl Zawór kulowy BIOFLUX /4" z filtrem ww motyl Zawór kulowy BIOFLUX 1" z filtrem ww motyl Zawór kulowy BIOFLUX 1 1/4" z filtrem ww rączka Zawór kulowy BIOFLUX 1 1/" z filtrem ww rączka Sitko 400 mm do zaworu kulowego BIOFLUX 1/" Sitko 400 mm do zaworu kulowego BIOFLUX /4" Sitko 400 mm do zaworu kulowego BIOFLUX 1" Sitko 400 mm do zaworu kulowego BIOFLUX 1 1/4" ,0 16,0,00 41,0 8,50,5,5,60 4,5 Sitko 400 mm do zaworu kulowego BIOFLUX 1 1/" ,85 1

13 Zawory kulowe Przypompowe zawory kulowe S Zawór S/C TERM zaworów kulowych: Korpus: Uszczelnienie wałka: Uszczelnienie kuli: Maksymalne ciśnienie: Maksymalna temperatura pracy: Zakres pomiaru temperatury: Klasa termometru: Obudowa termometru: Zawór S TERM mosiądz EPDM teflon 10 bar 0 - plastik Zawór S TERM Zawór kulowy z termometrem. gwint wewnętrzny 1" / kołnierz na nakrętkę 1 1/" GW. Zawór S/C TERM Zawór kulowy z termometrem z zaworem zwrotnym. gwint wewnętrzny 1" / kołnierz na nakrętkę 1 1/" GW. Pompa cyrkulacyjna dostawa bez pompy (opcjonalnie) Zawór S Zawór kulowy. zewnętrzny 1 1/" / kołnierz na nakrętkę 1 1/" GW. Zawór różnicy ciśnień / przelewowy T 5 (opcja) Zawór S Przypompowy zawór kulowy S 1" z żeliwną nakrętką G 1 1/", uszczelką EPDM Przypompowy zawór kulowy S TERM 1" z żeliwną nakrętką G 1 1/", uszczelką EPDM Przypompowy zawór kulowy S/C TERM 1" z żeliwną nakrętką G 1 1/", uszczelką EPDM Zawór różnicy ciśnień / przelewowy T ,50 8,50 0,40 5,40 1

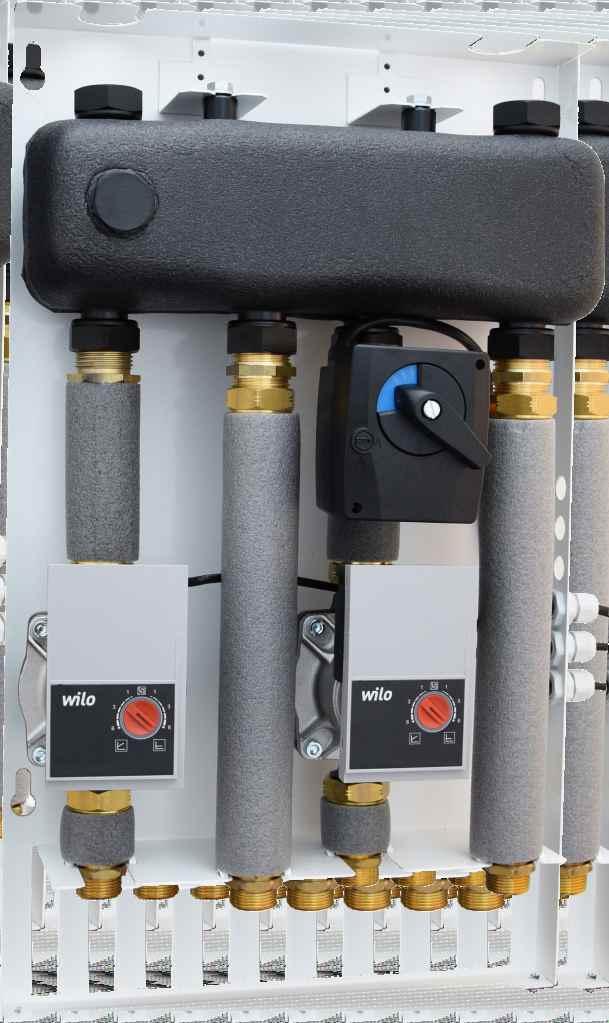

14 System MIX-BOX DN 0 - kompletny system regulacji dla lub obiegów grzewczych Idealny system dla wiszących kotłów gazowych System do 0 kw System MIX-BOX dostępny jest z dwoma typami pomp Wilo Yonos Para RS 15/6 RKA Grundfos UPM Auto L System MIX-BOX jest kompletnym systemem rozdziału obiegów grzewczych w instalacji z wiszącym kotłem grzewczym, zarówno standardowym jak i kondensacyjnym. Może obsługiwać maksymalnie trzy obiegi grzewcze. Obiegi grzewcze mogą być pompowe lub pompowo-mieszające z zaworem mieszającym obrotowym lub termostatycznym. Grupy pompowe wyposażone są w pompę WILO typu Yonos Para 15/6 RKA lub Grundfos UPM Auto L Szafka systemu MIX -BOX jest wykonana w wersji naściennej. : Materiał rozdzielacza: Materiał grup pompowych: Maks. temperatura pracy: Maks. ciśnienie pracy: Napięcie zasilania pomp i siłownika: Zakres temp. pracy mieszacza termostat.: 14 stal mosiądz, miedź 6 bar 0 VAC, 50 Hz o 0-4 C strona kotłowa - GW 1" (nakrętka) strona instalacyjna - GZ /4"

15 System MIX-BOX Gotowe wersje systemów Zestaw MIX-BOX 1 - zestaw obiegów grzewczych w tym jeden z zaworem mieszającym obrotowym i siłownikiem elektrycznym Zestaw MIX-BOX 1 z grupami SA 8 i SMT 8 z pompami WILO Yonos Para RS 15/6 RKA ,00 Zestaw MIX-BOX 1 z grupami SA 8 i SMT 8 z pompami Grundfos UPM Auto L ,00 Zestaw MIX-BOX 1 zawiera: 1. Szafkę naścienną P (art. nr: 60400). Rozdzielacz CX F (art. nr: 60401). Grupę SA 8 MIX BOX 0 z pompą Wilo lub Grundfos (patrz strona 17), 4. Grupę SMT 8 MIX BOX 0 z pompą Wilo lub Grundfos (patrz strona 17), Zestaw MIX-BOX - zestaw obiegów grzewczych w tym jeden z zaworem mieszającym termostatycznym Zestaw MIX-BOX z grupami SA 8 i SMTC 8 z pompami WILO Yonos Para RS 15/6 RKA Zestaw MIX-BOX z grupami SA 8 i SMTC 8 z pompami Grundfos UPM Auto L , ,00 Zestaw zawiera: 1. Szafkę naścienną P (art. nr: 60400). Rozdzielacz CX F (art. nr: 60401). Grupę SA 8 MIX BOX 0 z pompą Wilo lub Grundfos (patrz strona 17), 4. Grupę SMTC 8 MIX BOX 0 z pompą Wilo lub Grundfos (patrz strona 17), Zestaw MIX-BOX - zestaw obiegów grzewczych z zaworami mieszającymi obrotowymi i siłownikami elektrycznymi Zestaw MIX-BOX z grupami SMT 8 z pompami WILO Yonos Para RS 15/6 RKA Zestaw MIX-BOX z grupami SMT 8 z pompami Grundfos UPM Auto L , ,00 Zestaw zawiera: 1. Szafkę naścienną P (art. nr: 60400). Rozdzielacz CX F (art. nr: 60401). Grupę SMT 8 MIX BOX 0 z pompą Wilo lub Grundfos (patrz strona 17), 4. Grupę SMT 8 MIX BOX 0 z pompą Wilo lub Grundfos (patrz strona 17), Zestaw MIX-BOX 4 - zestaw obiegów grzewczych bez zaworów mieszających Zestaw MIX-BOX 4 z grupami SA 8 z pompami WILO Yonos Para RS 15/6 RKA Zestaw MIX-BOX 4 z grupami SA 8 z pompami Grundfos UPM Auto L , ,00 Zestaw zawiera: 1. Szafkę naścienną P (art. nr: 60400). Rozdzielacz CX F (art. nr: 60401). Grupę SA 8 MIX BOX 0 z pompą Wilo lub Grundfos (patrz strona 17), 4. Grupę SA 8 MIX BOX 0 z pompą Wilo lub Grundfos (patrz strona 17), 15

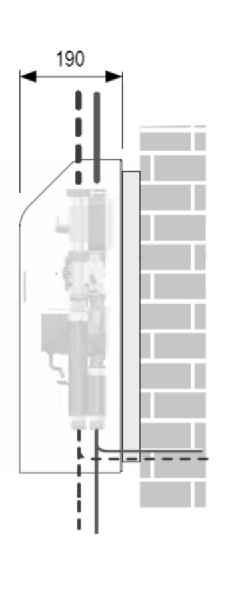

16 System MIX-BOX Szafka montażowa P - wersja naścienna Wymiary szafki P na obiegi grzewcze: 590x5x190 (wysokość / szerokość / głębokość). Wymiary szafki P na obiegi grzewcze: 590x490x190 (wysokość / szerokość / głębokość). e Szafka naścienna P dla systemu MIX-BOX dla stref grzewczych ,0 Szafka naścienna P dla systemu MIX-BOX dla stref grzewczych ,0 Rozdzielacz CX - lub -obwodowy z wbudowaną mini zwrotnicą hydrauliczną Rozdzielacz CX wykonany jest ze stali, malowanej na czarno i jest izolowany. Wyposażony jest w mini zwrotnicę hydrauliczną która za pomocą śruby zaślepiającej może być otwarta (patrz rysunek). 1" F e 1" F Rozdzielacz CX F dla systemu MIX-BOX dla stref grzewczych ,0 Rozdzielacz CX F dla systemu MIX-BOX dla stref grzewczych ,0 1" F 5 MINI Zwrotnica hydrauliczna Schemat przepływu pomiędzy zasilaniem i powrotem. Śruba zamykająca Śruba zaślepiająca zwrotnicę hydrauliczną 16

17 System MIX-BOX Grupa pompowa SA 8 MIX-BOX 0 Grupa pompowa SA 8 MIX-BOX 0 bez zaworu mieszającego wyposażona jest w zawór zwrotny, izolację rur i pompę WILO lub GRUNDFOS. Podłączenie 1"GZ Zawór zwrotny Grupa SA 8 MIX-BOX 0 z pompą WILO Yonos Para RS 15/6 RKA ,70 Grupa SA 8 MIX-BOX 0 z pompą Grundfos UPM Auto L ,70 Pompa Podłączenie /4"GZ Grupa pompowa SMT 8 MIX-BOX 0 Podłączenie 1"GZ Zawór miesz. obrotowy z siłownikiem MP 10 Zawór zwrotny Grupa mieszająco pompowa SMT 8 MIX-BOX 0 wyposażona jest w drogowy zawór mieszający DN 0 - Kvs 6,, zawór zwrotny, izolację rur. Ponadto grupa wyposażona jest w pompę WILO lub GRUNDFOS, oraz w siłownik zaworu mieszającego MP 10-0 / 140 (0 VAC, -punkt., 140 sek/90st). Pompa Grupa SMT 8 MIX-BOX 0 z pompą WILO Yonos Para RS 15/6 RKA ,0 Grupa SMT 8 MIX-BOX 0 z pompą Grundfos UPM Auto L ,0 Podłączenie /4"GZ Grupa pompowa SMTC 8 MIX-BOX 0 Podłączenie 1"GZ Zawór zwrotny Zawór miesz. termostatyczny Grupa mieszająco pompowa SMTC 8 MIX-BOX 0 wyposażona jest w 0 drogowy termostatyczny zawór mieszający DN 0, zakres regulacji 0-4 C, zawór zwrotny, izolację rur. Grupa wyposażona jest w pompę firmy WILO lub GRUNDFOS. Pompa Grupa SMTC 8 MIX-BOX 0 z pompą WILO Yonos Para RS 15/6 RKA ,70 Grupa SMTC 8 MIX-BOX 0 z pompą Grundfos UPM Auto L ,70 Podłączenie /4"GZ Wyposażenie dodatkowe systemu MIX-BOX Zaślepki Zaślepki gdy nie mamy podłączonej grupy pompowej 1 kpl. = zaślepki 1", uszczelki ,00 17

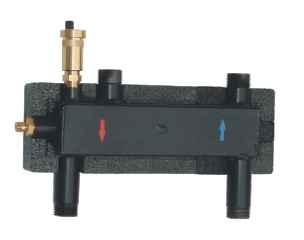

18 System MIX-BOX Zwrotnica hydrauliczna CPN MIX-BOX Zwrotnica hydrauliczna CPN MIX-BOX wykonana została ze stali. Fabrycznie wyposażona jest w izolację, tulejkę nurnikową 1/" do czujnika temperatury, odpowietrznik automatyczny /8" z zaworem stopowym 1/", dwa śrubunki mosiężne 1" w/z. Wyprodukowana została dla zapewnienia pełnej regulacji systemu MIX-BOX. Materiał: Maks. przepływ: stal ST 7.1 1,7 m/h EPP czarna 40 g/l 1" GZ Zwrotnica CPN MIX-BOX z izolacją (dla systemów MIX-BOX dwuobwodowych) Zwrotnica CPN MIX-BOX z izolacją (dla systemów MIX-BOX trzyobwodowych) ,40 1,80 Potrzebujesz zestaw na obiegi? Dostosuj zestaw MIX-BOX do swoich potrzeb. SZAFKA P SA 8 MIX-BOX 0 SMT 8 MIX-BOX 0 lub ROZDZIELACZ CX F 18 SMTC 8 MIX-BOX 0 lub

19 Grupy pompowe DN 5 - kompletny system regulacji System do mocy 45 kw Grupy pompowe DN 5 wyposażone w pompę firmy WILO lub Grundfos Grupa bezpieczeństwa UNI X MINI bar Łącznik L 90 MINI dla podłączenia grupy bezp. Rozdzielacz centralnego ogrzewania C 60 - DN 5,, 4-obwodowy Uchwyty naścienne dla rozdzielacza c.o. DELTA Łączniki TBN 70 dla podłączenia rozdzielacza C 60, 70-DN 5 z zwrotnicą hydrauliczną CPN 70 Zwrotnica hydrauliczna CPN 70 - DN 5 System do mocy 110 kw Grupy pompowe DN 5 wyposażone w pompę firmy WILO lub Grundfos Grupa bezpieczeństwa UNI X MAGNUM bar Łącznik L 90 MAGNUM dla podłączenia grupy bezp. Rozdzielacz centralnego ogrzewania C DN 5,, 4, 5 lub 6-obwodowy Uchwyty naścienne dla rozdzielacza c.o. DELTA Łączniki TBN 100 dla podłączenia rozdzielacza C 100-DN 5 z zwrotnicą hydrauliczną CPN 100-DN40 Zwrotnica hydrauliczna CPN DN 40 UWAGA! Dla rozdzielacza C 100 6F zamiast uchwytów DELTA potrzebne są wsporniki 19

20 System DN 5 do mocy 45 kw Zwrotnica hydrauliczna CPN 70 - DN 5 (1 ) Zwrotnica hydrauliczna CPN 70 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa 1/"). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", zawór spustowy 1/", cztery śrubunki 1" żeliwne, uchwyty naścienne. Uchwyty w zestawie Materiał: Maks. przepływ: stal ST 7.1,5 m/h EPP czarna 40 g/l 1" Zwrotnica CPN 70 - DN 5 z wyposażeniem dodatkowym Łącznik TBN 70 / z izolacją dla podłączenia CPN 70 - DN 5 z C 60 F - DN 5 Łącznik TBN 70 / z izolacją dla podłączenia CPN 70 - DN 5 z C 60 F - DN 5 Łącznik TBN 70 / 4 z izolacją dla podłączenia CPN 70 - DN 5 z C 60 4F - DN ,00 51,0 56,40 61,40 Rozdzielacz centralnego ogrzewania C 60 - DN 5 (1 ) Dwukomorowy stalowy rozdzielacz C 60 -, lub 4 obwodowy DN 5 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 0 po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. Materiał: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: strona instalacyjna: strona kotłowa: (opcja) Uchwyty Delta Zawór zwrotny dla rozdzielacza Rozdzielacz C 60 F - DN 5 dwuobwodowy z izolacją Rozdzielacz C 60 F - DN 5 trzyobwodowy z izolacją Rozdzielacz C 60 4 F - DN 5 czteroobwodowy z izolacją Uchwyty mocujące rozdzielacz na ścianie DELTA Zawór zwrotny do rozdzielacza C 60, CN 70, C 100, CN DN 5 - do każdej grupy z mieszaczem. 0 stal ST kw przy DT 00C 15 mm 15 mm nakrętka GW 1 1/" GZ 1" EPP czarna 40 g/l ,70 169,10 7,10 4,0 8,70

21 System DN 5 do mocy 55 kw Zwrotnica hydrauliczna CPN 70 - DN 5 (1 ) Zwrotnica hydrauliczna CPN 70 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa 1/"). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", zawór spustowy 1/", cztery śrubunki 1" żeliwne, uchwyty naścienne. Materiał: Maks. przepływ: Uchwyty w zestawie stal ST 7.1,5 m/h EPP czarna 40 g/l 1" Zwrotnica CPN 70 - DN 5 z wyposażeniem dodatkowym Łącznik TBN 70 / z izolacją dla podłączenia CPN 70 - DN 5 z C 70 F - DN 5 Łącznik TBN 70 / z izolacją dla podłączenia CPN 70 - DN 5 z C 70 F - DN 5 Łącznik TBN 70 / 4 z izolacją dla podłączenia CPN 70 - DN 5 z C 70 4F - DN 5 Łącznik TBN 70 / 5 z izolacją dla podłączenia CPN 70 - DN 5 z C 70 5F - DN ,00 51,0 56,40 61,40 68,60 Rozdzielacz centralnego ogrzewania C 70 - DN 5 (1 ) Dwukomorowy stalowy rozdzielacz C 70 -,, 4 lub 5 obwodowy DN 5 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 0 po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. Materiał: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: strona instalacyjna: strona kotłowa: (opcja) Uchwyty Delta Zawór zwrotny dla rozdzielacza C70-DN5 Rozdzielacz C 70 F - DN 5 dwuobwodowy z izolacją Rozdzielacz C 70 F - DN 5 trzyobwodowy z izolacją Rozdzielacz C 70 4 F - DN 5 czteroobwodowy z izolacją Rozdzielacz C 70 5 F - DN 5 pięcioobwodowy z izolacją Uchwyty mocujące rozdzielacz na ścianie DELTA Zawór zwrotny dla grup pompowych z mieszaczem do rozdzielacza C 70 stal ST kw przy DT 00C 15 mm 15 mm nakrętka GW 1 1/" GZ 1" EPP czarna 40 g/l ,40 199,90 64,40 77,40 4,0 1,60 1

22 System DN 5 do mocy 80 kw Zwrotnica hydrauliczna CPN DN (1 1/4 ) Zwrotnica hydrauliczna CPN 100 DN wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa 1/"). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", zawór spustowy 1/", cztery śrubunki 1 1/4" żeliwne, uchwyty naścienne. Łącznik TBN 101 (opcja) Materiał: Maks. przepływ: Moc grzewcza: Połączenie z rozdzielaczem: Uchwyty w zestawie stal ST 7.1 4,5 m/h EPP czarna 40 g/l 1 1/4" do 80 kw przy DT 00C Łącznik TBN 101 Zwrotnica CPN DN z wyposażeniem dodatkowym Łącznik TBN 101 / z izolacją dla podłączenia CPN DN z C 100 F - DN 5 Łącznik TBN 101 / z izolacją dla podłączenia CPN DN z C 100 F - DN 5 Łącznik TBN 101 / 4 z izolacją dla podłączenia CPN DN z C 100 4F - DN 5 Łącznik TBN 101 / 5 z izolacją dla podłączenia CPN DN z C 100 5F - DN 5 Łącznik TBN 101 / 6 z izolacją dla podłączenia CPN DN z C 100 6F - DN ,00 107,10 117,50 11,60 1,50 14,00 Rozdzielacz centralnego ogrzewania C DN 5 (1 ) Dwukomorowy stalowy rozdzielacz C 100 -,, 4, 5 lub 6 obwodowy DN 5 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 0 po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. UWAGA! Do rozdzielacza C F DN 5 zamiast uchwytów DELTA stosowane są wsporniki na podłoże (nr. art.:607040). Materiał: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: strona instalacyjna: strona kotłowa: (opcja) Uchwyty Delta Zawór zwrotny dla rozdzielacza Rozdzielacz C 100 F - DN 5 dwuobwodowy z izolacją Rozdzielacz C 100 F - DN 5 trzyobwodowy z izolacją Rozdzielacz C F - DN 5 czteroobwodowy z izolacją Rozdzielacz C F - DN 5 pięcioobwodowy z izolacją Rozdzielacz C F - DN 5 sześcioobwodowy z izolacją Wsporniki do montażu rozdzielacza na podłożu (1kpl. = sztuki) Uchwyty mocujące rozdzielacz na ścianie DELTA Zawór zwrotny do rozdzielacza C 60, CN 70, C 100, CN DN 5 - do każdej grupy z mieszaczem. stal ST kw przy DT 00C 15 mm 15 mm nakrętka GW 1 1/" GZ 1 1/4" EPP czarna 40 g/l ,0 90,70 99,80 491,60 585,50 54,80 4,0 8,70

23 System DN 5 do mocy 110 kw Zwrotnica hydrauliczna CPN DN 40 (1 1/ ) Zwrotnica hydrauliczna CPN 100 DN 40 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa "). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", cztery śrubunki 1 1/" żeliwne, stopa montażowa. Łącznik TBN 100 (opcja) Materiał: Maks. przepływ: Moc grzewcza: Połączenie z rozdzielaczem: stal ST 7.1 6,5 m/h EPP czarna 40 g/l 1 1/" do 10 kw przy DT 00C Łącznik TBN 100 Zwrotnica CPN DN 40 z wyposażeniem dodatkowym Łącznik TBN 100 / z izolacją dla podłączenia CPN DN 40 z C 100 F - DN 5 Łącznik TBN 100 / z izolacją dla podłączenia CPN DN 40 z C 100 F - DN 5 Łącznik TBN 100 / 4 z izolacją dla podłączenia CPN DN 40 z C 100 4F - DN 5 Łącznik TBN 100 / 5 z izolacją dla podłączenia CPN DN 40 z C 100 5F - DN 5 Łącznik TBN 100 / 6 z izolacją dla podłączenia CPN DN 40 z C 100 6F - DN ,00 107,10 117,50 11,60 1,50 14,00 Rozdzielacz centralnego ogrzewania C DN 5 Dwukomorowy stalowy rozdzielacz C 100 -,, 4, 5 lub 6 obwodowy DN 5 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 0 po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. UWAGA! Do rozdzielacza C F - DN 5 zamiast uchwytów DELTA stosowane są wsporniki na podłoże (nr. art.:607040). Materiał: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: strona instalacyjna: strona kotłowa: (opcja) Uchwyty Delta Zawór zwrotny dla rozdzielacza Rozdzielacz C 100 F - DN 5 dwuobwodowy z izolacją Rozdzielacz C 100 F - DN 5 trzyobwodowy z izolacją Rozdzielacz C F - DN 5 czteroobwodowy z izolacją Rozdzielacz C F - DN 5 pięcioobwodowy z izolacją Rozdzielacz C F - DN 5 sześcioobwodowy z izolacją Wsporniki do montażu rozdzielacza na podłożu (1kpl. = sztuki) Uchwyty mocujące rozdzielacz na ścianie DELTA Zawór zwrotny do rozdzielacza C 60, CN 70, C 100, CN DN 5 - do każdej grupy z mieszaczem. stal ST kw przy DT 00C 15 mm 15 mm nakrętka GW 1 1/" GZ 1 1/4" EPP czarna 40 g/l ,0 90,70 99,80 491,60 585,50 54,80 4,0 8,70

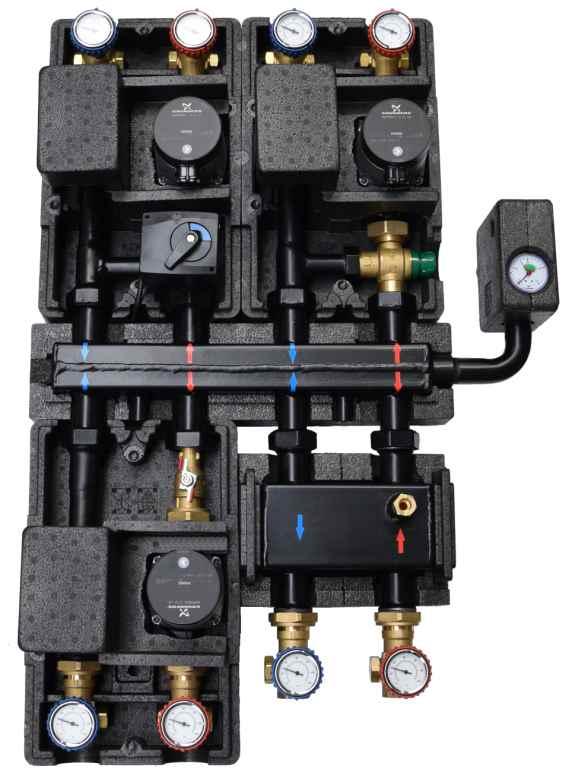

24 NOWOŚĆ Nowe systemy grup pompowych Nowe systemy do mocy 40 kw i 7 kw UWAGA! Grupy skierowane w dół mają odwrócone zasilanie z powrotem (odwrotnie niż w standardzie). Często zdarza się, że w kotłowni brakuje miejsca na urządzenia centralnego ogrzewania. Firma Womix wychodzi naprzeciw oczekiwaniom klienta, dlatego nowe systemy grup pompowych zostały skonstruowane tak, aby zwiększyć kompaktowość kotłowni. 4

25 NOWOŚĆ Nowy system grup pompowych - rozdzielacz CN 70 - DN 5 System do mocy 40 kw Grupy pompowe DN 5 wyposażone w pompę firmy WILO lub Grundfos Grupa bezpieczeństwa UNI X MINI bar Łącznik L 90 MINI dla podłączenia grupy bezp. Rozdzielacz centralnego ogrzewania CN 70 - DN 5 Zwrotnica hydrauliczna CPN MINI - DN 5 Uproszczony schemat ideowy instalacji - nie zaznaczano standardowych elementów instalacyjnych jak również schematu zabezpieczeń kotłowni 5

26 NOWOŚĆ Nowe systemy grup pompowych DN 5 do mocy 40 kw Zwrotnica hydrauliczna CPN MINI - DN 5 (1 ) Zwrotnica hydrauliczna CPN MINI - DN 5 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz w podłączenie dla czujnika temperatury. W zestawie znajduje się tulejka nurnikowa do czujnika temperatury 1/". Materiał: Maks. przepływ: stal ST 7.1,5 m/h EPP czarna 40 g/l 1 1/" GZ Zwrotnica CPN MINI - DN 5 z wyposażeniem dodatkowym ,00 Rozdzielacz centralnego ogrzewania CN 70 - DN 5 Dwukomorowy stalowy rozdzielacz CN 70 - DN 5 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie L. Materiał: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: strona instalacyjna: strona kotłowa: (opcja) Zawór zwrotny dla rozdzielacza stal ST kw przy DT 00C 15 mm 15 mm nakrętka GW 1 1/" nakrętka GW 1 1/" EPP czarna 40 g/l UWAGA! Grupy pompowe skierowane w dół muszą mieć stronę zasilającą z lewej strony (odwrotnie niż w standardzie). Rozdzielacz CN 70 / F - DN 5 z izolacją Rozdzielacz CN 70 /5 F - DN 5 z izolacją Uchwyty mocujące rozdzielacz na ścianie L Zawór zwrotny do rozdzielacza C 60, CN 70, C 100, CN DN 5 - do każdej grupy z mieszaczem ,70 187,10 1,00 8,70

27 NOWOŚĆ Nowy system grup pompowych - rozdzielacz CN DN 5 System do mocy 7 kw Rozdzielacz centralnego ogrzewania CN DN 5 Grupy pompowe DN 5 wyposażone w pompę firmy WILO lub Grundfos Zwrotnica hydrauliczna CPN DN Uchwyty naścienne dla rozdzielacza c.o. DELTA Łączniki TBCN dla podłączenia rozdzielacza CN 100 z zwrotnicą hydrauliczną CPN DN Uproszczony schemat ideowy instalacji - nie zaznaczano standardowych elementów instalacyjnych jak również schematu zabezpieczeń kotłowni 7

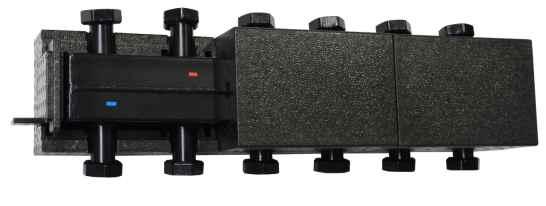

28 NOWOŚĆ Nowy systemy grup pompowych DN 5 do mocy 7 kw Zwrotnica hydrauliczna CPN DN (1Zwrotnica 1/4 ) hydrauliczna CPN 100 DN wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa 1/"). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", zawór spustowy 1/", cztery śrubunki 1 1/4" żeliwne, uchwyty naścienne. Łącznik TBCN (opcja) Materiał: Maks. przepływ: Moc grzewcza: Połączenie z rozdzielaczem: Uchwyty w zestawie stal ST 7.1 4,5 m/h EPP czarna 40 g/l 1 1/4" do 80 kw przy DT 00C Łącznik TBN 101 Zwrotnica CPN DN z wyposażeniem dodatkowym Łącznik TBCN z izolacją dla podłączenia CPN DN z CN DN ,00 107,10 Rozdzielacz centralnego ogrzewania CN DN 5 Dwukomorowy stalowy rozdzielacz CN DN5 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. Materiał: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: strona instalacyjna: strona kotłowa: (opcja) Uchwyty Delta Zawór zwrotny dla rozdzielacza stal ST kw przy DT 00C 15 mm 15 mm nakrętka GW 1 1/" nakrętka GW 1 1/" EPP czarna 40 g/l UWAGA! Grupy pompowe skierowane w dół muszą mieć stronę zasilającą z lewej strony (odwrotnie niż w standardzie). Rozdzielacz CN 100 / F - DN 5 z izolacją Rozdzielacz CN 100 /5 F - DN 5 z izolacją Rozdzielacz CN 100 4/7 F - DN 5 z izolacją Uchwyty mocujące rozdzielacz na ścianie DELTA Zawór zwrotny do rozdzielacza C 60, CN 70, C 100, CN DN 5 - do każdej grupy z mieszaczem ,60 1,10 48,40 4,0 8,70

29 Grupy pompowe DN 5, DN Izolacja grupy pompowej pasuje do systemów DN 5 i DN. Dzięki otwartej przestrzeni w miejscu zamontowania pompy mamy możliwość zmian ustawień pompy elektronicznej, obserwacji stanu pracy, oraz chronimy elektronikę pompy przed wysoką temperaturą. Izolacja jest tak zaprojektowana aby pasowała do grup z zasilaniem z prawiej jak i z lewej strony. 9

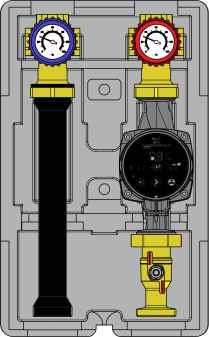

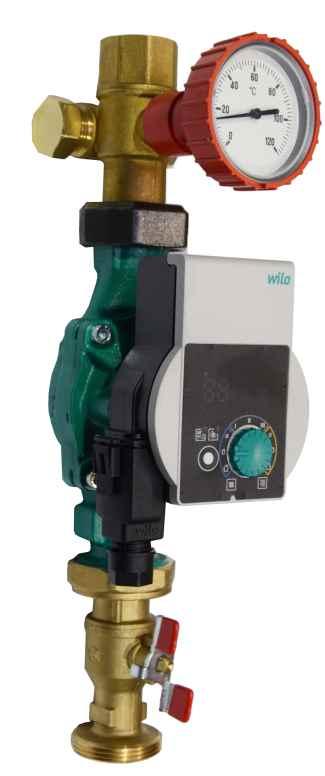

30 Grupy pompowe DN 5 Grupa pompowa SA 15 - DN 5 (1 ) Kompaktowa grupa pompowa SA 15 - DN 5 wyposażona jest w trzy mosiężne zawory kulowe w tym dwa z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Rozstaw osi: Uszczelnienia: strona instalacji: strona kotłowa: Długość zabudowy pompy: Grupa SA 15 - DN 5 (1 ) z izolacją, bez pompy Grupa SA 15 - DN 5 (1 ) z izolacją, z pompą Grundfos Alpha 5-60 Grupa SA 15 - DN 5 (1 ) z izolacją, z pompą Grundfos UPM Auto L 5-70 Grupa SA 15 - DN 5 (1 ) z izolacją, z pompą WILO Yonos Pico 5/1-6 Grupa SA 15 - DN 5 (1 ) z izolacją, z pompą WILO Yonos Pico 5/1-8 Grupa SA 15 - DN 5 (1 ) z izolacją, z pompą WILO Stratos Pico 5/1-6 EPP czarna 60 g/l 15 mm VITON lub EPDM GW 1 GZ 1 1/ 180 mm ,70 41,0 94,90 65,10 46,00 461,90 Grupa mieszająco - pompowa SMT 15 - DN 5 (1 ) Kompaktowa grupa mieszająco - pompowa SMT 15 - DN 5 wyposażona jest w mosiężny trzydrogowy zawór mieszający typu T, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Zawór mieszający MIX MT wyposażony jest w beipass. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. Dodatkowo aby zapewnić automatyczną pracę zaworu mieszającego należy grupę wyposażyć w siłownik MP 10-10Nm. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Rozstaw osi: Uszczelnienia: kvs zaworu mieszającego: strona instalacji: strona kotłowa: Długość zabudowy pompy: Grupa SMT 15 - DN 5 (1 ) z dr. mieszaczem, bez pompy Grupa SMT 15 - DN 5 (1 ) z dr. mieszaczem, z pompą Grundfos Alpha 5-60 Grupa SMT 15 - DN 5 (1 ) z dr. mieszaczem, z pompą Grundfos UPM Auto L 5-70 Grupa SMT 15 - DN 5 (1 ) z dr. mieszaczem, z pompą WILO Yonos Pico 5/1-6 Grupa SMT 15 - DN 5 (1 ) z dr. mieszaczem, z pompą WILO Yonos Pico 5/1-8 Grupa SMT 15 - DN 5 (1 ) z dr. mieszaczem, z pompą WILO Stratos Pico 5/1-6 0 EPP czarna 60 g/l 15mm VITON lub EPDM 8, GW 1 GZ 1 1/ 180mm ,0 460,80 4,80 41,0 510,40 509,0

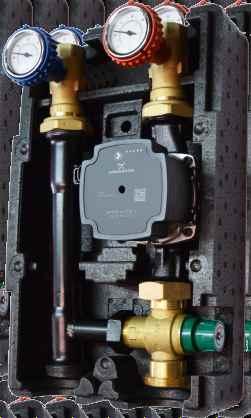

31 Grupy pompowe DN 5 Grupa mieszająco - pompowa SMTC DN 5 (1 ) C Kompaktowa grupa mieszająco - pompowa SMTC DN 5 wyposażona jest w termostatyczny mosiężny trzydrogowy zawór mieszający THERMO (kv,7) o zakresie regulacji temperatury 0 o 47 C, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Rozstaw osi: kv zaworu mieszającego: Zakres regulacji mieszacza: Uszczelnienia: strona instalacji: strona kotłowa: Długość zabudowy pompy: 0 Grupa SMTC DN 5 (1 ) bez pompy, regulacja 0-47 C Grupa SMTC DN 5 (1 ) z pompą Grundfos Alpha 5-60, regulacja 0-470C Grupa SMTC DN 5 (1 ) z pompą Grundfos UPM Auto L 5-70, regulacja 0-470C Grupa SMTC DN 5 (1 ) z pompą WILO Yonos Pico 5/1-6, regulacja 0-470C Grupa SMTC DN 5 (1 ) z pompą WILO Yonos Pico 5/1-8, regulacja 0-470C Grupa SMTC DN 5 (1 ) z pompą WILO Stratos Pico 5/1-6, regulacja 0-470C EPP czarna 60 g/l 15mm, C VITON lub EPDM GW 1 GZ 1 1/ 180mm ,00 507,10 81,00 450,90 549,00 547,90 Grupa mieszająco - pompowa SMTC 15 - DN 5 (1 ) C Kompaktowa grupa mieszająco - pompowa SMTC 15 - DN 5 wyposażona jest w termostatyczny mosiężny trzydrogowy zawór mieszający THERMO (kv,7) o zakresie regulacji temperatury 5o 60 C, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Rozstaw osi: kv zaworu mieszającego: Zakres regulacji mieszacza: Uszczelnienia: strona instalacji: strona kotłowa: Długość zabudowy pompy: 0 Grupa SMTC 15 - DN 5 (1 ) bez pompy, regulacja 5-60 C Grupa SMTC 15 - DN 5 (1 ) z pompą Grundfos Alpha 5-60, regulacja 5-600C Grupa SMTC 15 - DN 5 (1 ) z pompą Grundfos UPM Auto L 5-70, regulacja 5-600C Grupa SMTC 15 - DN 5 (1 ) z pompą WILO Yonos Pico 5/1-6, regulacja 5-600C Grupa SMTC 15 - DN 5 (1 ) z pompą WILO Yonos Pico 5/1-8, regulacja 5-600C Grupa SMTC 15 - DN 5 (1 ) z pompą WILO Stratos Pico 5/1-6, regulacja 5-600C EPP czarna 60 g/l 15mm, C VITON lub EPDM GW 1 GZ 1 1/ 180mm ,00 507,10 81,00 450,90 549,00 547,90 1

32 System DN 5 Wyposażenie dodatkowe systemu DN 5 Uchwyty Delta Grupa UNI X MINI (7,6 kw) Zawór zwrotny do rozdzielacza C 60, CN 70, C 100, CN DN 5 Łącznik TBN 70, 100, 101 Grupa UNI X MAGNUM (00 kw) Zawór zwrotny dla rozdzielacza C70-DN5 Łącznik L 90 MINI/MAGNUM Siłownik MP Wsporniki do montażu rozdzielacza na podłożu (1 kpl.= sztuki) Łącznik S ,0 patrz str. 7 55,10 149,00 10,50 15,0 10,0 8,70 1,60 54, ,0 56,40 61,40 68,60 Łącznik stalowy TBN 101/ z izolacją dla podłączenia zwrotnicy CPN DN z rozdzielaczem C F - DN5 Łącznik stalowy TBN 101/ z izolacją dla podłączenia zwrotnicy CPN DN z rozdzielaczem C F - DN5 Łącznik stalowy TBN 101/4 z izolacją dla podłączenia zwrotnicy CPN DN z rozdzielaczem C F - DN5 Łącznik stalowy TBN 101/5 z izolacją dla podłączenia zwrotnicy CPN DN z rozdzielaczem C F - DN5 Łącznik stalowy TBN 101/6 z izolacją dla podłączenia zwrotnicy CPN DN z rozdzielaczem C F - DN ,10 117,50 11,60 1,50 14,00 Łącznik stalowy TBN 100/ z izolacją dla podłączenia zwrotnicy CPN DN 40 z rozdzielaczem C F - DN5 Łącznik stalowy TBN 100/ z izolacją dla podłączenia zwrotnicy CPN DN 40 z rozdzielaczem C F - DN5 Łącznik stalowy TBN 100/4 z izolacją dla podłączenia zwrotnicy CPN DN 40 z rozdzielaczem C F - DN5 Łącznik stalowy TBN 100/5 z izolacją dla podłączenia zwrotnicy CPN DN 40 z rozdzielaczem C F - DN5 Łącznik stalowy TBN 100/6 z izolacją dla podłączenia zwrotnicy CPN DN 40 z rozdzielaczem C F - DN ,10 117,50 11,60 1,50 14,00 Uchwyty naścienne Delta dla rozdzielaczy C 60,C 70,C 100, CN DN5 Siłownik MP 10 Grupa bezp. 1 UNI X MINI z zaworem bezp. bar (1/ x/4 ), odpowietrz., manometrem 0-4 bar i izolacją Grupa bezp. 1 1/4 UNI X MAGNUM z zaworem bezp. bar (1 x1 1/4 ), odpowietrz., manometrem 0-4 bar i izolacją Łącznik stalowy L 90 MINI dla podłączenia grupy UNI X MINI z rozdzielaczem C 70 Łącznik stalowy L 90 MAGNUM dla podłączenia grupy UNI X MAGNUM z rozdzielaczem C 100 Łącznik stalowy S dla podłączenia naczynia z rozdzielaczem C 60, 70 Zawór zwrotny do rozdzielacza C 60, CN 70, C 100, CN DN 5 - do każdej grupy z mieszaczem. Zawór zwrotny do rozdzielacza C 70 - DN 5 - zalecany do każdej grupy z mieszaczem. Wsporniki do montażu rozdzielacza na podłożu (1 kpl.= sztuki) Łącznik stalowy TBN 70/ z izolacją dla podłączenia zwrotnicy CPN 70 - DN 5 z rozdzielaczem C 60, 70 F-DN 5 Łącznik stalowy TBN 70/ z izolacją dla podłączenia zwrotnicy CPN 70 - DN 5 z rozdzielaczem C 60, 70 F-DN 5 Łącznik stalowy TBN 70/4 z izolacją dla podłączenia zwrotnicy CPN 70 - DN 5 z rozdzielaczem C 60, 70 4 F-DN 5 Łącznik stalowy TBN 70/5 z izolacją dla podłączenia zwrotnicy CPN 70 - DN 5 z rozdzielaczem C 70 5 F - DN 5

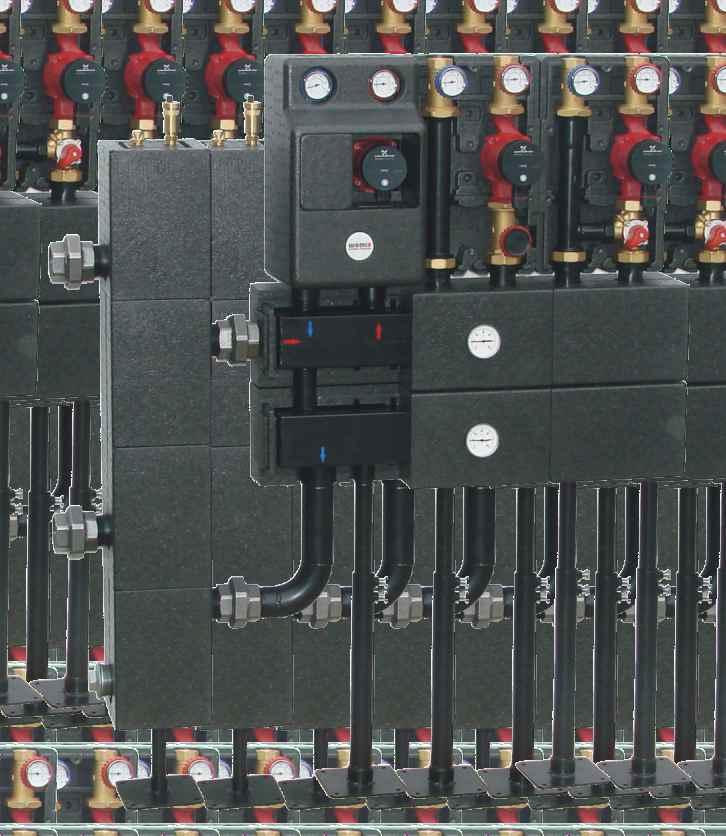

33 Grupy pompowe DN - kompletny system regulacji System do 10 kw Grupy pompowe DN 5, DN wyposażone w pompę firmy WILO lub Grundfos Grupa bezpieczeństwa UNI X MAGNUM bar Łącznik L 90 MAGNUM dla podłączenia grupy bezp. Rozdzielacz centralnego ogrzewania C DN,, 4, 5 lub 6-obwodowy Uchwyty naścienne dla rozdzielacza c.o. DELTA Łączniki TBN 100 dla podłączenia rozdzielacza C 100 z zwrotnicą hydrauliczną CPN 100 Zwrotnica hydrauliczna CPN DN 40 UWAGA! Dla rozdzielacza C 100 6F zamiast uchwytów DELTA potrzebne są wsporniki System do 0 kw Grupy pompowe DN 5, DN wyposażone w pompę firmy WILO lub Grundfos Rozdzielacz centralnego ogrzewania C DN,, 4, 5 lub 6-obwodowy Łącznik TBN 10 - DN 50 dla podłączenia rozdzielacza C 100 z zwrotnicą hydrauliczną CPN 10 - DN 50 Wsporniki do montażu rozdzielacza C 100 na podłożu Zwrotnica hydrauliczna CPN 10 - DN 50

34 System DN do mocy 80 kw Zwrotnica hydrauliczna CPN DN (1Zwrotnica 1/4 ) hydrauliczna CPN 100 DN wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa 1/"). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", zawór spustowy 1/", cztery śrubunki 1 1/4" żeliwne, uchwyty naścienne. Łącznik TBN 101 (opcja) Materiał: Maks. przepływ: Moc grzewcza: Połączenie z rozdzielaczem: Uchwyty w zestawie stal ST 7.1 4,5 m/h EPP czarna 40 g/l 1 1/4" do 80 kw przy DT 00C Łącznik TBN 101 Zwrotnica CPN DN z wyposażeniem dodatkowym Łącznik TBN 101 / z izolacją dla podłączenia CPN DN z C 100 F - DN 5 Łącznik TBN 101 / z izolacją dla podłączenia CPN DN z C 100 F - DN 5 Łącznik TBN 101 / 4 z izolacją dla podłączenia CPN DN z C 100 4F - DN 5 Łącznik TBN 101 / 5 z izolacją dla podłączenia CPN DN z C 100 5F - DN 5 Łącznik TBN 101 / 6 z izolacją dla podłączenia CPN DN z C 100 6F - DN ,00 107,10 117,50 11,60 1,50 14,00 Rozdzielacz centralnego ogrzewania C DN Dwukomorowy stalowy rozdzielacz C DN,, 4, 5 lub 6 obwodowy DN został stworzony w celu ułatwienia montażu grup pompowych DN. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 0 po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. UWAGA! Aby podłączyć grupy pompowe DN należy do rozdzielacza dokupić dodatkowe łączniki DN 1 1/4 x lub łączniki z wbudowanym zaworem kulowym (patrz zdjęcie obok). UWAGA! Do rozdzielacza C F - DN zamiast uchwytów DELTA stosowane są wsporniki na podłoże (nr. art.:607040). (opcja) Łącznik DN 1 1/4 x Łącznik DN 1 1/4 x z wbudowanym zaworem z mosiężną nakrętką kulowym, z mosiężną nakrętką Materiał: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: strona instalacyjna: strona kotłowa: Uchwyty Delta Rozdzielacz C 100 F - DN dwuobwodowy z izolacją Rozdzielacz C 100 F - DN trzyobwodowy z izolacją Rozdzielacz C F - DN czteroobwodowy z izolacją Rozdzielacz C F - DN pięcioobwodowy z izolacją Rozdzielacz C F - DN sześcioobwodowy z izolacją Wsporniki do montażu rozdzielacza na podłożu (1kpl. = sztuki) - dla rozdzielacza C F DN Uchwyty mocujące rozdzielacz na ścianie DELTA Redukcja do montażu grup DN 5 na rozdzielaczu C 100, C cena za kpl. - sztuki Łącznik DN 1 1/4 x z mosiężną nakrętką - cena za 1 szt. Łącznik DN 1 1/4 x z wbudowanym zaworem kulowym, z mosiężną nakrętką - cena za 1 szt. Łącznik DN 1 1/4 x z mosiężną nakrętką, z zaworem zwrotnym dla grup SMT - cena za 1 szt. 4 stal ST kw przy DT 00C 15 mm 15 mm GZ 1 1/4" GZ 1 1/4" EPP czarna 40 g/l ,0 90,70 99,80 491,60 585,50 54,80 4,0 0,90 14,0,50 9,50

35 System DN do mocy 10 kw Zwrotnica hydrauliczna CPN DN 40 (1 1/ ) Zwrotnica hydrauliczna CPN 100 DN 40 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa "). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", cztery śrubunki 1 1/" żeliwne, stopa montażowa. Łącznik TBN 100 (opcja) Materiał: Maks. przepływ: Moc grzewcza: Połączenie z rozdzielaczem: stal ST 7.1 6,5 m/h EPP czarna 40 g/l 1 1/" do 10 kw przy DT 00C Łącznik TBN 100 Zwrotnica CPN DN 40 z wyposażeniem dodatkowym Łącznik TBN 100 / z izolacją dla podłączenia CPN DN 40 z C 100 F - DN 5 Łącznik TBN 100 / z izolacją dla podłączenia CPN DN 40 z C 100 F - DN 5 Łącznik TBN 100 / 4 z izolacją dla podłączenia CPN DN 40 z C 100 4F - DN 5 Łącznik TBN 100 / 5 z izolacją dla podłączenia CPN DN 40 z C 100 5F - DN 5 Łącznik TBN 100 / 6 z izolacją dla podłączenia CPN DN 40 z C 100 6F - DN ,00 107,10 117,50 11,60 1,50 14,00 Rozdzielacz centralnego ogrzewania C DN Dwukomorowy stalowy rozdzielacz C DN,, 4, 5 lub 6 obwodowy DN został stworzony w celu ułatwienia montażu grup pompowych DN. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 0 po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. UWAGA! Aby podłączyć grupy pompowe DN należy do rozdzielacza dokupić dodatkowe łączniki DN 1 1/4 x lub łączniki z wbudowanym zaworem kulowym (patrz zdjęcie obok). UWAGA! Do rozdzielacza C F - DN zamiast uchwytów DELTA stosowane są wsporniki na podłoże (nr. art.:607040). (opcja) Łącznik DN 1 1/4 x Łącznik DN 1 1/4 x z wbudowanym zaworem z mosiężną nakrętką kulowym, z mosiężną nakrętką Materiał: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strony kotłowej: strona instalacyjna: strona kotłowa: Uchwyty Delta Rozdzielacz C 100 F - DN dwuobwodowy z izolacją Rozdzielacz C 100 F - DN trzyobwodowy z izolacją Rozdzielacz C F - DN czteroobwodowy z izolacją Rozdzielacz C F - DN pięcioobwodowy z izolacją Rozdzielacz C F - DN sześcioobwodowy z izolacją Wsporniki do montażu rozdzielacza na podłożu (1kpl. = sztuki) - dla rozdzielacza C F DN Uchwyty mocujące rozdzielacz na ścianie DELTA Redukcja do montażu grup DN 5 na rozdzielaczu C 100, C cena za kpl. - sztuki Łącznik DN 1 1/4 x z mosiężną nakrętką - cena za 1 szt. Łącznik DN 1 1/4 x z wbudowanym zaworem kulowym, z mosiężną nakrętką - cena za 1 szt. Łącznik DN 1 1/4 x z mosiężną nakrętką, z zaworem zwrotnym dla grup SMT - cena za 1 szt. stal ST kw przy DT 00C 15 mm 15 mm GZ 1 1/4" GZ 1 1/4" EPP czarna 40 g/l ,0 90,70 99,80 491,60 585,50 54,80 4,0 0,90 14,0,50 9,50 5

36 System DN do mocy 0 kw Zwrotnica hydrauliczna CPN 10 - DN 50 ( ) Łącznik TBN 10 - DN 50 (opcja) Zwrotnica hydrauliczna CPN 10 - DN 50 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa "). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", cztery śrubunki " żeliwne oraz stopa montażowa. Materiał: Maks. przepływ: Moc grzewcza: Połączenie z rozdzielaczem: stal ST 7.1 9,5 m/h EPP czarna 40 g/l " do 0 kw przy DT 00C Łącznik TBN 10 - DN 50 Zwrotnica CPN 10 - DN 50 z wyposażeniem dodatkowym Łącznik TBN 10 - DN 50 dla podłączenia CPN 10 - DN 50 z C DN ,00,10 Rozdzielacz centralnego ogrzewania C DN Dwukomorowy stalowy rozdzielacz C DN,, 4, 5 lub 6 obwodowy DN został stworzony w celu ułatwienia montażu grup pompowych DN. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz wyposażony jest w dwa termometry i dwie mufy 1/" spustowe. UWAGA! Aby podłączyć grupy pompowe DN należy do rozdzielacza dokupić dodatkowe łączniki DN 1 1/4 x lub łączniki z wbudowanym zaworem kulowym (patrz zdjęcie obok). (opcja) Łącznik DN 1 1/4 x Łącznik DN 1 1/4 x z wbudowanym zaworem z mosiężną nakrętką kulowym, z mosiężną nakrętką Wsporniki Materiał: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strona instalacyjna: strona kotłowa: Rozdzielacz C 100 F - DN dwuobwodowy z izolacją Rozdzielacz C 100 F - DN trzyobwodowy z izolacją Rozdzielacz C F - DN czteroobwodowy z izolacją Rozdzielacz C F - DN pięcioobwodowy z izolacją Rozdzielacz C F - DN sześcioobwodowy z izolacją Wsporniki do montażu rozdzielacza na podłożu (1kpl. = sztuki) Redukcja do montażu grup DN 5 na rozdzielaczu C 100, C cena za kpl. - sztuki Łącznik DN 1 1/4 x z mosiężną nakrętką - cena za 1 szt. Łącznik z wbudowanym zaworem kulowym DN 1 1/4 x z mosiężną nakrętką - cena za 1 szt. Łącznik DN 1 1/4 x z mosiężną nakrętką, z zaworem zwrotnym dla grup SMT - cena za 1 szt. 6 stal ST bar 0 kw przy DT 00C 15 mm GZ 1 1/4" " EPP czarna 40 g/l ,70 455,90 611,00 690,50 817,00 54,80 0,90 14,0,50 9,50

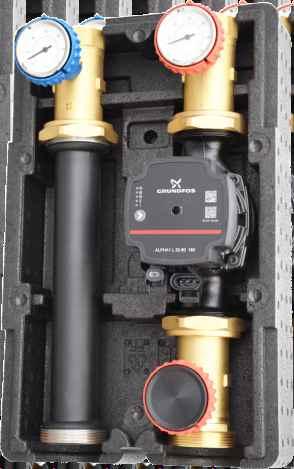

37 Grupy pompowe DN Grupa pompowa SA 15 - DN (1 1/4 ) Kompaktowa grupa pompowa SA 15 - DN wyposażona jest w dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej, łącznik z zaworem zwrotnym i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Rozstaw osi: Uszczelnienia: strona instalacji: strona kotłowa: Długość zabudowy pompy: Grupa pompowa SA 15 - DN (1 1/4 ) Grupa pompowa SA 15 - DN (1 1/4 ) Grupa pompowa SA 15 - DN (1 1/4 ) Grupa pompowa SA 15 - DN (1 1/4 ) Grupa pompowa SA 15 - DN (1 1/4 ) z izolacją, bez pompy z izolacją z pompą Grundfos Alpha - 60 z izolacją z pompą Grundfos Alpha 1L - 60 z izolacją z pompą WILO Yonos Pico 0/1-6 z izolacją z pompą WILO Yonos Pico 0/1-8 EPP czarna 60 g/l 15mm VITON lub EPDM GW 1 1/4 GZ 180mm ,70 597,80 498,00 440,90 555,10 Grupa mieszająco - pompowa SMT 15 - DN (1 1/4 ) Kompaktowa grupa mieszająco - pompowa SMT 15 - DN wyposażona jest w mosiężny trzydrogowy zawór mieszający typu T, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej, łącznik z zaworem zwrotnym i izolację. Na życzenie grupa może być wyposażona w pompę Grundfos lub WILO. Dodatkowo aby zapewnić automatyczną pracę zaworu mieszającego należy grupę wyposażyć w siłownik MP 10-10Nm. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Rozstaw osi: Uszczelnienia: Kvs zaworu mieszającego: strona instalacji: strona kotłowa: Długość zabudowy pompy: Grupa pompowa SMT 15 - DN (1 1/4 ) Grupa pompowa SMT 15 - DN (1 1/4 ) Grupa pompowa SMT 15 - DN (1 1/4 ) Grupa pompowa SMT 15 - DN (1 1/4 ) Grupa pompowa SMT 15 - DN (1 1/4 ) z izolacją, z mieszaczem -dr., bez pompy z izolacją, z mieszaczem -dr., z Grundfos Alpha - 60 z izolacją, z mieszaczem -dr., z Grundfos Alpha 1L - 60 z izolacją, z mieszaczem -dr., z WILO Yonos Pico 0/1-6 z izolacją, z mieszaczem -dr., z WILO Yonos Pico 0/1-8 EPP czarna 60 g/l 15mm VITON lub EPDM 17,0 GW 1 1/4 GZ 180mm ,0 651,0 551,0 50,00 616,10 7

38 System DN Wyposażenie dodatkowe grup DN Wsporniki Łącznik DN 11/4 x z mosiężną nakrętką Siłownik MP Łącznik TBN 100, 101 Łącznik S Łącznik L 90 MINI/MAGNUM Uchwyty Delta Grupa UNI X MAGNUM (00 kw) Łącznik z wbudowanym zaworem kulowym DN 11/4 x z mosiężną nakrętką Łącznik TB 10 - DN 50 Redukcja do montażu grup DN 5 na rozdzielaczu C 100, C DN Uchwyty naścienne Delta dla rozdzielacza C 60, C 70, C 100, CN DN5 Siłownik MP 10 Grupa bezp. 1 1/4 UNI X MAGNUM z zaworem bezp. bar (1 x1 1/4 ), odpowietrz., manometrem 0-4 bar i izolacją Łącznik stalowy L 90 MAGNUM dla podłączenia grupy UNI X MAGNUM z rozdzielaczem C 100 Łącznik stalowy S dla podłączenia naczynia z rozdzielaczem C 60, 70 Łącznik DN 1 1/4 x z mosiężną nakrętką - cena za 1 szt. Łącznik z wbudowanym zaworem kulowym DN 1 1/4 x z mosiężną nakrętką - cena za 1 szt. Łącznik z wbudowanym zaworem zwrotnym DN 1 1/4 x z mosiężną nakrętką - cena za 1 szt. Redukcja do montażu grup DN 5 na rozdzielaczu C 100, C DN - cena za kpl. - sztuki Zawór zwrotny do rozdzielacza C 60, CN 70, C 100, CN DN 5 - zalecany do każdej grupy z mieszaczem ,0 patrz str ,00 15,0 10,0 14,0,50 9,50 0,90 8,70 Zawór zwrotny do rozdzielacza C 70 - DN 5 - zalecany do każdej grupy z mieszaczem. Wsporniki do montażu rozdzielacza na podłożu (1 kpl.= sztuki) ,60 54, ,10 117,50 11,60 1,50 14, ,10 117,50 11,60 1,50 14,00 Łącznik stalowy TBN 101/ z izolacją dla podłączenia zwrotnicy CPN DN z rozdzielaczem C 100- F - DN5 Łącznik stalowy TBN 101/ z izolacją dla podłączenia zwrotnicy CPN DN z rozdzielaczem C 100- F - DN5 Łącznik stalowy TBN 101/4 z izolacją dla podłączenia zwrotnicy CPN DN z rozdzielaczem C F - DN5 Łącznik stalowy TBN 101/5 z izolacją dla podłączenia zwrotnicy CPN DN z rozdzielaczem C F - DN5 Łącznik stalowy TBN 101/6 z izolacją dla podłączenia zwrotnicy CPN DN z rozdzielaczem C F - DN5 Łącznik stalowy TBN 100/ z izolacją dla podłączenia zwrotnicy CPN DN 40 z rozdzielaczem C 100- F - DN5 Łącznik stalowy TBN 100/ z izolacją dla podłączenia zwrotnicy CPN DN 40 z rozdzielaczem C 100- F - DN5 Łącznik stalowy TBN 100/4 z izolacją dla podłączenia zwrotnicy CPN DN 40 z rozdzielaczem C F - DN5 Łącznik stalowy TBN 100/5 z izolacją dla podłączenia zwrotnicy CPN DN 40 z rozdzielaczem C F - DN5 Łącznik stalowy TBN 100/6 z izolacją dla podłączenia zwrotnicy CPN DN 40 z rozdzielaczem C F - DN5 8

39 System DN 50 SYSTEM DN 50 - kompletny system regulacji Rozdzielacz centralnego ogrzewania C 10 - DN 50 lub obwodowy Zwrotnica hydrauliczna CPN 10 - DN 65 Wsporniki do montażu rozdzielacza C 10 na podłożu Łącznik TBN 10 - DN 65 dla podłączenia rozdzielacza C 10 - DN 50 z zwrotnicą hydrauliczną CPN 10 - DN 65 9

40 System DN 50 System do mocy 50kW Zwrotnica hydrauliczna CPN 10 - DN 65 ( 1/ ) Łącznik TBN 10 - DN 65 (opcja) Zwrotnica hydrauliczna CPN 10 - DN 65 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa "). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", cztery śrubunki 1/" żeliwne, stopa montażowa. Materiał: Maks. przepływ: Moc grzewcza: Połączenie z rozdzielaczem: stal ST m/h EPP czarna 40 g/l 1/" do 50 kw przy DT 00C Łącznik TBN 10 - DN 65 Zwrotnica CPN 10 - DN 65 z wyposażeniem dodatkowym Łącznik TBN 10 - DN 65 dla podłączenia CPN 10 - DN 65 z C 10 - DN ,00 47,60 Rozdzielacz centralnego ogrzewania C 10 - DN 50 Dwukomorowy stalowy rozdzielacz C 10 - DN 50 lub obwodowy DN 50 został stworzony w celu ułatwienia montażu grup pompowych DN 5,, 40, 50. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz wyposażony jest w dwa termometry i dwie mufy 1/" spustowe. Materiał: Moc grzewcza: Rozstaw osi: strony instalacyjnej: strona instalacyjna: strona kotłowa: Rozdzielacz C 10 F - DN 50 dwuobwodowy z izolacją Rozdzielacz C 10 F - DN 50 trzyobwodowy z izolacją Wsporniki do montażu rozdzielacza na podłożu (1kpl. = sztuki) 40 stal ST bar 50 kw przy DT 00C 50 mm GZ " 1/" EPP czarna 40 g/l ,00 848,00 54,80

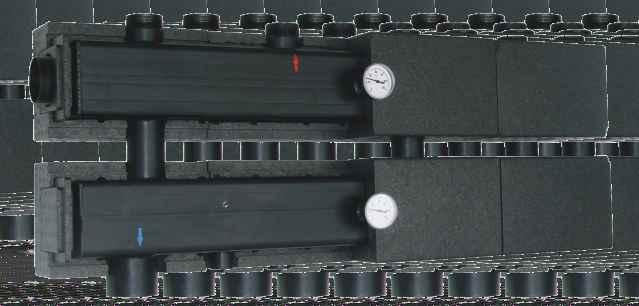

41 Wsporniki do montażu rozdzielacza na podłożu Podłączenie kotła DN 5 lub DN Rozdzielacz dla kotłów wiszących Łącznik do podłączenia rozdzielacza ze zwrotnicą CPN Rozdzielacz centralnego ogrzewania C 15, C 150 lub obwodowy Zwrotnica hydrauliczna Grupa pompowa DN 5,, 40,50 Wsporniki do montażu rozdzielacza na podłożu Grupa pompowa DN 5,, 40,50 Grupa pompowa DN 5,, 40,50 Kompletny system do kaskady kotłów wiszących NOWOŚĆ KOMPLETNY SYSTEM DO KASKADY KOTŁÓW WISZĄCYCH 41

42 NOWOŚĆ SYSTEM DO KASKADY KOTŁÓW WISZĄCYCH System do kaskady kotłów wiszących System do 50 kw Zwrotnica hydrauliczna Podłączenie kotła DN 5 lub DN Wsporniki do montażu rozdzielacza na podłożu Zalety systemu: - kompletny system, - szybki, ułatwiony montaż, -brak możliwości popełnienia błędu przez montera, -możliwość bezpośredniego podłączenia z systemem kotłowni. Rozdzielacz dla kotłów wiszących System został zaprojektowany tak, aby pasował do wszystkich kotłów wiszących dostępnych na rynku o szerokości nie większej niż 650 mm. Skontaktuj się, aby przekazać nam informacje o tym jaką kaskadę kotłów budujesz, a my wyprodukujemy dla Ciebie rozdzielacz dopasowany do Twoich potrzeb. Ważne informacje jakie powinieneś nam przekazać to: podłączenie kotła DN 5 czy DN, zasilanie z kotła z lewej czy z prawej strony oraz rozstaw pomiędzy króćcami. System będzie produkowany pod zamówienie, dlatego termin realizacji zamówienia wynosi 7 dni roboczych od potwierdzenia rysunku i daty wpłaty zaliczki. Każdorazowo będziemy prosić o wpłacenie 50% zaliczki na poczet produkcji oraz nie będzie możliwości zwrotu w/w towaru. 4

43 NOWOŚĆ SYSTEM DO KASKADY KOTŁÓW WISZĄCYCH System kaskadowy dla kotłów wiszących o mocy do 155 kw Moc przy DT 150C Przepływ [m /h] 155,00 155,00 155,00 9,00 9,00 9, IV kwartał 018 IV kwartał 018 IV kwartał IV kwartał 018 IV kwartał 018 Rozdzielacz dla kotłów - DN 65 z izolacją Rozdzielacz dla kotłów - DN 65 z izolacją Rozdzielacz dla 4 kotłów - DN 65 z izolacją Moc przy DT 150C Przepływ [m /h] Zwrotnica CPN 50 - DN 65 z izolacją 155,00 Łącznik DN 65 dla podłączenia rozdzielacza DN 65 z CPN 50 - DN 65 Pojemność [l] 9,00 6 System kaskadowy dla kotłów wiszących o mocy do 10 kw Moc przy DT 150C Przepływ [m /h] 10,00 10,00 10,00 1,00 1,00 1, IV kwartał 018 IV kwartał 018 IV kwartał 018 Przepływ [m /h] Pojemność [l] 1, IV kwartał 018 IV kwartał 018 Rozdzielacz dla kotłów - DN 80 z izolacją Rozdzielacz dla kotłów - DN 80 z izolacją Rozdzielacz dla 4 kotłów - DN 80 z izolacją Moc przy DT 150C Zwrotnica CPN 50 - DN 80 z izolacją 10,00 Łącznik DN 80 dla podłączenia rozdzielacza DN 80 z CPN 50 - DN 80 System kaskadowy dla kotłów wiszących o mocy do 50 kw Moc przy DT 150C Przepływ [m /h] 50,00 50,00 50,00 0,00 0,00 0, IV kwartał 018 IV kwartał 018 IV kwartał 018 Przepływ [m /h] Pojemność [l] IV kwartał 018 IV kwartał 018 Rozdzielacz dla kotłów - DN 100 z izolacją Rozdzielacz dla kotłów - DN 100 z izolacją Rozdzielacz dla 4 kotłów - DN 100 z izolacją Moc przy DT 150C Zwrotnica CPN 00 - DN 100 z izolacją 50,00 0,00 Łącznik DN 100 dla podłączenia rozdzielacza DN 100 z CPN 00 - DN System kaskadowy dla kotłów wiszących o mocy do 50 kw Moc przy DT 150C Przepływ [m /h] 50,00 50,00 50,00 0,00 0,00 0, IV kwartał 018 IV kwartał 018 IV kwartał 018 Przepływ [m /h] Pojemność [l] IV kwartał 018 IV kwartał IV kwartał 018 IV kwartał 018 IV kwartał 018 Rozdzielacz dla kotłów - DN 15 z izolacją Rozdzielacz dla kotłów - DN 15 z izolacją Rozdzielacz dla 4 kotłów - DN 15 z izolacją Moc przy DT 150C Zwrotnica CPN 00 - DN 15 z izolacją 50,00 0,00 Łącznik DN 15 dla podłączenia rozdzielacza DN 15 z CPN 00 - DN 15 6 Wyposażenie Grupa przyłączeniowa do pompy DN (dla każdego kotła w kaskadzie) Grupa bezpieczeństwa dla kotła do mocy 50 kw Grupa bezpieczeństwa dla kotła do mocy 150 kw 4

44 NOWOŚĆ SYSTEM DO 50 kw SYSTEM do 50 kw Zwrotnica hydrauliczna CPN 00 - DN 100 Grupa pompowa DN 5,, 40,50 Grupa pompowa DN 5,, 40,50 Grupa pompowa DN 5,, 40,50 Rozdzielacz centralnego ogrzewania C 15, C 150 lub obwodowy Wsporniki do montażu rozdzielacza na podłożu 44

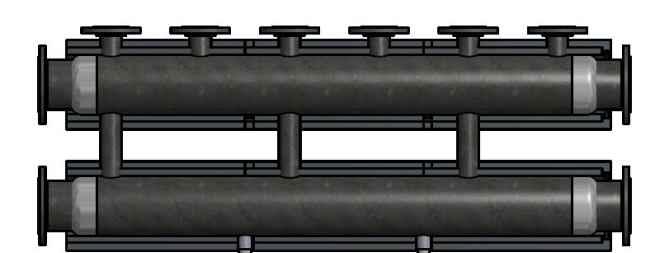

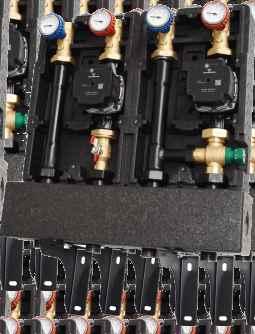

45 NOWOŚĆ SYSTEM DO 50 kw Zwrotnica hydrauliczna CPN 50, 00 Zwrotnice hydrauliczne CPN wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1"), oraz od dolnej strony w spust (mufa 1"). Materiał: Maks. przepływ: Moc grzewcza: stal ST m /h (w zależności od modelu) EPP czarna 40 g/l kw (w zależności od modelu) Stopy montażowe w zestawie Zwrotnica CPN 50 - DN 65 z izolacją Zwrotnica CPN 50 - DN 80 z izolacją Zwrotnica CPN 00 - DN 100 z izolacją Zwrotnica CPN 00 - DN 15 z izolacją Moc przy DT 150C Przepływ [m /h] Pojemność [l] 155,00 10,00 9,00 1, IV kwartał 018 IV kwartał 018 Moc przy DT 150C Przepływ [m /h] Pojemność [l] 50,00 50,00 0,00 0, IV kwartał 018 IV kwartał 018 Rozdzielacz centralnego ogrzewania C 15, C 150 Dwukomorowy stalowy rozdzielacz C 15, C 150, lub obwodowy został stworzony w celu ułatwienia montażu grup pompowych DN 5,, 40, 50. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz wyposażony jest w dwa termometry i dwie mufy 1/" spustowe. Materiał: Moc grzewcza: Rozdzielacz C 15 F - DN 65 dwuobwodowy z izolacją Rozdzielacz C 15 F - DN 65 trzyobwodowy z izolacją Rozdzielacz C 15 F - DN 80 dwuobwodowy z izolacją Rozdzielacz C 15 F - DN 80 trzyobwodowy z izolacją Rozdzielacz C 150 F - DN 100 dwuobwodowy z izolacją Rozdzielacz C 150 F - DN 100 trzyobwodowy z izolacją Rozdzielacz C 150 F - DN 15 dwuobwodowy z izolacją Rozdzielacz C 150 F - DN 15 trzyobwodowy z izolacją stal ST bar kw przy DT 00C EPP czarna 40 g/l Moc przy DT 150C Przepływ [m /h] 155,00 155,00 9,00 9, IV kwartał 018 IV kwartał 018 Moc przy DT 150C Przepływ [m /h] 10,00 10,00 1,00 1, IV kwartał 018 IV kwartał 018 Moc przy DT 150C Przepływ [m /h] 50,00 50,00 0,00 0, IV kwartał 018 IV kwartał 018 Moc przy DT 150C Przepływ [m /h] 50,00 50,00 0,00 0, IV kwartał 018 IV kwartał 018 Wsporniki do montażu rozdzielacza na podłożu (1kpl. = sztuki) ,80 45

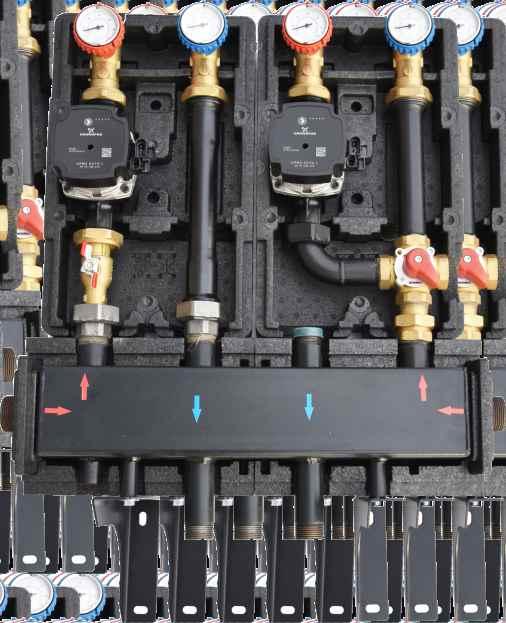

46 Gotowe systemy grup pompowych Zestaw D Idealny zestaw do domowych kotłowni Uproszczony schemat ideowy instalacji - nie zaznaczano standardowych elementów instalacyjnych, jak również schematu zabezpieczeń kotłowni. Wszystkie grupy wyposażone w pompę Grundfos UPM AUTO L 5-70 Każda grupa SMT 15 - DN 5 z pompą Grundfos w zestawie D wyposażona jest w siłownik zaworu mieszającego MP 10-0 / 140 i zawór zwrotny. Ponadto każdy zestaw D posiada uchwyty naścienne Delta. 46

47 Gotowe systemy grup pompowych Zestaw D1 - zestaw obiegów grzewczych w tym jeden z zaworem mieszającym obrotowym i siłownikiem elektrycznym Zestaw D1 z grupami SA 15 i SMT 15 - DN5 z pompami Grundfos UPM Auto L ,90 Zestaw D1 zawiera: 1. Rozdzielacz C 60 F - DN 5,. Grupę SA 15 - DN 5 z pompą Grundfos UPM Auto L 5-70,. Grupę SMT 15 DN 5 z pompą Grundfos UPM Auto L 5-70, 4. Uchwyty naścienne DELTA, 5. Zawór zwrotny do rozdzielacza C 60 - DN 5, 6. Siłownik MP 10-0 / 140 z adapterem nr A 101. Zestaw D - zestaw obiegów grzewczych w tym jeden z zaworem mieszającym termostatycznym Zestaw D z grupami SA 15 i SMTC 15 - DN5 z pompami Grundfos UPM Auto L ,70 Zestaw zawiera: 1. Rozdzielacz C 60 F - DN 5,. Grupę SA 15 - DN 5 z pompą Grundfos UPM Auto L 5-70,. Grupę SMTC DN 5 z pompą Grundfos UPM Auto L 5-70, 4. Uchwyty naścienne DELTA, 5. Zawór zwrotny do rozdzielacza C 60 - DN 5, Zestaw D - zestaw obiegów grzewczych z zaworami mieszającymi obrotowymi i siłownikami elektrycznymi Zestaw D z grupami SMT 15 - DN5 z pompami Grundfos UPM Auto L ,80 Zestaw zawiera: 1. Rozdzielacz C 60 F - DN 5,. Dwie grupy SMT 15 DN 5 z pompami Grundfos UPM Auto L 5-70,. Uchwyty naścienne DELTA, 4. Dwa zawory zwrotne do rozdzielacza C 60 - DN 5, 5. Dwa siłowniki MP 10-0 / 140 z adapterami nr A 101. Zestaw D4 - zestaw obiegów grzewczych bez zaworów mieszających Zestaw D4 z grupami SA 15 - DN5 z pompami Grundfos UPM Auto L ,0 Zestaw zawiera: 1. Rozdzielacz C 60 F - DN 5,. Dwie grupy SA 15 - DN 5 z pompami Grundfos UPM Auto L 5-70,. Uchwyty naścienne DELTA. 47

48 Gotowe systemy grup pompowych Zestaw W Zestaw, który ochroni Twój stałopalny kocioł Uproszczony schemat ideowy instalacji - nie zaznaczano standardowych elementów instalacyjnych, jak również schematu zabezpieczeń kotłowni. Obieg ciepłej wody użytkowej Obieg centralnego ogrzewania Grupa pompowa SA 15 - DN 5 Grupa pompowa SMR DN 5 z 4-dr. zaworem mieszającym MIX M 4-5 (kv1) bez siłownika W skład zestawu W wchodzą: - Grupa pompowa SA 15 - DN 5 (1"), - Grupa z mieszaczem 4-drogowym SMR DN 5(1"), - Kolektor kotłowy z izolacją, - Uchwyty naścienne DELTA. Zestaw W bez pomp Zestaw W z pompami UPM AUTO L ,10 74,50

49 Grupy pompowe do regulacji temperatury powrotu do kotła Grupa mieszająco - pompowa SMR DN 5 (1 ) Kompaktowa grupa mieszająco - pompowa SMR DN 5 wyposażona jest w mosiężny czterodrogowy zawór mieszający MIX M 4-5 (kv1), dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos. Dodatkowo aby zapewnić automatyczną pracę zaworu mieszającego należy grupę wyposażyć w siłownik MP 10 10Nm. UWAGA! Grupa dostarczana jest z stroną zasilającą z lewej strony. Strony mogą być zamieniane. Rozstaw osi: Uszczelnienia: kv zaworu mieszającego: strona instalacji: strona kotłowa: Długość zabudowy pompy: Grupa SMR DN 5 (1 ) z 4 dr. mieszaczem, bez pompy Grupa SMR DN 5 (1 ) z 4 dr. mieszaczem, z pompą Grundfos UPM AUTO L 5-70 EPP czarna 60 g/l 15mm VITON lub EPDM 1 GW 1 GW 1 180mm ,10 0,00 Wyposażenie dodatkowe Siłownik zaworu mieszającego MP 10 Uproszczony schemat ideowy instalacji - nie zaznaczano standardowych elementów instalacyjnych, jak również schematu zabezpieczeń kotłowni. Patrz strona 7. 49

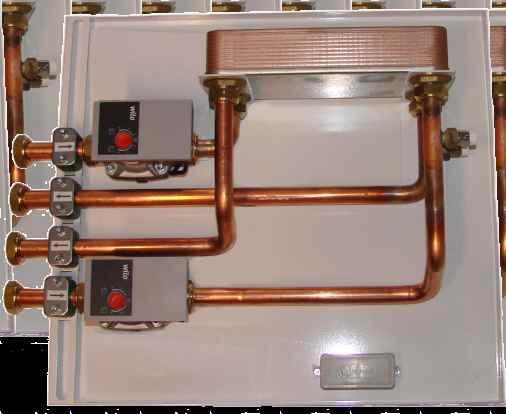

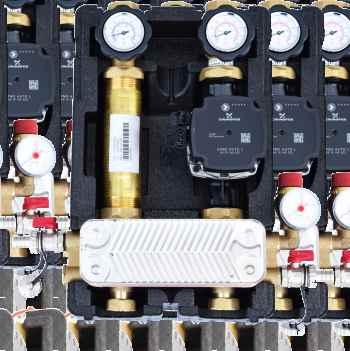

50 Grupy z wymiennikiem Grupa z płytowym wymiennikiem BW - system rozdzielający Kompaktowa grupa pompowa BW - DN 5 wyposażona jest w dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej, łącznik, zawór zwrotny, płytowy wymiennik ciepła, grupę bezpieczeństwa,5 bar z manometrem o zakresie 0-4 bar, dwa zawory spustowe, uchwyty naścienne i izolację. Rozstaw osi: Uszczelnienia: Długość zabudowy pompy: Materiał płytowego wymiennika: Ilość płyt: Grupa BW 0 z 0-płytowym wymiennikiem ciepła, z pompą Grundfos UPM Auto L 5-70 Grupa BW 0 z 0-płytowym wymiennikiem ciepła, z pompą Grundfos UPM Auto L C EPP czarna 40 g/l 15mm VITON lub EPDM 1 GW 180mm AISI 16 L 0 lub ,50 555,70 Grupa pompowa z płytowym wymiennikiem GW B - dwupompowa odseparowująca układy np. kominka/kotła/sieć cieplna z instalacją c.o. Kompaktowa grupa pompowa GW wyposażona jest w płytowy wymiennik ciepła B (przyłącze 1") z liczbą płyt 0, 0, dwie pompy Wilo Yonos Para RS 15/6 RKA, komplet rur miedzianych fi mm, dwa ręczne odpowietrzniki (strona pierwotna i wtórna), skrzynkę elektryczną z kostką. Grupa zamontowana jest na stalowej płycie lakierowanej proszkowo. Wymagamy montować grupę GW z filtrami (ochrona pomp i wymiennika przed zanieczyszczeniami stałymi) i zaworami odcinającymi oraz zwrotnymi (możliwość demontażu pomp lub wymiennika). Maks. temperatura pracy dla pompy Yonos Para RS15/6 RKA Uszczelnienia: Podłączenie wymiennika: Podłączenie instalacji: Długość zabudowy pompy: Materiał płytowego wymiennika: Ilość płyt: Wymiary płyty montażowej: Montaż: Grupa GW B 0, z pompami Yonos Para RS 15/6 RKA, z wymiennikiem 0-płytowym B - 0 Grupa GW B 0, z pompami Yonos Para RS 15/6 RKA, z wymiennikiem 0-płytowym B - 0 Szafka zamykająca grupę GW1, GW B - malowana proszkowo 50 6 bar VITON lub EPDM 1 GZ 1 GW (nakrętka) 10mm AISI 04 0 lub 0 500x550 mm (szerokość/wysokość) naścienny - 4 wkręty ,50 676,0 7,00

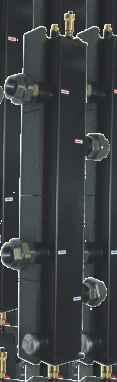

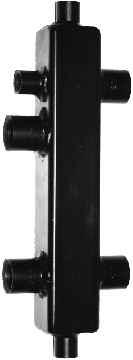

51 Zwrotnice hydrauliczne Zwrotnice hydrauliczne CPN - produkty do systemów grup pompowych Profil [ mm ] Przepływ [m /h] Pojemność [l] Zwrotnica CPN 60 - DN 0 z izolacją Zwrotnica CPN MINI - DN 5 z izolacją Zwrotnica CPN 70 - DN 5 z izolacją Zwrotnica CPN DN z izolacją Zwrotnica CPN DN 40 z izolacją Zwrotnica CPN 10 - DN 50 z izolacją Zwrotnica CPN 10 - DN 65 z izolacją ,70,50,50 4,50 6,50 9,50 18,00 0,7 1,5 1,9 4,0 4,8 11,0 11, ,00 15,00 14,00 55,00,00 46,00 471,00 Moc przy DT 150C Przepływ [m /h] Pojemność [l] Zwrotnica CPN 50 - DN 65 z izolacją Zwrotnica CPN 50 - DN 80 z izolacją 155,00 10,00 9,00 1, IV kwartał 018 IV kwartał 018 Zwrotnica CPN 00 - DN 100 z izolacją Zwrotnica CPN 00 - DN 15 z izolacją 50,00 50,00 0,00 0, IV kwartał 018 IV kwartał 018 Zwrotnice hydrauliczne XP Opis i charakterystyka: Zwrotnica hydrauliczna XP wykonana została ze stali. Fabrycznie wyposażona jest w podłączenia wyjść z gwintem wewnętrznym 1 - XP 60 - DN 5 oraz w 1 1/4 dla XP 60 - DN oraz w izolację i uchwyty naścienne. Dodatkowo zwrotnica wyposażona jest od górnej strony w dwa podłączenia (mufa 1/") dla czujnika temperatury i odpowietrznika, oraz od dolnej strony w podłączenie spustu (mufa 1/"). Materiał: stal ST 7.1 GW 1" dla XP 60 - DN 5 GW 1 1/4" dla XP 60 - DN GW 1 1/4" dla XP 80 - DN 6 bar 1,8 m/h dla XP 60 - DN 5,5 m/h dla XP 60 - DN,0 m/h dla XP 80 - DN Maks. przepływ: Przepływ [m/h] Zwrotnica XP 60 - DN 5 z izolacją Zwrotnica XP 60 - DN z izolacją Zwrotnica XP 80 - DN z izolacją Pojemność [l] 1,80,0,00 EPP czarna 40 g/l 0,80 1,5, ,00 106,00 1,00 51

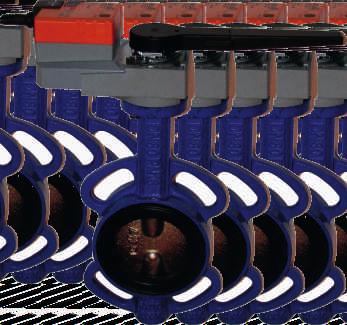

52 Zawory z siłownikami Przepustnica międzykołnierzowa z siłownikiem elektrycznym przepustnicy: Korpus: Dysk: Uszczelnienie: Uszczelnienie wałka: Ciśnienie: Temperatura pracy: siłownika: Napięcie zasilania: Sterowanie: Moment obrotowy przy napięciu znamionowym: Ręczne przestawianie Czas ruchu: Poziom natężenia hałasu Wskaźnik położenia Klasa ochrony IP 54 Zakres temperatur otoczenia: żeliwo GG 5 żeliwo GGG 40 EPDM EPDM PN 6 00C do +100C 0 VAC trójstawne lub zamknij / otwórz 0 Nm dla SR 0 40 Nm dla GR 0 Przycisk wysprzęglający przekładnię (wysprzęglenie tymczasowe lub stałe) 90 s / 90 Maks. 45 db (A) (bez zaworu) Mechaniczny, zintegrowany II (pełna izolacja) w każdej pozycji montażu C Przepustnica międzykołnierzowa DN 40 z siłownikiem elektrycznym SR 0 Przepustnica międzykołnierzowa DN 50 z siłownikiem elektrycznym SR 0 Przepustnica międzykołnierzowa DN 65 z siłownikiem elektrycznym SR 0 Przepustnica międzykołnierzowa DN 80 z siłownikiem elektrycznym SR 0 Przepustnica międzykołnierzowa DN 100 z siłownikiem elektrycznym GR 0 Przepustnica międzykołnierzowa DN 15 z siłownikiem elektrycznym GR ,0 1,0 7,00 44,40 479,60 496,10 Zawory dzielące VC z siłownikiem zaworu: Medium: Wartość ph: Temperatura pracy: Temperatura otoczenia: Ciśnienie znamionowe: Ciśnienie różnicowe na zaworze: siłownika: Napięcie zasilania: Pobór mocy: siłownika), Czas przebiegu: Wilgotność otoczenia: Warunki otoczenia: Temperatura transportu: Zawór dzielący -drogowy VCZMG6000/U z siłownikiem VC401ZZ00/U Zawór dzielący -drogowy VCZMQ6000/U z siłownikiem VC401ZZ00/U V ~50-60Hz, 4 VA (tylko podczas przebiegu 7 sekund, 5-95% RH (bez kondensacji), niekorozyjne, nieeksplozyjne C, kvs m/h DN mm Rp 7,0 7,7 0 5 / ,40 11,90 ciepła lub zimna woda, woda z maks. 50% zawartością glikolu wg VDI 05, 8..9,5, +10C do + 950C, maks. 650C, maks. 0 bar (statyczne), maks. 4 bar,

53 Grupy solarne Grupa solarna VERTIGO R 90 - DN 0 Opis i charakterystyka Grupa solarna Vertigo R wyposażona jest w regulator przepływu -1 l/min, pompę Grundfos UPM Solar 15-75, grupę bezpieczeństwa z wbudowanym manometrem 0-10 bar i zaworem bezpieczeństwa 6 bar, zawór kulowy z wbudowanym zaworem zwrotnym i termometrem, uchwyt naścienny i izolację. : Otwarcie zaworu zwrotnego: Maksymalne ciśnienie pracy: Maksymalna temp. pracy: Pompa solarna: Wymiary izolacji: 50 mm HO 10 0C zacisk rura miedziana fi mm Grundfos UPM Solar x 60 x 10 mm Grupa solarna VERTIGO R 90 - DN 0 z rotametrem -1 l/min, bez pompy Grupa solarna VERTIGO R 90 - DN 0 z rotametrem -1 l/min, z Grundfos UPM Solar ,40 40,60 Grupa solarna VERTIGO VRD 90 - DN 0 Opis i charakterystyka Grupa solarna Vertigo VRD wyposażona jest w regulator przepływu -1 l/min, pompę Grundfos UPM Solar 15-75, grupę bezpieczeństwa z wbudowanym manometrem 0-10 bar i zaworem bezpieczeństwa 6 bar, separator powietrza, zawór kulowy z wbudowanym zaworem zwrotnym i termometrem, zawór kulowy z termometrem, uchwyt naścienny i izolację. Otwarcie zaworu zwrotnego: Maksymalne ciśnienie pracy: Maksymalna temp. pracy: Rozstaw osi: Pompa solarna: Wymiary izolacji: 50 mm HO 10 0C zacisk rura miedziana fi mm 90 mm Grundfos UPM Solar x 60 x 10 mm Grupa solarna VERTIGO VRD 90 - DN 0 z rotametrem -1 l/min, bez pompy Grupa solarna VERTIGO VRD 90 - DN 0 z rotametrem -1 l/min, z Grundfos UPM Solar ,00 80,40 Wyposażenie dodatkowe grup solarnych VERTIGO Rotametr -1 l/min Separator powietrza Łącznik dla podłączenia grupy Vertigo z rurą ze stali nierdzewnej Grupa bezpieczeństwa Łącznik zacisk mm x /4" GZ dla podłączenia grupy solarnej z rurą karbowaną ze stali szlachetnej 0061,95 Rotametr - 1 l/min Separator powietrza dla VERTIGO VRD Grupa bezpieczeństwa ,0 65,0 65,0 5

54 Grupy solarne Grupa solarna MAVERICK VRD 90 - DN 5 (1 ) Opis i charakterystyka Grupa solarna Maverick VRD wyposażona jest w regulator przepływu do wyboru o trzech różnych zakresach pracy: 0,5-6, -15 i 5-40 l/min z wbudowanymi dwoma odejściami do napełniania i opuszczania systemu z zaworami kulowymi, pompę cyrkulacyjną firmy WILO, grupę bezpieczeństwa z wbudowanym manometrem 0-10 bar i zaworem bezpieczeństwa 6 bar, separator powietrza, zawór kulowy z wbudowanym zaworem zwrotnym i termometrem, zawór kulowy z termometrem, uchwyt naścienny i izolację. Otwarcie zaworu zwrotnego: Maksymalne ciśnienie pracy: Maksymalna temp. pracy Pompa solarna: Rozstaw osi: Wymiary izolacji: 450 mm HO 10 0C 1 GW WILO Yonos Pico STG 5/1-7,5 90 mm 500 x 60 x 180 mm Grupa MAVERICK VRD 90 - DN 5 (1 ) z rotametrem 5-40 l/min, bez pompy Grupa MAVERICK VRD 90 - DN 5 (1 ) z rotametrem 5-40 l/min, z WILO Yonos Pico STG 5/1-7, ,50 58,0 Wyposażenie dodatkowe grup solarnych MAVERICK Rotametr Rotametr 5-40 l/min Separator powietrza Grupa bezpieczeństwa Grupa bezpieczeństwa Separator powietrza ,60 85,60 54,70
