1 Energooszczędne urządzenia centralnego ogrzewania CENNIK 18

2 Spis treści Pompy obiegowe WOMIX 5 Pompa cyrkulacyjna Womix eco PRO 6 Regulatory instalacji c.o. 7 Siłowniki obrotowe 1 Zawory mieszające 1 Zawory kulowe 15 System MIX-BOX 17 Systemy zabudowy kotłowni DN 5

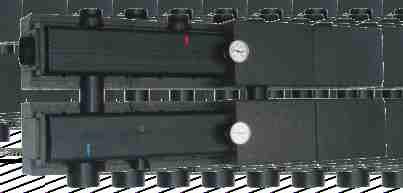

3 Spis treści Nowe systemy zabudowy kotłowni DN 5 7 Systemy zabudowy kotłowni DN 6 Systemy zabudowy kotłowni DN 5 4 System do kaskady kotłów wiszących 45 System zabudowy kotłowni do 5 kw 47 Gotowe systemy grup pompowych DN 5 49 Grupy z płytowym wymiennikiem ciepła 5

4 Spis treści Zwrotnice hydrauliczne 54 Zwrotnice hydrauliczne XPN 55 Zawory z siłownikami 56 Grupy solarne 57 4

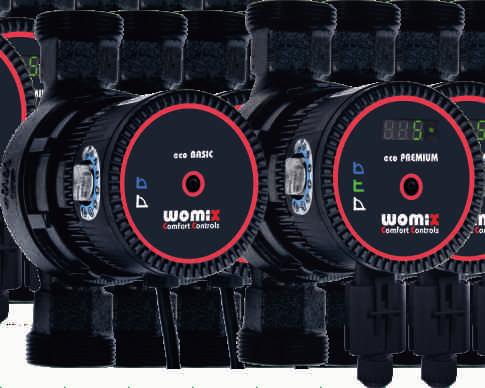

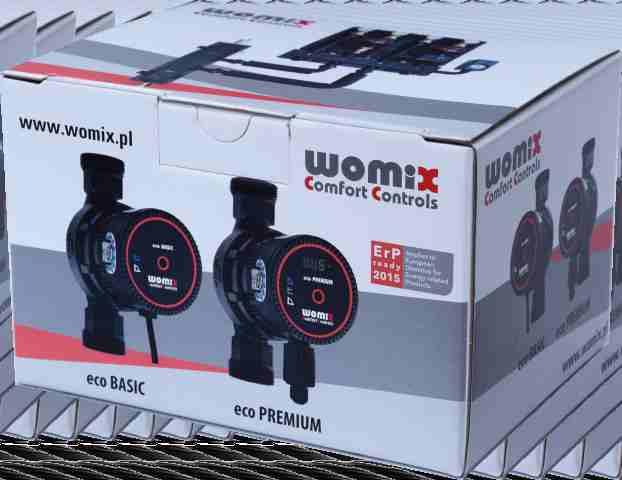

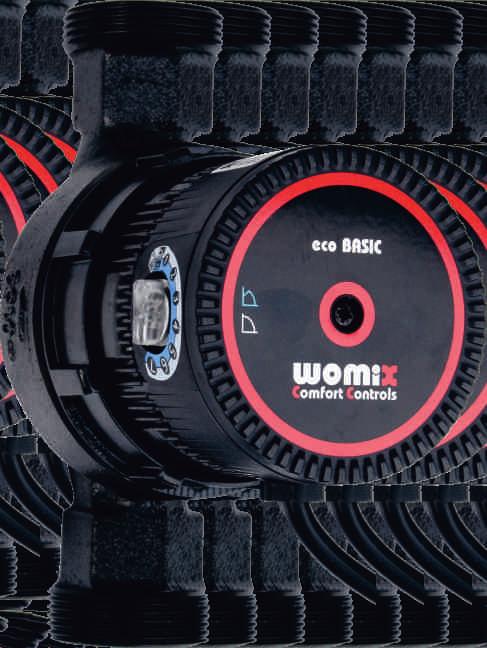

5 Pompy obiegowe Pompy obiegowe WOMIX eco BASIC i eco PREMIUM PRZEZNACZENIE : Instalacje sanitarne, ogrzewania i chłodzenia. 4 w 4 w 4 w ZASTOSOWANIE : Cyrkulacja wody w instalacjach grzewczych i klimatyzacyjnych. Modernizacja i rozbudowa istniejących instalacji. Do budownictwa jedno- i wielorodzinnego. Instalacje ogrzewania podłogowego. SPECYFIKACJA Wydajność: do,m/h Wysokość podnoszenia: do 6 m Maks. pobór energii: 4 W Temperatura pompowanego medium: -1 C +11 C Zabezpieczyć przed kondensacją i zamarzaniem Proporcja glikolu w mieszaninie z wodą (maks. %) W przypadku glikolu w ilości powyżej %, należy sprawdzić wydajność hydrauliczną Maksymalne ciśnienie robocze: 1 bar (PN 1) Zespół wirnika: stal nierdzewna/kompozyt /karbon Wymiar montażowy: 18mm Wymiar przyłączy: GZ 1 1/" Korpus: żeliwo STEROWANIE TRYBEM PRACY Automatyczna regulacja: pompa automatycznie reguluje warunki pracy na podstawie wymogów w danej instalacji. Jeśli wykryty zostanie spadek przepływu, inwerter zmniejsza różnicę ciśnienia pompy, aż do osiągnięcia wymaganej wysokości podnoszenia. - Pompa eco PREMIUM posiada wbudowany wyświetlacz dostarczający informacji o rzeczywistej wydajności hydraulicznej i mocy elektrycznej pompy w następujący sposób: wyświetlacz okazuje moc elektryczną pompy w watach przez 1 sekund, następnie pokazuje wysokość słupa wody (ciśnienie różnicowe) w metrach przez 1 sekund, a potem rzeczywisty przepływ w m/h przez kolejne 1 sekund. Następnie wyświetlacz powraca do pokazywania zużycia energii w watach i cykl rozpoczyna się od nowa. STEROWANIE POMPY eco BASIC STEROWANIE POMPY eco PREMIUM Tryb stałej prędkości - biały kolor diody Tryb stałej prędkości - biały kolor diody Tryb ciśnienia proporcjonalnego Δp-v - niebieski kolor diody Tryb ciśnienia proporcjonalnego Δp-v - niebieski kolor diody Tryb stałego ciśnienia Δp-c - zielony kolor diody Pompa obiegowa WOMIX eco BASIC 5-6/ Pompa obiegowa WOMIX eco PREMIUM 5-6/ Nowość Nowość 5

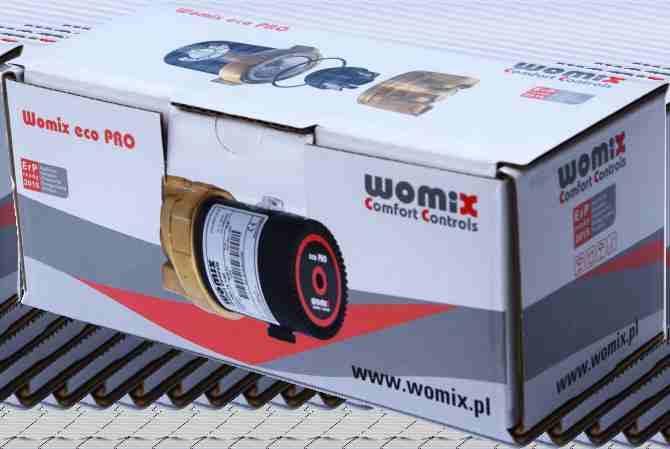

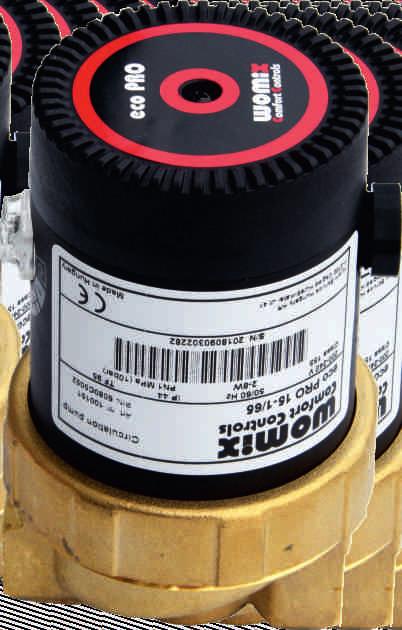

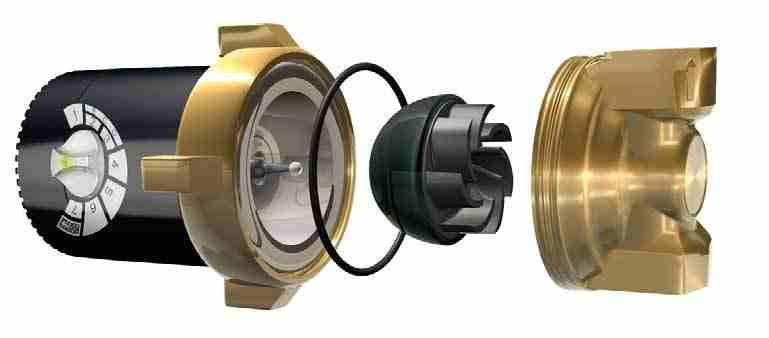

6 Pompy cyrkulacyjne Pompa cyrkulacyjna WOMIX eco PRO PRZEZNACZENIE - Instalacje cyrkulacji ciepłej wody użytkowej w budynkach ZASTOSOWANIE - Cyrkulacja wody w instalacjach grzewczych. - Modernizacja i budowa nowych instalacji. - Do budownictwa jedno- i wielorodzinnego. IZOLACJA ORAZ ZAWÓR ZWROTNY GRATIS!!! Specyfikacja Wydajność: do 1 m /h Wysokość podnoszenia: do 1 m Napięcie zasilania: jednofazowe -4V 5/6 Hz Moc: 8 W Maksymalne ciśnienie pracy: 1 bar Temperatura pompowanego medium: od + C do 95 C Klasa ochrony: IP 44 Wymiar montażowy: 65 mm Wymiar przyłączy: GW 1/ x GW 1/ Masa:,75 kg Korpus: mosiądz Wirnik: stal nierdzewna/karbon/kompozyt Łożysko: ceramika Uszczelnienie: EPDM Pompa z automatyczną funkcją odpowietrzania i trybem stand-by, a także diodą LED dla wyświetlania błędów. Uszczelnienie Korpus pompy Silnik z technologią ECM Pierścień gwintowany Ceramiczne łożysko kulowe Wirnik/ zespół wirnika Pompa syrkulacyjna WOMIX eco PRO 15-1/ Nowość 6

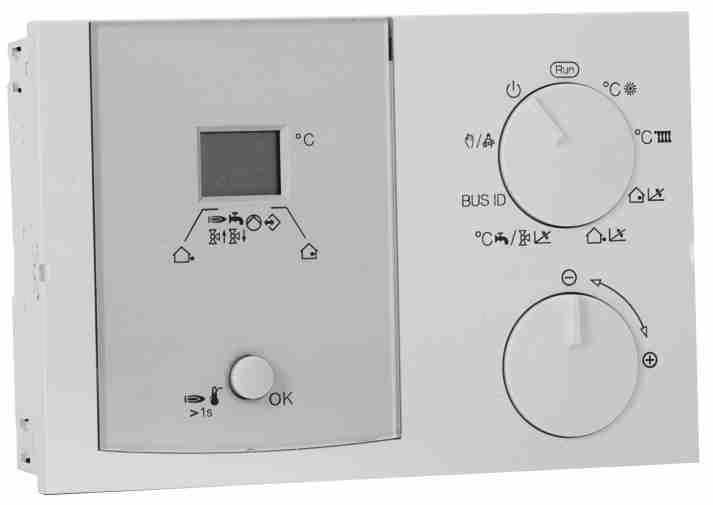

7 Regulatory pogodowe instalacji c.o. Regulator pogodowy LAGO 11/11 Regulator pogodowy Lago 11 / 11 ze złączem typu CAN-BUS przeznaczony jest do zamontowania na ścianie i wykorzystać go możemy do wysterowania: źródła ciepła (kotła) lub mieszacza stałej temperatury zasilania bądź stałej temperatury powrotu ciepłej wody użytkowej za pomocą czujnika temperatury lub termostatu temperatury pomieszczenia w zależności od temperatury na zewnątrz lub w pomieszczeniu przez regulację kotła lub mieszacza (sterowanie czasowe tylko z modułem pokojowym Lago FB) UWAGA! Sterowanie czasowe obiegu grzewczego tylko z podłączonym cyfrowym modułem pokojowym Lago FB (patrz wyposażenie dodatkowe, do podłączenia konieczny jest przewód 4-żyłowy). Regulator Lago 11/11 (z czujnikiem AF, VF i listwą do montażu na ścianę) , Regulator pogodowy LAGO 1 Regulator Lago 1 został zaprojektowany do pogodowej regulacji instalacji grzewczej. Zapewnia nam regulację kotła z palnikiem jednostopniowym, przygotowanie ciepłej wody użytkowej oraz maksymalnie dwóch obiegów grzewczych ( w tym jeden z mieszaczem). Zintegrowane są funkcje oszczędnościowe (przełączanie pomp obiegowych w zależności od zapotrzebowania). Przekaźnik pompy bezpośredniego obiegu grzewczego może być alternatywnie wykorzystywany również do realizacji następujących funkcji: pompa cyrkulacyjna utrzymywanie temperatury powrotu pompa ładująca zasobnik Regulator Lago 1 (z czujnikiem AF, KF/SPF, VF i listwą do montażu na ścianę) 144 5, Wyposażenie dodatkowe regulatora pogodowego LAGO 11/11 LAGO 1 FBR Lago FB Cyfrowy moduł pokojowy Lago FB (CAN-BUS) - podłączenie przewodem 4-żyłowym 145 8,5 Czujnik temp. pokojowej ze zdalną regulacją i możliwością zmiany trybu pracy FBR - przewód -żyłowy 161 4, Czujnik temp. zewnętrznej AF - 5 kw NTC 111 1,6 Czujnik temp. zasilania - przylgowy VF - 5 k W NTC 11 14,4 Czujnik temp. kotła / zbiornika c.w.u. KF/SPF - 5 k W NTC 411 1,9 7

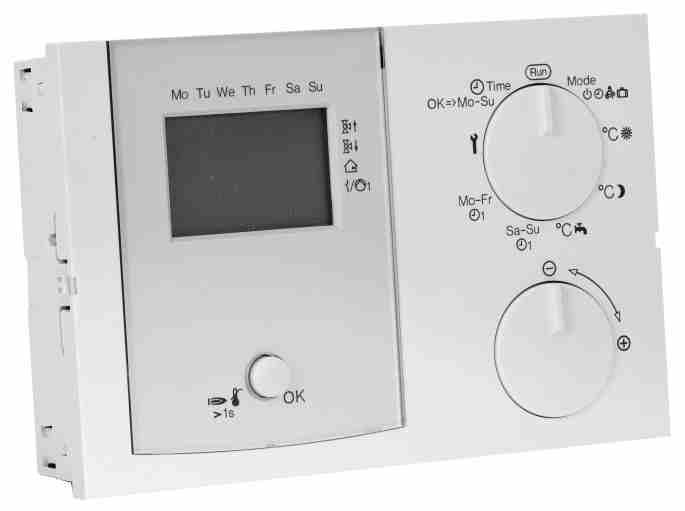

8 Regulatory pogodowe instalacji c.o. Regulator pogodowy E 8 oszereg regulatorów E 8 został stworzony w celu regulacji instalacji grzewczych. Różnorodne wykonania umożliwiają optymalne i tanie dopasowanie ogrzewania. Regulatory sterowane są wg temperatury zewnętrznej i zapewniają optymalne współdziałanie poszczególnych komponentów instalacji grzewczej. Porównują wartości mierzone z wartościami zadanymi lub z wyliczonymi wartościami zadanymi. Na podstawie tych optymalnych wartości zostaje włączony palnik, a siłownik mieszacza w zależności od potrzeb, zostaje ustawiony w odpowiedniej pozycji. Wbudowane przyłącze BUS umożliwia włączenie E8 do regulowanych ogrzewań posiadających do 16 obiegów. Urządzenia konfigurują sie automatycznie przy ich uruchomieniu poprzez rozpoznanie przyłączonych czujników. E8 wyposażono w podświetlany wyświetlacz a dzięki komunikatom tekstowym (również w języku polskim) praca z nim stała sie jeszcze łatwiejsza. Ponadto regulator może pracować z czujnikami zarówno NTC1kW (starsze wersje regulatorów) jak i PTC 5kW. Istnieje sześć róż nych wersji regulatora E8. W zależności od modułu do prawidłowego funkcjonowania potrzebne s ą odpowiednie czujniki i kostki przyłączeniowe. Dla każdego sterowanego obiegu c.o. na życzenie można podłączyć czujnik temperatury pomieszczenia FBR, względnie moduł zdalnego sterowania Lago FB. Regulator E8.4 - Reguluje kotłem z palnikiem jednostopniowym, jednym obiegiem c.o. z mieszaczem, jednym obiegiem c.o. kotłowym, ciepłą wodą użytkową, pompą cyrkulacyjną kotła lub ciepłej wody użytkowej. Wymagane czujniki AF, VF, xkf/spf i kostki przyłączeniowe. Regulator E Reguluje kotłem z palnikiem dwustopniowym lub dwoma kotłami z palnikami jednostopniowymi, dwoma obiegami c.o. z mieszaczami, ciepłą wodą użytkową, pompą cyrkulacyjną kotła i ciepłej wody użytkowej. Wymagane czujniki AF, x KF/SPF, x VF i kostki przyłączeniowe. Regulator E Reguluje dwoma obiegami c.o. z mieszaczami, pompą cyrkulacyjną kotła lub ciepłej wody użytkowej. Wymagane czujniki AF, x VF i kostki przyłączeniowe. Regulator E Reguluje, przy pomocy modułu Lago 1R kaskadą ośmiu kotłów z palnikami jednostopniowymi lub czterema z palnikami dwustopniowymi, dwoma obiegami c.o. z mieszaczami, ciepłą wodą użytkową, pompą cyrkulacyjną ciepłej wody użytkowej. Palniki sterowane są przez moduły Lago 1R. Wymagane czujniki AF, KF/SPF lub VF (czujnik temp. zasilania), KF/SPF, x VF i kostki przyłączeniowe. Regulator E Reguluje czterema palnikami jednostopniowymi, jednym obiegiem c.o. z mieszaczem, ciepłą wodą użytkową. Przy pomocy modułu Lago 1R kaskadę można rozbudować do ośmiu stopni palników. Wymagane czujniki AF, KF/SPF lub VF (czujnik temp. zasilania), KF/SPF, VF i kostki przyłączeniowe. Lago 1R - Reguluje kotłem pracującym w kaskadzie sterowanej przez manager kaskad E8.564 lub E Wymagane czujniki KF/SPF, VF i kostki przyłączeniowe. W poniższej tabeli ceny dotyczą tylko regulatorów, a odpowiednie ceny czujników, kostek i ich opisy umieszczone są w dalszej części cennika. W przypadku gdy w instalacji przewidziana jest obsługa pompy cyrkulacyjnej kotła ( ochrona minimalnej temperatury powrotu kotła ) potrzebny jest jeszcze jeden czujnik VF (dodatkowy przekaźnik sterowany temperaturowo). Regulator E 8.4 (cena bez czujników i kostek) 1 94, Regulator E 8.64 (cena bez czujników i kostek) 1 41, Regulator E (cena bez czujników i kostek) 14,6 Regulator E (cena bez czujników i kostek) 15 9, Regulator E (cena bez czujników i kostek) 16 9, Regulator LAGO 1R (cena bez czujników i kostek) 18,5 Uproszczony schemat regulowanej instalacji przez regulator E8.64 AF Kocioł z palnikiem dwustopniowym KF VF M VF M SPF 8

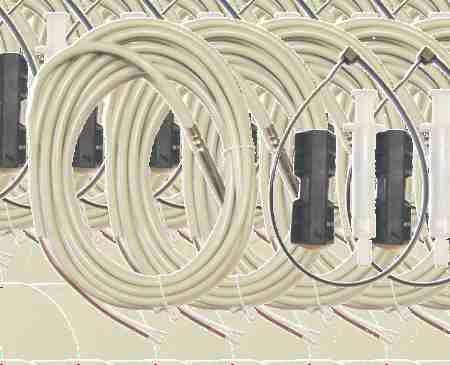

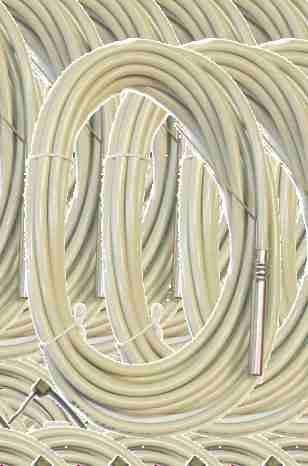

9 Regulatory pogodowe instalacji c.o. Wyposażenie regulatorów pogodowych E 8/LAGO AF KF/SPF Lago FB VF FBR Skrzynka Czujnik temperatury zewnętrznej AF 5kW NTC 111 1,6 Czujnik temperatury kotła/zbiornika KF/SPF 5kW NTC 411 1,9 Czujnik temperatury zasilania c.o. VF 5kW NTC 11 14,4 Czujnik temperatury pokojowej FBR - przewód -żyłowy 161 4, Cyfrowy moduł pokojowy Lago FB (CAN-BUS) - przewód 4-żyłowy 145 8,5 Kpl. kostek do regulatora E8.4 / E ,6 Kpl. kostek do regulatora E ,5 Kpl. kostek do regulatora E ,6 Kpl. kostek do regulatora E ,6 Kpl. kostek do regulatora Lago 1R 9, Skrzynka do zabudowy regulatora na ścianie 85 65, 9

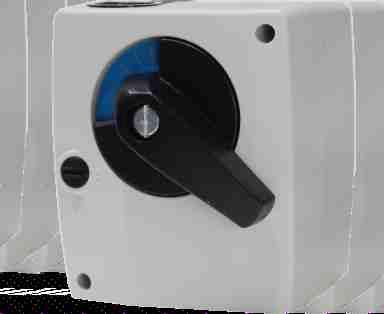

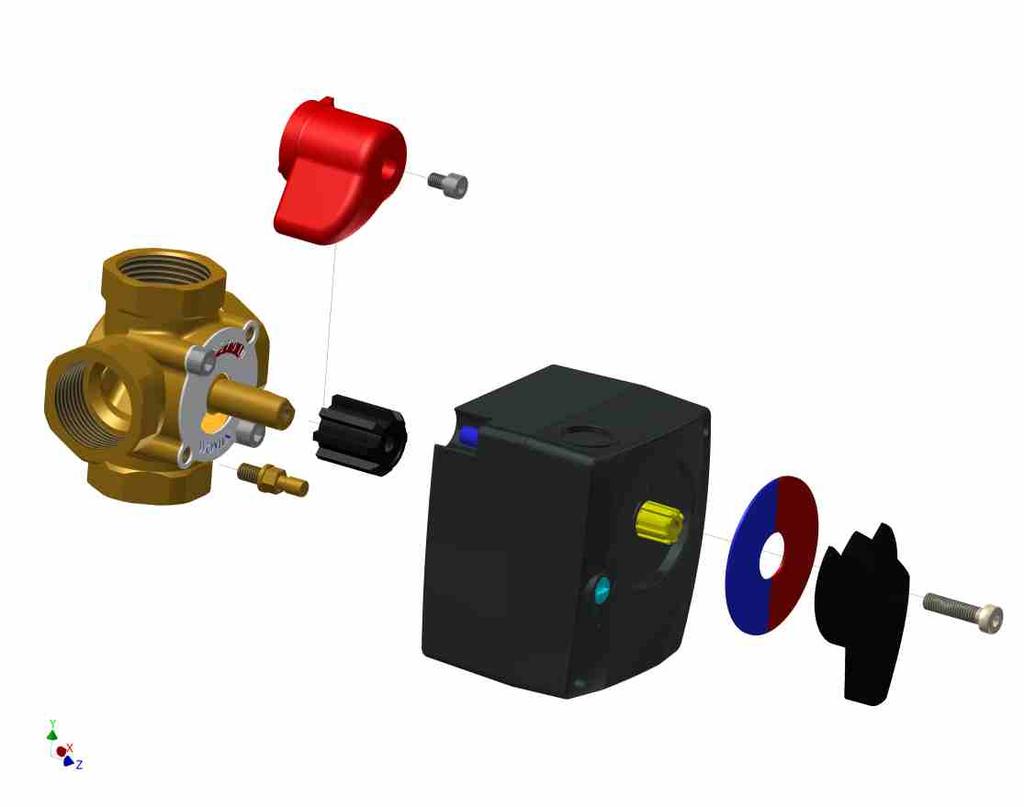

10 Siłowniki zaworów mieszających Siłownik zaworu mieszającego MP 1, MP 15 Siłownik MP 1, 15 składa się z synchronicznego silnika z kondensatorem, dwóch wyłączników krańcowych, dwóch krzywek ustawionych na 9 stopni, pokrętła, skali do wizualizacji położenia serca zaworu, przełącznika umożliwiającego ręczną zmianę położenia zasuwy zaworu. Fabrycznie wyposażony jest w 1,5 metrowy przewód x.75 mm oraz w adapter A 11 do zamontowania siłownika na zaworach mieszających MIX M, F, 4F. Przy użyciu adaptera przyłączeniowego siłowniki MP 1 można zamontować na zaworach mieszających produkcji innych firm ( patrz numery adapterów). : Moment obrotowy: MP 1-1 Nm MP Nm Napięcie zasilania: V~5Hz lub 4 V ~5Hz Kąt obrotu: 9 Stopni, nieregulowany Czas obrotu o kąt 9 : 7 lub 14 s. w zależności od modelu Klasa ochrony: II Stopień ochrony: IP 4 1 Przełącznik pracy: ręczna / automatyczna. Instrukcja montażu siłownika MP na zaworze mieszającym MIX M Ustawić zawór mieszający w pozycji zamkniętej ( na skali) lub otwartej (1 na skali).. Z zaworu mieszającego [1] wykręcając śrubę [4] zdjąć rączkę [].. Wkręcić mosiężną śrubę uniemożliwiającą obrót siłownika wokół własnej osi [] w korpus zaworu mieszającego [1]. 4. Na grzyb zaworu nałożyć adapter [5]. 5. Na adapter [5] nałożyć siłownik [6], tak aby śruba [] trafiła w wycięcie kanałowe znajdujące się od dołu siłownika. 6. Na siłownik [6] nałożyć skalę [7]. O poprawnym położeniu skali decyduje sposób montażu zaworu w instalacji. W przypadku gdy ruch grzyba w prawo zamyka zawór skalę należy odwrócić o 18 stopni tak aby część niebieska była z prawej strony. 7. Nałożyć rączkę [8]. 8. Całość skręcić śrubą [9]. Przełącznik pracy ręcznej/automatycznej [1] umożliwia nam sprawdzenie poprawności zamontowania siłownika. Moment obrotowy Czas otwarcia Napięcie zasilania Siłownik MP 1 - / 7 z adapterem A 11 dla mieszaczy firmy Womix 1 Nm 7 s. / 9 V~5Hz 411 Siłownik MP 1 - / 14 z adapterem A 11 dla mieszaczy firmy WOMIX 1 Nm 14 s. / 9 V~5Hz 4111 Moment obrotowy Czas otwarcia Napięcie zasilania Siłownik MP 1-4 / 14 z adapterem A 11 dla mieszaczy firmy WOMIX 1 Nm 14 s. / 9 4 V~5Hz 411 Siłownik MP 1-4 / 14 (-1V) z adapterem A 11 dla mieszaczy firmy WOMIX 1 Nm 14 s. / 9 4 V~5Hz , 7,8 18, 164, Moment obrotowy Czas otwarcia Napięcie zasilania Siłownik MP 15 - / 14 z adapterem A 151 dla mieszaczy firmy WOMIX 15 Nm 14 s. / 9 V~5Hz 411 Wyposażenie Adapter A 11 dla mieszaczy firmy WOMIX (podstawowe wyposażenie) 4111 Adapter A 6 dla mieszaczy firmy WITA Minimix i typu H 416 Adapter A 6 dla mieszaczy firmy Meibes V7 416 Adapter A 64 dla mieszaczy firmy ESBE, Danfoss (starej generacji) 4164 Adapter A 65 dla mieszaczy firmy ESBE VRG / VRB 4165 Adapter A 151 dla mieszaczy firmy WOMIX ,9 9,75 9,75 9,75 9,75 9,75 9,75 1

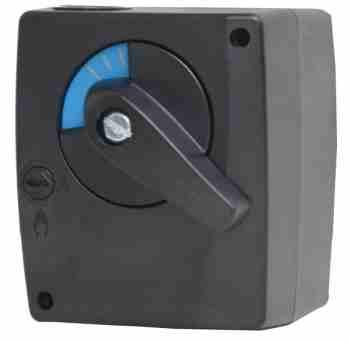

11 Siłowniki zaworów mieszających Siłownik MP 5 CR NEW z wbudowanym regulatorem stałotemperaturowym Opis i charakterystyka: Siłowniki z wbudowanym regulatorem stałotemperaturowym MP 5 CR NEW znajdują zastosowanie w instalacjach centralnego ogrzewania z zaworem mieszającym. Siłownik utrzymuje stałą temperaturę medium obiegu grzewczego. Poprzez wbudowany przełącznik DIP mamy możliwość wyboru dodatkowych funkcji takich jak: - kierunek obrotu siłownika, - minimalna graniczna temperatura - do wyboru C, - maksymalna graniczna temperatura - +5 C...45 C, - zmiana współczynnika reakcji. Do pracy urządzenia nie są wymagane żadne zewnętrzne regulatory. przełącznik pracy ręczny/automatyczny wyświetlacz aktualnej i zadawanej temperatury pokrętło zmiany temperatury szybka pod którą znajdują się przełączniki DIP : Napięcie zasilania: V, +/- 15V, 5/6 Hz Pobór mocy:,5 VA Podłączenie: wtyczka VAC Moment obrotowy: 5 Nm (dla napięcia nominalnego) Kąt obrotu: 9 stopni Czas obrotu o kąt 9 : 14 sekund Klasa ochrony: II Stopień ochrony: IP 4 Czujnik temp. zasilanie: NTC 8,5kW dla +5 C, dł. 1m Maks. temp. pomiaru: 11 C Zakres regulacji temp.: dla ogrzewania C - 8 C Temp. graniczna maksymalna: + 5 C C Temp. graniczna minimalna: + 6 C C Przełącznik praca ręczna / automatyczna Siłownik posiada wyświetlacz pokazujący aktualną temperaturę obiegu grzewczego oraz temperaturę żądaną podczas zmiany nastawy. Siłownik MP 5 CR NEW z wbudowanym regulatorem stałotemperaturowym, z adapterem A , Wyposażenie Adapter A 11 dla mieszaczy WOMIX (podstawowe wyposażenie) Adapter A 6 dla mieszaczy WITA Minimix oraz typu H Adapter A 6 dla mieszaczy Meibes V7 Adapter A 64 dla mieszaczy ESBE, Danfoss (starej generacji) Adapter A 65 dla mieszaczy ESBE VRG / VRB ,75 9,75 9,75 9,75 9,75 VAC VAC M M 11

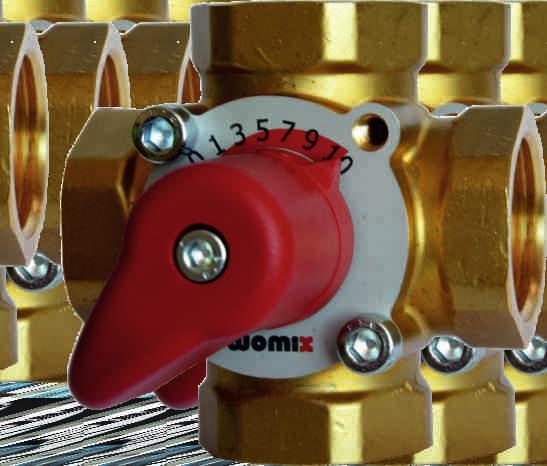

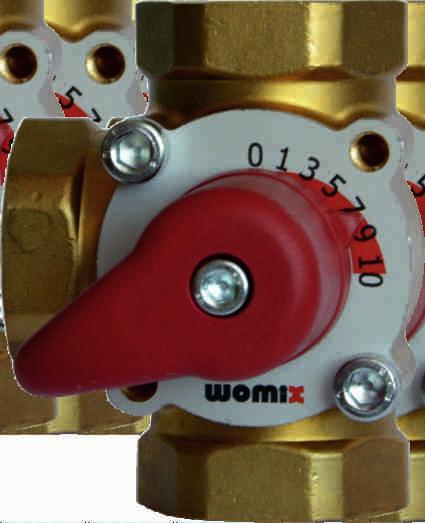

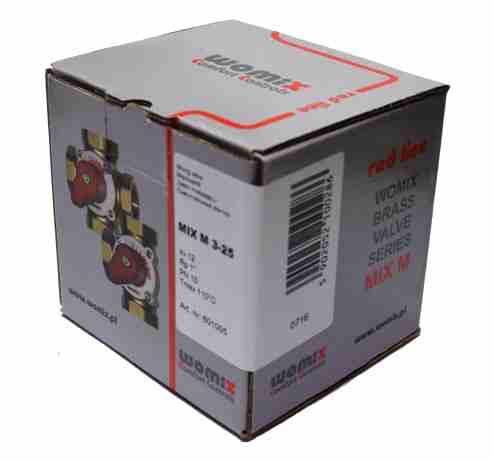

12 Zawory mieszające Zawory mieszające gwintowane MIX M MIX M MIX M 4 Mosiężny, gwintowany Uszczelnienie wałka: podwójny O-ring EPDM Maksymalne ciśnienie: 1 bar Maksymalna temperatura: 11 C Kąt obrotu: 9 Siłownik dla średnic /4" - ": MP 1 (patrz str. 1) Rozmiar K vs Zawór mieszający trzydrogowy MIX M - 4 /4" 611 Zawór mieszający trzydrogowy MIX M - 6 /4" 61 Zawór mieszający trzydrogowy MIX M - 8 /4" 61 Zawór mieszający trzydrogowy MIX M Zawór mieszający trzydrogowy MIX M Zawór mieszający trzydrogowy MIX M /4 616 Zawór mieszający trzydrogowy MIX M /4 617 Zawór mieszający trzydrogowy MIX M / 618 Zawór mieszający trzydrogowy MIX M ,5,5,5 4,4 4,4 8,8 8,8 9,6 111,8 Rozmiar K vs Zawór mieszający czterodrogowy MIX M 4-8 /4" 6 Zawór mieszający czterodrogowy MIX M Zawór mieszający czterodrogowy MIX M Zawór mieszający czterodrogowy MIX M /4 66 Zawór mieszający czterodrogowy MIX M /4 67 Zawór mieszający czterodrogowy MIX M / 68 Zawór mieszający czterodrogowy MIX M , 7, 7, 45,5 45,5 15, 1,9 Zawory mieszające MIX M z siłownikiem MP 1 Zawór mieszający MIX M - kv 8 z siłownikiem MP 1-/ ,5 Zawór mieszający MIX M -5 kv 1 z siłownikiem MP 1-/ ,7 Zawór mieszający MIX M - kv 18 z siłownikiem MP 1-/ , Zawór mieszający MIX M 4- kv 8 z siłownikiem MP 1-/ ,8 Zawór mieszający MIX M 4-5 kv 1 z siłownikiem MP 1-/ ,1 Zawór mieszający MIX M 4- kv 18 z siłownikiem MP 1-/ ,5 1

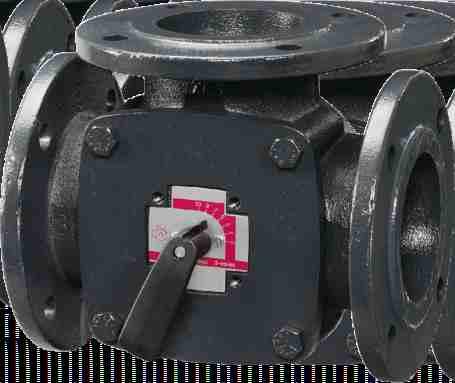

13 Zawory mieszające Zawory mieszające kołnierzowe F, 4 F F 4 F Żeliwny, kołnierzowy Uszczelnienie wałka: podwójny O-ring EPDM Ciśnienie: PN 6 Temperatura maks.: 11 C Kąt obrotu: 9 Korpus i pokrywa:: żeliwo GG Grzyb: mosiądz Siłownik: dla średnic DN - DN 5 - MP 1 dla średnic DN 65 - DN 15 - MP 15 K vs Rozmiar Zawór mieszający kołnierzowy trzydrogowy F - DN Zawór mieszający kołnierzowy trzydrogowy F - DN Zawór mieszający kołnierzowy trzydrogowy F - DN Zawór mieszający kołnierzowy trzydrogowy F - DN Zawór mieszający kołnierzowy trzydrogowy F - DN Zawór mieszający kołnierzowy trzydrogowy F - DN Zawór mieszający kołnierzowy trzydrogowy F - DN 15 Zawór mieszający kołnierzowy trzydrogowy F - DN , 15, 75,, 445, 56, 751, 115, K vs Rozmiar Zawór mieszający kołnierzowy czterodrogowy 4F - DN 8 61 Zawór mieszający kołnierzowy czterodrogowy 4F - DN Zawór mieszający kołnierzowy czterodrogowy 4F - DN Zawór mieszający kołnierzowy czterodrogowy 4F - DN Zawór mieszający kołnierzowy czterodrogowy 4F - DN Zawór mieszający kołnierzowy czterodrogowy 4F - DN 1 Zawór mieszający kołnierzowy czterodrogowy 4F - DN 15 Zawór mieszający kołnierzowy czterodrogowy 4F - DN , 17, 414, 458, 55, 76, 1, 1741, Wyposażenie dodatkowe zaworów F, 4F Siłownik zaworu mieszającego MP 1, MP 15 Patrz strona 7. 1

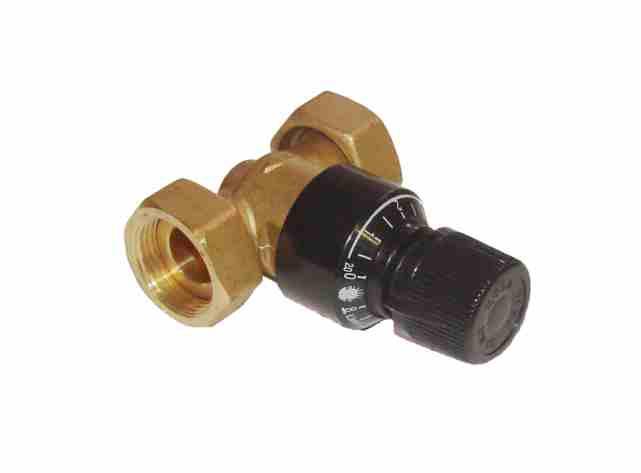

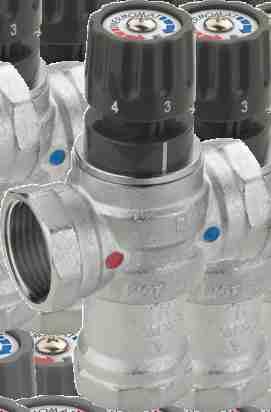

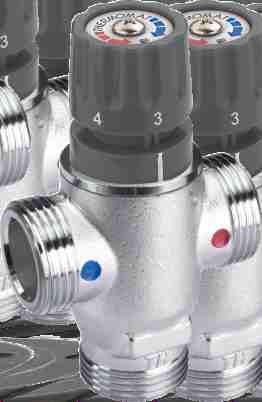

14 Zawory mieszające Termostatyczne zawory mieszające THERMO dla regulacji stałotemperaturowej instalacji c.o. THERMO-R THERMO Termostatyczne zawory mieszające serii THERMO przeznaczone są do regulacji czynnika zasilającego instalację centralnego ogrzewania grzejnikową jak również podłogową. Zawór THERMO-R wyposażony jest w żeliwną nakrętkę 1 1/" GW. : Maksymalna temperatura pracy: Zakres regulacji: +9 C Maksymalne ciśnienie pracy: Minimalne ciśnienie pracy: Kvs:,7 Podłączenie zaworu THERMO-R: strona zasilająca - 1 1/" GZ strona zasilająca c.o. - nakrętka 1 1/"GW powrót - 1" GZ 5 C - 6 C (+/- K) lub C - 47 C (+/- K) 1 bar, bar Podłączenie zaworu THERMO: x 1" GZ Zawór termostatyczny THERMO-R 5-6 C z żeliwną nakr ętką 1 1/" GW 61 8, Zawór termostatyczny THERMO-R -47 C z żeliwną nakrętką 1 1/" GW 61 8, Zawór termostatyczny THERMO 5-6 C 615 7,8 Zawór termostatyczny THERMO -47 C 616 7,8 Termostatyczne zawory mieszające TMT dla regulacji c.w.u. TMT F TMT M Termostatyczne zawory mieszające serii TMT przeznaczone są do regulacji ciepłej wody użytkowej. Zabezpieczają instalację przed zbyt wysoką temperaturą ciepłej wody użytkowej, co w konsekwencji chroni użytkownika przed poparzeniem. : Maksymalna temperatura pracy: +85 C o o Zakres regulacji: C - 65 C (+/- K) Maksymalne ciśnienie pracy: 1 bar Zalecane ciśnienie pracy: 1-5 bar Dla ciśnień większych niż 5 bar zalecamy stosowanie reduktora ciśnienia. Zawory posiadają atest Państwowego Zakładu Higieny K vs Przyłącza Zawór termostatyczny TMT 1 F - 1/"GW 1,6 1/" GW ,4 Zawór termostatyczny TMT 4 F - /4"GW 1,8 /4" GW 611 4,6 Zawór termostatyczny TMT 4 M - /4"GZ 1,8 /4" GZ 611 4,6 Zawór termostatyczny TMT 1 F - 1"GW, 1" GW ,7 Zawór termostatyczny TMT 1 M - 1"GZ, 1" GZ ,7 Zawór termostatyczny TMT 114 M - 1 1/4"GZ 7,4 1 1/4" GZ ,6 Zawór termostatyczny TMT 11 M - 1 1/"GZ 7,6 1 1/" GZ , 14

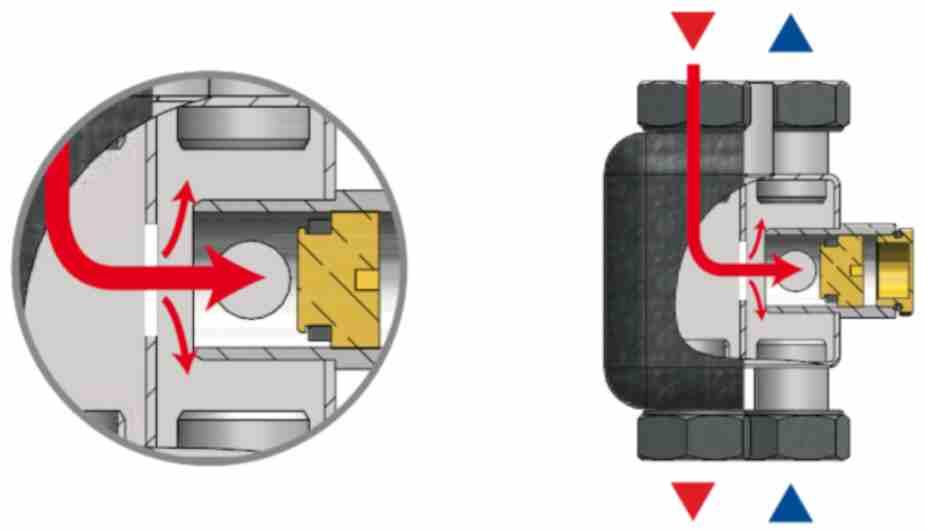

15 Zawory kulowe Zawory kulowe z filtrem BIOFLUX Przeznaczenie Zawór kulowy Bioflux przeznaczony jest do montażu w instalacjach grzewczych i c.w.u. Nie można montować zaworu w instalacjach gazowych i olejowych, lub w wybuchowych mediach. Filtr Zawór kulowy Bioflux wyposażony jest w filtr osadnikowy do wody, który znajduje się bezpośrednio w kuli zaworu. Dzięki temu rozwiązaniu długość zabudowy zaworu jest znacznie krótsza. Rewolucyjny sposób montażu filtra umożliwia konserwację i czyszczenie go bez demontażu zaworu z instalacji. Zastosowanie filtra w instalacjach powoduje zdecydowaną poprawę jakości wody oraz zabezpiecza instalację przed zabrudzeniami stałymi powodując tym samym wydłużenie czasu jej eksploatacji. Przyjazny środowisku Materiały użyte do produkcji zaworów kulowych Bioflux nadają się w 99% do recyklingu, ponadto w ponad 5% użyte materiały pochodzą z recyklingu. Takie użycie materiałów prowadzi do znacznych oszczędności w zakresie stosowanych surowców jak również zużycia energii. DN l/sek. m /h 15 1,,71 1,16 4,18 5,65 9,54,9 14,11 4 4,85 17,64 5 8,4,4 zaworów kulowych BIOFLUX: Korpus, kula, dekiel: mosiądz Uszczelnienie wałka: EPDM Uszczelnienie kuli: PTFE Maksymalne ciśnienie pracy: 1 bar Zakres temperatury pracy: 5-11 C Materiał sitka filtra: AISI 4 Rączka: aluminium Zawory posiadają atest Państwowego Zakładu Higieny Zawór kulowy BIOFLUX 1/" z filtrem ww motyl 11 Zawór kulowy BIOFLUX /4" z filtrem ww motyl 1 Zawór kulowy BIOFLUX 1" z filtrem ww motyl 1 Zawór kulowy BIOFLUX 1 1/4" z filtrem ww rączka 14 Zawór kulowy BIOFLUX 1 1/" z filtrem ww rączka 15 Sitko 4 mm do zaworu kulowego BIOFLUX 1/" 111 Sitko 4 mm do zaworu kulowego BIOFLUX /4" 11 1, 16,, 41, 8,5,5,5 Sitko 4 mm do zaworu kulowego BIOFLUX 1" 11,6 Sitko 4 mm do zaworu kulowego BIOFLUX 1 1/4" 114 4,5 Sitko 4 mm do zaworu kulowego BIOFLUX 1 1/" 115 4,85 15

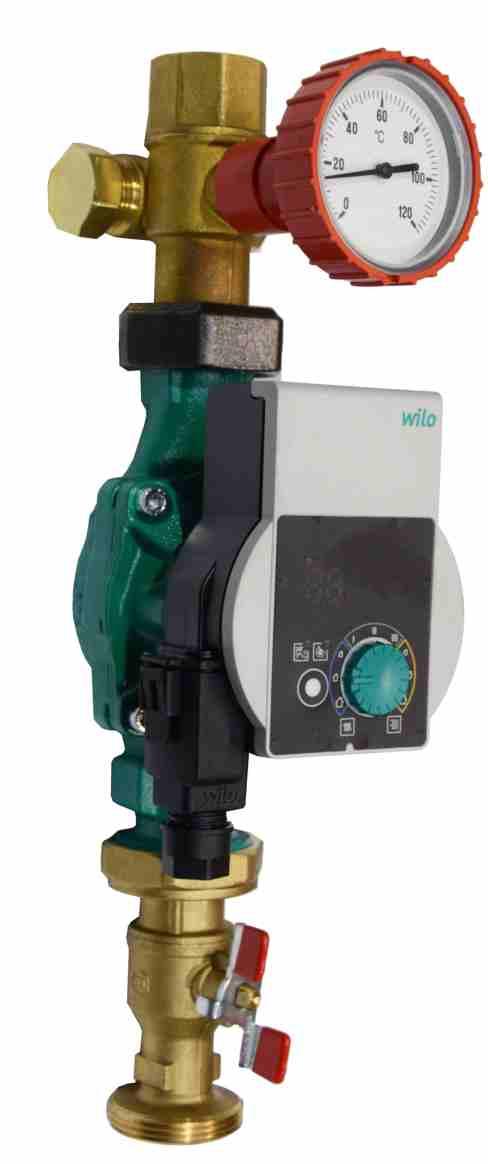

16 Zawory kulowe Przypompowe zawory kulowe S Zawór S/C TERM Pompa cyrkulacyjna dostawa bez pompy (opcjonalnie) Zawór S TERM zaworów kulowych: Korpus: mosiądz Uszczelnienie wałka: EPDM Uszczelnienie kuli: teflon Maksymalne ciśnienie: 1 bar Maksymalna temperatura pracy: 11 C Zakres pomiaru temperatury: - 11 C Klasa termometru: Obudowa termometru: plastik Zawór S TERM Zawór kulowy z termometrem. Podłączenie: gwint wewnętrzny 1" / kołnierz na nakrętkę 1 1/" GW. Zawór S/C TERM Zawór kulowy z termometrem z zaworem zwrotnym. Podłączenie: gwint wewnętrzny 1" / kołnierz na nakrętkę 1 1/" GW. Zawór S Zawór kulowy. Podłączenie: zewnętrzny 1 1/" / kołnierz na nakrętkę 1 1/" GW. Zawór S Zawór różnicy ciśnień / przelewowy T 5 (opcja) Przypompowy zawór kulowy S 1" z żeliwną nakrętką G 1 1/", uszczelką EPDM 7511,5 Przypompowy zawór kulowy S TERM 1" z żeliwną nakrętką G 1 1/", uszczelką EPDM 751 8,5 Przypompowy zawór kulowy S/C TERM 1" z żeliwną nakrętką G 1 1/", uszczelką EPDM 75,4 Zawór różnicy ciśnień / przelewowy T ,4 16

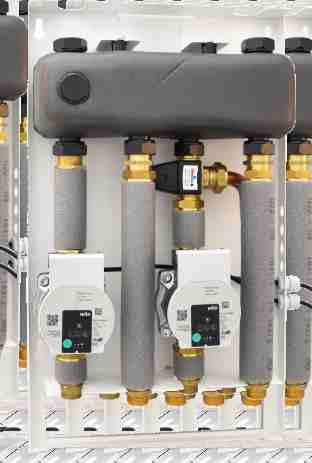

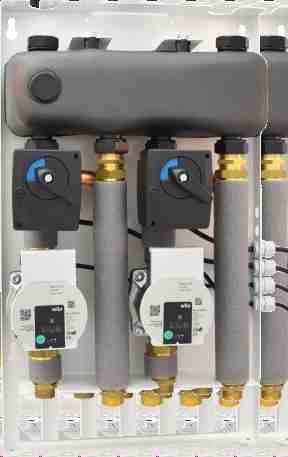

17 System MIX-BOX DN - kompletny system regulacji dla lub obiegów grzewczych Idealny system dla wiszących kotłów gazowych System do kw System MIX-BOX dostępny jest z dwoma typami pomp Wilo Yonos Para Grundfos UPM AutoL System MIX-BOX jest kompletnym systemem rozdziału obiegów grzewczych w instalacji z wiszącym kotłem grzewczym, zarówno standardowym jak i kondensacyjnym. Może obsługiwać maksymalnie trzy obiegi grzewcze. Obiegi grzewcze mogą być pompowe lub pompowo-mieszające z zaworem mieszającym obrotowym lub termostatycznym. Grupy pompowe wyposażone są w pompę WILO Yonos Para 15/6 1 lub Grundfos UPM Auto L Szafka systemu MIX -BOX jest wykonana w wersji naściennej. : Materiał rozdzielacza: stal Materiał grup pompowych: mosiądz, miedź Maks. temperatura pracy: 11 C Maks. ciśnienie pracy: 6 bar Napięcie zasilania pomp i siłownika: VAC, 5 Hz o Zakres temp. pracy mieszacza termostat.: - 4 C Podłączenie: strona kotłowa - GW 1" (nakrętka) strona instalacyjna - GZ /4" 17

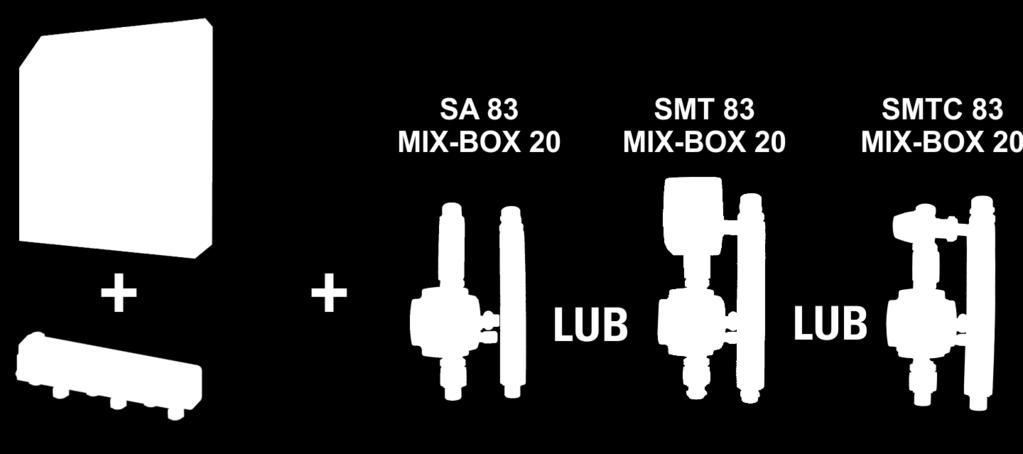

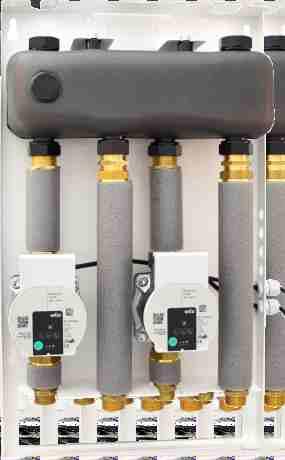

18 System MIX-BOX Gotowe wersje systemów Zestaw MIX-BOX 1 - zestaw obiegów grzewczych w tym jeden z zaworem mieszającym obrotowym i siłownikiem elektrycznym Zestaw MIX-BOX 1 z grupami SA 8 i SMT 8 z pompami WILO Yonos Para 15/6 Zestaw MIX-BOX 1 z grupami SA 8 i SMT 8 z pompami Grundfos UPM Auto L , , Zestaw MIX-BOX 1 zawiera: 1. Szafkę naścienną P (art. nr: 64). Rozdzielacz CX F (art. nr: 641). Grupę SA 8 MIX BOX z pompą Wilo, Grundfos (patrz strona ), 4. Grupę SMT 8 MIX BOX z pompą Wilo, Grundfos (patrz strona ), Zestaw MIX-BOX - zestaw obiegów grzewczych w tym jeden z zaworem mieszającym termostatycznym Zestaw MIX-BOX z grupami SA 8 i SMTC 8 z pompami WILO Yonos Para RS 15/6 RKA Zestaw MIX-BOX z grupami SA 8 i SMTC 8 z pompami Grundfos UPM Auto L , 641 7, Zestaw zawiera: 1. Szafkę naścienną P (art. nr: 64). Rozdzielacz CX F (art. nr: 641). Grupę SA 8 MIX BOX z pompą Wilo, Grundfos (patrz strona ), 4. Grupę SMTC 8 MIX BOX z pompą Wilo, Grundfos (patrz strona ), Zestaw MIX-BOX - zestaw obiegów grzewczych z zaworami mieszającymi obrotowymi i siłownikami elektrycznymi Zestaw MIX-BOX z grupami SMT 8 z pompami WILO Yonos Para 15/6 Zestaw MIX-BOX z grupami SMT 8 z pompami Grundfos UPM Auto L , , Zestaw zawiera: 1. Szafkę naścienną P (art. nr: 64). Rozdzielacz CX F (art. nr: 641). Grupę SMT 8 MIX BOX z pompą Wilo, Grundfos (patrz strona ), 4. Grupę SMT 8 MIX BOX z pompą Wilo, Grundfos (patrz strona ), Zestaw MIX-BOX 4 - zestaw obiegów grzewczych bez zaworów mieszających Zestaw MIX-BOX 4 z grupami SA 8 z pompami WILO Yonos Para 15/6 Zestaw MIX-BOX 4 z grupami SA 8 z pompami Grundfos UPM Auto L , , Zestaw zawiera: 1. Szafkę naścienną P (art. nr: 64). Rozdzielacz CX F (art. nr: 641). Grupę SA 8 MIX BOX z pompą Wilo, Grundfos (patrz strona ), 4. Grupę SA 8 MIX BOX z pompą Wilo, Grundfos (patrz strona ), 18

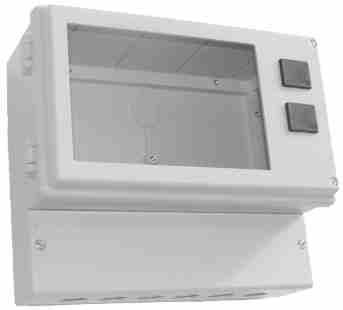

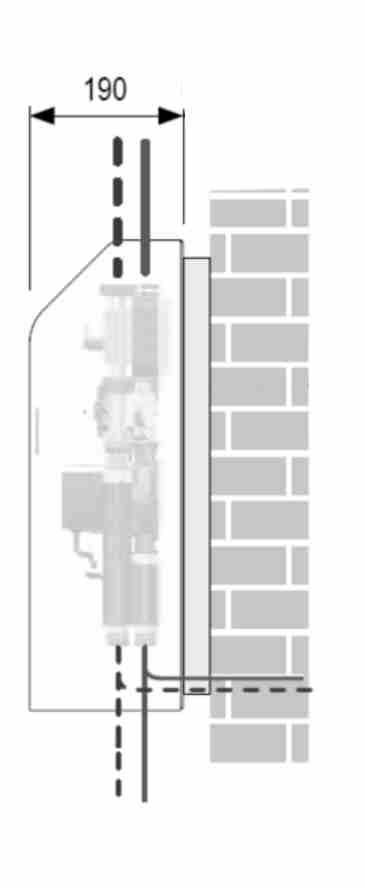

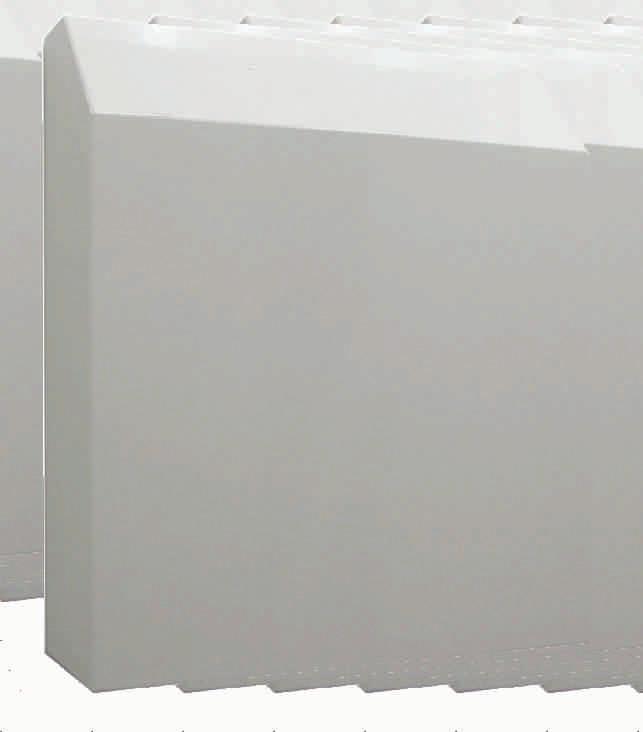

19 System MIX-BOX Szafka montażowa P - wersja naścienna Wymiary szafki P na obiegi grzewcze: 59x5x19 (wysokość / szerokość / głębokość). Wymiary szafki P na obiegi grzewcze: 59x49x19 (wysokość / szerokość / głębokość). e Szafka naścienna P 64 dla systemu MIX-BOX dla stref grzewczych 19, Szafka naścienna P 64 17, dla systemu MIX-BOX dla stref grzewczych Rozdzielacz CX - lub -obwodowy z wbudowaną mini zwrotnicą hydrauliczną Rozdzielacz CX wykonany jest ze stali, malowanej na czarno i jest izolowany. Wyposażony jest w mini zwrotnicę hydrauliczną która za pomocą śruby zaślepiającej może być otwarta (patrz rysunek). 1" F 1" F e Rozdzielacz CX F dla systemu MIX-BOX dla stref grzewczych , 1" F 5 Rozdzielacz CX F , dla systemu MIX-BOX dla stref grzewczych MINI Zwrotnica hydrauliczna Schemat przepływu pomiędzy zasilaniem i powrotem. Śruba zamykająca Śruba zaślepiająca zwrotnicę hydrauliczną 19

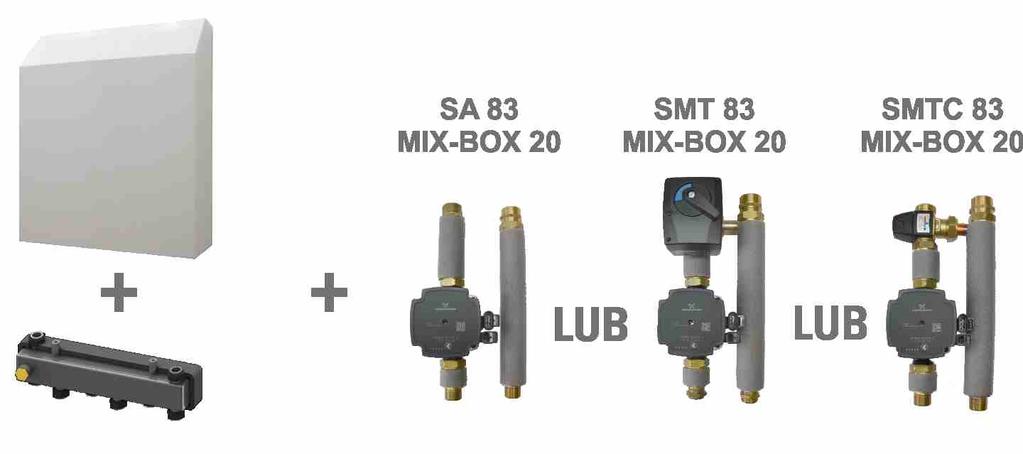

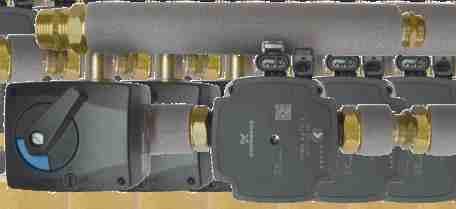

20 System MIX-BOX Grupa pompowa SA 8 MIX-BOX Podłączenie 1"GZ Grupa pompowa SA 8 MIX-BOX bez zaworu mieszającego wyposażona jest w zawór zwrotny, izolację rur i pompę Wilo, Grundfos. Zawór zwrotny Pompa Grupa SA 8 MIX-BOX z pompą WILO Yonos Para 15/6 Grupa SA 8 MIX-BOX z pompą Grundfos UPM Auto L , ,7 Podłączenie /4"GZ Grupa pompowa SMT 8 MIX-BOX Zawór miesz. obrotowy z siłownikiem MP 1 Podłączenie 1"GZ Zawór zwrotny Grupa mieszająco pompowa SMT 8 MIX-BOX wyposażona jest w - drogowy zawór mieszający DN - Kvs 6,, zawór zwrotny, izolację rur. Ponadto grupa wyposażona jest w pompę Wilo, Grundfos, oraz w siłownik zaworu mieszającego MP 1 - / 14 ( VAC, -punkt., 14 sek/9st). Pompa Grupa SMT 8 MIX-BOX z pompą WILO Yonos Para 15/6 Grupa SMT 8 MIX-BOX z pompą Grundfos UPM Auto L , , Podłączenie /4"GZ Grupa pompowa SMTC 8 MIX-BOX Zawór miesz. termostatyczny Podłączenie 1"GZ Zawór zwrotny Grupa mieszająco pompowa SMTC 8 MIX-BOX wyposażona jest w - drogowy termostatyczny zawór mieszający DN, zakres regulacji -4 C, zawór zwrotny, izolację rur. Grupa wyposażona jest w pompę firmy WILO lub GRUNDFOS. Pompa Grupa SMTC 8 MIX-BOX z pompą WILO Yonos Para 15/6 Grupa SMTC 8 MIX-BOX z pompą Grundfos UPM Auto L , ,7 Podłączenie /4"GZ Wyposażenie dodatkowe systemu MIX-BOX Zaślepki Zaślepki gdy nie mamy podłączonej grupy pompowej 1 kpl. = zaślepki 1", uszczelki ,

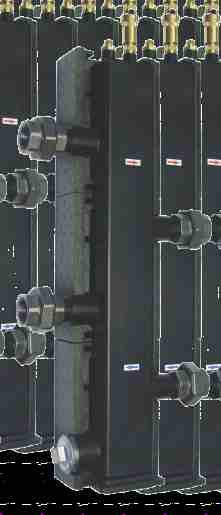

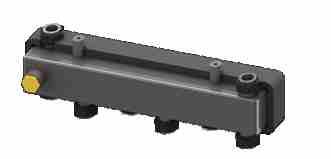

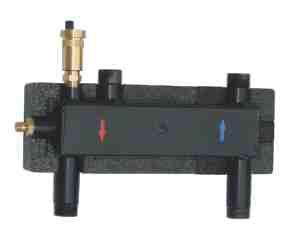

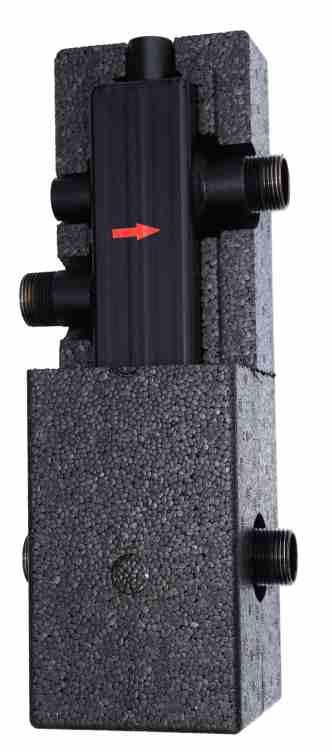

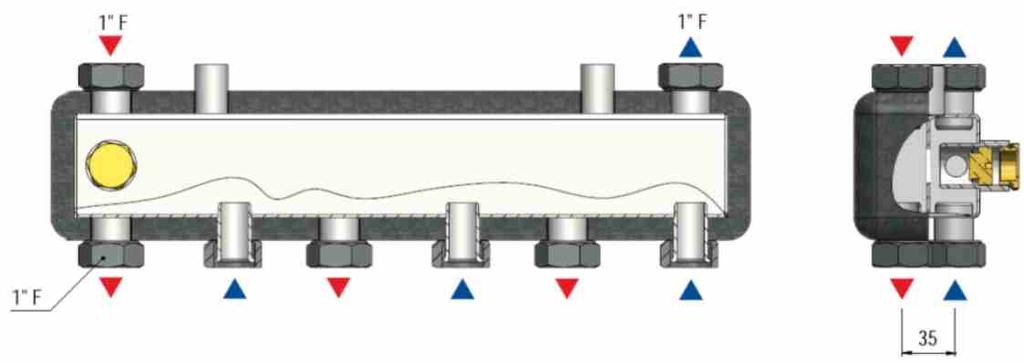

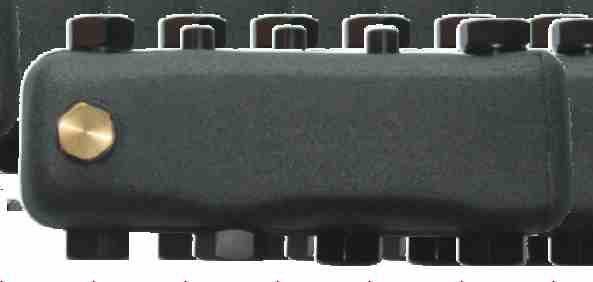

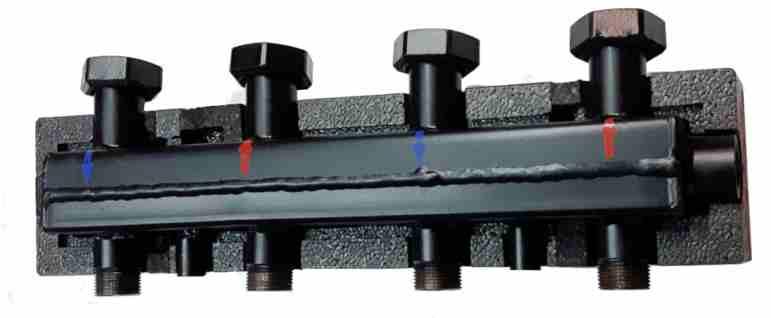

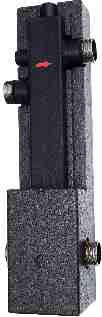

21 System MIX-BOX Zwrotnica hydrauliczna CPN MIX-BOX Zwrotnica hydrauliczna CPN MIX-BOX wykonana została ze stali. Fabrycznie wyposażona jest w izolację, tulejkę nurnikową 1/" do czujnika temperatury, odpowietrznik automatyczny /8" z zaworem stopowym 1/", dwa śrubunki mosiężne 1" w/z. Wyprodukowana została dla zapewnienia pełnej regulacji systemu MIX-BOX. Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. przepływ: 1,7 m /h Maks. temperatura: 11 C Izolacja: EPP czarna 4 g/l Podłączenie: 1" GZ Zwrotnica CPN MIX-BOX z izolacją (dla systemów MIX-BOX dwuobwodowych) ,4 Zwrotnica CPN MIX-BOX z izolacją (dla systemów MIX-BOX trzyobwodowych) ,8 Potrzebujesz zestaw na obiegi? Dostosuj zestaw MIX-BOX do swoich potrzeb. SZAFKA P SA 8 MIX-BOX SMT 8 MIX-BOX SMTC 8 MIX-BOX ROZDZIELACZ CX F lub lub 1

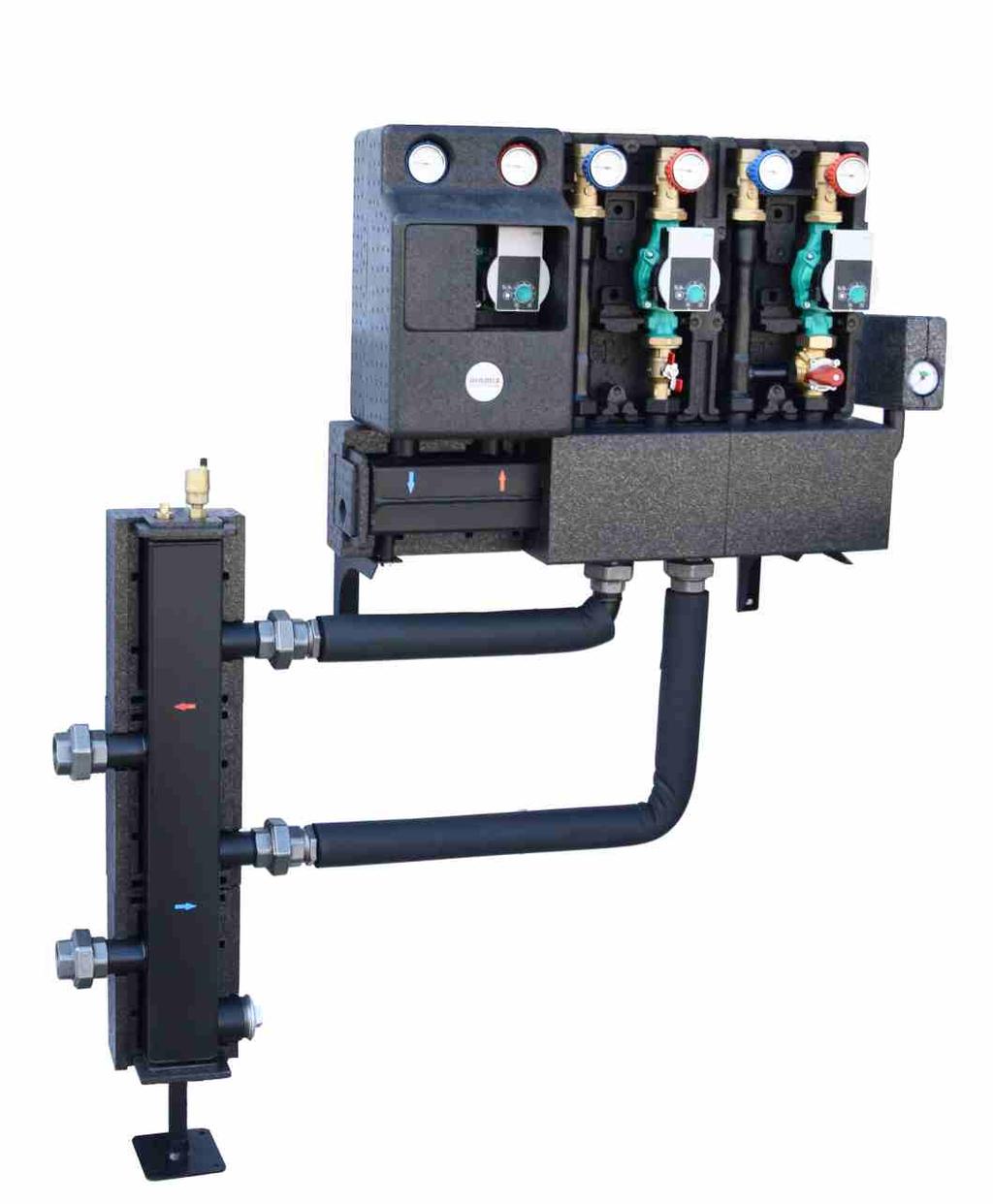

22 Grupy pompowe DN 5 - kompletny system regulacji System do mocy 45 kw Grupy pompowe DN 5 wyposażone w pompę firmy WILO lub Grundfos Grupa bezpieczeństwa UNI X MINI bar Łącznik L 9 MINI dla podłączenia grupy bezp. Rozdzielacz centralnego ogrzewania C 6 - DN 5,, 4-obwodowy Uchwyty naścienne dla rozdzielacza c.o. DELTA Łączniki TBN 7 dla podłączenia rozdzielacza C 6, 7-DN 5 z zwrotnicą hydrauliczną CPN 7 System do mocy 11 kw Zwrotnica hydrauliczna CPN 7 - DN 5 Grupy pompowe DN 5 wyposażone w pompę firmy WILO lub Grundfos Grupa bezpieczeństwa UNI X MAGNUM bar Łącznik L 9 MAGNUM dla podłączenia grupy bezp. Rozdzielacz centralnego ogrzewania C 1 - DN 5,, 4, 5 lub 6-obwodowy Uchwyty naścienne dla rozdzielacza c.o. DELTA Łączniki TBN 1 dla podłączenia rozdzielacza C 1-DN 5 z zwrotnicą hydrauliczną CPN 1-DN4 Zwrotnica hydrauliczna CPN 1 - DN 4 UWAGA! Dla rozdzielacza C 1 6F zamiast uchwytów DELTA potrzebne są wsporniki

23 System DN 5 do mocy 45 kw Zwrotnica hydrauliczna CPN 7 - DN 5 (1 ) Uchwyty w zestawie Zwrotnica hydrauliczna CPN 7 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa 1/"). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", zawór spustowy 1/", cztery śrubunki 1" żeliwne, uchwyty naścienne. Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. przepływ:,5 m /h Maks. temperatura: 11 C Izolacja: EPP czarna 4 g/l Podłączenie: 1" Zwrotnica CPN 7 - DN 5 z wyposażeniem dodatkowym 66 14, Łącznik TBN 7 / z izolacją dla podłączenia CPN 7 - DN 5 z C 6 F - DN , Łącznik TBN 7 / z izolacją dla podłączenia CPN 7 - DN 5 z C 6 F - DN ,4 Łącznik TBN 7 / 4 z izolacją dla podłączenia CPN 7 - DN 5 z C 6 4F - DN ,4 Rozdzielacz centralnego ogrzewania C 6 - DN 5 (1 ) Uchwyty Delta (opcja) Zawór zwrotny dla rozdzielacza Dwukomorowy stalowy rozdzielacz C 6 -, lub 4 obwodowy DN 5 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. temperatura: 11 C Moc grzewcza: 45 kw przy DT C Rozstaw osi: strony instalacyjnej: 15 mm strony kotłowej: 15 mm Podłączenie: strona instalacyjna: nakrętka GW 1 1/" strona kotłowa: GZ 1" Izolacja: EPP czarna 4 g/l Rozdzielacz C 6 F - DN 5 dwuobwodowy z izolacją ,7 Rozdzielacz C 6 F - DN 5 trzyobwodowy z izolacją ,1 Rozdzielacz C 6 4 F - DN 5 czteroobwodowy z izolacją ,1 Uchwyty mocujące rozdzielacz na ścianie DELTA , Zawór zwrotny do rozdzielacza C 6, C 7, CN 7, C 1, CN 1 - DN 5 - do każdej grupy z mieszaczem ,7

24 System DN 5 do mocy 55 kw Zwrotnica hydrauliczna CPN 7 - DN 5 (1 ) Uchwyty w zestawie Zwrotnica hydrauliczna CPN 7 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa 1/"). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", zawór spustowy 1/", cztery śrubunki 1" żeliwne, uchwyty naścienne. Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. przepływ:,5 m /h Maks. temperatura: 11 C Izolacja: EPP czarna 4 g/l Podłączenie: 1" Zwrotnica CPN 7 - DN 5 z wyposażeniem dodatkowym 66 14, Łącznik TBN 7 / z izolacją dla podłączenia CPN 7 - DN 5 z C 7 F - DN , Łącznik TBN 7 / z izolacją dla podłączenia CPN 7 - DN 5 z C 7 F - DN ,4 Łącznik TBN 7 / 4 z izolacją dla podłączenia CPN 7 - DN 5 z C 7 4F - DN ,4 Łącznik TBN 7 / 5 z izolacją dla podłączenia CPN 7 - DN 5 z C 7 5F - DN ,6 Rozdzielacz centralnego ogrzewania C 7 - DN 5 (1 ) Uchwyty Delta (opcja) Zawór zwrotny dla rozdzielacza Dwukomorowy stalowy rozdzielacz C 7 -,, 4 lub 5 obwodowy DN 5 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. temperatura: 11 C Moc grzewcza: 55 kw przy DT C Rozstaw osi: strony instalacyjnej: 15 mm strony kotłowej: 15 mm Podłączenie: strona instalacyjna: nakrętka GW 1 1/" strona kotłowa: GZ 1" Izolacja: EPP czarna 4 g/l Rozdzielacz C 7 F - DN 5 dwuobwodowy z izolacją ,4 Rozdzielacz C 7 F - DN 5 trzyobwodowy z izolacją ,9 Rozdzielacz C 7 4 F - DN 5 czteroobwodowy z izolacją ,4 Rozdzielacz C 7 5 F - DN 5 pięcioobwodowy z izolacją ,4 Uchwyty mocujące rozdzielacz na ścianie DELTA , Zawór zwrotny do rozdzielacza C 6, C 7, CN 7, C 1, CN 1 - DN 5 - do każdej grupy z mieszaczem ,7 4

25 System DN 5 do mocy 8 kw Zwrotnica hydrauliczna CPN 1 - DN (1 1/4 ) Łącznik TBN 11 (opcja) Uchwyty w zestawie Zwrotnica hydrauliczna CPN 1 DN wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa 1/"). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", zawór spustowy 1/", cztery śrubunki 1 1/4" żeliwne, uchwyty naścienne. Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. przepływ: 4,5 m /h Maks. temperatura: 11 C Izolacja: EPP czarna 4 g/l Podłączenie: 1 1/4" Moc grzewcza: do 8 kw przy DT C Połączenie z rozdzielaczem: Łącznik TBN 11 Zwrotnica CPN 1 - DN z wyposażeniem dodatkowym , Łącznik TBN 11 / z izolacją dla podłączenia CPN 1 - DN z C 1 F - DN ,1 Łącznik TBN 11 / z izolacją dla podłączenia CPN 1 - DN z C 1 F - DN ,5 Łącznik TBN 11 / 4 z izolacją dla podłączenia CPN 1 - DN z C 1 4F - DN ,6 Łącznik TBN 11 / 5 z izolacją dla podłączenia CPN 1 - DN z C 1 5F - DN ,5 Łącznik TBN 11 / 6 z izolacją dla podłączenia CPN 1 - DN z C 1 6F - DN , Rozdzielacz centralnego ogrzewania C 1 - DN 5 (1 ) Uchwyty Delta (opcja) Zawór zwrotny dla rozdzielacza Dwukomorowy stalowy rozdzielacz C 1 -,, 4, 5 lub 6 obwodowy DN 5 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. UWAGA! Do rozdzielacza C 1 6 F DN 5 zamiast uchwytów DELTA stosowane są wsporniki na podłoże (nr. art.:674). Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. temperatura: 11 C Moc grzewcza: 11 kw przy DT C Rozstaw osi: strony instalacyjnej: 15 mm strony kotłowej: 15 mm Podłączenie: strona instalacyjna: nakrętka GW 1 1/" strona kotłowa: GZ 1 1/4" Izolacja: EPP czarna 4 g/l Rozdzielacz C 1 F - DN 5 dwuobwodowy z izolacją , Rozdzielacz C 1 F - DN 5 trzyobwodowy z izolacją 661 9,7 Rozdzielacz C 1 4 F - DN 5 czteroobwodowy z izolacją ,8 Rozdzielacz C 1 5 F - DN 5 pięcioobwodowy z izolacją ,6 Rozdzielacz C 1 6 F - DN 5 sze ścioobwodowy z izolacją ,5 Wsporniki do montażu rozdzielacza na podłożu (1kpl. = sztuki) ,8 Uchwyty mocujące rozdzielacz na ścianie DELTA , Zawór zwrotny do rozdzielacza C 6, C 7, CN 7, C 1, CN 1 - DN 5 - do każdej grupy z mieszaczem ,7 5

26 System DN 5 do mocy 11 kw Zwrotnica hydrauliczna CPN 1 - DN 4 (1 1/ ) Łącznik TBN 1 (opcja) Zwrotnica hydrauliczna CPN 1 DN 4 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa "). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", cztery śrubunki 1 1/" żeliwne, stopa montażowa. Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. przepływ: 6,5 m /h Maks. temperatura: 11 C Izolacja: EPP czarna 4 g/l Podłączenie: 1 1/" Moc grzewcza: do 1 kw przy DT C Połączenie z rozdzielaczem: Łącznik TBN 1 Zwrotnica CPN 1 - DN 4 z wyposażeniem dodatkowym 67, Łącznik TBN 1 / z izolacją dla podłączenia CPN 1 - DN 4 z C 1 F - DN ,1 Łącznik TBN 1 / z izolacją dla podłączenia CPN 1 - DN 4 z C 1 F - DN ,5 Łącznik TBN 1 / 4 z izolacją dla podłączenia CPN 1 - DN 4 z C 1 4F - DN ,6 Łącznik TBN 1 / 5 z izolacją dla podłączenia CPN 1 - DN 4 z C 1 5F - DN ,5 Łącznik TBN 1 / 6 z izolacją dla podłączenia CPN 1 - DN 4 z C 1 6F - DN , Rozdzielacz centralnego ogrzewania C 1 - DN 5 Uchwyty Delta (opcja) Zawór zwrotny dla rozdzielacza Dwukomorowy stalowy rozdzielacz C 1 -,, 4, 5 lub 6 obwodowy DN 5 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. UWAGA! Do rozdzielacza C 1 6 F - DN 5 zamiast uchwytów DELTA stosowane są wsporniki na podłoże (nr. art.:674). Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. temperatura: 11 C Moc grzewcza: 11 kw przy DT C Rozstaw osi: strony instalacyjnej: 15 mm strony kotłowej: 15 mm Podłączenie: strona instalacyjna: nakrętka GW 1 1/" strona kotłowa: GZ 1 1/4" Izolacja: EPP czarna 4 g/l Rozdzielacz C 1 F - DN 5 dwuobwodowy z izolacją , Rozdzielacz C 1 F - DN 5 trzyobwodowy z izolacją 661 9,7 Rozdzielacz C 1 4 F - DN 5 czteroobwodowy z izolacją ,8 Rozdzielacz C 1 5 F - DN 5 pięcioobwodowy z izolacją ,6 Rozdzielacz C 1 6 F - DN 5 sze ścioobwodowy z izolacją ,5 Wsporniki do montażu rozdzielacza na podłożu (1kpl. = sztuki) ,8 Uchwyty mocujące rozdzielacz na ścianie DELTA , Zawór zwrotny do rozdzielacza C 6, C 7, CN 7, C 1, CN 1 - DN 5 - do każdej grupy z mieszaczem ,7 6

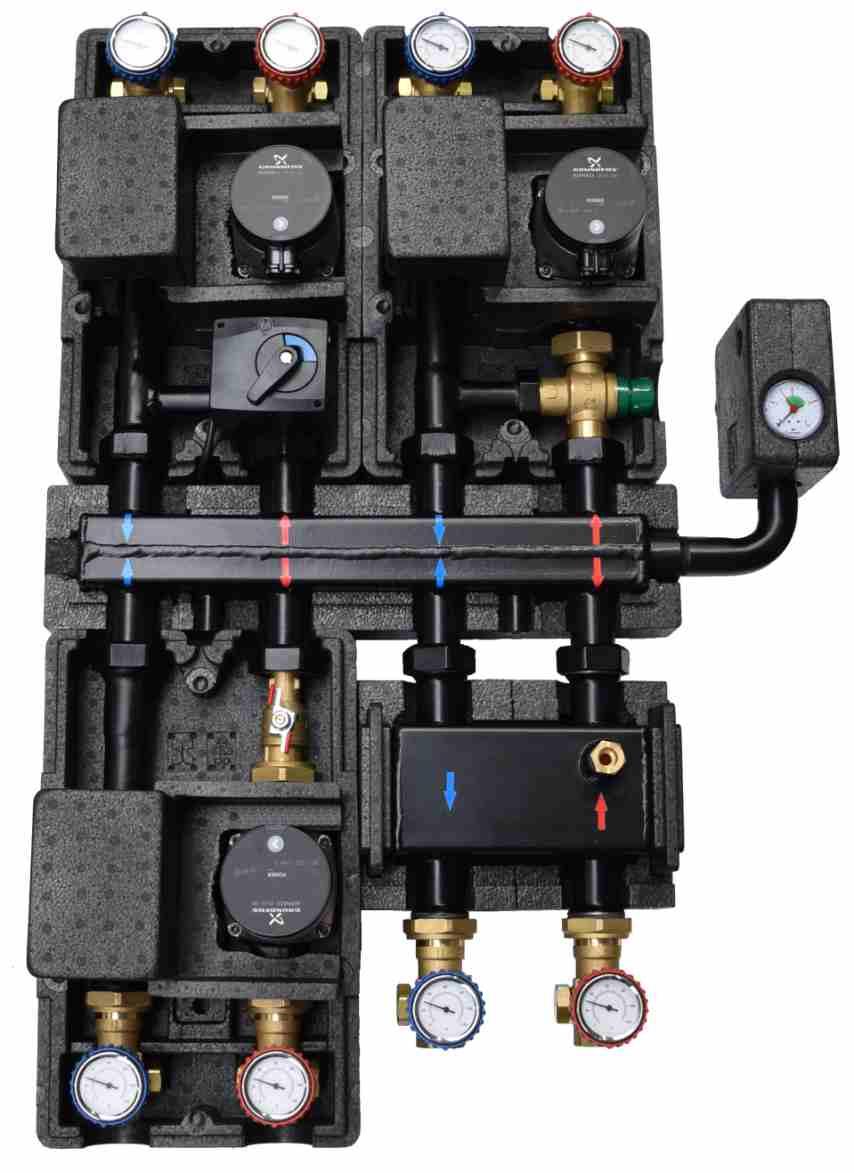

27 NOWOŚĆ Nowe systemy grup pompowych Nowe systemy do mocy 4 kw i 7 kw UWAGA! Grupy skierowane w dół mają odwrócone zasilanie z powrotem (odwrotnie niż w standardzie). Często zdarza się, że w kotłowni brakuje miejsca na urządzenia centralnego ogrzewania. Firma Womix wychodzi naprzeciw oczekiwaniom klienta, dlatego nowe systemy grup pompowych zostały skonstruowane tak, aby zwiększyć kompaktowość kotłowni. 7

28 NOWOŚĆ Nowy system grup pompowych - rozdzielacz CN 7 - DN 5 System do mocy 4 kw Grupy pompowe DN 5 wyposażone w pompę firmy WILO lub Grundfos Grupa bezpieczeństwa UNI X MINI bar Łącznik L 9 MINI dla podłączenia grupy bezp. Rozdzielacz centralnego ogrzewania CN 7 - DN 5 Zwrotnica hydrauliczna CPN MINI - DN 5 Uproszczony schemat ideowy instalacji - nie zaznaczano standardowych elementów instalacyjnych jak również schematu zabezpieczeń kotłowni 8

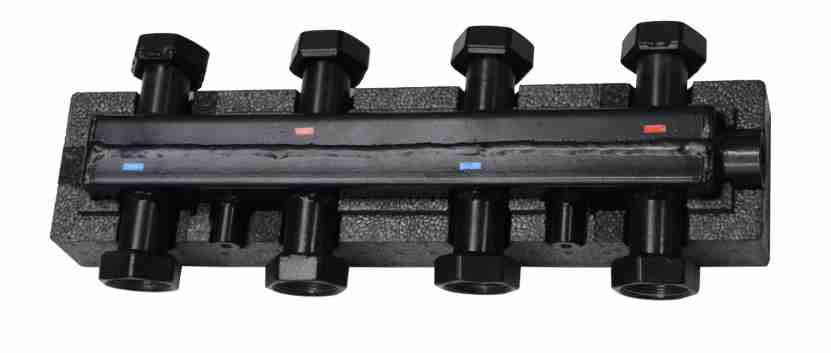

29 NOWOŚĆ Nowe systemy grup pompowych DN 5 do mocy 4 kw Zwrotnica hydrauliczna CPN MINI - DN 5 (1 ) Zwrotnica hydrauliczna CPN MINI - DN 5 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz w podłączenie dla czujnika temperatury. W zestawie znajduje się tulejka nurnikowa do czujnika temperatury 1/". Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. przepływ:,5 m /h Maks. temperatura: 11 C Izolacja: EPP czarna 4 g/l Podłączenie: 1 1/" GZ Zwrotnica CPN MINI - DN 5 z wyposażeniem dodatkowym , Rozdzielacz centralnego ogrzewania CN 7 - DN 5 Uchwyty mocujące rozdzielacz na ścianie L (opcja) Zawór zwrotny dla rozdzielacza Dwukomorowy stalowy rozdzielacz CN 7 - DN 5 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie L. Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. temperatura: 11 C Moc grzewcza: 4 kw przy DT C Rozstaw osi: strony instalacyjnej: 15 mm strony kotłowej: 15 mm Podłączenie: strona instalacyjna: nakrętka GW 1 1/" strona kotłowa: nakrętka GW 1 1/" Izolacja: EPP czarna 4 g/l UWAGA! Grupy pompowe skierowane w dół muszą mieć stronę zasilającą z lewej strony (odwrotnie niż w standardzie). Rozdzielacz CN 7 / F - DN 5 z izolacją ,7 Rozdzielacz CN 7 /5 F - DN 5 z izolacją ,1 Uchwyty mocujące rozdzielacz na ścianie L , Zawór zwrotny do rozdzielacza C 6, C 7, CN 7, C 1, CN 1 - DN 5 - do każdej grupy z mieszaczem ,7 9

30 NOWOŚĆ Nowy system grup pompowych - rozdzielacz CN 1 - DN 5 System do mocy 7 kw Grupy pompowe DN 5 wyposażone w pompę firmy WOMIX, WILO lub GRUNDFOS Grupa UNI X MAGNUM ( kw) Uchwyty naścienne dla rozdzielacza c.o. DELTA Zwrotnica hydrauliczna CPN 1 - DN Rozdzielacz centralnego ogrzewania CN 1 - DN 5 Łączniki TBCN dla podłączenia rozdzielacza CN 1 z zwrotnicą hydrauliczną CPN 1 - DN Uproszczony schemat ideowy instalacji - nie zaznaczano standardowych elementów instalacyjnych jak również schematu zabezpieczeń kotłowni

31 NOWOŚĆ Nowy systemy grup pompowych DN 5 do mocy 7 kw Zwrotnica hydrauliczna CPN 1 - DN (1 1/4 ) Uchwyty w zestawie Łącznik TBCN (opcja) Zwrotnica hydrauliczna CPN 1 DN wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa 1/"). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", zawór spustowy 1/", cztery śrubunki 1 1/4" żeliwne, uchwyty naścienne. Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. przepływ: 4,5 m /h Maks. temperatura: 11 C Izolacja: EPP czarna 4 g/l Podłączenie: 1 1/4" Moc grzewcza: do 8 kw przy DT C Połączenie z rozdzielaczem: Łącznik TBN 11 Zwrotnica CPN 1 - DN z wyposażeniem dodatkowym , Łącznik TBCN z izolacją dla podłączenia CPN 1 - DN z CN 1 - DN ,1 Rozdzielacz centralnego ogrzewania CN 1 - DN 5 Dwukomorowy stalowy rozdzielacz CN 1 - DN5 został stworzony w celu ułatwienia montażu grup pompowych. Fabrycznie rozdzielacz wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. Na życzenie rozdzielacz można wyposażyć w komplet uchwytów mocujących na ścianie DELTA. Uchwyty Delta (opcja) Zawór zwrotny dla rozdzielacza Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. temperatura: 11 C Moc grzewcza: 7 kw przy DT C Rozstaw osi: strony instalacyjnej: 15 mm strony kotłowej: 15 mm Podłączenie: strona instalacyjna: nakrętka GW 1 1/" strona kotłowa: nakrętka GW 1 1/" Izolacja: EPP czarna 4 g/l UWAGA! Grupy pompowe skierowane w dół muszą mieć stronę zasilającą z lewej strony (odwrotnie niż w standardzie). Rozdzielacz CN 1 / F - DN 5 z izolacją 66111,6 Rozdzielacz CN 1 /5 F - DN 5 z izolacją ,1 Rozdzielacz CN 1 4/7 F - DN 5 z izolacją ,4 Uchwyty mocujące rozdzielacz na ścianie DELTA , Zawór zwrotny do rozdzielacza C 6, C 7, CN 7, C 1, CN 1 - DN 5 - do każdej grupy z mieszaczem ,7 1

32 Grupy pompowe DN 5, DN Izolacja grupy pompowej pasuje do systemów DN 5 i DN. Dzięki otwartej przestrzeni w miejscu zamontowania pompy mamy możliwość zmian ustawień pompy elektronicznej, obserwacji stanu pracy, oraz chronimy elektronikę pompy przed wysoką temperaturą. Izolacja jest tak zaprojektowana aby pasowała do grup z zasilaniem z prawiej jak i z lewej strony.

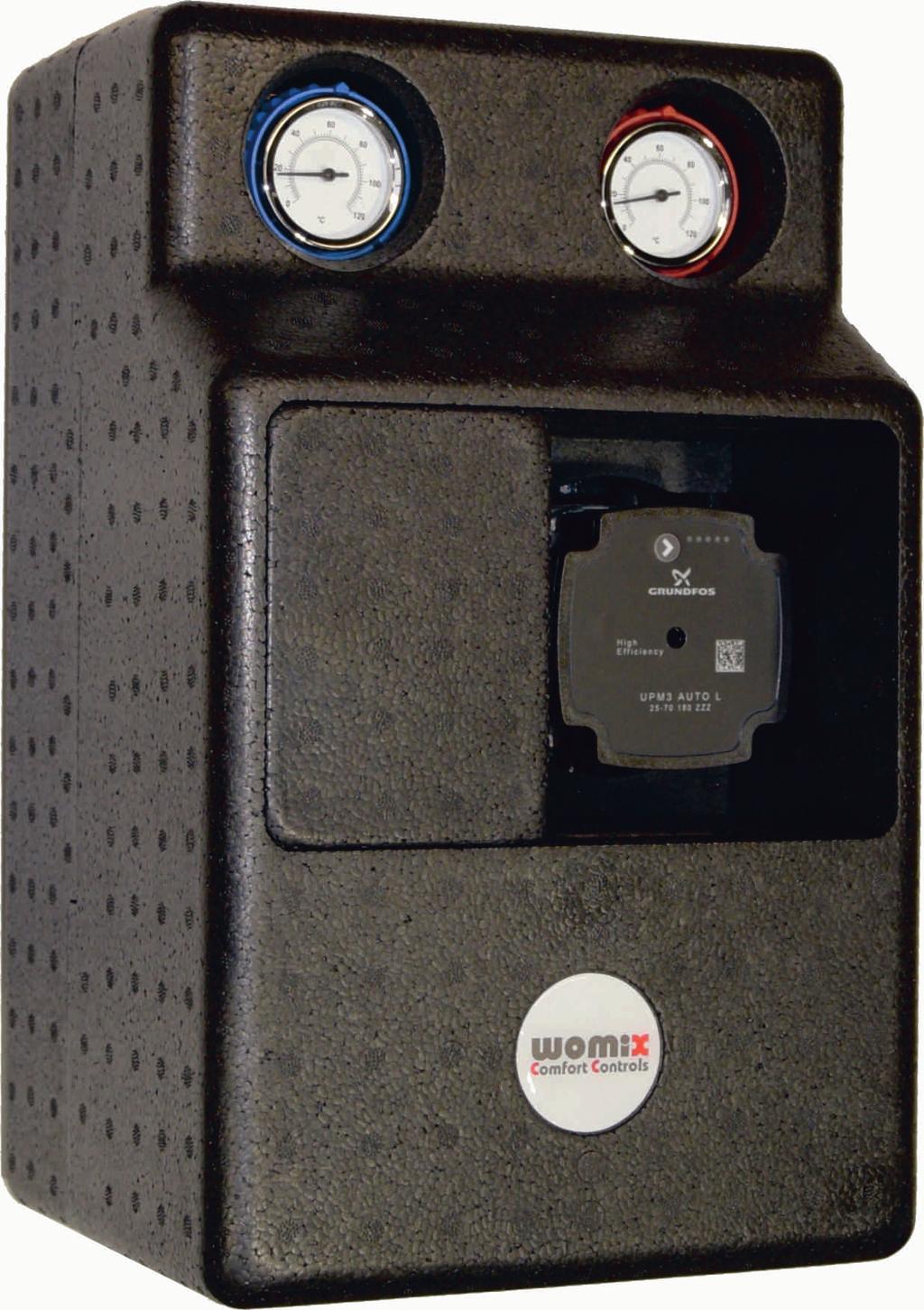

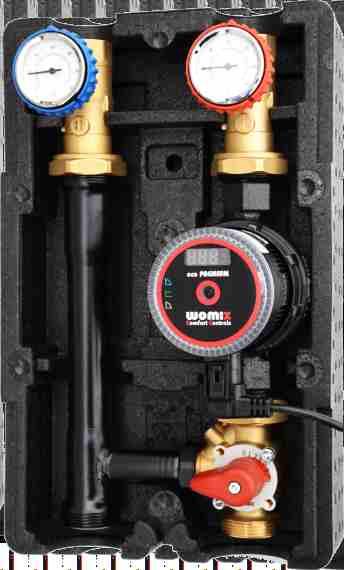

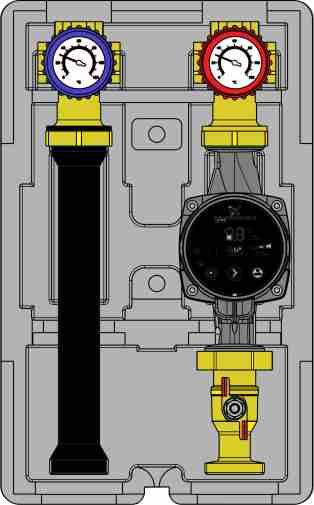

33 Grupy pompowe DN 5 Grupa pompowa SA 15 - DN 5 (1 ) Kompaktowa grupa pompowa SA 15 - DN 5 wyposażona jest w trzy mosiężne zawory kulowe w tym dwa z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos, Wilo lub Womix. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: Podłączenie: strona instalacji: GW 1 8 bar 11 C EPP czarna 6 g/l 15 mm VITON lub EPDM strona kotłowa: GZ 1 1/ Długość zabudowy pompy: 18 mm Grupa SA 15 - DN 5 (1 ) z izolacją, bez pompy ,7 Grupa SA 15 - DN 5 (1 ) z izolacją, z pompą Womix eco BASIC 5-6/ ,9 Grupa SA 15 - DN 5 (1 ) z izolacją, z pompą Womix eco PREMIUM 5-6/ ,9 Grupa SA 15 - DN 5 (1 ) z izolacją, z pompą Grundfos Alpha , Grupa SA 15 - DN 5 (1 ) z izolacją, z pompą Grundfos UPM Auto L ,9 Grupa SA 15 - DN 5 (1 ) z izolacją, z pompą WILO Yonos Pico 5/ ,1 Grupa SA 15 - DN 5 (1 ) z izolacją, z pompą WILO Yonos Pico 5/ , Grupa SA 15 - DN 5 (1 ) z izolacją, z pompą WILO Stratos Pico 5/ ,9 Nowość Nowość Grupa mieszająco - pompowa SMT 15 - DN 5 (1 ) Kompaktowa grupa mieszająco - pompowa SMT 15 - DN 5 wyposażona jest w mosiężny trzydrogowy zawór mieszający typu T, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Zawór mieszający MIX MT wyposażony jest w bypass. Na życzenie grupa może być wyposażona w pompę firmy Grundfos, Wilo lub Womix. Dodatkowo aby zapewnić automatyczną pracę zaworu mieszającego należy grupę wyposażyć w siłownik MP 1-1Nm. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: kvs zaworu mieszającego: 8, Podłączenie: strona instalacji: GW 1 8 bar 11 C EPP czarna 6 g/l 15mm VITON lub EPDM strona kotłowa: GZ 1 1/ Długość zabudowy pompy: 18mm Grupa SMT 15 - DN 5 (1 ) z dr. mieszaczem, bez pompy , Grupa SMT 15 - DN 5 (1 ) z dr. mieszaczem, z pompą Womix eco BASIC 5-6/ ,8 Grupa SMT 15 - DN 5 (1 ) z dr. mieszaczem, z pompą Womix eco PREMIUM 5-6/ ,8 Grupa SMT 15 - DN 5 (1 ) z dr. mieszaczem, z pompą Grundfos Alpha ,8 Grupa SMT 15 - DN 5 (1 ) z dr. mieszaczem, z pompą Grundfos UPM Auto L ,8 Grupa SMT 15 - DN 5 (1 ) z dr. mieszaczem, z pompą WILO Yonos Pico 5/ , Grupa SMT 15 - DN 5 (1 ) z dr. mieszaczem, z pompą WILO Yonos Pico 5/ ,4 Grupa SMT 15 - DN 5 (1 ) z dr. mieszaczem, z pompą WILO Stratos Pico 5/ , Nowość Nowość

34 Grupy pompowe DN 5 Grupa mieszająco - pompowa SMTC DN 5 (1 ) C Kompaktowa grupa mieszająco - pompowa SMTC DN 5 wyposażona jest w termostatyczny mosiężny trzydrogowy zawór mieszający THERMO (kv,7) o zakresie regulacji temperatury - o 47 C, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Maks. ciśnienie: 8 bar Maks. temperatura: 11 C Izolacja: EPP czarna 6 g/l Rozstaw osi: 15mm kv zaworu mieszającego:,7 Zakres regulacji mieszacza: - 47 C Uszczelnienia: VITON lub EPDM Podłączenie: strona instalacji: GW 1 strona kotłowa: GZ 1 1/ Długość zabudowy pompy: 18mm Grupa SMTC DN 5 (1 ) bez pompy, regulacja -47 C , Grupa SMTC DN 5 (1 ) z pompą Womix eco BASIC 5-6/18, regulacja -47 C , Grupa SMTC DN 5 (1 ) z pompą Womix eco PREMIUM 5-6/18, regulacja -47 C , Grupa SMTC DN 5 (1 ) z pompą Grundfos Alpha 5-6, regulacja -47 C ,1 Grupa SMTC DN 5 (1 ) z pompą Grundfos UPM Auto L 5-7, regulacja -47 C , Grupa SMTC DN 5 (1 ) z pompą WILO Yonos Pico 5/1-6, regulacja -47 C ,9 Grupa SMTC DN 5 (1 ) z pompą WILO Yonos Pico 5/1-8, regulacja -47 C , Grupa SMTC DN 5 (1 ) z pompą WILO Stratos Pico 5/1-6, regulacja -47 C ,9 Grupa mieszająco - pompowa SMTC 15 - DN 5 (1 ) C Nowość Nowość Kompaktowa grupa mieszająco - pompowa SMTC 15 - DN 5 wyposażona jest w termostatyczny mosiężny trzydrogowy zawór mieszający THERMO (kv,7) o zakresie regulacji temperatury 5- o 6 C, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Maks. ciśnienie: 8 bar Maks. temperatura: 11 C Izolacja: EPP czarna 6 g/l Rozstaw osi: 15mm kv zaworu mieszającego:,7 Zakres regulacji mieszacza: 5-6 C Uszczelnienia: VITON lub EPDM Podłączenie: strona instalacji: GW 1 strona kotłowa: GZ 1 1/ Długość zabudowy pompy: 18mm Grupa SMTC 15 - DN 5 (1 ) bez pompy, regulacja 5-6 C , Grupa SMTC 15 - DN 5 (1 ) z pompą Womix eco BASIC 5-6/18, regulacja 5-6 C , Grupa SMTC 15 - DN 5 (1 ) z pompą Womix eco PREMIUM 5-6/18, regulacja 5-6 C , Grupa SMTC 15 - DN 5 (1 ) z pompą Grundfos Alpha 5-6, regulacja 5-6 C ,1 Grupa SMTC 15 - DN 5 (1 ) z pompą Grundfos UPM Auto L 5-7, regulacja 5-6 C , Grupa SMTC 15 - DN 5 (1 ) z pompą WILO Yonos Pico 5/1-6, regulacja 5-6 C ,9 Grupa SMTC 15 - DN 5 (1 ) z pompą WILO Yonos Pico 5/1-8, regulacja 5-6 C , Grupa SMTC 15 - DN 5 (1 ) z pompą WILO Stratos Pico 5/1-6, regulacja 5-6 C ,9 Nowość Nowość 4

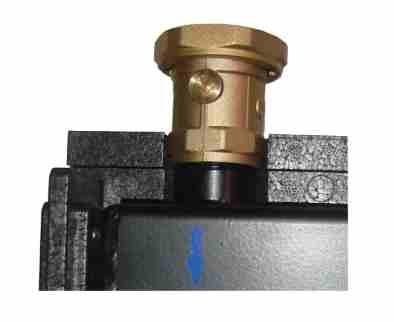

35 System DN 5 Wyposażenie dodatkowe systemu DN 5 Uchwyty Delta Zawór zwrotny do rozdzielacza C 6, C 7, CN 7, C 1, CN 1 - DN 5 Łącznik TBN 7, 1, 11 Łącznik L 9 MINI/MAGNUM Siłownik MP Grupa UNI X MINI (7,6 kw) Grupa UNI X MAGNUM ( kw) Wsporniki do montażu rozdzielacza na podłożu (1 kpl.= sztuki) Łącznik S Uchwyty naścienne Delta dla rozdzielaczy C 6,C 7,C 1, CN 1 - DN5 Siłownik MP , patrz str. 7 Grupa bezp. 1 UNI X MINI z zaworem bezp. bar (1/ x/4 ), odpowietrz., manometrem - 4 bar i izolacją Grupa bezp. 1 1/4 UNI X MAGNUM z zaworem bezp. bar (1 x1 1/4 ), odpowietrz., manometrem - 4 bar i izolacją ,1 149, Łącznik stalowy L 9 MINI dla podłączenia grupy UNI X MINI z rozdzielaczem C ,5 Łącznik stalowy L 9 MAGNUM dla podłączenia grupy UNI X MAGNUM z rozdzielaczem C , Łącznik stalowy S dla podłączenia naczynia z rozdzielaczem C 6, , Zawór zwrotny do rozdzielacza C 6, C 7, CN 7, C 1, CN 1 - DN 5 - do każdej grupy z mieszaczem ,7 Wsporniki do montażu rozdzielacza na podłożu (1 kpl.= sztuki) ,8 Łącznik stalowy TBN 7/ z izolacją dla podłączenia zwrotnicy CPN 7 - DN 5 z rozdzielaczem C 6, 7 F-DN 5 Łącznik stalowy TBN 7/ z izolacją dla podłączenia zwrotnicy CPN 7 - DN 5 z rozdzielaczem C 6, 7 F-DN 5 Łącznik stalowy TBN 7/4 z izolacją dla podłączenia zwrotnicy CPN 7 - DN 5 z rozdzielaczem C 6, 7 4 F-DN 5 Łącznik stalowy TBN 7/5 z izolacją dla podłączenia zwrotnicy CPN 7 - DN 5 z rozdzielaczem C 7 5 F - DN , , , ,6 Łącznik stalowy TBN 11/ z izolacją dla podłączenia zwrotnicy CPN 1 - DN z rozdzielaczem C 1 - F - DN5 Łącznik stalowy TBN 11/ z izolacją dla podłączenia zwrotnicy CPN 1 - DN z rozdzielaczem C 1 - F - DN5 Łącznik stalowy TBN 11/4 z izolacją dla podłączenia zwrotnicy CPN 1 - DN z rozdzielaczem C 1-4 F - DN5 Łącznik stalowy TBN 11/5 z izolacją dla podłączenia zwrotnicy CPN 1 - DN z rozdzielaczem C 1-5 F - DN5 Łącznik stalowy TBN 11/6 z izolacją dla podłączenia zwrotnicy CPN 1 - DN z rozdzielaczem C 1-6 F - DN , , , , , Łącznik stalowy TBN 1/ z izolacją dla podłączenia zwrotnicy CPN 1 - DN 4 z rozdzielaczem C 1 - F - DN5 Łącznik stalowy TBN 1/ z izolacją dla podłączenia zwrotnicy CPN 1 - DN 4 z rozdzielaczem C 1 - F - DN5 Łącznik stalowy TBN 1/4 z izolacją dla podłączenia zwrotnicy CPN 1 - DN 4 z rozdzielaczem C 1-4 F - DN5 Łącznik stalowy TBN 1/5 z izolacją dla podłączenia zwrotnicy CPN 1 - DN 4 z rozdzielaczem C 1-5 F - DN5 Łącznik stalowy TBN 1/6 z izolacją dla podłączenia zwrotnicy CPN 1 - DN 4 z rozdzielaczem C 1-6 F - DN , , , , , 5

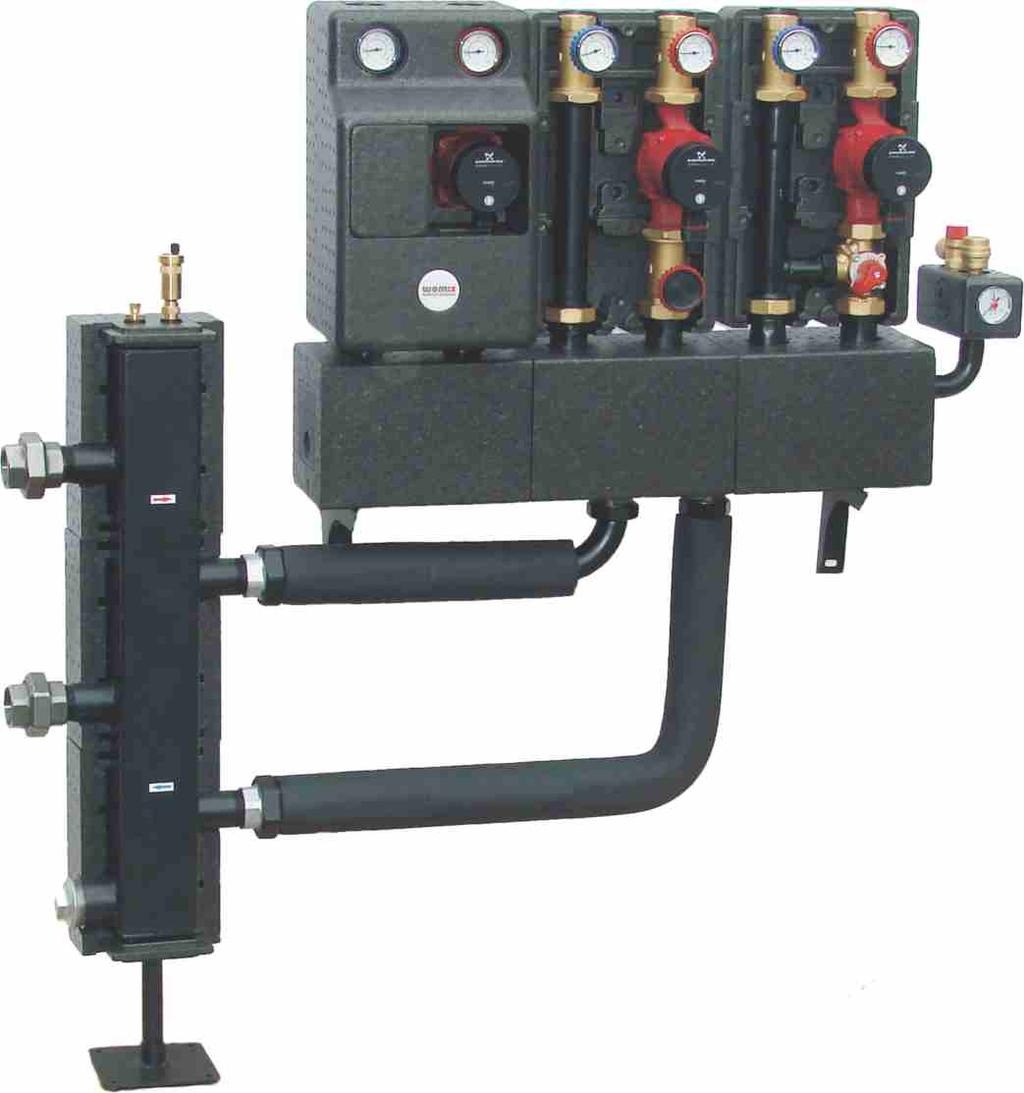

36 Grupy pompowe DN - kompletny system regulacji System do 1 kw Grupy pompowe DN 5, DN wyposażone w pompę firmy WILO lub Grundfos Grupa bezpieczeństwa UNI X MAGNUM bar Łącznik L 9 MAGNUM dla podłączenia grupy bezp. Rozdzielacz centralnego ogrzewania C 1 - DN,, 4, 5 lub 6-obwodowy Uchwyty naścienne dla rozdzielacza c.o. DELTA Łączniki TBN 1 dla podłączenia rozdzielacza C 1 z zwrotnicą hydrauliczną CPN 1 Zwrotnica hydrauliczna CPN 1 - DN 4 System do kw UWAGA! Dla rozdzielacza C 1 6F zamiast uchwytów DELTA potrzebne są wsporniki Grupy pompowe DN 5, DN wyposażone w pompę firmy WILO lub Grundfos Rozdzielacz centralnego ogrzewania C 1 - DN,, 4, 5 lub 6-obwodowy Łącznik TBN 1 - DN 5 dla podłączenia rozdzielacza C 1 z zwrotnicą hydrauliczną CPN 1 - DN 5 Wsporniki do montażu rozdzielacza C 1 na podłożu Zwrotnica hydrauliczna CPN 1 - DN 5 6

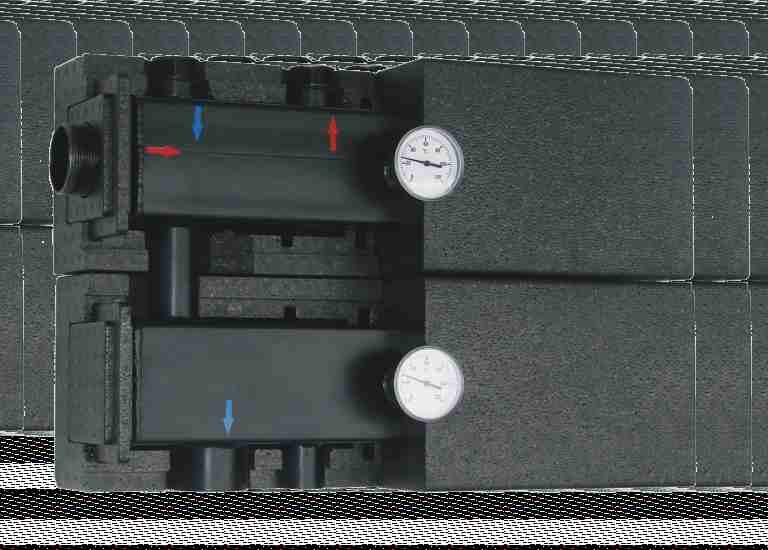

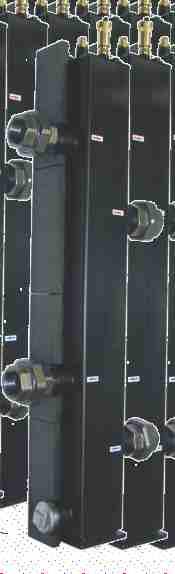

37 System DN do mocy 8 kw Zwrotnica hydrauliczna CPN 1 - DN (1 1/4 ) Łącznik TBN 11 (opcja) Uchwyty w zestawie Zwrotnica hydrauliczna CPN 1 DN wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa 1/"). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", zawór spustowy 1/", cztery śrubunki 1 1/4" żeliwne, uchwyty naścienne. Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. przepływ: 4,5 m /h Maks. temperatura: 11 C Izolacja: EPP czarna 4 g/l Podłączenie: 1 1/4" Moc grzewcza: do 8 kw przy DT C Połączenie z rozdzielaczem: Łącznik TBN 11 Zwrotnica CPN 1 - DN z wyposażeniem dodatkowym , Łącznik TBN 11 / z izolacją dla podłączenia CPN 1 - DN z C 1 F - DN ,1 Łącznik TBN 11 / z izolacją dla podłączenia CPN 1 - DN z C 1 F - DN ,5 Łącznik TBN 11 / 4 z izolacją dla podłączenia CPN 1 - DN z C 1 4F - DN ,6 Łącznik TBN 11 / 5 z izolacją dla podłączenia CPN 1 - DN z C 1 5F - DN ,5 Łącznik TBN 11 / 6 z izolacją dla podłączenia CPN 1 - DN z C 1 6F - DN , Rozdzielacz centralnego ogrzewania C 1 - DN (opcja) Łącznik DN 1 1/4 x Łącznik DN 1 1/4 x z wbudowanym zaworem z mosiężną nakrętką kulowym, z mosiężną nakrętką Uchwyty Delta Dwukomorowy stalowy rozdzielacz C 1 - DN,, 4, 5 lub 6 obwodowy DN został stworzony w celu ułatwienia montażu grup pompowych DN. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. UWAGA! Aby podłączyć grupy pompowe DN należy do rozdzielacza dokupić dodatkowe łączniki DN 1 1/4 x lub łączniki z wbudowanym zaworem kulowym (patrz zdjęcie obok). UWAGA! Do rozdzielacza C 1 6 F - DN zamiast uchwytów DELTA stosowane są wsporniki na podłoże (nr. art.:674). Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. temperatura: 11 C Moc grzewcza: 1 kw przy DT C Rozstaw osi: strony instalacyjnej: 15 mm strony kotłowej: 15 mm Podłączenie: strona instalacyjna: GZ 1 1/4" strona kotłowa: GZ 1 1/4" Izolacja: EPP czarna 4 g/l Rozdzielacz C 1 F - DN dwuobwodowy z izolacją , Rozdzielacz C 1 F - DN trzyobwodowy z izolacją 671 9,7 Rozdzielacz C 1 4 F - DN czteroobwodowy z izolacją ,8 Rozdzielacz C 1 5 F - DN pięcioobwodowy z izolacją ,6 Rozdzielacz C 1 6 F - DN sze ścioobwodowy z izolacją ,5 Wsporniki do montażu rozdzielacza na podłożu (1kpl. = sztuki) - dla rozdzielacza C 1 6 F DN ,8 Uchwyty mocujące rozdzielacz na ścianie DELTA , Redukcja do montażu grup DN 5 na rozdzielaczu C 1, C 1 - cena za kpl. - sztuki 67,9 Łącznik DN 1 1/4 x z mosiężną nakrętką - cena za 1 szt , Łącznik DN 1 1/4 x z wbudowanym zaworem kulowym, z mosiężną nakrętką - cena za 1 szt. 6717,5 Łącznik DN 1 1/4 x z mosiężną nakrętką, z zaworem zwrotnym dla grup SMT - cena za 1 szt ,5 7

38 System DN do mocy 1 kw Zwrotnica hydrauliczna CPN 1 - DN 4 (1 1/ ) Łącznik TBN 1 (opcja) Zwrotnica hydrauliczna CPN 1 DN 4 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa "). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", cztery śrubunki 1 1/" żeliwne, stopa montażowa. Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. przepływ: 6,5 m /h Maks. temperatura: 11 C Izolacja: EPP czarna 4 g/l Podłączenie: 1 1/" Moc grzewcza: do 1 kw przy DT C Połączenie z rozdzielaczem: Łącznik TBN 1 Zwrotnica CPN 1 - DN 4 z wyposażeniem dodatkowym 67, Łącznik TBN 1 / z izolacją dla podłączenia CPN 1 - DN 4 z C 1 F - DN ,1 Łącznik TBN 1 / z izolacją dla podłączenia CPN 1 - DN 4 z C 1 F - DN ,5 Łącznik TBN 1 / 4 z izolacją dla podłączenia CPN 1 - DN 4 z C 1 4F - DN ,6 Łącznik TBN 1 / 5 z izolacją dla podłączenia CPN 1 - DN 4 z C 1 5F - DN ,5 Łącznik TBN 1 / 6 z izolacją dla podłączenia CPN 1 - DN 4 z C 1 6F - DN , Rozdzielacz centralnego ogrzewania C 1 - DN (opcja) Łącznik DN 1 1/4 x Łącznik DN 1 1/4 x z wbudowanym zaworem z mosiężną nakrętką kulowym, z mosiężną nakrętką Uchwyty Delta Dwukomorowy stalowy rozdzielacz C 1 - DN,, 4, 5 lub 6 obwodowy DN został stworzony w celu ułatwienia montażu grup pompowych DN. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz posiada wyjście DN po stronie powrotnej dla podłączenia przeponowego naczynia, oraz wyjście DN 5 po stronie zasilającej dla podłączenia grupy bezpieczeństwa. UWAGA! Aby podłączyć grupy pompowe DN należy do rozdzielacza dokupić dodatkowe łączniki DN 1 1/4 x lub łączniki z wbudowanym zaworem kulowym (patrz zdjęcie obok). UWAGA! Do rozdzielacza C 1 6 F - DN zamiast uchwytów DELTA stosowane są wsporniki na podłoże (nr. art.:674). Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. temperatura: 11 C Moc grzewcza: 1 kw przy DT C Rozstaw osi: strony instalacyjnej: 15 mm strony kotłowej: 15 mm Podłączenie: strona instalacyjna: GZ 1 1/4" strona kotłowa: GZ 1 1/4" Izolacja: EPP czarna 4 g/l Rozdzielacz C 1 F - DN dwuobwodowy z izolacją , Rozdzielacz C 1 F - DN trzyobwodowy z izolacją 671 9,7 Rozdzielacz C 1 4 F - DN czteroobwodowy z izolacją ,8 Rozdzielacz C 1 5 F - DN pięcioobwodowy z izolacją ,6 Rozdzielacz C 1 6 F - DN sze ścioobwodowy z izolacją ,5 Wsporniki do montażu rozdzielacza na podłożu (1kpl. = sztuki) - dla rozdzielacza C 1 6 F DN ,8 Uchwyty mocujące rozdzielacz na ścianie DELTA , Redukcja do montażu grup DN 5 na rozdzielaczu C 1, C 1 - cena za kpl. - sztuki 67,9 Łącznik DN 1 1/4 x z mosiężną nakrętką - cena za 1 szt , Łącznik DN 1 1/4 x z wbudowanym zaworem kulowym, z mosiężną nakrętką - cena za 1 szt. 6717,5 Łącznik DN 1 1/4 x z mosiężną nakrętką, z zaworem zwrotnym dla grup SMT - cena za 1 szt ,5 8

39 System DN do mocy kw Zwrotnica hydrauliczna CPN 1 - DN 5 ( ) Łącznik TBN 1 - DN 5 (opcja) Zwrotnica hydrauliczna CPN 1 - DN 5 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa "). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", cztery śrubunki " żeliwne oraz stopa montażowa. Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. przepływ: 9,5 m /h Maks. temperatura: 11 C Izolacja: EPP czarna 4 g/l Podłączenie: " Moc grzewcza: do kw przy DT C Połączenie z rozdzielaczem: Łącznik TBN 1 - DN 5 Zwrotnica CPN 1 - DN 5 z wyposażeniem dodatkowym , Łącznik TBN 1 - DN 5 dla podłączenia CPN 1 - DN 5 z C 1 - DN 695,1 Rozdzielacz centralnego ogrzewania C 1 - DN (opcja) Łącznik DN 1 1/4 x Łącznik DN 1 1/4 x z wbudowanym zaworem z mosiężną nakrętką kulowym, z mosiężną nakrętką Wsporniki Dwukomorowy stalowy rozdzielacz C 1 - DN,, 4, 5 lub 6 obwodowy DN został stworzony w celu ułatwienia montażu grup pompowych DN. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz wyposażony jest w dwa termometry i dwie mufy 1/" spustowe. UWAGA! Aby podłączyć grupy pompowe DN należy do rozdzielacza dokupić dodatkowe łączniki DN 1 1/4 x lub łączniki z wbudowanym zaworem kulowym (patrz zdjęcie obok). Materiał: stal ST 7.1 Maks. ciśnienie: 6 bar Maks. temperatura: 11 C Moc grzewcza: kw przy DT C Rozstaw osi: strony instalacyjnej: 15 mm Podłączenie: strona instalacyjna: GZ 1 1/4" strona kotłowa: " Izolacja: EPP czarna 4 g/l Rozdzielacz C 1 F - DN dwuobwodowy z izolacją ,7 Rozdzielacz C 1 F - DN trzyobwodowy z izolacją ,9 Rozdzielacz C 1 4 F - DN czteroobwodowy z izolacją , Rozdzielacz C 1 5 F - DN pięcioobwodowy z izolacją ,5 Rozdzielacz C 1 6 F - DN sze ścioobwodowy z izolacją , Wsporniki do montażu rozdzielacza na podłożu (1kpl. = sztuki) ,8 Redukcja do montażu grup DN 5 na rozdzielaczu C 1, C 1 - cena za kpl. - sztuki 67,9 Łącznik DN 1 1/4 x z mosiężną nakrętką - cena za 1 szt , Łącznik z wbudowanym zaworem kulowym DN 1 1/4 x z mosiężną nakrętką - cena za 1 szt. 6717,5 Łącznik DN 1 1/4 x z mosiężną nakrętką, z zaworem zwrotnym dla grup SMT - cena za 1 szt ,5 9

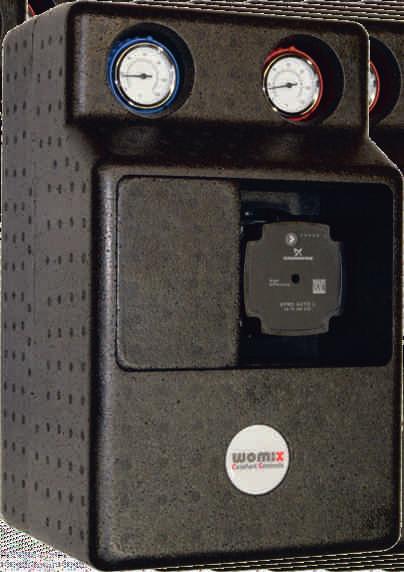

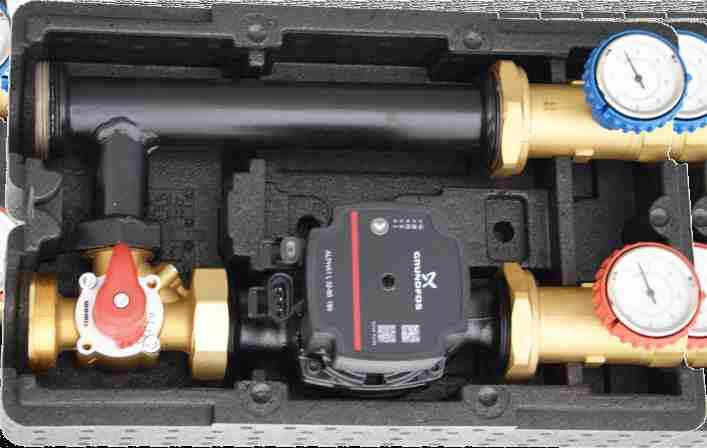

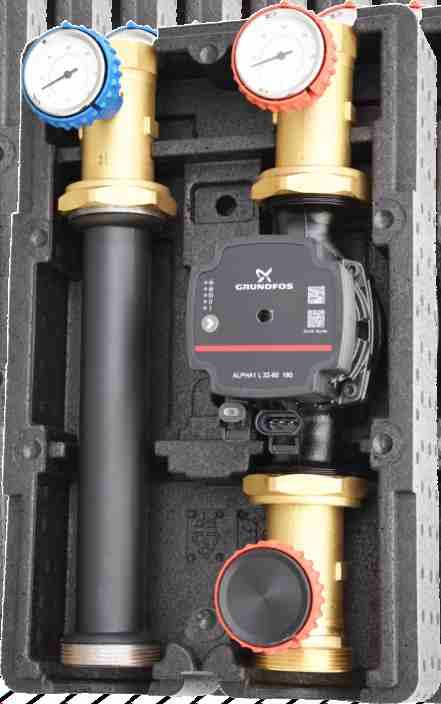

40 Grupy pompowe DN Grupa pompowa SA 15 - DN (1 1/4 ) Kompaktowa grupa pompowa SA 15 - DN wyposażona jest w dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej, łącznik z zaworem zwrotnym i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WILO. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: Podłączenie: strona instalacji: GW 1 1/4 strona kotłowa: GZ Długość zabudowy pompy: 18mm 8 bar 11 C EPP czarna 6 g/l 15mm VITON lub EPDM Grupa pompowa SA 15 - DN (1 1/4 ) z izolacją, bez pompy ,7 Grupa pompowa SA 15 - DN (1 1/4 ) z izolacją z pompą Grundfos Alpha ,8 Grupa pompowa SA 15 - DN (1 1/4 ) z izolacją z pompą Grundfos Alpha 1L , Grupa pompowa SA 15 - DN (1 1/4 ) z izolacją z pompą WILO Yonos Pico / ,9 Grupa pompowa SA 15 - DN (1 1/4 ) z izolacją z pompą WILO Yonos Pico / ,1 Grupa mieszająco - pompowa SMT 15 - DN (1 1/4 ) Kompaktowa grupa mieszająco - pompowa SMT 15 - DN wyposażona jest w mosiężny trzydrogowy zawór mieszający typu T, dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej, łącznik z zaworem zwrotnym i izolację. Na życzenie grupa może być wyposażona w pompę Grundfos lub WILO. Dodatkowo aby zapewnić automatyczną pracę zaworu mieszającego należy grupę wyposażyć w siłownik MP 1-1Nm. UWAGA! Grupa dostarczana jest z stroną zasilającą z prawej strony. Strony mogą być zamieniane. Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: Kvs zaworu mieszającego: 17, Podłączenie: strona instalacji: GW 1 1/4 strona kotłowa: GZ Długość zabudowy pompy: 18mm 8 bar 11 C EPP czarna 6 g/l 15mm VITON lub EPDM Grupa pompowa S MT 15 - DN (1 1/4 ) z izolacją, z mieszaczem -dr., bez pompy , Grupa pompowa SMT 15 - DN (1 1/4 ) z izolacją, z mieszaczem -dr., z Grundfos Alpha , Grupa pompowa SMT 15 - DN (1 1/4 ) z izolacją, z mieszaczem -dr., z Grundfos Alpha 1L , Grupa pompowa SMT 15 - DN (1 1/4 ) z izolacją, z mieszaczem -dr., z WILO Yonos Pico / , Grupa pompowa SMT 15 - DN (1 1/4 ) z izolacją, z mieszaczem -dr., z WILO Yonos Pico / ,1 4

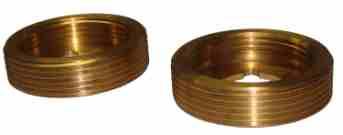

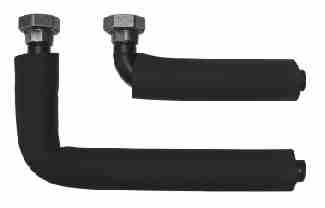

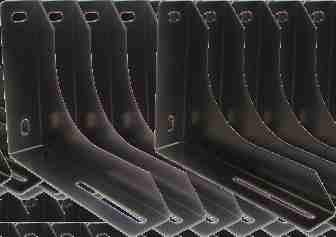

41 System DN Wyposażenie dodatkowe grup DN Wsporniki Siłownik MP Łącznik DN 11/4 x z mosiężną nakrętką Łącznik z wbudowanym zaworem kulowym DN 11/4 x z mosiężną nakrętką Łącznik TBN 1, 11 Łącznik L 9 MINI/MAGNUM Łącznik S Łącznik TB 1 - DN 5 Uchwyty Delta Grupa UNI X MAGNUM ( kw) Redukcja do montażu grup DN 5 na rozdzielaczu C 1, C 1 - DN Uchwyty naścienne Delta dla rozdzielacza C 6, C 7, C 1, CN 1 - DN , Siłownik MP 1 - patrz str. 7 Grupa bezp. 1 1/4 UNI X MAGNUM z zaworem bezp. bar (1 x1 1/4 ), odpowietrz., manometrem - 4 bar i izolacją , Łącznik stalowy L 9 MAGNUM dla podłączenia grupy UNI X MAGNUM z rozdzielaczem C , Łącznik stalowy S dla podłączenia naczynia z rozdzielaczem C 6, , Łącznik DN 1 1/4 x z mosiężną nakrętką - cena za 1 szt , Łącznik z wbudowanym zaworem kulowym DN 1 1/4 x z mosiężną nakrętką - cena za 1 szt. 6717,5 Łącznik z wbudowanym zaworem zwrotnym DN 1 1/4 x z mosiężną nakrętką - cena za 1 szt ,5 Redukcja do montażu grup DN 5 na rozdzielaczu C 1, C 1 - DN - cena za kpl. - sztuki 67,9 Zawór zwrotny do rozdzielacza C 6, CN 7, C 1, CN 1 - DN 5 - zalecany do każdej grupy z mieszaczem ,7 Zawór zwrotny do rozdzielacza C 7 - DN 5 - zalecany do każdej grupy z mieszaczem. 66 1,6 Wsporniki do montażu rozdzielacza na podłożu (1 kpl.= sztuki) ,8 Łącznik stalowy TBN 11/ z izolacją dla podłączenia zwrotnicy CPN 1 - DN z rozdzielaczem C 1- F - DN5 Łącznik stalowy TBN 11/ z izolacją dla podłączenia zwrotnicy CPN 1 - DN z rozdzielaczem C 1- F - DN5 Łącznik stalowy TBN 11/4 z izolacją dla podłączenia zwrotnicy CPN 1 - DN z rozdzielaczem C 1-4 F - DN5 Łącznik stalowy TBN 11/5 z izolacją dla podłączenia zwrotnicy CPN 1 - DN z rozdzielaczem C 1-5 F - DN5 Łącznik stalowy TBN 11/6 z izolacją dla podłączenia zwrotnicy CPN 1 - DN z rozdzielaczem C 1-6 F - DN , , , , , Łącznik stalowy TBN 1/ z izolacją dla podłączenia zwrotnicy CPN 1 - DN 4 z rozdzielaczem C 1- F - DN5 Łącznik stalowy TBN 1/ z izolacją dla podłączenia zwrotnicy CPN 1 - DN 4 z rozdzielaczem C 1- F - DN5 Łącznik stalowy TBN 1/4 z izolacją dla podłączenia zwrotnicy CPN 1 - DN 4 z rozdzielaczem C 1-4 F - DN5 Łącznik stalowy TBN 1/5 z izolacją dla podłączenia zwrotnicy CPN 1 - DN 4 z rozdzielaczem C 1-5 F - DN5 Łącznik stalowy TBN 1/6 z izolacją dla podłączenia zwrotnicy CPN 1 - DN 4 z rozdzielaczem C 1-6 F - DN , , , , , 41

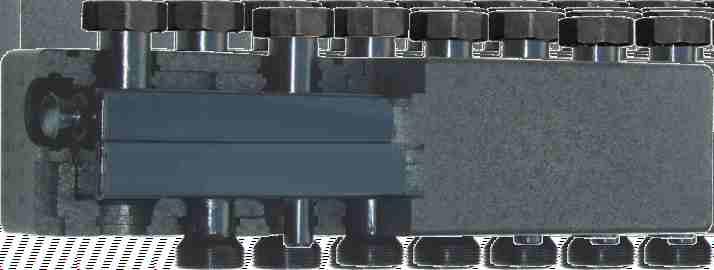

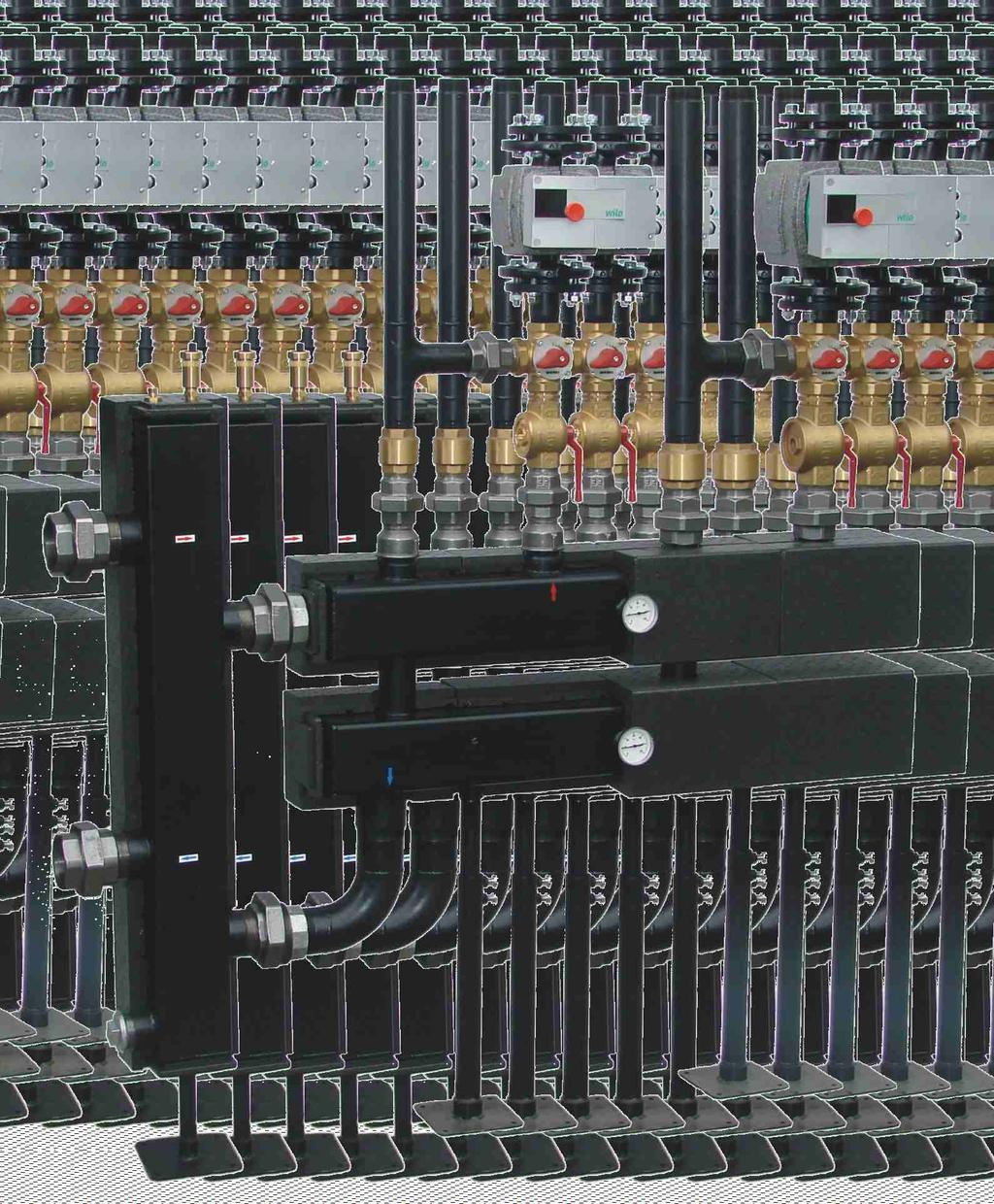

42 System DN 5 SYSTEM DN 5 - kompletny system regulacji Rozdzielacz centralnego ogrzewania C 1 - DN 5 lub obwodowy Zwrotnica hydrauliczna CPN 1 - DN 65 Wsporniki do montażu rozdzielacza C 1 na podłożu Łącznik TBN 1 - DN 65 dla podłączenia rozdzielacza C 1 - DN 5 z zwrotnicą hydrauliczną CPN 1 - DN 65 4

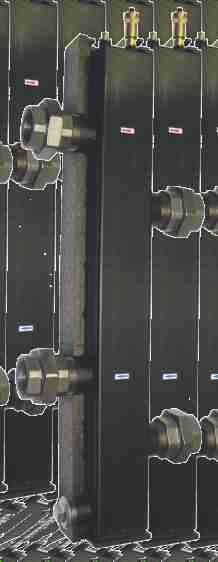

43 System DN 5 System do mocy 5kW Zwrotnica hydrauliczna CPN 1 - DN 65 ( 1/ ) Łącznik TBN 1 - DN 65 (opcja) Zwrotnica hydrauliczna CPN 1 - DN 65 wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1/"), oraz od dolnej strony w podłączenie spustu (mufa "). W zestawie są odpowietrznik /8" z zaworem stopowym 1/", tulejka nurnikowa do termometru 1/", cztery śrubunki 1/" żeliwne, stopa montażowa. Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. przepływ: 18 m /h Maks. temperatura: 11 C Izolacja: EPP czarna 4 g/l Podłączenie: 1/" Moc grzewcza: do 5 kw przy DT C Połączenie z rozdzielaczem: Łącznik TBN 1 - DN 65 Zwrotnica CPN 1 - DN 65 z wyposażeniem dodatkowym , Łącznik TBN 1 - DN 65 dla podłączenia CPN 1 - DN 65 z C 1 - DN ,6 Rozdzielacz centralnego ogrzewania C 1 - DN 5 Dwukomorowy stalowy rozdzielacz C 1 - DN 5 lub obwodowy DN 5 został stworzony w celu ułatwienia montażu grup pompowych DN 5,, 4, 5. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz wyposażony jest w dwa termometry i dwie mufy 1/" spustowe. Materiał: stal ST 7.1 Maks. ciśnienie: 6 bar Maks. temperatura: 11 C Moc grzewcza: 5 kw przy DT C Rozstaw osi: strony instalacyjnej: 5 mm Podłączenie: strona instalacyjna: GZ " strona kotłowa: 1/" Izolacja: EPP czarna 4 g/l Rozdzielacz C 1 F - DN 5 dwuobwodowy z izolacją , Rozdzielacz C 1 F - DN 5 trzyobwodowy z izolacją , Wsporniki do montażu rozdzielacza na podłożu (1kpl. = sztuki) ,8 4

44 NOWOŚĆ KOMPLETNY SYSTEM DO KASKADY KOTŁÓW WISZĄCYCH Kompletny system do kaskady kotłów wiszących Podłączenie kotła DN 5 lub DN Łącznik do podłączenia rozdzielacza ze zwrotnicą CPN Zwrotnica hydrauliczna Grupa pompowa DN 5,, 4,5 Grupa pompowa DN 5,, 4,5 Grupa pompowa DN 5,, 4,5 Wsporniki do montażu rozdzielacza na podłożu Rozdzielacz dla kotłów wiszących Rozdzielacz centralnego ogrzewania C 15, C 15 lub obwodowy Wsporniki do montażu rozdzielacza na podłożu 44

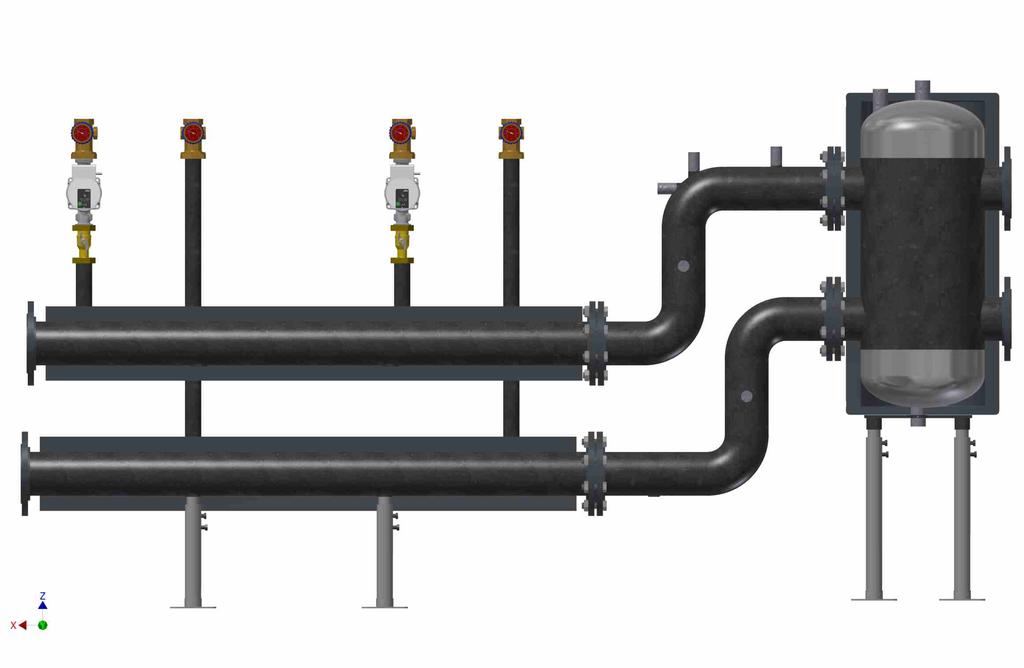

45 NOWOŚĆ SYSTEM DO KASKADY KOTŁÓW WISZĄCYCH System do kaskady kotłów wiszących System do 5 kw Podłączenie kotła DN 5 lub DN Zwrotnica hydrauliczna Wsporniki do montażu rozdzielacza na podłożu Zalety systemu: - kompletny system, - szybki, ułatwiony montaż, -brak możliwości popełnienia błędu przez montera, -możliwość bezpośredniego podłączenia z systemem kotłowni. Rozdzielacz dla kotłów wiszących System został zaprojektowany tak, aby pasował do wszystkich kotłów wiszących dostępnych na rynku o szerokości nie większej niż 65 mm. Skontaktuj się, aby przekazać nam informacje o tym jaką kaskadę kotłów budujesz, a my wyprodukujemy dla Ciebie rozdzielacz dopasowany do Twoich potrzeb. Ważne informacje jakie powinieneś nam przekazać to: podłączenie kotła DN 5 czy DN, zasilanie z kotła z lewej czy z prawej strony oraz rozstaw pomiędzy króćcami. System będzie produkowany pod zamówienie, dlatego termin realizacji zamówienia wynosi 7 dni roboczych od potwierdzenia rysunku i daty wpłaty zaliczki. Każdorazowo będziemy prosić o wpłacenie 5% zaliczki na poczet produkcji oraz nie będzie możliwości zwrotu w/w towaru. 45

46 NOWOŚĆ SYSTEM DO KASKADY KOTŁÓW WISZĄCYCH System kaskadowy dla kotłów wiszących o mocy do 155 kw Moc przy DT 15 C Przepływ [m /h] Rozdzielacz dla kotłów - DN 65 z izolacją 155, 9, 111 II kwartał 19 Rozdzielacz dla kotłów - DN 65 z izolacją 155, 9, 11 II kwartał 19 Rozdzielacz dla 4 kotłów - DN 65 z izolacją 155, 9, 11 I I kwartał 19 Moc przy DT 15 C Przepływ [m /h] Pojemność [l] Zwrotnica CPN 5 - DN 65 z izolacją 155, 9, 6 II kwartał 19 Łącznik DN 65 dla podłączenia rozdzielacza DN 65 z CPN 5 - DN 65 1 II kwartał 19 System kaskadowy dla kotłów wiszących o mocy do 1 kw Moc przy DT 15 C Przepływ [m /h] Rozdzielacz dla kotłów - DN 8 z izolacją 1, 1, 11 II kwartał 19 Rozdzielacz dla kotłów - DN 8 z izolacją 1, 1, 1 II kwartał 19 Rozdzielacz dla 4 kotłów - DN 8 z izolacją 1, 1, 1 II kwartał 19 Moc przy DT 15 C Przepływ [m /h] Pojemność [l] Zwrotnica CPN 5 - DN 8 z izolacją 1, 1, 6 4 II kwartał 19 Łącznik DN 8 dla podłączenia rozdzielacza DN 8 z CPN 5 - DN 8 II kwartał 19 System kaskadowy dla kotłów wiszących o mocy do 5 kw Moc przy DT 15 C Przepływ [m /h] Rozdzielacz dla kotłów - DN 1 z izolacją 5,, 11 II kwartał 19 Rozdzielacz dla kotłów - DN 1 z izolacją 5,, 1 II kwartał 19 Rozdzielacz dla 4 kotłów - DN 1 z izolacją 5,, 1 II kwartał 19 Moc przy DT 15 C Przepływ [m /h] Pojemność [l] Zwrotnica CPN - DN 1 z izolacją 5,, 61 5 II kwartał 19 Łącznik DN 1 dla podłączenia rozdzielacza DN 1 z CPN - DN 1 II kwartał 19 System kaskadowy dla kotłów wiszących o mocy do 5 kw Moc przy DT 15 C Przepływ [m /h] Rozdzielacz dla kotłów - DN 15 z izolacją 5,, 141 II kwartał 19 Rozdzielacz dla kotłów - DN 15 z izolacją 5,, 14 II kwartał 19 Rozdzielacz dla 4 kotłów - DN 15 z izolacją 5,, 14 II kwartał 19 Moc przy DT 15 C Przepływ [m /h] Pojemność [l] Zwrotnica CPN - DN 15 z izolacją 5,, 6 6 II kwartał 19 Łącznik DN 15 dla podłączenia rozdzielacza DN 15 z CPN - DN 15 4 II kwartał 19 Wyposażenie Grupa przyłączeniowa do pompy DN (dla każdego kotła w kaskadzie) 651 Grupa bezpieczeństwa dla kotła do mocy 5 kw 1 Grupa bezpieczeństwa dla kotła do mocy 15 kw II kwartał 19 II kwartał 19 II kwartał 19 46

47 NOWOŚĆ SYSTEM DO 5 kw SYSTEM do 5 kw już w II kwartale 19 Grupa pompowa DN 5 Grupa pompowa DN 4 Grupa pompowa DN Zwrotnica hydrauliczna CPN - DN 1 Rozdzielacz centralnego ogrzewania C 15, C 15 lub obwodowy Wsporniki do montażu rozdzielacza na podłożu 47

48 NOWOŚĆ SYSTEM DO 5 kw Zwrotnica hydrauliczna CPN 5, Zwrotnice hydrauliczne CPN wykonana została ze stali. Fabrycznie wyposażona jest w izolację oraz od górnej strony w dwa podłączenia dla czujnika temperatury i odpowietrznika (mufa 1"), oraz od dolnej strony w spust (mufa 1"). Materiał: stal ST 7.1 Maks. ciśnienie: 8 bar Maks. temperatura: 11 C Maks. przepływ: 9- m /h (w zależności od modelu) Izolacja: EPP czarna 4 g/l Moc grzewcza: kw (w zależności od modelu) Stopy montażowe w zestawie Moc przy DT 15 C Przepływ [m /h] Pojemność [l] Zwrotnica CPN 5 - DN 65 z izolacją 155, 9, 6 II kwartał 19 Zwrotnica CPN 5 - DN 8 z izolacją 1, 1, 6 4 II kwartał 19 Moc przy DT 15 C Przepływ [m /h] Pojemność [l] Zwrotnica CPN - DN 1 z izolacją 5,, 61 5 Zwrotnica CPN - DN 15 z izolacją 5,, 6 6 Rozdzielacz centralnego ogrzewania C 15, C 15 II kwartał 19 II kwartał 19 Dwukomorowy stalowy rozdzielacz C 15, C 15, lub obwodowy został stworzony w celu ułatwienia montażu grup pompowych DN 5,, 4, 5. Fabrycznie wyposażony jest w izolację EPP. Dodatkowo rozdzielacz wyposażony jest w dwa termometry i dwie mufy 1/" spustowe. Materiał: stal ST 7.1 Maks. ciśnienie: 6 bar Maks. temperatura: 11 C Moc grzewcza: kw przy DT C Izolacja: EPP czarna 4 g/l Moc przy DT 15 C Przepływ [m /h] Rozdzielacz C 15 F - DN 65 dwuobwodowy z izolacją 155, 9, 11 Rozdzielacz C 15 F - DN 65 trzyobwodowy z izolacją 155, 9, 1 II kwartał 19 II kwartał 19 Moc przy DT 15 C Przepływ [m /h] Rozdzielacz C 15 F - DN 8 dwuobwodowy z izolacją Rozdzielacz C 15 F - DN 8 trzyobwodowy z izolacją 1, 1, 1, 1 1, II kwartał 19 II kwartał 19 Moc przy DT 15 C Przepływ [m /h] Rozdzielacz C 15 F - DN 1 dwuobwodowy z izolacją 5,, 1 Rozdzielacz C 15 F - DN 1 trzyobwodowy z izolacją 5,, II kwartał 19 II kwartał 19 Rozdzielacz C 15 F - DN 15 dwuobwodowy z izolacją Rozdzielacz C 15 F - DN 15 trzyobwodowy z izolacją Moc przy DT 15 C 5, 5, Przepływ [m /h], 41, 4 II kwartał 19 II kwartał 19 Wsporniki do montażu rozdzielacza na podłożu (1kpl. = sztuki) ,8 48

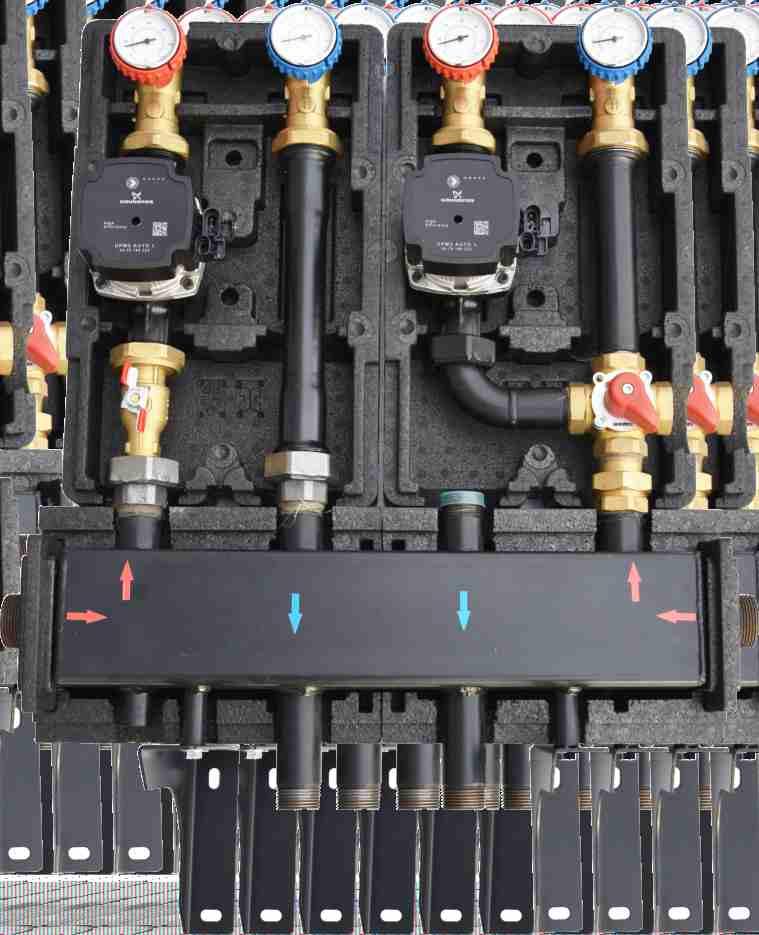

49 Gotowe systemy grup pompowych Zestaw D Idealny zestaw do domowych kotłowni Wszystkie grupy wyposażone w pompy WOMIX Uproszczony schemat ideowy instalacji - nie zaznaczano standardowych elementów instalacyjnych, jak również schematu zabezpieczeń kotłowni. Każda grupa SMT 15 - DN 5 z pompą Grundfos w zestawie D wyposażona jest w siłownik zaworu mieszającego MP 1 - / 14 i zawór zwrotny. Ponadto każdy zestaw D posiada uchwyty naścienne Delta. 49

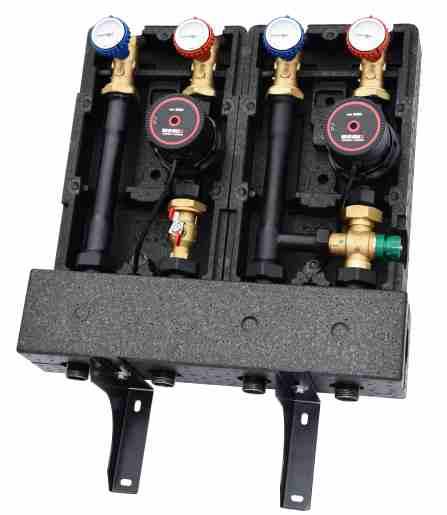

50 Gotowe systemy grup pompowych Zestaw D1 - zestaw obiegów grzewczych w tym jeden z zaworem mieszającym obrotowym i siłownikiem elektrycznym Zestaw D1 z grupami SA 15 i SMT 15 - DN5 z pompami Womix eco BASIC 5-6/18 Zestaw D1 z grupami SA 15 i SMT 15 - DN5 z pompami Womix eco PREMIUM 5-6/18 Zestaw D1 z grupami SA 15 i SMT 15 - DN5 z pompami Grundfos UPM Auto L , , ,9 Nowość Nowość Zestaw D1 zawiera: 1. Rozdzielacz C 6 F - DN 5,. Grupę SA 15 - DN 5 z pompą Grundfos lub Womix,. Grupę SMT 15 DN 5 z pompą Grundfos lub Womix, 4. Uchwyty naścienne DELTA, 5. Zawór zwrotny do rozdzielacza C 6 - DN 5, 6. Siłownik MP 1 - / 14 z adapterem nr A 11. Zestaw D - zestaw obiegów grzewczych w tym jeden z zaworem mieszającym termostatycznym Zestaw D z grupami SA 15 i SMTC 15 - DN5 z pompami Grundfos UPM Auto L 5-7 Zestaw zawiera: 1. Rozdzielacz C 6 F - DN 5,. Grupę SA 15 - DN 5 z pompą Grundfos lub Womix,. Grupę SMTC DN 5 z pompą Grundfos lub Womix, 4. Uchwyty naścienne DELTA, 5. Zawór zwrotny do rozdzielacza C 6 - DN 5, Zestaw D - zestaw obiegów grzewczych z zaworami mieszającymi obrotowymi i siłownikami elektrycznymi Zestaw bez zaworów mieszających D4 - zestaw obiegów grzewczych Zestaw D z grupami SA 15 i SMTC 15 - DN5 z pompami Womix eco BASIC 5-6/18 Zestaw D z grupami SA 15 i SMTC 15 - DN5 z pompami Womix eco PREMIUM 5-6/18 Zestaw D z grupami SMT 15 - DN5 z pompami Womix eco BASIC 5-6/18 Zestaw D z grupami SMT 15 - DN5 z pompami Womix eco PREMIUM 5-6/ , ,7 Zestaw D z grupami SMT 15 - DN5 z pompami Grundfos UPM Auto L , , , ,8 Zestaw zawiera: 1. Rozdzielacz C 6 F - DN 5,. Dwie grupy SMT 15 DN 5 z pompami Grundfos lub Womix,. Uchwyty naścienne DELTA, 4. Dwa zawory zwrotne do rozdzielacza C 6 - DN 5, 5. Dwa siłowniki MP 1 - / 14 z adapterami nr A 11. Nowość Nowość Nowość Nowość Zestaw D4 z grupami SA 15 - DN5 z pompami Womix eco BASIC 5-6/18 Zestaw D4 z grupami SA 15 - DN5 z pompami Womix eco PREMIUM 5-6/18 Zestaw D4 z grupami SA 15 - DN5 z pompami Grundfos UPM Auto L , , , Nowość Nowość 5 Zestaw zawiera: 1. Rozdzielacz C 6 F - DN 5,. Dwie grupy SA 15 - DN 5 z pompami Grundfos lub Womix,. Uchwyty naścienne DELTA.

51 Gotowe systemy grup pompowych Zestaw W Zestaw, który ochroni Twój stałopalny kocioł Uproszczony schemat ideowy instalacji - nie zaznaczano standardowych elementów instalacyjnych, jak również schematu zabezpieczeń kotłowni. Obieg ciepłej wody użytkowej Obieg centralnego ogrzewania Grupa pompowa SA 15 - DN 5 Grupa pompowa SMR DN 5 z 4-dr. zaworem mieszającym MIX M 4-5 (kv1) bez siłownika W skład zestawu W wchodzą: - Grupa pompowa SA 15 - DN 5 (1"), - Grupa z mieszaczem 4-drogowym SMR DN 5(1"), - Kolektor kotłowy z izolacją, - Uchwyty naścienne DELTA. Zestaw W bez pomp ,1 Zestaw W z pompami GRUNDFOS UPM AUTO L ,5 Zestaw W z pompami Womix eco BASIC 5-6/ ,5 Nowość 51

52 Grupy pompowe do regulacji temperatury powrotu do kotła Grupa mieszająco - pompowa SMR DN 5 (1 ) Kompaktowa grupa mieszająco - pompowa SMR DN 5 wyposażona jest w mosiężny czterodrogowy zawór mieszający MIX M 4-5 (kv1), dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos lub WOMIX. Dodatkowo aby zapewnić automatyczną pracę zaworu mieszającego należy grupę wyposażyć w siłownik MP 1-1Nm. UWAGA! Grupa dostarczana jest z stroną zasilającą z lewej strony. Strony mogą być zamieniane. Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: kv zaworu mieszającego: 1 Podłączenie: strona instalacji: GW 1 strona kotłowa: GW 1 Długość zabudowy pompy: 18mm 8 bar 11 C EPP czarna 6 g/l 15mm VITON lub EPDM Grupa SMR DN 5 (1 ) z 4 dr. mieszaczem, bez pompy ,1 Grupa SMR DN 5 (1 ) z 4 dr. mieszaczem, z pompą Grundfos UPM AUTO L , Grupa SMR DN 5 (1 ) z 4 dr. mieszaczem, z pompą Womix eco BASIC 5-6/ , Nowość Uproszczony schemat ideowy instalacji - nie zaznaczano standardowych elementów instalacyjnych, jak również schematu zabezpieczeń kotłowni. Wyposażenie dodatkowe Siłownik zaworu mieszającego MP 1 Patrz strona 1. 5

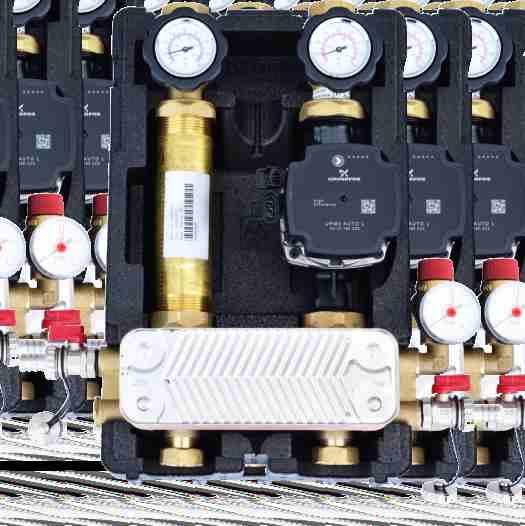

53 Grupy z wymiennikiem Grupa z płytowym wymiennikiem BW - system rozdzielający Kompaktowa grupa pompowa BW - DN 5 wyposażona jest w dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej, łącznik, zawór zwrotny, płytowy wymiennik ciepła, grupę bezpieczeństwa,5 bar z manometrem o zakresie -4 bar, dwa zawory spustowe, uchwyty naścienne i izolację. Maks. ciśnienie: 8 bar Maks. temperatura: 1 C Izolacja: EPP czarna 4 g/l Rozstaw osi: 15mm Uszczelnienia: VITON lub EPDM Podłączenie: 1 GW Długość zabudowy pompy: 18mm Materiał płytowego wymiennika: AISI 16 L Ilość płyt: lub Grupa BW z -płytowym wymiennikiem ciepła, z pompą Grundfos UPM Auto L ,5 Grupa BW z -płytowym wymiennikiem ciepła, z pompą Grundfos UPM Auto L ,7 Grupa BW z -płytowym wymiennikiem ciepła, z pompą Womix eco BASIC 5-6/ ,5 Grupa BW z -płytowym wymiennikiem ciepła, z pompą Womix eco BASIC 5-6/ ,7 Nowość Nowość Grupa pompowa z płytowym wymiennikiem GW B - dwupompowa odseparowująca układy np. kominka/kotła/sieć cieplna z instalacją c.o. Kompaktowa grupa pompowa GW wyposażona jest w płytowy wymiennik ciepła B (przyłącze 1") z liczbą płyt,, dwie pompy Wilo Yonos Para RS 15/6 RKA, komplet rur miedzianych fi mm, dwa ręczne odpowietrzniki (strona pierwotna i wtórna), skrzynkę elektryczną z kostką. Grupa zamontowana jest na stalowej płycie lakierowanej proszkowo. Wymagamy montować grupę GW z filtrami (ochrona pomp i wymiennika przed zanieczyszczeniami stałymi) i zaworami odcinającymi oraz zwrotnymi (możliwość demontażu pomp lub wymiennika). Maks. ciśnienie: 6 bar Maks. temperatura pracy dla pompy Yonos Para 15/6 11 C Uszczelnienia: VITON lub EPDM Podłączenie wymiennika: 1 GZ Podłączenie instalacji: 1 GW (nakrętka) Długość zabudowy pompy: 1mm Materiał płytowego wymiennika: AISI 4 Ilość płyt: lub Wymiary płyty montażowej: 5x55 mm (szerokość/wysokość) Montaż: naścienny - 4 wkręty Grupa GW B, z pompami Yonos Para 15/6, z wymiennikiem -płytowym B Grupa GW B, z pompami Yonos Para 15/6, z wymiennikiem -płytowym B ,5 676, 5

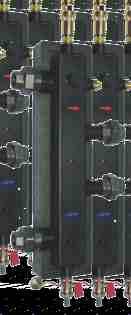

54 Zwrotnice hydrauliczne Zwrotnice hydrauliczne CPN - produkty do systemów grup pompowych Profil [ mm ] Przepływ [m /h] Pojemność [l] Zwrotnica CPN 6 - DN z izolacją 6 1,7, , Zwrotnica CPN MINI - DN 5 z izolacją 1,5 1, , Zwrotnica CPN 7 - DN 5 z izolacją 7,5 1, , Zwrotnica CPN 1 - DN z izolacją 1 4,5 4, , Zwrotnica CPN 1 - DN 4 z izolacją 1 6,5 4,8 67, Zwrotnica CPN 1 - DN 5 z izolacją 1 9,5 11, , Zwrotnica CPN 1 - DN 65 z izolacją 1 18, 11, , Moc przy DT 15 C Przepływ [m /h] Pojemność [l] Zwrotnica CPN 5 - DN 65 z izolacją 155, 9, II kwartał 19 Zwrotnica CPN 5 - DN 8 z izolacją 1, 1, 6 69 II kwartał 19 Zwrotnica CPN - DN 1 z izolacją 5,, II kwartał 19 Zwrotnica CPN - DN 15 z izolacją 5,, II kwartał 19 Zwrotnice hydrauliczne XP Opis i charakterystyka: Zwrotnica hydrauliczna XP wykonana została ze stali. Fabrycznie wyposażona jest w podłączenia wyjść z gwintem wewnętrznym 1 - XP 6 - DN 5 oraz w 1 1/4 dla XP 6 - DN oraz w izolację i uchwyty naścienne. Dodatkowo zwrotnica wyposażona jest od górnej strony w dwa podłączenia (mufa 1/") dla czujnika temperatury i odpowietrznika, oraz od dolnej strony w podłączenie spustu (mufa 1/"). Materiał: stal ST 7.1 Podłączenie: GW 1" dla XP 6 - DN 5 GW 1 1/4" dla XP 6 - DN GW 1 1/4" dla XP 8 - DN Maks. ciśnienie: 6 bar Maks. przepływ: 1,8 m /h dla XP 6 - DN 5,5 m /h dla XP 6 - DN, m /h dla XP 8 - DN Maks. temperatura: 11 C Izolacja: EPP czarna 4 g/l Przepływ [m /h] Pojemność [l] Zwrotnica XP 6 - DN 5 z izolacją 1,8, , Zwrotnica XP 6 - DN z izolacją, 1, , Zwrotnica XP 8 - DN z izolacją,, 611 1, 54

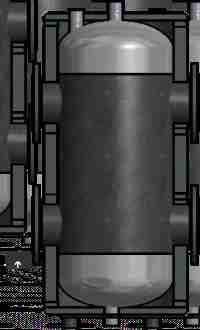

55 Zwrotnice hydrauliczne Zwrotnice hydrauliczne XPN Opis i charakterystyka: Zwrotnica hydrauliczna XPN wykonana została ze stali. Fabrycznie posiada podłączenia wyjść z gwintem zewnętrznym 1 - XPN 6 - DN 5 oraz 1 1/4 dla XPN 6 - DN, a także izolację. Dodatkowo zwrotnica posiada trzy podłączenia (mufa 1/") dla czujnika temperatury, odpowietrznika oraz spustu. Materiał: stal ST 7.1 Podłączenie: GZ 1" dla XPN 6 - DN 5 GZ 1 1/4" dla XPN 6 - DN Maks. ciśnienie: 8 bar Maks. przepływ: 1,8 m /h dla XPN 6 - DN 5, m /h dla XPN 6 - DN Maks. temperatura: Izolacja: 11 C EPP czarna 4 g/l Uwaga!! Zwrotnice przeznaczone są tylko do montażu w pozycji pionowej. Moc [kw] Przepływ [m /h] Pojemność [l] Cena PLN Zwrotnica XPN 6 - DN 5 z izolacją 5 1,8, , Zwrotnica XPN 6 - DN z izolacją 5, 1, , Nowość Nowość Tulejka zanurzeniowa 1/" Ø 6, L5 do czujnika temperatury 678 9, WYMIARY: Zwrotnica hydrauliczna XPN 6 - DN 5 Zwrotnica hydrauliczna XPN 6 - DN 55

56 Zawory z siłownikami Przepustnica międzykołnierzowa z siłownikiem elektrycznym przepustnicy: Korpus: żeliwo GG 5 Dysk: żeliwo GGG 4 Uszczelnienie: EPDM Uszczelnienie wałka: EPDM Ciśnienie: PN 6 Temperatura pracy: C do +1 C siłownika: Napięcie zasilania: VAC Sterowanie: trójstawne lub zamknij / otwórz Moment obrotowy przy napięciu znamionowym: Nm dla SR 4 Nm dla GR Ręczne przestawianie Przycisk wysprzęglający przekładnię (wysprzęglenie tymczasowe lub stałe) Czas ruchu: 9 s / 9 Poziom natężenia hałasu Maks. 45 db (A) (bez zaworu) Wskaźnik położenia Mechaniczny, zintegrowany Klasa ochrony II (pełna izolacja) IP 54 w każdej pozycji montażu Zakres temperatur otoczenia: C Przepustnica międzykołnierzowa DN 4 z siłownikiem elektrycznym SR 5 19, Przepustnica międzykołnierzowa DN 5 z siłownikiem elektrycznym SR 54 1, Przepustnica międzykołnierzowa DN 65 z siłownikiem elektrycznym SR 55 7, Przepustnica międzykołnierzowa DN 8 z siłownikiem elektrycznym SR 56 44,4 Przepustnica międzykołnierzowa DN 1 z siłownikiem elektrycznym GR ,6 Przepustnica międzykołnierzowa DN 15 z siłownikiem elektrycznym GR ,1 Zawory dzielące VC z siłownikiem zaworu: Medium: Wartość ph: 8..9,5, Temperatura pracy: +1 C do + 95 C, Temperatura otoczenia: maks. 65 C, Ciśnienie znamionowe: Ciśnienie różnicowe na zaworze: ciepła lub zimna woda, woda z maks. 5% zawartością glikolu wg VDI 5, maks. bar (statyczne), maks. 4 bar, siłownika: Napięcie zasilania: -4 V ~5-6Hz, Pobór mocy: 4 VA (tylko podczas przebiegu siłownika), Czas przebiegu: 7 sekund, Wilgotność otoczenia: 5-95% RH (bez kondensacji), Warunki otoczenia: niekorozyjne, nieeksplozyjne Temperatura transportu: C, kvs DN Rp m /h mm Zawór dzielący -drogowy VCZMG6/U z siłownikiem VC41ZZ/U 7, / ,4 Zawór dzielący -drogowy VCZMQ6/U z siłownikiem VC41ZZ/U 7, ,9 56

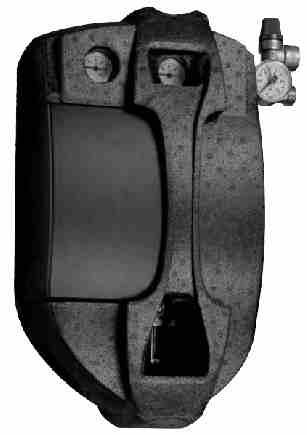

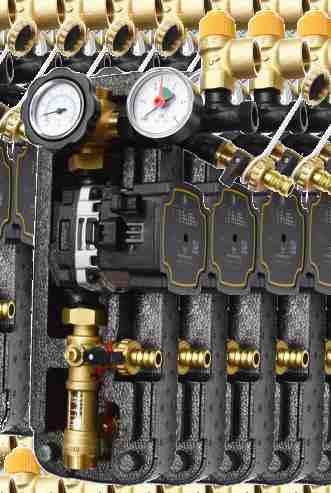

57 Grupy solarne Grupa solarna VERTIGO R 9 - DN Opis i charakterystyka Grupa solarna Vertigo R wyposażona jest w regulator przepływu -1 l/min, pompę Grundfos UPM Solar 15-75, grupę bezpieczeństwa z wbudowanym manometrem -1 bar i zaworem bezpieczeństwa 6 bar, zawór kulowy z wbudowanym zaworem zwrotnym i termometrem, uchwyt naścienny i izolację. : Otwarcie zaworu zwrotnego: 5 mm H O Maksymalne ciśnienie pracy: 8 bar Maksymalna temp. pracy: 1 C Podłączenie: zacisk rura miedziana fi mm Pompa solarna: Grundfos UPM Solar Wymiary izolacji: 1 x 6 x 1 mm Grupa solarna VERTIGO R 9 - DN z rotametrem -1 l/min, bez pompy ,4 Grupa solarna VERTIGO R 9 - DN z rotametrem -1 l/min, z Grundfos UPM Solar ,6 Grupa solarna VERTIGO VRD 9 - DN Opis i charakterystyka Grupa solarna Vertigo VRD wyposażona jest w regulator przepływu -1 l/min, pompę Grundfos UPM Solar 15-75, grupę bezpieczeństwa z wbudowanym manometrem -1 bar i zaworem bezpieczeństwa 6 bar, separator powietrza, zawór kulowy z wbudowanym zaworem zwrotnym i termometrem, zawór kulowy z termometrem, uchwyt naścienny i izolację. Otwarcie zaworu zwrotnego: 5 mm H O Maksymalne ciśnienie pracy: 8 bar Maksymalna temp. pracy: 1 C Podłączenie: zacisk rura miedziana fi mm Rozstaw osi: 9 mm Pompa solarna: Grundfos UPM Solar Wymiary izolacji: x 6 x 1 mm Grupa solarna VERTIGO VRD 9 - DN z rotametrem -1 l/min, bez pompy , Grupa solarna VERTIGO VRD 9 - DN z rotametrem -1 l/min, z Grundfos UPM Solar ,4 Wyposażenie dodatkowe grup solarnych VERTIGO Rotametr -1 l/min Separator powietrza Łącznik dla podłączenia grupy Vertigo z rurą ze stali nierdzewnej Grupa bezpieczeństwa Łącznik zacisk mm x /4" GZ dla podłączenia grupy solarnej z rurą karbowaną ze stali szlachetnej 61,95 Rotametr - 1 l/min , Separator powietrza dla VERTIGO VRD , Grupa bezpieczeństwa , 57

58 Grupy solarne Grupa solarna MAVERICK VRD 9 - DN 5 (1 ) Opis i charakterystyka Grupa solarna Maverick VRD wyposażona jest w regulator przepływu do wyboru o trzech różnych zakresach pracy:,5-6, -15 i 5-4 l/min z wbudowanymi dwoma odejściami do napełniania i opuszczania systemu z zaworami kulowymi, pompę cyrkulacyjną firmy WILO, grupę bezpieczeństwa z wbudowanym manometrem -1 bar i zaworem bezpieczeństwa 6 bar, separator powietrza, zawór kulowy z wbudowanym zaworem zwrotnym i termometrem, zawór kulowy z termometrem, uchwyt naścienny i izolację. Otwarcie zaworu zwrotnego: 45 mm H O Maksymalne ciśnienie pracy: 8 bar Maksymalna temp. pracy 1 C Podłączenie: 1 GW Pompa solarna: WILO Yonos Pico STG 5/1-7,5 Rozstaw osi: 9 mm Wymiary izolacji: 5 x 6 x 18 mm Grupa MAVERICK VRD 9 - DN 5 (1 ) z rotametrem 5-4 l/min, bez pompy Grupa MAVERICK VRD 9 - DN 5 (1 ) z rotametrem 5-4 l/min, z WILO Yonos Pico STG 5/1-7, , , Wyposażenie dodatkowe grup solarnych MAVERICK Grupa bezpieczeństwa Rotametr Rotametr 5-4 l/min ,6 Separator powietrza ,6 Grupa bezpieczeństwa 55 54,7 Separator powietrza 58

59 Warunki współpracy Warunki współpracy: Podstawą do wystawienia faktury i odbioru towaru jest dostarczenie aktualnych dokumentów rejestracyjnych: Regon, NIP, Wpis do Ewidencji Działalności Gospodarczej lub odpisu KRS. Zamówienie musi zostać złożone pisemnie i musi być podpisane czytelnie przez osobę upoważnioną do składania zamówień. Dostawa zamówionych produktów znajdujących się w magazynie WOMIX odbywa się w ciągu 7 dni roboczych, przy czym Dostawca zobowiązuje się do przyspieszenia realizacji zamówienia. Dla zamówień powyżej 1., PLN netto koszty transportu ponosi Dostawca (nie dotyczy specjalnych ustaleń). Dla zamówień poniżej w/w kwoty koszty transportu ponosi odbiorca (w przypadku gdy zostanie określona przez Odbiorcę firma spedycyjna) lub koszty te zostaną dopisane do faktury zakupu zgodnie z cennikiem przesyłek spedytora. Warunki płatności: Termin płatności zawarty jest na fakturze VAT i zawiera datę wpływu na konto Dostawcy. Dostawca ma prawo naliczenia odsetek ustawowych w przypadku zwłoki w zapłacie za zakupiony towar. Warunki postępowania gwarancyjnego: Wszystkie produkty o zasilaniu elektrycznym posiadają instrukcje obsługi z kartami gwarancyjnymi. Instrukcje te zawierają okres trwania gwarancji. Gdy produkty nie posiadają kart gwarancyjnych podstawą udzielenia gwarancji jest kopia faktury nabycia uszkodzonego produktu. Gwarancja obejmuje uszkodzenia wynikające z ukrytych wad produktów. Gwarancja nie jest udzielana w przypadku uszkodzeń mechanicznych, zastosowania wyrobu niezgodnie z jego przeznaczeniem lub z przyczyn które zawarte są w instrukcjach obsługi i montażu. Naprawa lub wymiana wyrobu na wolny od wad następuje po pozytywnym rozpatrzeniu uszkodzenia wyrobu. Naprawa odbywa się zawsze w siedzibie firmy WOMIX. Reklamacja musi zawierać: - protokół reklamacyjny - kartę gwarancyjną lub kopię faktury zakupu w/w wyrobu - szczegółowy opis usterki Przed wysłaniem wyrobu należy bezwzględnie skontaktować się telefonicznie z firmą WOMIX. Wysyłki wyrobów dokonane bez wiedzy i na koszt Dostawcy nie będą przyjmowane. Kontrahentom życzymy wielu korzystnych transakcji, a Użytkownikom zadowolenia z naszych wyrobów. Zespół WOMIX 59

60 WOMIX Sportowa Szubin tel tel tel.kom. 5 export@womix.pl Deklaracje, instrukcje montażu oraz cennik można znaleźć na naszej stronie Niewiążące zalecenia cenowe ważne od Podane ceny nie zawierają podatku VAT (%). Wartość jest przeliczana zgodnie z codziennym kursem sprzedaży NBP. Womix nie ponosi odpowiedzialności za błędy, które mogą być zawarte w niniejszym cenniku. Womix zastrzega sobie prawo zmiany cen, jak również parametrów technicznych wyrobów. Zdjęcia produktów mogą różnić się od stanu rzeczywistego.
