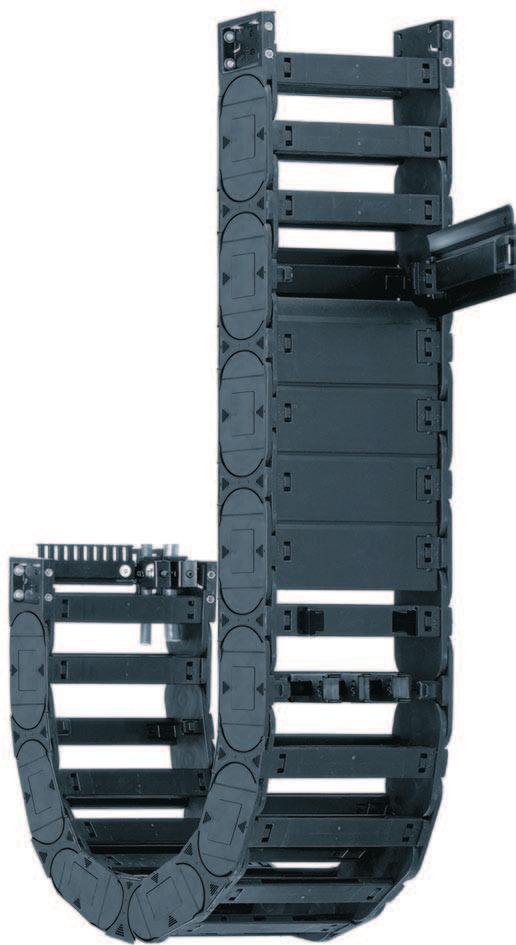

1 E4. Wszechstronny E4.1 Seria E4. Indeks cenowy Seria E4. Seria Seria Niski poziom hałasu dzięki zastosowaniu specjalnych podkładek gumowych Certyfikat IPA na życzenie Klasyfikacja ESD: Wersja ESD/ATEX z przewodnością dostępna na zamówienie Otwieranie E Chains : Usunąć poprzeczki i klipsy wsunąć śrubokręt w gniazdo, przycisnąć, podważyć i usunąć poprzeczkę Prosty bieg dzięki wewnętrznym i zew. ogniwom System zderzakowy z "hamulcem" w celu zredukowania hałasu Według projektu z podcięciami, posiada dużą stabilność i nośność siła podczas pracy jest 15 % większa na na rozciąganie (w porównaniu do najlepszej seri E4), większa długość samonośna dzięki odbojom zintegrowanym i promieniowym Szybki montaż i demontaż poprzeczek 385.X.Q Wewnętrzny podział prowadnika z pełną gamą separatorów również dla szybkiego wkładania kabli dostępny z T3 Wersja NC "bez naprężenia wstępnego" po prostu przez przekręcenie zewnętrznych ogniw na zewnątrz można tworzyć nowe możliwości Poprzeczki wyjmowane wzdłuż obu promienii Zamocowane na zawiasach "snap open" otwoerane pokrywy E Tube Szerokie, zaokrąglone plastikowe poprzeczki przyjazne kablom Dodatkowy płaszcz ślizgowy wydłuża życie Gładkie powierzchnie zewnętrzne, nie przywierają zabrudzenia Odciążenie ciągu wraz z separatorami, dostępne jako zintegrowane z elementami mocującymi Usuwanie pokryw/dna (E Tube) wsunąć śrubokręt w gniazdo, przycisnąć, podważyć i usunąć poprzeczkę Kiedy stosować serię E4.//: Gdy wymagana jest wersja dla cichej pracy Dla bardzo dużych prędkości/przyspieszeń Dla długich przesuwów Dla dużych dodatkowych obciążeń Kiedy nie stosować serii: Gdy wymagane są ekstremalnie niskie wibracje E Chain Seria E6.35, strona Gdy wymagany jest jednostronnie otwierany E Chain /E Tube z powodów ekonomicznych Seria 2600/2650/2680/2700, strona Przykład zamównienia kompletnego E-Chain Prosimy określić długość prowadnika lub ilość ogniw Przykład: 4 m lub 72 ogniw 4 m E E-Chain z 2 separatorami 282 montowane co 2 ogniwo Podział wewnętrzny 1 zestaw E C Element mocujący 5.256

2 E4.1 Seria E4. Montaż Wymiar Dane techniczne E4. Długość samonośna FL G = z prostym odc. górnym FL B = z dozwolonym zwisem Więcej informacji Konstrukcja, strona 5.38 D R S S/ FL G FL B Długość samonośna [m] Podziałka = 56 mm/link Ogniwa/m = 18 (1008 mm) Dł. prowadnika = S / 2 + K R H D K H D K ciężar wypełnienia [kg/m] Punkt ruchomy Punkt nieruchomy Długość przesuwu S [m] 54 H - 54 H H F = H + 40 S R H = Długość przesuwu = Promień gięcia = Nominalna wysokość wbudowania H F = Wymagana wysokość wbudowania H RI = Wysokość wew. rynny D = Nadmiar promienia E Chain K w pozycji końcowej = R + "zabezpieczenie" D 2 = Nadmiar długie przesuwy, ślizgowe K 2 = *Dodatek H 2 = *wysokość wmontowania *jeżeli element mocujący jest poniżej Inne metody instalacji Pionowe,wiszące 80 m Pionowe,stojące 5 m Na boku, samonośne 1,5 m Obrotowe wymagają dodat. obliczeń Dłuższa niepodparta długość na zapytanie Krótki przesuw samonośny Nieporparty E Chain posiadaja wstępne naprężenie co wydłuża żywotnoćś. Musi być zachowany luz H F. Proszę o konsultację jeśli przestrzeń jest szczególnie ograniczona. Wymagana wysokość wbudowania: H F = H + 20 mm (z 2 kg/m ciężarem wypełnienia) System E4.1 Wysokość wew.: mm telefon: 22 / telefaks: 22 / Długi przesuw 10 m do maks. 200 m Dł. prowadnika = S / 2 + K 2 S S/2 S/2 Punkt ruchomy Rynna prowadząca z listwą ślizgową Punkt nieruchomy H2 D2 K2 Rynna prowadząca bez listwy ślizgowej Całkowita długość rynny prowadzącej W przypadku przesuwów między 4 i 10 m zalecamy dłuższe długości samonośne. R HRI Aplikacja ślizgowa, długi przesuw (max. 200 m) W tym przypadku górny odcinek E Chain ślizga się częściowo po dolnym elemencie. Zalecamy przed realizacją skontaktować się z naszymi inżynierami. Prędkość / przyspieszenie FL G max. 20 [m/s] / max. 200 [m/s 2 ] Prędkość / przyspieszenie FL B max. 3 [m/s] / max. 6 [m/s 2 ] Prędkość ślizgowa / przyspieszenie (maximum) max. 10 [m/s] / max. 50 [m/s 2 ] Materiał dozwolona temperatura C igumid G / 40 up to +0 C Klasa palności, igumid G VDE 0304 IIC UL94 HB Dane techniczne C Szczegóły właściwości materiałów strona

3 E4. E4.1 Seria E4. Asortyment Seria E4. - E-Chain z poprzeczkami w każdym ogniwie Systemy E Chain igus 28 max. Struktura numeru art. E Kolor czarny Promień gięcia Szerokość R Poprzeczki w każdym ogniwie Dla sztywnych hydraulicznych węży Dla aplikacji szczególnie wymagających Obustronnie otwierane Seria Seria - E-Chain z poprzeczkami co drugie ogniwo telefon: 22 / telefaks: 22 / max. Struktura numeru art Kolor czarny Promień gięcia R Standard = poprzeczki co drugie ogniwo Niemal prawie w ka dym zastosowaniu Obustronnie otwierane Łatwy montaż Stabilne Atrakcyjna cena Szerokość Seria Seria - Całkowicie zamknięta E Tube Całkowicie zamknięta igus Sp. z o. o Warszawa 28 max. Struktura numeru art Kolor czarny Promień gięcia R Rewelacyjna ochrona przewodów przed brudem Ochrona przed gorącymi wiórami Pokrywy wzdłuż wewnętrznego promienia są całkowicie usuwalne. Pokrywy wzdłuż zewnętrznego promienia są z jednej strony zatrzaskowe z drugiej z zawiasem by przytrzymać przy prowadniku. Mogą być całkowicie usuwalne. Szerokość Seria info@igus.pl Cicha praca!... dzięki specjalnie zaprojektowanym gumowym podkładkom Seria ES4.1 Przykład zamówienia: ES Seria HS4.1 Przykład zamówienia: HS Seria RS4.1 Przykład zamówienia: RS Więcej informacji: lub telefon: 22 / TIP! 5.258

4 E4.1 Seria E4. Asortyment E4. Nr... art E [mm] [mm] [kg/m] [kg/m] [kg/m] E4.// * ,567 1,425 2,450 E4./ ,697 1,490 E4.// ,730 1,507 2,570 E4./ ,803 1,543 E4.// ,886 1,584 2,650 E4.// ,942 1,6 2,760 E4./ ,956 1,619 E4.// ,069 1,676 2,850 E4./ ,2 1,702 E4.// ,2 1,747 3,010 E4./ ,240 1,762 E4.// ,3 1,803 3,210 E4./ ,345 1,814 E4./ ,392 1,837 E4.// ,518 1,900 3,410 E4./ ,568 1,925 E4./ ,669 1,976 E4./ ,698 1,990 E4.// ,834 2,059 3,860 E4./ ,917 2,100 E4./ ,989 2,136 E4./ ,023 2,153 E4.// ,151 2,217 4,250 E4./ ,175 2,229 E4./ ,277 2,280 E4./ ,338 2,311 E4./ ,565 2,424 E4./ ,662 2,473 E4./ ,735 2,509 E4./ ,803 2,543 E4./ ,868 2,575 TIP! Gorące wióry do 850 C E Tube do których nie przylegają wióry gorące o temp. do 850 C. W niektórych aplikacjach w zależności od rozmiaru i ilości wiórów powstają roztopione ślady. To nie będzie możliwe z materiałem "igumid HT" Więcej informacji telefon 22 / System E4.1 Wysokość wew.: mm telefon: 22 / telefaks: 22 / *tylko usuwane pokrywy, bez opcji zwisającej **nie dla Dostępne promienie gięcia R [mm] 063** 075** 100** uzupełnić o wybrany promień. Przykład: E = kolor standardowy, inne kolory strona 66 Podziałka: 56 mm/ogniwo - Ogniw/m = 18 Poszerzone poprzeczki dla dużych średnic węży hydraulicznych strona poprzeczka, E Chain, nr art Pojedyncza pokrywa, E Tube, nr art dla ogniwa E-Chain, pojedyncza część Ogniwo strony wew., każde lewe/prawe Ogniwo strony zew., każde lewe/prawe Pojedyncza poprzeczka, E Chain, nr art. E4..01 (dla wszystkich promieni) Ogniwo strony wew., część pojedyncza nr art. E R Ogniwo strony wewnętrznej Ogniwo strony zewnętrznej Pojedyncze dno, E Tube, nr art

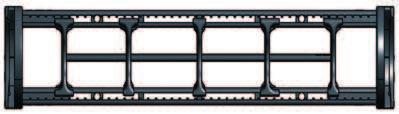

5 E4. E4.1 Seria E4. Podział wewnętrzny Standard , X.3.1 min.30 Uwaga dla E-Tube: Prosimy zachować dla E Tube odstęp boczny min. 30 mm! W konfiguracji standardowej separatory montowane są co drugie ogniwo. 3 Stand. separator, szeroka podstawa Standard - dla wszystkich aplikacji Separator z szeroką podstawą dla maksymalnej niezamontowany.1 wytrzymałości mocowania i bezpiecznego utrzymania w zamontowany.1.1 prowadniki otwartym i zamkniętym E Tubes 3 Separator, Dla wielu cienkich kabli Separator z waską podstawą dla wielu cienkich przewodów wąska podstawa w aplikacjach montowanych na boku. Umożliwia niezamontowany.3 oszczędność miejsca w prowadnikach otwartych i 8 zamontowany.3.1 zamkniętych E Tube. Dostepne również dla poprzeczek QuickLock. 3 Asymetryczny Dla aplikacji na boku Asymetryczny separator dla określonych odległości, bez separator dodatkowych rozpórek dla prowadników otwartych 2,75 6,25 niezamontowany.4 E Chains i zamkniętych E Tube. zamontowany.4.1 Standardowy separator, szeroka podstawa.1 Separator dla poprzeczek QuickLock.2 Separator, wąska podstawa.3 Separator, asymetryczny.4 Separator wypustowy.5 Pełne półki, sztywne 00.XX Konfigurator podziału wewnętrznego twojego prowadnika igus.pl/chainsxpert

6 E4.1 Seria E4. Podział wewnętrzny Standard E , X 10.X.5.1 min.30 Uwaga dla E-Tube: Prosimy zachować dla E Tube odstęp boczny min. 30 mm! W konfiguracji standardowej separatory montowane są co drugie ogniwo. 7 3 Separator dla poprzeczek QuickLock Do szybkiego montażu Separator igus dla poprzeczek QuickLock 385.XQ stabilnie niezamontowany.2 trzyma z jednej strony szeroką podstawę, wąską po zamontowany.2.1 przeciwnej stronie dla łatwiejszego montażu, również dla E Tube 7 3 Separator wpustowy dla poprzeczek wpustowych Bezpieczne mocowanie w odstępach co 5 mm Separator wypustowy dla nowych poprzeczek z wypustkami, niezamontowany.5 wraz ze skalowaniem w celu dokładniejszego pozy zamontowany.5.1 cjonowania w prowadnikach zamkniętych i otwartych E Tubes. 3,4 X -1 Pełne półki, sztywne Podział poziomy Półki zamykają się bezpiecznie na separatorach po obydwu niezamont. 00.X stronach, stała szerokość możliwa. Separatory mogą się zamontowany 10.X poruszać dowolnie wokół półki poziomo. Do użytku na 1 poziomie. Pełne półki, sztywne - do standardowego podziału wewnętrznego Szer. X [mm] niezamont. zamont. Szer. X [mm] niezamont. zamont. Szer. X [mm] niezamont. zamont

7 E4. E4.1 Seria E4. Podział wewnętrzny Opcje Elementy z poprzednich opcji podziału wewnętrznego są nadal dostępne X 298 T3M min.30 Uwaga dla E-Tube: Prosimy zachować dla E Tube odstęp boczny min. 30 mm! W konfiguracji standardowej separatory montowane są co drugie ogniwo. 2,5 8 Otwarty sep. szczel. dla E-Chains /E-Tubes niezamontowany zamontowany Otwarty separator szczelinowy 297 (jednostronnie otwarty) Może być połączony z istniejącymi systemami podziału wewnętrznego bez konieczności wcześniejszego ich demontażu. 3 6 Separator szczelinowy dla E-Chains /E-Tubes niezamontowany zamontowany Separator szczelinowy 291 Stosowany jest dla bardzo drobnego podziału. Nie może on być zamontowany w istniejący już podział, bez wczesniejszego demontażu. Separator szczelinowy dla E-Chains niezamontowany T3 zamontowany T3M Separator szczelinowy T3 (tylko dla E-Chains ) Jest idealny przy późniejszych zmianach podziału wewnętrznego jak również przy pierwszej instalacji. Szybki montaż i demontaż. 2,5 10 Separator blokujacy dla E-Chains niezamontowany zamontowany Separator blokujący 293 (tylko dla E-Chains ) O zwiększonej sile utrzymania, stosowany w bardzo wysokiej wilgotności lub przy ekstremalnych obciążeniach. Jeden separator dla łatwiejszego montażu. 4 X-8 Półka niezamont. 386.X zamontowany 387.X Półka 386.X Dla poziomego podziału. Półki o różnej szerokości mogą być montowane na 3 różnych wysokościach (z wyjątkiem kombinacji 3804, 383) Konfigurator podziału wewnętrznego twojego prowadnika igus.pl/chainsxpert

8 E4.1 Seria E4. Podział wewnętrzny Opcje Elementy z poprzednich opcji podziału wewnętrznego są nadal dostępne E X min.30 Uwaga dla E-Tube: Prosimy zachować dla E Tube odstęp boczny min. 30 mm! W konfiguracji standardowej separatory montowane są co drugie ogniwo. 8 Płytka pośrednia dla E-Chains / E-Tube niezamontowany zamontowany Płytka pośrednia 288 Jak środkowa stanowi podstawę separacji. Półki 386.X są ułożone w 3 różnych wysokościach (w odstępach co 7 mm) 4 Płytka boczna dla E-Chains / E-Tubes niezamontowany zamontowany Płytka boczna 286 Działa jak płytka pośrednia. To pozwala na modułowa separację blisko boku prowadnika. Półki opcja dla podziału wewnętrznego Szer. X [mm] niezamontowane zamontowane Szer. X [mm] niezamontowane zamontowane Szer. X [mm] niezamontowane zamontowane

9 E4. Systemy E Chain igus E4.1 Seria E4. Asortyment Ogniwa pośrednie dla ekstremalnie szerokiego E Chain do 3 m Dla aplikacji, w których wypełnienie jest szczególnie ciężkie i wymaga niezwykle szerokiego E Chains (do 3000 mm) Ogniwa pośrednie można przedłużać praktycznie do nieograniczonej długości "ramię w ramię" Wypełnienie prowadnika może być zwiększone, gdy będzie potrzeba dołożyć ciężar w postaci kabli Ogniwa pośrednie mogą być używane z E Chains, E Tubes albo jako kombinacja obydwu Są dostępna dla aplikacji nieodpartych oraz ślizgowych z rynną E Chains z ogniwami pośrednimi są dostępne z elementami mocującymi KMA lub stalowymi telefon: 22 / telefaks: 22 / Struktura numeru art. E4..10 /20 / E4..1/2/3. R.0 22,5, ± 3 ( ) + 13 ± 3 Poszerzone poprzeczki cenna wskazówka dla aplikacji z rurami odciągowymi Dostępne dla węży pneumatycznych o maksymalnej średnicy zewnętrznej 105mm Ślizgowa aplikacja z zamontowanymi poprzeczkami wzdłuż zew.promienia i w specjalnej rynnie prowadzącej Aplikacja ślizgowa nie jest zalecana z zamontowanymi poprzeczkami wzdłuż wewnętrznego promienia Poszerzona poprzeczka może być dodana bezpośrednio do bocznych ogniw lub może być kombinacją z otwieranymi zatrzaskowo poprzeczkami ø 5,5 igus Sp. z o. o Warszawa Zalecamy konsultacje z igus, gdy twoja aplikacja wymaga poszerzonych poprzeczek. Chętnie służymy pomocą przy powstawaniu projektu RHD115 okrągła poszerzona poprzeczka jako RD115 okrągła poszerzona kombinacja z otwieranymi zatrzaskowo poprzeczkami poprzeczka dodana bezpośrednio do bocznych ogniw Max Ø [mm] Forma Instalacja Kombinacja z węża boczna ogniwa poprzeczkami otw RHD RD = okrągłe + = tak / = nie Poprzeczka z zawiasem Standardowe poprzeczki są całkowicie usuwalne. Zaprojektowano dla przypadków, gdy poprzeczki "snap open" muszą pozostać przy otwartym prowadniku E Chain Długość: 37.5mm rozdzielamy na nr art poprzeczka "snap open" (krótka) i 37,5mm nr art info@igus.pl ,5 mm Podczas projektowania prosimy o konsultacje z igus Opcja 1 Opcja 2 Opcja 3 Opcja

10 E4.1 Seria E4. Akcesoria Elementy mocujące KMA E4. Punkt ruchomy Standard - Opcja KMA* - wahadłowy Zalecany dla aplikacji samonośnych i ślizgowych Montaż po zewnętrznej stronie przekroju Uniwersalny montaż, możliwość zainstalowania do każdej powierzchni Ograniczone warunki instalacji Oporne na korozję *KMA Polimerowo Metalowy Element Mocuj cy E4.0/ zależy od promienia Punkt nieruchomy E4.0/ Warianty instalacyjny powstające automatycznie przez wybór elementu mocującego KMA Standardowa pozycja ceownika Punkt ruchomy Opcja KMA - zamocowany Zalecany dla aplikacji pionowych wiszących / stojących Dodatkowo: uniwersalnie montowane opcje ceownika odporne na korozję zamocowane łączniki dla bardzo wysokich przyspieszeń E4.1/ Punkt nieruchomy E4.1/ Warianty instalacyjny powstające automatycznie przez wybór elementu mocującego KMA Standardowa pozycja ceownika Punkt ruchomy E4.1/ (zamocowany) (zamocowany) E4.1/ ,5 22,5.05. E4./0 E4./ C E4.0 E C E4./0 E4./ C E4.0 E C E4./0 E4./ C E4./0 E4./ C E4.0 E C 1.. E4./0 E4./1... C E4.0 E C E4./0 E4./ C E4.0 E C E4./0 E4./ C E4.0 E C E4.0 E C E4./0 E4./ C E4.0 E C 2 [mm] Punkt nieruchomy E4.0/ (wahadłowy) (wahadłowy) E4.0/ Indeks szer. pełny zestaw wahadłowy zamocowany Indeks szer. 22,5 Prosimy wstawić 1 dla nieparzystej i 2 dla parzystej liczby ogniw 5,5 pełny zestaw,5 wahadłowy zamocowany E4.0 E C E4.0 E C E4./0 E4./ C E4.0 E C E4.0 E C E4.0 E C E4./0 E4./ C E4.0 E C 3.5. E4.0 E C E4.0 E C E4.0 E C E4.0 E C E4.0 E C E4.0 E C E4.0 E C 400 [mm] Wymiary i konfiguracja zamówienia Struktura numeru art. (wahadłowy) E C 0. Struktura numeru art. (sztywny) E C 1. Opcjonalnie z ceownikiem Pełny zestaw nieparzyste/parz, Szerokość E4.0 = E-Chain 0 = E-Tube Opcjonalnie z ceownikiem Pełny zestaw nieparzyste/parz, Szerokość E4.1 = E-Chain 1 = E-Tube Uwaga: System E4.1 może być zakończony łącznikiem zew. lub wew. Prosimy pamiętać, że na punkcie ruchomym zawsze zew. łącznik tworzy pierwsze ogniwo. W zależności od parzystej lub nieparzystej liczby ogniw rozróżnia się dwa numery artykułów: 1 dla nieparzystej liczby ogniw lub 2 dla parzystej liczby ogniw Pełny zestaw, oba końce: E C (parzyste) Jednoczęściowe zamówienie:bei E C (parzyste) Elem. mocujący punktu ruchomego E C (parzyste) Elem. mocujący punktu nieruchomego

11 2 8 6 E4. Systemy E Chain igus Obejmy Chainfix i obejmy Chainfix ze stali szlachetnej maks. siła ciągnąca, z regulowanym wew. gniazdem sześciokątnym. Dostępne jako pojedyncze, podwójne i potrójne zaciski. Seria E4. Akcesoria System odciążenia ciągu Chainfix Obejmy Chainfix dla ceownika pojedyncza część podwójne zaciski potrójne zaciski Kabel stal stal nierdzewna stal stal nierdzewna stal stal nierdzewna ø [mm] CFX.1 CFX.1.E CFX.2 CFX.2.E CFX.3 06 CFX14.1 CFX14.1.E CFX14.2 CFX14.2.E CFX CFX16.1 CFX16.1.E CFX16.2 CFX16.2.E CFX CFX18.1 CFX18.1.E CFX18.2 CFX18.2.E CFX CFX20.1 CFX20.1.E CFX20.2 CFX20.2.E CFX CFX22.1 CFX22.1.E CFX22.2 CFX22.2.E CFX CFX26.1 CFX26.1.E CFX26.2 CFX26.2.E CFX30.1 CFX30.1.E CFX30.2 CFX30.2.E CFX34.1 CFX34.1.E CFX34.2 CFX34.2.E CFX38.1 CFX38.1.E CFX42.1 CFX42.1.E telefon: 22 / telefaks: 22 / Modularne nasadowe odciążenia ciągu dla ceownika Dostępne dla wszystkich E Chains igus z ceownikiem i nadają się do montażu w ele. przyłączeniowych KMA lub do zaciskania na poprzeczkach otwierających. Wysokie siły rozciągania, mocowane na wcisk modułowe odciążenie ciągu Kamień odciążenia ciągu - Chainfix Nugget dla ceownika Odciążenie ciągu do zamocowania kabli o średnicy od Ø 20 mm. Łatwy montaż, bez żadnego śrubokręta i narzędzi. Łatwe odciążenie ciągu przez zaciągnięcie dołączonym paskiem zaciskającym kable, nie zajmuje dużo miejsca. Kabel ø [mm] pałąka podstawki CFC-08-M CFC-08-C 08 CFC--M CFC--C 16 CFC-16-M CFC-16-C CFC-20-M CFC-20-C CFC-24-M CFC-24-C ø max. Szerokość przewodu [mm] [mm] CFN ,8 CFN ,8 CFN.20.N ,0 igus Sp. z o. o Warszawa Grzebień odciążenia ciągu z z połączeniem zatrzaskowym dla ceownika Mogą być zaciśnięte bezpośrednio w ceowniku KMA. Łatwy montaż bez śrubokręta. Łatwy demontaż bez śrubokręta, mimo to bezpieczny. Dla wszystkich E Chains z KMA i zintegrowanym ceownikiem. Szerokość Ilość odciąż. ciągu [mm] zębów 3050.ZC ZC info@igus.pl Grzebień osobno Zamontowany 6.2 Grzebień Chainfix jako osobny element Jako pojedyncza część może być zintegrowany w ceowniku KMA, lub przypięty do elementów mocujących. C B 2 8 (n-1) x 10 / Grzebień Ilość Wym. C Wym. B Otwór zębów n [mm] [mm] środk ZB ZB ZB ZB ZB ZB ZB ZB ZB ZB ( = nie / + = tak) 5.266

12 SL SL Wysokość rynny: 117 mm Aluminiowa "Super Rynna" Wersja sic E Korytka opcjonalnie od środka lub na zewnątrz n Mon = n Ri + 1 M6 x16 B Ra B Ri + 4 ha 54 4,9 Długość ceownika zgodnie z wymiarem B Ri Rynna "sic", komponenty: n Ri x 2000 mm Schemat zasadniczy: Ilość zestawów instal. do zamontowania = ilość rynien H Ri 2 x ha H Ra = SL SL SLA "quick fix" dla nieruchomego elementu mocującego E Chain Z tym modułem mocowanie końca jest, szybkie i łatwe w aluminiowej rynnie bez jakichkolwiek wierceń. Szybka instalacja E Chain do rynny przy użyciu zacisków. stacjonarnego. patrz tabela Części boczne rynny, aluminum, 2 m Pręt ślizgowy, plastyczny, 2 m Pasek ślizgowy, plastyczny, 2 m (bez paska na zamówienie) Optcjonalnie: cichszy profil, gumy Komponenty, zestaw instal. "sic": korytka, aluminium ceownik, stal galwanizowana śruba M6 x16 nakrętka poślizgowa M6 Łącznik, tworzywo sztuczne Przykład zamówienia: Długość przesuwu 30 m - Zasilanie w środku dla serii E z B Ri = 7 Zestaw rynien prowadz. (zestaw 2 części bocz. rynny + listwa ślizgowa) bez szyny ślizgowego Tekst zamówienia: 16 m rynny prow. bez szyny ślizg. (8 x 2 m) Zestaw rynien prowadz. (zestaw 2 części bocz. rynny + listwa ślizgowa) z szyną ślizgową Tekst zamówienia: 16 m rynny prow. z szyny ślizg. (8 x 2 m) Kompletny zestaw instalacyjny "sic" (Zestaw rynny prow. + 1) Tekst zamówienia: 17 Zestaw instalacyjny "sic" Moduł dla punktu nieruchomego Tekst zamówienia: 1 zestaw Opcja: Dla dodatkowych opcji wyciszających profilu wyciszającego prosimy dodać A, np.: Łatwa zmiana punktu Bez użycia wiertarki Dla aplikacji "Heavy Duty" element instalacyjny ma symbol: XXX (zamiast XXX), w prawej kolumnie "montowany na zewnątrz" ha =Szerokość zewnętrzna E Chains / E Tube =Szerokość wewnętrzna E Chains / E Tube =Wysokość zewnętrzna E Chains / E Tube H Ri =Wysokość wewnętrzna rynny H Ra =Wysokość zewnętrzna rynny B Ri =Szerokość wewnętrzna rynny zależy od B Ra =Szerokość zewnętrzna rynny n Mon =Ilość zestawów instalacyjnych (lewy/prawy) n Ri =Ilość zestawów rynien (lewy/prawy)! H Ri 2 ha B Ri + 4 = Zestaw rynny prow. = listwy ślizgowe = Zestaw instal. "sic" = ceownik Zestaw instalacyjny "sic" z ceownikiem Korytka mocowane opcjonalnie do środka lub na zewnątrz E Przykład zamówienia B Ri mocowany mocowany [mm] wewnątrz zewnątrz telefon: 22 / telefaks: 22 /
