1 ZESTAWIENIE SAMOZAMYKACZY ASSA ABLOY TYP RAMIENIOWE SZYNOWE MODEL DC 120 DC 140 DC200 DC300 DC347 DC135 DC340 DC500 DC700 DC840 DC860 Technologia Siła zamykania wg EN 2/3/4 2/3/4/ (z szyną 3) Szer. skrzydła [mm]/ waga [kg] 1-4 (z ramieniem 2-6) do 1100/ 80 do 1250/100 do 1100/80 do 1400/120 do 1600/160 do 950/60 do 1100/80 do 1100/80 do 1400/120 do 1100/80 do 1250/100 Wymiary siłownika[mm] 220x52x47 206x55x40 223x60x47 260x60x47 308x69x63 233x60x43 308x69x63 270x64x57 270x64x57 278x45x32 290x54x40 Max. kąt otwarcia 2** 180 (EN4: 105 ) 180 (EN5: 125 ) (180 ) 3*** 170 (180 ) 3*** Dopuszczenie do ppoż. TAK 4**** TAK 4**** TAK TAK TAK TAK 4**** TAK TAK TAK TAK TAK Parametry regulacyjne: Prędkość zamykania Prędkość dobicia Tłumienie otwarcia BC Opóźnienie zamknięcia DC Regulacja siły zamykania Regulacja wysokości ramienia/szyny [mm] funkcja wbudowana opcjonalnie - - opcjonalnie - opcjonalnie - - zmiana pozycji montażu zmiana pozycji montażu płynna płynna płynna stała pozycja montażowa funkcja wbudowana płynna płynna płynna płynna płynna Płytka montażowa - A161 A120 A120 A126 DC135 A126 A120 A Sposób montażu Obejma do drzwi całoszklanych Do zastosowania z szynowym RKZ Montaż siłownika na skrzydle po stronie zawiasów lub na ościeznicy po stronie przeciwzawiasowej "1 model = 4 pozycje montażowe!" "1 model = 4 pozycje montażowe!" "1 model = 4 pozycje montażowe!" A164 A A166 A TAK TAK TAK TAK TAK ASSA ABLOY LEGENDA DO TABELI * - funkcja wspomagania otwierania ( CAM-MOTION ) spełnia wymagania budynków bez barier (DDA/CEN PR15894) ** - podana wartość odpowiednia dla montażu samozamykacza po stronie zawiasowej *** - samozamykacz dostepny również z krzywką asymetryczną pozwalająca otworzyć zawias drzwiowy do kąta 180 **** - bez możliwości zastosowania w drzwiach ppoż. na terenie Niemiec. UWAGA: kąt otwarcia określono dla montażu siłownika na skrzydle po stronie zawiasów. Firma Assa Abloy to jeden ze światowych liderów w zakresie kompleksowych systemów zabezpieczeń budynków. Od 1999r. działa na terenie naszego kraju spółka ASSA ABLOY Poland, która zdobyła już stabilne miejsce na polskim rynku stosując swe produkty w wielu instytucjach rządowych, firmach krajowych i międzynarodowych. W proponowanym przez firmę asortymencie znajdują się rozwiązania mechaniczne, zamknięcia okienne, zawiasy, klamki, rozwiązania elektromechaniczne. SZ-AA srebrny SZ-AA srebrny z blokadą SZ-AA-043 -czarny SZ-AA-044 -brązowy SZ-AA-023 -biały Samozamykacz ASSA ABLOY DC120 z ramieniem, srebrny Siła EN 2/3/4 wg EN 1154 ( maks. szer. skrzydła 1100 mm, 80 kg) - ustawiana poprzez odpowiedni montaż samozamykacza. Maksymalny kąt otwarcia do 180 (EN ) przeciwnej stronie... Regulowana zaworem funkcja antywiatrowa (back-check) działanie 304 Okucia budowlane - kompleksowe zaopatrzenie

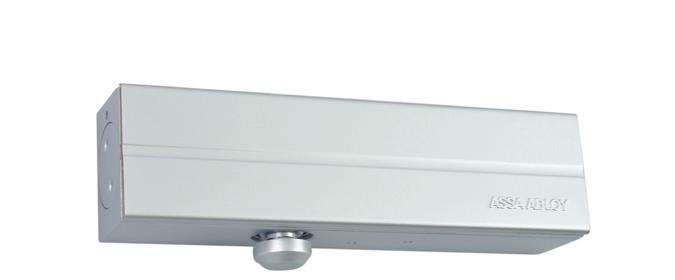

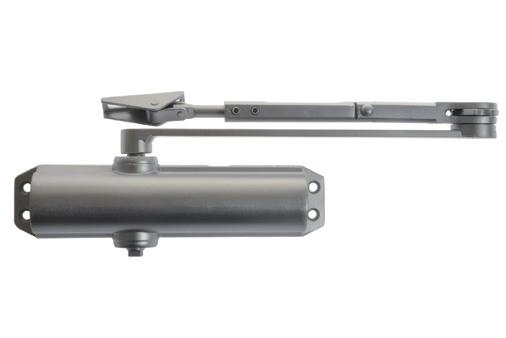

2 SZ-AA-033 -brązowy SZ-AA-034 -czarny SZ-AA-200 -biały SZ-AA-008 -brązowy SZ-AA-009 -biały SZ-AA-010 -czarny SZ-AA-012 -srebrny Samozamykacz Assa-Abloy DC120 z ramieniem z blokadą brąz Samozamykacz nawierzchniowy z ramieniem standardowym - Certyfikat zgodności z normą EN Siła EN 2/3/4 - Do drzwi o szerokości skrzydła do 1100 mm i ciężarze do 80kg - - Termo-zawory do regulacji prędkości zamykania w zakresach: zawór S zawór L Tłumienie otwierania (back-check) - regulacja w zakresie : powyżej 75 Kąt otwarcia do 180 (105 dla EN4) - Standardowe kolory: srebrny, biały RAL9016, brązowy RAL8014 i czarny RAL9005 Samozamykacz ASSA ABLOY DC140 z ramieniem Siła EN 2/3/4/5 wg EN 1154 ( maks. szer. skrzydła 1250 mm, 100 kg)- ustawiana poprzez odpowiedni montaż samozamykacza. Max kąt otwarcia do 180 (EN ). przeciwnej stronie (opcjonalnie montaż równoległy).. Regulowana zaworem funkcja antywiatrowa (back-check) działanie Akcesoria: Ramię z blokadą; szyna G143; blokada A152 do szyny G143; ogranicznik otwarcia A153 (nie zastępuje stopera podłogowego); płytka montażowa A161; wspornik montażu równoległego A154. SZ-AA-115 -srebrny SZ-AA-116 -brązowy SZ-AA-117 -biały SZ-AA-118 -czarny SZ-AA-157 Samozamykacz Assa Abloy DC135 z szyną ślizgową Technologia Do drzwi zewnętrznych i wewnętrznych, lewych i prawych Do drzwi przeciwpożarowych i dymoszczelnych Technologia zaworów termodynamicznych stabilność pracy przy niższych temp. Regulacje zaworami: szybkość zamykania, faza dobicia, tłumienie otwierania Regulacja szybkości zamykania: od kąta 180 do 15 Regulacja dobicia: od kąta 15 do 0 Tłumienie otwierania powyżej kąt 75 Maksymalny kąt otwarcia do 180 Siły zamykania : EN 3 dla skrzydła o szerokości do 950mm Możliwy montaż po stronie zawiasów ( korpus na skrzydle, ramię na ościeżnicy) lub po stronie przeciwnej do zawias (korpus na ościeżnicy, ramię na skrzydle) Dostępne kolory: srebrny (EV1), biały, brązowy, czarny Posiada znak CE Klasyfikacja wg EN 1154 : Samozamykacz Assa Abloy DC140 bez ramienia, srebrny Siła EN 2/3/4/5 wg EN 1154 ( maks. szer. skrzydła 1250 mm) -ustawiana poprzez odpowiedni montaż samozamykacza. Max kąt otwarcia do 180 (EN ) Montaż siłownika na skrzydle po stronie zawiasowej lub na ościeżnicy po przeciwnej stronie zawiasów (opcjonalnie montaż równoległy). Regulowana zaworem funkcja antywiatrowa (back-check) działanie

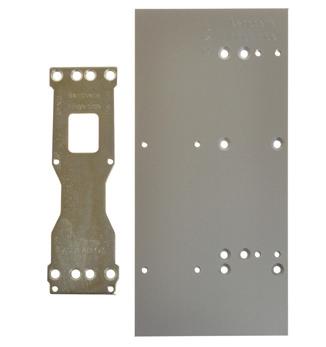

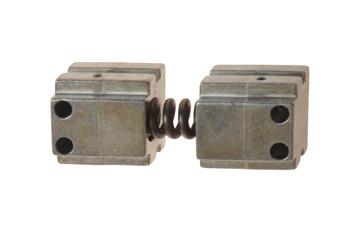

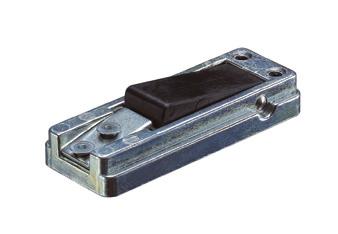

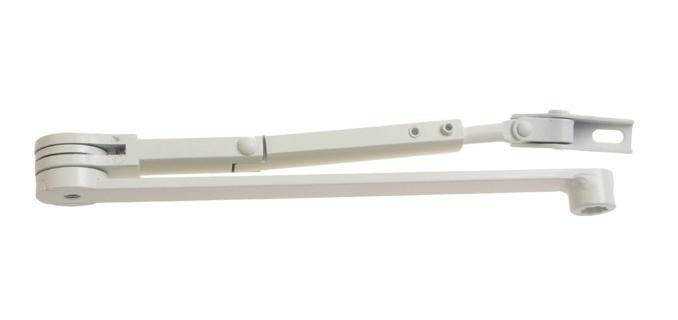

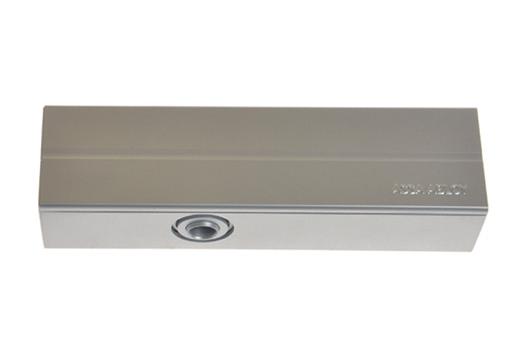

3 PL-AA-002 -srebrna PL-AA-003 -brązowa PL-AA-004 -czarna PL-AA-005 -biała Płytka montażowa A161 do samozamykacza DC140 RA-AA-015 -białe RA-AA-017 -brązowe Ramię DCL141 z blokadą do samozamykacza Assa Abloy DC120/140 BL-AA-010 Blokada stałego otwarcia A152 do szyn G143, G193, G195 Umożliwia zatrzymanie skrzydła drzwiowego w dowolnej pozycji. Montaż w szynie. SZ-AA-016 -srebrny OG-AA-000 Ogranicznik otwarcia A153 do szyn G143, G193, G195 Ogranicza kąt otwarcia drzwi (nie zastępuje stopera podłogowego) SZ-AA-030 Szyna do samozamykacza DC140, srebrna Samozamykacz ASSA ABLOY DC200, srebrny Siła EN 2-4 wg EN 1154 ( maks. szer. skrzydła 1100 mm, 80 kg) Max kąt otwarcia do 180. przeciwnej stronie (opcjonalnie montaż równoległy). Regulowana zaworem funkcja antywiatrowa (back-check) działanie. RA-AA-011 Ramię z blokadą do samozamykacza DC140, srebrny SPARTA JAK ZAMAWIAĆ? SZ-AA-000 -srebrny SZ-AA-001 -brązowy SZ-AA-002 -czarny SZ-AA-003 -biały SZ-AA-151 -srebrny W celu złożenia zamówienia wystarczy podać symbol towaru i ilość. Zamówienia najlepiej dokonywać na podstawie katalogu technicznego (bezpłatny- dostępny w siedzibie firmy lub wysłany na Państwa życzenie). INTERNET : w razie pytań: (48) sklep@sparta.com.pl 24 h/ non-stop Dział klamek: klamki@sparta.com.pl; Serwis: serwis@sparta.com.pl TELEFONICZNIE : (48) linii telefonicznych Dział klamek:(48) ; Dział spedycji: (48) ; Księgowość: (48) ; Serwis: (48) FAKSEM : (48) h/ non-stop OSOBIŚĆIE : w siedzibie firmy od pon. do pt. 8:00-18:00 Samozamykacz ASSA ABLOY DC300 bez ramienia Z ramieniem : Siła EN 3-6 wg EN 1154 (maks. szer. skrzydła 1400 mm,120 kg) Z szyną ślizgową: siła EN 1-3 wg EN 1154(maks. szer. skrzydła 950mm, 60kg). Max kąt otwarcia do 180. przeciwnej stronie (opcjonalnie montaż równoległy). Opcja DC 300 DA z opóźnieniem zamykania - na zamówienie 306 Okucia budowlane - kompleksowe zaopatrzenie

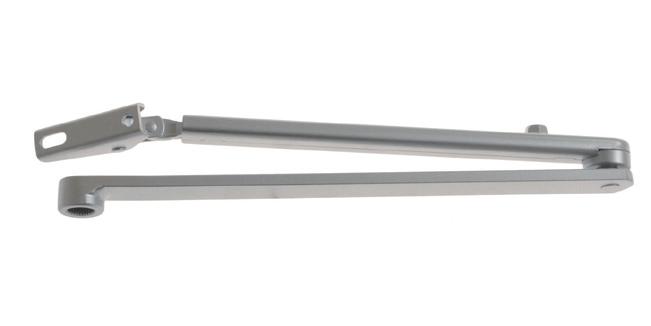

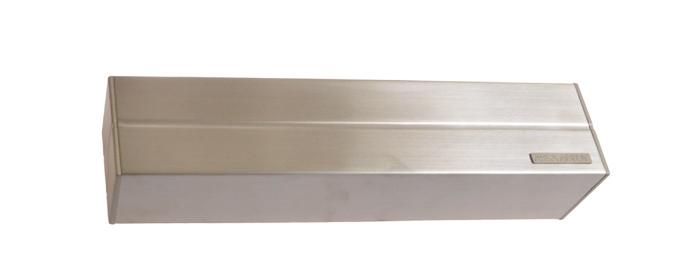

4 Regulowana zaworem funkcja antywiatrowa (back-check) działanie. Akcesoria (wspólne do DC200 i DC300): Ramię L190; ramię z blokadą L191; ramię wydłużone L198; płytka montażowa A120; wspornik montażu równoległego A154. Akcesoria dodatkowe do DC300: Zestaw montażowy do wersji Tandem A121 (płytka, trzpień, śruby); szyna G193 lub G195 (ukryte śruby montażowe oraz regulacja wysokości 2mm); blokada A152 do szyny; ogranicznik otwarcia A153 (nie zastępuje stopera podłogowego); 69 SZ-AA srebrny SZ-AA brązowy RA-AA-001 -brązowe RA-AA-002 -białe RA-AA-003 -czarne Ramię standardowe DCL190 do Assa-Abloy DC200/300/340 RA-AA-008 Ramię L191 z blokadą do samozamykacza Assa-Abloy DC200/DC300, białe hold open Samozamykacz ASSA ABLOY DC347 Siła EN 5-7 wg EN 1154 (maks. szer. skrzydła 1600 mm, 160kg) Max kąt otwarcia do 180. przeciwnej stronie (opcjonalnie montaż równoległy). Nie wymaga stosowania płytki montażowej z uwagi na otwory montażowe. Regulowana zaworem funkcja antywiatrowa (back-check) działanie.. Akcesoria: Ramię L190; ramię z blokadą L191; ramię wzmocnione L197; ramię wydłużone L198; płytka montażowa A126; wspornik montażu równoległego A154. SZ-AA-132 SZ-AA srebrny DC340 DA z opóznieniem zamknięcia Samozamykacz z mechanizmem zębatkowym montowany z ramieniem ślizgowym o regulowanej wysokości G195 lub ze standardowym ramieniem ślizgowym G193 Certyfikat zgodny z normą EN 1154, rozmiar 1-4 Odpowiednie do drzwi przeciwpożarowych i przeciwdymowych Do drzwi pojedynczych do szerokości 1100 mm Charakterystyka DC340 Może być stosowany ze zintegrowaną ukrytą płytą montażową, pasuje do drzwi przeciwpożarowych i przeciwdymowych Może być stosowany z prawymi i lewymi drzwiami Regulacja wysokości ramienia do 14 mm Regulowana szybkość zamykania drzwi, szybkość zatrzaskiwania oraz regulacja funkcji back-check poprzez regulację frontowych zaworów Termodynamiczne zawory dla stałej wydajności Zmienna regulacja siły zamykania Kąt otwarcia do 180 Szeroki zakres aplikacji Standardowe kolory: srebrny, biały zbliżony do RAL9016, brązowy zbliżony do RAL8014, czarny zbliżony do RAL9005 Niestandardowe wykończenia dostępne na zamówienie Samozamykacz ASSA ABLOY DC340 Szynowy: Siła EN 1-4 wg EN 1154 (do max szer. skrzydła 1100 mm, 80kg) Ramieniowy: Siła EN 2-6 wg EN 1154 ( do szer. 1400mm, 120 kg). Max kąt otwarcia do 180.Montaż siłownika na skrzydle po stronie zawiasów lub po przeciwnej stronie na ościeżnicy (opcjonalnie montaż równoległy). Do drzwi lewych i prawych Opcja DC 340 DA z opóźnieniem zamykania- na zamówienie EN 1-4 (z ramieniem 2-6) Regulowana zaworem funkcja antywiatrowa (back-check) działanie. Akcesoria: Szyna G193 lub G195 (ukryte śruby montażowe oraz regulacja wysokości 2mm); blokada A152 do szyny; ogranicznik otwarcia A153 (nie zastępuje stopera podłogowego); ramię L190 ramię z blokadą L191; płytka montażowa A

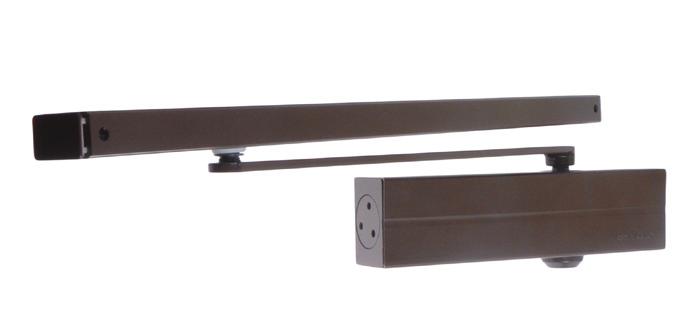

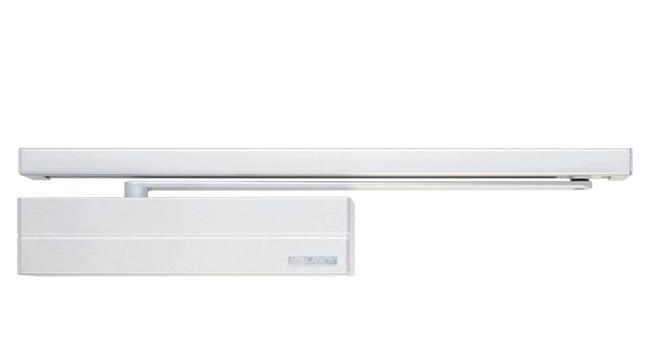

5 SZ-AA-017 SZ-AA-020 Samozamykacz ASSA ABLOY DC500 z szyną ślizgową krzywkowy, srebrny Samozamykacz z technologią krzywki (cam-motion) odpowiedni dla drzwi przeciwpożarowych, dymoszczelnych oraz standardowych Siła EN 1-4 wg EN 1154 (do max szer. skrzydła 1100 mm, 80kg) Spełnia wymagania budynków bez barier (DDA/CEN PR 15894) Dla pojedynczych drzwi o szerokości do 1100mm Wyposażony w zintegrowaną, ukrytą płytkę montażową Regulowana wysokość szyny do 14mm Regulowana prędkość zamykania (170-0 ) Regulowana prędkość zatrzaskiwania (75-0 ) Maksymalny kąt otwarcia: - do 170 (montaż po stronie zawiasu) -do 120 (montaż po stronie przeciwnej do zawiasu) Funkcja antywiatrowa back-check. SZ-AA-026 -biały SZ-AA-019 -srebrny SZ-AA-027 -brązowy SZ-AA-028 -czarny Samozamykacz ASSA ABLOY DC840 niewidoczny wpuszczany w skrzydło, bez szyny ślizgowej Ukryty samozamykacz z technologią krzywki (cam-motion) odpowiedni dla drzwi przeciwpożarowych, dymoszczelnych oraz standardowych Siła EN 1-4 wg EN 1154 ( maks. szer. skrzydła 1100 mm, 80 kg) Spełnia wymagania budynków bez barier (DDA/CEN PR 15894) Łatwy w użyciu ze względu na znacznie zmniejszony moment obrotowy - zawór C zawór L 7-0 Dostępne akcesoria do samozamykacza: ukryte ramię ślizgowe DC892, płytka montażowa SZ-AA-105 Samozamykacz ASSA ABLOY DC700, bez szyny ślizgowej Z technologią krzywki ( cam-motion ) odpowiedni dla drzwi przeciwpożarowych, dymoszczelnych oraz Siła EN 3-6 wg EN 1154 ( do max szer. skrzydła 1400 mm, 120 kg). Max kąt otwarcia do 170 (opcjonalnie 180 w przypadku zastosowania krzywki asymetrycznej) Spełnia wymagania budynków bez barier (DDA/CEN PR 15894). Odporny na wahania temp. dzięki zaworom termodynamicznym. Łatwy w użyciu ze względu na znacznie zmniejszony moment obrotowy (cam-motion). Opcjonalnie funkcja opóźnienia zamknięcia regulowana zaworem - DA EN zawór C (180-0 ) Akcesoria (wspólne do DC500 i DC700): - szyna G193 lub G195 (ukryte śruby montażowe oraz regulacja wysokości 2mm); blokada A152 do szyny; ogranicznik otwarcia A153 (nie zastępuje stopera podłogowego); płytka montażowa A120. Funkcja antywiatrowa back-check. 94, Max.10 Max Inactive leaf 334 Samozamykacz ASSA ABLOY DC860 niewidoczny wpuszczany w skrzydło, bez szyny ślizgowej Ukryty samozamykacz z technologią krzywki ( cam-motion ) odpowiedni dla drzwi przeciwpożarowych, dymoszczelnych oraz 750 Active leaf , Okucia budowlane - kompleksowe zaopatrzenie

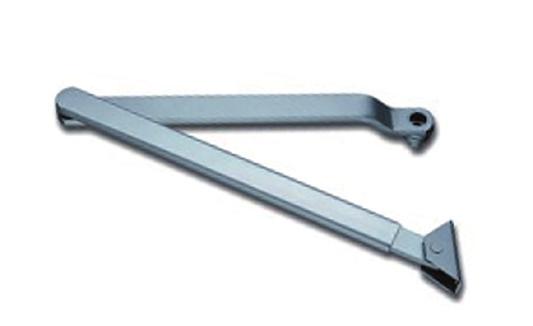

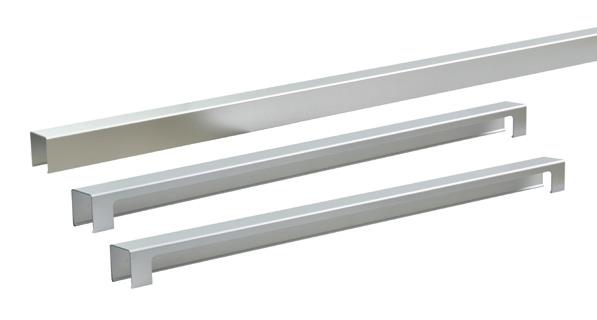

6 Siła EN 1-5 wg EN 1154 (do max szer. skrzydła 1250 mm, 100 kg) Max kąt otwarcia do 120 Spełnia wymagania budynków bez barier (DDA/CEN PR 15894). Odporny na wahania temp. dzięki zaworom termodynamicznym Łatwy w użyciu ze względu na znacznie zmniejszony moment obrotowy (cam-motion). - zawór C zawór L 7-0. Akcesoria (wspólne do DC840 i DC860): Szyna G892 lub G893; blokada A156 do szyny G892 lub A152 do szyny G893; ogranicznik otwarcia A157 (nie zastępuje stopera podłogowego) do szyny G892 lub A153 do szyny G893. SZ-AA-022 Ramię DC197, aluminium RA-AA-018 Ramię ślizgowe DCG193 brąz RA-AA-005 Ramię ślizgowe niskie, ukryte DC mm do samozamykacza DC840 RA-AA-020 -srebrna RA-AA-023 -biała RA-AA-024 -brązowa RA-AA-025 -czarna Szyna ślizgowa G195 z regulacją wysokości (2 mm ) śruby niewidoczne do samozamykacza Assa Abloy DC300/400/500/700. RA-AA-000 Ramię standardowe L190 do samozamykaczy DC 200/300/340 srebrne RA-AA-006 -srebrne RA-AA-007 -brązowe SZ-AA-040 Mechanizm koordynujący G461 do drzwi dwuskrzydłowych, szyny 300/340/500/700 Ramię z blokadą L191 do samozamykaczy DC 200/300 PL-AA-000 RA-AA-010 Płytka montażowa A120 do samozamykaczy DC 200/300/500/700 Ramię ślizgowe regulowane, stal nierdzewna PL-AA-001 RA-AA-012 Szyna ślizgowa G193 do samozamykacza DC300/340/500/700 srebrna Płytka montażowa A121 pod tandem DC300 RA-AA-014 WS-AA-000 Ramię DCL141 standardowe z blokadą, czarne Wspornik równoległy montażu samozamykaczy A154. srebrny 309

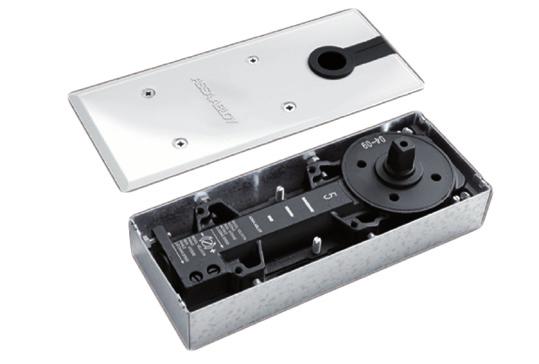

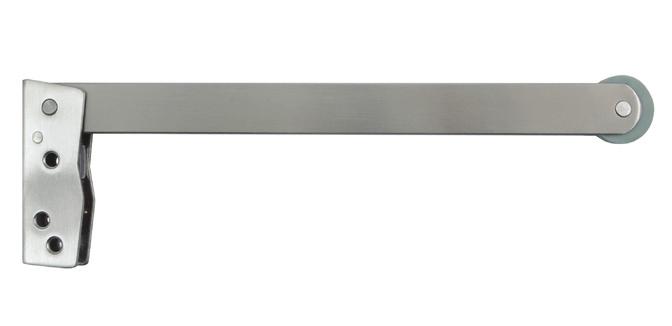

7 KO-AA-000 PL-AA-009 Regulator kolejności zamykania RKZ do samozamykaczy ramieniowych, stal nierdzewna Płyta montażowa A126 do samozamykacza DC-340 KO-AA-001 Regulator kolejności zamykania U RKZ TL 1007Ni do samozamykaczy ramieniowych, ocynk KO-AA-002 Regulator kolejności zamykania RKZ (280x90 mm) do samozamykaczy ramieniowych, stal nierdzewna SZ-AA Samozamykacz podłogowy ASSA ABLOY DC420 z pokrywą stal nierdzewna Do stosowania w szklanych drzwiach wewnętrznych i zewnętrznych, prawych, lewych lub wahadłowych. Do drzwi przeciwpożarowych. Siła EN 2/3/4 wg EN 1154 (max wym. skrzydła 1100x2300 mm, 100kg) Max kąt otwarcia do 175 (w obydwie strony) Blokada otwarcia jako opcja. Regulacja pionowa do 5 mm Regulacja we wszystkich kierunkach w obrębie otworu montażowego pomaga rozwiązać problemy z nierówną podłogą bez zdejmowania skrzydła. Regulacja zaworem hydraulicznym prędkości zamykania i przymyku: - zawór zawór RKZ DO DC300/340/500/700 Szynowe regulatory kolejności zamykania - zastosowania z samozamykaczami DC300/ DC340/ DC500/ DC700 G461 - RKZ do drzwi dwuskrzydłowych; G462 - RKZ z trzymaczem w obu skrzydłach; G464 - RKZ z trzymaczem w skrzydle biernym, czynne blokowane mechanicznie. 310 Okucia budowlane - kompleksowe zaopatrzenie
